Уход за автомобилем309Внимание
Излишки масла необходимо
слить или откачать. Если
уровень масла выше макси‐
мально допустимого, не запу‐
скайте двигатель и обратитесь в сервисный центр.
Заправочные емкости 3 375.
Установите крышку ровно и затя‐
ните ее.
Охлаждающая жидкость двигателя
Температура замерзания охлаж‐
дающей жидкости составляет
примерно -28 °C. В автомобили,
предназначенные для регионов с
холодным климатом, на сборочном
заводе заправляется охлаждаю‐
щая жидкость, имеющая темпера‐
туру замерзания около -37 °C.
Внимание
Применяйте только разрешен‐
ную незамерзающую жидкость.
Охлаждающая жидкость и анти‐ фриз 3 359.
Уровень охлаждающей
жидкости
Внимание
Слишком низкий уровень охлаж‐ дающей жидкости может приве‐
сти к повреждению двигателя.
Если система охлаждения холод‐
ная, уровень охлаждающей жидко‐
сти должен быть выше заправоч‐
ной метки. Если уровень низкий,
долейте охлаждающую жидкость.
В зависимости от модели двига‐
теля, расположение расширитель‐
ного бачка может отличаться.
9 Предупреждение
Перед тем как снять крышку
расширительного бачка, дайте
двигателю остыть. Осторожно
отверните крышку, постепенно
стравливая давление.

310Уход за автомобилемДля доливки следует использовать
смесь 1:1 концентрата охлаждаю‐
щей жидкости и чистой водопро‐
водной воды. Если концентрат
охлаждающей жидкости в распоря‐
жении отсутствует, следует
использовать чистую водопровод‐
ную воду. Плотно заверните
крышку. Проверить в мастерской
концентрацию охлаждающей
жидкости и устранить причину
убывания уровня охлаждающей
жидкости.
Жидкость омывателяЗалейте чистую воду, смешанную ссоответствующим количеством
разрешенной жидкости омывателя
ветрового стекла, содержащей
антифриз.Внимание
При резком понижении темпе‐
ратуры или при пониженных
значениях температур защиту может обеспечить только
жидкость для омывателя с
достаточной концентрацией
антифриза.
Жидкость в бачке омывателя
3 359.
Тормозная система При минимальной толщине накла‐
док тормозных колодок во время
торможения слышно визжание.
Можно продолжать движение, но
постарайтесь как можно скорее
заменить тормозные накладки.
После установки новых тормозных колодок, первые несколько
поездок избегайте резких торможе‐ ний.
Тормозная жидкость9 Предупреждение
Тормозная жидкость ядовита и
вызывает коррозию. Постарай‐
тесь, чтобы она не попала в
глаза, на кожу, одежду и на
окрашенные поверхности.

Уход за автомобилем311Уровень тормозной жидкости
должен находиться между метками
MIN и MAX .
Если уровень жидкости находится
ниже отметки MIN, обратитесь на
станцию техобслуживания.
Жидкость для тормозной системы
и сцепления 3 359.
Аккумуляторная батарея автомобиля
Аккумуляторная батарея располо‐
жена в моторном отделении.
Для пуска двигателя от внешнего
аккумулятора предусмотрены
дополнительные полюсные
выводы. 3 349
Аккумуляторная батарея автомо‐
биля не требует технического
обслуживания при условии, что при движении автомобиля обеспечи‐
вается ее достаточная зарядка.
Аккумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реи с обычным бытовым мусором.
Батареи следует сдавать для
утилизации в специальных пунктах
сбора.
При простое автомобиля более
четырех недель может потребо‐
ваться подзарядка аккумуляторной батареи автомобиля. Снимите
зажим с "минусового" контакта аккумуляторной батареи автомо‐
биля.
Перед тем как приступить к
подключению и отключению
контактов аккумулятора, убеди‐ тесь, что зажигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 168.
Отсоединение аккумуляторной
батареи
Если возникает необходимость отсоединить аккумуляторную бата‐ рею автомобиля (например, дляработ по техническому обслужива‐
нию), следует предварительно
отключить сирену сигнализации:
Включите и выключите зажигание, а затем в течение 15 секунд отклю‐ чите аккумуляторную батарею.
Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐ сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя или
сбоям в ее работе.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐
тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо

312Уход за автомобилемзакрыть заглушкой. Вентиляцион‐
ные отверстия около отрицатель‐
ного контакта должны быть
открыты.
Аккумуляторная батарея должна
заменять на батарею того же типа.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐
новки и пуска двигателя 3 213.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного
устройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 349.
Табличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.
● В аккумуляторной батарее находится серная кислота,
которая может стать причиной
потери зрения или сильных
химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Удаление воздуха из дизельной топливнойсистемы
Если топливный бак был израсхо‐
дован полностью, необходимо
стравить воздух из системы подачи дизельного топлива. Включите
зажигание трижды, по 15 секунд каждый раз. После этого запустите
двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав не менее пяти секунд. Если двига‐
тель не запускается, обратитесь за
помощью на станцию техобслужи‐
вания.

Уход за автомобилем313Замена щеток
стеклоочистителя
Ветровое стекло
Поднимите рычаг стеклоочисти‐
теля так, чтобы он зафиксировался
в поднятом положении. Потяните
вверх фиксатор, чтобы освободить щетку стеклоочистителя, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Заднее стекло
Grand Sport
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Sports Tourer, Country Tourer
Поднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.

314Уход за автомобилемЗамена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар
осуществляется со стороны мотор‐ ного отсека.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары.
Галогенные фары
Галогенные фары с отдельными
лампами ближнего и дальнего
света.
Наружная лампа ближнего света
( 1 ).
Внутренняя лампа дальнего света
( 2 ).
Ближний свет (1)
1. Повернуть колпачок против
часовой стрелки и извлечь его.

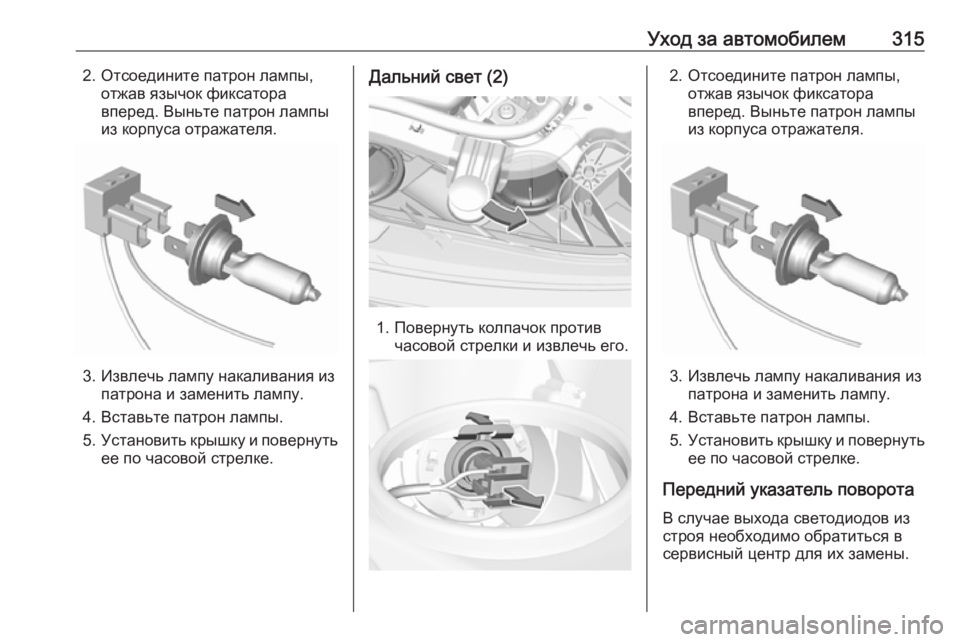

Уход за автомобилем3152. Отсоедините патрон лампы,отжав язычок фиксатора
вперед. Выньте патрон лампы
из корпуса отражателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон лампы.
5. Установить крышку и повернуть
ее по часовой стрелке.
Дальний свет (2)
1. Повернуть колпачок против часовой стрелки и извлечь его.
2. Отсоедините патрон лампы, отжав язычок фиксатора
вперед. Выньте патрон лампы
из корпуса отражателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон лампы.
5. Установить крышку и повернуть
ее по часовой стрелке.
Передний указатель поворота
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.

316Уход за автомобилемГабаритный фонарьВ случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Работа фар при движении в
дневное время
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Светодиодные фары Ближний, дальний и боковой свет
фар, дневные ходовые огни и
указатели поворота выполнены по
светодиодной технологии и не
требуют замены ламп.
В случае неисправности обращай‐
тесь на станцию техобслуживания.Передние
противотуманные фары
1. Grand Sport, Sports Tourer
Оберните плоское жало
отвертки тряпкой, чтобы не
повредить лакокрасочное
покрытие. Вставьте отвертку в
прорезь у края заглушки. Снимите заглушку, аккуратно
поддев ее отверткой.
Country Tourer
Выкрутите винт с помощью
отвертки со звездообразным
наконечником (Torx).
2. Grand Sport, Sports Tourer

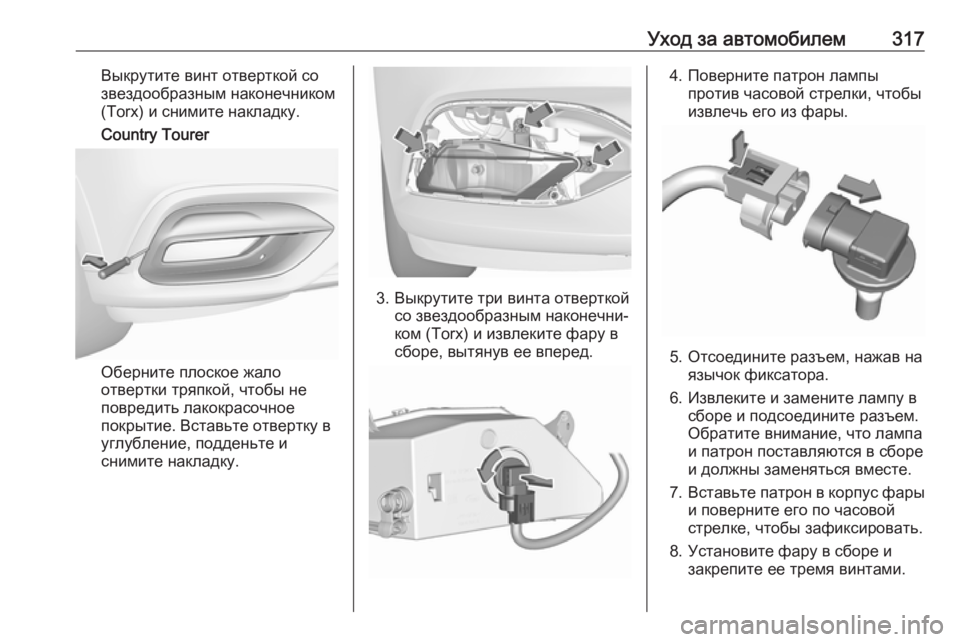

Уход за автомобилем317Выкрутите винт отверткой со
звездообразным наконечником
(Torx) и снимите накладку.
Country Tourer
Оберните плоское жало
отвертки тряпкой, чтобы не
повредить лакокрасочное
покрытие. Вставьте отвертку в
углубление, подденьте и
снимите накладку.
3. Выкрутите три винта отверткой со звездообразным наконечни‐
ком (Torx) и извлеките фару в
сборе, вытянув ее вперед.
4. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.
5. Отсоедините разъем, нажав на язычок фиксатора.
6. Извлеките и замените лампу в сборе и подсоедините разъем.
Обратите внимание, что лампа
и патрон поставляются в сборе
и должны заменяться вместе.
7. Вставьте патрон в корпус фары
и поверните его по часовой
стрелке, чтобы зафиксировать.
8. Установите фару в сборе и закрепите ее тремя винтами.

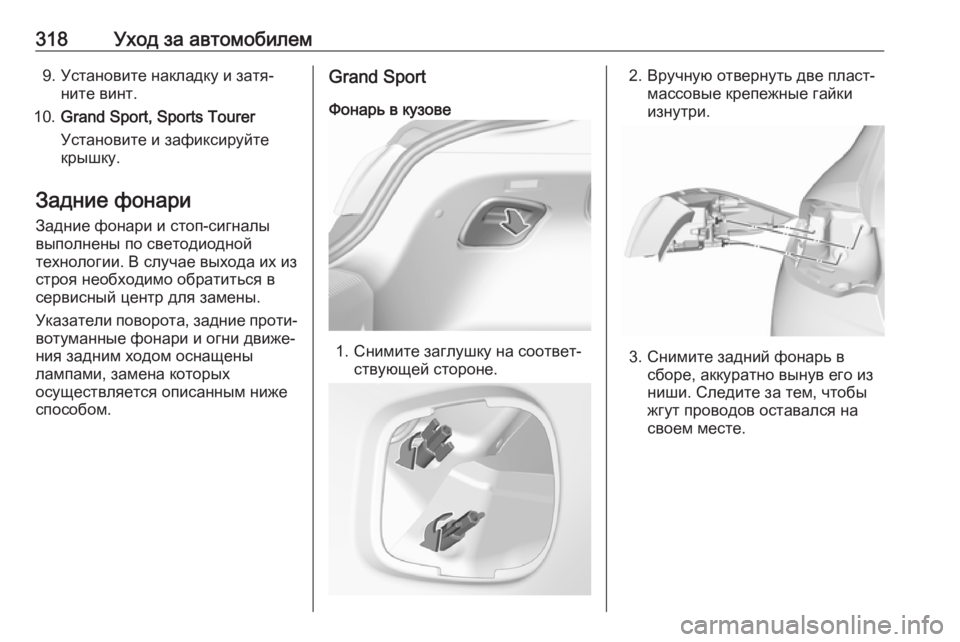

318Уход за автомобилем9. Установите накладку и затя‐ните винт.
10. Grand Sport, Sports Tourer
Установите и зафиксируйте
крышку.
Задние фонари
Задние фонари и стоп-сигналы
выполнены по светодиодной
технологии. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.
Указатели поворота, задние проти‐ вотуманные фонари и огни движе‐
ния задним ходом оснащены
лампами, замена которых
осуществляется описанным ниже
способом.Grand Sport
Фонарь в кузове
1. Снимите заглушку на соответ‐ ствующей стороне.
2. Вручную отвернуть две пласт‐массовые крепежные гайки
изнутри.
3. Снимите задний фонарь в сборе, аккуратно вынув его из
ниши. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
