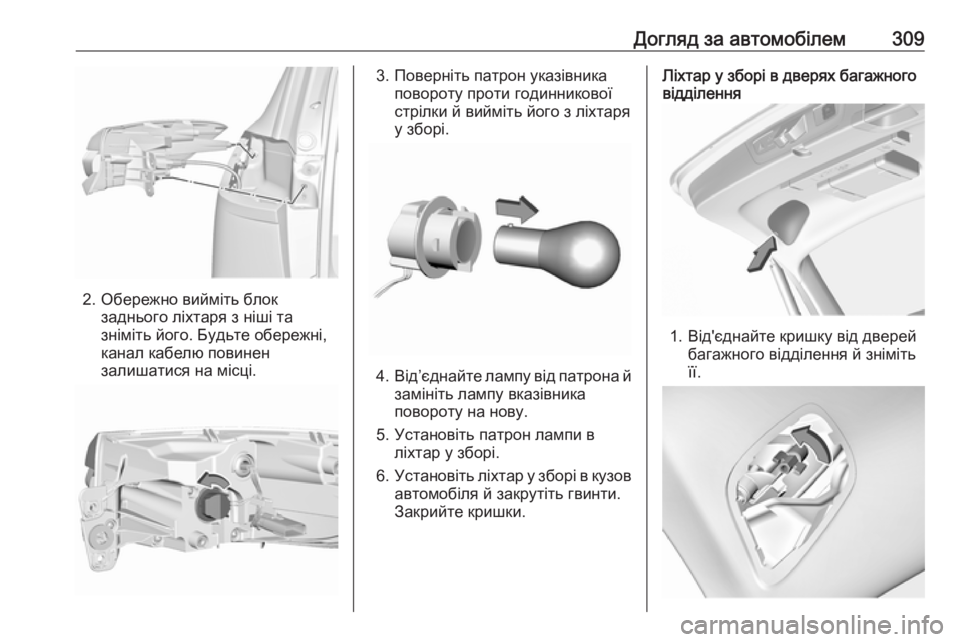

Догляд за автомобілем309
2. Обережно вийміть блокзаднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.
3. Поверніть патрон указівника повороту проти годинникової
стрілки й вийміть його з ліхтаря
у зборі.
4. Від’єднайте лампу від патрона й
замініть лампу вказівника
повороту на нову.
5. Установіть патрон лампи в ліхтар у зборі.
6. Установіть ліхтар у зборі в кузов
автомобіля й закрутіть гвинти.
Закрийте кришки.
Ліхтар у зборі в дверях багажного
відділення
1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.

310Догляд за автомобілем2.Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
Будьте обережні, канал кабелю
повинен залишатися на місці.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.
Задні протитуманні фари ( 1)
Ліхтар заднього ходу ( 2)
5. Від’єднайте лампу від патрона й
замініть її на нову.Задні протитуманні фари
Ліхтар заднього ходу
6. Закріпіть патрон лампи в задньому ліхтарі в зборі.
Встановіть блок ліхтаря на

Догляд за автомобілем311двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.

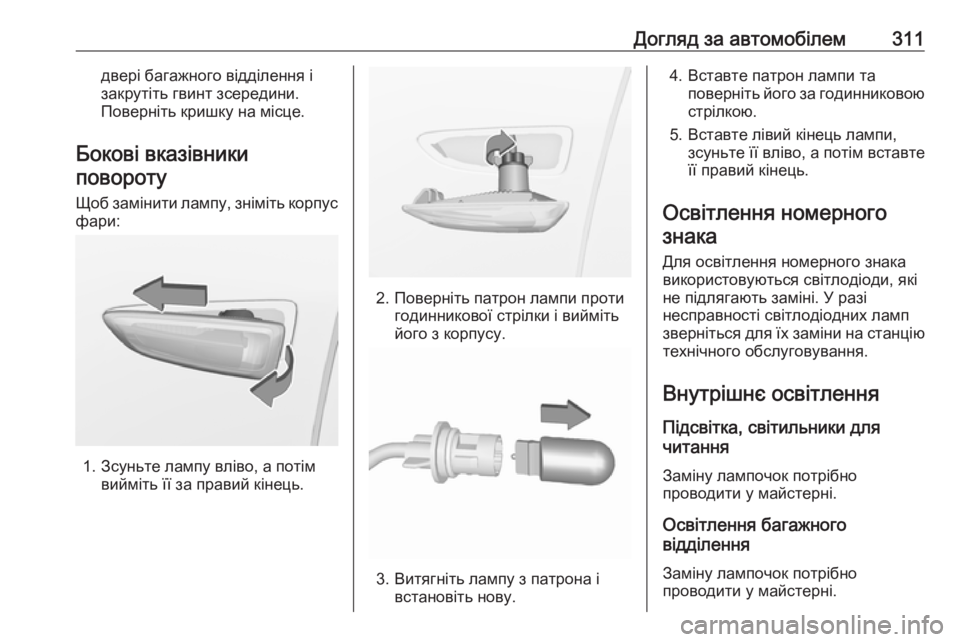

Бокові вказівники повороту
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
Для освітлення номерного знака
використовуються світлодіоди, які
не підлягають заміні. У разі
несправності світлодіодних ламп
зверніться для їх заміни на станцію
технічного обслуговування.
Внутрішнє освітлення
Підсвітка, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.

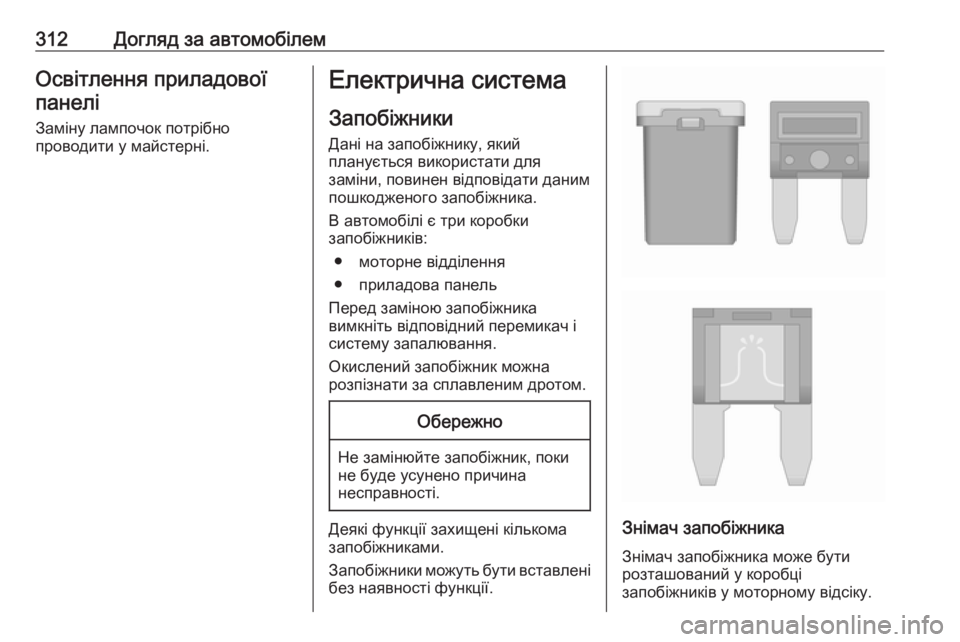

312Догляд за автомобілемОсвітлення приладовоїпанелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є три коробки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищені кількома запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному відсіку.

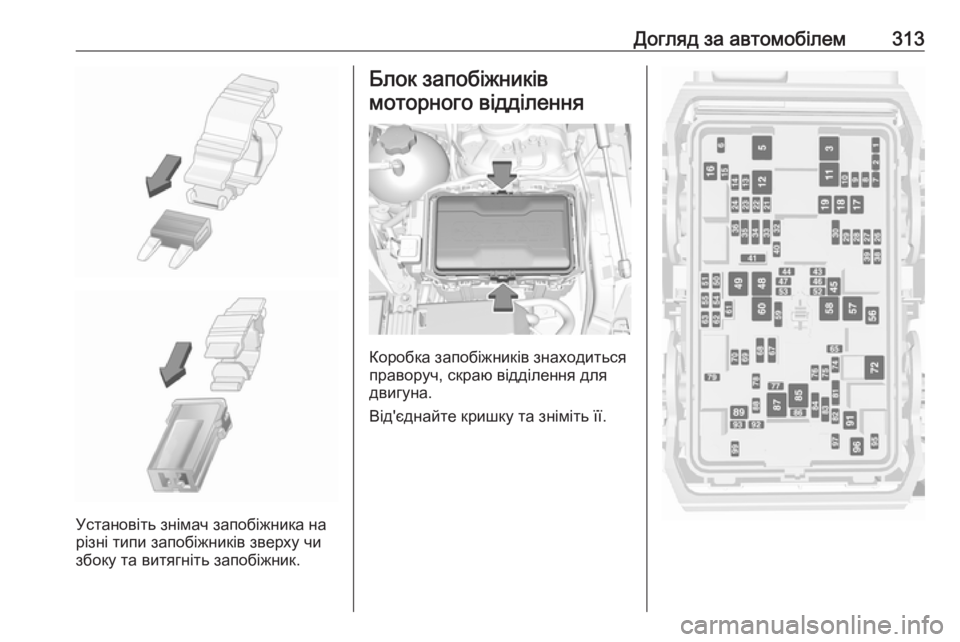

Догляд за автомобілем313
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
праворуч, скраю відділення для
двигуна.
Від'єднайте кришку та зніміть її.

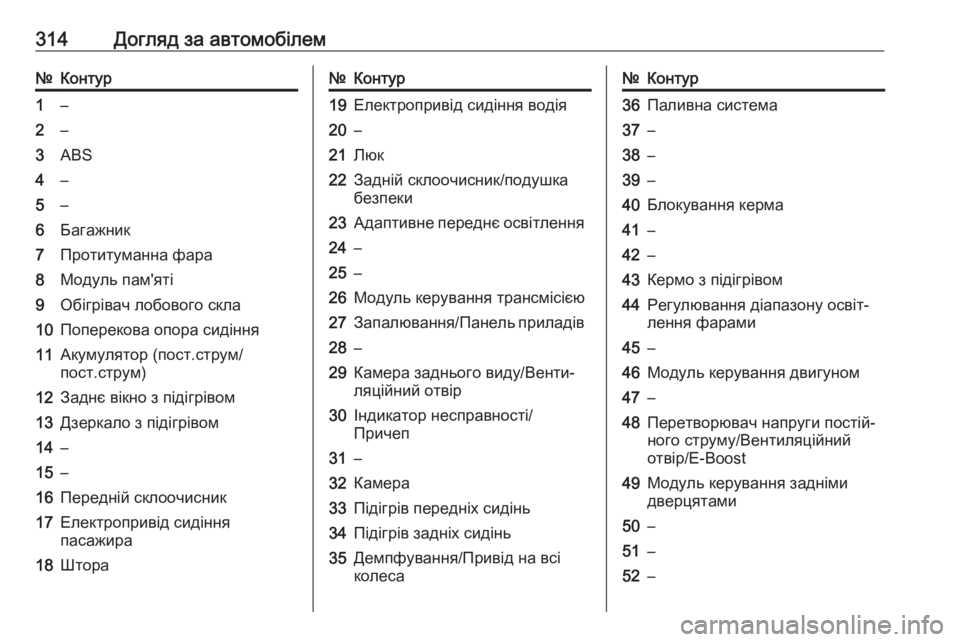

314Догляд за автомобілем№Контур1–2–3ABS4–5–6Багажник7Протитуманна фара8Модуль пам'яті9Обігрівач лобового скла10Поперекова опора сидіння11Акумулятор (пост.струм/
пост.струм)12Заднє вікно з підігрівом13Дзеркало з підігрівом14–15–16Передній склоочисник17Електропривід сидіння
пасажира18Штора№Контур19Електропривід сидіння водія20–21Люк22Задній склоочисник/подушка
безпеки23Адаптивне переднє освітлення24–25–26Модуль керування трансмісією27Запалювання/Панель приладів28–29Камера заднього виду/Венти‐
ляційний отвір30Індикатор несправності/
Причеп31–32Камера33Підігрів передніх сидінь34Підігрів задніх сидінь35Демпфування/Привід на всі
колеса№Контур36Паливна система37–38–39–40Блокування керма41–42–43Кермо з підігрівом44Регулювання діапазону освіт‐
лення фарами45–46Модуль керування двигуном47–48Перетворювач напруги постій‐
ного струму/Вентиляційний
отвір/E-Boost49Модуль керування задніми
дверцятами50–51–52–

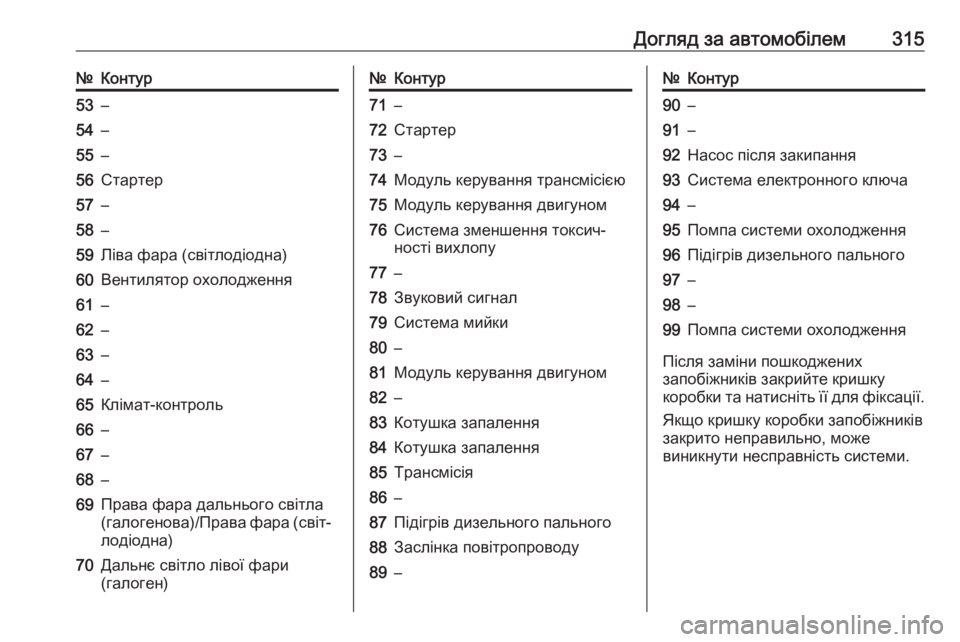

Догляд за автомобілем315№Контур53–54–55–56Стартер57–58–59Ліва фара (світлодіодна)60Вентилятор охолодження61–62–63–64–65Клімат-контроль66–67–68–69Права фара дальнього світла
(галогенова)/Права фара (світ‐
лодіодна)70Дальнє світло лівої фари
(галоген)№Контур71–72Стартер73–74Модуль керування трансмісією75Модуль керування двигуном76Система зменшення токсич‐
ності вихлопу77–78Звуковий сигнал79Система мийки80–81Модуль керування двигуном82–83Котушка запалення84Котушка запалення85Трансмісія86–87Підігрів дизельного пального88Заслінка повітропроводу89–№Контур90–91–92Насос після закипання93Система електронного ключа94–95Помпа системи охолодження96Підігрів дизельного пального97–98–99Помпа системи охолодження
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.

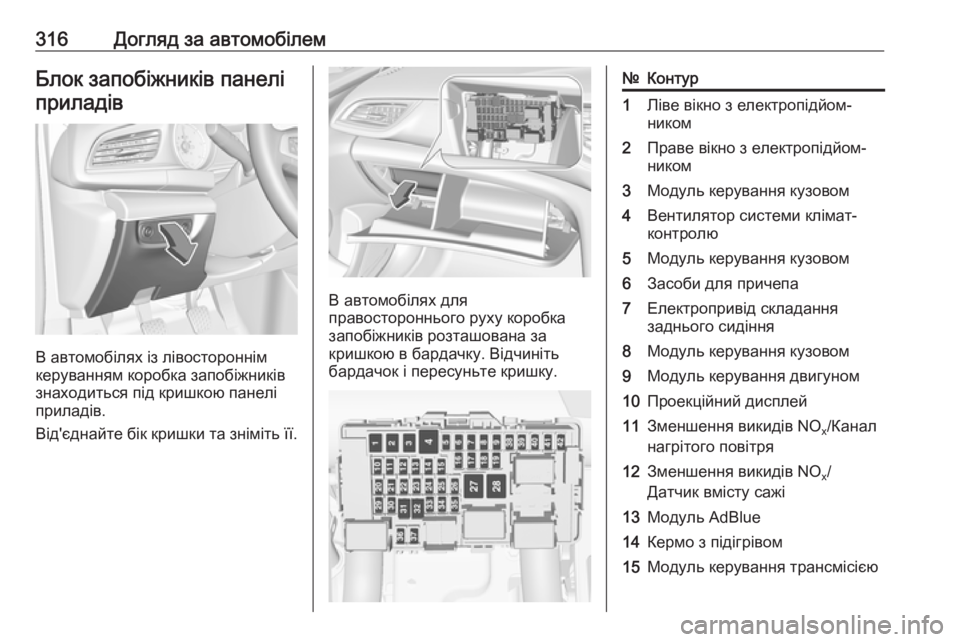

316Догляд за автомобілемБлок запобіжників панеліприладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться під кришкою панелі
приладів.
Від'єднайте бік кришки та зніміть її.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відчиніть
бардачок і пересуньте кришку.
№Контур1Ліве вікно з електропідйом‐
ником2Праве вікно з електропідйом‐
ником3Модуль керування кузовом4Вентилятор системи клімат-
контролю5Модуль керування кузовом6Засоби для причепа7Електропривід складання
заднього сидіння8Модуль керування кузовом9Модуль керування двигуном10Проекційний дисплей11Зменшення викидів NO x/Канал
нагрітого повітря12Зменшення викидів NO x/
Датчик вмісту сажі13Модуль AdBlue14Кермо з підігрівом15Модуль керування трансмісією

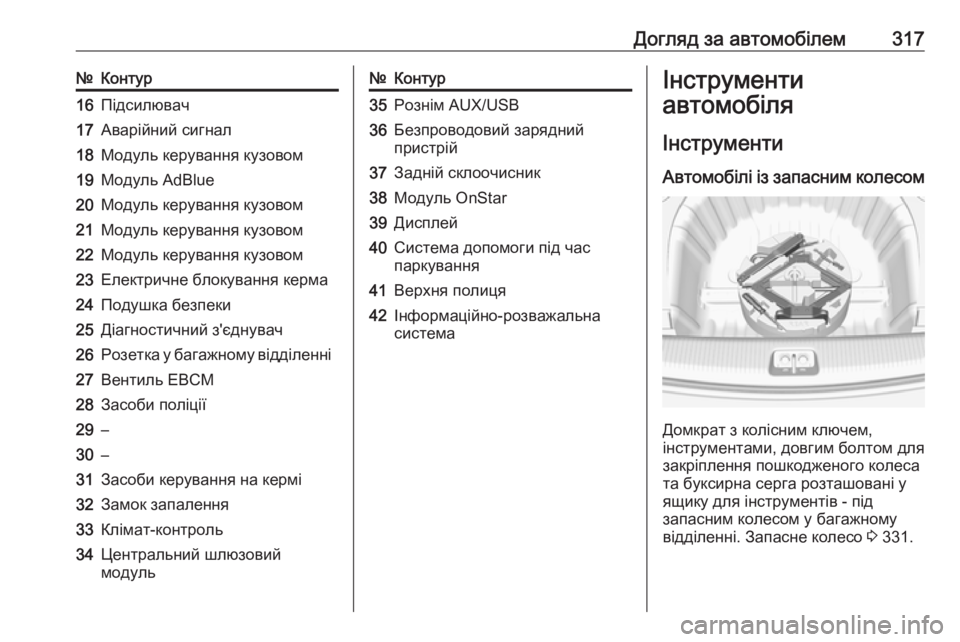

Догляд за автомобілем317№Контур16Підсилювач17Аварійний сигнал18Модуль керування кузовом19Модуль AdBlue20Модуль керування кузовом21Модуль керування кузовом22Модуль керування кузовом23Електричне блокування керма24Подушка безпеки25Діагностичний з'єднувач26Розетка у багажному відділенні27Вентиль EBCM28Засоби поліції29–30–31Засоби керування на кермі32Замок запалення33Клімат-контроль34Центральний шлюзовий
модуль№Контур35Рознім AUX/USB36Безпроводовий зарядний
пристрій37Задній склоочисник38Модуль OnStar39Дисплей40Система допомоги під час
паркування41Верхня полиця42Інформаційно-розважальна
системаІнструменти
автомобіля
Інструменти Автомобілі із запасним колесом
Домкрат з колісним ключем,
інструментами, довгим болтом для
закріплення пошкодженого колеса
та буксирна серга розташовані у ящику для інструментів - під
запасним колесом у багажному
відділенні. Запасне колесо 3 331.

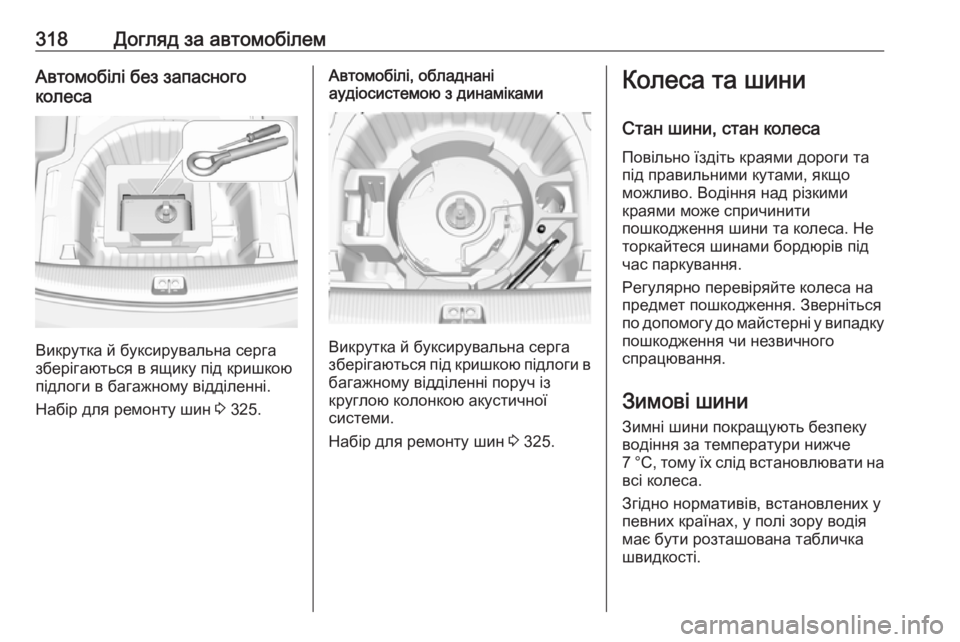

318Догляд за автомобілемАвтомобілі без запасного
колеса
Викрутка й буксирувальна серга
зберігаються в ящику під кришкою
підлоги в багажному відділенні.
Набір для ремонту шин 3 325.
Автомобілі, обладнані
аудіосистемою з динаміками
Викрутка й буксирувальна серга
зберігаються під кришкою підлоги в
багажному відділенні поруч із
круглою колонкою акустичної
системи.
Набір для ремонту шин 3 325.
Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шиниЗимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Згідно нормативів, встановлених у певних країнах, у полі зору водія
має бути розташована табличка
швидкості.
