Догляд за автомобілем319Як зимові дозволяється
використовувати шини усіх
розмірів 3 363.GSi із шинами Michelin Pilot Super
Sport або Pilot Sport 4 S
На цю модель в заводських умовах
встановлено спортивні шини з
покращеними робочими
характеристиками, які
погіршуються за низької
температури.9 Небезпека
При температурі нижче 0 °C
використовуйте зимові шини.
Використання спортивних шин з покращеними робочими
характеристиками може
призвести до їх пошкодження.
Позначення шин
Наприклад, 215/60 R 16 95 V
215:ширина шини, мм60:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюйми95:індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгV:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 355.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора слід встановлювати
так, щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю тиску в шинах.
Page 322 of 393

320Догляд за автомобілем
Тиск у шинах 3 363.
На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі лівих дверцят, вказані дані про шини у
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Переконайтеся, що параметри
навантаження на шини
відповідають поточному тиску в
шинах. Навантаження на шини 3 321.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах
виконайте такі дії:
1. Визначити тип тягової вісі й кузова.
2. Визначити ідентифікаційний код двигуна. Дані про двигун
3 353.
3. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 363.
Перелік шин, які можна
використовувати для цього
автомобіля див. в Сертифікаті
відповідності вимогам стандартівЄЕС, який додається до
автомобіля, а також в інших
документах для державної
реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Page 323 of 393

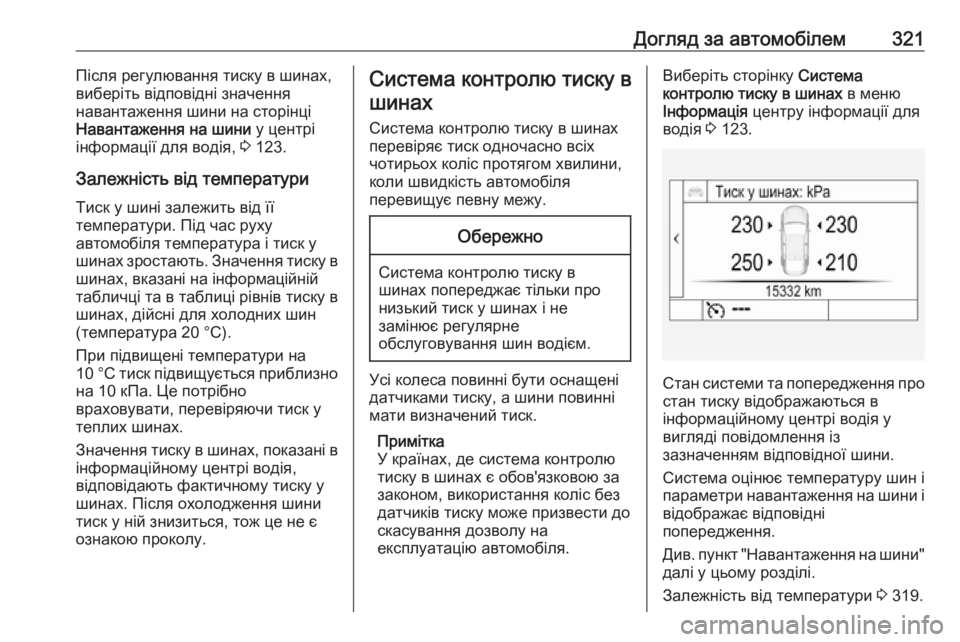

Догляд за автомобілем321Після регулювання тиску в шинах,
виберіть відповідні значення
навантаження шини на сторінці
Навантаження на шини у центрі
інформації для водія, 3 123.
Залежність від температури
Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у
шинах зростають. Значення тиску в шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у
теплих шинах.
Значення тиску в шинах, показані в
інформаційному центрі водія,
відповідають фактичному тиску у
шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.Система контролю тиску в
шинах
Система контролю тиску в шинах перевіряє тиск одночасно всіх
чотирьох коліс протягом хвилини, коли швидкість автомобіля
перевищує певну межу.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не
замінює регулярне
обслуговування шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування дозволу на
експлуатацію автомобіля.
Виберіть сторінку Система
контролю тиску в шинах в меню
Інформація центру інформації для
водія 3 123.
Стан системи та попередження про
стан тиску відображаються в
інформаційному центрі водія у
вигляді повідомлення із
зазначенням відповідної шини.
Система оцінює температуру шин і
параметри навантаження на шини і
відображає відповідні
попередження.
Див. пункт "Навантаження на шини" далі у цьому розділі.
Залежність від температури 3 319.
Page 324 of 393

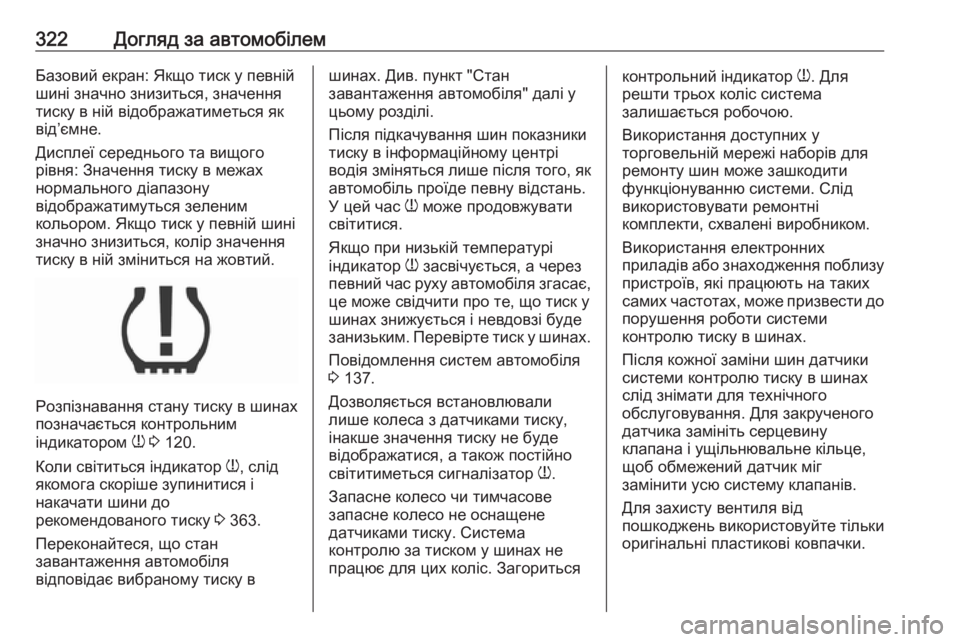

322Догляд за автомобілемБазовий екран: Якщо тиск у певній
шині значно знизиться, значення
тиску в ній відображатиметься як від’ємне.
Дисплеї середнього та вищого
рівня: Значення тиску в межах
нормального діапазону
відображатимуться зеленим
кольором. Якщо тиск у певній шині
значно знизиться, колір значення
тиску в ній зміниться на жовтий.
Розпізнавання стану тиску в шинах позначається контрольним
індикатором w 3 120.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 363.
Переконайтеся, що стан
завантаження автомобіля
відповідає вибраному тиску в
шинах. Див. пункт "Стан
завантаження автомобіля" далі у
цьому розділі.
Після підкачування шин показники
тиску в інформаційному центрі
водія зміняться лише після того, як
автомобіль проїде певну відстань.
У цей час w може продовжувати
світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,
це може свідчити про те, що тиск у
шинах знижується і невдовзі буде
занизьким. Перевірте тиск у шинах.
Повідомлення систем автомобіля
3 137.
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
Запасне колесо чи тимчасове
запасне колесо не оснащене
датчиками тиску. Система
контролю за тиском у шинах не
працює для цих коліс. Загоритьсяконтрольний індикатор w. Для
решти трьох коліс система
залишається робочою.
Використання доступних у
торговельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.
Використання електронних
приладів або знаходження поблизу
пристроїв, які працюють на таких
самих частотах, може призвести до
порушення роботи системи
контролю тиску в шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. Для закрученого
датчика замініть серцевину
клапана і ущільнювальне кільце,
щоб обмежений датчик міг
замінити усю систему клапанів.
Для захисту вентиля від
пошкоджень використовуйте тільки
оригінальні пластикові ковпачки.
Page 325 of 393

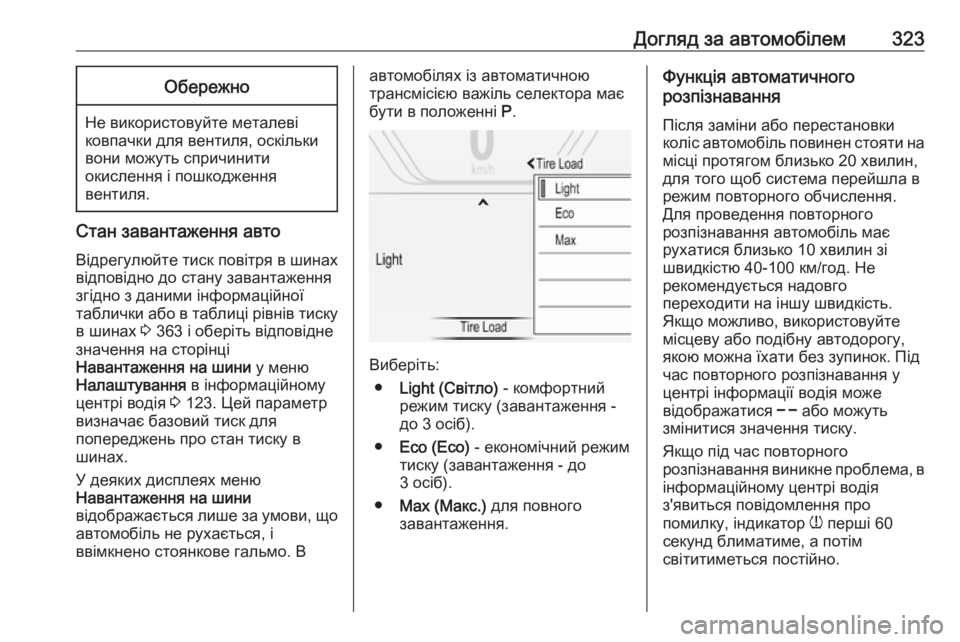

Догляд за автомобілем323Обережно
Не використовуйте металеві
ковпачки для вентиля, оскільки
вони можуть спричинити
окислення і пошкодження
вентиля.
Стан завантаження авто
Відрегулюйте тиск повітря в шинах
відповідно до стану завантаження
згідно з даними інформаційної
таблички або в таблиці рівнів тиску в шинах 3 363 і оберіть відповідне
значення на сторінці
Навантаження на шини у меню
Налаштування в інформаційному
центрі водія 3 123. Цей параметр
визначає базовий тиск для
попереджень про стан тиску в
шинах.
У деяких дисплеях меню
Навантаження на шини
відображається лише за умови, що
автомобіль не рухається, і
ввімкнено стоянкове гальмо. В
автомобілях із автоматичною
трансмісією важіль селектора має
бути в положенні P.
Виберіть:
● Light (Світло) - комфортний
режим тиску (завантаження - до 3 осіб).
● Eco (Есо) - економічний режим
тиску (завантаження - до
3 осіб).
● Max (Макс.) для повного
завантаження.
Функція автоматичного
розпізнавання
Після заміни або перестановки
коліс автомобіль повинен стояти на
місці протягом близько 20 хвилин, для того щоб система перейшла в
режим повторного обчислення.
Для проведення повторного
розпізнавання автомобіль має
рухатися близько 10 хвилин зі
швидкістю 40-100 км/год. Не
рекомендується надовго
переходити на іншу швидкість.
Якщо можливо, використовуйте
місцеву або подібну автодорогу,
якою можна їхати без зупинок. Під
час повторного розпізнавання у
центрі інформації водія може
відображатися $ або можуть
змінитися значення тиску.
Якщо під час повторного
розпізнавання виникне проблема, в інформаційному центрі водія
з'явиться повідомлення про
помилку, індикатор w перші 60
секунд блиматиме, а потім
світитиметься постійно.
Page 326 of 393

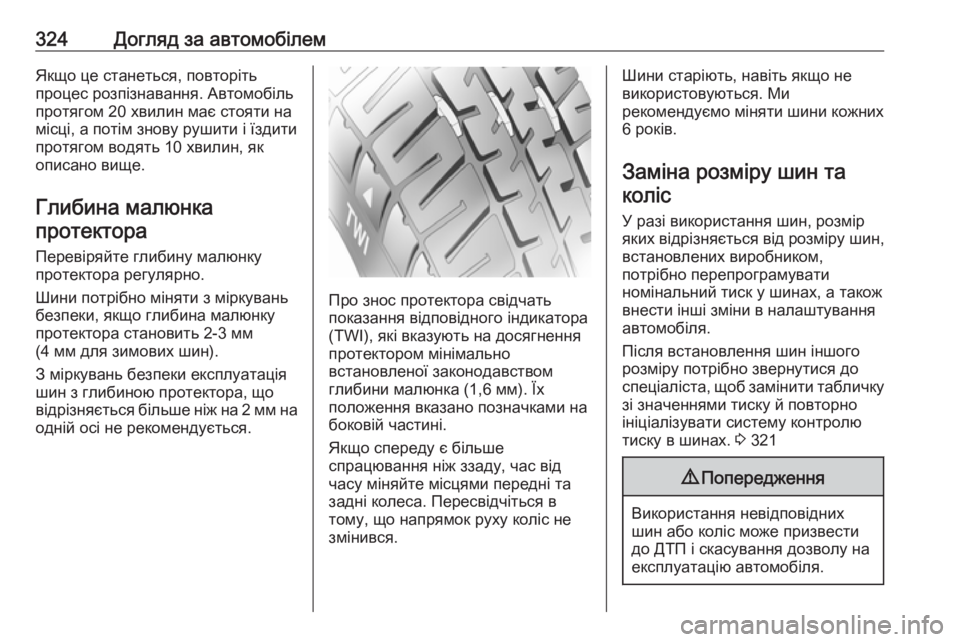

324Догляд за автомобілемЯкщо це станеться, повторіть
процес розпізнавання. Автомобіль
протягом 20 хвилин має стояти на
місці, а потім знову рушити і їздити
протягом водять 10 хвилин, як
описано вище.
Глибина малюнка протектора
Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм). Їх
положення вказано позначками на
боковій частині.
Якщо спереду є більше
спрацювання ніж ззаду, час від
часу міняйте місцями передні та
задні колеса. Пересвідчіться в
тому, що напрямок руху коліс не
змінився.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожних
6 років.
Заміна розміру шин та коліс
У разі використання шин, розмір
яких відрізняється від розміру шин,
встановлених виробником,
потрібно перепрограмувати
номінальний тиск у шинах, а також
внести інші зміни в налаштування
автомобіля.
Після встановлення шин іншого
розміру потрібно звернутися до
спеціаліста, щоб замінити табличку
зі значеннями тиску й повторно
ініціалізувати систему контролю тиску в шинах. 3 3219 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасування дозволу на
експлуатацію автомобіля.
Page 327 of 393

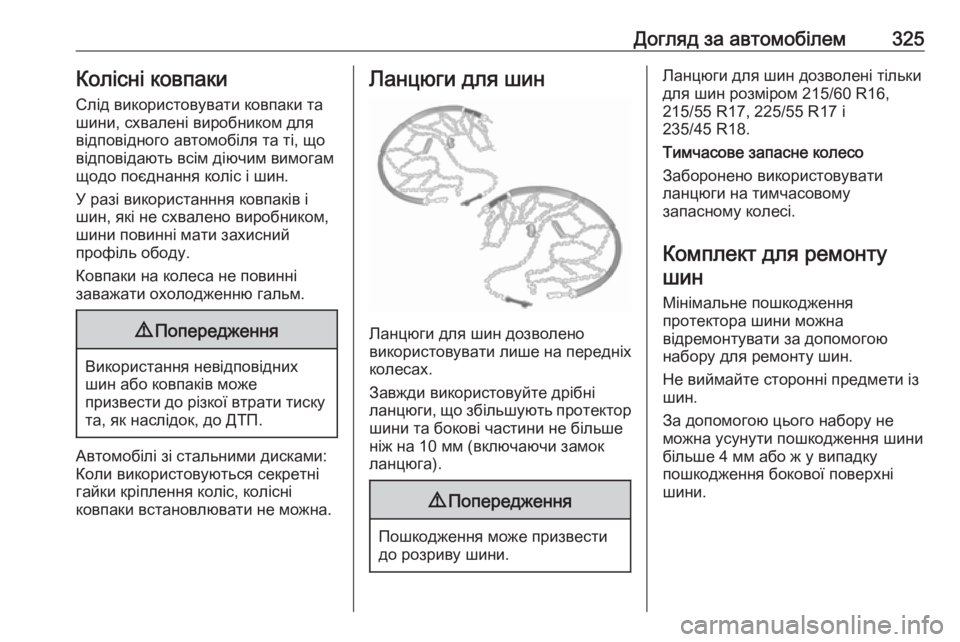

Догляд за автомобілем325Колісні ковпаки
Слід використовувати ковпаки та
шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі зі стальними дисками:
Коли використовуються секретні
гайки кріплення коліс, колісні
ковпаки встановлювати не можна.
Ланцюги для шин
Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що збільшують протектор
шини та бокові частини не більше
ніж на 10 мм (включаючи замок
ланцюга).
9 Попередження
Пошкодження може призвести
до розриву шини.
Ланцюги для шин дозволені тільки
для шин розміром 215/60 R16,
215/55 R17, 225/55 R17 і
235/45 R18.
Тимчасове запасне колесо
Заборонено використовувати
ланцюги на тимчасовому
запасному колесі.
Комплект для ремонту шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору не
можна усунути пошкодження шини
більше 4 мм або ж у випадку
пошкодження бокової поверхні
шини.
Page 328 of 393

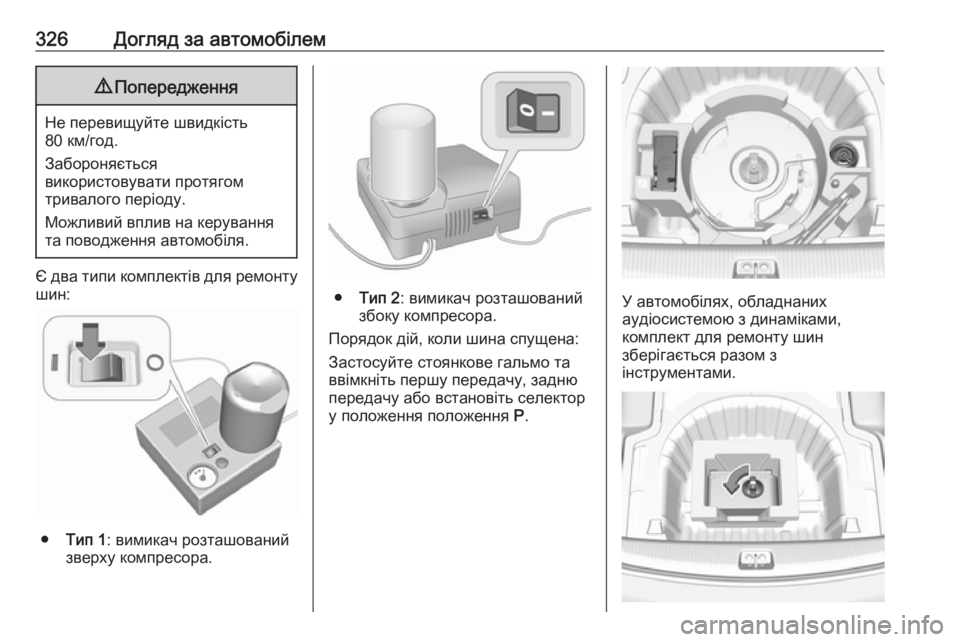

326Догляд за автомобілем9Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Є два типи комплектів для ремонту
шин:
● Тип 1 : вимикач розташований
зверху компресора.
● Тип 2 : вимикач розташований
збоку компресора.
Порядок дій, коли шина спущена:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть селектор
у положення положення P.У автомобілях, обладнаних
аудіосистемою з динаміками,
комплект для ремонту шин
зберігається разом з
інструментами.
Page 329 of 393

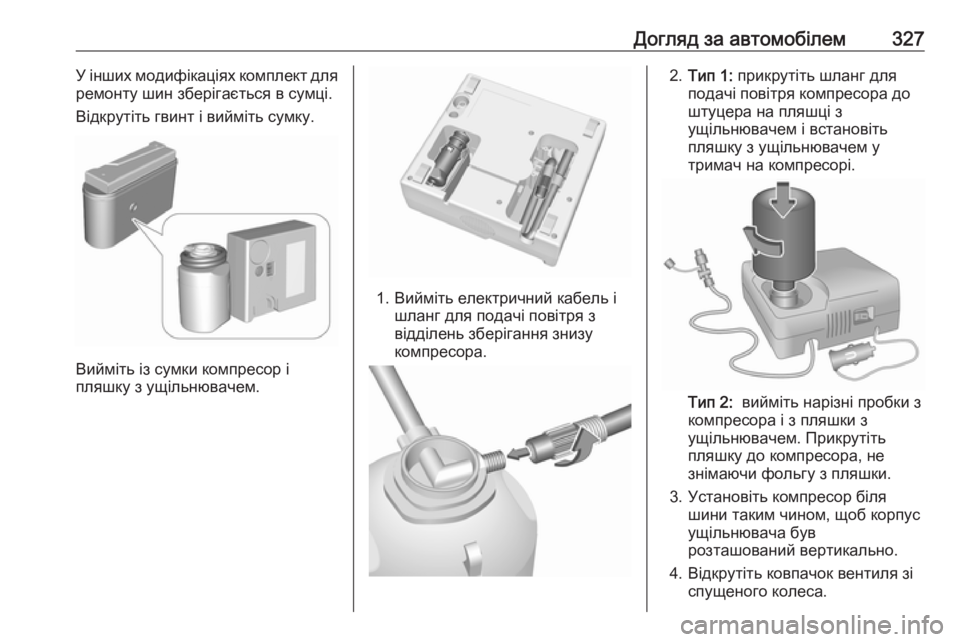

Догляд за автомобілем327У інших модифікаціях комплект для
ремонту шин зберігається в сумці.
Відкрутіть гвинт і вийміть сумку.
Вийміть із сумки компресор і
пляшку з ущільнювачем.
1. Вийміть електричний кабель і шланг для подачі повітря з
відділень зберігання знизу компресора.
2. Тип 1: прикрутіть шланг для
подачі повітря компресора до
штуцера на пляшці з ущільнювачем і встановіть
пляшку з ущільнювачем у
тримач на компресорі.
Тип 2: вийміть нарізні пробки з
компресора і з пляшки з
ущільнювачем. Прикрутіть
пляшку до компресора, не знімаючи фольгу з пляшки.
3. Установіть компресор біля шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
4. Відкрутіть ковпачок вентиля зі спущеного колеса.
Page 330 of 393

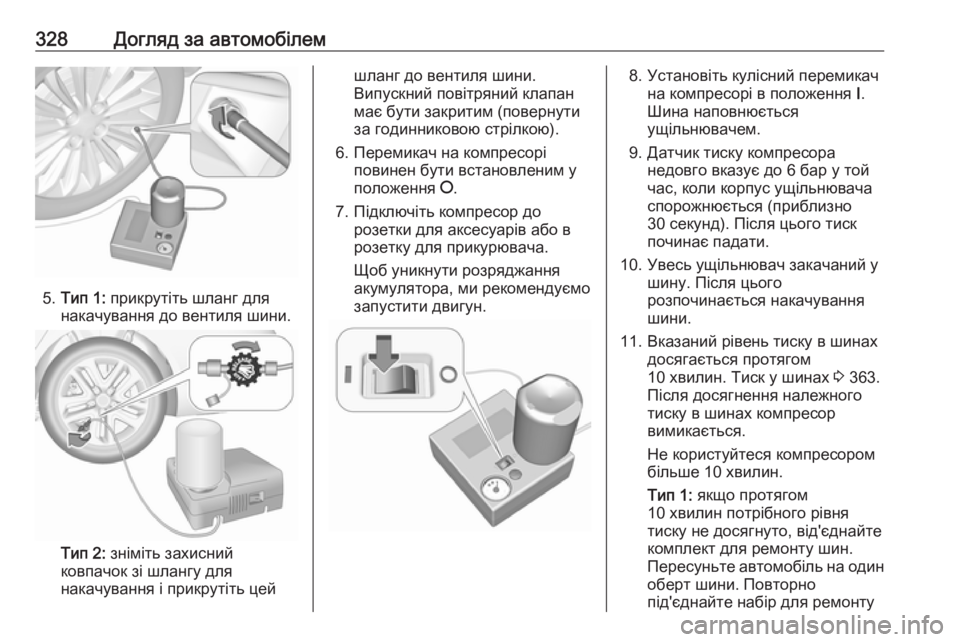

328Догляд за автомобілем
5.Тип 1: прикрутіть шланг для
накачування до вентиля шини.
Тип 2: зніміть захисний
ковпачок зі шлангу для
накачування і прикрутіть цей
шланг до вентиля шини.
Випускний повітряний клапан
має бути закритим (повернути
за годинниковою стрілкою).
6. Перемикач на компресорі повинен бути встановленим у
положення J.
7. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.8. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
9. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
10. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
11. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 363.
Після досягнення належного
тиску в шинах компресор
вимикається.
Не користуйтеся компресором
більше 10 хвилин.
Тип 1: якщо протягом
10 хвилин потрібного рівня
тиску не досягнуто, від'єднайте
комплект для ремонту шин.
Пересуньте автомобіль на один
оберт шини. Повторно
під'єднайте набір для ремонту
