Page 331 of 393

Догляд за автомобілем329шин і продовжуйте процедуру
заповнення протягом
10 хвилин. Перевірте тиск у
шинах ще раз. Якщо вказаний
тиск у шинах все ще не
вдається отримати, це свідчить
про серйозне пошкодження
шини. Зверніться по допомогу
до майстерні.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Залежно від версії кнопка може
розміщуватися на повітряному
шлангу.
Тип 2: від'єднайте комплект для
ремонту шин і одразу почніть
рух, проїдьте 10 км, але не їдьте
більше 10 хвилин. Перевірте
тиск у шинах ще раз. Якщо тиску в шині не досягнуто, знову
підключіть комплект для
ремонту шин і продовжуйте
процедуру заповнення ще
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Якщо нормальний тиск у шині
досягнуто, відрегулюйте тиск до заданого рівня за допомогою
компресора, відкриваючи для
регулювання тиску випускний
повітряний клапан на шлангу
для накачування (повертати
проти годинникової стрілки).
12. Зніміть набір для ремонту шин. Тип 1: щоб вийняти пляшку з
ущільнювачем з тримача,
натисніть на фіксатор на
тримачі. Прикрутіть шланг для
накачування шин до відкритого
ніпеля пляшки з ущільнювачем.
Це запобігає протіканню
ущільнювача.
Тип 2: пляшку з ущільнювачем
зняти з компресора неможливо.
Щоб зняти пляшку з
ущільнювачем, зверніться на
СТО.
13. Зберігайте комплект для ремонту шин у багажному
відділенні.
14. Усуньте надлишки ущільнювача за допомогою
тканини.
Page 332 of 393

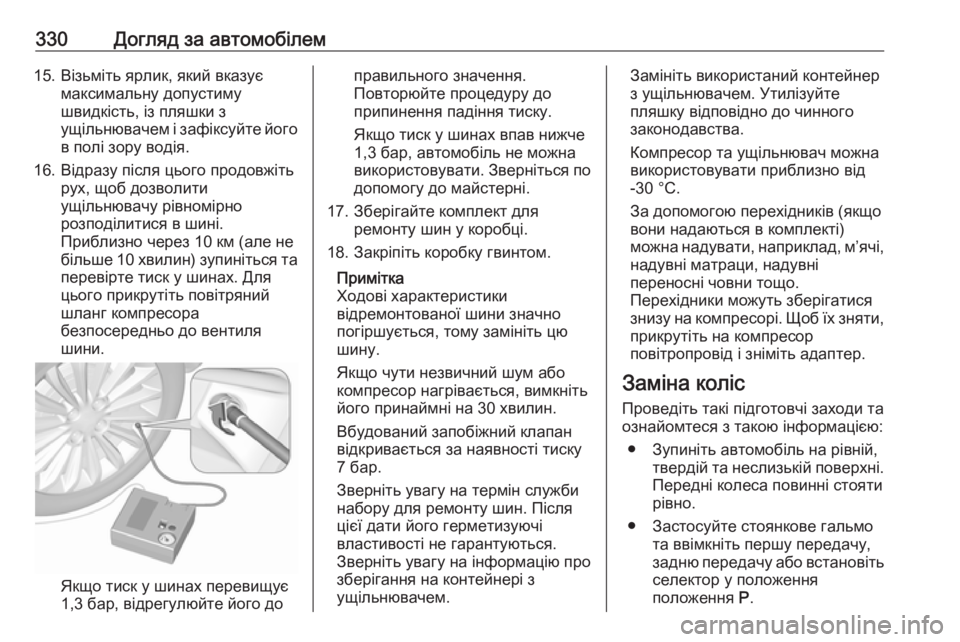

330Догляд за автомобілем15. Візьміть ярлик, який вказуємаксимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
16. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно розподілитися в шині.
Приблизно через 10 км (але не
більше 10 хвилин) зупиніться та
перевірте тиск у шинах. Для
цього прикрутіть повітряний
шланг компресора
безпосередньо до вентиля
шини.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по
допомогу до майстерні.
17. Зберігайте комплект для ремонту шин у коробці.
18. Закріпіть коробку гвинтом.
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо чути незвичний шум або
компресор нагрівається, вимкніть
його принаймні на 30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску
7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на контейнері з
ущільнювачем.Замініть використаний контейнер з ущільнювачем. Утилізуйте
пляшку відповідно до чинного законодавства.
Компресор та ущільнювач можна використовувати приблизно від
-30 °C.
За допомогою перехідників (якщо
вони надаються в комплекті)
можна надувати, наприклад, м’ячі,
надувні матраци, надувні
переносні човни тощо.
Перехідники можуть зберігатися
знизу на компресорі. Щоб їх зняти, прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть
селектор у положення
положення P.
Page 333 of 393

Догляд за автомобілем331● Якщо автомобіль стоїть нам’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.

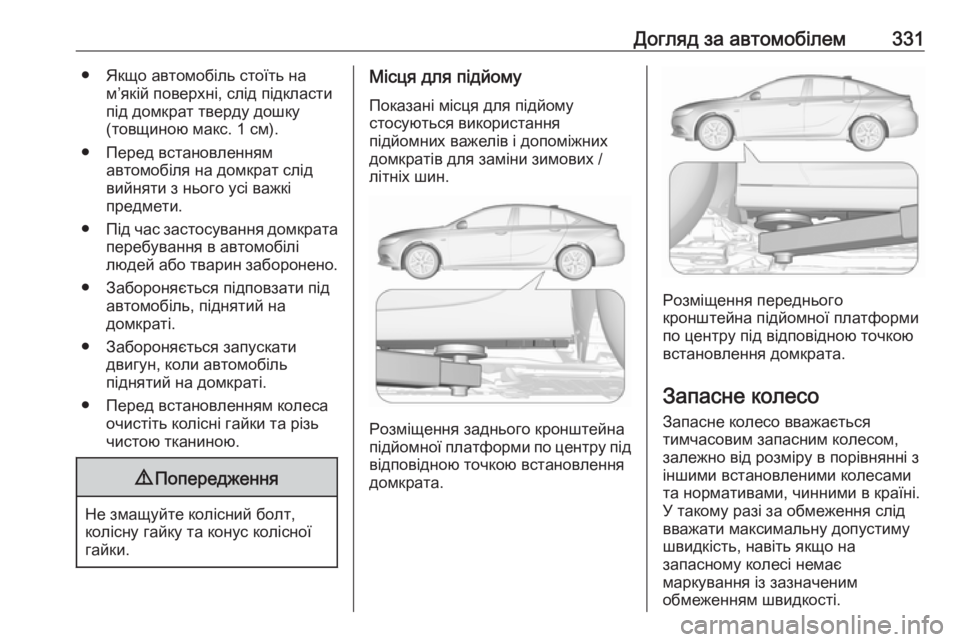

Місця для підйому
Показані місця для підйому
стосуються використання
підйомних важелів і допоміжних
домкратів для заміни зимових /
літніх шин.
Розміщення заднього кронштейна
підйомної платформи по центру під відповідною точкою встановлення
домкрата.
Розміщення переднього
кронштейна підйомної платформи
по центру під відповідною точкою
встановлення домкрата.
Запасне колесо
Запасне колесо вважається
тимчасовим запасним колесом,
залежно від розміру в порівнянні з
іншими встановленими колесами
та нормативами, чинними в країні.
У такому разі за обмеження слід
вважати максимальну допустиму
швидкість, навіть якщо на
запасному колесі немає
маркування із зазначеним
обмеженням швидкості.
Page 334 of 393

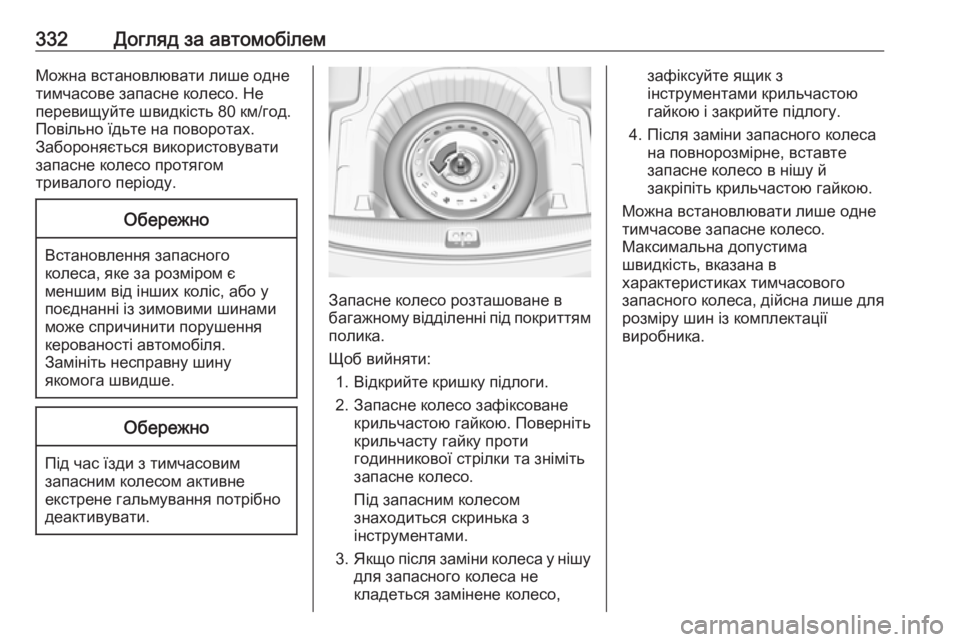

332Догляд за автомобілемМожна встановлювати лише одне
тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Обережно
Під час їзди з тимчасовим запасним колесом активне
екстрене гальмування потрібно
деактивувати.
Запасне колесо розташоване в
багажному відділенні під покриттям
полика.
Щоб вийняти: 1. Відкрийте кришку підлоги.
2. Запасне колесо зафіксоване крильчастою гайкою. Поверніть
крильчасту гайку проти
годинникової стрілки та зніміть
запасне колесо.
Під запасним колесом
знаходиться скринька з інструментами.
3. Якщо після заміни колеса у нішу
для запасного колеса не
кладеться замінене колесо,
зафіксуйте ящик з
інструментами крильчастою
гайкою і закрийте підлогу.
4. Після заміни запасного колеса на повнорозмірне, вставте
запасне колесо в нішу й
закріпіть крильчастою гайкою.
Можна встановлювати лише одне тимчасове запасне колесо.
Максимальна допустима
швидкість, вказана в
характеристиках тимчасового
запасного колеса, дійсна лише для розміру шин із комплектації
виробника.
Page 335 of 393

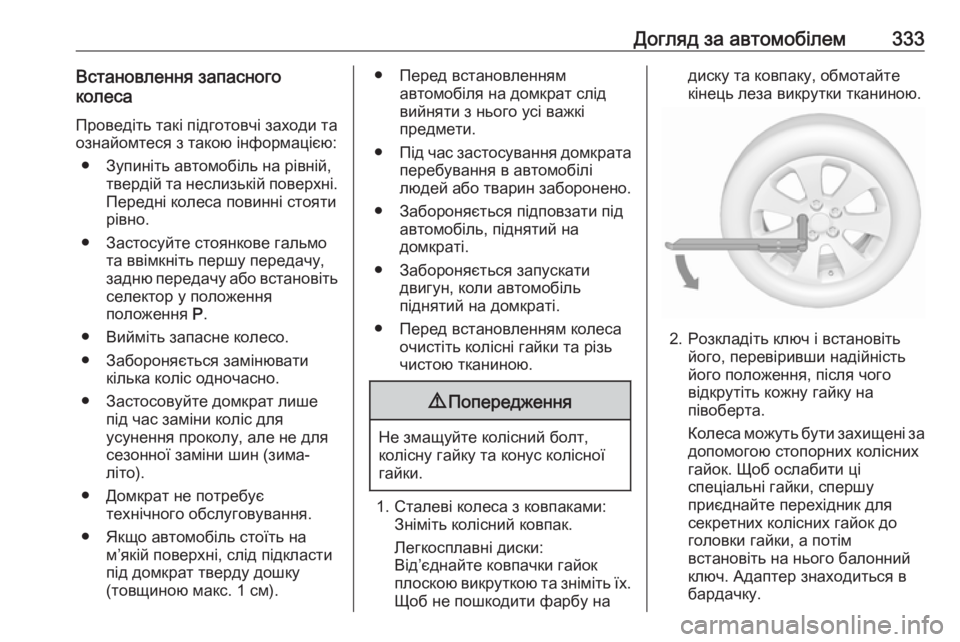

Догляд за автомобілем333Встановлення запасногоколеса
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть селектор у положення
положення P.
● Вийміть запасне колесо.
● Забороняється замінювати кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима- літо).
● Домкрат не потребує технічного обслуговування.
● Якщо автомобіль стоїть на м’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Сталеві колеса з ковпаками:
Зніміть колісний ковпак.
Легкосплавні диски:
Від’єднайте ковпачки гайок
плоскою викруткою та зніміть їх. Щоб не пошкодити фарбу на
диску та ковпаку, обмотайте
кінець леза викрутки тканиною.
2. Розкладіть ключ і встановіть його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку на
півоберта.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
приєднайте перехідник для
секретних колісних гайок до
головки гайки, а потім
встановіть на нього балонний
ключ. Адаптер знаходиться в
бардачку.
Page 336 of 393

334Догляд за автомобілем

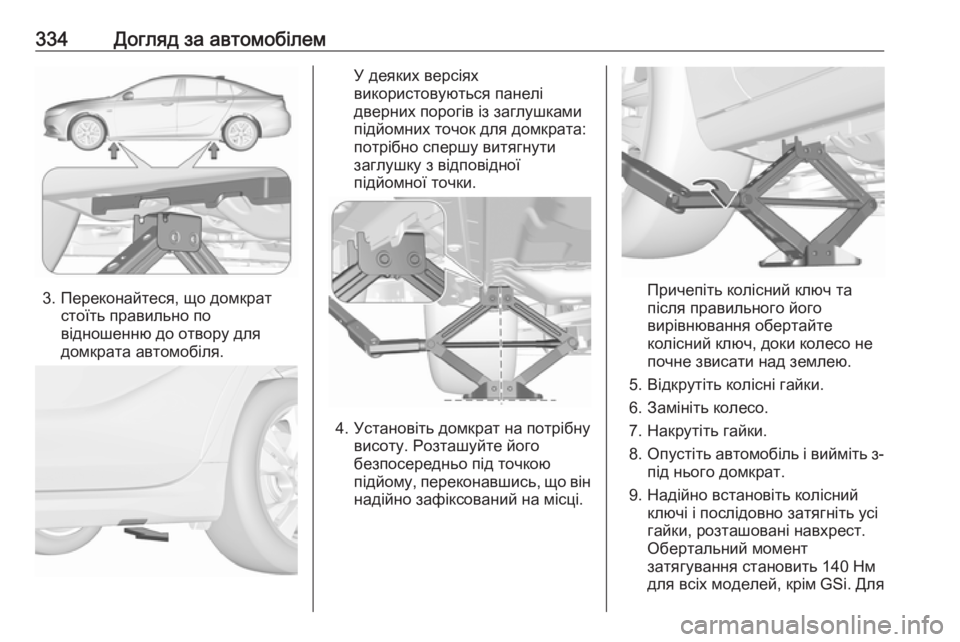

3. Переконайтеся, що домкратстоїть правильно по
відношенню до отвору для
домкрата автомобіля.
У деяких версіях
використовуються панелі
дверних порогів із заглушками
підйомних точок для домкрата:
потрібно спершу витягнути заглушку з відповідної
підйомної точки.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо.
7. Накрутіть гайки.
8. Опустіть автомобіль і вийміть з-
під нього домкрат.
9. Надійно встановіть колісний ключі і послідовно затягніть усі
гайки, розташовані навхрест.
Обертальний момент
затягування становить 140 Нм
для всіх моделей, крім GSi. Для
Page 337 of 393

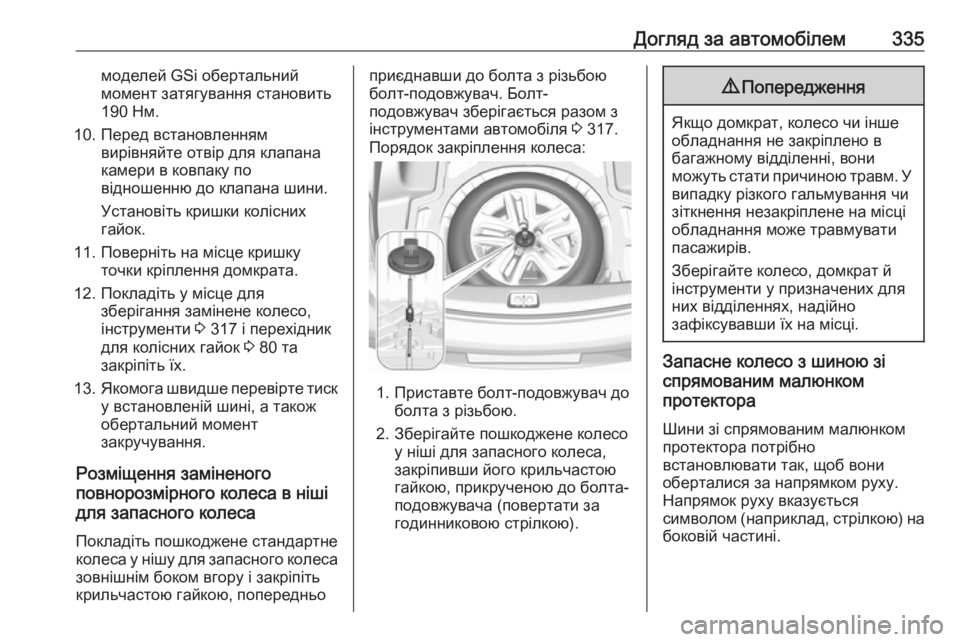

Догляд за автомобілем335моделей GSi обертальний
момент затягування становить
190 Нм.
10. Перед встановленням вирівняйте отвір для клапана
камери в ковпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
11. Поверніть на місце кришку точки кріплення домкрата.
12. Покладіть у місце для зберігання замінене колесо,
інструменти 3 317 і перехідник
для колісних гайок 3 80 та
закріпіть їх.
13. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Розміщення заміненого
повнорозмірного колеса в ніші
для запасного колеса
Покладіть пошкоджене стандартнеколеса у нішу для запасного колеса
зовнішнім боком вгору і закріпіть
крильчастою гайкою, попередньоприєднавши до болта з різьбою
болт-подовжувач. Болт-
подовжувач зберігається разом з
інструментами автомобіля 3 317.
Порядок закріплення колеса:
1. Приставте болт-подовжувач до болта з різьбою.
2. Зберігайте пошкоджене колесо у ніші для запасного колеса,
закріпивши його крильчастою
гайкою, прикрученою до болта-
подовжувача (повертати за
годинниковою стрілкою).
9 Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи
зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте колесо, домкрат й
інструменти у призначених для
них відділеннях, надійно
зафіксувавши їх на місці.
Запасне колесо з шиною зі
спрямованим малюнком
протектора
Шини зі спрямованим малюнком
протектора потрібно
встановлювати так, щоб вони
оберталися за напрямком руху.
Напрямок руху вказується
символом (наприклад, стрілкою) на
боковій частині.
Page 338 of 393

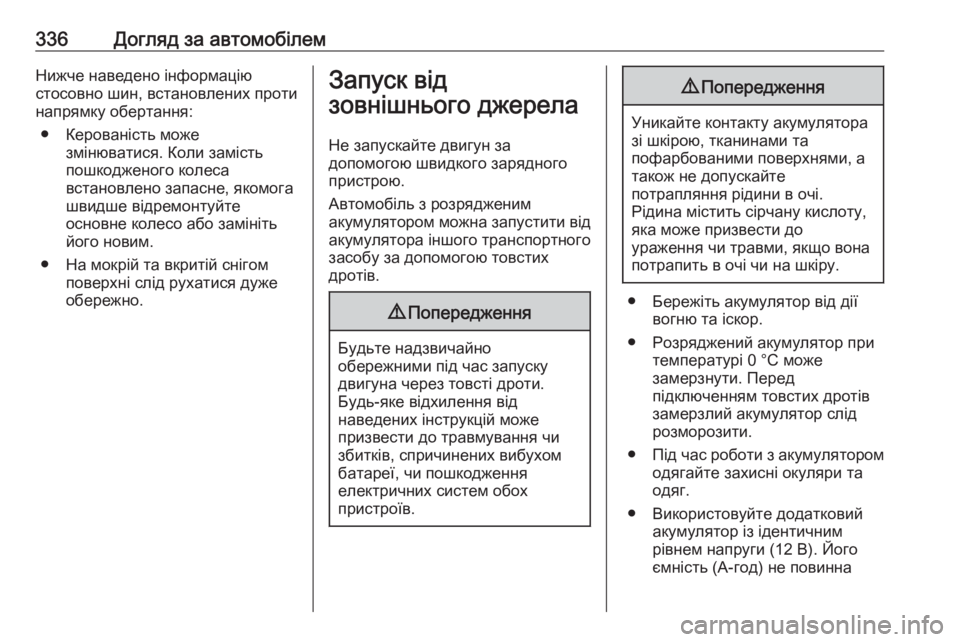

336Догляд за автомобілемНижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
● Керованість може змінюватися. Коли замість
пошкодженого колеса
встановлено запасне, якомога швидше відремонтуйте
основне колесо або замініть
його новим.
● На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.Запуск від
зовнішнього джерела
Не запускайте двигун за
допомогою швидкого зарядного
пристрою.
Автомобіль з розрядженим
акумулятором можна запустити від акумулятора іншого транспортного
засобу за допомогою товстих
дротів.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.
9 Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
● Бережіть акумулятор від дії вогню та іскор.
● Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів замерзлий акумулятор слід
розморозити.
● Під час роботи з акумулятором
одягайте захисні окуляри та
одяг.
● Використовуйте додатковий акумулятор із ідентичним
рівнем напруги (12 В). Його
ємність (A-год) не повинна
Page 339 of 393

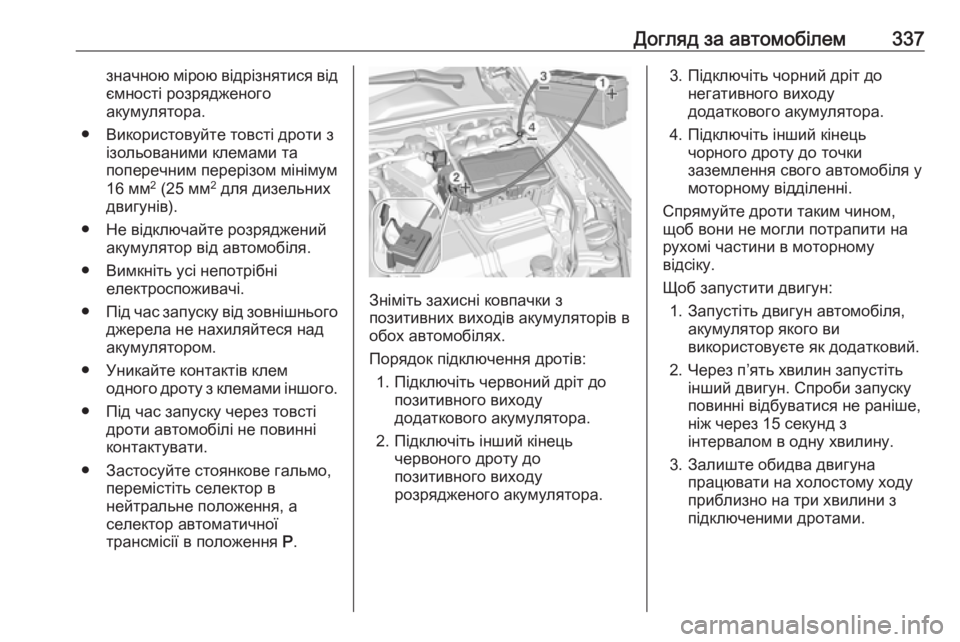

Догляд за автомобілем337значною мірою відрізнятися відємності розрядженого
акумулятора.
● Використовуйте товсті дроти з ізольованими клемами та
поперечним перерізом мінімум
16 мм 2
(25 мм 2
для дизельних
двигунів).
● Не відключайте розряджений акумулятор від автомобіля.
● Вимкніть усі непотрібні електроспоживачі.
● Під час запуску від зовнішнього
джерела не нахиляйтеся над
акумулятором.
● Уникайте контактів клем одного дроту з клемами іншого.
● Під час запуску через товсті дроти автомобілі не повинні
контактувати.
● Застосуйте стоянкове гальмо, перемістіть селектор в
нейтральне положення, а
селектор автоматичної
трансмісії в положення P.
Зніміть захисні ковпачки з
позитивних виходів акумуляторів в
обох автомобілях.
Порядок підключення дротів: 1. Підключіть червоний дріт до позитивного виходу
додаткового акумулятора.
2. Підключіть інший кінець червоного дроту до
позитивного виходу
розрядженого акумулятора.
3. Підключіть чорний дріт до негативного виходу
додаткового акумулятора.
4. Підключіть інший кінець чорного дроту до точки
заземлення свого автомобіля у
моторному відділенні.
Спрямуйте дроти таким чином,
щоб вони не могли потрапити на
рухомі частини в моторному
відсіку.
Щоб запустити двигун: 1. Запустіть двигун автомобіля, акумулятор якого ви
використовуєте як додатковий.
2. Через п’ять хвилин запустіть інший двигун. Спроби запуску
повинні відбуватися не раніше,
ніж через 15 секунд з
інтервалом в одну хвилину.
3. Залиште обидва двигуна працювати на холостому ходу
приблизно на три хвилини з
підключеними дротами.
Page 340 of 393

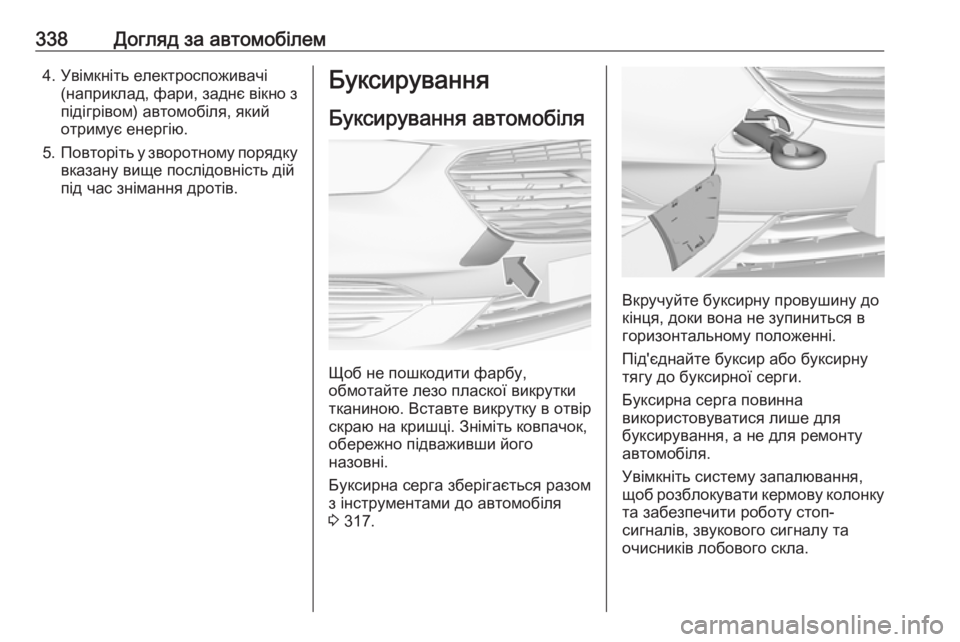

338Догляд за автомобілем4. Увімкніть електроспоживачі(наприклад , фари, заднє вікно з
підігрівом) автомобіля, який
отримує енергію.
5. Повторіть у зворотному порядку
вказану вище послідовність дій
під час знімання дротів.Буксирування
Буксирування автомобіля
Щоб не пошкодити фарбу,
обмотайте лезо пласкої викрутки
тканиною. Вставте викрутку в отвір
скраю на кришці. Зніміть ковпачок,
обережно підваживши його
назовні.
Буксирна серга зберігається разом
з інструментами до автомобіля
3 317.
Вкручуйте буксирну провушину до
кінця, доки вона не зупиниться в
горизонтальному положенні.
Під'єднайте буксир або буксирну
тягу до буксирної серги.
Буксирна серга повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Увімкніть систему запалювання,
щоб розблокувати кермову колонку та забезпечити роботу стоп-
сигналів, звукового сигналу та
очисників лобового скла.
