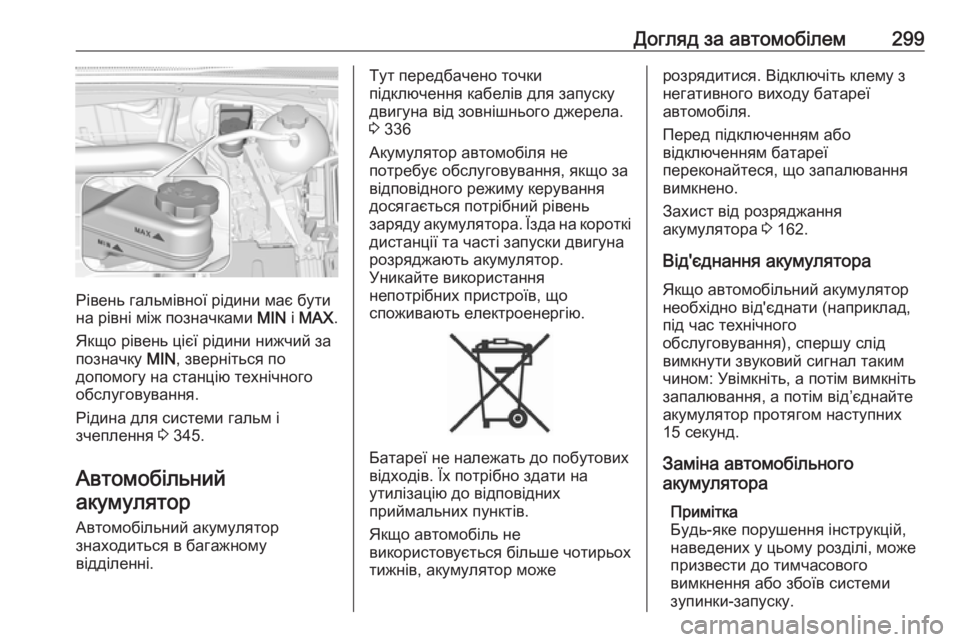

Догляд за автомобілем299
Рівень гальмівної рідини має бути
на рівні між позначками MIN і MAX .
Якщо рівень цієї рідини нижчий за позначку MIN, зверніться по
допомогу на станцію технічного
обслуговування.
Рідина для системи гальм і
зчеплення 3 345.
Автомобільний акумулятор
Автомобільний акумулятор
знаходиться в багажному
відділенні.
Тут передбачено точки
підключення кабелів для запуску двигуна від зовнішнього джерела.
3 336
Акумулятор автомобіля не
потребує обслуговування, якщо за
відповідного режиму керування
досягається потрібний рівень
заряду акумулятора. Їзда на короткі дистанції та часті запуски двигуна
розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Батареї не належать до побутових
відходів. Їх потрібно здати на
утилізацію до відповідних
приймальних пунктів.
Якщо автомобіль не
використовується більше чотирьох тижнів, акумулятор може
розрядитися. Відключіть клему з
негативного виходу батареї
автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалювання
вимкнено.
Захист від розряджання
акумулятора 3 162.
Від'єднання акумулятора
Якщо автомобільний акумулятор
необхідно від'єднати (наприклад,
під час технічного
обслуговування), спершу слід
вимкнути звуковий сигнал таким
чином: Увімкніть, а потім вимкніть
запалювання, а потім від’єднайте
акумулятор протягом наступних
15 секунд.
Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій, наведених у цьому розділі, може
призвести до тимчасового
вимкнення або збоїв системи
зупинки-запуску.

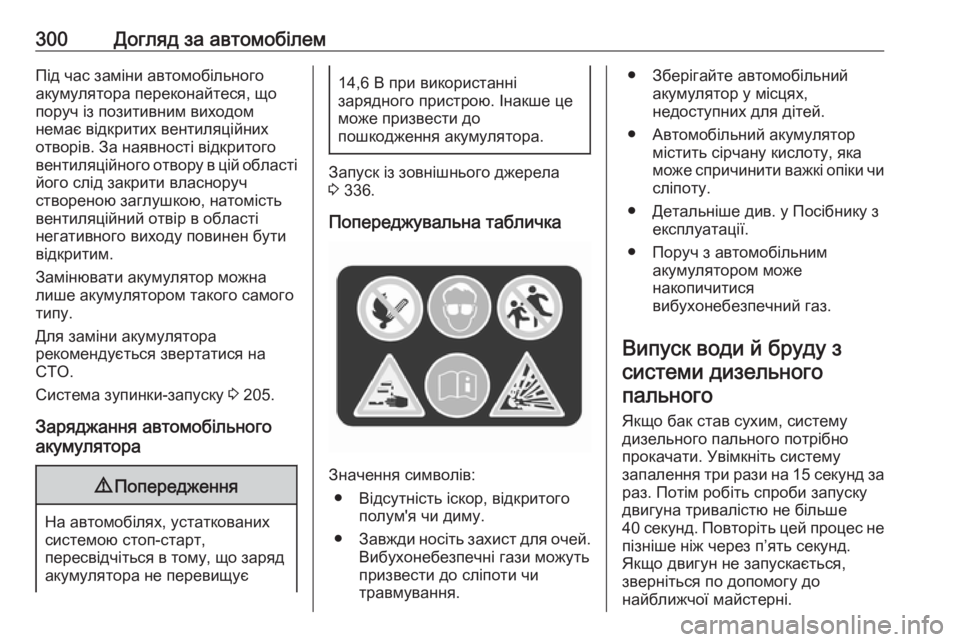

300Догляд за автомобілемПід час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість
вентиляційний отвір в області
негативного виходу повинен бути
відкритим.
Замінювати акумулятор можна
лише акумулятором такого самого
типу.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Система зупинки-запуску 3 205.
Заряджання автомобільного
акумулятора9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 336.
Попереджувальна табличка
Значення символів: ● Відсутність іскор, відкритого полум'я чи диму.
● Завжди носіть захист для очей.
Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи сліпоту.
● Детальніше див. у Посібнику з експлуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази на 15 секунд за
раз. Потім робіть спроби запуску
двигуна тривалістю не більше
40 секунд. Повторіть цей процес не пізніше ніж через п’ять секунд.
Якщо двигун не запускається,
зверніться по допомогу до
найближчої майстерні.

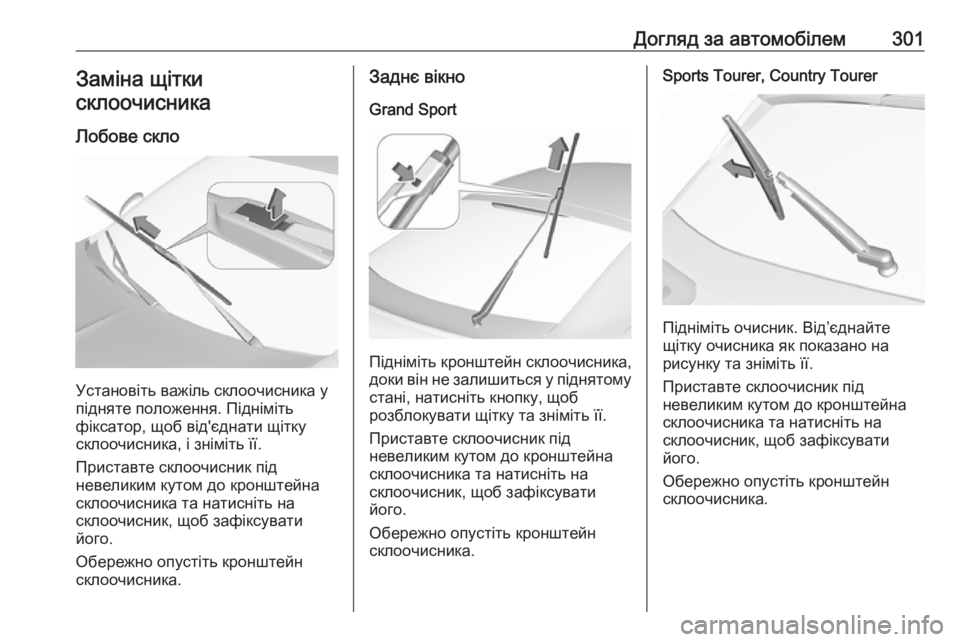

Догляд за автомобілем301Заміна щіткисклоочисника
Лобове скло
Установіть важіль склоочисника у
підняте положення. Підніміть
фіксатор, щоб від'єднати щітку
склоочисника, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заднє вікно
Grand Sport
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Sports Tourer, Country Tourer
Підніміть очисник. Від’єднайте
щітку очисника як показано на
рисунку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

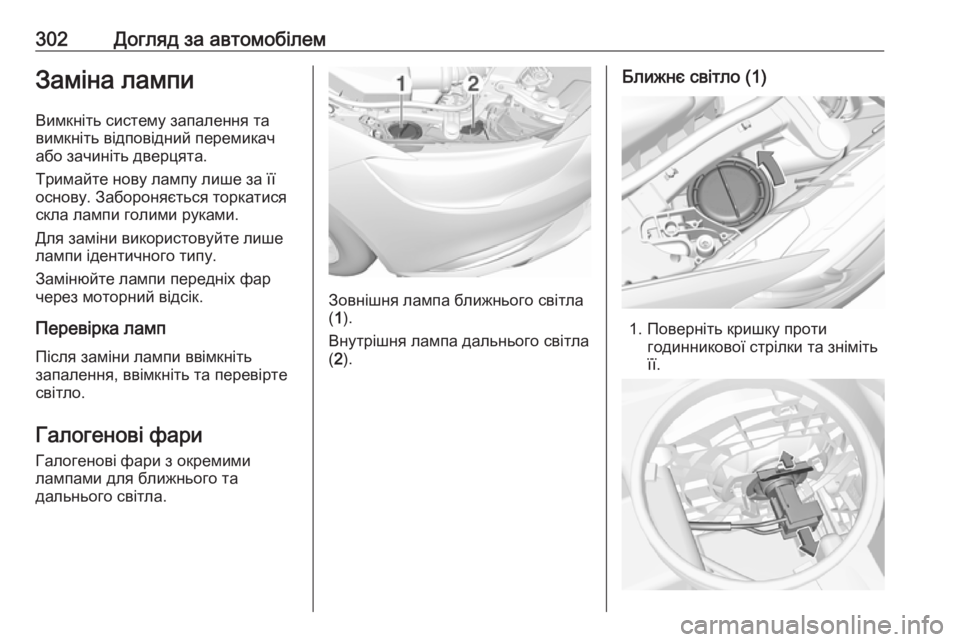

302Догляд за автомобілемЗаміна лампиВимкніть систему запалення та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторний відсік.
Перевірка ламп Після заміни лампи ввімкніть
запалення, ввімкніть та перевірте
світло.
Галогенові фари
Галогенові фари з окремими
лампами для ближнього та
дальнього світла.
Зовнішня лампа ближнього світла ( 1 ).
Внутрішня лампа дальнього світла
( 2 ).
Ближнє світло (1)
1. Поверніть кришку проти
годинникової стрілки та зніміть
її.

Догляд за автомобілем3032. Від'єднайте патрон лампи відрозніму, притиснувши фіксатор
вперед. Вийміть патрон лампи з
корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вийміть патрон лампи.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Від'єднайте патрон лампи від розніму, притиснувши фіксатор
вперед. Вийміть патрон лампи з
корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вийміть патрон лампи.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник поворотів У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.

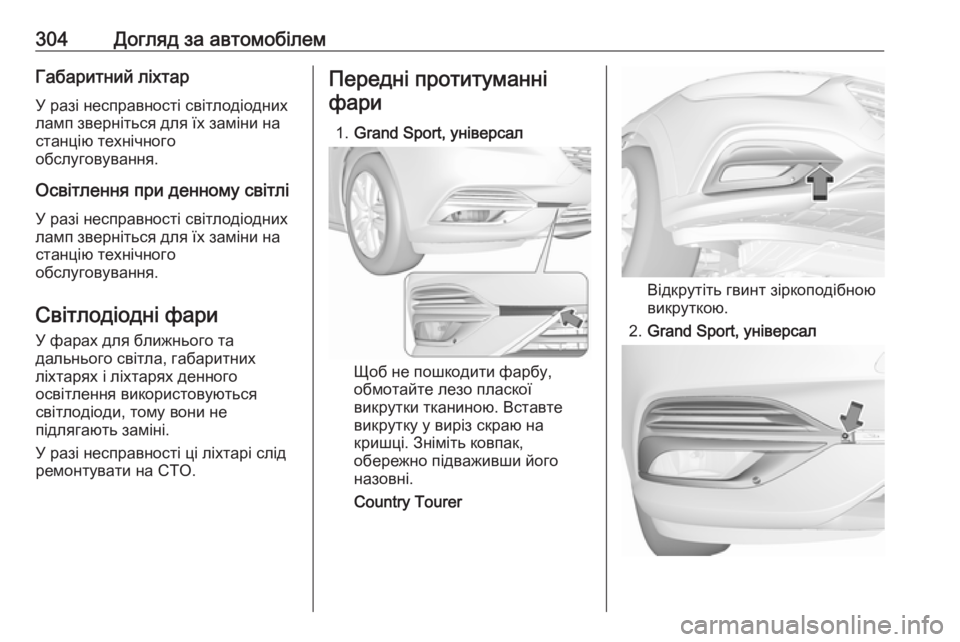

304Догляд за автомобілемГабаритний ліхтарУ разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Освітлення при денному світлі У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Світлодіодні фари
У фарах для ближнього та
дальнього світла, габаритних
ліхтарях і ліхтарях денного
освітлення використовуються
світлодіоди, тому вони не
підлягають заміні.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.Передні протитуманні
фари
1. Grand Sport, універсал
Щоб не пошкодити фарбу,
обмотайте лезо пласкої викрутки тканиною. Вставте
викрутку у виріз скраю на
кришці. Зніміть ковпак,
обережно підваживши його
назовні.
Country Tourer
Відкрутіть гвинт зіркоподібною
викруткою.
2. Grand Sport, універсал

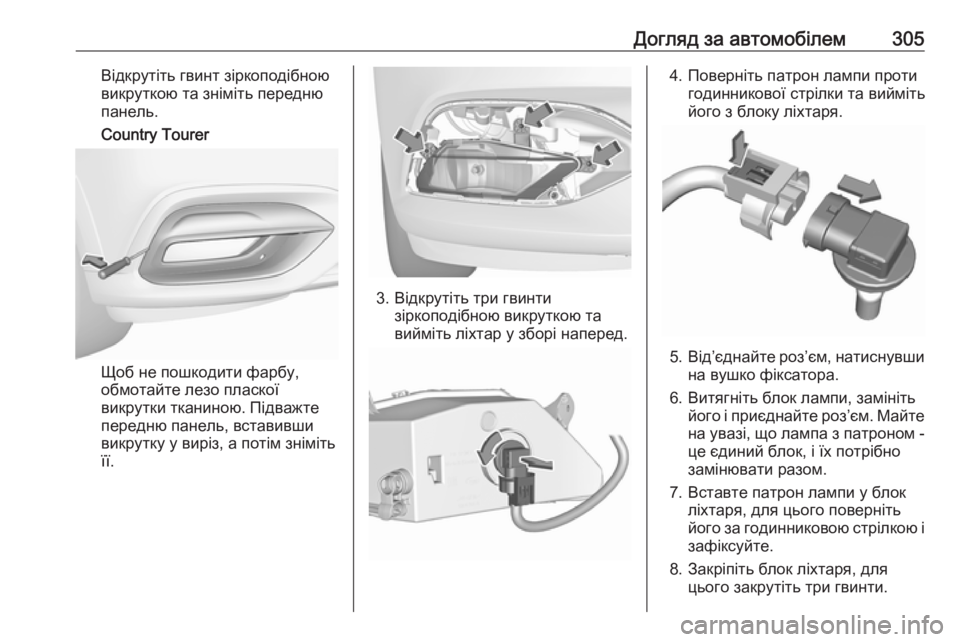

Догляд за автомобілем305Відкрутіть гвинт зіркоподібною
викруткою та зніміть передню
панель.
Country Tourer
Щоб не пошкодити фарбу,
обмотайте лезо пласкої викрутки тканиною. Підважте
передню панель, вставивши
викрутку у виріз, а потім зніміть
її.
3. Відкрутіть три гвинти зіркоподібною викруткою та
вийміть ліхтар у зборі наперед.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.
5. Від’єднайте роз’єм, натиснувши
на вушко фіксатора.
6. Витягніть блок лампи, замініть його і приєднайте роз’єм. Майте
на увазі, що лампа з патроном - це єдиний блок, і їх потрібно
замінювати разом.
7. Вставте патрон лампи у блок ліхтаря, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
8. Закріпіть блок ліхтаря, для цього закрутіть три гвинти.

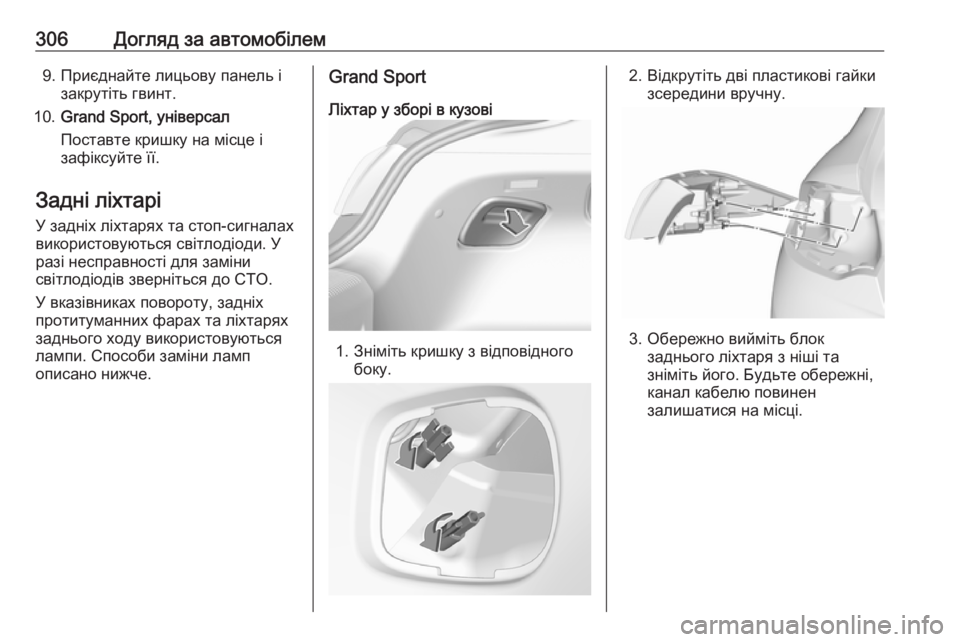

306Догляд за автомобілем9. Приєднайте лицьову панель ізакрутіть гвинт.
10. Grand Sport, універсал
Поставте кришку на місце і
зафіксуйте її.
Задні ліхтарі
У задніх ліхтарях та стоп-сигналах
використовуються світлодіоди. У
разі несправності для заміни
світлодіодів зверніться до СТО.
У вказівниках повороту, задніх
протитуманних фарах та ліхтарях
заднього ходу використовуються лампи. Способи заміни ламп
описано нижче.Grand Sport
Ліхтар у зборі в кузові
1. Зніміть кришку з відповідного боку.
2. Відкрутіть дві пластикові гайкизсередини вручну.
3. Обережно вийміть блокзаднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.

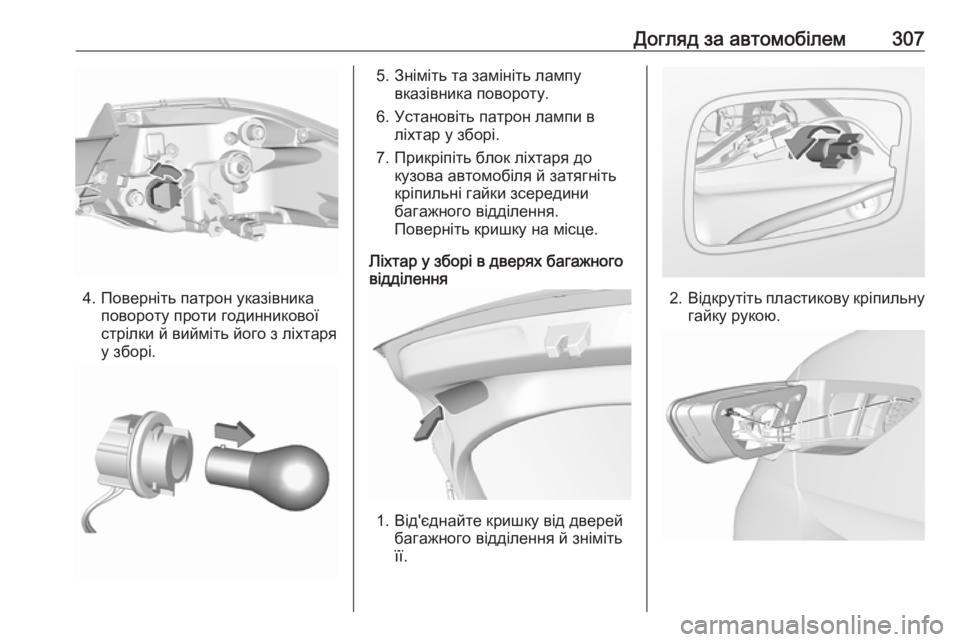

Догляд за автомобілем307
4. Поверніть патрон указівникаповороту проти годинникової
стрілки й вийміть його з ліхтаря
у зборі.
5. Зніміть та замініть лампу вказівника повороту.
6. Установіть патрон лампи в ліхтар у зборі.
7. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
Ліхтар у зборі в дверях багажного
відділення
1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.

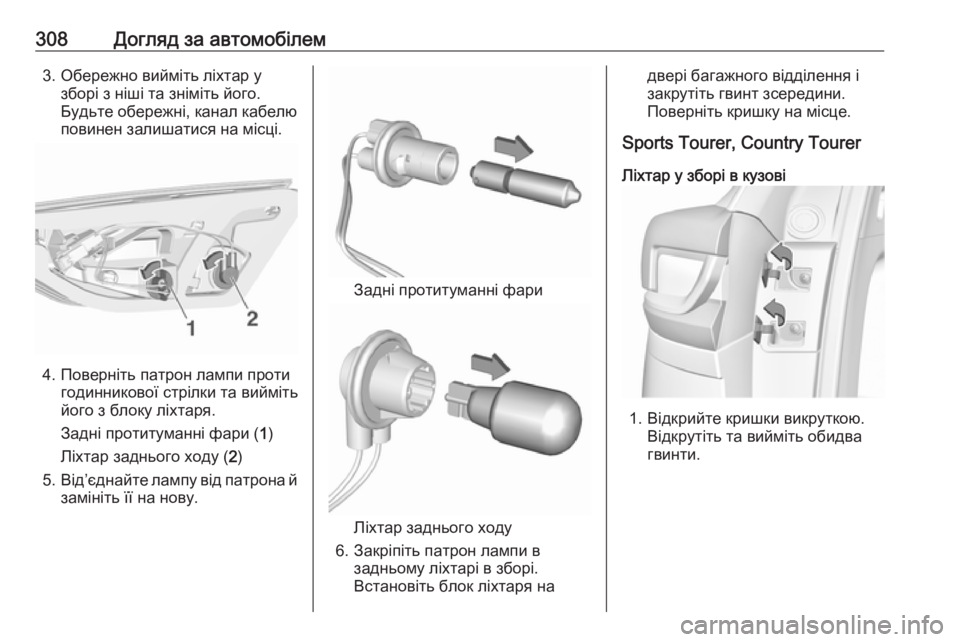

308Догляд за автомобілем3. Обережно вийміть ліхтар узборі з ніші та зніміть його.
Будьте обережні, канал кабелю
повинен залишатися на місці.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.
Задні протитуманні фари ( 1)
Ліхтар заднього ходу ( 2)
5. Від’єднайте лампу від патрона й
замініть її на нову.
Задні протитуманні фари
Ліхтар заднього ходу
6. Закріпіть патрон лампи в задньому ліхтарі в зборі.
Встановіть блок ліхтаря на
двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
Sports Tourer, Country Tourer
Ліхтар у зборі в кузові
1. Відкрийте кришки викруткою. Відкрутіть та вийміть обидва
гвинти.
