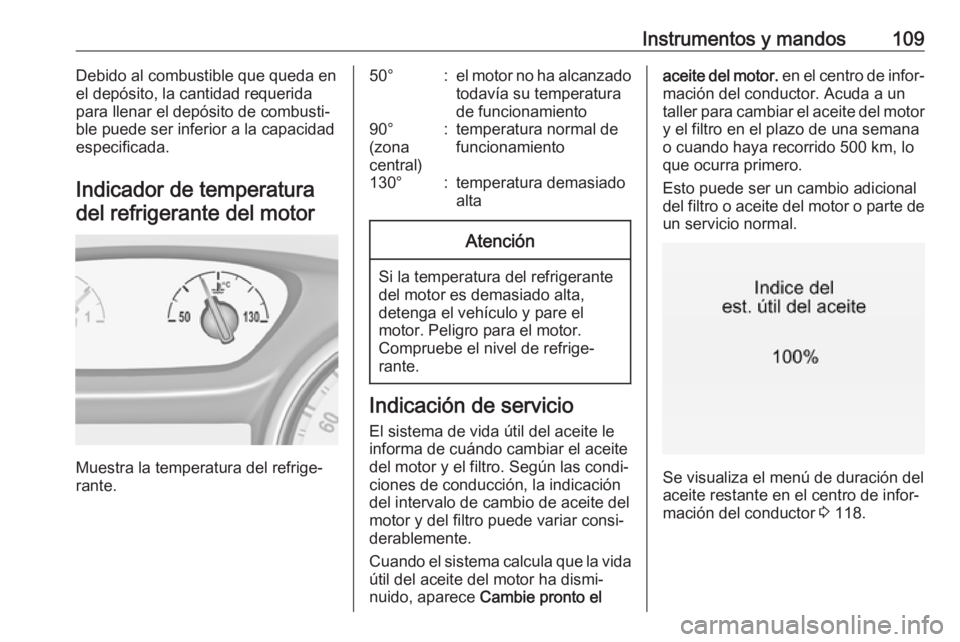

Instrumentos y mandos109Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito de combusti‐
ble puede ser inferior a la capacidad
especificada.
Indicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
50°:el motor no ha alcanzado todavía su temperatura
de funcionamiento90°
(zona
central):temperatura normal de
funcionamiento130°:temperatura demasiado
altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta,
detenga el vehículo y pare el
motor. Peligro para el motor.
Compruebe el nivel de refrige‐
rante.
Indicación de servicio
El sistema de vida útil del aceite le
informa de cuándo cambiar el aceite
del motor y el filtro. Según las condi‐
ciones de conducción, la indicación
del intervalo de cambio de aceite del motor y del filtro puede variar consi‐
derablemente.
Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐
nuido, aparece Cambie pronto el
aceite del motor. en el centro de infor‐
mación del conductor. Acuda a un
taller para cambiar el aceite del motor
y el filtro en el plazo de una semana
o cuando haya recorrido 500 km, lo
que ocurra primero.
Esto puede ser un cambio adicional
del filtro o aceite del motor o parte de
un servicio normal.
Se visualiza el menú de duración del
aceite restante en el centro de infor‐ mación del conductor 3 118.

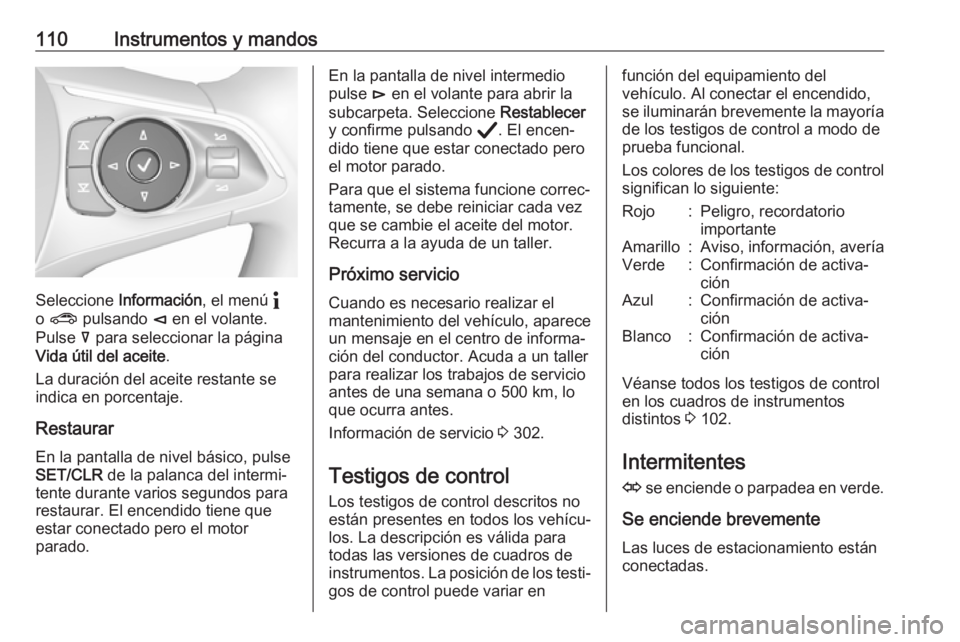

110Instrumentos y mandos
Seleccione Información , el menú "
o ? pulsando è en el volante.
Pulse å para seleccionar la página
Vida útil del aceite .
La duración del aceite restante se indica en porcentaje.
Restaurar
En la pantalla de nivel básico, pulse
SET/CLR de la palanca del intermi‐
tente durante varios segundos para
restaurar. El encendido tiene que estar conectado pero el motor
parado.
En la pantalla de nivel intermedio
pulse é en el volante para abrir la
subcarpeta. Seleccione Restablecer
y confirme pulsando Å. El encen‐
dido tiene que estar conectado pero
el motor parado.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor. Recurra a la ayuda de un taller.
Próximo servicio
Cuando es necesario realizar el
mantenimiento del vehículo, aparece
un mensaje en el centro de informa‐
ción del conductor. Acuda a un taller
para realizar los trabajos de servicio
antes de una semana o 500 km, lo
que ocurra antes.
Información de servicio 3 302.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos. La posición de los testi‐ gos de control puede variar enfunción del equipamiento del
vehículo. Al conectar el encendido,
se iluminarán brevemente la mayoría
de los testigos de control a modo de
prueba funcional.
Los colores de los testigos de control significan lo siguiente:Rojo:Peligro, recordatorio
importanteAmarillo:Aviso, información, averíaVerde:Confirmación de activa‐
ciónAzul:Confirmación de activa‐
ciónBlanco:Confirmación de activa‐
ción
Véanse todos los testigos de control
en los cuadros de instrumentos
distintos 3 102.
Intermitentes O se enciende o parpadea en verde.
Se enciende brevemente Las luces de estacionamiento están
conectadas.

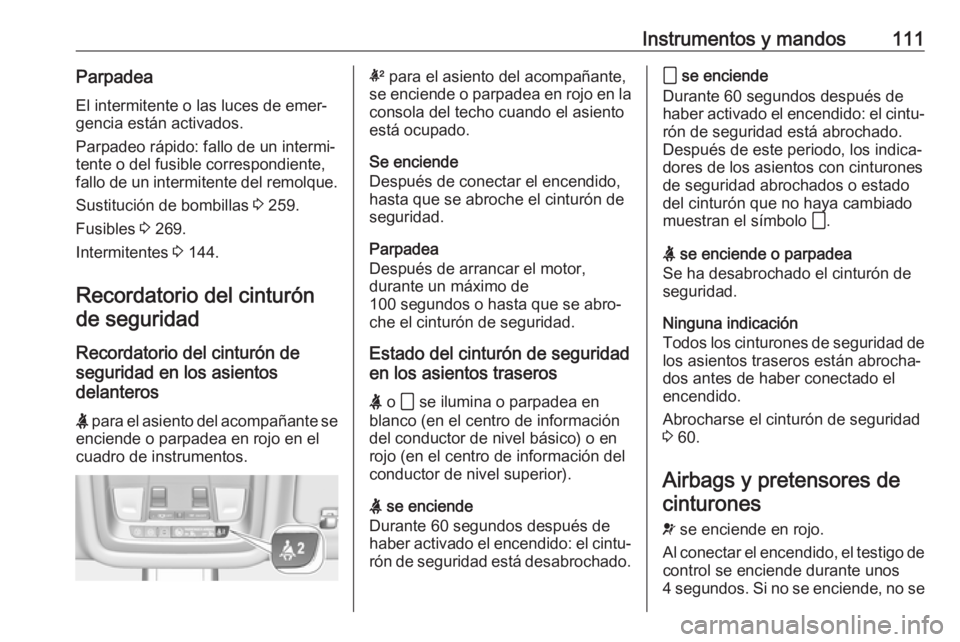

Instrumentos y mandos111ParpadeaEl intermitente o las luces de emer‐
gencia están activados.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 259.
Fusibles 3 269.
Intermitentes 3 144.
Recordatorio del cinturón de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del acompañante se
enciende o parpadea en rojo en el
cuadro de instrumentos.k para el asiento del acompañante,
se enciende o parpadea en rojo en la consola del techo cuando el asiento
está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor,
durante un máximo de
100 segundos o hasta que se abro‐
che el cinturón de seguridad.
Estado del cinturón de seguridad
en los asientos traseros
X o > se ilumina o parpadea en
blanco (en el centro de información
del conductor de nivel básico) o en
rojo (en el centro de información del conductor de nivel superior).
X se enciende
Durante 60 segundos después de
haber activado el encendido: el cintu‐ rón de seguridad está desabrochado.> se enciende
Durante 60 segundos después de
haber activado el encendido: el cintu‐ rón de seguridad está abrochado.
Después de este periodo, los indica‐
dores de los asientos con cinturones
de seguridad abrochados o estado
del cinturón que no haya cambiado
muestran el símbolo >.
X se enciende o parpadea
Se ha desabrochado el cinturón de
seguridad.
Ninguna indicación
Todos los cinturones de seguridad de
los asientos traseros están abrocha‐
dos antes de haber conectado el
encendido.
Abrocharse el cinturón de seguridad
3 60.
Airbags y pretensores de cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
4 segundos. Si no se enciende, no se

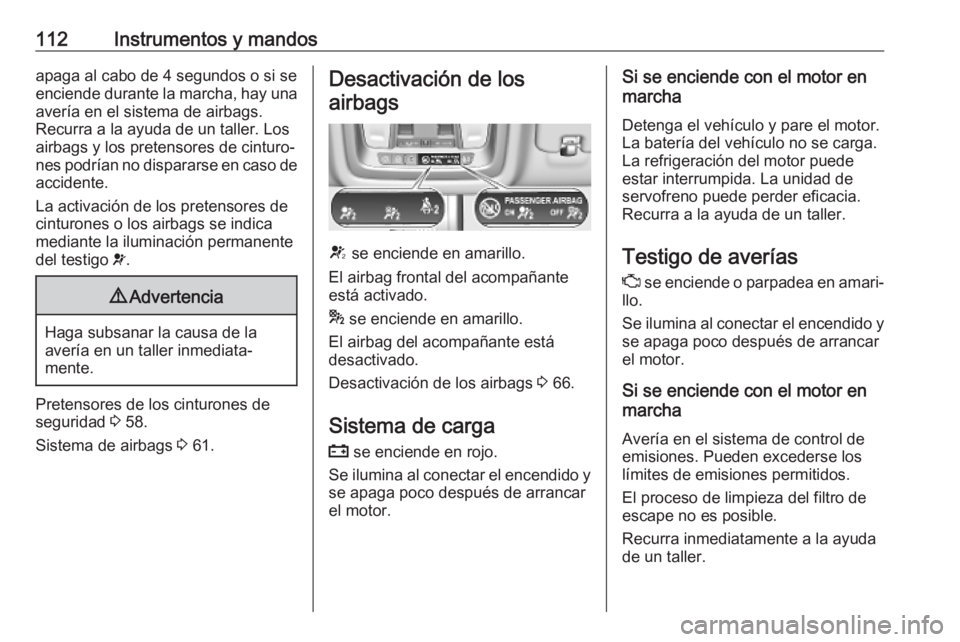

112Instrumentos y mandosapaga al cabo de 4 segundos o si se
enciende durante la marcha, hay una avería en el sistema de airbags.
Recurra a la ayuda de un taller. Los
airbags y los pretensores de cinturo‐
nes podrían no dispararse en caso de
accidente.
La activación de los pretensores de
cinturones o los airbags se indica
mediante la iluminación permanente
del testigo v.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Pretensores de los cinturones de
seguridad 3 58.
Sistema de airbags 3 61.
Desactivación de los
airbags
V se enciende en amarillo.
El airbag frontal del acompañante
está activado.
* se enciende en amarillo.
El airbag del acompañante está
desactivado.
Desactivación de los airbags 3 66.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede
estar interrumpida. La unidad de
servofreno puede perder eficacia.
Recurra a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en amari‐
llo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los
límites de emisiones permitidos.
El proceso de limpieza del filtro de
escape no es posible.
Recurra inmediatamente a la ayuda
de un taller.

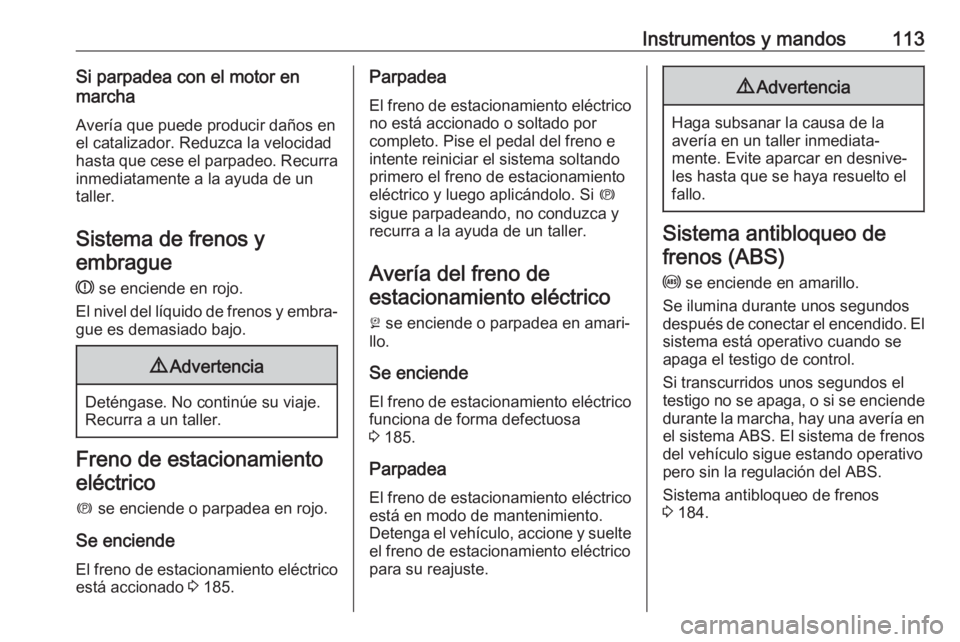

Instrumentos y mandos113Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un
taller.
Sistema de frenos y embrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Freno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 185.
Parpadea
El freno de estacionamiento eléctrico
no está accionado o soltado por
completo. Pise el pedal del freno e
intente reiniciar el sistema soltando
primero el freno de estacionamiento eléctrico y luego aplicándolo. Si m
sigue parpadeando, no conduzca y recurra a la ayuda de un taller.
Avería del freno de estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 185.
Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento.
Detenga el vehículo, accione y suelte
el freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente. Evite aparcar en desnive‐
les hasta que se haya resuelto el
fallo.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 184.

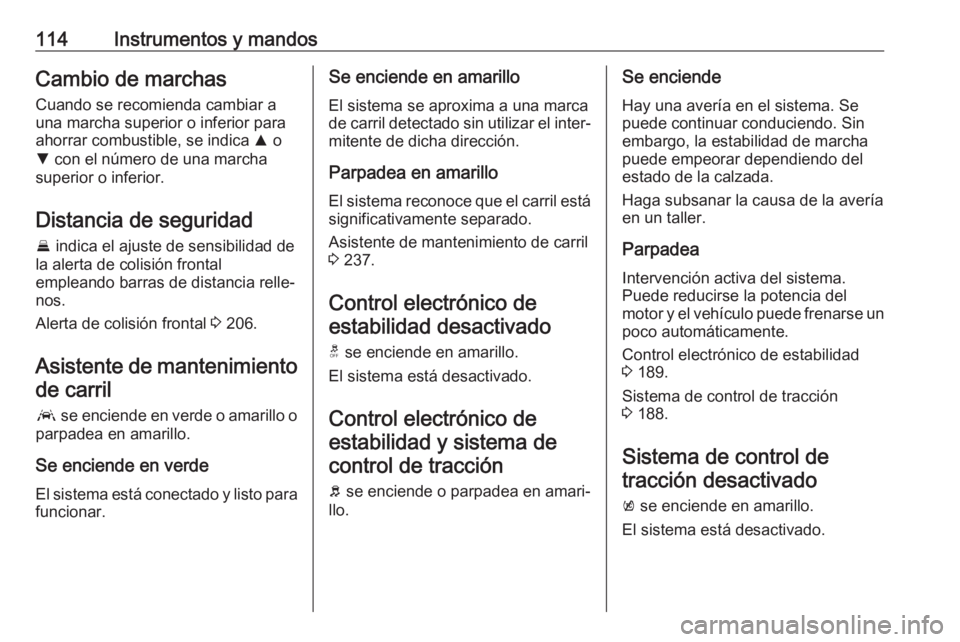

114Instrumentos y mandosCambio de marchasCuando se recomienda cambiar a
una marcha superior o inferior para
ahorrar combustible, se indica R o
S con el número de una marcha
superior o inferior.
Distancia de seguridad E indica el ajuste de sensibilidad de
la alerta de colisión frontal
empleando barras de distancia relle‐
nos.
Alerta de colisión frontal 3 206.
Asistente de mantenimiento de carril
a se enciende en verde o amarillo o
parpadea en amarillo.
Se enciende en verde
El sistema está conectado y listo para
funcionar.Se enciende en amarillo
El sistema se aproxima a una marca
de carril detectado sin utilizar el inter‐
mitente de dicha dirección.
Parpadea en amarillo El sistema reconoce que el carril está
significativamente separado.
Asistente de mantenimiento de carril
3 237.
Control electrónico de estabilidad desactivado
t se enciende en amarillo.
El sistema está desactivado.
Control electrónico deestabilidad y sistema decontrol de tracción
b se enciende o parpadea en amari‐
llo.Se enciende
Hay una avería en el sistema. Sepuede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del
estado de la calzada.
Haga subsanar la causa de la avería en un taller.
Parpadea Intervención activa del sistema.
Puede reducirse la potencia del
motor y el vehículo puede frenarse un
poco automáticamente.
Control electrónico de estabilidad
3 189.
Sistema de control de tracción
3 188.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.

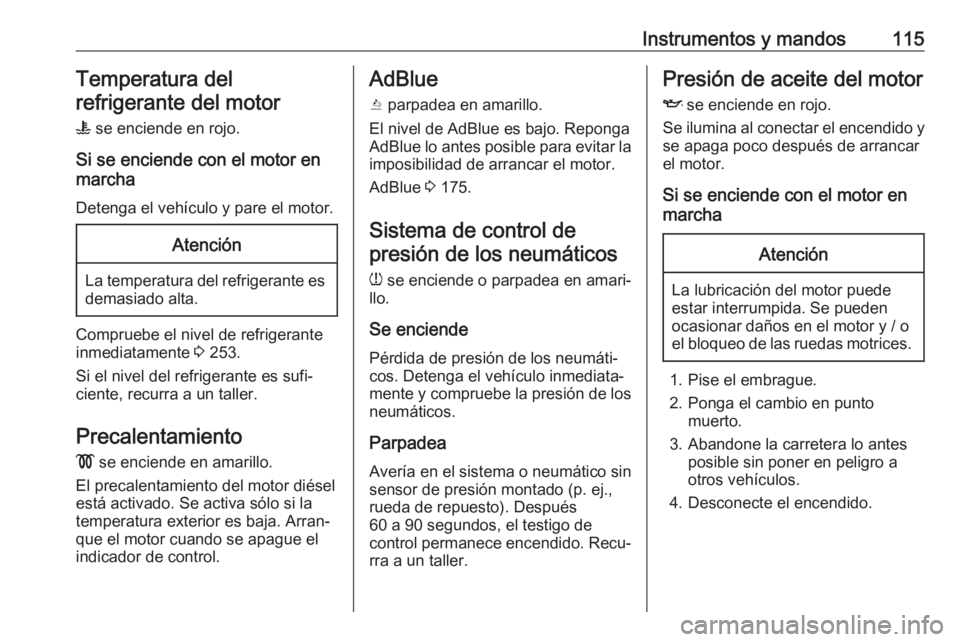

Instrumentos y mandos115Temperatura del
refrigerante del motor
W se enciende en rojo.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.Atención
La temperatura del refrigerante esdemasiado alta.
Compruebe el nivel de refrigerante
inmediatamente 3 253.
Si el nivel del refrigerante es sufi‐
ciente, recurra a un taller.
Precalentamiento ! se enciende en amarillo.
El precalentamiento del motor diésel
está activado. Se activa sólo si la
temperatura exterior es baja. Arran‐
que el motor cuando se apague el
indicador de control.
AdBlue
Y parpadea en amarillo.
El nivel de AdBlue es bajo. Reponga
AdBlue lo antes posible para evitar la
imposibilidad de arrancar el motor.
AdBlue 3 175.
Sistema de control de presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después
60 a 90 segundos, el testigo de
control permanece encendido. Recu‐
rra a un taller.Presión de aceite del motor
I se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede
estar interrumpida. Se pueden
ocasionar daños en el motor y / o
el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.

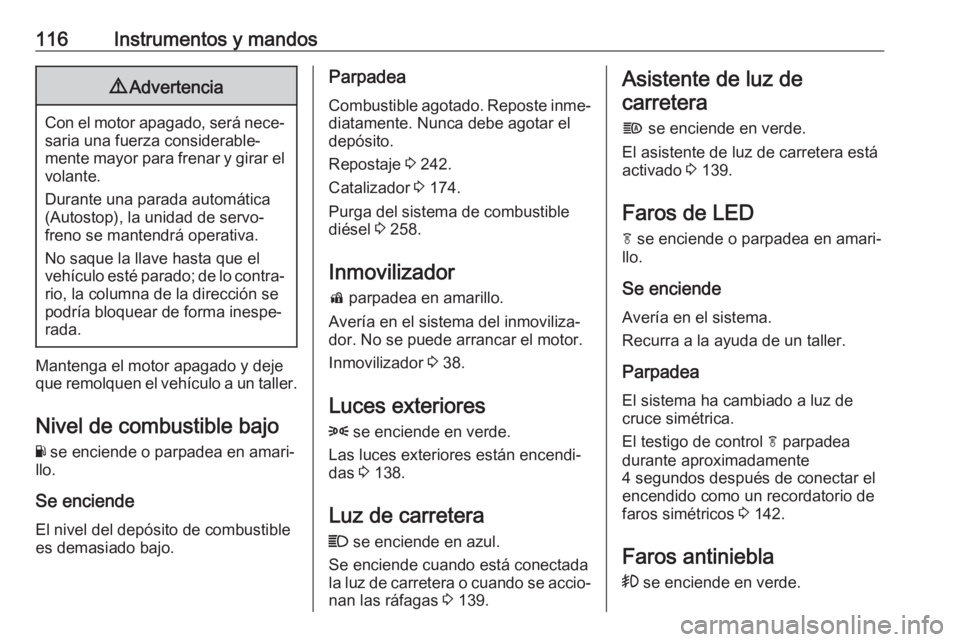

116Instrumentos y mandos9Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante.
Durante una parada automática
(Autostop), la unidad de servo‐
freno se mantendrá operativa.
No saque la llave hasta que el
vehículo esté parado; de lo contra‐
rio, la columna de la dirección se
podría bloquear de forma inespe‐
rada.
Mantenga el motor apagado y deje
que remolquen el vehículo a un taller.
Nivel de combustible bajo Y se enciende o parpadea en amari‐
llo.
Se enciende El nivel del depósito de combustible
es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐ diatamente. Nunca debe agotar el
depósito.
Repostaje 3 242.
Catalizador 3 174.
Purga del sistema de combustible
diésel 3 258.
Inmovilizador d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Inmovilizador 3 38.
Luces exteriores
8 se enciende en verde.
Las luces exteriores están encendi‐
das 3 138.
Luz de carretera
C se enciende en azul.
Se enciende cuando está conectada
la luz de carretera o cuando se accio‐ nan las ráfagas 3 139.Asistente de luz de
carretera
f se enciende en verde.
El asistente de luz de carretera está
activado 3 139.
Faros de LED
f se enciende o parpadea en amari‐
llo.
Se enciende
Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea El sistema ha cambiado a luz de
cruce simétrica.
El testigo de control f parpadea
durante aproximadamente
4 segundos después de conectar el
encendido como un recordatorio de faros simétricos 3 142.
Faros antiniebla
> se enciende en verde.

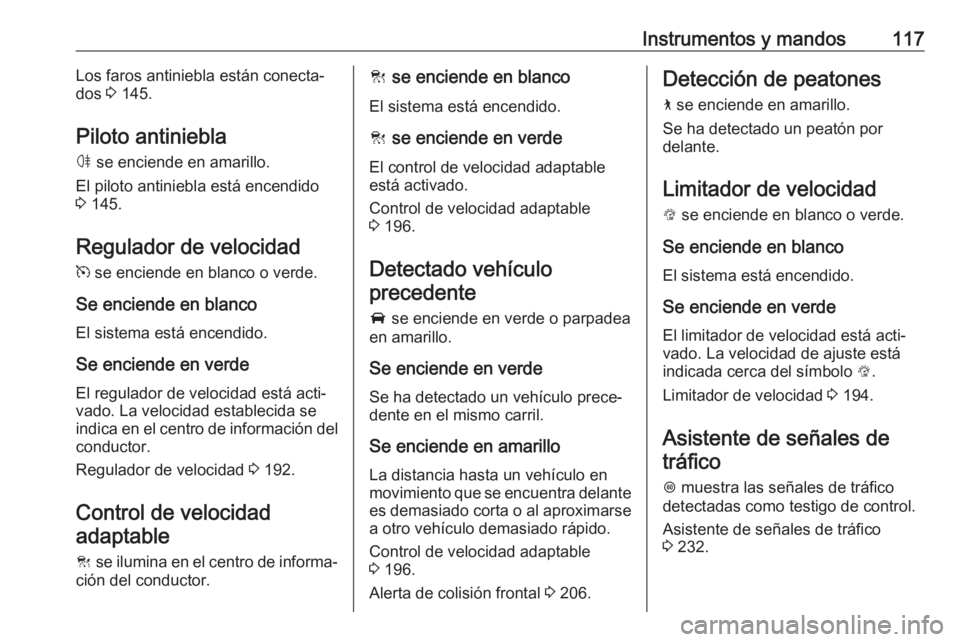

Instrumentos y mandos117Los faros antiniebla están conecta‐
dos 3 145.
Piloto antiniebla ø se enciende en amarillo.
El piloto antiniebla está encendido
3 145.
Regulador de velocidad
m se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El regulador de velocidad está acti‐
vado. La velocidad establecida se
indica en el centro de información del
conductor.
Regulador de velocidad 3 192.
Control de velocidad
adaptable
C se ilumina en el centro de informa‐
ción del conductor.C se enciende en blanco
El sistema está encendido.
C se enciende en verde
El control de velocidad adaptable
está activado.
Control de velocidad adaptable
3 196.
Detectado vehículo precedente
A se enciende en verde o parpadea
en amarillo.
Se enciende en verde
Se ha detectado un vehículo prece‐
dente en el mismo carril.
Se enciende en amarillo
La distancia hasta un vehículo en
movimiento que se encuentra delante
es demasiado corta o al aproximarse a otro vehículo demasiado rápido.
Control de velocidad adaptable
3 196.
Alerta de colisión frontal 3 206.Detección de peatones
7 se enciende en amarillo.
Se ha detectado un peatón por
delante.
Limitador de velocidad
L se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El limitador de velocidad está acti‐
vado. La velocidad de ajuste está
indicada cerca del símbolo L.
Limitador de velocidad 3 194.
Asistente de señales de tráfico
L muestra las señales de tráfico
detectadas como testigo de control.
Asistente de señales de tráfico
3 232.

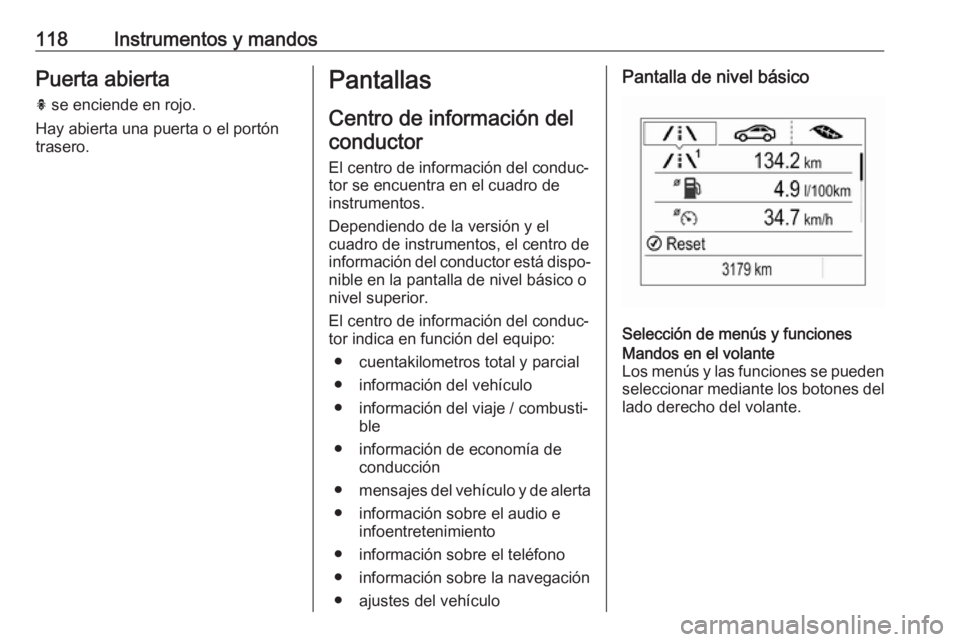

118Instrumentos y mandosPuerta abierta
h se enciende en rojo.
Hay abierta una puerta o el portón
trasero.Pantallas
Centro de información del conductor
El centro de información del conduc‐
tor se encuentra en el cuadro de
instrumentos.
Dependiendo de la versión y el
cuadro de instrumentos, el centro de información del conductor está dispo‐
nible en la pantalla de nivel básico o
nivel superior.
El centro de información del conduc‐ tor indica en función del equipo:
● cuentakilometros total y parcial
● información del vehículo
● información del viaje / combusti‐ ble
● información de economía de conducción
● mensajes del vehículo y de alerta
● información sobre el audio e infoentretenimiento
● información sobre el teléfono
● información sobre la navegación
● ajustes del vehículoPantalla de nivel básico
Selección de menús y funciones
Mandos en el volante
Los menús y las funciones se pueden seleccionar mediante los botones del lado derecho del volante.
