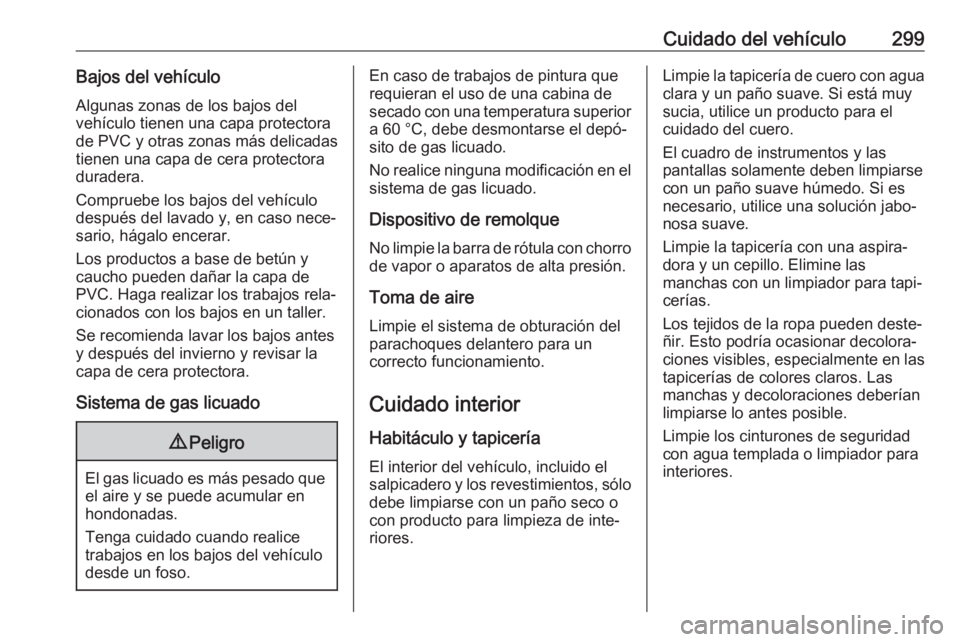

Cuidado del vehículo299Bajos del vehículoAlgunas zonas de los bajos del
vehículo tienen una capa protectora
de PVC y otras zonas más delicadas
tienen una capa de cera protectora
duradera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.
Los productos a base de betún y
caucho pueden dañar la capa de
PVC. Haga realizar los trabajos rela‐
cionados con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.
Sistema de gas licuado9 Peligro
El gas licuado es más pesado que
el aire y se puede acumular en
hondonadas.
Tenga cuidado cuando realice
trabajos en los bajos del vehículo
desde un foso.
En caso de trabajos de pintura que
requieran el uso de una cabina de
secado con una temperatura superior
a 60 °C, debe desmontarse el depó‐
sito de gas licuado.
No realice ninguna modificación en el
sistema de gas licuado.
Dispositivo de remolque No limpie la barra de rótula con chorro
de vapor o aparatos de alta presión.
Toma de aire
Limpie el sistema de obturación del
parachoques delantero para un
correcto funcionamiento.
Cuidado interior Habitáculo y tapiceríaEl interior del vehículo, incluido el
salpicadero y los revestimientos, sólo
debe limpiarse con un paño seco o
con producto para limpieza de inte‐
riores.Limpie la tapicería de cuero con agua
clara y un paño suave. Si está muy
sucia, utilice un producto para el
cuidado del cuero.
El cuadro de instrumentos y las
pantallas solamente deben limpiarse con un paño suave húmedo. Si es
necesario, utilice una solución jabo‐
nosa suave.
Limpie la tapicería con una aspira‐
dora y un cepillo. Elimine las
manchas con un limpiador para tapi‐
cerías.
Los tejidos de la ropa pueden deste‐
ñir. Esto podría ocasionar decolora‐
ciones visibles, especialmente en las tapicerías de colores claros. Las
manchas y decoloraciones deberían
limpiarse lo antes posible.
Limpie los cinturones de seguridad
con agua templada o limpiador para
interiores.

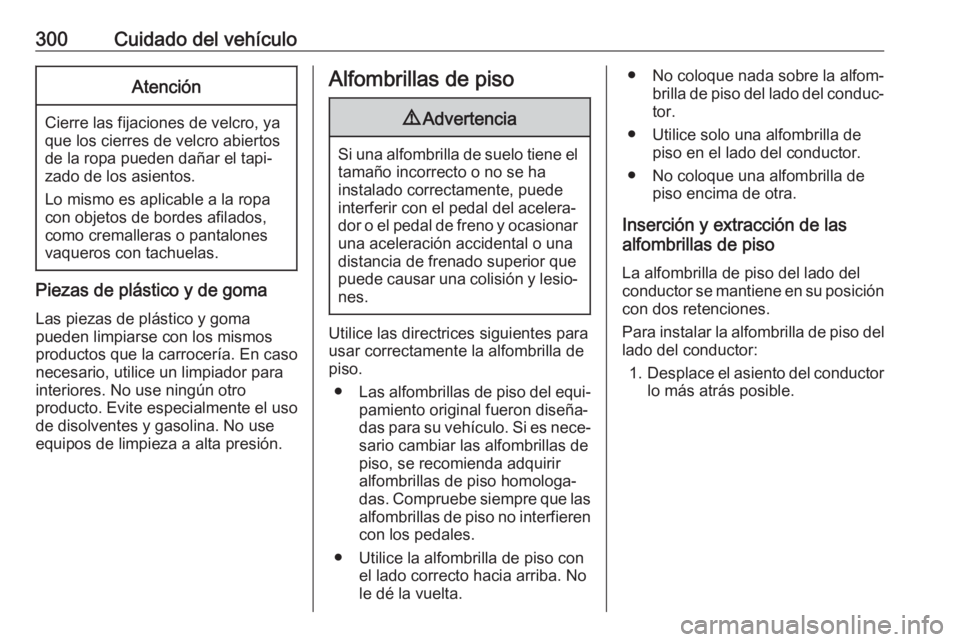

300Cuidado del vehículoAtención
Cierre las fijaciones de velcro, ya
que los cierres de velcro abiertos de la ropa pueden dañar el tapi‐
zado de los asientos.
Lo mismo es aplicable a la ropa
con objetos de bordes afilados,
como cremalleras o pantalones
vaqueros con tachuelas.
Piezas de plástico y de goma
Las piezas de plástico y goma
pueden limpiarse con los mismos
productos que la carrocería. En caso
necesario, utilice un limpiador para
interiores. No use ningún otro
producto. Evite especialmente el uso
de disolventes y gasolina. No use
equipos de limpieza a alta presión.
Alfombrillas de piso9 Advertencia
Si una alfombrilla de suelo tiene el
tamaño incorrecto o no se ha
instalado correctamente, puede
interferir con el pedal del acelera‐
dor o el pedal de freno y ocasionar una aceleración accidental o una
distancia de frenado superior que
puede causar una colisión y lesio‐
nes.
Utilice las directrices siguientes para
usar correctamente la alfombrilla de
piso.
● Las alfombrillas de piso del equi‐
pamiento original fueron diseña‐
das para su vehículo. Si es nece‐ sario cambiar las alfombrillas de
piso, se recomienda adquirir alfombrillas de piso homologa‐das. Compruebe siempre que las alfombrillas de piso no interfieren
con los pedales.
● Utilice la alfombrilla de piso con el lado correcto hacia arriba. No
le dé la vuelta.
● No coloque nada sobre la alfom‐ brilla de piso del lado del conduc‐
tor.
● Utilice solo una alfombrilla de piso en el lado del conductor.
● No coloque una alfombrilla de piso encima de otra.
Inserción y extracción de las
alfombrillas de piso
La alfombrilla de piso del lado del
conductor se mantiene en su posición
con dos retenciones.
Para instalar la alfombrilla de piso del lado del conductor:
1. Desplace el asiento del conductor
lo más atrás posible.

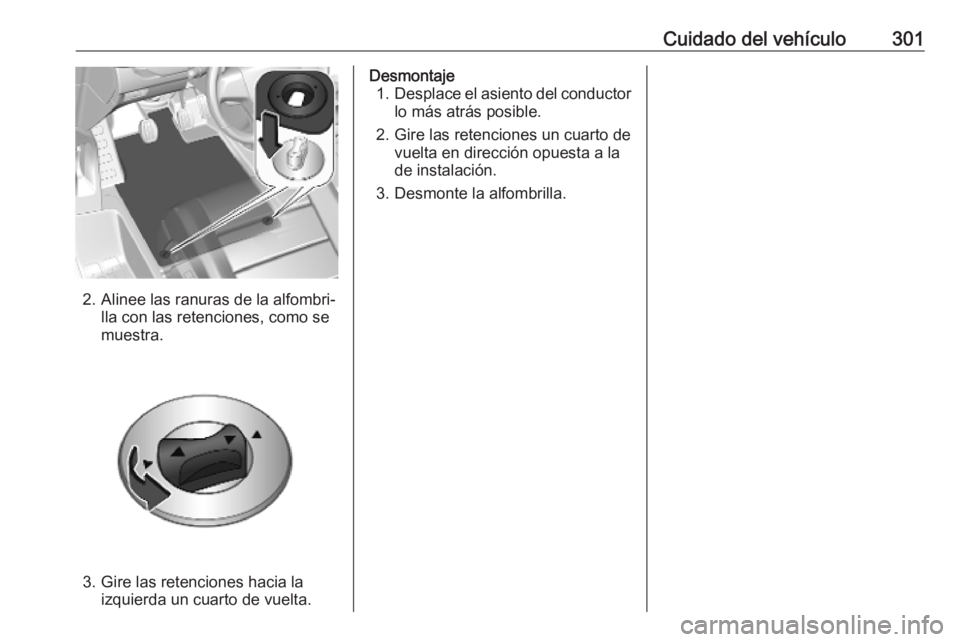

Cuidado del vehículo301
2. Alinee las ranuras de la alfombri‐lla con las retenciones, como se
muestra.
3. Gire las retenciones hacia la izquierda un cuarto de vuelta.
Desmontaje1. Desplace el asiento del conductor
lo más atrás posible.
2. Gire las retenciones un cuarto de vuelta en dirección opuesta a la
de instalación.
3. Desmonte la alfombrilla.

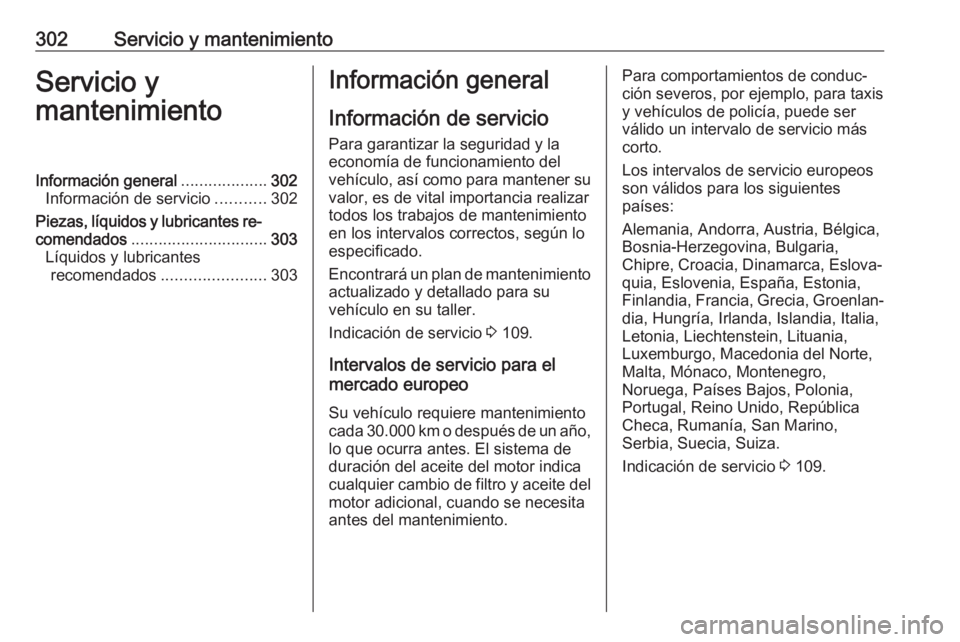

302Servicio y mantenimientoServicio y
mantenimientoInformación general ...................302
Información de servicio ...........302
Piezas, líquidos y lubricantes re‐
comendados .............................. 303
Líquidos y lubricantes recomendados ....................... 303Información general
Información de servicio
Para garantizar la seguridad y la
economía de funcionamiento del
vehículo, así como para mantener su
valor, es de vital importancia realizar
todos los trabajos de mantenimiento
en los intervalos correctos, según lo
especificado.
Encontrará un plan de mantenimiento actualizado y detallado para su
vehículo en su taller.
Indicación de servicio 3 109.
Intervalos de servicio para el
mercado europeo
Su vehículo requiere mantenimiento
cada 30.000 km o después de un año, lo que ocurra antes. El sistema de
duración del aceite del motor indica
cualquier cambio de filtro y aceite del
motor adicional, cuando se necesita
antes del mantenimiento.Para comportamientos de conduc‐
ción severos, por ejemplo, para taxis
y vehículos de policía, puede ser
válido un intervalo de servicio más
corto.
Los intervalos de servicio europeos son válidos para los siguientes
países:
Alemania, Andorra, Austria, Bélgica,
Bosnia-Herzegovina, Bulgaria,
Chipre, Croacia, Dinamarca, Eslova‐
quia, Eslovenia, España, Estonia,
Finlandia, Francia, Grecia, Groenlan‐ dia, Hungría, Irlanda, Islandia, Italia,
Letonia, Liechtenstein, Lituania,
Luxemburgo, Macedonia del Norte,
Malta, Mónaco, Montenegro,
Noruega, Países Bajos, Polonia,
Portugal, Reino Unido, República
Checa, Rumanía, San Marino,
Serbia, Suecia, Suiza.
Indicación de servicio 3 109.

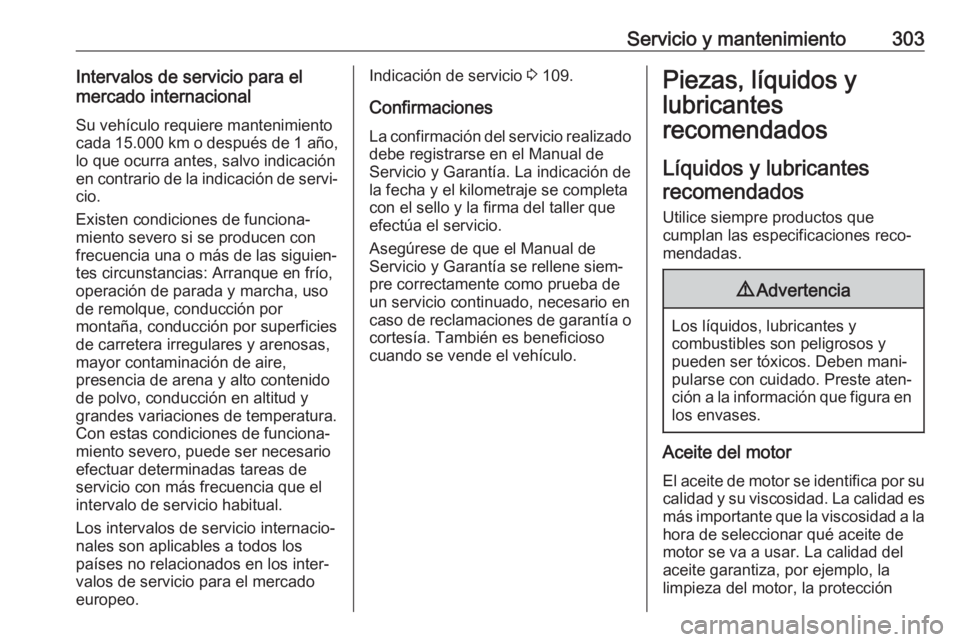

Servicio y mantenimiento303Intervalos de servicio para el
mercado internacional
Su vehículo requiere mantenimiento
cada 15.000 km o después de 1 año,
lo que ocurra antes, salvo indicación
en contrario de la indicación de servi‐ cio.
Existen condiciones de funciona‐
miento severo si se producen con
frecuencia una o más de las siguien‐
tes circunstancias: Arranque en frío,
operación de parada y marcha, uso
de remolque, conducción por
montaña, conducción por superficies
de carretera irregulares y arenosas,
mayor contaminación de aire,
presencia de arena y alto contenido
de polvo, conducción en altitud y grandes variaciones de temperatura.
Con estas condiciones de funciona‐
miento severo, puede ser necesario
efectuar determinadas tareas de
servicio con más frecuencia que el
intervalo de servicio habitual.
Los intervalos de servicio internacio‐
nales son aplicables a todos los
países no relacionados en los inter‐
valos de servicio para el mercado
europeo.Indicación de servicio 3 109.
Confirmaciones
La confirmación del servicio realizado debe registrarse en el Manual de
Servicio y Garantía. La indicación de
la fecha y el kilometraje se completa
con el sello y la firma del taller que
efectúa el servicio.
Asegúrese de que el Manual de
Servicio y Garantía se rellene siem‐
pre correctamente como prueba de
un servicio continuado, necesario en caso de reclamaciones de garantía o
cortesía. También es beneficioso cuando se vende el vehículo.Piezas, líquidos y
lubricantes
recomendados
Líquidos y lubricantesrecomendados
Utilice siempre productos que
cumplan las especificaciones reco‐
mendadas.9 Advertencia
Los líquidos, lubricantes y
combustibles son peligrosos y
pueden ser tóxicos. Deben mani‐ pularse con cuidado. Preste aten‐
ción a la información que figura en
los envases.
Aceite del motor
El aceite de motor se identifica por su calidad y su viscosidad. La calidad es
más importante que la viscosidad a la
hora de seleccionar qué aceite de
motor se va a usar. La calidad del
aceite garantiza, por ejemplo, la
limpieza del motor, la protección

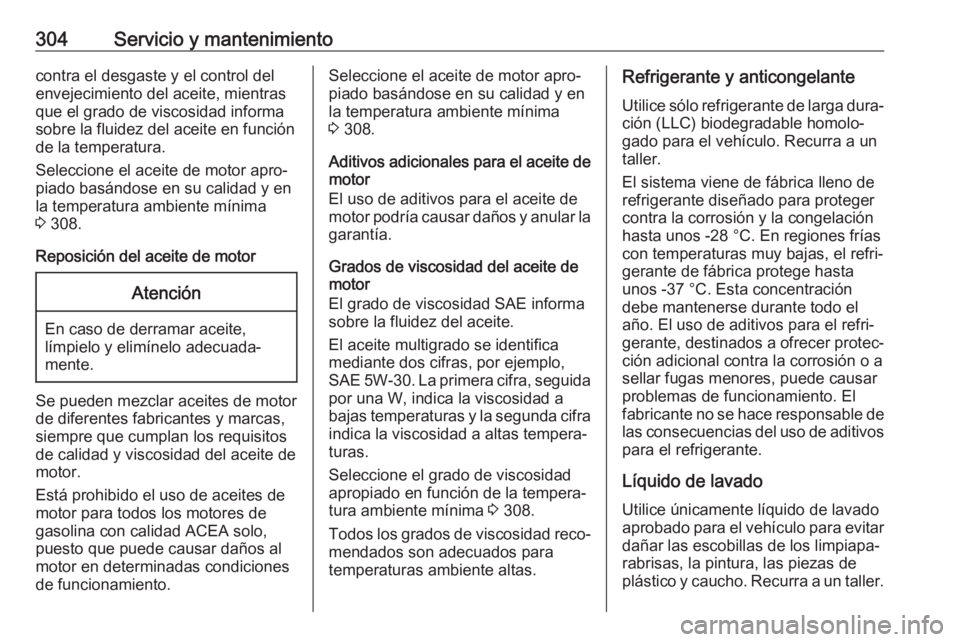

304Servicio y mantenimientocontra el desgaste y el control del
envejecimiento del aceite, mientras
que el grado de viscosidad informa
sobre la fluidez del aceite en función
de la temperatura.
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 308.
Reposición del aceite de motorAtención
En caso de derramar aceite, límpielo y elimínelo adecuada‐
mente.
Se pueden mezclar aceites de motor de diferentes fabricantes y marcas,
siempre que cumplan los requisitos
de calidad y viscosidad del aceite de
motor.
Está prohibido el uso de aceites de
motor para todos los motores de
gasolina con calidad ACEA solo,
puesto que puede causar daños al
motor en determinadas condiciones
de funcionamiento.
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 308.
Aditivos adicionales para el aceite de motor
El uso de aditivos para el aceite de
motor podría causar daños y anular la garantía.
Grados de viscosidad del aceite de motor
El grado de viscosidad SAE informa
sobre la fluidez del aceite.
El aceite multigrado se identifica
mediante dos cifras, por ejemplo,
SAE 5W-30. La primera cifra, seguida
por una W, indica la viscosidad a
bajas temperaturas y la segunda cifra indica la viscosidad a altas tempera‐
turas.
Seleccione el grado de viscosidad
apropiado en función de la tempera‐
tura ambiente mínima 3 308.
Todos los grados de viscosidad reco‐
mendados son adecuados para
temperaturas ambiente altas.Refrigerante y anticongelante
Utilice sólo refrigerante de larga dura‐ ción (LLC) biodegradable homolo‐
gado para el vehículo. Recurra a un
taller.
El sistema viene de fábrica lleno de
refrigerante diseñado para proteger
contra la corrosión y la congelación
hasta unos -28 °C. En regiones frías
con temperaturas muy bajas, el refri‐
gerante de fábrica protege hasta
unos -37 °C. Esta concentración debe mantenerse durante todo el
año. El uso de aditivos para el refri‐ gerante, destinados a ofrecer protec‐
ción adicional contra la corrosión o a
sellar fugas menores, puede causar
problemas de funcionamiento. El
fabricante no se hace responsable de las consecuencias del uso de aditivos
para el refrigerante.
Líquido de lavadoUtilice únicamente líquido de lavado
aprobado para el vehículo para evitar
dañar las escobillas de los limpiapa‐
rabrisas, la pintura, las piezas de
plástico y caucho. Recurra a un taller.

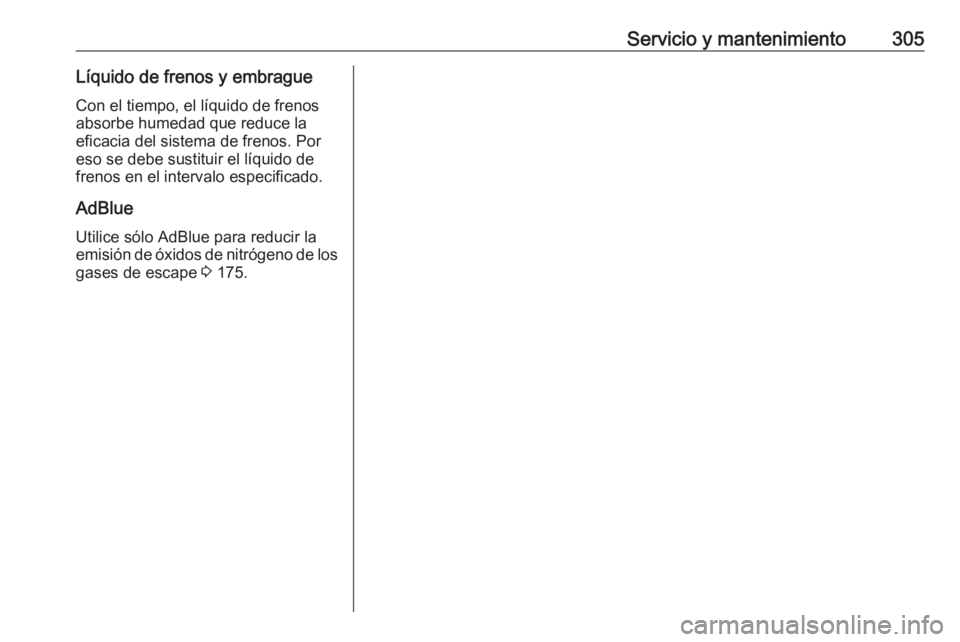

Servicio y mantenimiento305Líquido de frenos y embragueCon el tiempo, el líquido de frenos
absorbe humedad que reduce la
eficacia del sistema de frenos. Por
eso se debe sustituir el líquido de
frenos en el intervalo especificado.
AdBlueUtilice sólo AdBlue para reducir la
emisión de óxidos de nitrógeno de los
gases de escape 3 175.

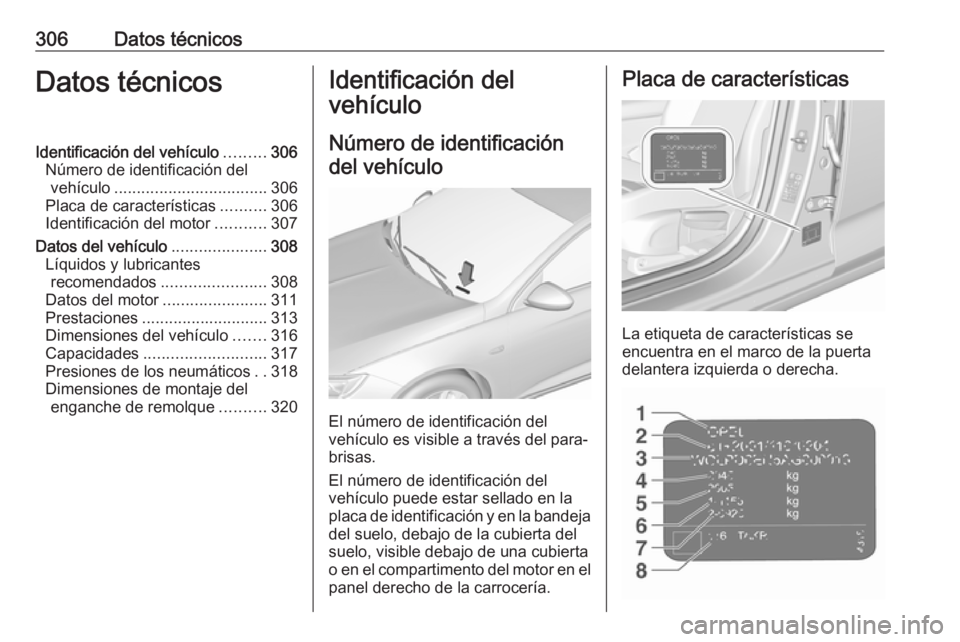

306Datos técnicosDatos técnicosIdentificación del vehículo.........306
Número de identificación del vehículo .................................. 306
Placa de características ..........306
Identificación del motor ...........307
Datos del vehículo .....................308
Líquidos y lubricantes recomendados ....................... 308
Datos del motor .......................311
Prestaciones ............................ 313
Dimensiones del vehículo .......316
Capacidades ........................... 317
Presiones de los neumáticos ..318
Dimensiones de montaje del enganche de remolque ..........320Identificación del
vehículo
Número de identificación del vehículo
El número de identificación del
vehículo es visible a través del para‐ brisas.
El número de identificación del
vehículo puede estar sellado en la
placa de identificación y en la bandeja del suelo, debajo de la cubierta del
suelo, visible debajo de una cubierta
o en el compartimento del motor en el panel derecho de la carrocería.
Placa de características
La etiqueta de características se
encuentra en el marco de la puerta
delantera izquierda o derecha.

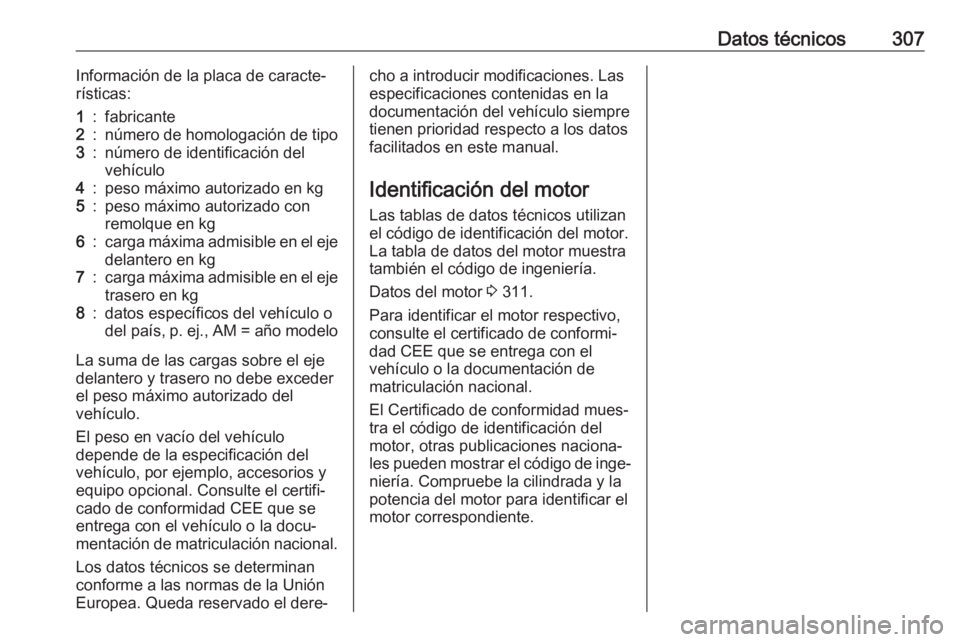

Datos técnicos307Información de la placa de caracte‐
rísticas:1:fabricante2:número de homologación de tipo3:número de identificación del
vehículo4:peso máximo autorizado en kg5:peso máximo autorizado con
remolque en kg6:carga máxima admisible en el eje
delantero en kg7:carga máxima admisible en el eje trasero en kg8:datos específicos del vehículo o
del país, p. ej., AM = año modelo
La suma de las cargas sobre el eje
delantero y trasero no debe exceder
el peso máximo autorizado del
vehículo.
El peso en vacío del vehículo
depende de la especificación del
vehículo, por ejemplo, accesorios y
equipo opcional. Consulte el certifi‐
cado de conformidad CEE que se
entrega con el vehículo o la docu‐
mentación de matriculación nacional.
Los datos técnicos se determinan
conforme a las normas de la Unión
Europea. Queda reservado el dere‐
cho a introducir modificaciones. Las
especificaciones contenidas en la
documentación del vehículo siempre
tienen prioridad respecto a los datos
facilitados en este manual.
Identificación del motor Las tablas de datos técnicos utilizan
el código de identificación del motor.
La tabla de datos del motor muestra también el código de ingeniería.
Datos del motor 3 311.
Para identificar el motor respectivo, consulte el certificado de conformi‐
dad CEE que se entrega con el
vehículo o la documentación de
matriculación nacional.
El Certificado de conformidad mues‐
tra el código de identificación del
motor, otras publicaciones naciona‐
les pueden mostrar el código de inge‐ niería. Compruebe la cilindrada y la
potencia del motor para identificar el
motor correspondiente.

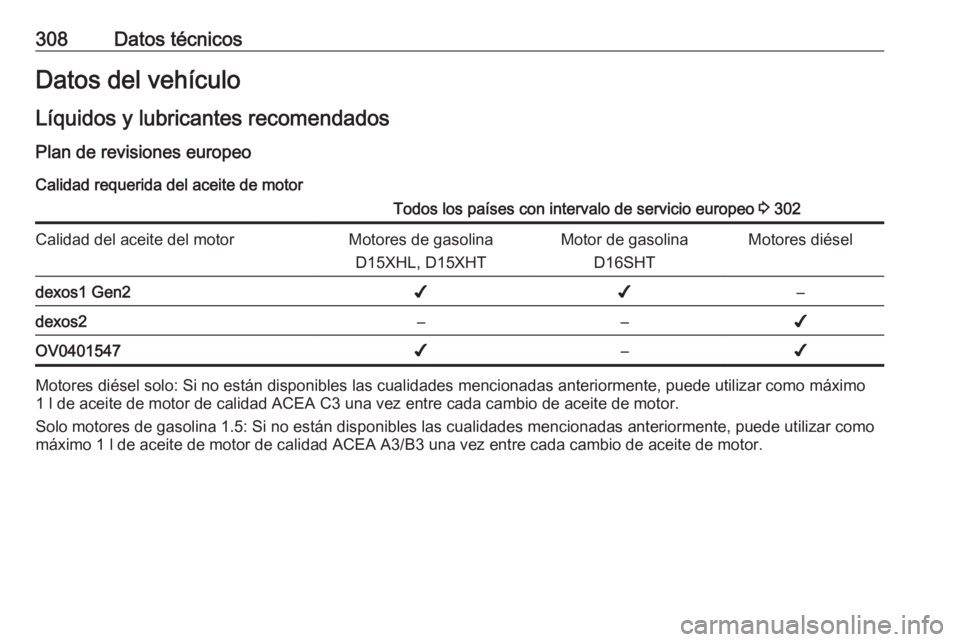

308Datos técnicosDatos del vehículoLíquidos y lubricantes recomendados Plan de revisiones europeo
Calidad requerida del aceite de motorTodos los países con intervalo de servicio europeo 3 302Calidad del aceite del motorMotores de gasolina
D15XHL, D15XHTMotor de gasolina D16SHTMotores diéseldexos1 Gen2✔✔–dexos2––✔OV0401547✔–✔
Motores diésel solo: Si no están disponibles las cualidades mencionadas anteriormente, puede utilizar como máximo1 l de aceite de motor de calidad ACEA C3 una vez entre cada cambio de aceite de motor.
Solo motores de gasolina 1.5: Si no están disponibles las cualidades mencionadas anteriormente, puede utilizar como
máximo 1 l de aceite de motor de calidad ACEA A3/B3 una vez entre cada cambio de aceite de motor.
