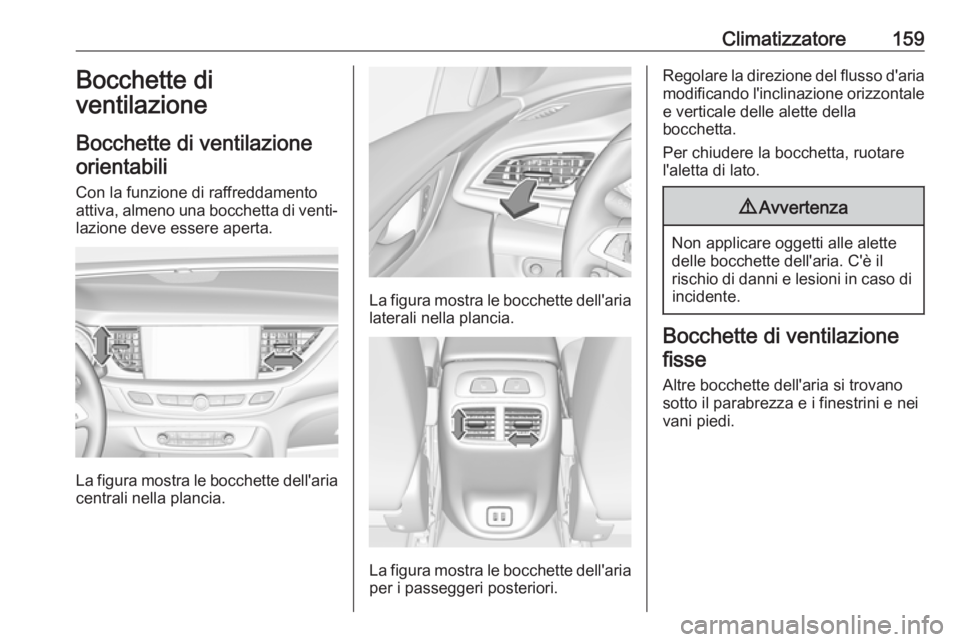

Climatizzatore159Bocchette di
ventilazione
Bocchette di ventilazione orientabili
Con la funzione di raffreddamento
attiva, almeno una bocchetta di venti‐ lazione deve essere aperta.
La figura mostra le bocchette dell'ariacentrali nella plancia.
La figura mostra le bocchette dell'arialaterali nella plancia.
La figura mostra le bocchette dell'ariaper i passeggeri posteriori.
Regolare la direzione del flusso d'aria
modificando l'inclinazione orizzontale
e verticale delle alette della
bocchetta.
Per chiudere la bocchetta, ruotare
l'aletta di lato.9 Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il
rischio di danni e lesioni in caso di
incidente.
Bocchette di ventilazione
fisse
Altre bocchette dell'aria si trovano
sotto il parabrezza e i finestrini e nei vani piedi.

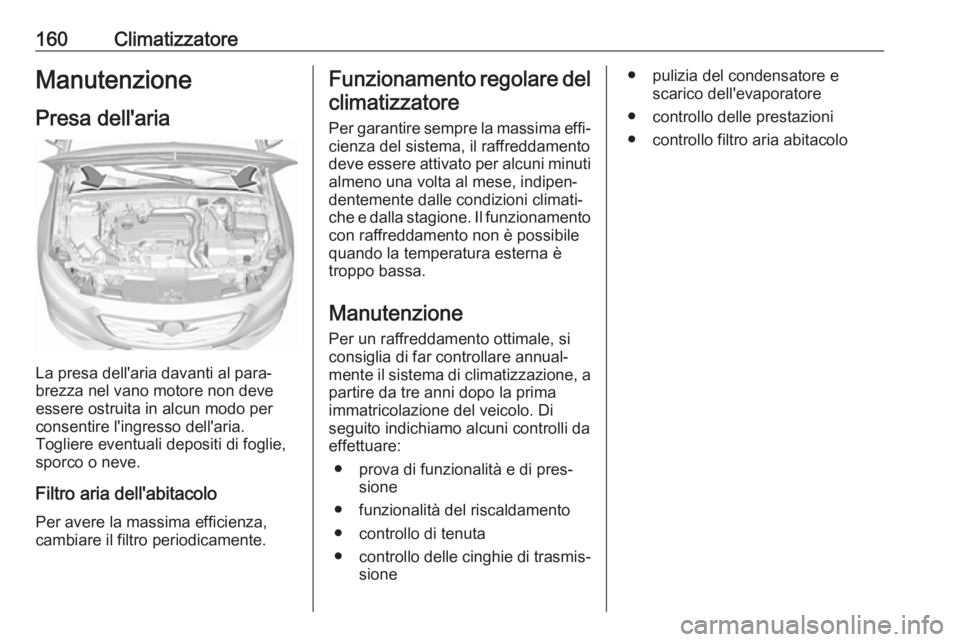

160ClimatizzatoreManutenzione
Presa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve
essere ostruita in alcun modo per
consentire l'ingresso dell'aria.
Togliere eventuali depositi di foglie,
sporco o neve.
Filtro aria dell'abitacolo
Per avere la massima efficienza,
cambiare il filtro periodicamente.
Funzionamento regolare del
climatizzatore
Per garantire sempre la massima effi‐ cienza del sistema, il raffreddamento
deve essere attivato per alcuni minuti almeno una volta al mese, indipen‐
dentemente dalle condizioni climati‐
che e dalla stagione. Il funzionamento
con raffreddamento non è possibile
quando la temperatura esterna è
troppo bassa.
Manutenzione
Per un raffreddamento ottimale, si
consiglia di far controllare annual‐
mente il sistema di climatizzazione, a partire da tre anni dopo la prima
immatricolazione del veicolo. Di
seguito indichiamo alcuni controlli da
effettuare:
● prova di funzionalità e di pres‐ sione
● funzionalità del riscaldamento ● controllo di tenuta
● controllo delle cinghie di trasmis‐
sione● pulizia del condensatore e scarico dell'evaporatore
● controllo delle prestazioni
● controllo filtro aria abitacolo

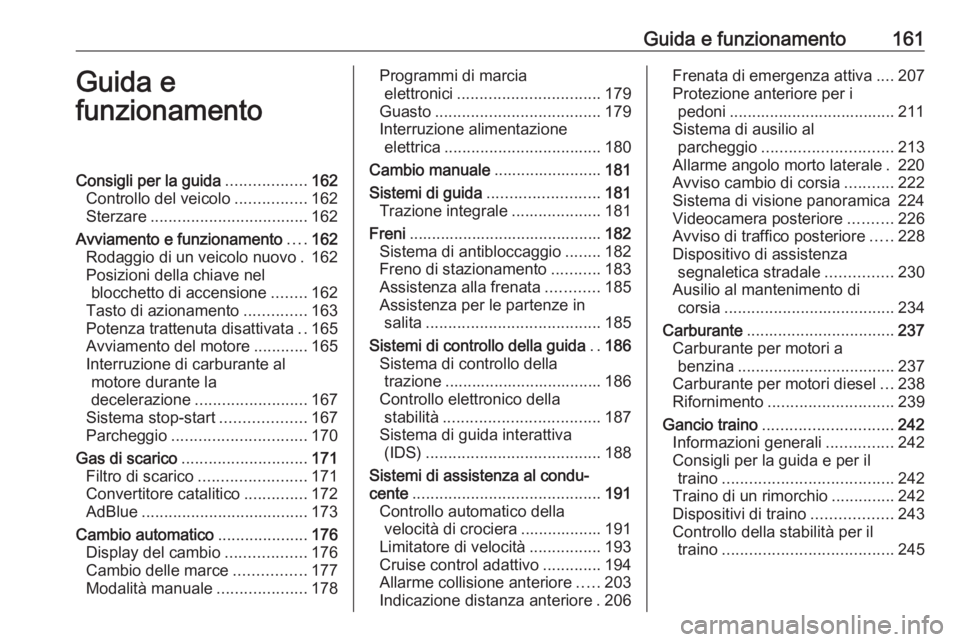

Guida e funzionamento161Guida e
funzionamentoConsigli per la guida ..................162
Controllo del veicolo ................162
Sterzare ................................... 162
Avviamento e funzionamento ....162
Rodaggio di un veicolo nuovo . 162
Posizioni della chiave nel blocchetto di accensione ........162
Tasto di azionamento ..............163
Potenza trattenuta disattivata ..165
Avviamento del motore ............165
Interruzione di carburante al motore durante la
decelerazione ......................... 167
Sistema stop-start ...................167
Parcheggio .............................. 170
Gas di scarico ............................ 171
Filtro di scarico ........................ 171
Convertitore catalitico ..............172
AdBlue ..................................... 173
Cambio automatico ....................176
Display del cambio ..................176
Cambio delle marce ................177
Modalità manuale ....................178Programmi di marcia
elettronici ................................ 179
Guasto ..................................... 179
Interruzione alimentazione elettrica ................................... 180
Cambio manuale ........................181
Sistemi di guida ......................... 181
Trazione integrale ....................181
Freni ........................................... 182
Sistema di antibloccaggio ........182
Freno di stazionamento ...........183
Assistenza alla frenata ............185
Assistenza per le partenze in salita ....................................... 185
Sistemi di controllo della guida ..186
Sistema di controllo della trazione ................................... 186
Controllo elettronico della stabilità ................................... 187
Sistema di guida interattiva (IDS) ....................................... 188
Sistemi di assistenza al condu‐
cente .......................................... 191
Controllo automatico della velocità di crociera .................. 191
Limitatore di velocità ................193
Cruise control adattivo .............194
Allarme collisione anteriore .....203
Indicazione distanza anteriore . 206Frenata di emergenza attiva ....207
Protezione anteriore per i pedoni ..................................... 211
Sistema di ausilio al parcheggio ............................. 213
Allarme angolo morto laterale . 220
Avviso cambio di corsia ...........222
Sistema di visione panoramica 224
Videocamera posteriore ..........226
Avviso di traffico posteriore .....228
Dispositivo di assistenza segnaletica stradale ...............230
Ausilio al mantenimento di corsia ...................................... 234
Carburante ................................. 237
Carburante per motori a benzina ................................... 237
Carburante per motori diesel ...238
Rifornimento ............................ 239
Gancio traino ............................. 242
Informazioni generali ...............242
Consigli per la guida e per il traino ...................................... 242
Traino di un rimorchio ..............242
Dispositivi di traino ..................243
Controllo della stabilità per il traino ...................................... 245

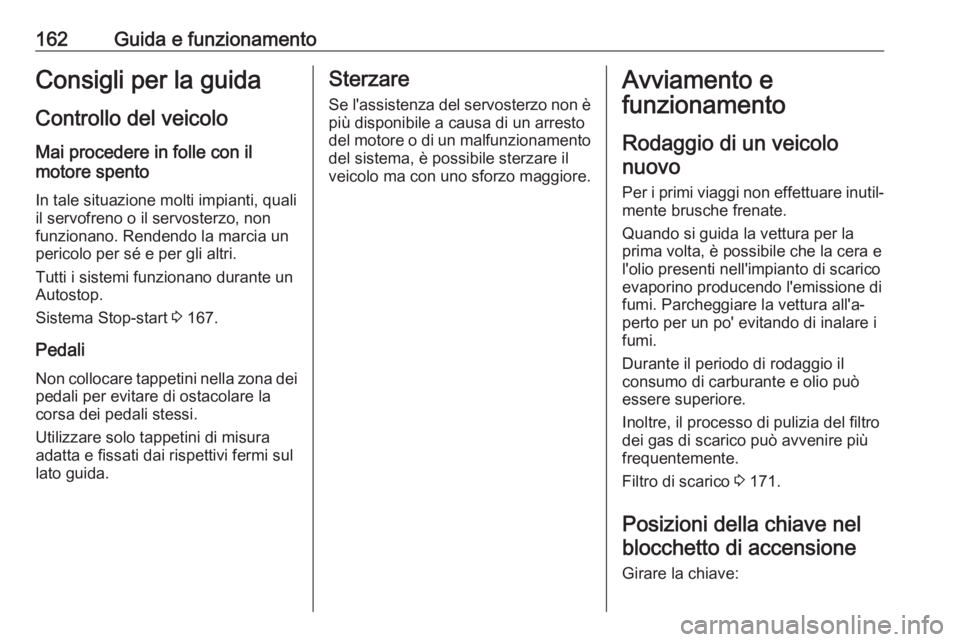

162Guida e funzionamentoConsigli per la guidaControllo del veicolo
Mai procedere in folle con il
motore spento
In tale situazione molti impianti, quali
il servofreno o il servosterzo, non funzionano. Rendendo la marcia un
pericolo per sé e per gli altri.
Tutti i sistemi funzionano durante un
Autostop.
Sistema Stop-start 3 167.
Pedali Non collocare tappetini nella zona dei
pedali per evitare di ostacolare la corsa dei pedali stessi.
Utilizzare solo tappetini di misura adatta e fissati dai rispettivi fermi sul
lato guida.Sterzare
Se l'assistenza del servosterzo non èpiù disponibile a causa di un arresto
del motore o di un malfunzionamento
del sistema, è possibile sterzare il
veicolo ma con uno sforzo maggiore.Avviamento e
funzionamento
Rodaggio di un veicolo nuovo
Per i primi viaggi non effettuare inutil‐ mente brusche frenate.
Quando si guida la vettura per la
prima volta, è possibile che la cera e l'olio presenti nell'impianto di scarico
evaporino producendo l'emissione di
fumi. Parcheggiare la vettura all'a‐
perto per un po' evitando di inalare i
fumi.
Durante il periodo di rodaggio il
consumo di carburante e olio può
essere superiore.
Inoltre, il processo di pulizia del filtro
dei gas di scarico può avvenire più
frequentemente.
Filtro di scarico 3 171.
Posizioni della chiave nel blocchetto di accensione
Girare la chiave:

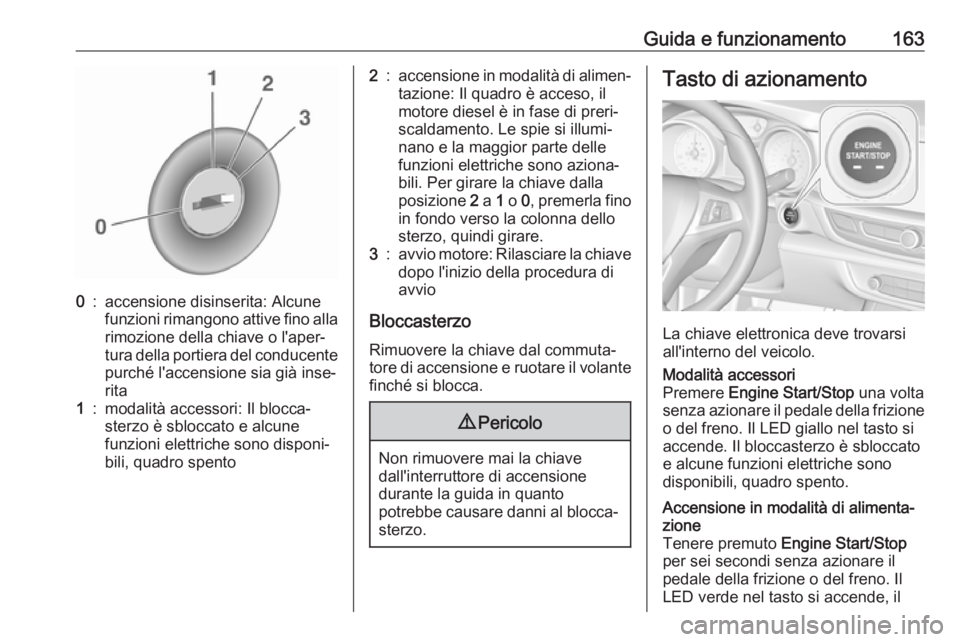

Guida e funzionamento1630:accensione disinserita: Alcune
funzioni rimangono attive fino alla
rimozione della chiave o l'aper‐
tura della portiera del conducente purché l'accensione sia già inse‐
rita1:modalità accessori: Il blocca‐
sterzo è sbloccato e alcune
funzioni elettriche sono disponi‐
bili, quadro spento2:accensione in modalità di alimen‐ tazione: Il quadro è acceso, il
motore diesel è in fase di preri‐
scaldamento. Le spie si illumi‐
nano e la maggior parte delle
funzioni elettriche sono aziona‐
bili. Per girare la chiave dalla
posizione 2 a 1 o 0, premerla fino
in fondo verso la colonna dello
sterzo, quindi girare.3:avvio motore: Rilasciare la chiave dopo l'inizio della procedura di
avvio
Bloccasterzo
Rimuovere la chiave dal commuta‐
tore di accensione e ruotare il volante
finché si blocca.
9 Pericolo
Non rimuovere mai la chiave
dall'interruttore di accensione
durante la guida in quanto
potrebbe causare danni al blocca‐ sterzo.
Tasto di azionamento
La chiave elettronica deve trovarsi
all'interno del veicolo.
Modalità accessori
Premere Engine Start/Stop una volta
senza azionare il pedale della frizione
o del freno. Il LED giallo nel tasto si
accende. Il bloccasterzo è sbloccato
e alcune funzioni elettriche sono
disponibili, quadro spento.Accensione in modalità di alimenta‐
zione
Tenere premuto Engine Start/Stop
per sei secondi senza azionare il
pedale della frizione o del freno. Il
LED verde nel tasto si accende, il

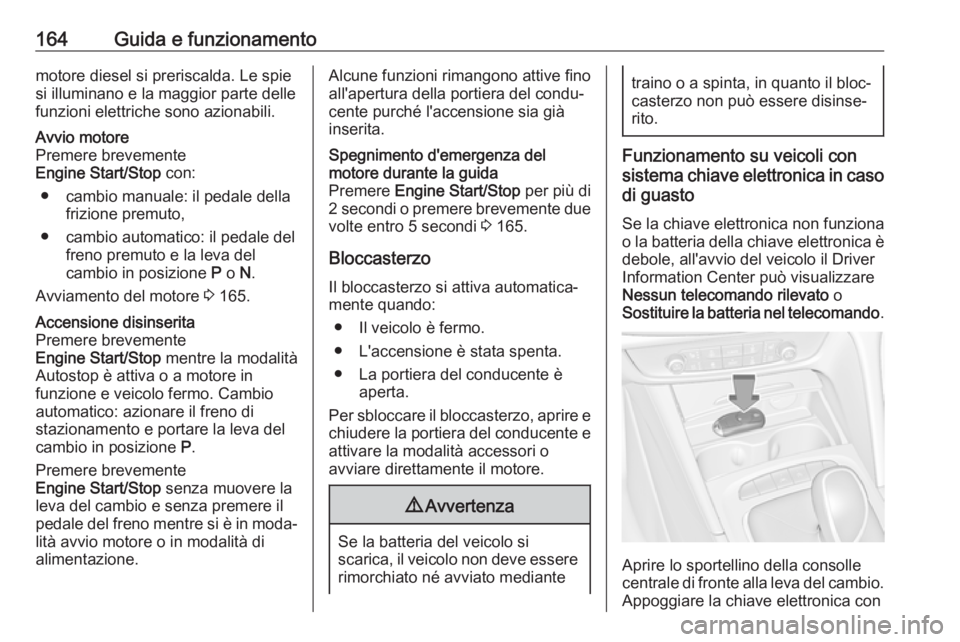

164Guida e funzionamentomotore diesel si preriscalda. Le spie
si illuminano e la maggior parte delle
funzioni elettriche sono azionabili.Avvio motore
Premere brevemente
Engine Start/Stop con:
● cambio manuale: il pedale della frizione premuto,
● cambio automatico: il pedale del freno premuto e la leva del
cambio in posizione P o N.
Avviamento del motore 3 165.Accensione disinserita
Premere brevemente
Engine Start/Stop mentre la modalità
Autostop è attiva o a motore in
funzione e veicolo fermo. Cambio
automatico: azionare il freno di
stazionamento e portare la leva del
cambio in posizione P.
Premere brevemente
Engine Start/Stop senza muovere la
leva del cambio e senza premere il pedale del freno mentre si è in moda‐
lità avvio motore o in modalità di
alimentazione.Alcune funzioni rimangono attive fino
all'apertura della portiera del condu‐
cente purché l'accensione sia già
inserita.Spegnimento d'emergenza del
motore durante la guida
Premere Engine Start/Stop per più di
2 secondi o premere brevemente due
volte entro 5 secondi 3 165.
Bloccasterzo
Il bloccasterzo si attiva automatica‐
mente quando:
● Il veicolo è fermo.
● L'accensione è stata spenta. ● La portiera del conducente è aperta.
Per sbloccare il bloccasterzo, aprire e chiudere la portiera del conducente e attivare la modalità accessori o
avviare direttamente il motore.
9 Avvertenza
Se la batteria del veicolo si
scarica, il veicolo non deve essere rimorchiato né avviato mediante
traino o a spinta, in quanto il bloc‐
casterzo non può essere disinse‐ rito.
Funzionamento su veicoli con
sistema chiave elettronica in caso di guasto
Se la chiave elettronica non funziona o la batteria della chiave elettronica è
debole, all'avvio del veicolo il Driver
Information Center può visualizzare
Nessun telecomando rilevato o
Sostituire la batteria nel telecomando .
Aprire lo sportellino della consolle
centrale di fronte alla leva del cambio.
Appoggiare la chiave elettronica con

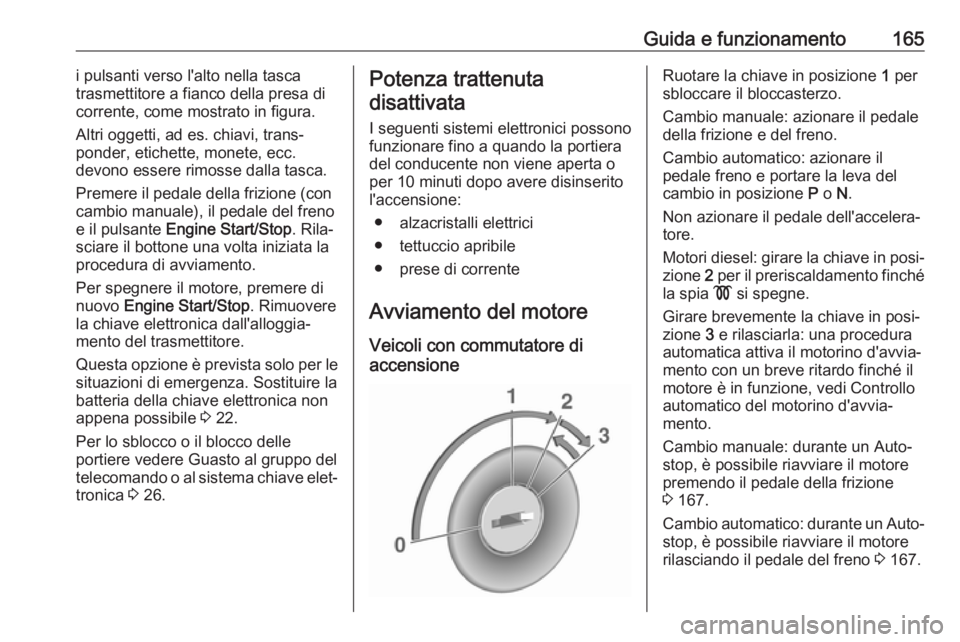

Guida e funzionamento165i pulsanti verso l'alto nella tasca
trasmettitore a fianco della presa di
corrente, come mostrato in figura.
Altri oggetti, ad es. chiavi, trans‐
ponder, etichette, monete, ecc.
devono essere rimosse dalla tasca.
Premere il pedale della frizione (con cambio manuale), il pedale del freno
e il pulsante Engine Start/Stop . Rila‐
sciare il bottone una volta iniziata la
procedura di avviamento.
Per spegnere il motore, premere di
nuovo Engine Start/Stop . Rimuovere
la chiave elettronica dall'alloggia‐
mento del trasmettitore.
Questa opzione è prevista solo per le
situazioni di emergenza. Sostituire la
batteria della chiave elettronica non
appena possibile 3 22.
Per lo sblocco o il blocco delle
portiere vedere Guasto al gruppo del
telecomando o al sistema chiave elet‐
tronica 3 26.Potenza trattenuta
disattivata
I seguenti sistemi elettronici possono
funzionare fino a quando la portiera
del conducente non viene aperta o
per 10 minuti dopo avere disinserito l'accensione:
● alzacristalli elettrici
● tettuccio apribile
● prese di corrente
Avviamento del motore Veicoli con commutatore di
accensioneRuotare la chiave in posizione 1 per
sbloccare il bloccasterzo.
Cambio manuale: azionare il pedale della frizione e del freno.
Cambio automatico: azionare il
pedale freno e portare la leva del
cambio in posizione P o N.
Non azionare il pedale dell'accelera‐
tore.
Motori diesel: girare la chiave in posi‐
zione 2 per il preriscaldamento finché
la spia ! si spegne.
Girare brevemente la chiave in posi‐
zione 3 e rilasciarla: una procedura
automatica attiva il motorino d'avvia‐
mento con un breve ritardo finché il
motore è in funzione, vedi Controllo
automatico del motorino d'avvia‐
mento.
Cambio manuale: durante un Auto‐
stop, è possibile riavviare il motore
premendo il pedale della frizione
3 167.
Cambio automatico: durante un Auto‐ stop, è possibile riavviare il motorerilasciando il pedale del freno 3 167.

166Guida e funzionamentoVeicoli con tasto di azionamento
Cambio manuale: azionare il pedale
della frizione e del freno.
Cambio automatico: azionare il
pedale freno e portare la leva del
cambio in posizione P o N.
Non azionare il pedale dell'accelera‐
tore.
Premere brevemente
Engine Start/Stop : una procedura
automatica attiva il motorino d'avvia‐
mento con un breve ritardo finché il
motore è in funzione.
Per spegnere il motore a veicolo
stazionario, premere brevemente
Engine Start/Stop . Cambio automa‐
tico: azionare il freno di staziona‐
mento e portare la leva del cambio in
posizione P.
Per avviare il motore durante un Auto‐ stop:
Cambio manuale: durante un Auto‐
stop, è possibile riavviare il motore
premendo il pedale della frizione
3 167.
Cambio automatico: durante un Auto‐
stop, è possibile riavviare il motore
rilasciando il pedale del freno 3 167.
Spegnimento d'emergenza del
motore durante la guida
Se il motore deve essere spento
durante la guida in caso di emer‐
genza, premere Engine Start/Stop
per più di 2 secondi o premere due
volte brevemente entro 5 secondi.9 Pericolo
Lo spegnimento del motore
durante la guida può causare la
perdita di potenza frenante e ster‐ zante. I sistemi di assistenza e isistemi airbag sono disabilitati.
L'illuminazione e le luci dei freni si
spengono. Pertanto spegnere il
motore e l'accensione del veicolo
durante la guida, solo quando
necessario in caso di emergenza.
Avviare il veicolo a basse
temperature
L'avviamento del veicolo senza
riscaldatori aggiuntivi è possibile solo
fino a -25 °С per i motori diesel e
-30 °C per i motori a benzina. E'
necessario utilizzare un olio motore
con appropriata viscosità, carburante
appropriato, servizi di assistenza
effettuati e una batteria veicolo suffi‐
cientemente carica. A temperature
inferiori a -30 °C il cambio automatico richiede una fase di riscaldamento di
circa 5 minuti. La leva del cambio
deve essere in posizione P.
Controllo automatico del motorino
d'avviamento
Questa funzione controlla la proce‐
dura di avviamento del motore. Non è necessario tenere premuto

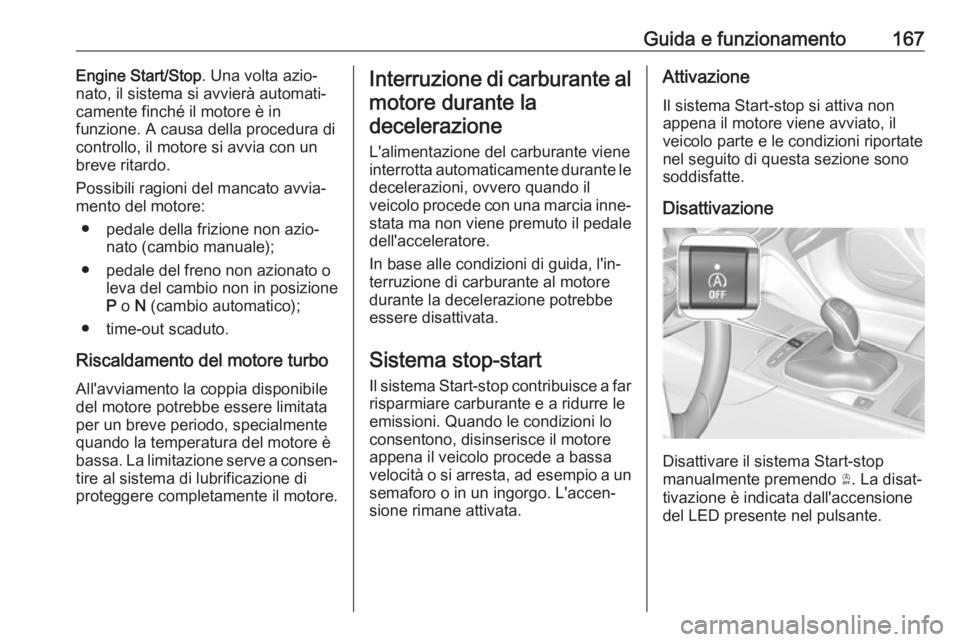

Guida e funzionamento167Engine Start/Stop. Una volta azio‐
nato, il sistema si avvierà automati‐ camente finché il motore è in
funzione. A causa della procedura di
controllo, il motore si avvia con un
breve ritardo.
Possibili ragioni del mancato avvia‐ mento del motore:
● pedale della frizione non azio‐ nato (cambio manuale);
● pedale del freno non azionato o leva del cambio non in posizione
P o N (cambio automatico);
● time-out scaduto.
Riscaldamento del motore turbo All'avviamento la coppia disponibile
del motore potrebbe essere limitata per un breve periodo, specialmente
quando la temperatura del motore è
bassa. La limitazione serve a consen‐
tire al sistema di lubrificazione di
proteggere completamente il motore.Interruzione di carburante al
motore durante la
decelerazione
L'alimentazione del carburante viene
interrotta automaticamente durante le decelerazioni, ovvero quando il
veicolo procede con una marcia inne‐
stata ma non viene premuto il pedale
dell'acceleratore.
In base alle condizioni di guida, l'in‐
terruzione di carburante al motore
durante la decelerazione potrebbe
essere disattivata.
Sistema stop-start
Il sistema Start-stop contribuisce a far risparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa
velocità o si arresta, ad esempio a un
semaforo o in un ingorgo. L'accen‐
sione rimane attivata.Attivazione
Il sistema Start-stop si attiva non appena il motore viene avviato, il
veicolo parte e le condizioni riportate
nel seguito di questa sezione sono
soddisfatte.
Disattivazione
Disattivare il sistema Start-stop
manualmente premendo Ò. La disat‐
tivazione è indicata dall'accensione
del LED presente nel pulsante.

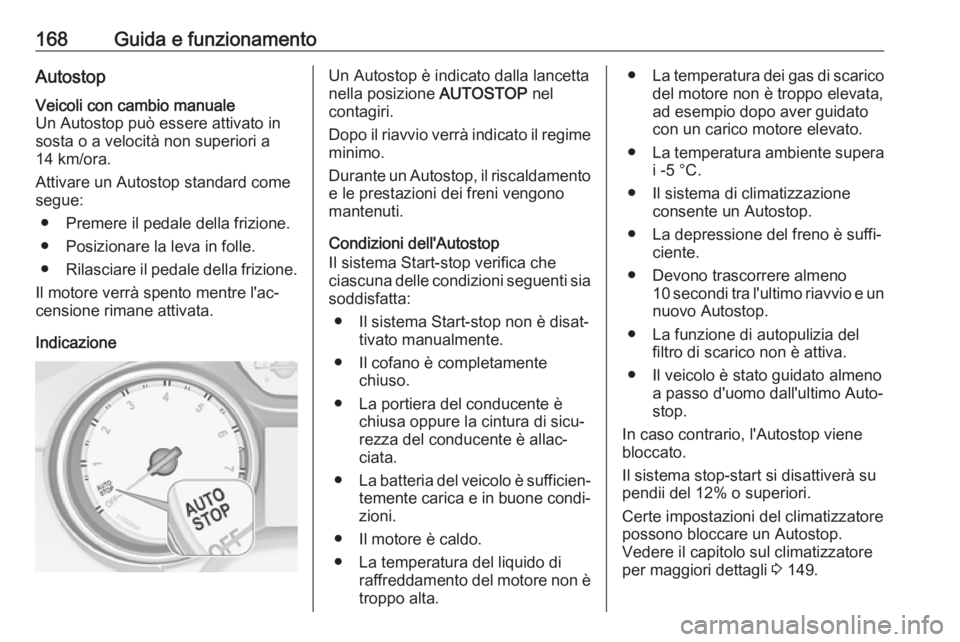

168Guida e funzionamentoAutostopVeicoli con cambio manuale
Un Autostop può essere attivato in
sosta o a velocità non superiori a
14 km/ora.
Attivare un Autostop standard come
segue:
● Premere il pedale della frizione.
● Posizionare la leva in folle.
● Rilasciare il pedale della frizione.
Il motore verrà spento mentre l'ac‐ censione rimane attivata.
Indicazione
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel
contagiri.
Dopo il riavvio verrà indicato il regime minimo.
Durante un Autostop, il riscaldamento e le prestazioni dei freni vengono
mantenuti.
Condizioni dell'Autostop
Il sistema Start-stop verifica che
ciascuna delle condizioni seguenti sia
soddisfatta:
● Il sistema Start-stop non è disat‐ tivato manualmente.
● Il cofano è completamente chiuso.
● La portiera del conducente è chiusa oppure la cintura di sicu‐rezza del conducente è allac‐
ciata.
● La batteria del veicolo è sufficien‐
temente carica e in buone condi‐ zioni.
● Il motore è caldo.
● La temperatura del liquido di raffreddamento del motore non è
troppo alta.● La temperatura dei gas di scarico
del motore non è troppo elevata,
ad esempio dopo aver guidato
con un carico motore elevato.
● La temperatura ambiente supera
i -5 °C.
● Il sistema di climatizzazione consente un Autostop.
● La depressione del freno è suffi‐ ciente.
● Devono trascorrere almeno 10 secondi tra l'ultimo riavvio e unnuovo Autostop.
● La funzione di autopulizia del filtro di scarico non è attiva.
● Il veicolo è stato guidato almeno a passo d'uomo dall'ultimo Auto‐stop.
In caso contrario, l'Autostop viene
bloccato.
Il sistema stop-start si disattiverà su
pendii del 12% o superiori.
Certe impostazioni del climatizzatore
possono bloccare un Autostop.
Vedere il capitolo sul climatizzatore
per maggiori dettagli 3 149.
