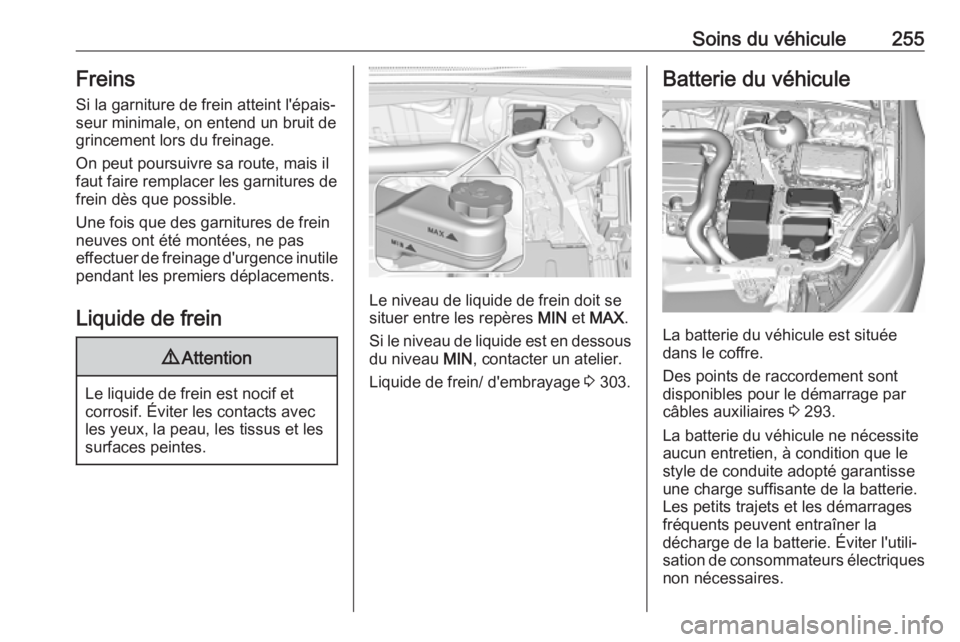

Soins du véhicule255Freins
Si la garniture de frein atteint l'épais‐
seur minimale, on entend un bruit de
grincement lors du freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas
effectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et
corrosif. Éviter les contacts avec
les yeux, la peau, les tissus et les
surfaces peintes.
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Si le niveau de liquide est en dessous
du niveau MIN, contacter un atelier.
Liquide de frein/ d'embrayage 3 303.
Batterie du véhicule
La batterie du véhicule est située
dans le coffre.
Des points de raccordement sont
disponibles pour le démarrage par câbles auxiliaires 3 293.
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la
décharge de la batterie. Éviter l'utili‐
sation de consommateurs électriques
non nécessaires.

256Soins du véhicule
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Si le véhicule n'est pas utilisé pendant
plus de quatre semaines, la batterie
peut se décharger. Débrancher la
cosse de la borne négative de la
batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre la décharge de la
batterie 3 148.
Déconnexion de la batterie
Si la batterie du véhicule doit être
déconnectée (par ex. pour un entre‐
tien), la sirène d'alarme doit être
désactivée comme suit : Mettre le
contact, puis le couper, puis débran‐
cher la batterie du véhicule dans les
15 secondes qui suivent.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions données dans cette section peut
entraîner une désactivation ou une
perturbation du système d'arrêt/
démarrage.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être
ouverte.
Veiller à ce que la batterie soit
toujours remplacée par le même type de batterie.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 168.Charge de la batterie du véhicule9 Attention
Sur les véhicules dotés du
système d'arrêt-démarrage, s'as‐
surer que le potentiel de charge ne
dépasse pas 14,6 V si un chargeur de batterie est utilisé. Dans le cas
contraire, la batterie du véhicule
peut être endommagée.
Démarrage par câbles auxiliaires
3 293.
Protection contre le
déchargement
Tension de batterie
Lorsque la tension de la batterie du
véhicule est faible, un message
d'avertissement s'affiche sur le centre
d'informations du conducteur.
1. Arrêter tout consommateur élec‐ trique qui n'est pas nécessaire à
la sécurité lors de la conduite du
véhicule, le chauffage de siège, le

Soins du véhicule257chauffage de lunette
par exemple, ou tout autre
consommateur électrique.
2. Charger la batterie du véhicule en
conduisant continuellement
pendant un certain temps ou en
utilisant un chargeur de batterie.
Le message d'avertissement s'efface
une fois que le moteur a été démarré
deux fois sans chute de tension.
Si la batterie du véhicule ne peut pas être rechargée, faire remédier à la
cause du problème par un atelier.
Fonction d'état de charge de la
batterie du véhicule
La fonction garantit une durée de vie
maximale de la batterie du véhicule
grâce à un alternateur avec une puis‐
sance de sortie régulable et une distribution optimisée de la puis‐
sance.
Pour éviter la décharge de la batterie
du véhicule en roulant, les systèmes
suivants sont automatiquement
moins alimentés en deux phases et
puis sont finalement arrêtés :● chauffage auxiliaire ;
● vitres avant et arrière chauffées ;
● volant chauffé ;
● rétroviseurs chauffés ;
● chauffage des sièges ;
● soufflerie.
À la deuxième étape, un message
confirmant l'activation de la protection contre la décharge de la batterie du
véhicule est affiché sur le centre d'in‐
formations du conducteur.
Augmentation du ralenti
Si un chargement de batterie du véhicule est nécessaire en raison de
la condition de la batterie, la puis‐
sance délivrée par l'alternateur doit être augmentée. Ceci est effectué par
une augmentation du ralenti qui peut
être entendue.
Un message s'affiche au centre d'in‐
formations du conducteur.
Prise de courant
Les prises de courant sont désacti‐
vées si la tension de la batterie du

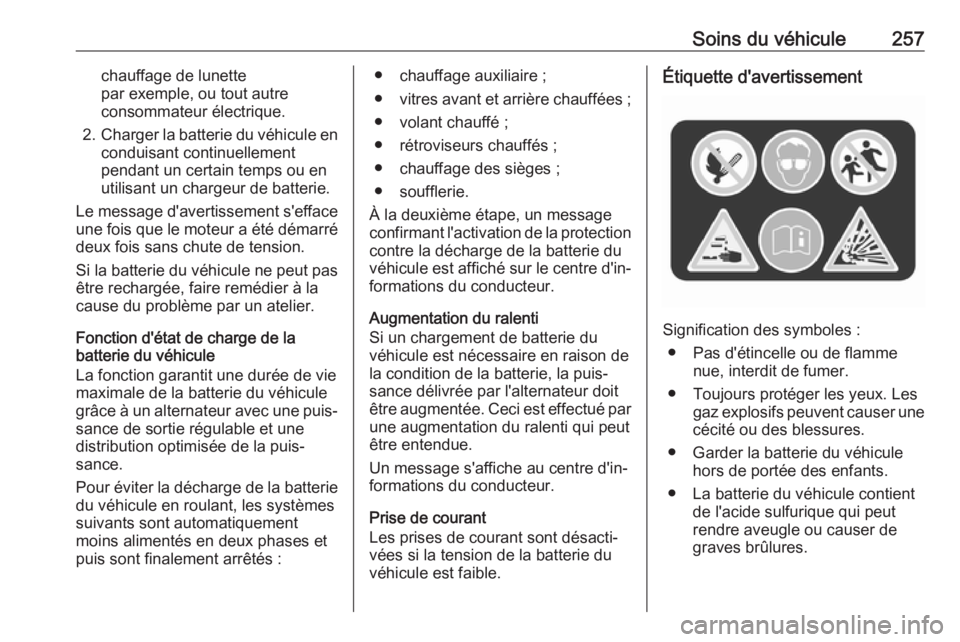

véhicule est faible.Étiquette d'avertissement
Signification des symboles :
● Pas d'étincelle ou de flamme nue, interdit de fumer.
● Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
● Garder la batterie du véhicule hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.

268Soins du véhicule

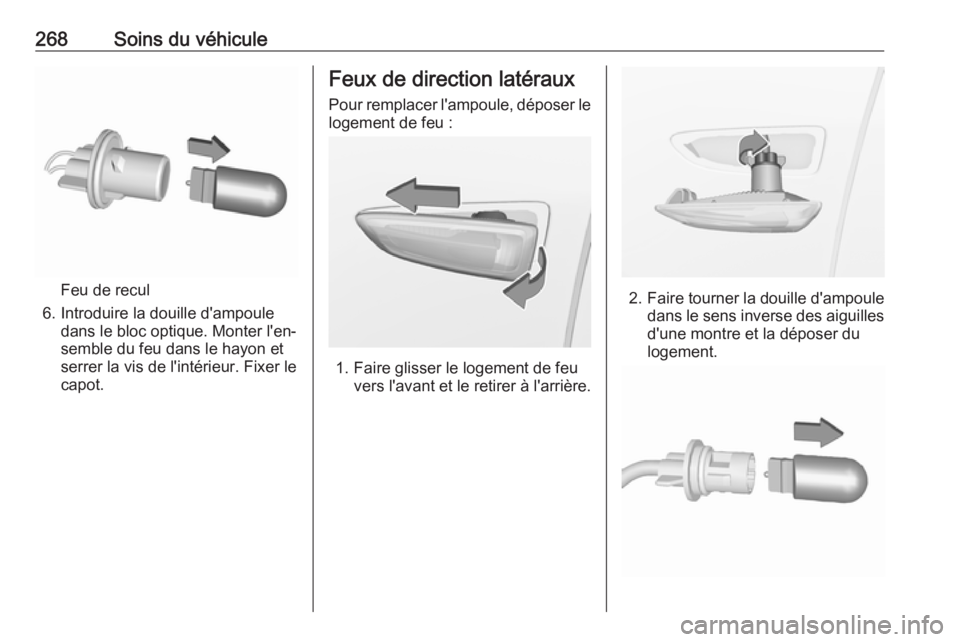

Feu de recul
6. Introduire la douille d'ampoule dans le bloc optique. Monter l'en‐
semble du feu dans le hayon et
serrer la vis de l'intérieur. Fixer le
capot.
Feux de direction latéraux
Pour remplacer l'ampoule, déposer le
logement de feu :
1. Faire glisser le logement de feu vers l'avant et le retirer à l'arrière.
2.Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.

Soins du véhicule2693.Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
L'éclairage de la plaque d'immatricu‐
lation est assuré par des LED qui ne
peuvent pas être remplacées. En cas de DEL défectueuses, les faire
remplacer par un atelier.
Éclairage intérieur
Faire remplacer les ampoules suivan‐
tes par un atelier :
● éclairage de courtoisie, spots de lecture
● éclairage du coffre
● éclairage du tableau de bordCircuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● compartiment moteur
● tableau de bord
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé.Avertissement
Ne pas remplacer le fusible tant que le défaut n'a pas été résolu.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur. L'extracteur comporte
deux côtés. Chaque côté est conçu
pour un type de fusible différent.

274Soins du véhiculeN°Circuit électrique1Lève-vitre de gauche2Lève-vitre de droite3Module de commande de carros‐serie4Soufflerie de climatisation5Module de commande de carros‐serie6Alimentations de la remorque7Rabattement électrique du siège
arrière8Module de commande de carros‐ serie9Module de commande du moteur10Affichage à tête haute11Réduction NO x / Réchauffeur de
tuyau12Réduction NO x / Capteur de suie13Module AdBlue14Volant chaufféN°Circuit électrique15Module de commande de trans‐
mission16Amplificateur17Alarme18Module de commande de carros‐ serie19Module AdBlue20Module de commande de carros‐ serie21Module de commande de carros‐
serie22Module de commande de carros‐ serie23Maintenance du blocage de
direction électrique24Airbag25Connecteur de diagnostic26Prise de courant du coffre27Valve EBCMN°Circuit électrique28Alimentation services de sécurité29–30–31Commandes au volant32Commutateur d'allumage33Climatisation34Module de passerelle central35Connecteur AUX / USB36Chargeur sans fil37Essuie-glace arrière38Appel d'urgence39Affichage40Aide au stationnement41Console de plafond42L'infotainment system

276Soins du véhiculeJantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.
Toutes les tailles de pneus sont
permises comme pneus d'hiver
3 318.GSi avec pneus Michelin Pilot Super
Sport ou Pilot Sport 4 S
Ce modèle est équipé en usine de
pneus de sport haute performance
dont le rendement baisse à basse
température.9 Danger
Utiliser des pneus divers adaptant
à des températures inférieures à
0 °C, sinon les pneus sport haute
performance risquent des dégâts.
Désignations des pneus
Par exemple 215/60 R 16 95 V
215:largeur des pneus, mm60:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : radialeRF:type : RunFlat16:diamètre des jantes, en
pouces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgV:indicatif de vitesseIndicatif de vitesse :Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale de ce véhicule. Voir le certi‐ficat de conformité CEE fourni avec le
véhicule et les autres documents
d'enregistrement nationaux. Des
équipements optionnels peuvent
réduire la vitesse maximale du
véhicule.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent être
montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissableau symbole (p.ex. une flèche) placé
sur le flanc du pneu.

Soins du véhicule277Pression des pneusVérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours.
Cela vaut également pour les véhicu‐
les avec système de surveillance de
la pression des pneus.
Pression de gonflage 3 318.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le
cadre de porte gauche indique l'équi‐ pement pneumatique d'origine du
véhicule et les pressions de gonflage
correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation de carburant possible.
S'assurer que les réglages de charge
des pneus correspondent à la pres‐
sion actuelle des pneus.
Charge des pneus 3 278.
Le surgonflage ou le sous-gonflage des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneuscorrecte, appliquer la procédure ci-
après :
1. Identifier l'essieu moteur et le style de carrosserie.
2. Identifier l'appellation du moteur.Caractéristiques du moteur
3 311.
3. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 318.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut
provoquer un échauffement consi‐ dérable du pneu ainsi que des
dommages internes entraînant le
décollement de la bande de roule‐ ment et même l'éclatement du
pneu à grande vitesse.

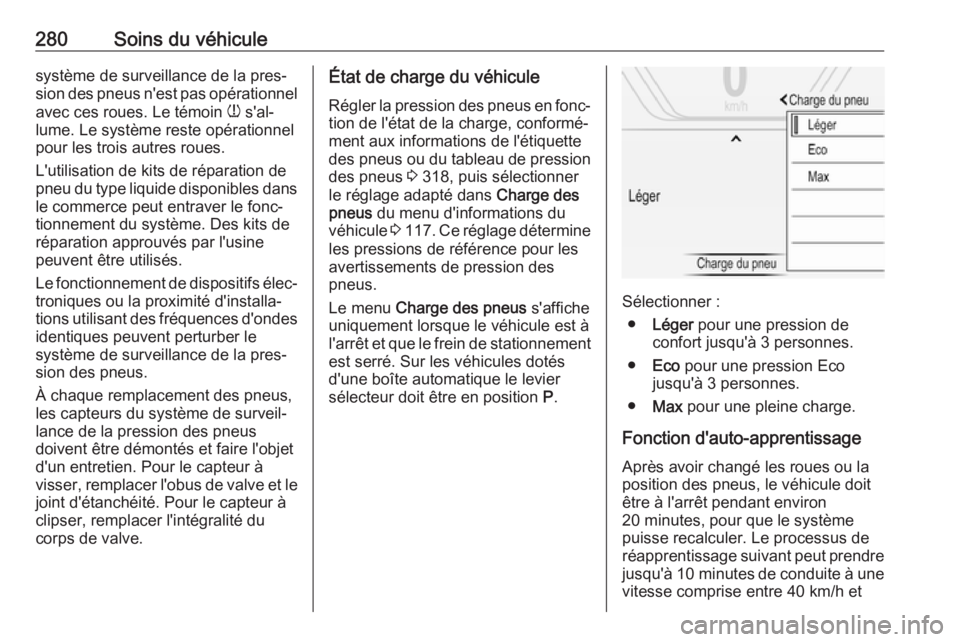

280Soins du véhiculesystème de surveillance de la pres‐
sion des pneus n'est pas opérationnel
avec ces roues. Le témoin w s'al‐
lume. Le système reste opérationnel
pour les trois autres roues.
L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine
peuvent être utilisés.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes
identiques peuvent perturber le
système de surveillance de la pres‐ sion des pneus.
À chaque remplacement des pneus, les capteurs du système de surveil‐
lance de la pression des pneus
doivent être démontés et faire l'objet
d'un entretien. Pour le capteur à
visser, remplacer l'obus de valve et le joint d'étanchéité. Pour le capteur à
clipser, remplacer l'intégralité du
corps de valve.État de charge du véhicule
Régler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression des pneus 3 318, puis sélectionner
le réglage adapté dans Charge des
pneus du menu d'informations du
véhicule 3 117 . Ce réglage détermine
les pressions de référence pour les
avertissements de pression des
pneus.
Le menu Charge des pneus s'affiche
uniquement lorsque le véhicule est à
l'arrêt et que le frein de stationnement est serré. Sur les véhicules dotés
d'une boîte automatique le levier
sélecteur doit être en position P.
Sélectionner :
● Léger pour une pression de
confort jusqu'à 3 personnes.
● Eco pour une pression Eco
jusqu'à 3 personnes.
● Max pour une pleine charge.
Fonction d'auto-apprentissage Après avoir changé les roues ou la
position des pneus, le véhicule doit
être à l'arrêt pendant environ
20 minutes, pour que le système
puisse recalculer. Le processus de
réapprentissage suivant peut prendre
jusqu'à 10 minutes de conduite à une
vitesse comprise entre 40 km/h et

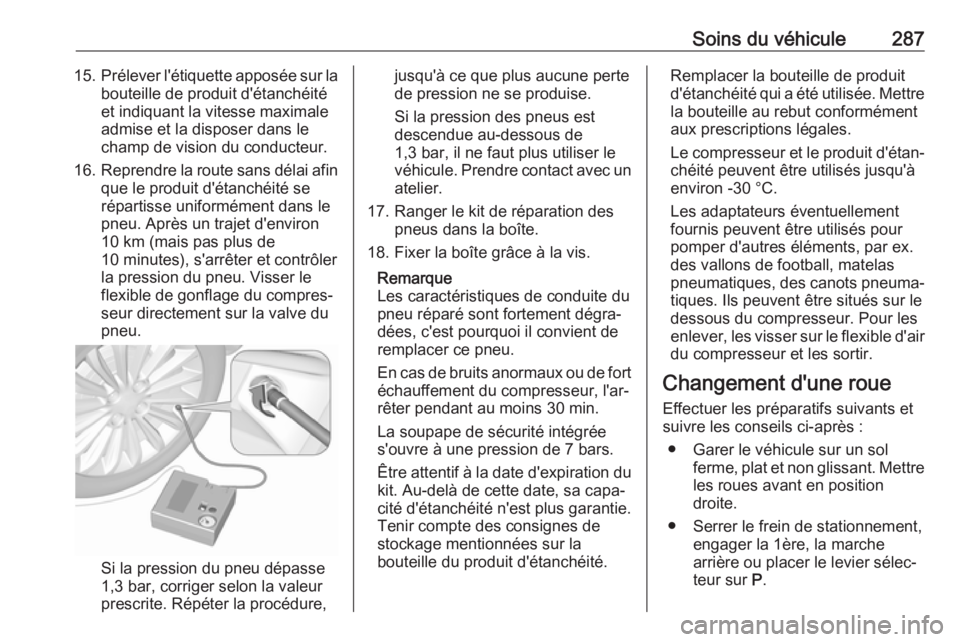

Soins du véhicule28715.Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
16. Reprendre la route sans délai afin
que le produit d'étanchéité se
répartisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de
10 minutes), s'arrêter et contrôler
la pression du pneu. Visser le
flexible de gonflage du compres‐ seur directement sur la valve du
pneu.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est
descendue au-dessous de
1,3 bar, il ne faut plus utiliser le
véhicule. Prendre contact avec un
atelier.
17. Ranger le kit de réparation des pneus dans la boîte.
18. Fixer la boîte grâce à la vis.
Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐ dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 min.
La soupape de sécurité intégrée
s'ouvre à une pression de 7 bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de
stockage mentionnées sur la
bouteille du produit d'étanchéité.Remplacer la bouteille de produit
d'étanchéité qui a été utilisée. Mettre la bouteille au rebut conformément
aux prescriptions légales.
Le compresseur et le produit d'étan‐
chéité peuvent être utilisés jusqu'à
environ -30 °C.
Les adaptateurs éventuellement fournis peuvent être utilisés pour
pomper d'autres éléments, par ex.
des vallons de football, matelas
pneumatiques, des canots pneuma‐ tiques. Ils peuvent être situés sur le
dessous du compresseur. Pour les
enlever, les visser sur le flexible d'air
du compresseur et les sortir.
Changement d'une roue Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement, engager la 1ère, la marche
arrière ou placer le levier sélec‐
teur sur P.
