Conduite et utilisation217

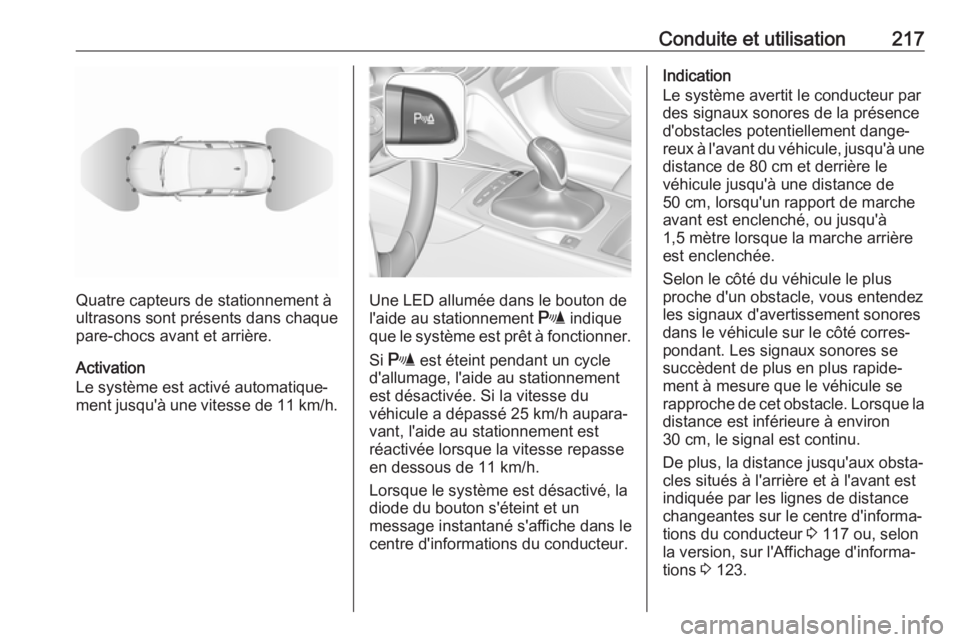

Quatre capteurs de stationnement à
ultrasons sont présents dans chaque
pare-chocs avant et arrière.
Activation
Le système est activé automatique‐ ment jusqu'à une vitesse de 11 km/h.Une LED allumée dans le bouton de
l'aide au stationnement r indique
que le système est prêt à fonctionner.
Si r est éteint pendant un cycle
d'allumage, l'aide au stationnement
est désactivée. Si la vitesse du
véhicule a dépassé 25 km/h aupara‐
vant, l'aide au stationnement est
réactivée lorsque la vitesse repasse
en dessous de 11 km/h.
Lorsque le système est désactivé, la
diode du bouton s'éteint et un
message instantané s'affiche dans le
centre d'informations du conducteur.
Indication
Le système avertit le conducteur par
des signaux sonores de la présence
d'obstacles potentiellement dange‐
reux à l'avant du véhicule, jusqu'à une
distance de 80 cm et derrière le
véhicule jusqu'à une distance de
50 cm, lorsqu'un rapport de marche
avant est enclenché, ou jusqu'à
1,5 mètre lorsque la marche arrière
est enclenchée.
Selon le côté du véhicule le plus
proche d'un obstacle, vous entendez
les signaux d'avertissement sonores
dans le véhicule sur le côté corres‐
pondant. Les signaux sonores se
succèdent de plus en plus rapide‐
ment à mesure que le véhicule se rapproche de cet obstacle. Lorsque la distance est inférieure à environ
30 cm, le signal est continu.
De plus, la distance jusqu'aux obsta‐
cles situés à l'arrière et à l'avant est
indiquée par les lignes de distance
changeantes sur le centre d'informa‐
tions du conducteur 3 117 ou, selon
la version, sur l'Affichage d'informa‐
tions 3 123.

218Conduite et utilisation
L'indication de la distance peut être
interrompue par des messages du véhicule de plus grande importance.
Après avoir ignoré le message, une
indication de distance s'affiche à
nouveau.
Le signal sonore est coupé lorsque le
frein de stationnement est serré ou
que le levier sélecteur de la boîte
automatique est sur N.
Désactivation
Le système est automatiquement
désactivé lorsque la vitesse du
véhicule dépasse 11 km/h.
La désactivation manuelle est égale‐
ment possible. Pour cela, appuyer sur le bouton d'aide au stationnement
r .
Lorsque le système est désactivé
manuellement, la diode du bouton
s'éteint et un message instantané s'affiche dans le centre d'informations du conducteur.
Après avoir été désactivée manuelle‐
ment, l'aide au stationnement avant-
arrière est réactivée si une pression
est exercée sur r.
L'ensemble du système peut être
désactivé manuellement dans le
menu de personnalisation du
véhicule de l'affichage d'informations .
Il reste désactivé pendant le cycle d'allumage ou jusqu'à sa réactivation
dans le menu de personnalisation.
Personnalisation du véhicule 3 130.
Défaillance
En cas de défaillance ou d'interrup‐
tion momentanée du système,
par ex. en cas de niveau de bruit
externe élevé ou d'autres interféren‐
ces, un message s'affiche sur le
centre d'informations du conducteur.Messages du véhicule 3 128.
Système avancé d'assistance au
stationnement9 Attention
Le conducteur est pleinement
responsable de l'acceptation de
l'emplacement de parking
suggéré par le système et de la
manœuvre de stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐ tance au stationnement.
Le système avancé d'assistance au
stationnement mesure une place de
stationnement adaptée en passant,
calcule la trajectoire et dirige automa‐
tiquement le véhicule dans une place de stationnement en créneau ou
perpendiculaire.
Des instructions sont fournies dans le centre d'informations du conducteur
3 117 ou, selon la version, sur l'Affi‐
chage d'informations 3 123, accom‐
pagnées de signaux sonores.

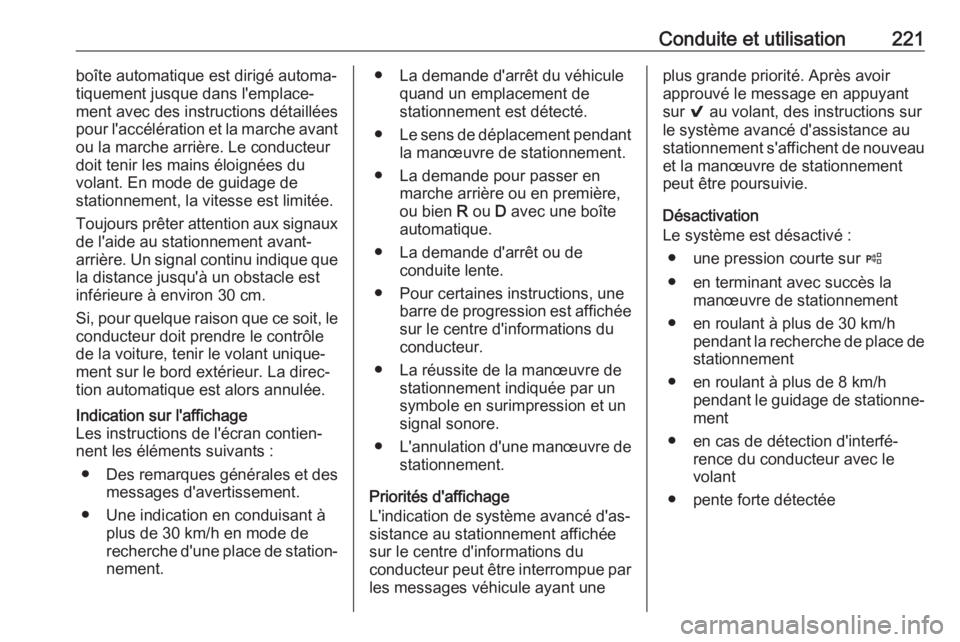

Conduite et utilisation221boîte automatique est dirigé automa‐
tiquement jusque dans l'emplace‐
ment avec des instructions détaillées
pour l'accélération et la marche avant ou la marche arrière. Le conducteur
doit tenir les mains éloignées du
volant. En mode de guidage de
stationnement, la vitesse est limitée.
Toujours prêter attention aux signaux de l'aide au stationnement avant-
arrière. Un signal continu indique que
la distance jusqu'à un obstacle est
inférieure à environ 30 cm.
Si, pour quelque raison que ce soit, le conducteur doit prendre le contrôle
de la voiture, tenir le volant unique‐
ment sur le bord extérieur. La direc‐
tion automatique est alors annulée.Indication sur l'affichage
Les instructions de l'écran contien‐
nent les éléments suivants :
● Des remarques générales et des
messages d'avertissement.
● Une indication en conduisant à plus de 30 km/h en mode de
recherche d'une place de station‐
nement.● La demande d'arrêt du véhicule quand un emplacement de
stationnement est détecté.
● Le sens de déplacement pendant
la manœuvre de stationnement.
● La demande pour passer en marche arrière ou en première,
ou bien R ou D avec une boîte
automatique.
● La demande d'arrêt ou de conduite lente.
● Pour certaines instructions, une barre de progression est affichée
sur le centre d'informations du
conducteur.
● La réussite de la manœuvre de stationnement indiquée par un
symbole en surimpression et un signal sonore.
● L'annulation d'une manœuvre de
stationnement.
Priorités d'affichage
L'indication de système avancé d'as‐
sistance au stationnement affichée
sur le centre d'informations du
conducteur peut être interrompue par les messages véhicule ayant uneplus grande priorité. Après avoir
approuvé le message en appuyant sur 9 au volant, des instructions sur
le système avancé d'assistance au
stationnement s'affichent de nouveau et la manœuvre de stationnement
peut être poursuivie.
Désactivation
Le système est désactivé :
● une pression courte sur (
● en terminant avec succès la manœuvre de stationnement
● en roulant à plus de 30 km/h pendant la recherche de place de
stationnement
● en roulant à plus de 8 km/h pendant le guidage de stationne‐
ment
● en cas de détection d'interfé‐ rence du conducteur avec le
volant
● pente forte détectée

Conduite et utilisation223(p. ex. véhicules tout terrain, four‐gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐
ment ne détectent pas les objets
situés en dehors de leur portée de détection.
Remarque
Il se peut que le capteur détecte un
objet qui n'existe pas en raison d'une
gêne d'écho causée par un mauvais
alignement mécanique ou un bruit
acoustique externe (de faux avertis‐ sements sporadiques sont possi‐
bles).
S'assurer que la plaque d'immatri‐
culation avant est correctement
fixée (non pliée et sans décalage par
rapport au pare-chocs sur la gauche
ou la droite) et que les capteurs sont
bien en place.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace destationnement disponible une fois la manœuvre de stationnement
commencée. Le système peut
reconnaître une entrée, un passage,
une cour, voire un croisement en
tant qu'emplacement de stationne‐
ment. Une fois la marche arrière
enclenchée, le système démarrera
une manœuvre de stationnement.
S'assurer de vérifier la disponibilité
de l'emplacement de stationnement
suggéré.
Les faibles courbures et les surfaces irrégulières, par exemple dans leszones de construction, ne sont pas
détectées par le système. Le
conducteur en accepte la responsa‐
bilité.
Remarque
Les nouveaux véhicules nécessitent
un étalonnage lors de leur premier
trajet. Pour un guidage de station‐ nement optimal, une distance deconduite minimale de 10 km, notam‐ ment un certain nombre de virages,
est nécessaire.
Le système est étalonné en fonction
des pneus installés en usine. Les
performances de stationnement
sont altérées avec les autres tailles
de pneus ou de jantes.

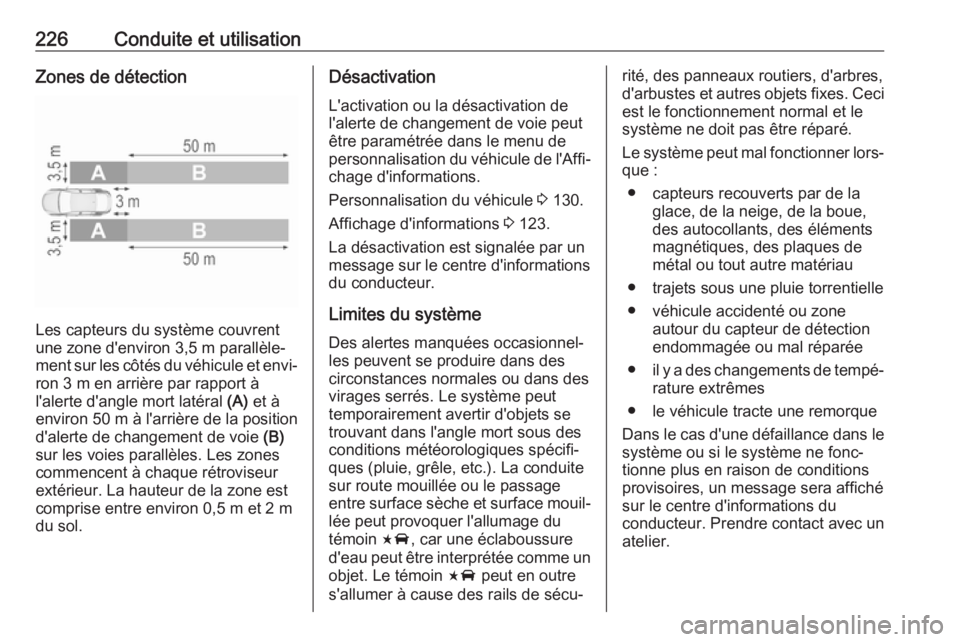

Alerte d'angle mort latéral
Le système d'alerte d'angle mort laté‐ ral détecte et rapporte les objets d'un
côté ou de l'autre du véhicule, dans
une zone spécifiée « d'angle mort ».
Le système affiche une alerte visuelle dans chaque rétroviseur extérieur en
cas de détection d'objets qui pour‐
raient ne pas être visibles dans les
rétroviseurs intérieurs et extérieurs.
Les capteurs de distance radar se
trouvent dans le pare-chocs arrière.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :

224Conduite et utilisation● les véhicules hors de la zoned'angle mort qui approchent
rapidement
● les piétons, cyclistes ou animaux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par-
dessus l'épaule et utiliser les
clignotants.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Lorsque le système détecte un
véhicule en mouvement dans la zone de l'angle mort tout en se déplaçant
en marche avant, que l'on dépasse un véhicule ou que l'on soit dépassé, un
symbole d'avertissement jaune F
s'allume sur le rétroviseur extérieur
correspondant. Si le conducteur
utilise alors les feux de direction, le
symbole d'avertissement F
commence à clignoter en jaune à titre
d'avertissement pour ne pas changer de file.
L'alerte d'angle mort latéral est active à toutes les vitesses.
Désactivation
L'activation ou la désactivation du
système d'alerte d'angle mort latéral
peut être paramétrée dans le menu
de personnalisation du véhicule, dans l'affichage d'informations.
Personnalisation du véhicule 3 130.
Affichage d'informations 3 123.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.Limites du système
Des alertes manquées occasionnel‐
les peuvent se produire dans des circonstances normales ou dans des
virages serrés. Le système peut
temporairement avertir d'objets se
trouvant dans l'angle mort sous des
conditions météorologiques spécifi‐
ques (pluie, grêle, etc.). La conduite
sur route mouillée ou le passage
entre surface sèche et surface mouil‐
lée peut provoquer l'allumage du
témoin F, car une éclaboussure
d'eau peut être interprétée comme un objet. Le témoin F peut en outre
s'allumer à cause des rails de sécu‐ rité, des panneaux routiers, d'arbres,
d'arbustes et autres objets fixes. Ceci est le fonctionnement normal et le
système ne doit pas être réparé.
Le système peut mal fonctionner lors‐
que :
● Les capteurs sont recouverts par
de la glace, de la neige, de la
boue, des autocollants, des
éléments magnétiques, des
plaques de métal ou tout autre
matériau.

Conduite et utilisation225●La conduite se fait sous une pluie
torrentielle.
● Le véhicule a été accidenté ou la
zone autour du capteur de détec‐
tion est endommagée ou mal
réparée.
● Il y a des changements de température extrêmes.
● Le véhicule tracte une remorque.
Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du
conducteur. Prendre contact avec un
atelier.
Remarque
Chaque véhicule neuf exige un étalonnage. Pour un rendement
optimal, rouler dès que possible sur
une autoroute rectiligne avec des
objets latéraux, par exemple des
rails de sécurité et des barrières sur une certaine distance.Alerte de changement de
voie
Outre l'alerte d'angle mort latéral
3 223 , l'alerte de changement de voie
reconnaît rapidement les véhicules en approche depuis l'arrière, sur les
voies parallèles, adjacentes à votre
véhicule.
Le système alerte visuellement dans
chaque rétroviseur extérieur en cas de détection de véhicules en appro‐
che rapide depuis l'arrière.
Les capteurs de distance radar se
trouvent dans le pare-chocs arrière.9 Attention
L'alerte de changement de voie ne
remplace pas la vision du conduc‐
teur.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule en approche par l'arrière et
roulant très vite, le symbole d'avertis‐
sement de couleur jaune F s'éc‐
laire dans le rétroviseur extérieur
correspondant. Si le conducteur
utilise alors les feux de direction, le
symbole d'avertissement F
commence à clignoter en jaune à titre d'avertissement pour ne pas changerde file.
L'alerte de changement de voie est
active quelle que soit la vitesse.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.

226Conduite et utilisationZones de détection
Les capteurs du système couvrent
une zone d'environ 3,5 m parallèle‐
ment sur les côtés du véhicule et envi‐
ron 3 m en arrière par rapport à
l'alerte d'angle mort latéral (A) et à
environ 50 m à l'arrière de la position
d'alerte de changement de voie (B)
sur les voies parallèles. Les zones
commencent à chaque rétroviseur
extérieur. La hauteur de la zone est
comprise entre environ 0,5 m et 2 m
du sol.
Désactivation
L'activation ou la désactivation de
l'alerte de changement de voie peut
être paramétrée dans le menu de
personnalisation du véhicule de l'Affi‐ chage d'informations.
Personnalisation du véhicule 3 130.
Affichage d'informations 3 123.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Limites du système
Des alertes manquées occasionnel‐
les peuvent se produire dans des circonstances normales ou dans des
virages serrés. Le système peut
temporairement avertir d'objets se
trouvant dans l'angle mort sous des
conditions météorologiques spécifi‐
ques (pluie, grêle, etc.). La conduite
sur route mouillée ou le passage
entre surface sèche et surface mouil‐ lée peut provoquer l'allumage du
témoin F, car une éclaboussure
d'eau peut être interprétée comme un
objet. Le témoin F peut en outre
s'allumer à cause des rails de sécu‐rité, des panneaux routiers, d'arbres,
d'arbustes et autres objets fixes. Ceci est le fonctionnement normal et le
système ne doit pas être réparé.
Le système peut mal fonctionner lors‐
que :
● capteurs recouverts par de la glace, de la neige, de la boue,
des autocollants, des éléments
magnétiques, des plaques de
métal ou tout autre matériau
● trajets sous une pluie torrentielle
● véhicule accidenté ou zone autour du capteur de détection
endommagée ou mal réparée
● il y a des changements de tempé‐
rature extrêmes
● le véhicule tracte une remorque
Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du
conducteur. Prendre contact avec un
atelier.

Conduite et utilisation227Remarque
Chaque véhicule neuf exige un étalonnage. Pour un rendement
optimal, rouler dès que possible sur
une autoroute rectiligne avec des
objets latéraux, par exemple des
rails de sécurité et des barrières sur
une certaine distance.

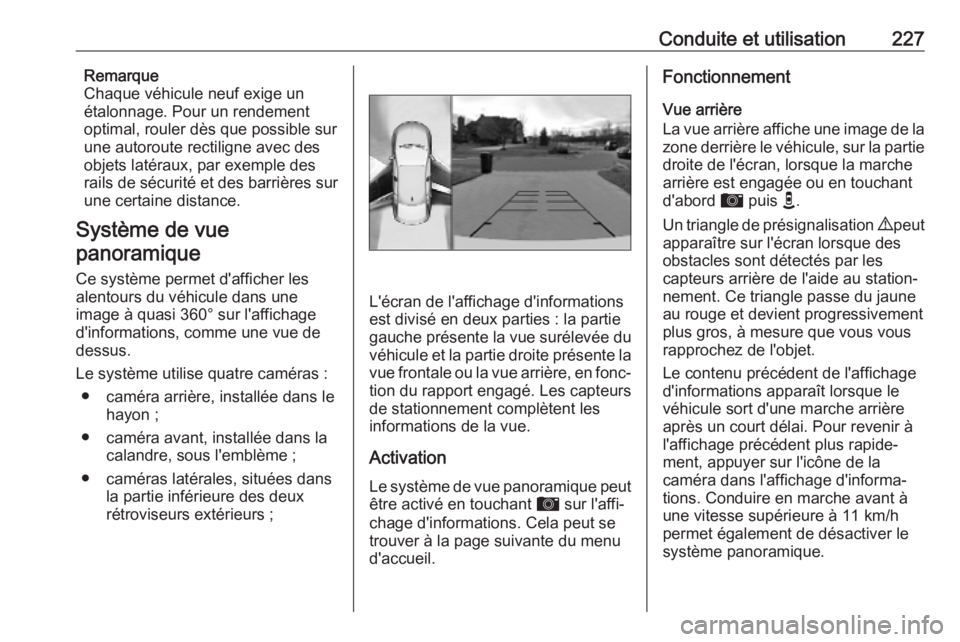

Système de vue panoramique
Ce système permet d'afficher les
alentours du véhicule dans une
image à quasi 360° sur l'affichage
d'informations, comme une vue de
dessus.
Le système utilise quatre caméras : ● caméra arrière, installée dans le hayon ;
● caméra avant, installée dans la calandre, sous l'emblème ;
● caméras latérales, situées dans la partie inférieure des deux
rétroviseurs extérieurs ;
L'écran de l'affichage d'informations
est divisé en deux parties : la partie
gauche présente la vue surélevée du véhicule et la partie droite présente la
vue frontale ou la vue arrière, en fonc‐ tion du rapport engagé. Les capteurs
de stationnement complètent les
informations de la vue.
Activation
Le système de vue panoramique peut être activé en touchant d sur l'affi‐
chage d'informations. Cela peut se
trouver à la page suivante du menu
d'accueil.
Fonctionnement
Vue arrière
La vue arrière affiche une image de la
zone derrière le véhicule, sur la partie droite de l'écran, lorsque la marche
arrière est engagée ou en touchant d'abord d puis e.
Un triangle de présignalisation 9 peut
apparaître sur l'écran lorsque des
obstacles sont détectés par les
capteurs arrière de l'aide au station‐
nement. Ce triangle passe du jaune
au rouge et devient progressivement plus gros, à mesure que vous vous
rapprochez de l'objet.
Le contenu précédent de l'affichage
d'informations apparaît lorsque le
véhicule sort d'une marche arrière
après un court délai. Pour revenir à
l'affichage précédent plus rapide‐
ment, appuyer sur l'icône de la
caméra dans l'affichage d'informa‐
tions. Conduire en marche avant à
une vitesse supérieure à 11 km/h
permet également de désactiver le
système panoramique.

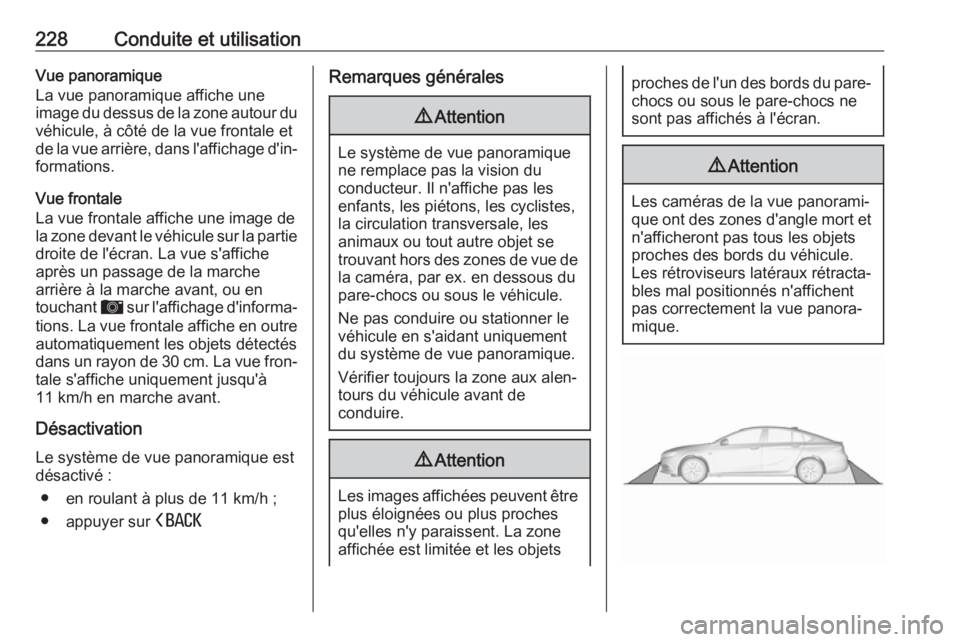

228Conduite et utilisationVue panoramique
La vue panoramique affiche une image du dessus de la zone autour du
véhicule, à côté de la vue frontale et
de la vue arrière, dans l'affichage d'in‐
formations.
Vue frontale
La vue frontale affiche une image de
la zone devant le véhicule sur la partie
droite de l'écran. La vue s'affiche
après un passage de la marche
arrière à la marche avant, ou en
touchant d sur l'affichage d'informa‐
tions. La vue frontale affiche en outre
automatiquement les objets détectés
dans un rayon de 30 cm. La vue fron‐ tale s'affiche uniquement jusqu'à
11 km/h en marche avant.
Désactivation
Le système de vue panoramique est
désactivé :
● en roulant à plus de 11 km/h ;
● appuyer sur (Remarques générales9Attention
Le système de vue panoramique
ne remplace pas la vision du
conducteur. Il n'affiche pas les
enfants, les piétons, les cyclistes,
la circulation transversale, les
animaux ou tout autre objet se
trouvant hors des zones de vue de la caméra, par ex. en dessous du
pare-chocs ou sous le véhicule.
Ne pas conduire ou stationner le
véhicule en s'aidant uniquement
du système de vue panoramique.
Vérifier toujours la zone aux alen‐
tours du véhicule avant de
conduire.
9 Attention
Les images affichées peuvent être
plus éloignées ou plus proches
qu'elles n'y paraissent. La zone
affichée est limitée et les objets
proches de l'un des bords du pare- chocs ou sous le pare-chocs ne
sont pas affichés à l'écran.9 Attention
Les caméras de la vue panorami‐
que ont des zones d'angle mort et
n'afficheront pas tous les objets
proches des bords du véhicule.
Les rétroviseurs latéraux rétracta‐
bles mal positionnés n'affichent
pas correctement la vue panora‐
mique.

Conduite et utilisation229

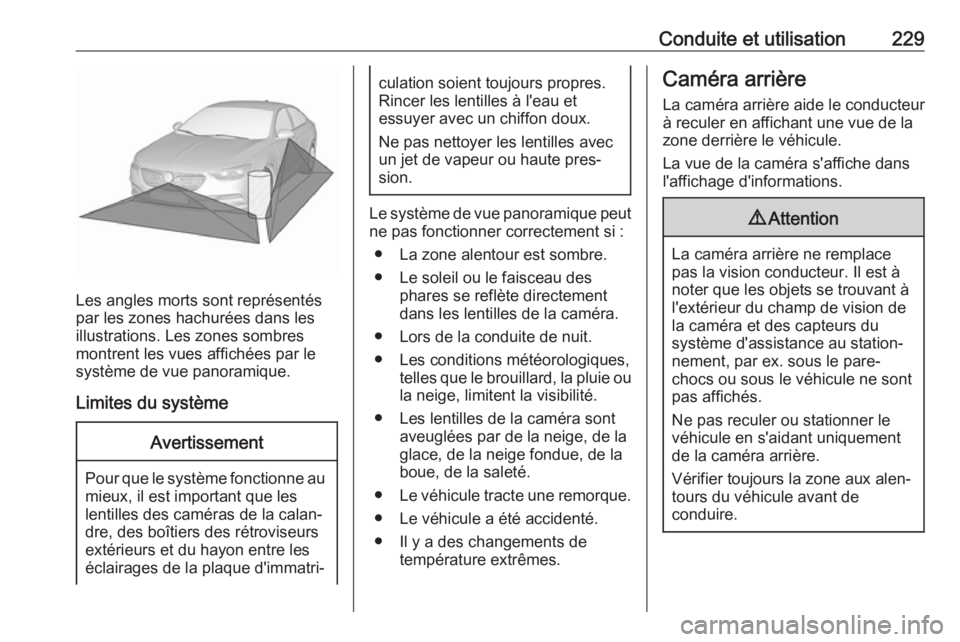

Les angles morts sont représentés
par les zones hachurées dans les
illustrations. Les zones sombres
montrent les vues affichées par le
système de vue panoramique.
Limites du système
Avertissement
Pour que le système fonctionne au mieux, il est important que les
lentilles des caméras de la calan‐
dre, des boîtiers des rétroviseurs
extérieurs et du hayon entre les
éclairages de la plaque d'immatri‐
culation soient toujours propres.
Rincer les lentilles à l'eau et
essuyer avec un chiffon doux.
Ne pas nettoyer les lentilles avec
un jet de vapeur ou haute pres‐
sion.
Le système de vue panoramique peut ne pas fonctionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directement
dans les lentilles de la caméra.
● Lors de la conduite de nuit.
● Les conditions météorologiques, telles que le brouillard, la pluie oula neige, limitent la visibilité.
● Les lentilles de la caméra sont aveuglées par de la neige, de la
glace, de la neige fondue, de la
boue, de la saleté.
● Le véhicule tracte une remorque.
● Le véhicule a été accidenté.
● Il y a des changements de température extrêmes.
Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra s'affiche dans
l'affichage d'informations.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant à
l'extérieur du champ de vision de
la caméra et des capteurs du
système d'assistance au station‐
nement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas reculer ou stationner le
véhicule en s'aidant uniquement
de la caméra arrière.
Vérifier toujours la zone aux alen‐
tours du véhicule avant de
conduire.
