162Conduite et utilisationConduite etutilisationConseils de conduite .................163
Contrôle du véhicule ................163
Direction .................................. 163
Démarrage et utilisation .............163
Rodage d'un véhicule neuf ......163
Positions de la serrure de contact .................................... 163
Bouton d'alimentation ..............164
Prolongation de l'alimentation . 166
Démarrage du moteur .............166
Coupure d'alimentation en décélération ............................ 168
Système d'arrêt-démarrage .....168
Stationnement ......................... 171
Gaz d'échappement ...................172
Filtre d'échappement ...............172
Catalyseur ............................... 174
AdBlue ..................................... 174
Boîte automatique .....................177
Affichage de la transmission ...177
Sélection de rapport ................178
Mode manuel ........................... 179Programmes de conduite
électronique ............................ 180
Défaillance ............................... 181
Coupure de courant .................181
Boîte manuelle ........................... 182
Systèmes d'entraînement ..........183
Transmission intégrale ............183
Freins ......................................... 184
Antiblocage de sécurité ...........184
Frein de stationnement ............185
Assistance au freinage ............186
Aide au démarrage en côte .....187
Systèmes de contrôle de con‐ duite ........................................... 188

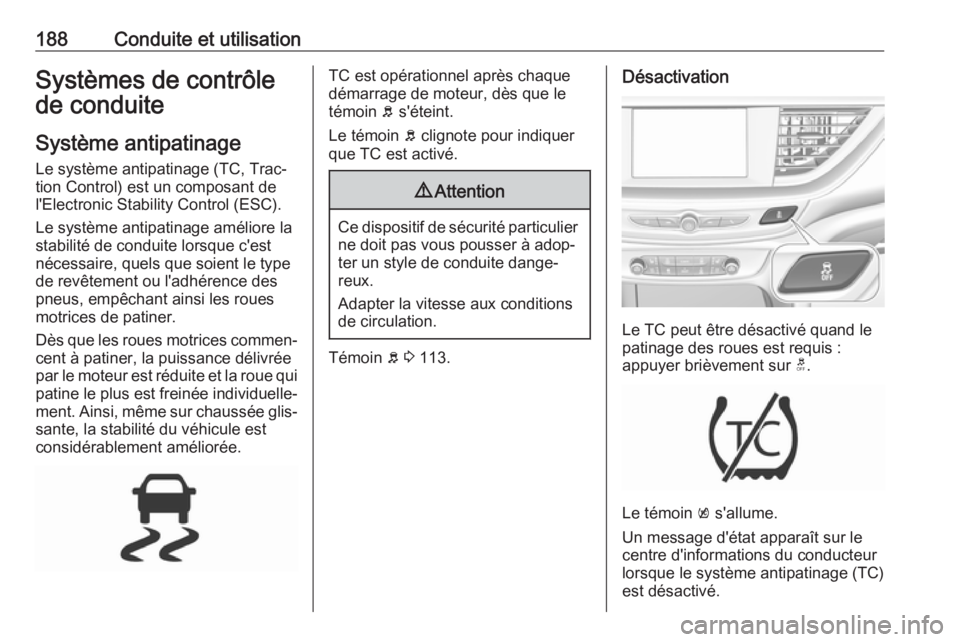

Système antipatinage ..............188
Electronic Stability Control ......189
Châssis mécatronique interactif .................................. 190
Systèmes d'assistance au con‐
ducteur ....................................... 193
Régulateur de vitesse ..............193
Limiteur de vitesse ..................194
Régulateur de vitesse adaptatif .................................. 196
Alerte de collision avant ..........206
Indication de distance vers l'avant ..................................... 209
Freinage d'urgence actif ..........210Protection des piétons à
l'avant ..................................... 214
Aide au stationnement .............216
Alerte d'angle mort latéral ........ 223
Alerte de changement de voie . 225
Système de vue panoramique . 227
Caméra arrière ........................ 229
Alerte de circulation transversale à l'arrière ............231
Assistant pour les panneaux de signalisation ............................ 233
Assistance au maintien de trajectoire ................................ 237
Carburant ................................... 240
Carburant pour moteurs à essence .................................. 240
Carburant pour moteurs diesel 241
Faire le plein ............................ 242
Attelage de remorque ................245
Informations générales ............245
Caractéristiques de conduite et conseils pour le remorquage ..245
Emploi d'une remorque ...........245
Dispositif d'attelage .................246
Programme de stabilité de la remorque ................................ 248

168Conduite et utilisationDémarrage du véhicule à basses
températures
Le démarrage du moteur sans chauf‐ fage auxiliaire est possible jusqu'à
-25 °C pour les moteurs diesel et
-30 °C pour les moteurs essence. Il
faut juste choisir une huile moteur de
viscosité adaptée, le carburant
correct, effectuer les entretiens
prescrits et avoir une batterie du
véhicule suffisamment chargée. À
des températures inférieures à
-30 °C , la boîte automatique a besoin
d'un temps de chauffage d'environ 5 minutes. Le levier sélecteur doit se
trouver en position P.
Commande automatique du
démarreur
Cette fonction commande la procé‐
dure de démarrage du moteur. Le
conducteur n'a pas besoin de main‐
tenir le bouton Engine Start/Stop
enfoncé. Une fois activé, le système
continuera automatiquement le
démarrage jusqu'à ce que le moteur
tourne. En raison de la procédure de
contrôle, le moteur démarre après un léger délai.Les causes de non-démarrage du
moteur peuvent être :
● pédale d'embrayage non enfon‐ cée (boîte manuelle) ;
● pédale de frein non enfoncée ou levier sélecteur pas en P ou N
(boîte automatique) ;
● temps imparti écoulé.
Réchauffement du moteur turbo
Après le lancement, le couple moteur disponible peut être réduit pendant
quelques instants, notamment lors‐
que le moteur est froid, en vue de
permettre au système de lubrification d'assurer la protection totale du
moteur.
Coupure d'alimentation en
décélération
L'alimentation en carburant est auto‐
matiquement coupée en décéléra‐
tion, c'est-à-dire quand le véhicule
roule et qu'un rapport est engagé,
mais que la pédale d'accélérateur est
relâchée.En fonction des conditions de
conduite, la coupure d'alimentation
en décélération peut être désactivée.
Système d'arrêt-démarrage
Le système Stop/Start permet d'éco‐
nomiser du carburant et de réduire les
émissions à l'échappement. Lorsque
les conditions le permettent, il coupe
le moteur dès que le véhicule est à
l'arrêt ou à faible vitesse,
par exemple, devant un feu rouge ou dans un bouchon. Le contact resteallumé.
Activation
Le système d'arrêt-démarrage est
activé dès que le moteur démarre, que le véhicule prend la route et que
les conditions décrites dans cette
section sont remplies.

174Conduite et utilisationVéhicules avec moteur diesel
Pour activer le processus de
nettoyage, continuer à rouler et
garder un régime moteur supérieur à
2 000 tr/min, idéalement en continu
autour de 2 500 tr/min. Si nécessaire,
rétrograder.
Continuer à conduire jusqu'à ce que
le processus d'auto-nettoyage soit
terminé et que le message dispa‐
raisse.
Processus de nettoyage
impossible
Si pour une raison quelconque le
nettoyage n'est pas possible, le
témoin Z s'éclaire et un message
d'avertissement s'affiche dans le centre d'informations du conducteur.
La puissance du moteur peut être
réduite. Prendre immédiatement
contact avec un atelier.
Catalyseur Le catalyseur réduit la quantité desubstances nocives dans les gaz
d'échappement.Avertissement
Des qualités de carburant autres
que celles mentionnées aux
pages 3 240, 3 311 pourraient
endommager le catalyseur ou les composants électroniques.
L'essence non brûlée surchauffe
et endommage le catalyseur. Il
faut donc éviter d'utiliser excessi‐
vement le démarreur, de rouler
jusqu'à ce que le réservoir soit
vide et de démarrer le moteur en
poussant le véhicule ou en le
remorquant.
En cas de ratés, de fonctionnement
irrégulier du moteur, de réduction des
performances du moteur ou d'autres
problèmes inhabituels, faire remédier à la cause de la défaillance dès que
possible. En cas d'urgence, il est possible de continuer à rouler
pendant une brève période, à faible
régime et à vitesse réduite.
AdBlue
Remarques générales
La méthode de réduction catalytique
sélective (BlueInjection) consiste à
réduire considérablement les oxydes
d'azote dans les émissions de gaz
échappement. Cette méthode est
atteinte en injectant un fluide d'échap‐ pement diesel (DEF) dans le système
d'échappement. L'ammoniac dégagé
par le fluide réagit avec les gaz
nitreux (NO x) d'échappement et les
transforme en azote et en eau.
La désignation de ce fluide est
AdBlue ®
. Il s'agit d'un fluide non toxi‐
que, ininflammable, incolore et
inodore composé de 32 % d'urée et
de 68 % d'eau.9 Attention
Éviter tout contact d'AdBlue avec
les yeux ou la peau.
En cas de contact avec les yeux
ou la peau, rincer à l'eau.

Conduite et utilisation175Avertissement
Éviter tout contact de la peinture
avec l'AdBlue.
En cas de contact, rincer à l'eau.
AdBlue gèle à une température d'en‐
viron -11 °C. Étannt donné que le véhicule est équipé d'un système de
préchauffage d'AdBlue, la réduction
des émissions à basses températu‐
res est assurée. Le système de
préchauffage d'AbBlue fonctionne
automatiquement.
La consommation habituelle d'Ad‐
Blue est d'environ 2 l aux 1 000 km,
mais peut aussi être plus importante
selon le mode de conduite (par ex.
avec de lourdes charges ou en remor‐
quage).
Réservoir d'AdBlue Le niveau du réservoir d'AdBlue est
consultable dans le menu d'affichage.
Avertissements de niveau
Selon l'autonomie calculée d'AdBlue,
différents messages s'affichent sur le centre d'informations du conducteur.
Les messages et les interdictions
sont des obligations légales.
Le premier avertissement possible
est Portée AdBlue : 2 400 km .
Cet avertissement apparaît briève‐
ment une fois avec l'autonomie calcu‐ lée. La conduite est possible sans
restrictions.
Le niveau d'avertissement suivant est entré avec une autonomie inférieure
à 1750 km. Le message avec l'auto‐
nomie actuelle est toujours affiché
lorsque le contact est mis et doit être
confirmé 3 117. Faire l'appoint d'Ad‐
Blue avant d'entrer le niveau d'aver‐
tissement suivant.
Avec une autonomie d'AdBlue infé‐ rieure à 900 km, les messages d'aver‐
tissement suivants s'affichent alter‐
nativement et ne peuvent pas être
ignorés :● Niveau AdBlue bas Remplir
maintenant
● Imposs redémar. moteur dans
900 km .
En outre, le témoin Y clignote de
façon continue.
Remarque
En cas de forte consommation d'Ad‐ Blue, le centre d'informations du
conducteur affiche cet avertisse‐
ment sans les étapes préalables
d'avertissement.
Le dernier niveau d'avertissement est entré lorsque le réservoir d'AdBlue
est vide. Il est impossible de redé‐
marrer le moteur. Les messages
d'avertissement suivants s'affichent
alternativement et ne peuvent pas
être ignorés :
● AdBlue vide Remplir maintenant
● Pas redém. moteur .
En outre, le témoin Y clignote de
façon continue.
Avec la prévention active d'un démar‐ rage du moteur, le message suivant
sera affiché :

176Conduite et utilisationRemplir AdBlue pour démarrer
véhicule .
Le réservoir doit être rempli complè‐
tement avec de l'AdBlue, sinon le
redémarrage du moteur n'est pas
possible 3 316.
Avertissements concernant un
niveau d'émissions élevé
Si les émissions d'échappement dépassent une certaine valeur, des
avertissements, semblables aux
avertissements d'autonomie décrits
ci-dessus, seront affichés au centre
d'informations du conducteur.
Des demandes de vérification du
système d'échappement et, finale‐
ment, l'annonce d'une interdiction de
redémarrage du moteur seront affi‐
chés. Ces restrictions constituent une
exigence légale.
Consulter un atelier pour demander
une assistance.Remplissage d'AdBlueAvertissement
N'utiliser que l'AdBlue conforme
aux normes européennes
DIN 70 070 et ISO 22241-1.
Ne pas utiliser d'additifs.
Ne pas diluer l'AdBlue.
Autrement, le système de réduc‐ tion catalytique sélective pourrait
être endommagé.
Remarque
Lorsqu'une pompe de remplissage avec un embout pour les voitures de passagers n'est pas disponible dans
une station-service, utiliser unique‐
ment des bouteilles ou des bidons
AdBlue avec un adaptateur de
remplissage étanche pour le
remplissage, pour empêcher les
éclaboussures et les débordements
et afin de s'assurer que les vapeurs
du réservoir sont capturées et ne
sortent pas. De l'AdBlue en bouteil‐
les ou bidon est disponible dans de
nombreuses stations-service et peut
être acheté par exemple chez les
concessionnaires Opel ou d'autres points de vente.
Étant donné qu'AdBlue a une longé‐
vité limitée, vérifier la date d'expira‐
tion avant l'appoint.
Remarque
Lors du dévissage du capuchon de
protection du goulot de remplissage,
des vapeurs d'ammoniac peuvent
s'échapper. Ne pas inhaler car les
vapeurs ont une odeur âcre. Les
vapeurs ne sont pas nocives par
inhalation.
Le réservoir d'AdBlue doit être rempli entièrement. Ceci doit être effectué si
le message d'avertissement concer‐
nant la prévention d'un redémarrage du moteur est déjà affiché.
Le véhicule doit être garé sur une
surface plane.
Le goulot de remplissage d'AdBlue
est placé derrière le volet de la trappe
de carburant, qui est situé du côté
arrière droit du véhicule.
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé.

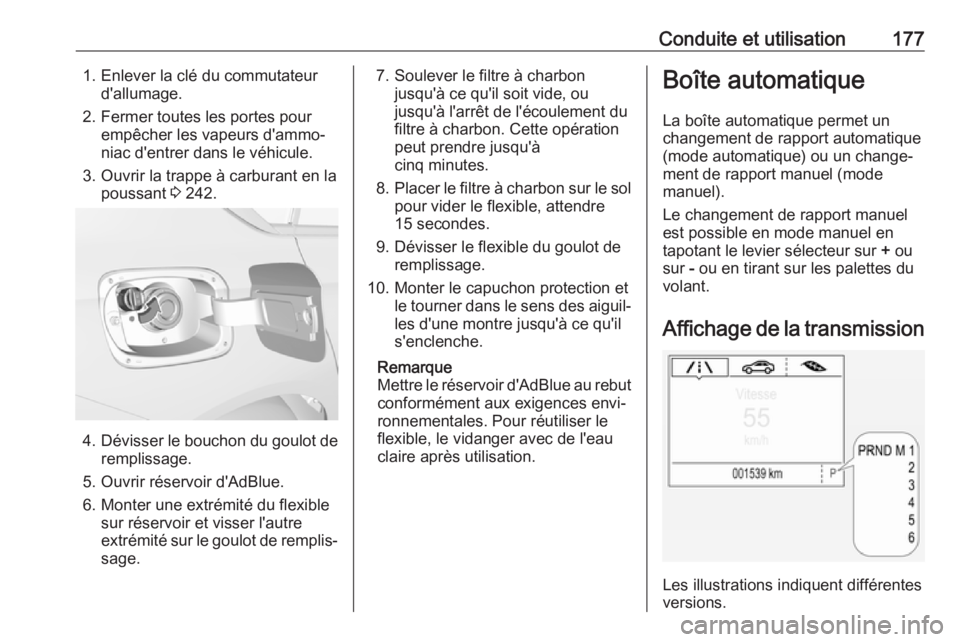

Conduite et utilisation1771. Enlever la clé du commutateurd'allumage.
2. Fermer toutes les portes pour empêcher les vapeurs d'ammo‐
niac d'entrer dans le véhicule.
3. Ouvrir la trappe à carburant en la poussant 3 242.
4. Dévisser le bouchon du goulot de
remplissage.
5. Ouvrir réservoir d'AdBlue. 6. Monter une extrémité du flexible sur réservoir et visser l'autre
extrémité sur le goulot de remplis‐
sage.
7. Soulever le filtre à charbon jusqu'à ce qu'il soit vide, ou
jusqu'à l'arrêt de l'écoulement du filtre à charbon. Cette opération
peut prendre jusqu'à
cinq minutes.
8. Placer le filtre à charbon sur le sol
pour vider le flexible, attendre
15 secondes.
9. Dévisser le flexible du goulot de remplissage.
10. Monter le capuchon protection et le tourner dans le sens des aiguil‐
les d'une montre jusqu'à ce qu'il
s'enclenche.
Remarque
Mettre le réservoir d'AdBlue au rebut
conformément aux exigences envi‐
ronnementales. Pour réutiliser le
flexible, le vidanger avec de l'eau
claire après utilisation.Boîte automatique
La boîte automatique permet un
changement de rapport automatique (mode automatique) ou un change‐
ment de rapport manuel (mode
manuel).
Le changement de rapport manuel
est possible en mode manuel en
tapotant le levier sélecteur sur + ou
sur - ou en tirant sur les palettes du
volant.
Affichage de la transmission
Les illustrations indiquent différentes
versions.

180Conduite et utilisationDéplacer le levier sélecteur de la
position D vers la gauche, sur la posi‐
tion M.
Le mode manuel M peut être activé
depuis la position D dans toutes les
situations de conduite et toutes les
vitesses.
Utiliser les palettes de changement
de vitesse au volant pour passer les
rapports manuellement.
Appuyer sur la palette droite + pour
engager le rapport supérieur.
Appuyer sur la palette gauche - pour
engager le rapport inférieur.
Des pressions multiples permettent d'ignorer des rapports.
Le rapport sélectionné s'indique au
combiné d'instruments.
Mode manuel temporairement en
mode de conduite D
Le changement de vitesse manuel
aux palettes est également possible
en mode automatique D. Une fois
l'opération de changement manuel de vitesse terminée, la transmission
passe en mode automatique D après
un délai établi.Pour interrompre le mode manuel et retourner en D, effectuer l'une des
opérations suivantes :
● Appuyer sur la palette + pendant
1 seconde.
● Déplacer le levier sélecteur vers la gauche en mode manuel et le
ramener en position D.
Si le véhicule est à l'arrêt et si le moteur tourne au ralenti, la boîte de
vitesses reste temporairement en
mode manuel. Elle passe en mode
automatique lorsque la pédale d'ac‐
célérateur est utilisée pendant une durée déterminée et qu'aucun chan‐
gement par palette n'est effectué au volant.
Généralités
Si un rapport supérieur est engagé à
trop faible vitesse ou un rapport infé‐
rieur à trop haut régime, aucun chan‐
gement de vitesse n'a lieu. Ceci
entraîne l'affichage d'un message sur le centre d'informations du conduc‐
teur.En mode manuel et à hauts régimes
du moteur, la boîte de vitesses ne
passe pas automatiquement à un
rapport supérieur, sauf si la fonction
rétrogradation (kickdown) est activée.
Indication de rapport de vitesse
Le symbole R ou S associé à un
nombre indique à quel moment un
changement de rapport est recom‐
mandé pour des raisons d'économie
de carburant.
L'indication de rapport de vitesse ne
s'affiche qu'en mode manuel.
Programmes de conduiteélectronique
● Lorsque le mode SPORT est engagé, le changement de
vitesse se fait à des régimes
supérieurs (sauf quand le régu‐
lateur de vitesse est enclenché).
Mode SPORT 3 190.

Conduite et utilisation181●Des programmes spéciaux adap‐
tent automatiquement les pointsde changement de vitesse en cas
de montées ou de descentes.
● En conditions de neige ou de glace ou sur d'autres surfaces
glissantes, la commande de
transmission électronique
permet au conducteur de sélec‐
tionner manuellement la
première, la deuxième ou la troi‐
sième vitesse pour prendre la
route.
Kickdown Une pression sur la pédale d'accélé‐
rateur au-delà du cran de rétrograda‐
tion donne une accélération maxi‐
male, indépendamment du mode de
conduite sélectionné. La transmis‐
sion passe à un rapport inférieur en
fonction du régime moteur et à un
rapport supérieur à hauts régimes du
moteur.Protection contre la surchauffe
En cas de surchauffe de la boîte de
vitesses due à des températures
extérieures élevées ou à un style de
conduite sportif, le couple et la vitesse maximale du moteur peuvent être
momentanément réduits.
Défaillance
En cas de défaillance, un message
est affiché au centre d'informations
du conducteur.
Messages du véhicule 3 128.
Boîte automatique 6 rapports : la
commande de transmission électro‐
nique n'active que le quatrième
rapport ; boîte automatique 8
rapports : la commande de transmis‐
sion électronique n'active que le troi‐
sième rapport. La boîte de vitesses
ne change plus automatiquement.
Faire remédier à la cause du
problème par un atelier.Coupure de courant
En cas de coupure de courant, le
levier sélecteur ne peut pas être
déplacé hors de la position P.
La clé de contact ne peut pas être enlevée du contacteur d'allumage.
Si la batterie du véhicule est déchar‐
gée, effectuer le démarrage par câble 3 293.
Si la batterie du véhicule n'est pas à
l'origine de la défaillance, débloquer
le levier sélecteur.
1. Serrer le frein de stationnement.
2. Dégager la garniture du levier sélecteur de la console centrale.
Appuyer avec un doigt sur la

188Conduite et utilisationSystèmes de contrôle
de conduite
Système antipatinage
Le système antipatinage (TC, Trac‐
tion Control) est un composant de
l'Electronic Stability Control (ESC).
Le système antipatinage améliore la stabilité de conduite lorsque c'est
nécessaire, quels que soient le type
de revêtement ou l'adhérence des
pneus, empêchant ainsi les roues
motrices de patiner.
Dès que les roues motrices commen‐ cent à patiner, la puissance délivrée
par le moteur est réduite et la roue qui patine le plus est freinée individuelle‐
ment. Ainsi, même sur chaussée glis‐
sante, la stabilité du véhicule est
considérablement améliorée.TC est opérationnel après chaque
démarrage de moteur, dès que le
témoin b s'éteint.
Le témoin b clignote pour indiquer
que TC est activé.9 Attention
Ce dispositif de sécurité particulier
ne doit pas vous pousser à adop‐
ter un style de conduite dange‐
reux.
Adapter la vitesse aux conditions
de circulation.
Témoin b 3 113.
Désactivation
Le TC peut être désactivé quand le
patinage des roues est requis :
appuyer brièvement sur t.
Le témoin k s'allume.
Un message d'état apparaît sur le
centre d'informations du conducteur
lorsque le système antipatinage (TC)
est désactivé.

Conduite et utilisation189Lorsque le TC est désactivé, l'ESC
reste actif, mais avec un seuil de
contrôle plus élevé.
Pour réactiver le TC, appuyer à
nouveau sur t. Un message d'état
apparaît sur le centre d'informations
du conducteur lorsque le système
antipatinage (TC) est réactivé.
Le TC est également réactivé la
prochaine fois que le contact est mis.
Défaillance
En cas de défaillance du système, le
témoin b s'allume en continu et un
message s'affiche sur le centre d'in‐
formations du conducteur. Le
système n'est pas opérationnel.
Faire remédier à la cause du
problème par un atelier.
Electronic Stability Control
L'Electronic Stability Control (ESC) améliore la stabilité de la conduite
lorsque c'est nécessaire, quel que
soit le type de surface de revêtement
ou l'adhérence des pneus.Dès que le véhicule menace de déra‐ per (sous-virage, survirage), la puis‐
sance du moteur est réduite et les
roues sont freinées individuellement.
L'ESC fonctionne en combinaison
avec le système antipatinage (TC). Il
empêche les roues motrices de pati‐
ner.
La distribution de couple et une fonc‐ tionnalité spéciale qui affecte le
couple roue motrices avant l'interven‐ tion de l'ESC. Dans un virage, les
roues à l'intérieur de la courbe sont
freinées individuellement. En outre, le
couple moteur est délivré à la roue
motrice à l'extérieur du virage. La
tendance au sous-virage est ainsi
réduite et la traction est améliorée
dans les virages rapides.
L'ESC est opérationnel après chaque
démarrage de moteur, dès que le
témoin b s'éteint.
Le témoin b clignote pour indiquer
que l'ESC est activé.9 Attention
Ce dispositif de sécurité particulier
ne doit pas vous pousser à adop‐
ter un style de conduite dange‐
reux.
Adapter la vitesse aux conditions
de circulation.
Témoin b 3 113.
Désactivation
