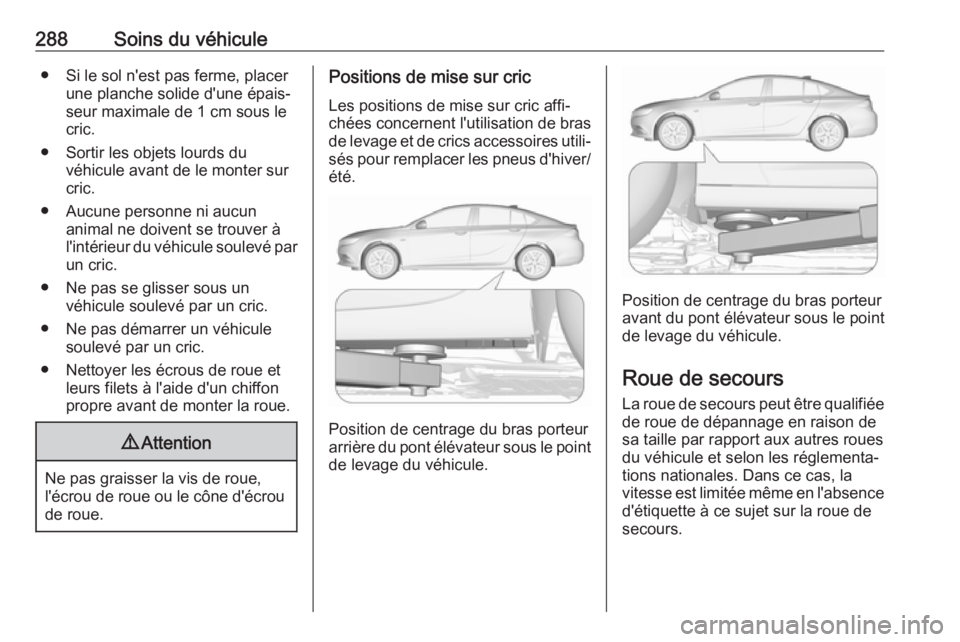

288Soins du véhicule● Si le sol n'est pas ferme, placerune planche solide d'une épais‐
seur maximale de 1 cm sous le
cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Nettoyer les écrous de roue et leurs filets à l'aide d'un chiffon
propre avant de monter la roue.9 Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.
Positions de mise sur cric
Les positions de mise sur cric affi‐
chées concernent l'utilisation de bras
de levage et de crics accessoires utili‐
sés pour remplacer les pneus d'hiver/ été.
Position de centrage du bras porteur
arrière du pont élévateur sous le point
de levage du véhicule.
Position de centrage du bras porteur
avant du pont élévateur sous le point
de levage du véhicule.
Roue de secours
La roue de secours peut être qualifiée
de roue de dépannage en raison de
sa taille par rapport aux autres roues
du véhicule et selon les réglementa‐
tions nationales. Dans ce cas, la
vitesse est limitée même en l'absence d'étiquette à ce sujet sur la roue de
secours.

Soins du véhicule293Démarrage par câbles
auxiliaires
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.
Ne jamais démarrer à l'aide d'un char‐
geur rapide.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée du véhicule avant de
raccorder les câbles de démar‐
rage.
● Pour travailler à proximité de la batterie du véhicule, porter des
lunettes et des vêtements de
protection.
● Utiliser une batterie de démar‐ rage de véhicule de même
tension (12 V). Sa capacité (Ah)
ne peut pas être trop inférieure à
celle de la batterie déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Pendant toute l'opération, ne pas
se pencher sur la batterie du
véhicule.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.

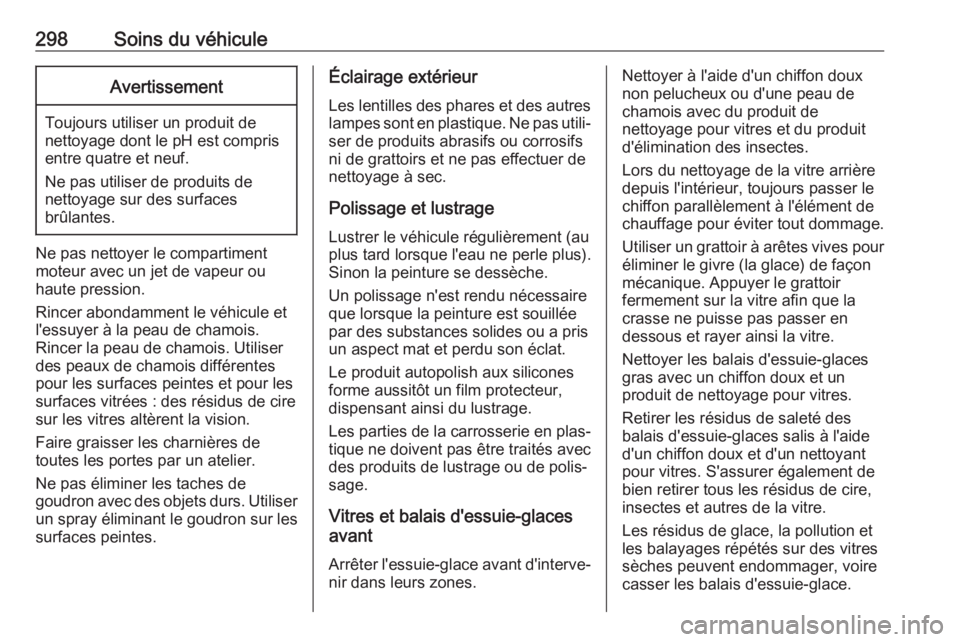

298Soins du véhiculeAvertissement
Toujours utiliser un produit de
nettoyage dont le pH est compris
entre quatre et neuf.
Ne pas utiliser de produits de
nettoyage sur des surfaces
brûlantes.
Ne pas nettoyer le compartiment
moteur avec un jet de vapeur ou
haute pression.
Rincer abondamment le véhicule et
l'essuyer à la peau de chamois.
Rincer la peau de chamois. Utiliser
des peaux de chamois différentes
pour les surfaces peintes et pour les
surfaces vitrées : des résidus de cire
sur les vitres altèrent la vision.
Faire graisser les charnières de
toutes les portes par un atelier.
Ne pas éliminer les taches de
goudron avec des objets durs. Utiliser
un spray éliminant le goudron sur les
surfaces peintes.
Éclairage extérieur
Les lentilles des phares et des autreslampes sont en plastique. Ne pas utili‐
ser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage Lustrer le véhicule régulièrement (au
plus tard lorsque l'eau ne perle plus).
Sinon la peinture se dessèche.
Un polissage n'est rendu nécessaire
que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur,
dispensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique ne doivent pas être traités avec
des produits de lustrage ou de polis‐
sage.
Vitres et balais d'essuie-glaces
avant
Arrêter l'essuie-glace avant d'interve‐ nir dans leurs zones.Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de
chamois avec du produit de
nettoyage pour vitres et du produit
d'élimination des insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.
Utiliser un grattoir à arêtes vives pour
éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir
fermement sur la vitre afin que la
crasse ne puisse pas passer en
dessous et rayer ainsi la vitre.
Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un
produit de nettoyage pour vitres.
Retirer les résidus de saleté des
balais d'essuie-glaces salis à l'aide
d'un chiffon doux et d'un nettoyant
pour vitres. S'assurer également de
bien retirer tous les résidus de cire,
insectes et autres de la vitre.
Les résidus de glace, la pollution et
les balayages répétés sur des vitres
sèches peuvent endommager, voire
casser les balais d'essuie-glace.

Soins du véhicule299Toit ouvrantNe jamais le nettoyer avec des
solvants, des produits abrasifs, des
carburants, des produits agressifs
(par exemple produits de nettoyage
de peinture, solutions à l'acétone,
etc.), des acides, des produits très
alcalins ou des éponges abrasives.
Ne pas appliquer de cire ou de produit
de lustrage sur le toit ouvrant.
Jantes et pneus
Ne pas utiliser de nettoyeurs à haute
pression.
Nettoyer des jantes avec un nettoyant
pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes
produits que la carrosserie.
Dégâts à la peinture Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille
doivent être réparés par un atelier.Soubassement
Le soubassement est partiellement
revêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son
lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐
sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de
protection.
Système de gaz de pétrole
liquéfié9 Danger
Le gaz de pétrole liquéfié est plus
lourd que l'air et peut stagner dans les points bas.
Être prudent en cas de travail sous
le véhicule dans une fosse.
Pour les travaux de peinture quand
une cabine de séchage à plus de
60 °C est utilisée, le réservoir de gaz
de pétrole liquéfié doit être démonté.
N'apporter aucune modification au
système de gaz liquéfié.
Dispositif d'attelage Ne pas nettoyer la barre d'attelage
avec un jet de vapeur ou haute pres‐
sion.
Volet d'air
Nettoyer le volet sur le pare-chocs
avant pour assurer son bon fonction‐ nement.
Entretien intérieur Intérieur et garnitures
Ne nettoyer l'habitacle, y compris le revêtement de tableau de bord et les
revêtements qu'à l'aide d'un chiffon
sec ou de produit de nettoyage inté‐
rieur.

300Soins du véhiculeNettoyer les garnitures en cuir à l'eaupropre et avec un chiffon doux. Pour
les taches tenaces, utiliser un produit d'entretien pour cuir.
Nettoyer le combiné d'instruments et
les écrans uniquement avec un chif‐
fon doux humide. Le cas échéant,
utiliser une solution savonneuse
douce.
Les garnitures en tissu se nettoient le
mieux à l'aspirateur et à la brosse.
Pour éliminer les taches, utiliser un
produit de nettoyage pour tissu.
Il se peut que les tissus ne soient pas grand teint. Cela peut provoquer des
décolorations visibles, notamment
sur les garnitures de couleur claire.
Éliminer les taches et les décolora‐
tions dès que possible.
Nettoyer les ceintures de sécurité à
l'eau tiède ou avec un produit de
nettoyage pour intérieur.Avertissement
Attacher les fermetures Velcro des vêtements car elles peuvent
abîmer le garnissage du siège si
elles restent ouvertes.
La même chose s'applique aux
vêtements avec des objets aux
bords tranchants, tels que ferme‐ tures éclair, ceintures ou jeans
cloutés.
Éléments en matière plastique et
en caoutchouc
Les pièces en plastique et en caout‐
chouc peuvent être entretenues avec les mêmes produits que la carrosse‐
rie. Le cas échéant, utiliser un produit
de nettoyage pour intérieur. Ne pas
utiliser d'autres produits. Éviter
notamment les solvants et l'essence.
Ne pas utiliser de nettoyeurs à haute
pression.
Tapis de sol9 Attention
Si un tapis de sol n'est pas de la
bonne taille ou n'est pas posi‐
tionné correctement, il peut inter‐
férer avec la pédale d'accélérateur
et/ou de frein, ce qui peut entraî‐
ner une accélération non désirée
et/ou un allongement de la
distance de freinage qui peut
causer une collision et des bles‐
sures.
Se baser sur les recommandations suivantes pour une utilisation
correcte des tapis de sol.
● Les tapis de sol d'origine ont été conçus pour votre véhicule. Si les
tapis de sol doivent être rempla‐
cés, il est recommandé d'acheter des tapis de sol certifiés.
Toujours veiller à ce que les tapis de sol n'interfèrent pas avec les
pédales.
● Utiliser le tapis de sol en l'orien‐ tant du bon côté. Ne pas le
retourner.

302Service et maintenanceService et
maintenanceInformations générales ..............302
Informations sur l'entretien ......302
Fluides, lubrifiants et pièces re‐
commandés ............................... 303
Fluides et lubrifiants recommandés ......................... 303Informations générales
Informations sur l'entretien
Il est important pour la sécurité, la
fiabilité ainsi que pour le maintien de
la valeur de votre véhicule que tous
les travaux d'entretien soient effec‐
tués aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible
auprès de votre atelier.
Affichage d'entretien 3 108.
Intervalles d'entretien pour
l'Europe
L'entretien de votre véhicule doit s'ef‐ fectuer tous les 30 000 km ou une fois
par an, selon l'échéance survenant
en premier. Un changement supplé‐
mentaire d'huile moteur et de filtre est
indiqué par le système de durée de
vie avant vidange du moteur, lorsque
cette opération est nécessaire avant
la maintenance.Un intervalle d'entretien plus court
peut être valide pour les comporte‐
ments de conduite intenses, par ex.
pour les taxis et les véhicules de
police.
La périodicité des travaux d'entretien
européens est valide pour les pays
suivants :
Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine,
Bulgarie, Chypre, Croatie, Dane‐
mark, Espagne, Estonie, Finlande,
France, Grèce, Groenland, Hongrie, Irlande, Islande, Italie, Liechtenstein,
Lettonie, Lituanie, Luxembourg,
Macédoine du Nord, Malte, Monaco,
Monténégro, Norvège, Pays-Bas,
Pologne, Portugal, République tchè‐
que, Roumanie, Royaume-Uni, Saint- Marin, Serbie, Slovaquie, Slovénie,
Suède, Suisse.
Affichage d'entretien 3 108.

Service et maintenance303Intervalles d'entretien pour
l'international
L'entretien de votre véhicule est
requis tous les 15 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication
contraire dans l'affichage d'entretien.
Des conditions de fonctionnement
intenses existent si une ou plusieurs
des circonstances suivantes se
produisent fréquemment : Démar‐
rage à froid, utilisation de l'arrêt /
démarrage, utilisation d'une remor‐
que, conduite en montagne, conduite
sur des surfaces routières en
mauvais état et sableuses, augmen‐
tation de la pollution de l'air, présence de sable dans l'air et haute teneur enpoussières, conduite à haute altitude
et variations importantes de tempéra‐
ture. Dans ces conditions d'utilisation intenses, certains entretiens peuvent
être plus souvent nécessaires que
l'intervalle d'entretien habituel.
Les intervalles d'entretien pour l'inter‐
national sont valides pour les pays qui ne sont pas mentionnés dans les
intervalles d'entretien pour l'Europe.Affichage d'entretien 3 108.
Confirmations
La confirmation des entretiens effec‐
tués est indiquée dans le carnet d'en‐ tretien et de garantie. La date et le
kilométrage sont ajoutés ainsi que la
signature et le cachet de l'atelier
ayant effectué l'entretien.
S'assurer que le carnet d'entretien et
de garantie est correctement rempli
car la preuve d'un entretien suivi est
essentielle en cas d'appel à la garan‐ tie ou de demande de geste commer‐
cial. Il constitue également un argu‐
ment positif lors de la revente du
véhicule.Fluides, lubrifiants et
pièces recommandés
Fluides et lubrifiants recommandés
Utiliser uniquement les produits
conformes aux spécifications recom‐
mandées.9 Attention
Les produits nécessaires au fonc‐
tionnement du véhicule sont
dangereux et peuvent être nocifs. Manipuler avec prudence.
Respecter les consignes figurant
sur les récipients.
Huile moteur
L'huile moteur est identifiée par sa
qualité et par sa viscosité. Lors du
choix de l'huile moteur à utiliser, la
qualité est plus importante que la
viscosité. La qualité de l'huile garantit
par exemple la propreté du moteur, la protection contre l'usure et le contrôle
du vieillissement de l'huile, tandis que

304Service et maintenancele degré de viscosité indique la fluiditéde l'huile sur une plage de tempéra‐
ture donnée.
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la
température ambiante minimale
3 308.
Appoint d'huile moteurAvertissement
Si de l'huile se répand, l'éponger
et la mettre au rebut correctement.
Les huiles moteur de différentes
marques et différents producteurs
peuvent être mélangées pour autant
que vous respectiez les qualité et
viscosité d'huile moteur requises.
L'utilisation d'huiles moteur classéesuniquement ECA pour tous les
moteurs à essence est interdite, car
le moteur risquerait d'être endom‐
magé dans certaines conditions de
fonctionnement.
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la
température ambiante minimale
3 308.
Additifs d'huile moteur
supplémentaires
L'utilisation d'additifs d'huile moteur
supplémentaires peut entraîner des
dégâts et rendre la garantie caduque.
Degrés de viscosité d'huile moteur
La classe de viscosité SAE définit la
capacité d'écoulement d'une huile.
L'huile multigrade est représentée
par deux chiffres, par ex.
SAE 5W-30. Le premier chiffre, suivi
d'un W, indique la viscosité à basse
température et le second chiffre, la
viscosité à haute température.
Sélectionner la classe de viscosité
adéquate en fonction de la tempéra‐
ture ambiante minimale 3 308.
Toutes les classes de viscosité
recommandées sont adaptées pour
une utilisation à des températures
ambiantes élevées.Liquide de refroidissement et
antigel
Utiliser uniquement de l'antigel pour
liquide de refroidissement sans silica‐
tes et à longue durée de vie (LLC)
homologué pour le véhicule. Prendre
contact avec un atelier.
Le système est rempli en usine par un liquide de refroidissement conçu pour
offrir une excellente protection contre la corrosion ainsi que le gel à des
températures allant approximative‐
ment jusqu'à -28 °C. Dans les régions froides à très basses températures, le
liquide de refroidissement rempli en
usine offre une protection contre le
gel à des températures allant jusqu'à
-37 °C. Cette concentration doit être
maintenue toute l'année. L'utilisation
d'additifs supplémentaires pour
liquide de refroidissement dont le but
est de procurer une protection
supplémentaire contre la corrosion ou
d'assurer l'étanchéité en cas de peti‐
tes fuites peut provoquer des problè‐
mes de fonctionnement. Nous décli‐
nons toute responsabilité quant aux

Caractéristiques techniques307Données de la plaquette signaléti‐
que :1:constructeur2:numéro d'homologation3:numéro d'identification du
véhicule4:poids nominal brut du véhicule
autorisé [en kg]5:poids total roulant autorisé [en kg]6:charge maximale autorisée sur
l'essieu avant [en kg]7:charge maximale autorisée sur
l'essieu arrière [en kg]8:données spécifiques au véhicule
ou au pays, p. ex. AM = année-
modèle
La charge sur essieu avant et la
charge sur essieu arrière ne doivent
pas dépasser ensemble le poids total
autorisé en charge.
Le poids en ordre de marche du
véhicule dépend des caractéristiques du véhicule, par exemple des acces‐soires et équipements facultatifs. Voir
le certificat de conformité CEE fourni
avec votre véhicule et les autres
documents d'enregistrement natio‐
naux.
Les caractéristiques techniques ont
été établies selon les normes de la
Communauté Européenne. Tous
droits de modification réservés. Les
indications figurant sur les papiers du
véhicule ont toujours priorité sur
celles du présent manuel.
Identification du moteur
Les tableaux de caractéristiques
techniques utilisent l'appellation du
moteur. Le tableau des données du
moteur affiche également le code
technique.
Caractéristiques du moteur 3 311.
Pour identifier le moteur adéquat, voir le certificat de conformité CEE fourni
avec votre véhicule et les autres
documents d'enregistrement natio‐
naux.
Le certificat de conformité indique l'appellation du moteur, les autres
publications nationales peuvent indi‐
quer le code technique. Vérifier la
cylindrée et la puissance moteur afin
d'identifier le moteur respectif.

322Informations au clientInformations au
clientInformations au client ................322
Déclaration de conformité .......322
REACH .................................... 326
Réparation des dégâts d'une collision ................................... 326
Reconnaissance de logiciel .....327
Mise à jour logicielle ................330
Marques commerciales déposées ................................ 330
Enregistrement des données du véhicule et vie privée .................331
Enregistrements des données d'événements ......................... 331
Identification de fréquence radio (RFID) ..................................... 335Informations au client
Déclaration de conformité
Systèmes de transmission radio Ce véhicule possède des systèmes
qui transmettent et/ou reçoivent des
ondes radio soumises à la
directive 2014/53/UE. Les fabricants
des systèmes mentionnés plus loin
déclarent la conformité avec la
directive 2014/53/UE. Le texte
complet de la déclaration de confor‐
mité UE pour chaque système est
disponible à l'adresse Internet
suivante : www.opel.com/conformity.
L'importateur est
Opel / Vauxhall, Bahnhofsplatz,
65423 Ruesselsheim am Main,
Germany.
Antenne
Laird
Daimlerring 31, 31135 Hildesheim, Germany
Fréquence de fonctionnement : N/D
Sortie maximale : N/DAntenne
Kathrein Automotive GmbH
Roemerring 1, 31137 Hildesheim, Germany
Fréquence de fonctionnement : N/D
Sortie maximale : N/D
Récepteur de clé électronique
Denso Corporation
Waldeckerstaße 11, 64546 Mörfel‐
den-Walldorf, Germany
Fréquence de fonctionnement :
125 kHz
Sortie maximale : -0,14 dBm
Émetteur de clé électronique
Denso Corporation
1-1, Showa-cho, Kariya-shi, Aichi-
ken 448-8661, Japan
Fréquence de fonctionnement :
433,92 MHz
Sortie maximale : -5,88 dBm
Blocage du démarrage
Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐
gen, Germany
