Instruments et commandes105Vue d'ensembleOFeux de direction 3 109XRappel de ceinture de sécurité
3 110vAirbags et rétracteurs de cein‐
ture 3 110VDésactivation d'airbag 3 111pSystème de charge 3 111ZTémoin de dysfonctionnement
3 111RSystème de freinage et d'em‐
brayage 3 111mFrein de stationnement élec‐
trique 3 112jDéfaillance du frein de station‐
nement électrique 3 112uAntiblocage de sécurité (ABS)
3 112RChangement de rapport 3 112EDistance de suivi 3 112aAssistance au maintien de
trajectoire 3 113nElectronic Stability Control
désactivé 3 113bElectronic Stability Control et
système antipatinage 3 113kSystème antipatinage désactivé
3 113WTempérature de liquide de
refroidissement du moteur
3 113!Préchauffage 3 113uAdBlue 3 114wSystème de surveillance de la
pression des pneus 3 114IPression de l'huile moteur
3 114YNiveau bas de carburant 3 114dBlocage du démarrage 3 1158Éclairage extérieur 3 115CFeux de route 3 115fFeux de route automatiques
3 115fPhares à DEL 3 115>Phares antibrouillard 3 115rFeu antibrouillard arrière 3 115mRégulateur de vitesse 3 115CRégulateur de vitesse adaptatif
3 115AVéhicule détecté à l'avant
3 1167Piéton détecté à l'avant 3 116LLimiteur de vitesse 3 116LAssistant de détection des
panneaux routiers 3 116hPorte ouverte 3 116

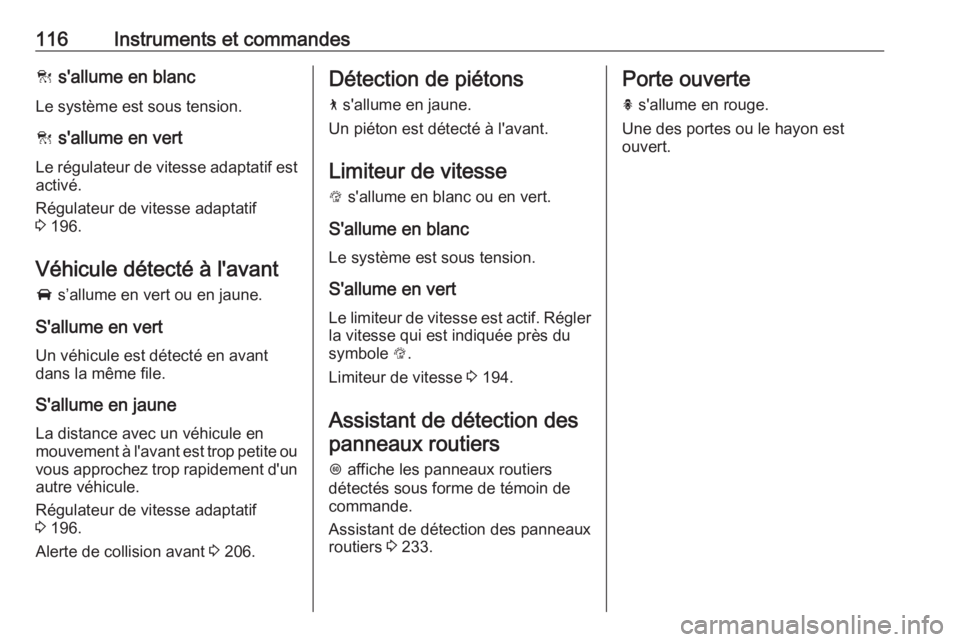

116Instruments et commandesC s'allume en blanc
Le système est sous tension.
C s'allume en vert
Le régulateur de vitesse adaptatif est activé.
Régulateur de vitesse adaptatif
3 196.
Véhicule détecté à l'avant
A s’allume en vert ou en jaune.
S'allume en vert Un véhicule est détecté en avant
dans la même file.
S'allume en jaune
La distance avec un véhicule en
mouvement à l'avant est trop petite ou vous approchez trop rapidement d'un autre véhicule.
Régulateur de vitesse adaptatif
3 196.
Alerte de collision avant 3 206.Détection de piétons
7 s'allume en jaune.
Un piéton est détecté à l'avant.
Limiteur de vitesse
L s'allume en blanc ou en vert.
S'allume en blanc Le système est sous tension.
S'allume en vert Le limiteur de vitesse est actif. Régler la vitesse qui est indiquée près du
symbole L.
Limiteur de vitesse 3 194.
Assistant de détection des panneaux routiers
L affiche les panneaux routiers
détectés sous forme de témoin de
commande.
Assistant de détection des panneaux
routiers 3 233.Porte ouverte
h s'allume en rouge.
Une des portes ou le hayon est
ouvert.

Instruments et commandes117Écrans
Centre d'informations du
conducteur
Le centre d'informations du conduc‐
teur se trouve dans le combiné d'ins‐ truments.
Selon la version et le combiné d'ins‐
truments, le centre d'informations du
conducteur est disponible avec un
affichage de niveau de base ou de
niveau supérieur.
Selon l'équipement, le centre d'infor‐ mations du conducteur indique :
● le totalisateur ou le compteur kilométrique journalier
● informations sur le véhicule
● informations sur le trajet/carbu‐ rant
● informations sur la consomma‐ tion de carburant
● les messages de véhicule et d'avertissement
● l'information audio et d'infodiver‐ tissement
● l'information de téléphone● l'information de navigation
● réglages véhicule
Écran de niveau de base
Sélection des menus et des fonctions
Commandes au volant
Les menus et fonctions peuvent être
sélectionnés via les boutons situés à
droite du volant de direction.
Appuyer sur è ou é pour naviguer
entre les menus principaux ou pour
revenir au niveau de menu directe‐
ment supérieur à partir d'un sous-
menu.
Appuyer sur å ou ä pour parcourir les
pages de sous-menus de l'entrée de menu principal sélectionnée. Utiliser
également ces boutons pour modifier
une valeur numérique.
Appuyer sur Å pour sélectionner
une fonction ou cocher une case dans une boîte de dialogue.

118Instruments et commandesLes messages de véhicule et de
service sont affichés sur le centre
d'informations du conducteur en cas
de besoin. Confirmer les messages
en appuyant sur Å.
Messages du véhicule 3 128.
Menu principal
Les principaux menus sont :
● Informations sur le trajet/carbu‐ rant, affichées par ;.
● Informations sur le véhicule, affi‐ chées par ?.
● Informations sur le mode Eco, affichées par @.
Certaines des fonctions affichées
diffèrent quand le véhicule roule ou contient l'heure et certaines fonctions ne sont actives que quand le véhicule
roule.Affichage de niveau supérieur
Sélection des menus et des fonctions
Les menus et fonctions peuvent être
sélectionnés via les boutons situés à droite du volant de direction.
Appuyer sur è pour ouvrir une page
de menu principal.
Parcourir le menu principal en
appuyant sur è ou é.
Confirmer une page de menu princi‐
pal avec Å.
Appuyer sur å ou ä pour parcourir les
pages de sous-menus de l'entrée de
menu principal sélectionnée. Utiliser
également ces boutons pour modifier
une valeur numérique.
Appuyer sur Å pour sélectionner
une fonction ou cocher une case dans une boîte de dialogue.

Instruments et commandes119Les messages de véhicule et de
service sont affichés sur le centre
d'informations du conducteur en cas
de besoin. Confirmer les messages
en appuyant sur Å.
Messages du véhicule 3 128.
Menu principal
Les principaux menus sont :
● Informations sur le trajet/carbu‐ rant, affichées par Info.
● Informations audio, affichées par
Audio .
● Informations de navigation, affi‐ chées par Navigation .
● Informations sur le téléphone, affichées par Téléphone.
● Informations sur le véhicule, affi‐ chées par Options.
Certaines des fonctions affichées
diffèrent quand le véhicule roule ou
contient l'heure et certaines fonctions
ne sont actives que quand le véhicule roule.
Le combiné d'instruments du niveau
supérieur peut s'afficher en mode
sport et en mode Tour. Voir le menu
Options , Affichage .Menu Info, ; ou "
La liste suivante contient toutes les
pages possibles du menu Info.
Certaines pages peuvent être indis‐
ponibles pour votre véhicule particu‐
lier. En fonction de l'écran, certaines
fonctions sont symbolisées.
● Vitesse
● Trajet 1 /Trajet A , contenant :
Distance
Économie de carburant /
Économie moyenne de carburant
Vitesse moyenne
● Trajet 2 /Trajet B , contenant :
Distance
Économie de carburant /
Économie moyenne de carburant
Vitesse moyenne
● Carburant /Informations sur le
carburant , contenant :
Autonomie
Consommation carburant
instantanée
● Durée de vie avant vidange
● Pression des pneus●Chronomètre
● Reconnaissance panneaux
circulation
● Distance de sécurité
● Assistance conducteur
● Principaux conso.
● Tendance d'économie
● Indice ÉCO
● Niveau d'AdBlue
Sur l'écran de niveau de base, les
pages Durée de vie avant vidange ,
Pression des pneus , Distance de
sécurité , Reconnaissance panneaux
circulation , Niveau d'AdBlue , Charge
des pneus et Avertissement de
vitesse sont affichées dans le menu
Informations sur le véhicule. Sélec‐
tionner ?.
Vitesse
Affichage numérique de la vitesse
instantanée.

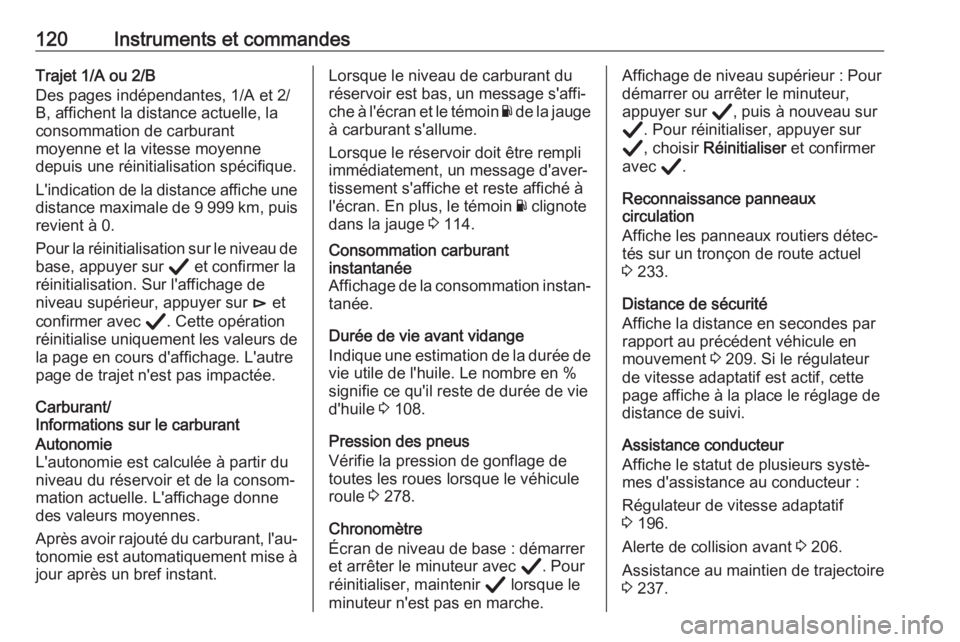

120Instruments et commandesTrajet 1/A ou 2/B
Des pages indépendantes, 1/A et 2/ B, affichent la distance actuelle, la
consommation de carburant
moyenne et la vitesse moyenne
depuis une réinitialisation spécifique.
L'indication de la distance affiche une
distance maximale de 9 999 km , puis
revient à 0.
Pour la réinitialisation sur le niveau de base, appuyer sur Å et confirmer la
réinitialisation. Sur l'affichage de
niveau supérieur, appuyer sur é et
confirmer avec Å. Cette opération
réinitialise uniquement les valeurs de
la page en cours d'affichage. L'autre page de trajet n'est pas impactée.
Carburant/
Informations sur le carburantAutonomie
L'autonomie est calculée à partir du
niveau du réservoir et de la consom‐ mation actuelle. L'affichage donne
des valeurs moyennes.
Après avoir rajouté du carburant, l'au‐ tonomie est automatiquement mise à jour après un bref instant.Lorsque le niveau de carburant du
réservoir est bas, un message s'affi‐
che à l'écran et le témoin Y de la jauge
à carburant s'allume.
Lorsque le réservoir doit être rempli
immédiatement, un message d'aver‐
tissement s'affiche et reste affiché à
l'écran. En plus, le témoin Y clignote
dans la jauge 3 114.Consommation carburant
instantanée
Affichage de la consommation instan‐ tanée.
Durée de vie avant vidange
Indique une estimation de la durée de
vie utile de l'huile. Le nombre en %
signifie ce qu'il reste de durée de vie
d'huile 3 108.
Pression des pneus
Vérifie la pression de gonflage de
toutes les roues lorsque le véhicule
roule 3 278.
Chronomètre
Écran de niveau de base : démarrer
et arrêter le minuteur avec Å. Pour
réinitialiser, maintenir Å lorsque le
minuteur n'est pas en marche.
Affichage de niveau supérieur : Pour
démarrer ou arrêter le minuteur,
appuyer sur Å, puis à nouveau sur
Å . Pour réinitialiser, appuyer sur
Å , choisir Réinitialiser et confirmer
avec Å.
Reconnaissance panneaux
circulation
Affiche les panneaux routiers détec‐
tés sur un tronçon de route actuel
3 233.
Distance de sécurité
Affiche la distance en secondes par
rapport au précédent véhicule en
mouvement 3 209. Si le régulateur
de vitesse adaptatif est actif, cette
page affiche à la place le réglage de
distance de suivi.
Assistance conducteur
Affiche le statut de plusieurs systè‐
mes d'assistance au conducteur :
Régulateur de vitesse adaptatif
3 196.
Alerte de collision avant 3 206.
Assistance au maintien de trajectoire
3 237.

Instruments et commandes121Niveau d'AdBlue
Affiche le niveau du réservoir d'Ad‐
Blue 3 174.
Menu d'informations Eco @
● Principaux conso.
● Tendance d'économie
● Indice ÉCO
Sur l'affichage de niveau supérieur, les pages Principaux conso. ,
Tendance d'économie et Indice ÉCO
sont affichées dans le menu Info ; voir plus haut.
Principaux conso.
La liste des consommateurs de
confort les plus importants actuelle‐
ment activés est affichée par ordre
décroissant. L'économie de carbu‐
rant pouvant être potentiellement
réalisée est indiquée.
Dans des conditions de conduite
sporadiques, le moteur va activer
automatiquement la lunette arrière
chauffante pour augmenter la charge du moteur. Dans ce cas, la lunette
arrière chauffante est indiquéecomme l'un des consommateurs les
plus importants, sans être activée par
le conducteur.
Tendance d'économie
Affiche le changement de la consom‐ mation moyenne sur une distance de
50 km. Les segments remplis affi‐
chent la consommation par étapes de 5 km et affichent également l'effet de
la topographie ou du comportement
de conduite sur la consommation de
carburant.
Indice ÉCO
La consommation moyenne de
carburant est indiquée sur une
échelle économique. Pour une
conduite économique, adapter le style de conduite afin de garder le
témoin dans la zone verte. Plus le
témoin se déplace vers le rouge, plus
la consommation de carburant est
élevée. La valeur de la consomma‐
tion moyenne est également affichée.
En fonction de la version du véhicule,
l'index d'économie présente des
valeurs se référant à la page A/1 du
compteur kilométrique journalier ou
au cycle de conduite actuel. Dans ce
dernier cas, le témoin est réinitialisé lors de l'allumage suivant du contact.
Menu Audio G
Permet la navigation dans la musi‐
que, la sélection des préférences ou
le changement de source audio.
Pour de plus amples informations,
consulter le guide de l'Infotainment.

126Instruments et commandesVues d'affichage
Différentes vues peuvent être sélec‐
tionnées dans l'affichage à tête haute en appuyant sur le bouton /.
Chaque pression change la vue d'af‐ fichage.
Affichage de la vitesse
Indique
● compteur de vitesse : indication de la vitesse en chiffres
● panneaux de signalisation : indi‐ cation des limitations de vitesse
Vue des performances
Indique
● compteur de vitesse : indication de la vitesse en chiffres
● compte-tours : vitesse du moteur
en tours par minute
● boîte automatique : position du levier sélecteur
● boîte manuelle / automatique : indication de changement de
rapport
Vue audio
Indique
● compteur de vitesse : indication de la vitesse en chiffres
● information sur la piste audio en cours
Vue de navigation
Indique
● compteur de vitesse : indication de la vitesse en chiffres
● informations de navigation détail‐
léesTémoins de sécurité active
Les témoins des systèmes d'assis‐
tance au conducteur suivants sont
indiqués sur la ligne supérieure de
l'affichage pour toutes les vues
● véhicule détecté à l'avant A :
reconnaissance de véhicule
● assistance au maintien de trajec‐
toire a : état et avertissement
● régulateur de vitesse adaptatif Õ : réglage de la vitesse et de
l'état
● piéton détecté à l'avant 7 : recon‐
naissance de piéton
Affichage des alertes
La liste suivante n'est pas une liste
exhaustive des alertes possibles.
Certaines alertes ne sont pas dispo‐
nibles pour votre véhicule, d'autres
peuvent apparaître en fonction de sa
configuration.
Les alertes sont affichées sur chaque
page si cela est nécessaire
● alerte de protection de piéton
● alerte de collision avant

Instruments et commandes129Messages dans
l'affichage d'informations
Certains messages importants
peuvent également s'afficher à l'Affi‐
chage d'informations. Certains
messages n'apparaissent que
pendant quelques secondes.
Signaux sonores Un seul signal sonore peut représen‐
ter plusieurs avertissements simulta‐
nés.
Lors du démarrage du moteur ou
en roulant
Le signal sonore indiquant des cein‐tures de sécurité non bouclées aura
la priorité sur tout autre signal sonore.
● En cas de ceinture de sécurité non bouclée ;
● Si une porte ou le hayon n'est pas
correctement fermé lors du
démarrage ;
● Si une vitesse donnée est dépas‐
sée alors que le frein de station‐
nement est serré ;● Si le régulateur de vitesse adap‐ tatif se désactive automatique‐
ment ;
● Si un véhicule à l'avant est appro‐
ché de trop près ;
● Si un piéton à l'avant est appro‐ ché de trop près ;
● Si une vitesse programmée ou une limitation de vitesse est
dépassée ;
● Si un message d'avertissement apparaît dans le centre d'infor‐
mations du conducteur ;
● Si la clé électronique n'est pas dans l'habitacle ;
● Si l'aide au stationnement détecte un objet ;
● Si un changement de file inat‐ tendu se produit ;
● Si le filtre d'échappement a atteint son niveau de remplis‐sage maximal.Quand le véhicule est à l'arrêt et/
ou que la porte du conducteur est ouverte
● avec l'éclairage extérieur allumé ;
● si le dispositif d'attelage n'est pas
verrouillé.
Pendant un Autostop ● Lorsque la porte du conducteur est ouverte.
● Si l'une des conditions pour un arrêt automatique n'est pas
remplie.

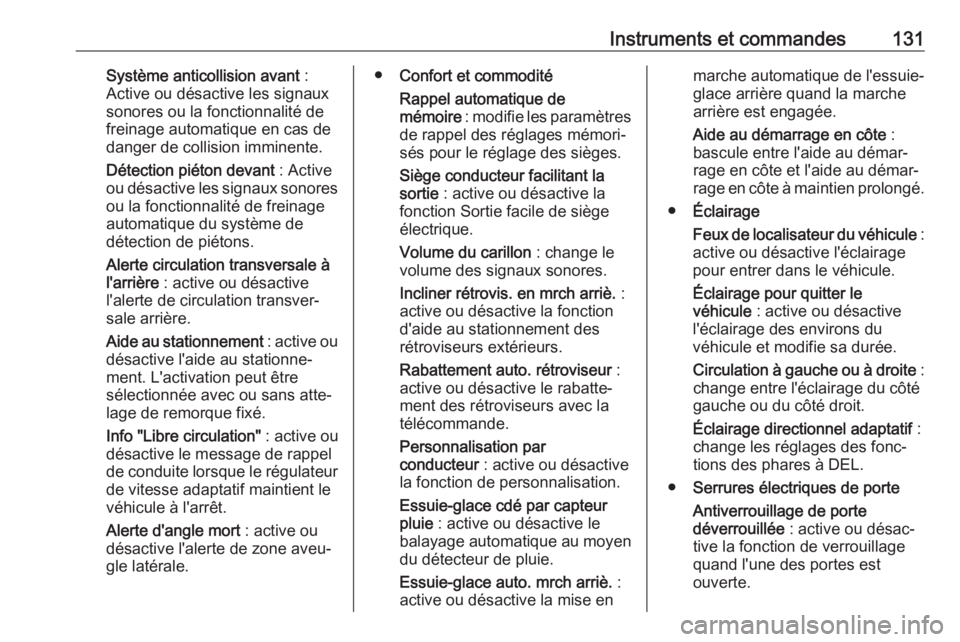

Instruments et commandes131Système anticollision avant :
Active ou désactive les signaux
sonores ou la fonctionnalité de
freinage automatique en cas de
danger de collision imminente.
Détection piéton devant : Active
ou désactive les signaux sonores ou la fonctionnalité de freinage
automatique du système de
détection de piétons.
Alerte circulation transversale à
l'arrière : active ou désactive
l'alerte de circulation transver‐
sale arrière.
Aide au stationnement : active ou
désactive l'aide au stationne‐
ment. L'activation peut être
sélectionnée avec ou sans atte‐
lage de remorque fixé.
Info "Libre circulation" : active ou
désactive le message de rappel
de conduite lorsque le régulateur
de vitesse adaptatif maintient le
véhicule à l'arrêt.
Alerte d'angle mort : active ou
désactive l'alerte de zone aveu‐
gle latérale.● Confort et commodité
Rappel automatique de
mémoire : modifie les paramètres
de rappel des réglages mémori‐
sés pour le réglage des sièges.
Siège conducteur facilitant la
sortie : active ou désactive la
fonction Sortie facile de siège
électrique.
Volume du carillon : change le
volume des signaux sonores.
Incliner rétrovis. en mrch arriè. :
active ou désactive la fonction
d'aide au stationnement des
rétroviseurs extérieurs.
Rabattement auto. rétroviseur :
active ou désactive le rabatte‐
ment des rétroviseurs avec la
télécommande.
Personnalisation par conducteur : active ou désactive
la fonction de personnalisation.
Essuie-glace cdé par capteur
pluie : active ou désactive le
balayage automatique au moyen
du détecteur de pluie.
Essuie-glace auto. mrch arriè. :
active ou désactive la mise enmarche automatique de l'essuie-
glace arrière quand la marche
arrière est engagée.
Aide au démarrage en côte :
bascule entre l'aide au démar‐
rage en côte et l'aide au démar‐
rage en côte à maintien prolongé.
● Éclairage
Feux de localisateur du véhicule :
active ou désactive l'éclairage pour entrer dans le véhicule.
Éclairage pour quitter le
véhicule : active ou désactive
l'éclairage des environs du
véhicule et modifie sa durée.
Circulation à gauche ou à droite :
change entre l'éclairage du côté
gauche ou du côté droit.
Éclairage directionnel adaptatif :
change les réglages des fonc‐
tions des phares à DEL.
● Serrures électriques de porte
Antiverrouillage de porte
déverrouillée : active ou désac‐
tive la fonction de verrouillage
quand l'une des portes est
ouverte.
