OPEL INSIGNIA BREAK 2020 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2020, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2020Pages: 331, veľkosť PDF: 9.4 MB

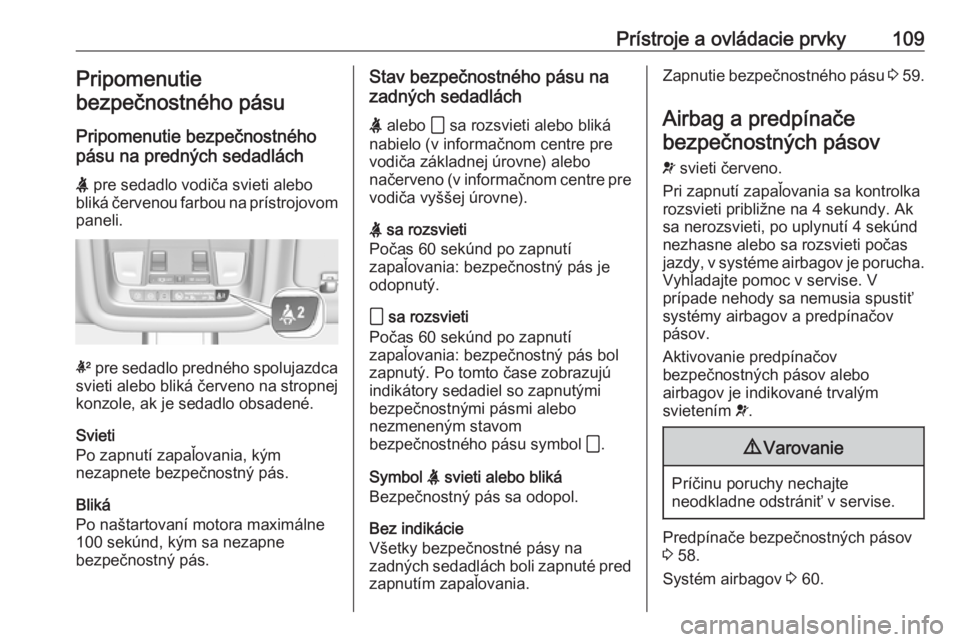

Page 111 of 331
Prístroje a ovládacie prvky109Pripomenutie
bezpečnostného pásu
Pripomenutie bezpečnostného
pásu na predných sedadlách
X pre sedadlo vodiča svieti alebo
bliká červenou farbou na prístrojovom
paneli.
k pre sedadlo predného spolujazdca
svieti alebo bliká červeno na stropnej
konzole, ak je sedadlo obsadené.
Svieti
Po zapnutí zapaľovania, kým
nezapnete bezpečnostný pás.
Bliká
Po naštartovaní motora maximálne
100 sekúnd, kým sa nezapne
bezpečnostný pás.
Stav bezpečnostného pásu na
zadných sedadlách
X alebo > sa rozsvieti alebo bliká
nabielo (v informačnom centre pre vodiča základnej úrovne) alebo
načerveno (v informačnom centre pre vodiča vyššej úrovne).
X sa rozsvieti
Počas 60 sekúnd po zapnutí
zapaľovania: bezpečnostný pás je
odopnutý.
> sa rozsvieti
Počas 60 sekúnd po zapnutí
zapaľovania: bezpečnostný pás bol
zapnutý. Po tomto čase zobrazujú
indikátory sedadiel so zapnutými
bezpečnostnými pásmi alebo
nezmeneným stavom
bezpečnostného pásu symbol >.
Symbol X svieti alebo bliká
Bezpečnostný pás sa odopol.
Bez indikácie
Všetky bezpečnostné pásy na
zadných sedadlách boli zapnuté pred zapnutím zapaľovania.Zapnutie bezpečnostného pásu 3 59.
Airbag a predpínače bezpečnostných pásov
v svieti červeno.
Pri zapnutí zapaľovania sa kontrolka
rozsvieti približne na 4 sekundy. Ak
sa nerozsvieti, po uplynutí 4 sekúnd
nezhasne alebo sa rozsvieti počas
jazdy, v systéme airbagov je porucha. Vyhľadajte pomoc v servise. V
prípade nehody sa nemusia spustiť
systémy airbagov a predpínačov
pásov.
Aktivovanie predpínačov
bezpečnostných pásov alebo
airbagov je indikované trvalým
svietením v.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Predpínače bezpečnostných pásov
3 58.
Systém airbagov 3 60.

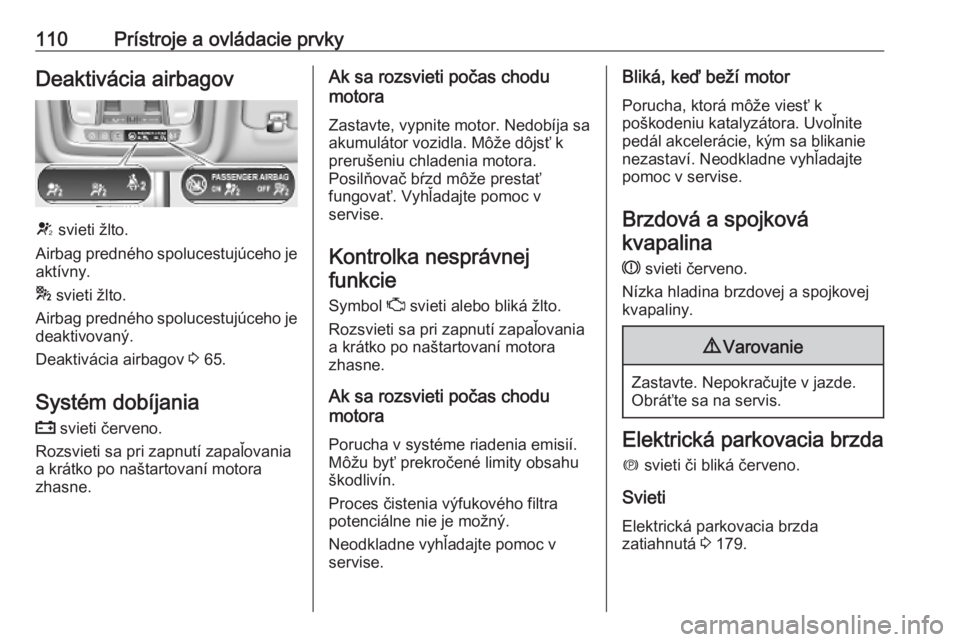

Page 112 of 331
110Prístroje a ovládacie prvkyDeaktivácia airbagov
V svieti žlto.
Airbag predného spolucestujúceho je
aktívny.
* svieti žlto.
Airbag predného spolucestujúceho je
deaktivovaný.
Deaktivácia airbagov 3 65.
Systém dobíjania
p svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motora
Zastavte, vypnite motor. Nedobíja sa
akumulátor vozidla. Môže dôjsť k
prerušeniu chladenia motora.
Posilňovač bŕzd môže prestať
fungovať. Vyhľadajte pomoc v
servise.
Kontrolka nesprávnejfunkcie
Symbol Z svieti alebo bliká žlto.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motora
Porucha v systéme riadenia emisií.
Môžu byť prekročené limity obsahu
škodlivín.
Proces čistenia výfukového filtra
potenciálne nie je možný.
Neodkladne vyhľadajte pomoc v
servise.Bliká, keď beží motor
Porucha, ktorá môže viesť k
poškodeniu katalyzátora. Uvoľnite
pedál akcelerácie, kým sa blikanie
nezastaví. Neodkladne vyhľadajte
pomoc v servise.
Brzdová a spojková kvapalina
R svieti červeno.
Nízka hladina brzdovej a spojkovej
kvapaliny.9 Varovanie
Zastavte. Nepokračujte v jazde.
Obráťte sa na servis.
Elektrická parkovacia brzda
m svieti či bliká červeno.
Svieti
Elektrická parkovacia brzda
zatiahnutá 3 179.

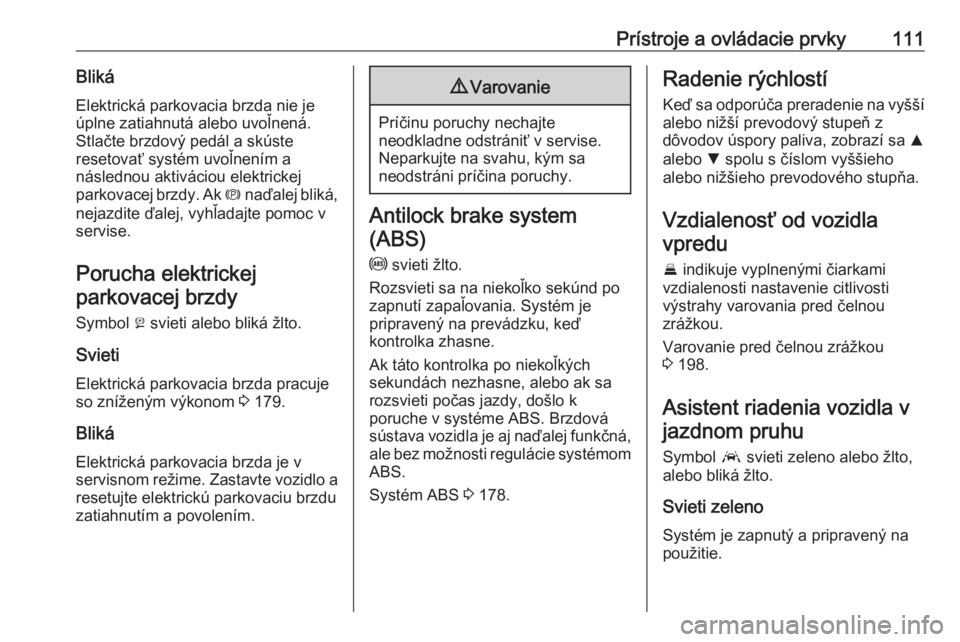

Page 113 of 331
Prístroje a ovládacie prvky111BlikáElektrická parkovacia brzda nie je
úplne zatiahnutá alebo uvoľnená.
Stlačte brzdový pedál a skúste
resetovať systém uvoľnením a
následnou aktiváciou elektrickej
parkovacej brzdy. Ak m naďalej bliká,
nejazdite ďalej, vyhľadajte pomoc v
servise.
Porucha elektrickejparkovacej brzdy
Symbol j svieti alebo bliká žlto.
Svieti
Elektrická parkovacia brzda pracuje
so zníženým výkonom 3 179.
Bliká
Elektrická parkovacia brzda je v
servisnom režime. Zastavte vozidlo a resetujte elektrickú parkovaciu brzdu
zatiahnutím a povolením.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise. Neparkujte na svahu, kým sa
neodstráni príčina poruchy.
Antilock brake system
(ABS)
u svieti žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania. Systém je
pripravený na prevádzku, keď
kontrolka zhasne.
Ak táto kontrolka po niekoľkých
sekundách nezhasne, alebo ak sa
rozsvieti počas jazdy, došlo k
poruche v systéme ABS. Brzdová
sústava vozidla je aj naďalej funkčná,
ale bez možnosti regulácie systémom ABS.
Systém ABS 3 178.
Radenie rýchlostí
Keď sa odporúča preradenie na vyšší alebo nižší prevodový stupeň z
dôvodov úspory paliva, zobrazí sa R
alebo S spolu s číslom vyššieho
alebo nižšieho prevodového stupňa.
Vzdialenosť od vozidla vpredu
E indikuje vyplnenými čiarkami
vzdialenosti nastavenie citlivosti
výstrahy varovania pred čelnou
zrážkou.
Varovanie pred čelnou zrážkou
3 198.
Asistent riadenia vozidla v jazdnom pruhu
Symbol a svieti zeleno alebo žlto,
alebo bliká žlto.
Svieti zeleno
Systém je zapnutý a pripravený na
použitie.

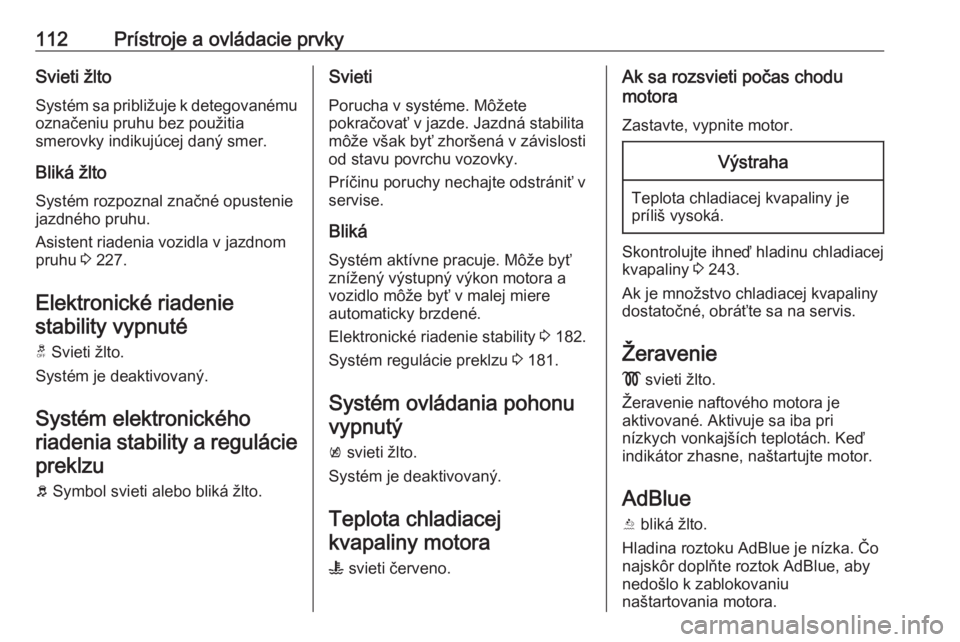

Page 114 of 331
112Prístroje a ovládacie prvkySvieti žltoSystém sa približuje k detegovanému
označeniu pruhu bez použitia
smerovky indikujúcej daný smer.
Bliká žlto
Systém rozpoznal značné opustenie jazdného pruhu.
Asistent riadenia vozidla v jazdnom
pruhu 3 227.
Elektronické riadenie stability vypnuté
t Svieti žlto.
Systém je deaktivovaný.
Systém elektronickéhoriadenia stability a regulácie
preklzu
b Symbol svieti alebo bliká žlto.Svieti
Porucha v systéme. Môžete
pokračovať v jazde. Jazdná stabilita
môže však byť zhoršená v závislosti
od stavu povrchu vozovky.
Príčinu poruchy nechajte odstrániť v
servise.
Bliká
Systém aktívne pracuje. Môže byť
znížený výstupný výkon motora a
vozidlo môže byť v malej miere
automaticky brzdené.
Elektronické riadenie stability 3 182.
Systém regulácie preklzu 3 181.
Systém ovládania pohonu vypnutý
k svieti žlto.
Systém je deaktivovaný.
Teplota chladiacej kvapaliny motora
W svieti červeno.Ak sa rozsvieti počas chodu
motora
Zastavte, vypnite motor.Výstraha
Teplota chladiacej kvapaliny je príliš vysoká.
Skontrolujte ihneď hladinu chladiacej
kvapaliny 3 243.
Ak je množstvo chladiacej kvapaliny
dostatočné, obráťte sa na servis.
Žeravenie
! svieti žlto.
Žeravenie naftového motora je
aktivované. Aktivuje sa iba pri
nízkych vonkajších teplotách. Keď
indikátor zhasne, naštartujte motor.
AdBlue Y bliká žlto.
Hladina roztoku AdBlue je nízka. Čo najskôr doplňte roztok AdBlue, aby
nedošlo k zablokovaniu
naštartovania motora.

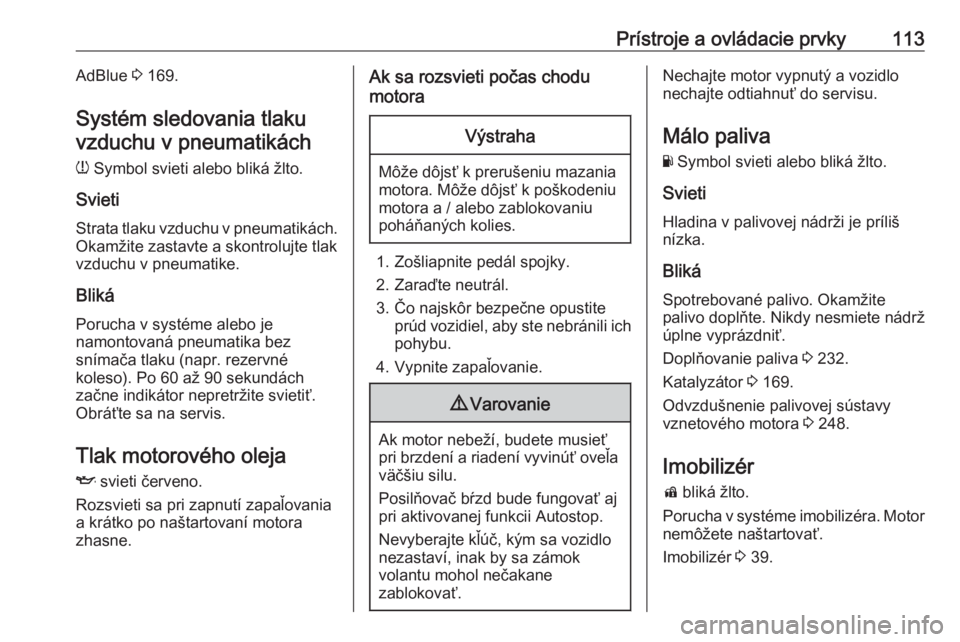

Page 115 of 331
Prístroje a ovládacie prvky113AdBlue 3 169.
Systém sledovania tlaku vzduchu v pneumatikách
w Symbol svieti alebo bliká žlto.
Svieti
Strata tlaku vzduchu v pneumatikách. Okamžite zastavte a skontrolujte tlak
vzduchu v pneumatike.
Bliká Porucha v systéme alebo je
namontovaná pneumatika bez
snímača tlaku (napr. rezervné
koleso). Po 60 až 90 sekundách
začne indikátor nepretržite svietiť.
Obráťte sa na servis.
Tlak motorového oleja
I svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.Ak sa rozsvieti počas chodu
motoraVýstraha
Môže dôjsť k prerušeniu mazania
motora. Môže dôjsť k poškodeniu
motora a / alebo zablokovaniu
poháňaných kolies.
1. Zošliapnite pedál spojky.
2. Zaraďte neutrál.
3. Čo najskôr bezpečne opustite prúd vozidiel, aby ste nebránili ich
pohybu.
4. Vypnite zapaľovanie.
9 Varovanie
Ak motor nebeží, budete musieť
pri brzdení a riadení vyvinúť oveľa väčšiu silu.
Posilňovač bŕzd bude fungovať aj
pri aktivovanej funkcii Autostop.
Nevyberajte kľúč, kým sa vozidlo
nezastaví, inak by sa zámok
volantu mohol nečakane
zablokovať.
Nechajte motor vypnutý a vozidlo
nechajte odtiahnuť do servisu.
Málo paliva
Y Symbol svieti alebo bliká žlto.
Svieti
Hladina v palivovej nádrži je príliš
nízka.
Bliká
Spotrebované palivo. Okamžite
palivo doplňte. Nikdy nesmiete nádrž
úplne vyprázdniť.
Doplňovanie paliva 3 232.
Katalyzátor 3 169.
Odvzdušnenie palivovej sústavy
vznetového motora 3 248.
Imobilizér
d bliká žlto.
Porucha v systéme imobilizéra. Motor nemôžete naštartovať.
Imobilizér 3 39.

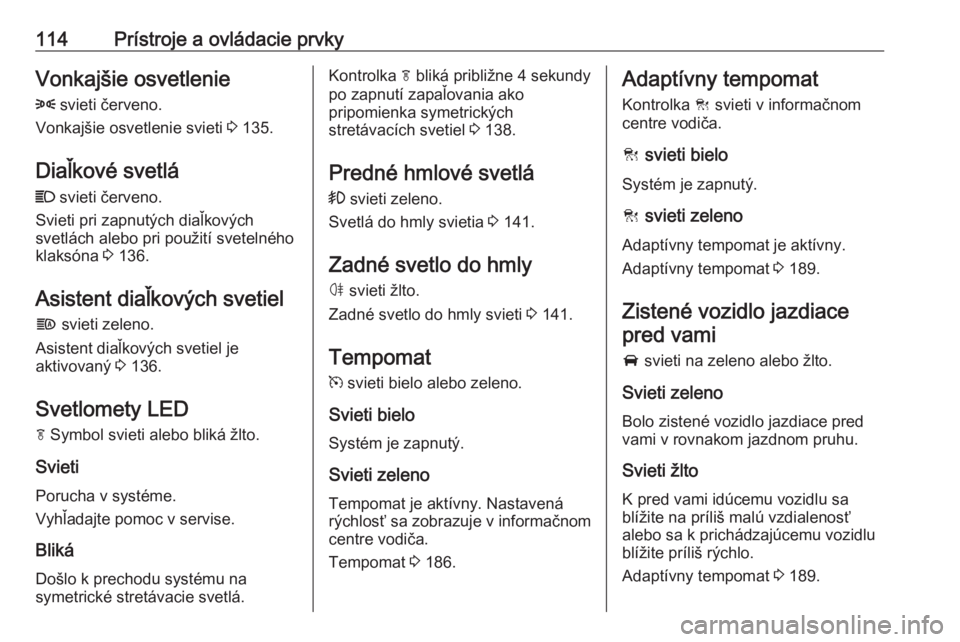

Page 116 of 331
114Prístroje a ovládacie prvkyVonkajšie osvetlenie8 svieti červeno.
Vonkajšie osvetlenie svieti 3 135.
Diaľkové svetlá C svieti červeno.
Svieti pri zapnutých diaľkových
svetlách alebo pri použití svetelného
klaksóna 3 136.
Asistent diaľkových svetiel
f svieti zeleno.
Asistent diaľkových svetiel je
aktivovaný 3 136.
Svetlomety LED f Symbol svieti alebo bliká žlto.
Svieti Porucha v systéme.
Vyhľadajte pomoc v servise.
Bliká
Došlo k prechodu systému na
symetrické stretávacie svetlá.Kontrolka f bliká približne 4 sekundy
po zapnutí zapaľovania ako
pripomienka symetrických
stretávacích svetiel 3 138.
Predné hmlové svetlá > svieti zeleno.
Svetlá do hmly svietia 3 141.
Zadné svetlo do hmly
ø svieti žlto.
Zadné svetlo do hmly svieti 3 141.
Tempomat
m svieti bielo alebo zeleno.
Svieti bielo Systém je zapnutý.
Svieti zeleno Tempomat je aktívny. Nastavená
rýchlosť sa zobrazuje v informačnom centre vodiča.
Tempomat 3 186.Adaptívny tempomat
Kontrolka C svieti v informačnom
centre vodiča.
C svieti bielo
Systém je zapnutý.
C svieti zeleno
Adaptívny tempomat je aktívny.
Adaptívny tempomat 3 189.
Zistené vozidlo jazdiace pred vami
A svieti na zeleno alebo žlto.
Svieti zeleno
Bolo zistené vozidlo jazdiace pred
vami v rovnakom jazdnom pruhu.
Svieti žlto
K pred vami idúcemu vozidlu sa
blížite na príliš malú vzdialenosť
alebo sa k prichádzajúcemu vozidlu
blížite príliš rýchlo.
Adaptívny tempomat 3 189.

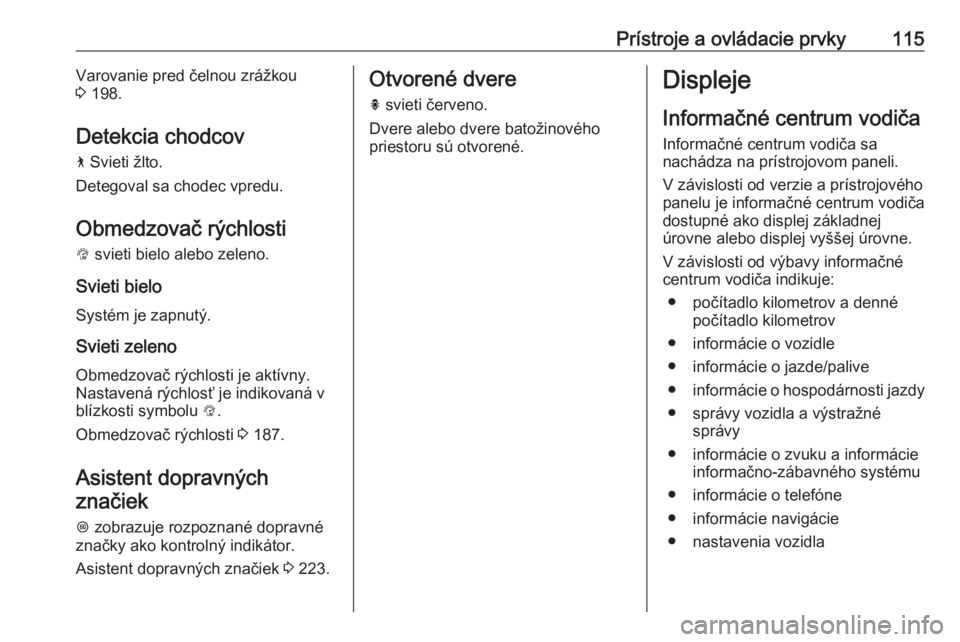

Page 117 of 331
Prístroje a ovládacie prvky115Varovanie pred čelnou zrážkou
3 198.
Detekcia chodcov
7 Svieti žlto.
Detegoval sa chodec vpredu.
Obmedzovač rýchlosti
L svieti bielo alebo zeleno.
Svieti bielo Systém je zapnutý.
Svieti zeleno
Obmedzovač rýchlosti je aktívny. Nastavená rýchlosť je indikovaná v
blízkosti symbolu L.
Obmedzovač rýchlosti 3 187.
Asistent dopravných značiek
L zobrazuje rozpoznané dopravné
značky ako kontrolný indikátor.
Asistent dopravných značiek 3 223.Otvorené dvere
h svieti červeno.
Dvere alebo dvere batožinového
priestoru sú otvorené.Displeje
Informačné centrum vodiča Informačné centrum vodiča sa
nachádza na prístrojovom paneli.
V závislosti od verzie a prístrojového
panelu je informačné centrum vodiča
dostupné ako displej základnej
úrovne alebo displej vyššej úrovne.
V závislosti od výbavy informačné
centrum vodiča indikuje:
● počítadlo kilometrov a denné počítadlo kilometrov
● informácie o vozidle
● informácie o jazde/palive
● informácie o hospodárnosti jazdy
● správy vozidla a výstražné správy
● informácie o zvuku a informácie informačno-zábavného systému
● informácie o telefóne
● informácie navigácie
● nastavenia vozidla

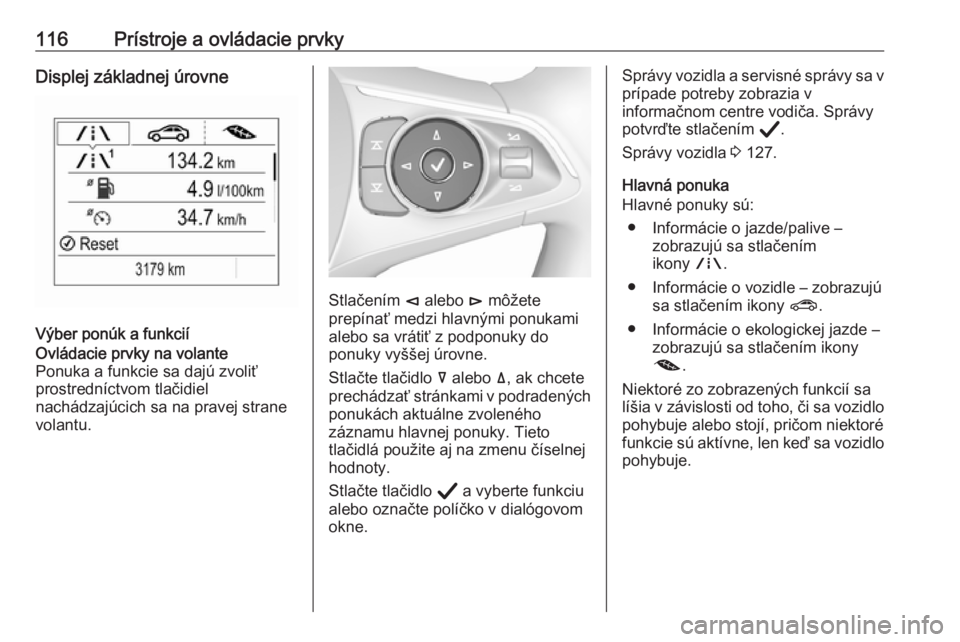

Page 118 of 331
116Prístroje a ovládacie prvkyDisplej základnej úrovne
Výber ponúk a funkcií
Ovládacie prvky na volante
Ponuka a funkcie sa dajú zvoliť
prostredníctvom tlačidiel
nachádzajúcich sa na pravej strane
volantu.
Stlačením è alebo é môžete
prepínať medzi hlavnými ponukami
alebo sa vrátiť z podponuky do
ponuky vyššej úrovne.
Stlačte tlačidlo å alebo ä, ak chcete
prechádzať stránkami v podradených ponukách aktuálne zvoleného
záznamu hlavnej ponuky. Tieto
tlačidlá použite aj na zmenu číselnej
hodnoty.
Stlačte tlačidlo Å a vyberte funkciu
alebo označte políčko v dialógovom
okne.
Správy vozidla a servisné správy sa v
prípade potreby zobrazia v
informačnom centre vodiča. Správy potvrďte stlačením Å.
Správy vozidla 3 127.
Hlavná ponuka
Hlavné ponuky sú:
● Informácie o jazde/palive – zobrazujú sa stlačením
ikony ;.
● Informácie o vozidle – zobrazujú sa stlačením ikony ?.
● Informácie o ekologickej jazde – zobrazujú sa stlačením ikony
@ .
Niektoré zo zobrazených funkcií sa
líšia v závislosti od toho, či sa vozidlo pohybuje alebo stojí, pričom niektoré
funkcie sú aktívne, len keď sa vozidlo
pohybuje.
Page 119 of 331

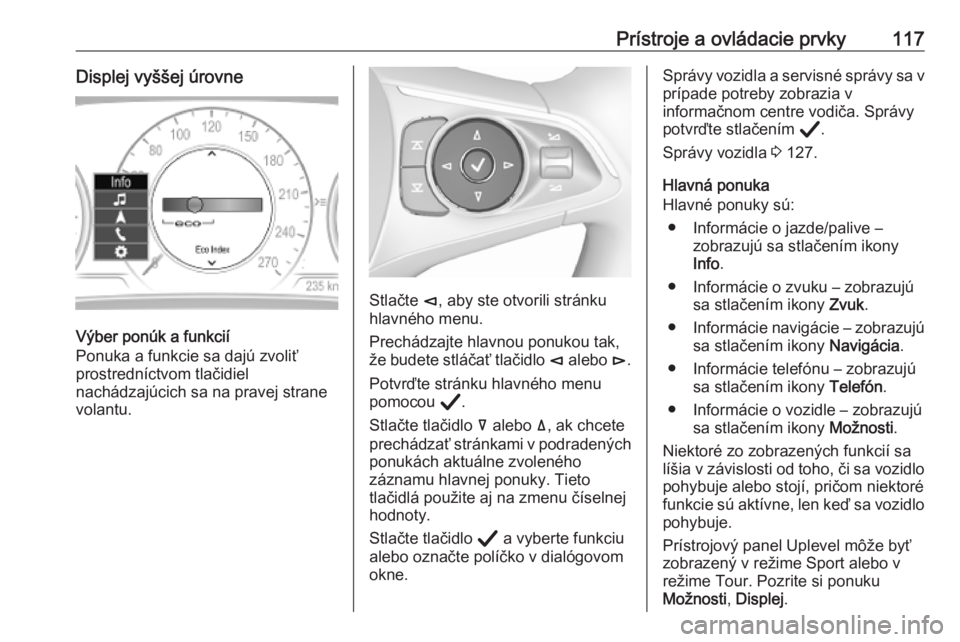

Prístroje a ovládacie prvky117Displej vyššej úrovne
Výber ponúk a funkcií
Ponuka a funkcie sa dajú zvoliť
prostredníctvom tlačidiel
nachádzajúcich sa na pravej strane
volantu.
Stlačte è, aby ste otvorili stránku
hlavného menu.
Prechádzajte hlavnou ponukou tak,
že budete stláčať tlačidlo è alebo é.
Potvrďte stránku hlavného menu
pomocou Å.
Stlačte tlačidlo å alebo ä, ak chcete
prechádzať stránkami v podradených ponukách aktuálne zvoleného
záznamu hlavnej ponuky. Tieto
tlačidlá použite aj na zmenu číselnej
hodnoty.
Stlačte tlačidlo Å a vyberte funkciu
alebo označte políčko v dialógovom
okne.
Správy vozidla a servisné správy sa v
prípade potreby zobrazia v
informačnom centre vodiča. Správy
potvrďte stlačením Å.
Správy vozidla 3 127.
Hlavná ponuka
Hlavné ponuky sú:
● Informácie o jazde/palive – zobrazujú sa stlačením ikony
Info .
● Informácie o zvuku – zobrazujú sa stlačením ikony Zvuk.
● Informácie navigácie – zobrazujú
sa stlačením ikony Navigácia.
● Informácie telefónu – zobrazujú sa stlačením ikony Telefón.
● Informácie o vozidle – zobrazujú sa stlačením ikony Možnosti.
Niektoré zo zobrazených funkcií sa
líšia v závislosti od toho, či sa vozidlo
pohybuje alebo stojí, pričom niektoré
funkcie sú aktívne, len keď sa vozidlo
pohybuje.
Prístrojový panel Uplevel môže byť
zobrazený v režime Sport alebo v
režime Tour. Pozrite si ponuku
Možnosti , Displej .
Page 120 of 331

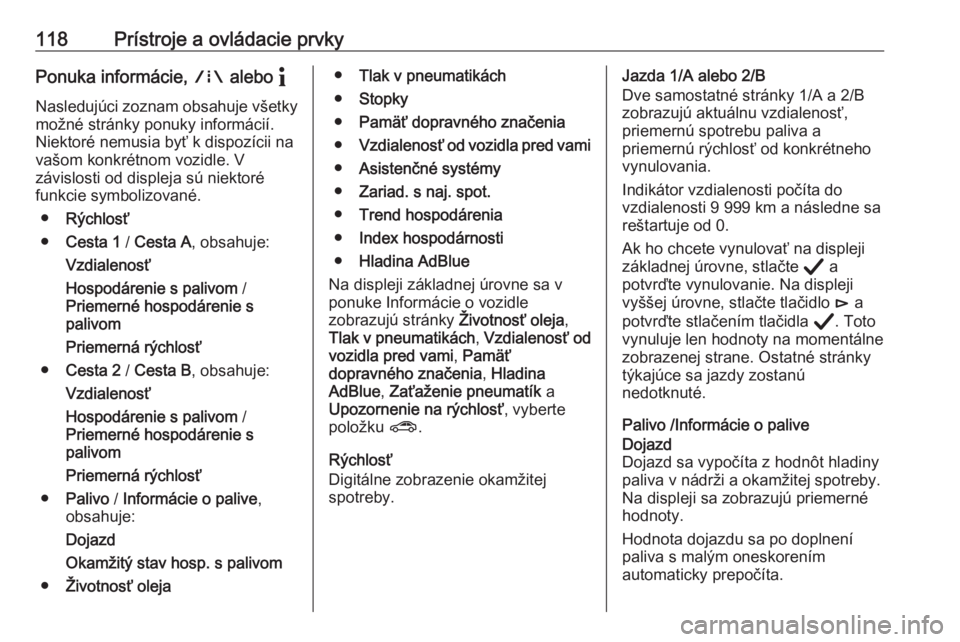

118Prístroje a ovládacie prvkyPonuka informácie, ; alebo "
Nasledujúci zoznam obsahuje všetky možné stránky ponuky informácií.
Niektoré nemusia byť k dispozícii na
vašom konkrétnom vozidle. V
závislosti od displeja sú niektoré
funkcie symbolizované.
● Rýchlosť
● Cesta 1 / Cesta A , obsahuje:
Vzdialenosť
Hospodárenie s palivom /
Priemerné hospodárenie s
palivom
Priemerná rýchlosť
● Cesta 2 / Cesta B , obsahuje:
Vzdialenosť
Hospodárenie s palivom /
Priemerné hospodárenie s
palivom
Priemerná rýchlosť
● Palivo / Informácie o palive ,
obsahuje:
Dojazd
Okamžitý stav hosp. s palivom
● Životnosť oleja●Tlak v pneumatikách
● Stopky
● Pamäť dopravného značenia
● Vzdialenosť od vozidla pred vami
● Asistenčné systémy
● Zariad. s naj. spot.
● Trend hospodárenia
● Index hospodárnosti
● Hladina AdBlue
Na displeji základnej úrovne sa v
ponuke Informácie o vozidle
zobrazujú stránky Životnosť oleja,
Tlak v pneumatikách , Vzdialenosť od
vozidla pred vami , Pamäť
dopravného značenia , Hladina
AdBlue , Zaťaženie pneumatík a
Upozornenie na rýchlosť , vyberte
položku ?.
Rýchlosť
Digitálne zobrazenie okamžitej
spotreby.Jazda 1/A alebo 2/B
Dve samostatné stránky 1/A a 2/B
zobrazujú aktuálnu vzdialenosť,
priemernú spotrebu paliva a
priemernú rýchlosť od konkrétneho
vynulovania.
Indikátor vzdialenosti počíta do
vzdialenosti 9 999 km a následne sa
reštartuje od 0.
Ak ho chcete vynulovať na displeji
základnej úrovne, stlačte Å a
potvrďte vynulovanie. Na displeji vyššej úrovne, stlačte tlačidlo é a
potvrďte stlačením tlačidla Å. Toto
vynuluje len hodnoty na momentálne
zobrazenej strane. Ostatné stránky
týkajúce sa jazdy zostanú
nedotknuté.
Palivo /Informácie o paliveDojazd
Dojazd sa vypočíta z hodnôt hladiny
paliva v nádrži a okamžitej spotreby.
Na displeji sa zobrazujú priemerné
hodnoty.
Hodnota dojazdu sa po doplnení
paliva s malým oneskorením
automaticky prepočíta.
