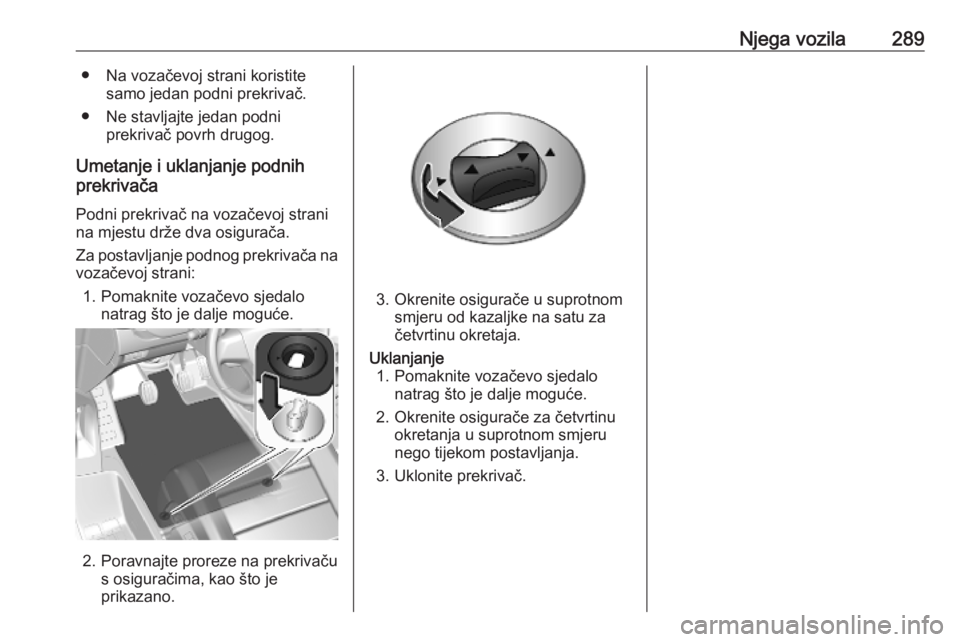

Njega vozila289● Na vozačevoj strani koristitesamo jedan podni prekrivač.
● Ne stavljajte jedan podni prekrivač povrh drugog.
Umetanje i uklanjanje podnih
prekrivača
Podni prekrivač na vozačevoj strani na mjestu drže dva osigurača.
Za postavljanje podnog prekrivača na vozačevoj strani:
1. Pomaknite vozačevo sjedalo natrag što je dalje moguće.
2. Poravnajte proreze na prekrivaču s osiguračima, kao što je
prikazano.
3. Okrenite osigurače u suprotnom smjeru od kazaljke na satu za
četvrtinu okretaja.
Uklanjanje 1. Pomaknite vozačevo sjedalo natrag što je dalje moguće.
2. Okrenite osigurače za četvrtinu okretanja u suprotnom smjeru
nego tijekom postavljanja.
3. Uklonite prekrivač.

290Servis i održavanjeServis i održavanjeOpće napomene........................290
Servisne informacije ................290
Preporučene tekućine, sredstva
za podmazivanje i dijelovi ..........291
Preporučene tekućine i sredstva za podmazivanje ....................291Opće napomene
Servisne informacije
Da bi Vaš automobil uvijek ispravno
radio, ostao siguran u prometu i
zadržao svoju vrijednost, važno je da
se svi navedeni poslovi održavanja
obavljaju u odgovarajućim
intervalima.
Detaljan, najnoviji plan servisa za
vaše vozilo je dostupan u radionici.
Servisni zaslon 3 108.
Europski servisni intervali
Održavanje vašeg vozila je potrebno
svakih 30.000 km ili nakon jedne
godine, što prije nastupi. Sustav za
starost motornog ulja ukazuje na
dodatnu zamjenu motornog ulja i
filtra, kada je potrebna ranije od
održavanja.
Kraći servisni interval može vrijediti u
slučaju većih opterećenja vozila,
kao primjerice kod vozila taksi službe
ili policijskih vozila.
Europski plan servisa vrijedi za
sljedeće zemlje:Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Cipar, Crna
Gora, Republika Češka, Danska,
Estonija, Finska, Francuska,
Njemačka, Grčka, Grenland,
Hrvatska, Island, Irska, Italija, Latvija,
Lihtenštajn, Litva, Luksemburg,
Mađarska, Malta, Sjeverna
Makedonija, Monako, Nizozemska,
Norveška, Poljska, Portugal,
Rumunjska, San Marino, Slovačka,
Slovenija, Srbija, Španjolska,
Švedska, Švicarska, Velika Britanija.
Servisni zaslon 3 108.
Međunarodni servisni intervali
Održavanje Vašeg vozila je potrebno
svakih 15,000 km ili nakon 1 godine,
što prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Teški radni uvjeti postoje ako se
jedna ili više sljedećih okolnosti
događaju učestalo: Hladno
pokretanje, rad sa čestim
zaustavljanjima i kretanjima, vuča
prikolice, vožnja po brdovitom terenu,
vožnja po lošim i pjeskovitim
površinama cesta, povećano

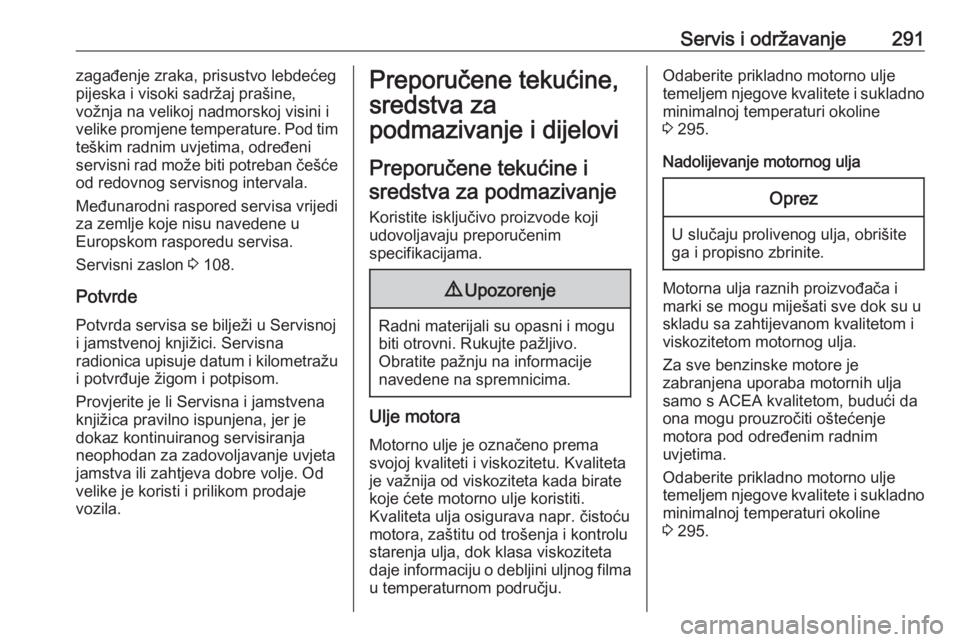

Servis i održavanje291zagađenje zraka, prisustvo lebdećeg
pijeska i visoki sadržaj prašine,
vožnja na velikoj nadmorskoj visini i
velike promjene temperature. Pod tim
teškim radnim uvjetima, određeni
servisni rad može biti potreban češće od redovnog servisnog intervala.
Međunarodni raspored servisa vrijedi
za zemlje koje nisu navedene u
Europskom rasporedu servisa.
Servisni zaslon 3 108.
Potvrde
Potvrda servisa se bilježi u Servisnoj
i jamstvenoj knjižici. Servisna
radionica upisuje datum i kilometražu i potvrđuje žigom i potpisom.
Provjerite je li Servisna i jamstvena
knjižica pravilno ispunjena, jer je
dokaz kontinuiranog servisiranja
neophodan za zadovoljavanje uvjeta
jamstva ili zahtjeva dobre volje. Od
velike je koristi i prilikom prodaje
vozila.Preporučene tekućine,
sredstva za
podmazivanje i dijelovi
Preporučene tekućine isredstva za podmazivanje
Koristite isključivo proizvode koji
udovoljavaju preporučenim
specifikacijama.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Rukujte pažljivo.
Obratite pažnju na informacije
navedene na spremnicima.
Ulje motora
Motorno ulje je označeno prema
svojoj kvaliteti i viskozitetu. Kvaliteta
je važnija od viskoziteta kada birate
koje ćete motorno ulje koristiti.
Kvaliteta ulja osigurava napr. čistoću
motora, zaštitu od trošenja i kontrolu
starenja ulja, dok klasa viskoziteta
daje informaciju o debljini uljnog filma
u temperaturnom području.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno minimalnoj temperaturi okoline
3 295.
Nadolijevanje motornog uljaOprez
U slučaju prolivenog ulja, obrišite
ga i propisno zbrinite.
Motorna ulja raznih proizvođača i marki se mogu miješati sve dok su u
skladu sa zahtijevanom kvalitetom i
viskozitetom motornog ulja.
Za sve benzinske motore je
zabranjena uporaba motornih ulja
samo s ACEA kvalitetom, budući da
ona mogu prouzročiti oštećenje
motora pod određenim radnim
uvjetima.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno minimalnoj temperaturi okoline
3 295.

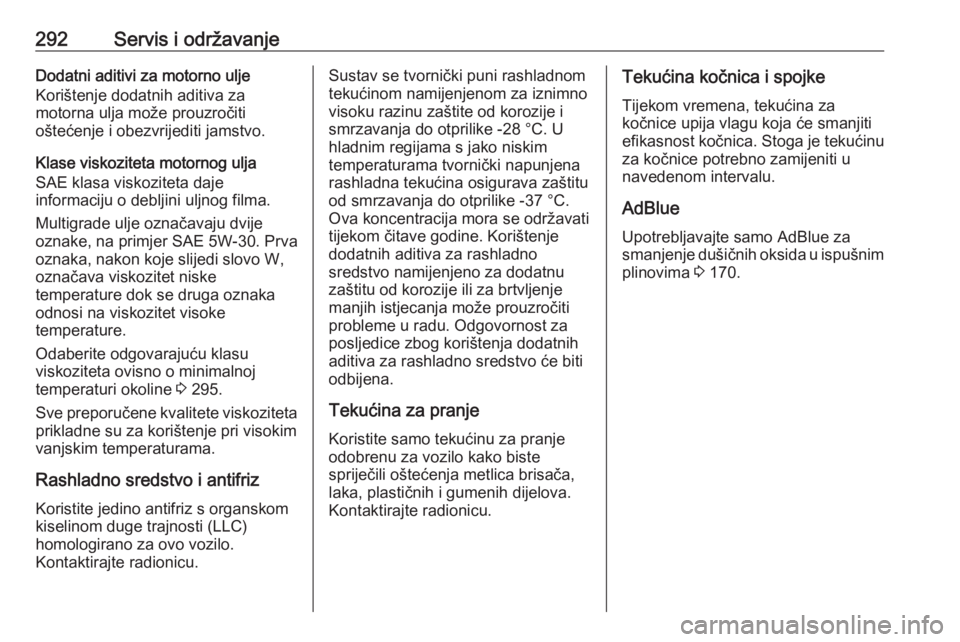

292Servis i održavanjeDodatni aditivi za motorno ulje
Korištenje dodatnih aditiva za
motorna ulja može prouzročiti
oštećenje i obezvrijediti jamstvo.
Klase viskoziteta motornog ulja
SAE klasa viskoziteta daje
informaciju o debljini uljnog filma.
Multigrade ulje označavaju dvije
oznake, na primjer SAE 5W-30. Prva
oznaka, nakon koje slijedi slovo W,
označava viskozitet niske
temperature dok se druga oznaka
odnosi na viskozitet visoke
temperature.
Odaberite odgovarajuću klasu
viskoziteta ovisno o minimalnoj
temperaturi okoline 3 295.
Sve preporučene kvalitete viskoziteta prikladne su za korištenje pri visokim
vanjskim temperaturama.
Rashladno sredstvo i antifriz Koristite jedino antifriz s organskom
kiselinom duge trajnosti (LLC)
homologirano za ovo vozilo.
Kontaktirajte radionicu.Sustav se tvornički puni rashladnom
tekućinom namijenjenom za iznimno
visoku razinu zaštite od korozije i smrzavanja do otprilike -28 °C. U
hladnim regijama s jako niskim
temperaturama tvornički napunjena
rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.
Ova koncentracija mora se održavati
tijekom čitave godine. Korištenje
dodatnih aditiva za rashladno
sredstvo namijenjeno za dodatnu
zaštitu od korozije ili za brtvljenje
manjih istjecanja može prouzročiti
probleme u radu. Odgovornost za
posljedice zbog korištenja dodatnih
aditiva za rashladno sredstvo će biti
odbijena.
Tekućina za pranje
Koristite samo tekućinu za pranje
odobrenu za vozilo kako biste
spriječili oštećenja metlica brisača, laka, plastičnih i gumenih dijelova.
Kontaktirajte radionicu.Tekućina kočnica i spojke
Tijekom vremena, tekućina za
kočnice upija vlagu koja će smanjiti
efikasnost kočnica. Stoga je tekućinu za kočnice potrebno zamijeniti u
navedenom intervalu.
AdBlue
Upotrebljavajte samo AdBlue za
smanjenje dušičnih oksida u ispušnim
plinovima 3 170.

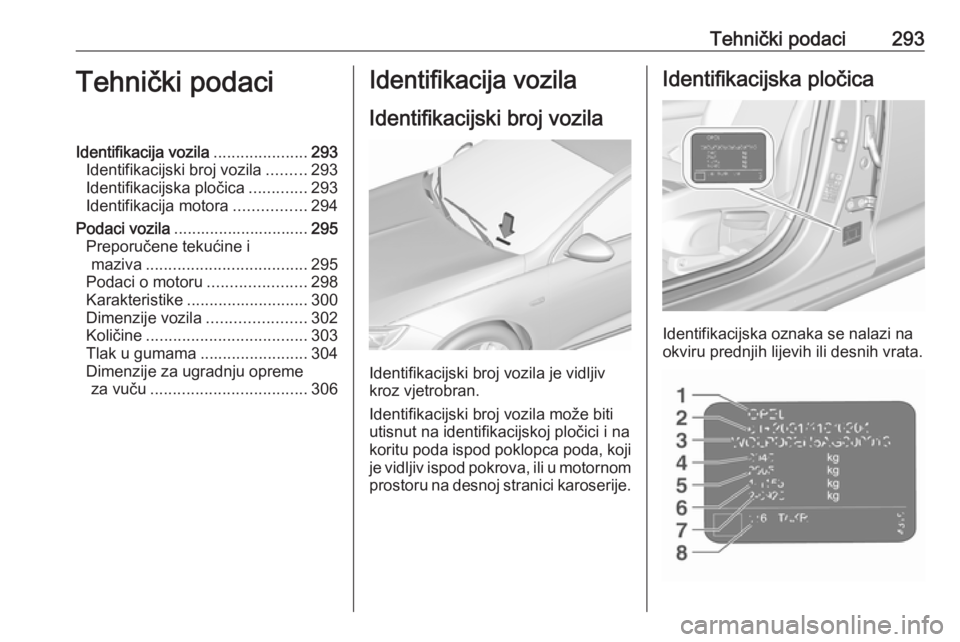

Tehnički podaci293Tehnički podaciIdentifikacija vozila.....................293
Identifikacijski broj vozila .........293
Identifikacijska pločica .............293
Identifikacija motora ................294
Podaci vozila .............................. 295
Preporučene tekućine i maziva .................................... 295
Podaci o motoru ......................298
Karakteristike ........................... 300
Dimenzije vozila ......................302
Količine .................................... 303
Tlak u gumama ........................304
Dimenzije za ugradnju opreme za vuču ................................... 306Identifikacija vozila
Identifikacijski broj vozila
Identifikacijski broj vozila je vidljiv
kroz vjetrobran.
Identifikacijski broj vozila može biti
utisnut na identifikacijskoj pločici i na
koritu poda ispod poklopca poda, koji je vidljiv ispod pokrova, ili u motornom
prostoru na desnoj stranici karoserije.
Identifikacijska pločica
Identifikacijska oznaka se nalazi na
okviru prednjih lijevih ili desnih vrata.

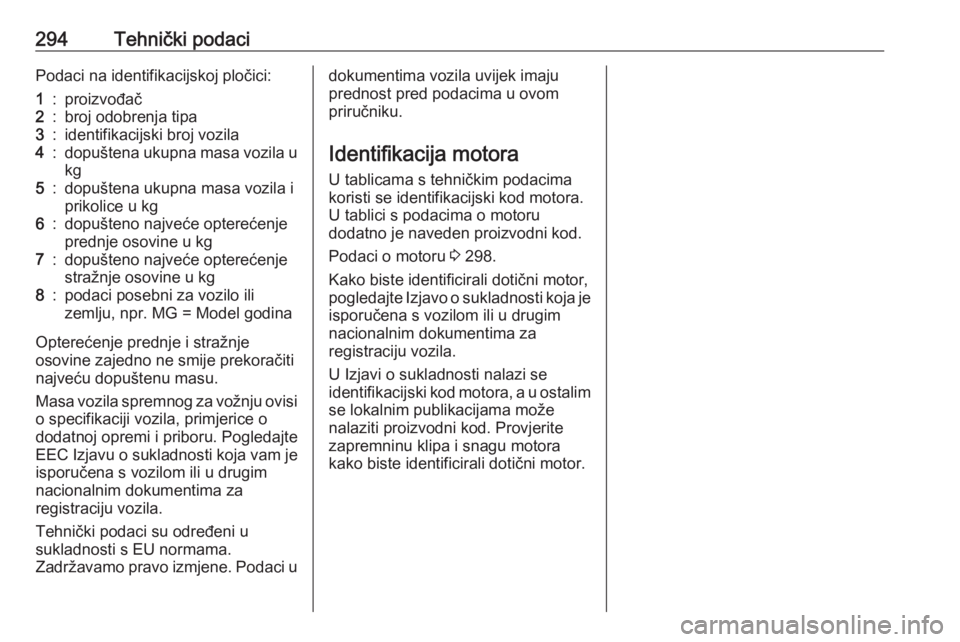

294Tehnički podaciPodaci na identifikacijskoj pločici:1:proizvođač2:broj odobrenja tipa3:identifikacijski broj vozila4:dopuštena ukupna masa vozila u
kg5:dopuštena ukupna masa vozila i
prikolice u kg6:dopušteno najveće opterećenje
prednje osovine u kg7:dopušteno najveće opterećenje
stražnje osovine u kg8:podaci posebni za vozilo ili
zemlju, npr. MG = Model godina
Opterećenje prednje i stražnje
osovine zajedno ne smije prekoračiti
najveću dopuštenu masu.
Masa vozila spremnog za vožnju ovisi o specifikaciji vozila, primjerice o
dodatnoj opremi i priboru. Pogledajte
EEC Izjavu o sukladnosti koja vam je
isporučena s vozilom ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Tehnički podaci su određeni u
sukladnosti s EU normama.
Zadržavamo pravo izmjene. Podaci u
dokumentima vozila uvijek imaju
prednost pred podacima u ovom
priručniku.
Identifikacija motora
U tablicama s tehničkim podacima
koristi se identifikacijski kod motora.
U tablici s podacima o motoru
dodatno je naveden proizvodni kod.
Podaci o motoru 3 298.
Kako biste identificirali dotični motor,
pogledajte Izjavo o sukladnosti koja je isporučena s vozilom ili u drugim
nacionalnim dokumentima za
registraciju vozila.
U Izjavi o sukladnosti nalazi se
identifikacijski kod motora, a u ostalim
se lokalnim publikacijama može
nalaziti proizvodni kod. Provjerite
zapremninu klipa i snagu motora
kako biste identificirali dotični motor.

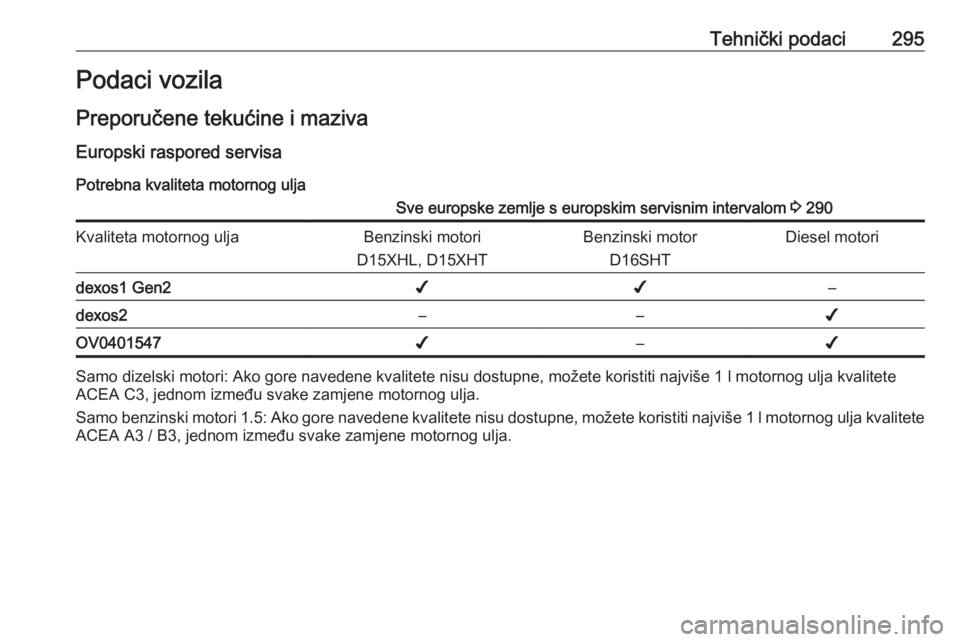

Tehnički podaci295Podaci vozila
Preporučene tekućine i maziva
Europski raspored servisa Potrebna kvaliteta motornog uljaSve europske zemlje s europskim servisnim intervalom 3 290Kvaliteta motornog uljaBenzinski motori
D15XHL, D15XHTBenzinski motor D16SHTDiesel motoridexos1 Gen2✔✔–dexos2––✔OV0401547✔–✔
Samo dizelski motori: Ako gore navedene kvalitete nisu dostupne, možete koristiti najviše 1 l motornog ulja kvalitete
ACEA C3, jednom između svake zamjene motornog ulja.
Samo benzinski motori 1.5: Ako gore navedene kvalitete nisu dostupne, možete koristiti najviše 1 l motornog ulja kvalitete ACEA A3 / B3, jednom između svake zamjene motornog ulja.

296Tehnički podaciKlase viskoziteta motornog uljaSve europske zemlje s europskim servisnim intervalom 3 290Benzinski motori
D15XHL, D15XHTBenzinski motor D16SHTDiesel motorD16DTHDiesel motori
D20DTH, D20DTRViskoznostSAE 0W-20
SAE 0W-30
SAE 5W-30SAE 0W-30
SAE 5W-30SAE 0W-20 1)
SAE 0W-30
SAE 5W-30SAE 0W-30
SAE 0W-40
SAE 5W-30
SAE 5W-401) samo OV0401547
Međunarodni raspored servisa
Potrebna kvaliteta motornog ulja
Sve zemlje s međunarodnim servisnim intervalom 3 290Kvaliteta motornog uljaBenzinski motori
D15XHL, D15XHTBenzinski motor D16SHTDiesel motoridexos1 Gen2✔✔–dexos2––✔OV0401547✔–✔

Tehnički podaci297Klase viskoziteta motornog uljaSve zemlje s međunarodnim servisnim intervalom 3 290Benzinski motori
D15XHL, D15XHTBenzinski motor D16SHTDiesel motorD16DTHDiesel motori
D20DTH, D20DTRViskoznostSAE 0W-20
SAE 0W-30
SAE 5W-30SAE 0W-30
SAE 5W-30SAE 0W-20 1)
SAE 0W-30
SAE 5W-30SAE 0W-30
SAE 0W-40
SAE 5W-30
SAE 5W-401) samo OV0401547
U slučaju nedostupnosti kvalitete dexos ili OV0401547, možete upotrijebiti motorno ulje ACEA A3 / B3 ili C3 za benzinske
motore i ACEA A3 / B4 ili C3 za dizelske motore.

298Tehnički podaciPodaci o motoruIdentifikacijski kod motoraD15XHLD15XHTD16SHTProdajna oznaka1.5T1.5T1.6TProizvodni kodD15XHTD15XHTD16SHTZapremina motora [cm3
]149014901598Snaga motora [kW]103121147pri okr/min400056005500Okretni moment [Nm]250250280pri okr/min2000-40002000-45001650-4500Vrsta gorivaBenzinBenzinBenzinOktanski broj RON 2)preporučeni959595mogući989898mogući919191Dodatna vrsta goriva–––2)
Naljepnica, specifična za državu, na poklopcu otvora za punjenje spremnika goriva može imati veću važnost od zahtjeva važećih za
motor.
