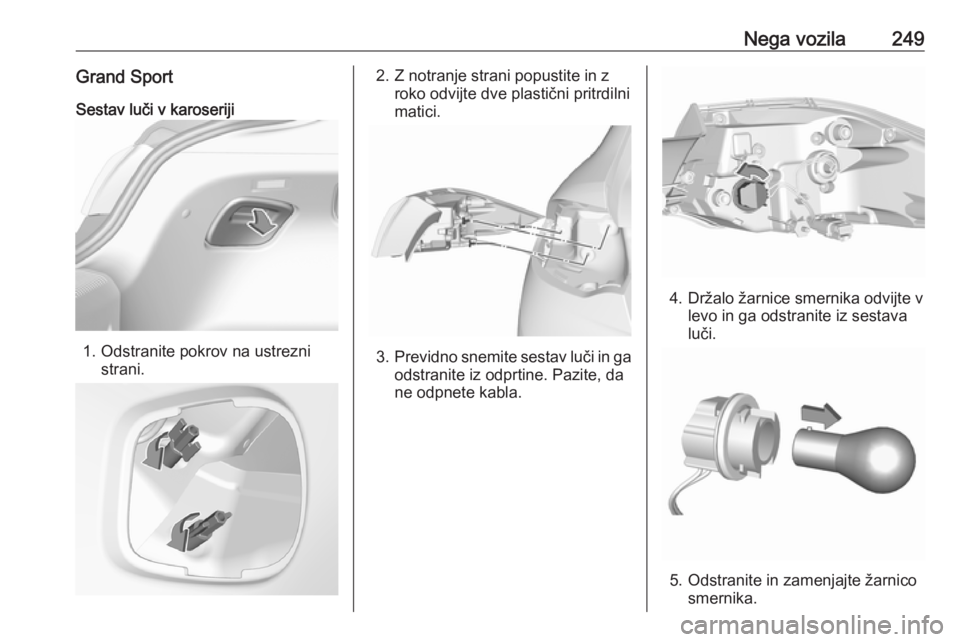

OPEL INSIGNIA BREAK 2020 Uporabniški priročnik

Nega vozila249Grand SportSestav luči v karoseriji
1. Odstranite pokrov na ustrezni strani.
2. Z notranje strani popustite in zroko odvijte dve plastični pritrdilni
matici.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine. Pazite, da
ne odpnete kabla.
4. Držalo žarnice smernika odvijte v levo in ga odstranite iz sestava
luči.
5. Odstranite in zamenjajte žarnico smernika.

250Nega vozila6.Nosilec žarnice pritrdite na sestav
luči.
7. Sestav luči pritrdite na karoserijo vozila in privijte matice na notranjistrani prtljažnika. Pritrdite pokrov.
Sestav luči v vratih prtljažnika

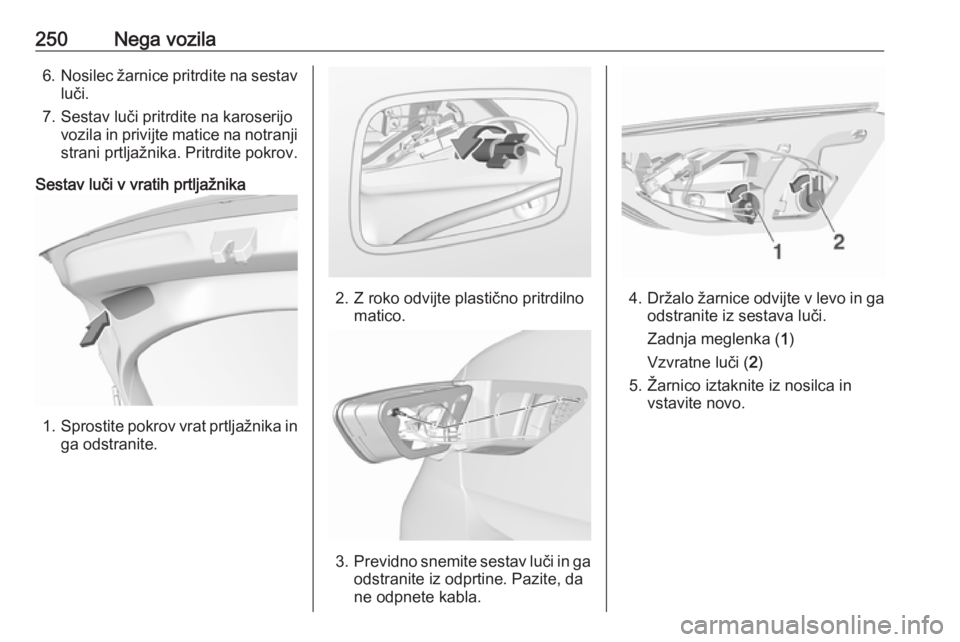

1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine. Pazite, da
ne odpnete kabla.
4. Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.
Zadnja meglenka ( 1)
Vzvratne luči ( 2)

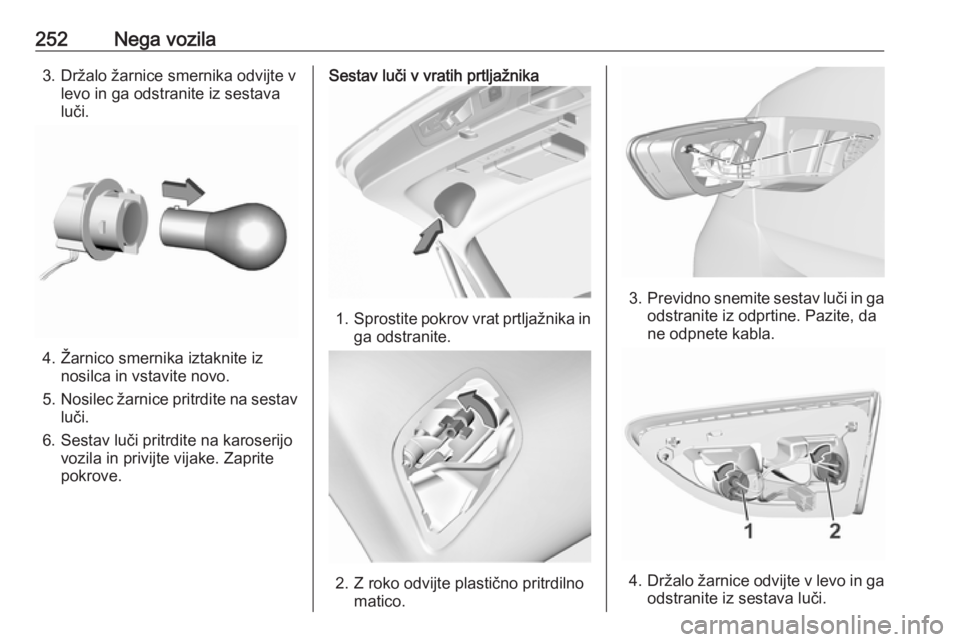

5. Žarnico iztaknite iz nosilca in vstavite novo.

Nega vozila251

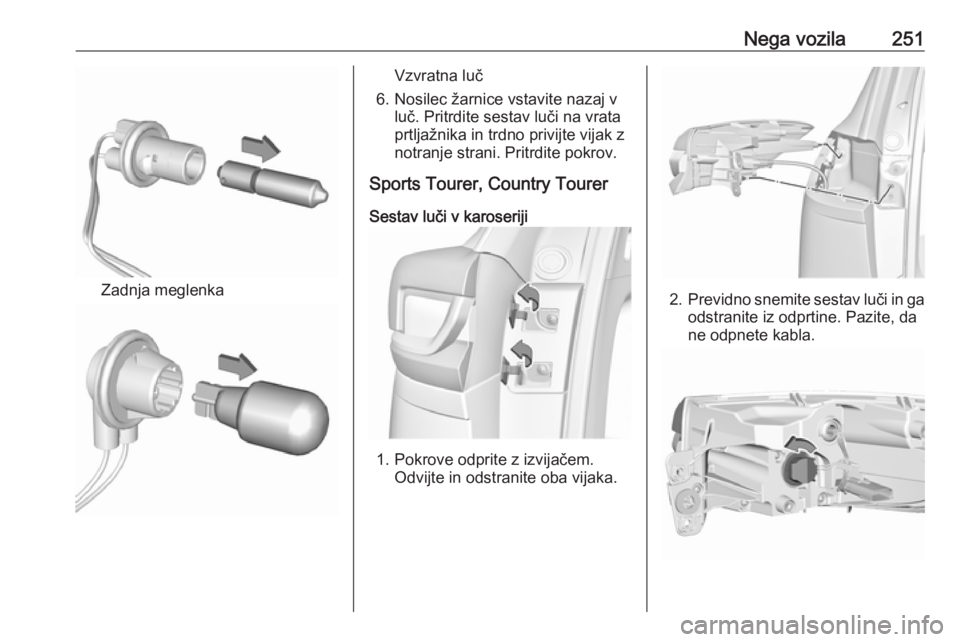

Zadnja meglenka
Vzvratna luč
6. Nosilec žarnice vstavite nazaj v luč. Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijak z
notranje strani. Pritrdite pokrov.
Sports Tourer, Country Tourer
Sestav luči v karoseriji
1. Pokrove odprite z izvijačem. Odvijte in odstranite oba vijaka.
2.Previdno snemite sestav luči in ga
odstranite iz odprtine. Pazite, da
ne odpnete kabla.

252Nega vozila3. Držalo žarnice smernika odvijte vlevo in ga odstranite iz sestava
luči.
4. Žarnico smernika iztaknite iz nosilca in vstavite novo.
5. Nosilec žarnice pritrdite na sestav
luči.
6. Sestav luči pritrdite na karoserijo vozila in privijte vijake. Zaprite
pokrove.
Sestav luči v vratih prtljažnika
1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine. Pazite, da
ne odpnete kabla.
4. Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.

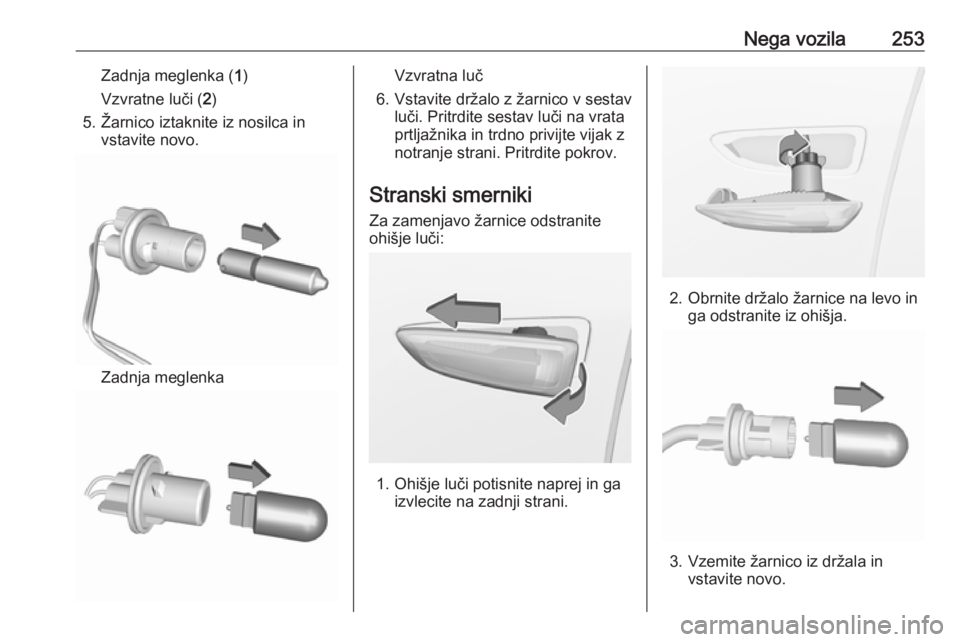

Nega vozila253Zadnja meglenka (1)
Vzvratne luči ( 2)
5. Žarnico iztaknite iz nosilca in vstavite novo.
Zadnja meglenka
Vzvratna luč
6. Vstavite držalo z žarnico v sestav luči. Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijak z
notranje strani. Pritrdite pokrov.
Stranski smerniki Za zamenjavo žarnice odstranite
ohišje luči:
1. Ohišje luči potisnite naprej in ga izvlecite na zadnji strani.
2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.

254Nega vozila4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
Lučka registrske tablice vsebuje
diodo LED, ki je ni mogoče zamenjati.
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
Notranje luči
Te sijalke dajte zamenjati v servisni
delavnici:
● notranje in bralne luči● osvetlitev prtljažnika
● osvetlitev instrumentovElektronski sistem
Varovalke Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● motorni prostor
● armaturna plošča
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

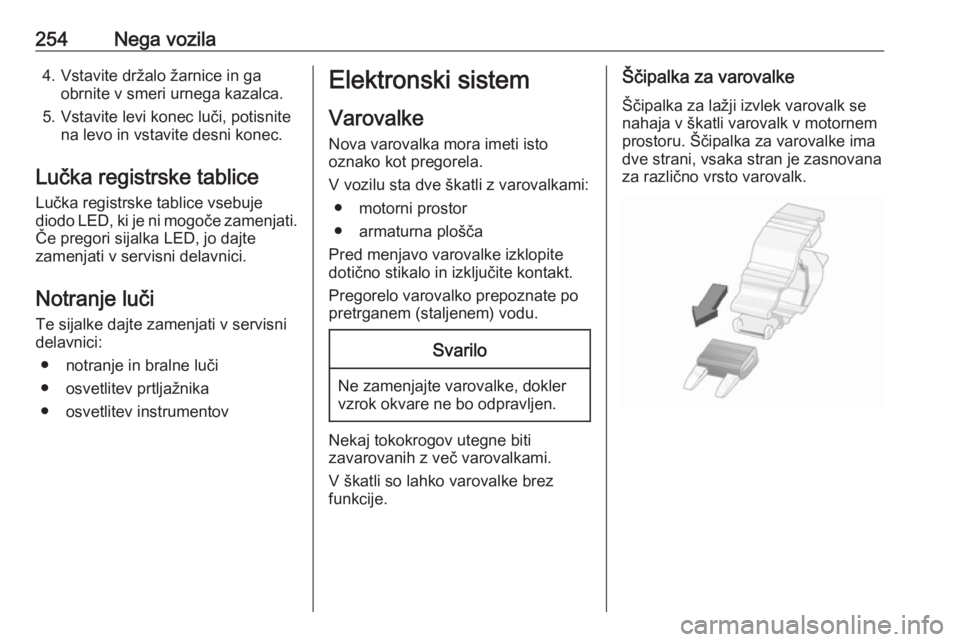

Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru. Ščipalka za varovalke ima
dve strani, vsaka stran je zasnovana
za različno vrsto varovalk.

Nega vozila255

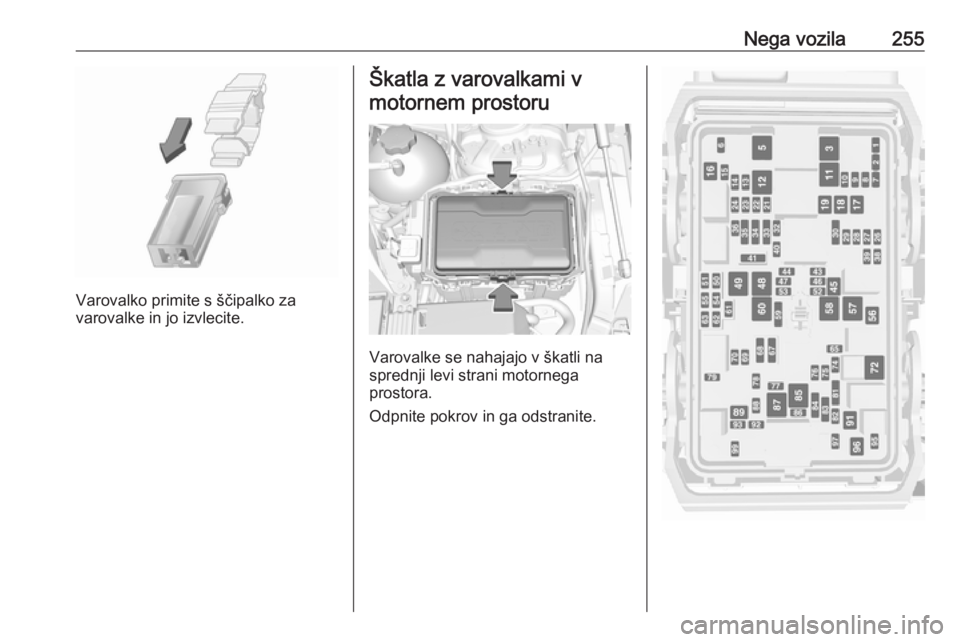

Varovalko primite s ščipalko za
varovalke in jo izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.

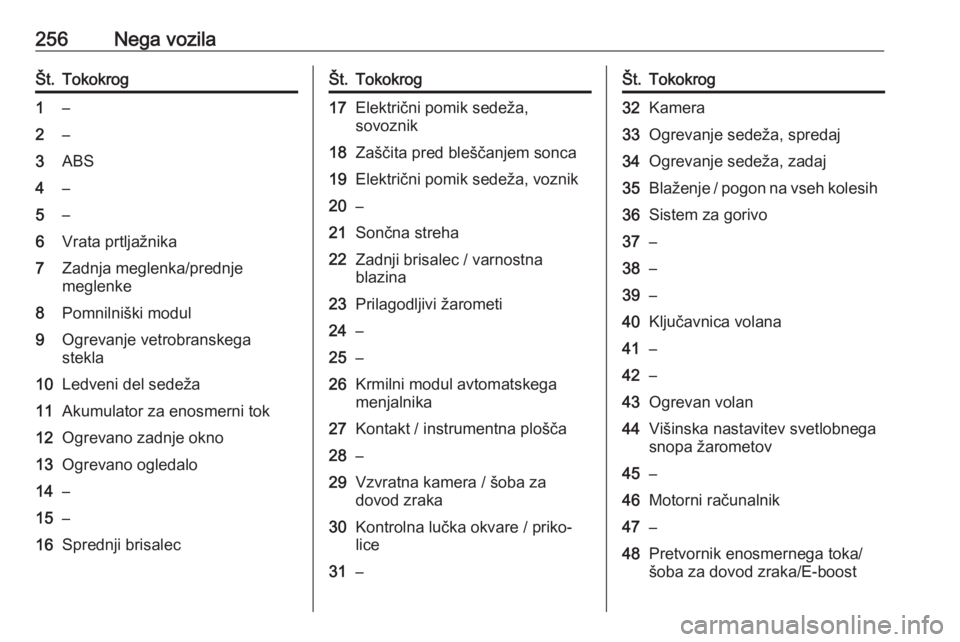

256Nega vozilaŠt.Tokokrog1–2–3ABS4–5–6Vrata prtljažnika7Zadnja meglenka/prednje
meglenke8Pomnilniški modul9Ogrevanje vetrobranskega
stekla10Ledveni del sedeža11Akumulator za enosmerni tok12Ogrevano zadnje okno13Ogrevano ogledalo14–15–16Sprednji brisalecŠt.Tokokrog17Električni pomik sedeža,
sovoznik18Zaščita pred bleščanjem sonca19Električni pomik sedeža, voznik20–21Sončna streha22Zadnji brisalec / varnostna
blazina23Prilagodljivi žarometi24–25–26Krmilni modul avtomatskega
menjalnika27Kontakt / instrumentna plošča28–29Vzvratna kamera / šoba za
dovod zraka30Kontrolna lučka okvare / priko‐
lice31–Št.Tokokrog32Kamera33Ogrevanje sedeža, spredaj34Ogrevanje sedeža, zadaj35Blaženje / pogon na vseh kolesih36Sistem za gorivo37–38–39–40Ključavnica volana41–42–43Ogrevan volan44Višinska nastavitev svetlobnega
snopa žarometov45–46Motorni računalnik47–48Pretvornik enosmernega toka/
šoba za dovod zraka/E-boost

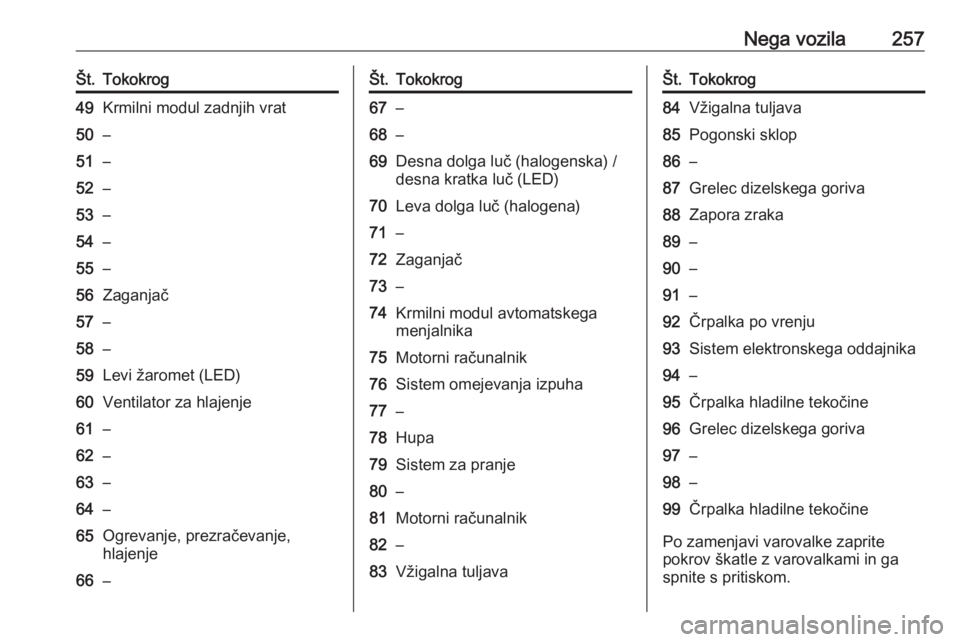

Nega vozila257Št.Tokokrog49Krmilni modul zadnjih vrat50–51–52–53–54–55–56Zaganjač57–58–59Levi žaromet (LED)60Ventilator za hlajenje61–62–63–64–65Ogrevanje, prezračevanje,
hlajenje66–Št.Tokokrog67–68–69Desna dolga luč (halogenska) /
desna kratka luč (LED)70Leva dolga luč (halogena)71–72Zaganjač73–74Krmilni modul avtomatskega
menjalnika75Motorni računalnik76Sistem omejevanja izpuha77–78Hupa79Sistem za pranje80–81Motorni računalnik82–83Vžigalna tuljavaŠt.Tokokrog84Vžigalna tuljava85Pogonski sklop86–87Grelec dizelskega goriva88Zapora zraka89–90–91–92Črpalka po vrenju93Sistem elektronskega oddajnika94–95Črpalka hladilne tekočine96Grelec dizelskega goriva97–98–99Črpalka hladilne tekočine
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.

258Nega vozilaČe pokrov škatle z varovalkami niprimerno zaprt (spet), utegne priti do
motenj v delovanju.

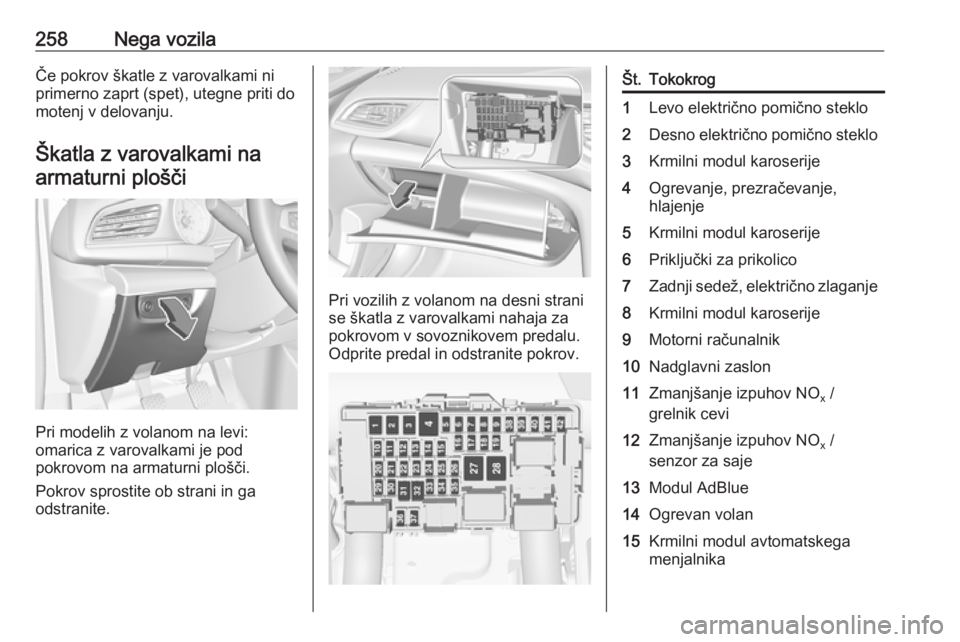

Škatla z varovalkami naarmaturni plošči
Pri modelih z volanom na levi:
omarica z varovalkami je pod
pokrovom na armaturni plošči.
Pokrov sprostite ob strani in ga
odstranite.
Pri vozilih z volanom na desni strani
se škatla z varovalkami nahaja za
pokrovom v sovoznikovem predalu.
Odprite predal in odstranite pokrov.
Št.Tokokrog1Levo električno pomično steklo2Desno električno pomično steklo3Krmilni modul karoserije4Ogrevanje, prezračevanje,
hlajenje5Krmilni modul karoserije6Priključki za prikolico7Zadnji sedež, električno zlaganje8Krmilni modul karoserije9Motorni računalnik10Nadglavni zaslon11Zmanjšanje izpuhov NO x /
grelnik cevi12Zmanjšanje izpuhov NO x /
senzor za saje13Modul AdBlue14Ogrevan volan15Krmilni modul avtomatskega
menjalnika
