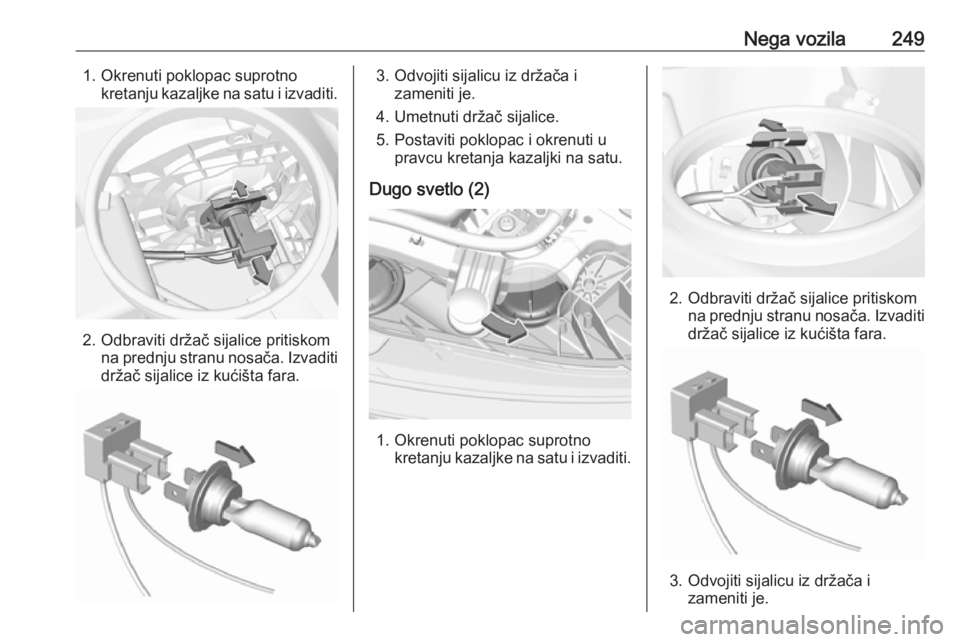

Nega vozila2491. Okrenuti poklopac suprotnokretanju kazaljke na satu i izvaditi.
2. Odbraviti držač sijalice pritiskomna prednju stranu nosača. Izvaditi
držač sijalice iz kućišta fara.
3. Odvojiti sijalicu iz držača i zameniti je.
4. Umetnuti držač sijalice.
5. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Dugo svetlo (2)
1. Okrenuti poklopac suprotno kretanju kazaljke na satu i izvaditi.
2. Odbraviti držač sijalice pritiskomna prednju stranu nosača. Izvaditidržač sijalice iz kućišta fara.
3. Odvojiti sijalicu iz držača i zameniti je.

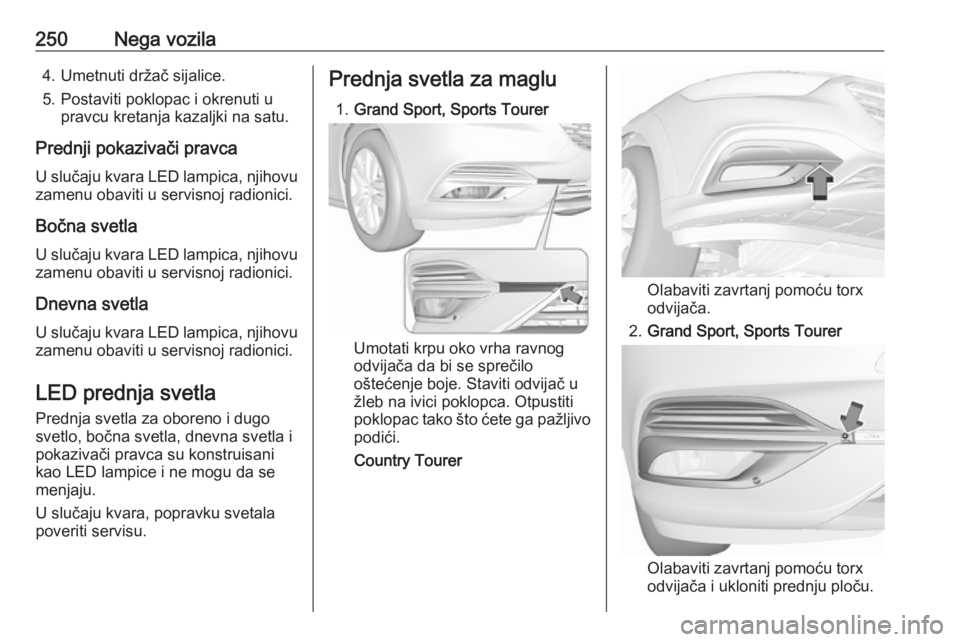

250Nega vozila4. Umetnuti držač sijalice.
5. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Prednji pokazivači pravca U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
Bočna svetla U slučaju kvara LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Dnevna svetla
U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
LED prednja svetla
Prednja svetla za oboreno i dugo
svetlo, bočna svetla, dnevna svetla i
pokazivači pravca su konstruisani
kao LED lampice i ne mogu da se
menjaju.
U slučaju kvara, popravku svetala poveriti servisu.Prednja svetla za maglu
1. Grand Sport, Sports Tourer
Umotati krpu oko vrha ravnog
odvijača da bi se sprečilo
oštećenje boje. Staviti odvijač u
žleb na ivici poklopca. Otpustiti
poklopac tako što ćete ga pažljivo
podići.
Country Tourer
Olabaviti zavrtanj pomoću torx
odvijača.
2. Grand Sport, Sports Tourer
Olabaviti zavrtanj pomoću torx
odvijača i ukloniti prednju ploču.

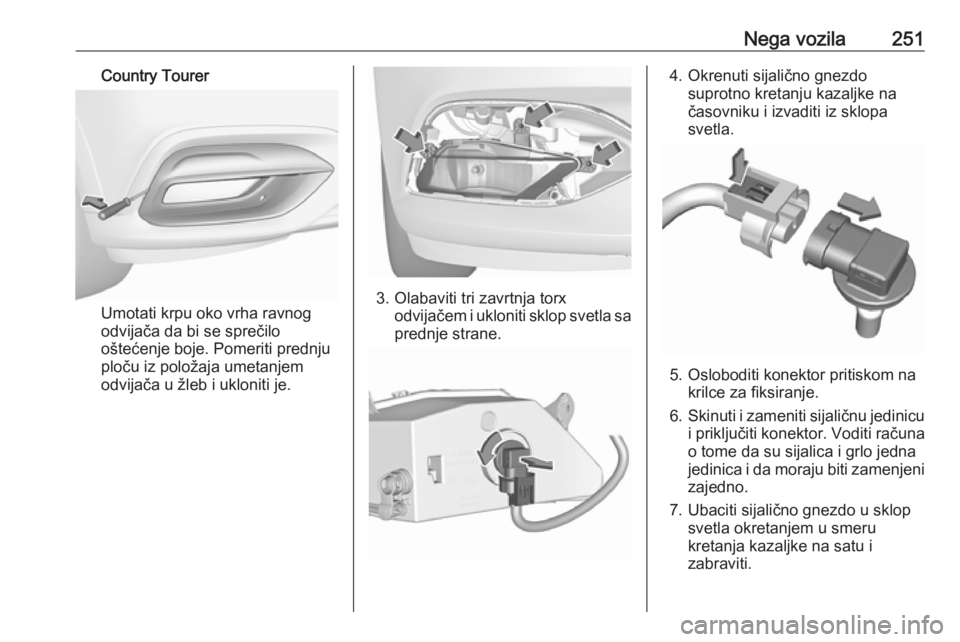

Nega vozila251Country Tourer
Umotati krpu oko vrha ravnog
odvijača da bi se sprečilo
oštećenje boje. Pomeriti prednju
ploču iz položaja umetanjem
odvijača u žleb i ukloniti je.3. Olabaviti tri zavrtnja torx odvijačem i ukloniti sklop svetla saprednje strane.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
5. Osloboditi konektor pritiskom na krilce za fiksiranje.
6. Skinuti i zameniti sijaličnu jedinicu
i priključiti konektor. Voditi računa
o tome da su sijalica i grlo jedna
jedinica i da moraju biti zamenjeni zajedno.
7. Ubaciti sijalično gnezdo u sklop svetla okretanjem u smeru
kretanja kazaljke na satu i
zabraviti.

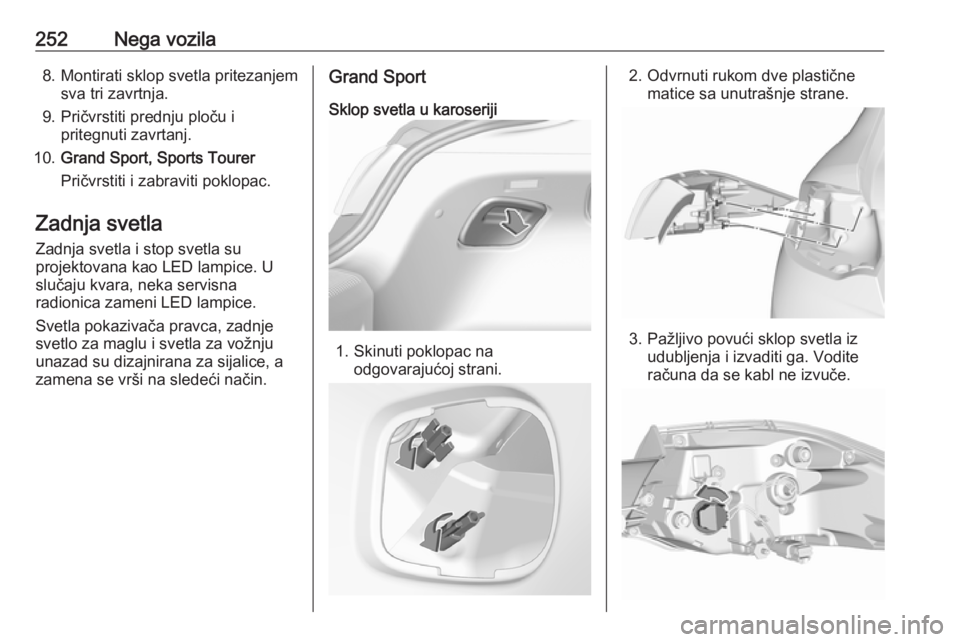

252Nega vozila8. Montirati sklop svetla pritezanjemsva tri zavrtnja.
9. Pričvrstiti prednju ploču i pritegnuti zavrtanj.
10. Grand Sport, Sports Tourer
Pričvrstiti i zabraviti poklopac.
Zadnja svetla Zadnja svetla i stop svetla su
projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Svetla pokazivača pravca, zadnje
svetlo za maglu i svetla za vožnju
unazad su dizajnirana za sijalice, a
zamena se vrši na sledeći način.Grand Sport
Sklop svetla u karoseriji
1. Skinuti poklopac na odgovarajućoj strani.
2. Odvrnuti rukom dve plastičnematice sa unutrašnje strane.
3. Pažljivo povući sklop svetla izudubljenja i izvaditi ga. Vodite
računa da se kabl ne izvuče.

Nega vozila2534. Okrenuti sijalično gnezdo sijalicepokazivača pravca suprotnokretanju kazaljke na časovniku i
izvaditi iz sklopa svetla.
5. Skinuti i zameniti sijalicu pokazivača pravca.
6. Priključiti sijalično gnezdo sijalice na sklop svetla.
7. Priključiti sklop svetla na karoseriju vozila i zategnuti
matice sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop svetla iz udubljenja i izvaditi ga. Vodite
računa da se kabl ne izvuče.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na

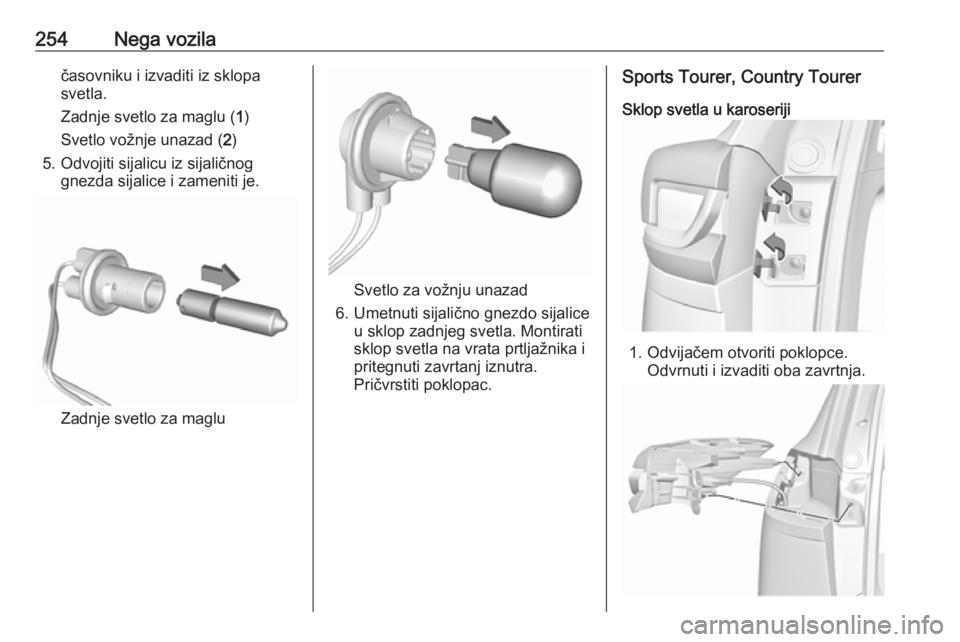

254Nega vozilačasovniku i izvaditi iz sklopa
svetla.
Zadnje svetlo za maglu ( 1)
Svetlo vožnje unazad ( 2)
5. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
Zadnje svetlo za maglu
Svetlo za vožnju unazad
6. Umetnuti sijalično gnezdo sijalice u sklop zadnjeg svetla. Montirati
sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra. Pričvrstiti poklopac.
Sports Tourer, Country Tourer
Sklop svetla u karoseriji
1. Odvijačem otvoriti poklopce. Odvrnuti i izvaditi oba zavrtnja.

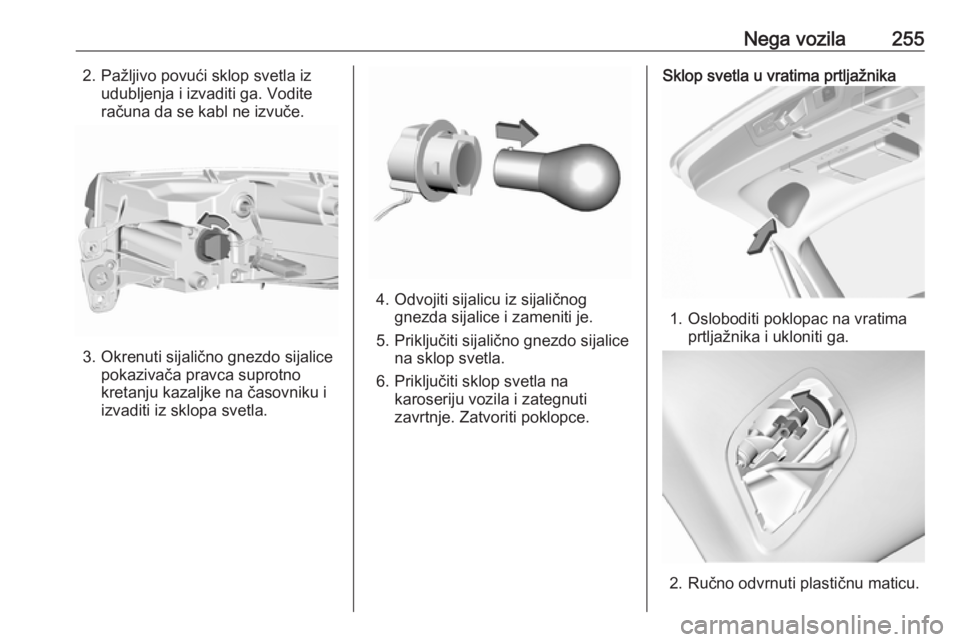

Nega vozila2552. Pažljivo povući sklop svetla izudubljenja i izvaditi ga. Vodite
računa da se kabl ne izvuče.
3. Okrenuti sijalično gnezdo sijalice pokazivača pravca suprotnokretanju kazaljke na časovniku i
izvaditi iz sklopa svetla.
4. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
5. Priključiti sijalično gnezdo sijalice na sklop svetla.
6. Priključiti sklop svetla na karoseriju vozila i zategnuti
zavrtnje. Zatvoriti poklopce.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.

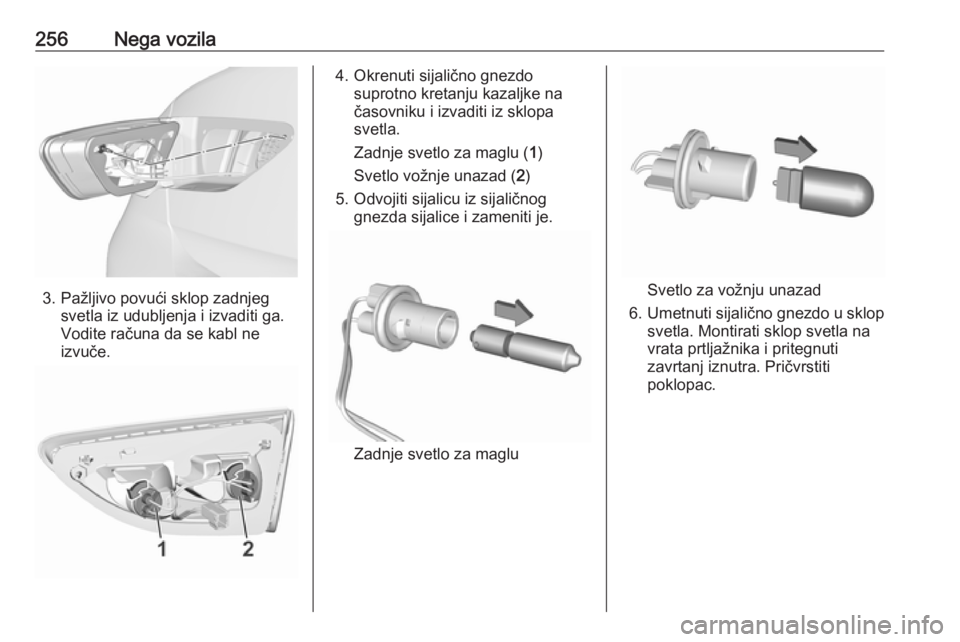

256Nega vozila
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Vodite računa da se kabl ne
izvuče.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
Zadnje svetlo za maglu ( 1)
Svetlo vožnje unazad ( 2)
5. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
Zadnje svetlo za maglu
Svetlo za vožnju unazad
6. Umetnuti sijalično gnezdo u sklop
svetla. Montirati sklop svetla na
vrata prtljažnika i pritegnuti
zavrtanj iznutra. Pričvrstiti
poklopac.

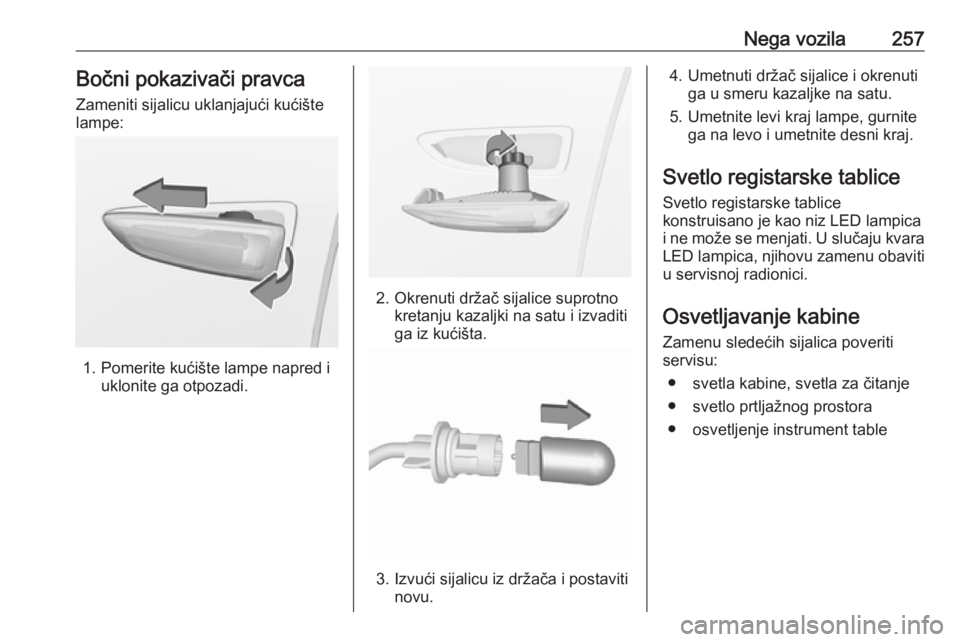

Nega vozila257Bočni pokazivači pravcaZameniti sijalicu uklanjajući kućište
lampe:
1. Pomerite kućište lampe napred i uklonite ga otpozadi.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
Svetlo registarske tablice
konstruisano je kao niz LED lampica
i ne može se menjati. U slučaju kvara LED lampica, njihovu zamenu obaviti
u servisnoj radionici.
Osvetljavanje kabine
Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje● svetlo prtljažnog prostora
● osvetljenje instrument table

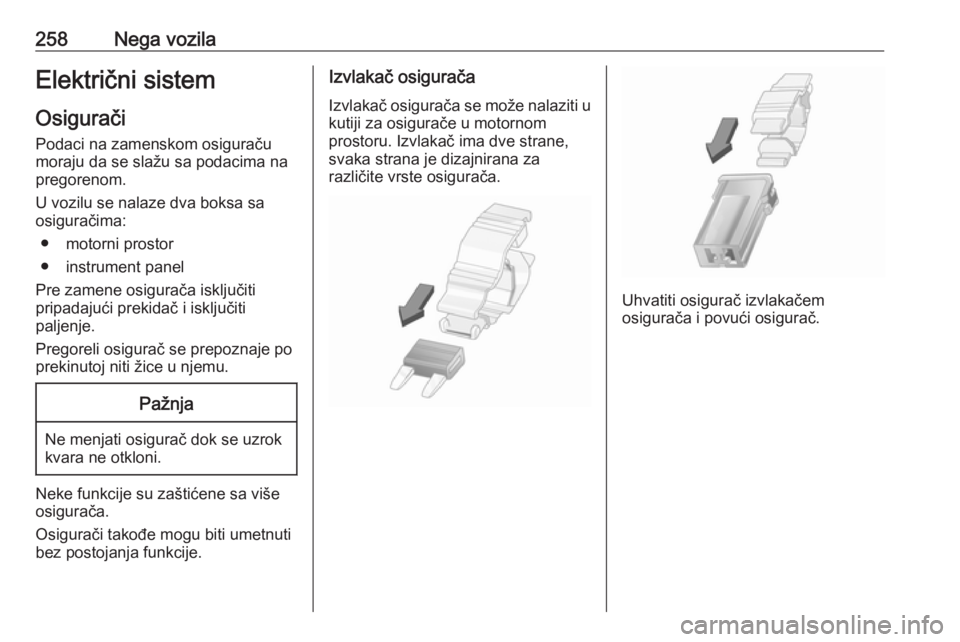

258Nega vozilaElektrični sistemOsigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru. Izvlakač ima dve strane,
svaka strana je dizajnirana za
različite vrste osigurača.
Uhvatiti osigurač izvlakačem
osigurača i povući osigurač.
