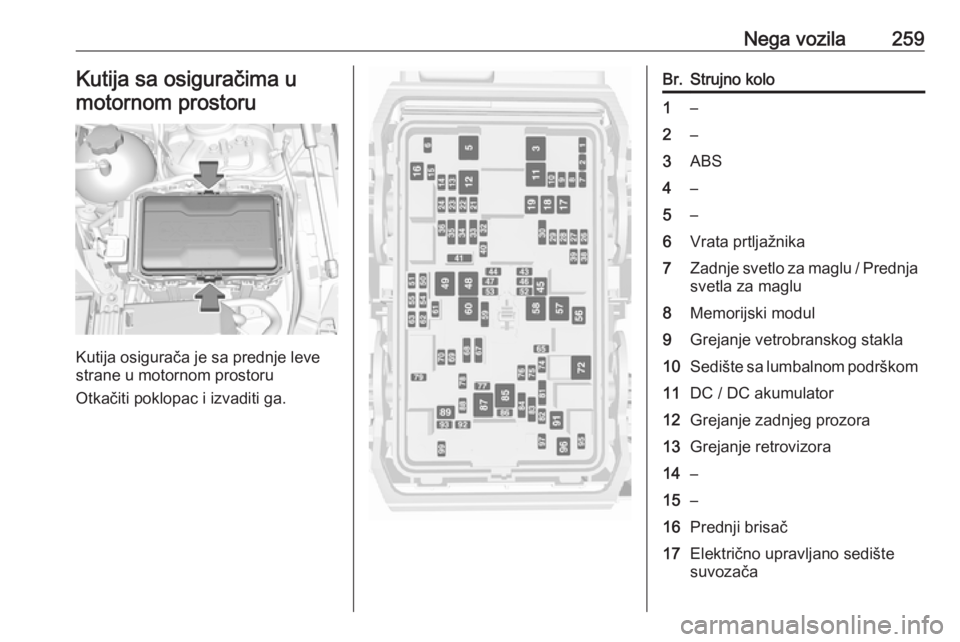

Nega vozila259Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru
Otkačiti poklopac i izvaditi ga.
Br.Strujno kolo1–2–3ABS4–5–6Vrata prtljažnika7Zadnje svetlo za maglu / Prednja
svetla za maglu8Memorijski modul9Grejanje vetrobranskog stakla10Sedište sa lumbalnom podrškom11DC / DC akumulator12Grejanje zadnjeg prozora13Grejanje retrovizora14–15–16Prednji brisač17Električno upravljano sedište
suvozača

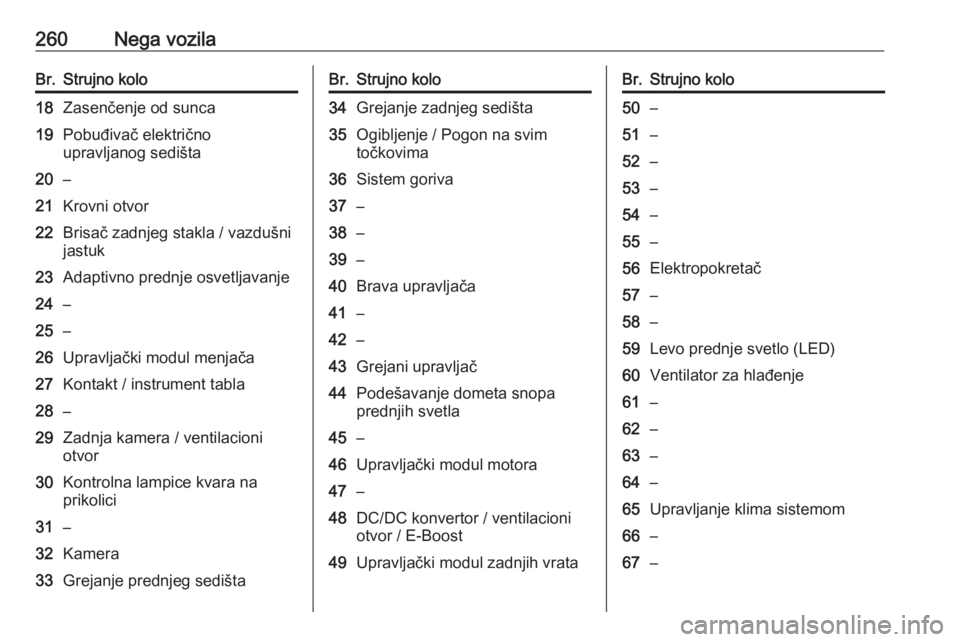

260Nega vozilaBr.Strujno kolo18Zasenčenje od sunca19Pobuđivač električno
upravljanog sedišta20–21Krovni otvor22Brisač zadnjeg stakla / vazdušni
jastuk23Adaptivno prednje osvetljavanje24–25–26Upravljački modul menjača27Kontakt / instrument tabla28–29Zadnja kamera / ventilacioni
otvor30Kontrolna lampice kvara na
prikolici31–32Kamera33Grejanje prednjeg sedištaBr.Strujno kolo34Grejanje zadnjeg sedišta35Ogibljenje / Pogon na svim
točkovima36Sistem goriva37–38–39–40Brava upravljača41–42–43Grejani upravljač44Podešavanje dometa snopa
prednjih svetla45–46Upravljački modul motora47–48DC/DC konvertor / ventilacioni
otvor / E-Boost49Upravljački modul zadnjih vrataBr.Strujno kolo50–51–52–53–54–55–56Elektropokretač57–58–59Levo prednje svetlo (LED)60Ventilator za hlađenje61–62–63–64–65Upravljanje klima sistemom66–67–

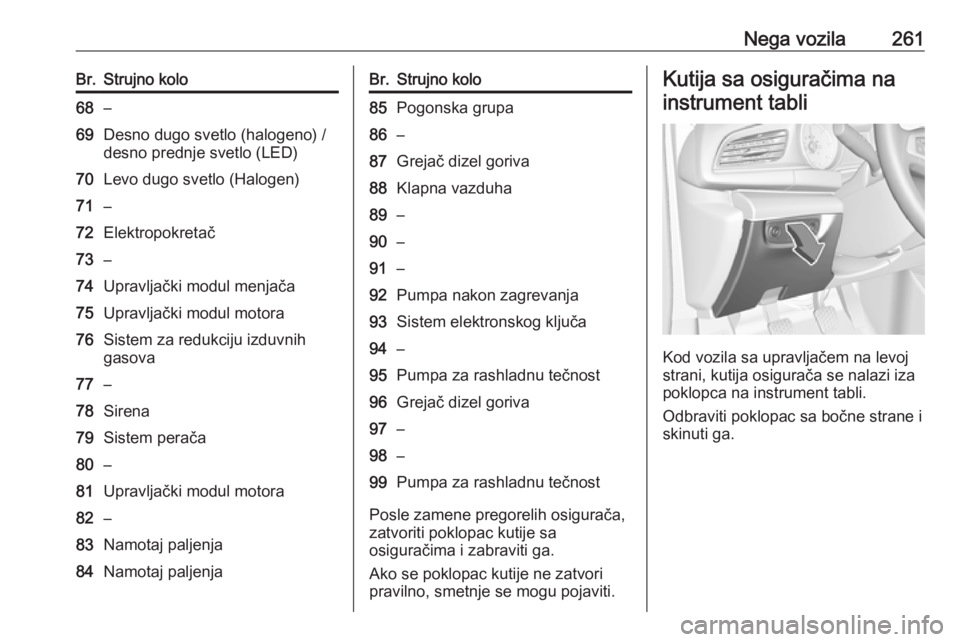

Nega vozila261Br.Strujno kolo68–69Desno dugo svetlo (halogeno) /desno prednje svetlo (LED)70Levo dugo svetlo (Halogen)71–72Elektropokretač73–74Upravljački modul menjača75Upravljački modul motora76Sistem za redukciju izduvnih
gasova77–78Sirena79Sistem perača80–81Upravljački modul motora82–83Namotaj paljenja84Namotaj paljenjaBr.Strujno kolo85Pogonska grupa86–87Grejač dizel goriva88Klapna vazduha89–90–91–92Pumpa nakon zagrevanja93Sistem elektronskog ključa94–95Pumpa za rashladnu tečnost96Grejač dizel goriva97–98–99Pumpa za rashladnu tečnost
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
poklopca na instrument tabli.
Odbraviti poklopac sa bočne strane i
skinuti ga.

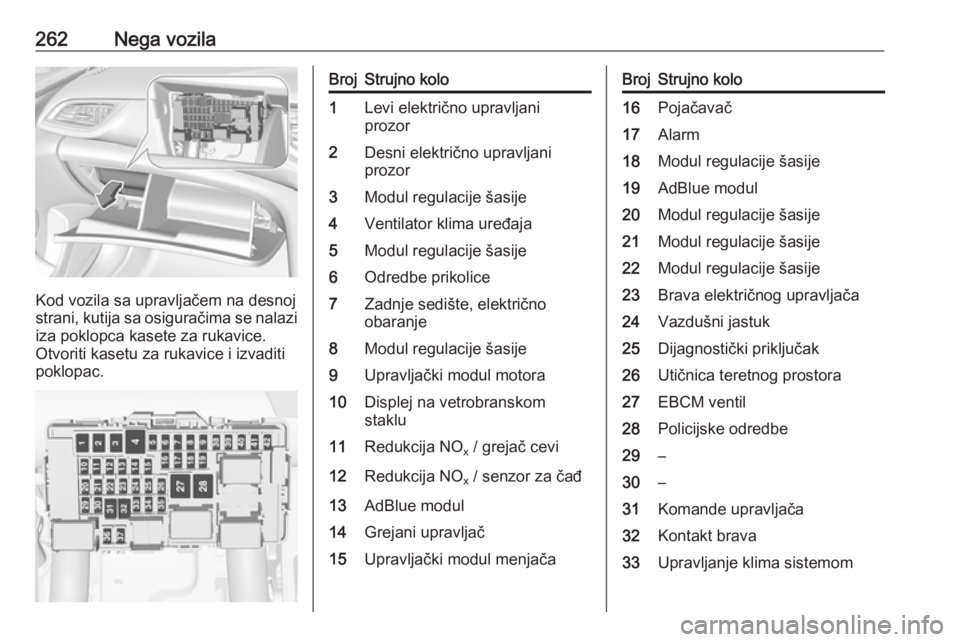

262Nega vozila
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice i izvaditi
poklopac.
BrojStrujno kolo1Levi električno upravljani
prozor2Desni električno upravljani
prozor3Modul regulacije šasije4Ventilator klima uređaja5Modul regulacije šasije6Odredbe prikolice7Zadnje sedište, električno
obaranje8Modul regulacije šasije9Upravljački modul motora10Displej na vetrobranskom
staklu11Redukcija NO x / grejač cevi12Redukcija NO
x / senzor za čađ13AdBlue modul14Grejani upravljač15Upravljački modul menjačaBrojStrujno kolo16Pojačavač17Alarm18Modul regulacije šasije19AdBlue modul20Modul regulacije šasije21Modul regulacije šasije22Modul regulacije šasije23Brava električnog upravljača24Vazdušni jastuk25Dijagnostički priključak26Utičnica teretnog prostora27EBCM ventil28Policijske odredbe29–30–31Komande upravljača32Kontakt brava33Upravljanje klima sistemom

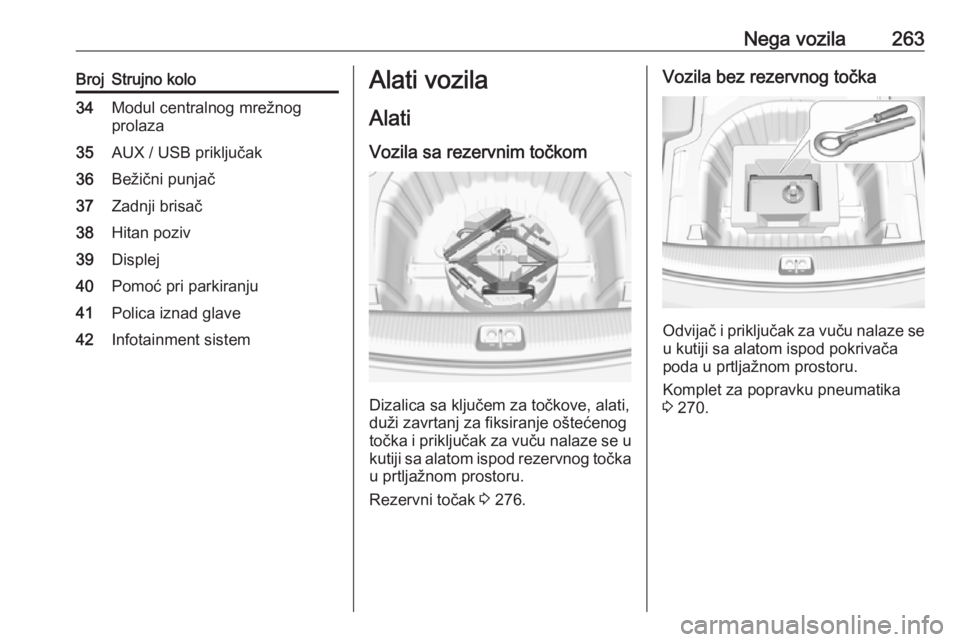

Nega vozila263BrojStrujno kolo34Modul centralnog mrežnog
prolaza35AUX / USB priključak36Bežični punjač37Zadnji brisač38Hitan poziv39Displej40Pomoć pri parkiranju41Polica iznad glave42Infotainment sistemAlati vozila
Alati Vozila sa rezervnim točkom
Dizalica sa ključem za točkove, alati,
duži zavrtanj za fiksiranje oštećenog
točka i priključak za vuču nalaze se u kutiji sa alatom ispod rezervnog točkau prtljažnom prostoru.
Rezervni točak 3 276.
Vozila bez rezervnog točka
Odvijač i priključak za vuču nalaze se
u kutiji sa alatom ispod pokrivača
poda u prtljažnom prostoru.
Komplet za popravku pneumatika
3 270.

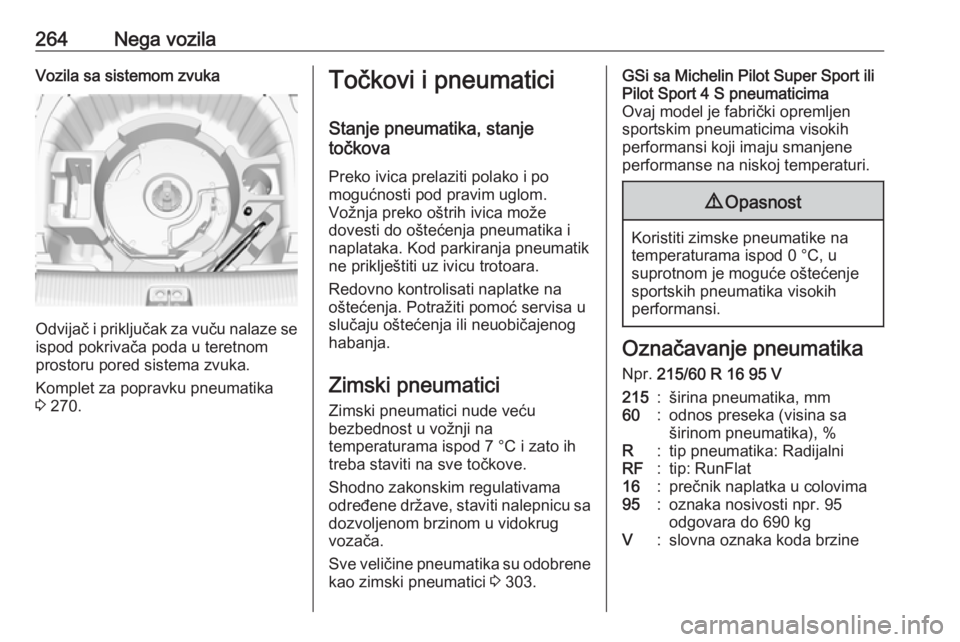

264Nega vozilaVozila sa sistemom zvuka
Odvijač i priključak za vuču nalaze se
ispod pokrivača poda u teretnom
prostoru pored sistema zvuka.
Komplet za popravku pneumatika
3 270.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost u vožnji na
temperaturama ispod 7 °C i zato ih treba staviti na sve točkove.
Shodno zakonskim regulativama
određene države, staviti nalepnicu sa
dozvoljenom brzinom u vidokrug
vozača.
Sve veličine pneumatika su odobrene
kao zimski pneumatici 3 303.GSi sa Michelin Pilot Super Sport ili
Pilot Sport 4 S pneumaticima
Ovaj model je fabrički opremljen
sportskim pneumaticima visokih
performansi koji imaju smanjene
performanse na niskoj temperaturi.9 Opasnost
Koristiti zimske pneumatike na
temperaturama ispod 0 °C, u
suprotnom je moguće oštećenje
sportskih pneumatika visokih
performansi.
Označavanje pneumatika
Npr. 215/60 R 16 95 V
215:širina pneumatika, mm60:odnos preseka (visina sa
širinom pneumatika), %R:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgV:slovna oznaka koda brzine

Nega vozila265Slovne šifre graničnih brzina:Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu ovog vozila.
Pogledajte EEC sertifikat o
usklađenosti isporučen uz vozilo ili
druga dokumenta vezana za
nacionalnu registraciju. Dodatna
oprema može da smanji maksimalnu
brzinu vozila.
Pneumatici sa označenim
smerom okretanja
Pneumatici sa označenim smerom
okretanja treba da se montiraju tako
da se kotrljaju u ispravnom smeru.
Ispravan smer kotrljanja je naznačen
simbolom (npr. strelicom) na bočnom
zidu pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak.
To takođe važi i za vozila sa
sistemom nadzora pritiska
pneumatika.
Pritisak pneumatika 3 303.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru levih ili vrata prikazuje originalne
pneumatike i odgovarajuće pritiske u
pneumaticima.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. Važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Uverite se da je podešavanje
opterećenja pneumatika
odgovarajuće za trenutni pritisak u pneumaticima.
Opterećenje pneumatika 3 266.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Identifikujte pogonsku osovinu i stil karoserije.
2. Odredite identifikacioni kod motora.

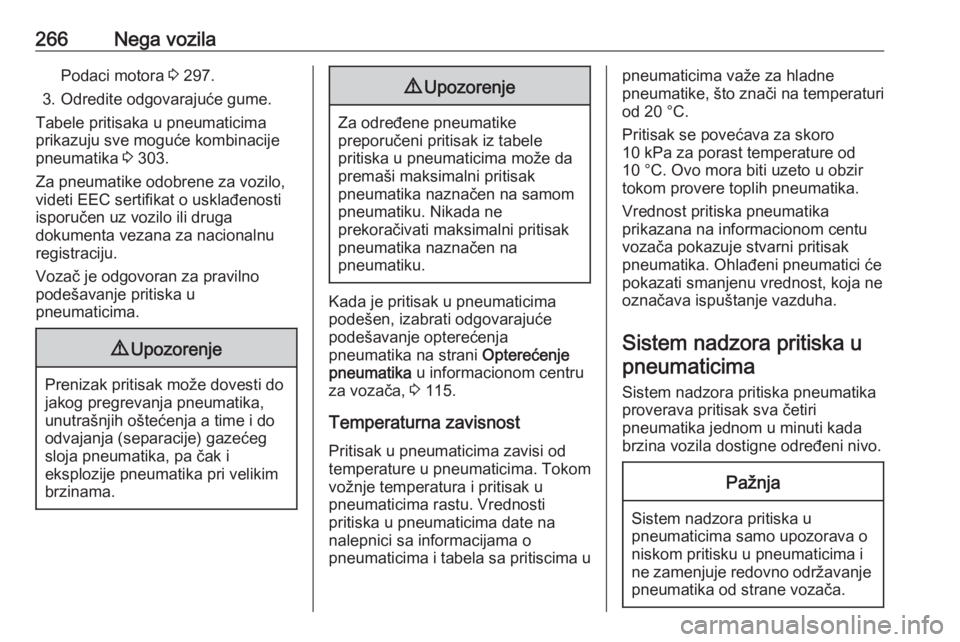

266Nega vozilaPodaci motora 3 297.
3. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima
prikazuju sve moguće kombinacije
pneumatika 3 303.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
prekoračivati maksimalni pritisak
pneumatika naznačen na
pneumatiku.
Kada je pritisak u pneumaticima
podešen, izabrati odgovarajuće
podešavanje opterećenja
pneumatika na strani Opterećenje
pneumatika u informacionom centru
za vozača, 3 115.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima date na
nalepnici sa informacijama o
pneumaticima i tabela sa pritiscima u
pneumaticima važe za hladne
pneumatike, što znači na temperaturi od 20 °C.
Pritisak se povećava za skoro
10 kPa za porast temperature od
10 °C. Ovo mora biti uzeto u obzir
tokom provere toplih pneumatika.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje stvarni pritisak
pneumatika. Ohlađeni pneumatici će
pokazati smanjenu vrednost, koja ne označava ispuštanje vazduha.
Sistem nadzora pritiska upneumaticima
Sistem nadzora pritiska pneumatika
proverava pritisak sva četiri
pneumatika jednom u minuti kada
brzina vozila dostigne određeni nivo.Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.

Nega vozila267Svi točkovi moraju biti opremljeni sa
senzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora
za pritisak u pneumaticima
zakonska obaveza, upotreba
pneumatika bez senzora pritiska
poništiće dozvolu za rad za taj tip vozila.
Izabrati stranu Nadzor pritiska u
pneumaticima u meniju Informacije
na informacionom centru za vozača
3 115.Status sistema i upozorenja o pritisku
prikazuju se u vidu poruke koja
označava odgovarajući pneumatik na
informacionom centru za vozača.
Sistem uzima u obzir temperaturu
pneumatika i podešavanje
opterećenja pneumatika za izdavanje upozorenja.
Podešavanje opterećenja
pneumatika; videti u daljem tekstu
ovog poglavlja.
Temperaturna zavisnost 3 265.
Osnovni displej: Ako pritisak u
pneumatiku značajno opadne,
odgovarajuća vrednost pritiska u
pneumaticima se prikazuje obrnuta.
Složeniji displej: Vrednosti pritiska u
pneumaticima u normalnom opsegu
su prikazane zelenim slovima. Ako pritisak u pneumatiku značajno
opadne, odgovarajuća vrednost će
promeniti boju u žutu.Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 112.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 303.
Uverite se da je status opterećenja
vozila odgovarajući za izabrani
pritisak u pneumaticima. Status
opterećenja vozila; videti u daljem
tekstu ovog poglavlja.
Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača
ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
w može nastaviti da svetli.
Ako w svetli na niskim
temperaturama i gasi se nakon
vožnje, to može da ukazuje na
približavanje niskom pritisku u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 126.
Montirati samo točkove sa senzorima
pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.

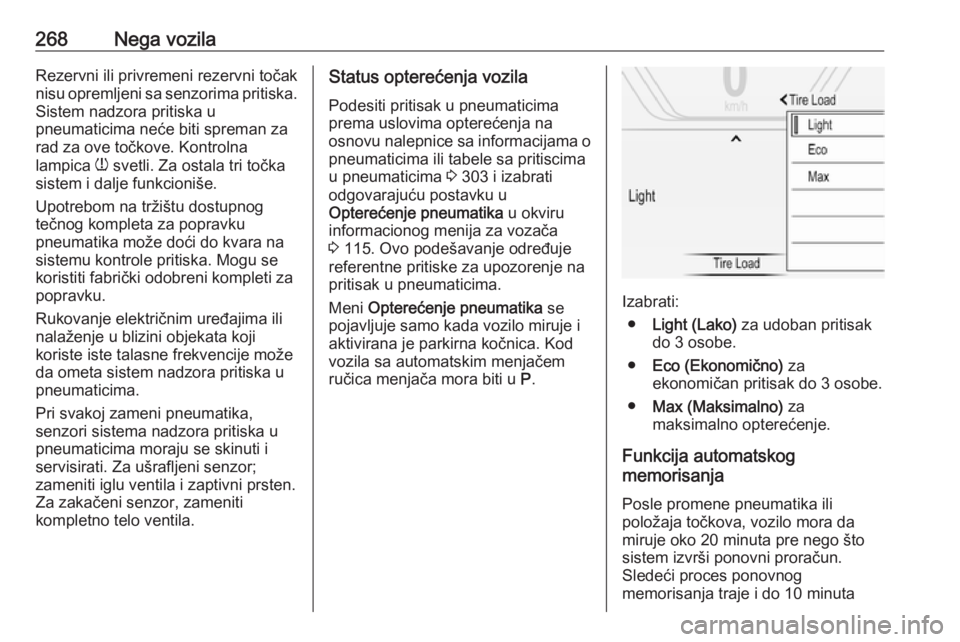

268Nega vozilaRezervni ili privremeni rezervni točaknisu opremljeni sa senzorima pritiska. Sistem nadzora pritiska u
pneumaticima neće biti spreman za
rad za ove točkove. Kontrolna
lampica w svetli. Za ostala tri točka
sistem i dalje funkcioniše.
Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na sistemu kontrole pritiska. Mogu sekoristiti fabrički odobreni kompleti za
popravku.
Rukovanje električnim uređajima ili
nalaženje u blizini objekata koji
koriste iste talasne frekvencije može
da ometa sistem nadzora pritiska u
pneumaticima.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u
pneumaticima moraju se skinuti i
servisirati. Za ušrafljeni senzor;
zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor, zameniti
kompletno telo ventila.Status opterećenja vozila
Podesiti pritisak u pneumaticimaprema uslovima opterećenja na
osnovu nalepnice sa informacijama o pneumaticima ili tabele sa pritiscima
u pneumaticima 3 303 i izabrati
odgovarajuću postavku u
Opterećenje pneumatika u okviru
informacionog menija za vozača
3 115. Ovo podešavanje određuje
referentne pritiske za upozorenje na
pritisak u pneumaticima.
Meni Opterećenje pneumatika se
pojavljuje samo kada vozilo miruje i
aktivirana je parkirna kočnica. Kod
vozila sa automatskim menjačem
ručica menjača mora biti u P.
Izabrati:
● Light (Lako) za udoban pritisak
do 3 osobe.
● Eco (Ekonomično) za
ekonomičan pritisak do 3 osobe.
● Max (Maksimalno) za
maksimalno opterećenje.
Funkcija automatskog
memorisanja
Posle promene pneumatika ili
položaja točkova, vozilo mora da
miruje oko 20 minuta pre nego što sistem izvrši ponovni proračun.
Sledeći proces ponovnog
memorisanja traje i do 10 minuta
