OPEL KARL 2015.75 Gebruikershandleiding (in Dutch)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
50 Stoelen en veiligheidssystemen
Wanneer de verstelde zitplaats
achteraan die u gebruikt, voorzien is
van een instelbare hoofdsteun en u
gebruikt een dubbele tui, brengt u
de hoofdsteun omhoog en leidt u de
tui onder de hoofdsteun rond de
stangen van de hoofdsteun.
Top-Tether-bevesti-
gingsogen
De auto heeft twee bevestigings-
ogen op de achterkant van de
achterbank.
De bevestigingsogen boven zijn
voorzien van het symbool
Ivoor
een kinderzitje.
Als aanvulling op de ISOFIX-beves-
tiging zet u de Top-Tether-band vast
aan de Top-Tether-bevesti-
gingsogen.
ISOFIX-kinderveiligheidssystemen
uit de universele categorie worden
in de tabel aangeduid met IUF.
Verwijder vóór het aanbrengen van
een kinderveiligheidssysteem zo
nodig de hoofdsteun achter
0
Inbouwposities kinderveiligheidssys-
temen 046.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Opbergruimte 51
Opbergruimte
Opbergvakken
Opbergvakken . . . . . . . . . . . . . . . . . 51
Opbergvak bedienings-paneel . . . . . . . . . . . . . . . . . . . . . . . . 51
Dashboardkastje . . . . . . . . . . . . . . . 51
Bekerhouders . . . . . . . . . . . . . . . . . . 52
Bagage-/laadruimtes
Bagageruimte . . . . . . . . . . . . . . . . . . 52
Extra opbergmogelijkheden
Afdekplaat achterin/opberg- ruimte . . . . . . . . . . . . . . . . . . . . . . . . 55
Bagagenet . . . . . . . . . . . . . . . . . . . . . 55
Gevarendriehoek . . . . . . . . . . . . . . 55
EHBO-set . . . . . . . . . . . . . . . . . . . . . . 56
Beladingsinformatie
Beladingsinformatie . . . . . . . . . . . . 56
Opbergvakken
{Waarschuwing
Berg geen zware of scherpe
objecten in de opbergruimten op.
Anders kan de klep van de
opbergruimte open gaan en
kunnen de inzittenden bij krachtig
remmen, plotseling afslaan of een
ongeval letsel door rondslinge-
rende voorwerpen oplopen.
Opbergvak bedienings-
paneel
Het bergvak wordt gebruikt voor
kleine voorwerpen, enz.
Dashboardkastje
Het handschoenenkastje heeft een
vak voor het Instructieboekje. Trek
aan de nok om het vakje te openen.
Het handschoenenkastje tijdens het
rijden gesloten houden.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
52 Opbergruimte
Bekerhouders
Er bevindt zich een bekerhouder in
de middenconsole.
Bagage-/laadruimtes
Bagageruimte
Bagageruimte vergrotenVoorzichtig
Klap eerst de achterbankzitting
naar beneden alvorens de rugleu-
ning van de achterbank neer te
klappen.
Doet u dit niet, dan kan de achter-
bank beschadigd raken.
1. Duw de hoofdsteunen omlaag door de vergrendeling in te
drukken.
Aanwijzing: Om voldoende ruimte
te hebben voor de omgang met de
achterbankzitting, schuift u de
voorstoel naar voren en zet u de
rugleuning van de voorstoel rechtop.
2. Trek aan de band onder het zittingkussen en draai het
zittingkussen omlaag.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Opbergruimte 53
3. Trek aan de ontgrendelingshef-boom boven op de achterbank-
rugleuning.
4. Klap de rugleuning naar voren
en omlaag.
5. Steek de gordels van debuitenste zitplaatsen in de
gordelgeleiders.
Om de rugleuning terug te zetten in
de oorspronkelijke positie, trekt u de
veiligheidsgordel uit de gordelgelei-
ders en haalt u de rugleuning
omhoog.
Druk de rugleuning stevig op zijn
plaats.
{Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk
letsel of schade aan de bagage of
de auto tot gevolg hebben bij
krachtig remmen of een botsing.
Controleer of de veiligheidsgordels
niet klem raken door de veran-
kering.
De veiligheidsgordel achter in het
midden kan blokkeren wanneer u de
rugleuning omhoog trekt. Als dat
gebeurt, laat de gordelband dan
helemaal terugrollen en begin
opnieuw.
Als de veiligheidsgordel nog steeds
geblokkeerd is, draai dan het zitting-
kussen omlaag en probeer het
nogmaals.
Als u de zitting van de achterbank
weer terug wilt plaatsen, zet dan de
achterzijde van de zitting in zijn
oorspronkelijke stand en zorg ervoor

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
54 Opbergruimte
dat de lussen van de veiligheids-
gordel niet gedraaid of onder de
zitting geklemd zijn; druk vervolgens
de voorzijde van de zitting stevig
naar beneden tot deze vergrendelt.
Voorzichtig
Zet de veiligheidsgordel en
gespen tussen de rugleuning en
één van de kussens bij het terug-
klappen van de rugleuning van de
achterbank. Let erop dat de
gordels en de gespen niet onder
een achterbankkussen klem
komen te zitten.
Zorg ervoor dat de veiligheidsgor-
dels niet gedraaid of beklemd
raken in de rugleuning en in hun
juiste positie geplaatst zijn.
Let op: De bagageruimte bevat
alle uitrusting die tijdens de
productie door de fabrikant zijn
geïnstalleerd (reservewiel, krik,
enz.). Andere zaken, hetzij niet
geïnstalleerd of alleen optioneel, zoals een verbandtrommel of
brandblusser, zijn buiten
beschouwing gelaten.
Wanneer speciale uitrusting,
zoals een neerklapbare of verwij-
derbare achterbank of rugleuning
door de fabrikant zijn voorzien
voor een maximaal laadvolume,
worden de metingen gemaakt met
de volgende laadbeperkingen.
Laadbeperking vooraan: de achter-
kant van de rugleuning van de
stoelen die zich onmiddellijk voor de
bagageruimte bevinden, ingesteld
op de normale rijpositie die door de
fabrikant is bepaald en/of van de
neerklapbare achterstoelen. De
neergeklapte of verwijderde achter-
bank en/of de rugleuning, met de
laadbeperking vooraan boven de
rugleuning, wat gelijk staat met een
verticaal vlak, parallel aan de
achterkant van de rugleuning van
de voorstoel en de laadbeperking in
de hoogte beperkt door de
dakhemel.
Om de achterbankzitting te verwij-
deren, drukt u de scharnieren in de
richting van de pijl.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Opbergruimte 55
Extra opbergmogelijk-
heden
Afdekplaat achterin/
opbergruimte
Bagagerolhoes bagageruimte
U kunt kleine voorwerpen erop
plaatsen of artikelen in de bagage-
ruimte ermee aan het zicht
onttrekken.
Gebruik de plaat door elke lus aan
de verankeringen van de achterklep
te hangen.Leg de plaat na gebruik achterste-
voren in de achterbank.
Aanwijzing:
Als deze niet goed zit,
kan dit een ratelend geluid veroor-
zaken en kan deze door contact met
de achterbank slijten.
Voorzichtig
Plaats geen zware voorwerpen op
de plaat.
Wanneer u een opbergpaneelaf-
dekking laadt of lost, moet u deze
draaien om de montage te verge-
makkelijken omdat de opbergpa-
neelafdekking groter is dan de
achterklep.
Bagagenet
U kunt kleine voorwerpen met uw
optionele bagagenet vervoeren.
Om het net te bevestigen, hangt u
elke lus in de bovenste hoek van
het net aan beide verankeringen
van het achterpaneel.
Voorzichtig
Het bagagenet is bedoeld voor
kleine voorwerpen. Plaats geen
zware voorwerpen in het
bagagenet.
Gevarendriehoek
Auto's met bandenreparatieset
Berg de gevarendriehoek op in de
gereedschapskoffer van de auto
onder de vloerafdekking in de
bagageruimte.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
56 Opbergruimte
Auto's met reservewiel
Berg de gevarendriehoek op in het
opbergvak in de bagageruimte.
EHBO-set
Berg de verbandtrommel op in het
opbergvak in de bagageruimte.
Beladingsinformatie
.Zware voorwerpen in de bagage-
ruimte tegen de rugleuningen
leggen. Controleren of de
rugleuningen naar behoren zijn
vergrendeld. Bij stapelbare
voorwerpen de zwaarste
voorwerpen onderop leggen.
. Losse voorwerpen in de bagage-
ruimte vastzetten om
verschuiven tegen te gaan.
. Bij het vervoeren van
voorwerpen in de bagageruimte
mogen de rugleuningen van de
achterbank niet schuin naar
voren geklapt zijn.
. Bagage niet boven de rugleu-
ningen laten uitsteken.
. Niets op de hoedenplank of op
het instrumentenpaneel leggen
en de sensor boven op het
instrumentenpaneel niet
afdekken.
. De bagage mag de bediening
van pedalen, handrem, schakel-
hefboom en de bewegingsvrij-
heid van de bestuurder niet

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Opbergruimte 57
belemmeren. Geen losse
voorwerpen in het interieur
leggen.
. Niet met een geopende achter-
klep rijden.
{Waarschuwing
Zorg ervoor dat eventuele lading
in uw auto altijd correct is
vastgezet.
Als dat niet het geval is, kunnen
er voorwerpen in het voertuig
rondslingeren en letsel of schade
aan de lading of de auto veroor-
zaken. .
Het nuttig draagvermogen is het
verschil tussen het maximaal
toelaatbare totaalgewicht van de
auto (zie typeplaatje
0
Voertuigidentificatienummer
(VIN) 0207) en het leeggewicht
van de auto. Raadpleeg het
hoofdstuk met de technische
gegevens voor details over het
leeggewicht.
Het leeggewicht omvat het
gewicht van de bestuurder (68
kg), de bagage (7 kg) en alle
vloeistoffen (tank voor 90 %
gevuld).
Extra uitrusting en accessoires
verhogen het leeggewicht.
. Rijden met daklading verhoogt
de zijwindgevoeligheid van de
auto en verslechtert het rijgedrag
door het hogere zwaartepunt.
Lading gelijkmatig verdelen en
goed met spanbanden
vastzetten. Bandenspanning en
rijsnelheid aan de beladingstoe-
stand aanpassen. Spanbanden
regelmatig controleren en
bijspannen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
58 Instrumenten en knoppen
Instrumenten en
knoppen

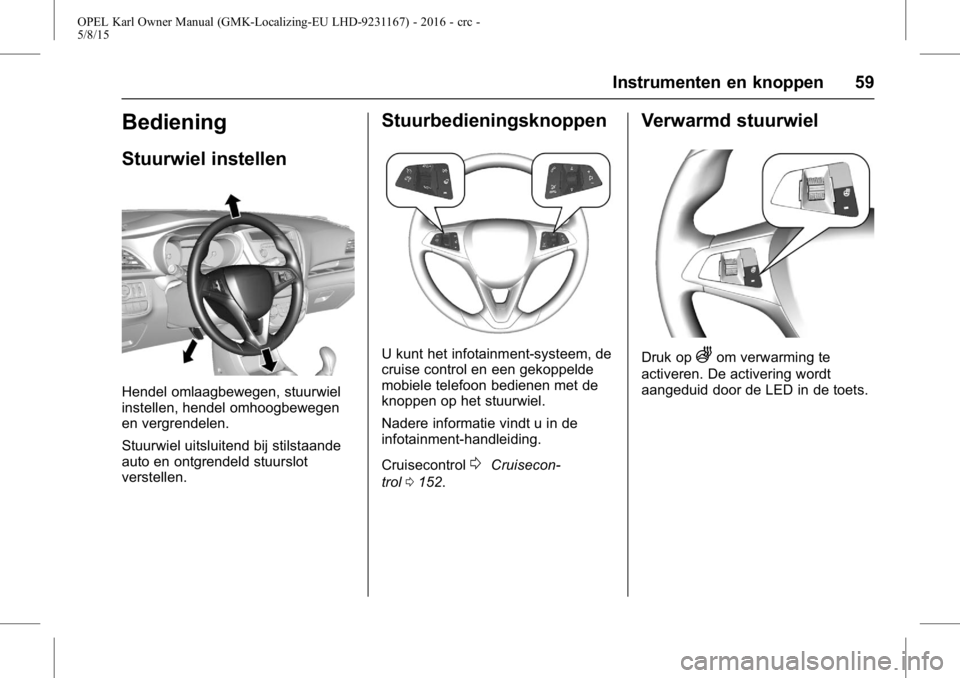

Bediening
Stuurwiel instellen . . . . . . . . . . . . . 59
Stuurbedieningsknoppen . . . . . . 59
Verwarmd stuurwiel . . . . . . . . . . . . 59
Claxon . . . . . . . . . . . . . . . . . . . . . . . . . 60
Wis-/wasinstallatie voorruit . . . . . 60
Wis-/wasinstallatie achterruit . . . 61
Buitentemperatuur . . . . . . . . . . . . . 62
Klok . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Elektrische aansluitingen . . . . . . 62
Waarschuwingslampjes,
meters en verklikkerlichtjes
Snelheidsmeter . . . . . . . . . . . . . . . . 63
Kilometerteller . . . . . . . . . . . . . . . . . 63
Dagteller . . . . . . . . . . . . . . . . . . . . . . . 63
Toerenteller . . . . . . . . . . . . . . . . . . . . 64
Brandstofmeter . . . . . . . . . . . . . . . . 64
Controlelampen . . . . . . . . . . . . . . . . 64
Motorkoelvloeistofthermo-meter . . . . . . . . . . . . . . . . . . . . . . . . . 67
Service-display . . . . . . . . . . . . . . . . 67
Richtingaanwijzer . . . . . . . . . . . . . . 68
Veiligheidsgordelwaarschu- wingen . . . . . . . . . . . . . . . . . . . . . . . 69 Verklikkerlampje airbag en
gordelspanner . . . . . . . . . . . . . . . . 69
Lampje Airbag-deactivering . . . . 69
Lampje oplaadsysteem . . . . . . . . 70
Storingslampje . . . . . . . . . . . . . . . . . 70
Service-indicatie (SVS-lampje) . . . . . . . . . . . . . . . . . 70
Waarschuwingslampje rem- en koppelingssysteem . . . . . . . . . . . 70
Waarschuwingslampje antiblok- keersysteem (ABS) . . . . . . . . . . . 71
Schakellampje . . . . . . . . . . . . . . . . . 71
Lampje variabele stuurbekrach- tiging . . . . . . . . . . . . . . . . . . . . . . . . . 71
Lampje Lane Departure Warning (LDW) . . . . . . . . . . . . . . . 71
Lampje ultrasoonpar- keerhulp . . . . . . . . . . . . . . . . . . . . . . 71
Controlelampje elektronische stabiliteitsregeling (ESC) . . . . . 71
Lampje Elektronische stabili- teitscontrole (ESC) uit . . . . . . . . 72
Traction Control (TCS) Uit-lampje . . . . . . . . . . . . . . . . . . . . 72
Waarschuwingslampje koelvloei- stoftemperatuur . . . . . . . . . . . . . . . 72
Lampje bandenspanningscon- trolesysteem . . . . . . . . . . . . . . . . . 72
Lampje motoroliedruk . . . . . . . . . . 72
Te laag brandstofpeil . . . . . . . . . . . 73
Auto Stop-modus . . . . . . . . . . . . . . 73 Lampje voor de startbevei-
liging . . . . . . . . . . . . . . . . . . . . . . . . . 73
Lampje Motorvermogen verminderd . . . . . . . . . . . . . . . . . . . 73
Lampje groot licht aan . . . . . . . . . 73
Mistlamp voor . . . . . . . . . . . . . . . . . . 73
Mistachterlicht . . . . . . . . . . . . . . . . . 73
Controlelampje voor de achter-
lichten . . . . . . . . . . . . . . . . . . . . . . . . 74
Lampje cruisecontrol . . . . . . . . . . . 74
Lampje motorkap open . . . . . . . . 74
Lampje portier open . . . . . . . . . . . 74
Informatieschermen
Bestuurdersinformatiecentrum (DIC) . . . . . . . . . . . . . . . . . . . . . . . . . 74
Boordberichten
Boordberichten . . . . . . . . . . . . . . . . 79
Waarschuwingszoemers . . . . . . . 81
Persoonlijke instellingen
Persoonlijke instellingen . . . . . . . 82

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrumenten en knoppen 59
Bediening
Stuurwiel instellen
Hendel omlaagbewegen, stuurwiel
instellen, hendel omhoogbewegen
en vergrendelen.
Stuurwiel uitsluitend bij stilstaande
auto en ontgrendeld stuurslot
verstellen.
Stuurbedieningsknoppen
U kunt het infotainment-systeem, de
cruise control en een gekoppelde
mobiele telefoon bedienen met de
knoppen op het stuurwiel.
Nadere informatie vindt u in de
infotainment-handleiding.
Cruisecontrol
0Cruisecon-
trol 0152.
Verwarmd stuurwiel
Druk opAom verwarming te
activeren. De activering wordt
aangeduid door de LED in de toets.
