OPEL KARL 2015.75 Gebruikershandleiding (in Dutch)
Manufacturer: OPEL, Model Year: 2015.75, Model line: KARL, Model: OPEL KARL 2015.75Pages: 224, PDF Size: 5.12 MB
Page 11 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
10 Kort en bondig
1. Elektrisch bediende ruiten oppagina Elektrisch bediende
ruiten 028.
Centrale vergrendeling op
pagina Centrale vergrende-
ling 021.
2. Buitenspiegels op pagina Bolle
buitenspiegels 026.
3. Cruisecontrol, snelheidsbe- grenzer op pagina Bestuur-
dersondersteuningssystemen
0 152.
Verwarmd stuurwiel op pagina
Verwarmd stuurwiel 059.
4. Richtingaanwijzers, lichtsig- naal, dimlicht en grootlicht op
pagina Richtingaanwij-
zers 086.
Uitstapverlichting op pagina
Uitstapverlichting 090.
Parkeerlichten op pagina
Parkeerlichten 088.
5. Luchtroosters op pagina Vaste
luchtroosters 0136.
6. Instrumenten op pagina Stuur-
wielverstelling 059. 7. Bestuurdersinformatiecentrum
op pagina Driver Information
Center 074.
8. Stuurbedieningsknoppen op pagina Stuurbedienings-
knoppen 059.
9. Voorruitwisser, sproeisysteem voorruit, achterruitwisser,
sproeisysteem achterruit op
pagina Wis-/wasinstallatie
voorruit 060.
10. Luchtroosters midden op pagina Verstelbare luchtroos-
ters 0136.
11. Alarmknipperlichten op pagina Alarmknipperlichten 086.
12. Infodisplay op pagina Overzicht 094.
13. Infotainmentsysteem op pagina Bediening 0100.
14. Handschoenenkastje op pagina Handschoenenkastje 051.
15. Klimaatregelsysteem op pagina Elektronisch klimaatregelsys-
teem 0132. 16. Keuzehendel, handgescha-
kelde versnellingsbak op
pagina Handgeschakelde
versnellingsbak 0145.
17. Handrem op pagina Handrem 0147.
18. Contactslot met stuurslot op pagina Contactslot-
standen 0139.
19. Claxon op pagina Claxon060.
Bestuurdersairbag op pagina
Airbagsysteem 038.
20. Stuurwielverstelling op pagina Stuurwielverstelling 059.
21. Ontgrendelhendel motorkap op pagina Motorkap 0162.
22. Zekeringkastje op pagina Zekeringen 0174.
Page 12 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Kort en bondig 11
23. Tractieregelsysteem op paginaTraction Control System
(TCS) 0148.
Start/stop-systeem op pagina
Stop/Start-systeem-
functie 0141.
Stadsmodus op pagina Elektro-
nische stabiliteitsregeling
(ESC) 0148.
Lane departure warning op
pagina Lane Departure
Warning (LDW) 0155.
24. Lichtschakelaar,
Instellen koplampreikwijdte,
Mistlampen,
Mistachterlicht,
Instrumentenverlichting op

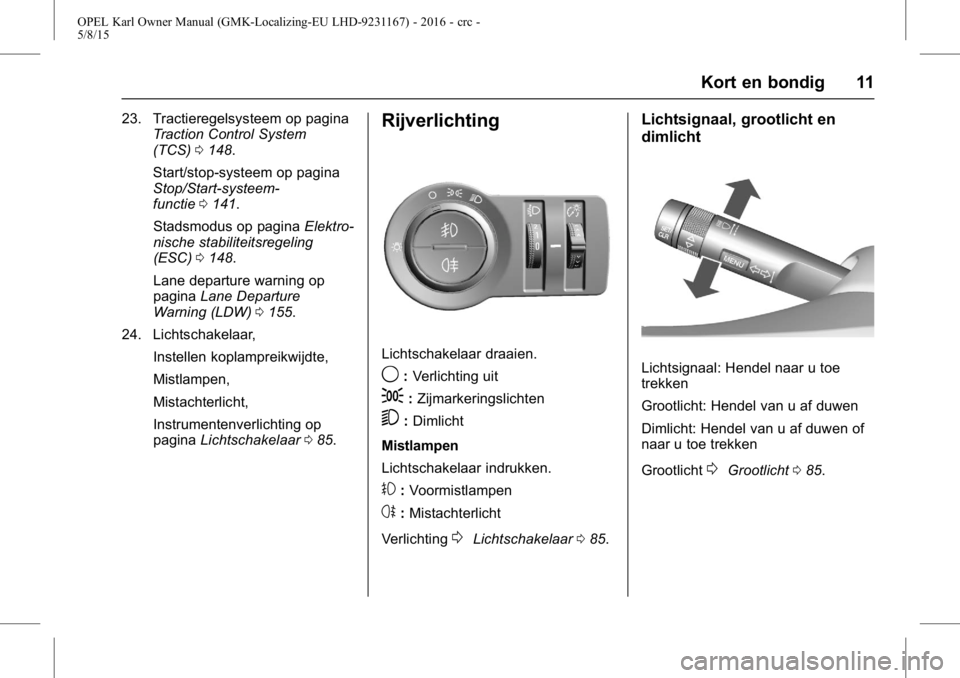

pagina Lichtschakelaar 085.Rijverlichting
Lichtschakelaar draaien.
9:Verlichting uit
;:Zijmarkeringslichten
5:Dimlicht
Mistlampen
Lichtschakelaar indrukken.
#: Voormistlampen
s:Mistachterlicht
Verlichting
0Lichtschakelaar 085.
Lichtsignaal, grootlicht en
dimlicht
Lichtsignaal: Hendel naar u toe
trekken
Grootlicht: Hendel van u af duwen
Dimlicht: Hendel van u af duwen of
naar u toe trekken
Grootlicht
0Grootlicht 085.
Page 13 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

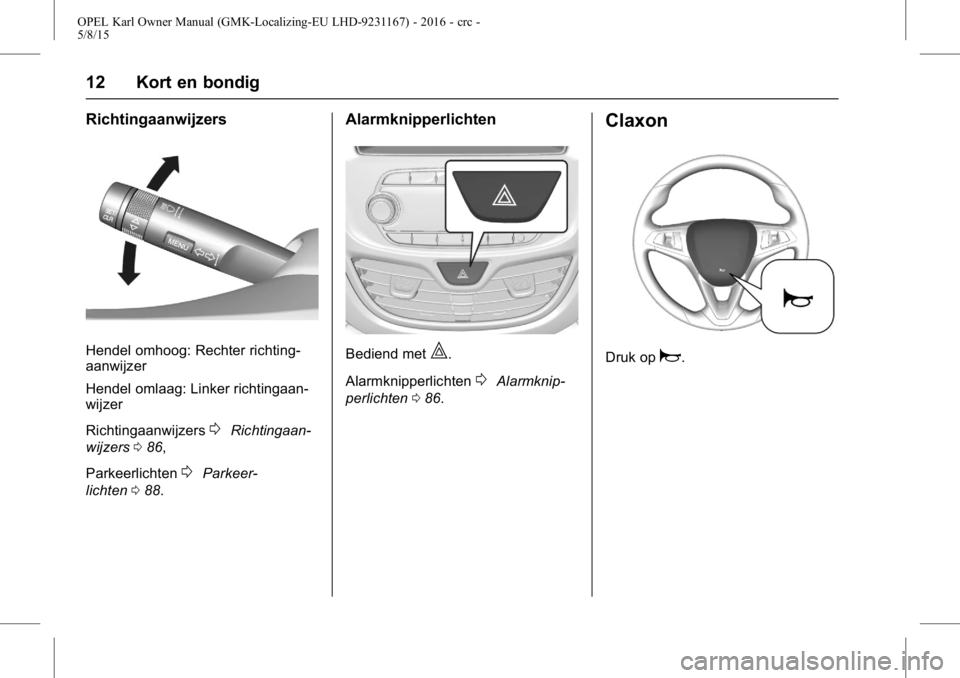

12 Kort en bondig
Richtingaanwijzers
Hendel omhoog: Rechter richting-
aanwijzer
Hendel omlaag: Linker richtingaan-
wijzer
Richtingaanwijzers
0Richtingaan-
wijzers 086,
Parkeerlichten
0Parkeer-
lichten 088.
Alarmknipperlichten
Bediend met|.
Alarmknipperlichten
0Alarmknip-
perlichten 086.
Claxon
Druk opa.
Page 14 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

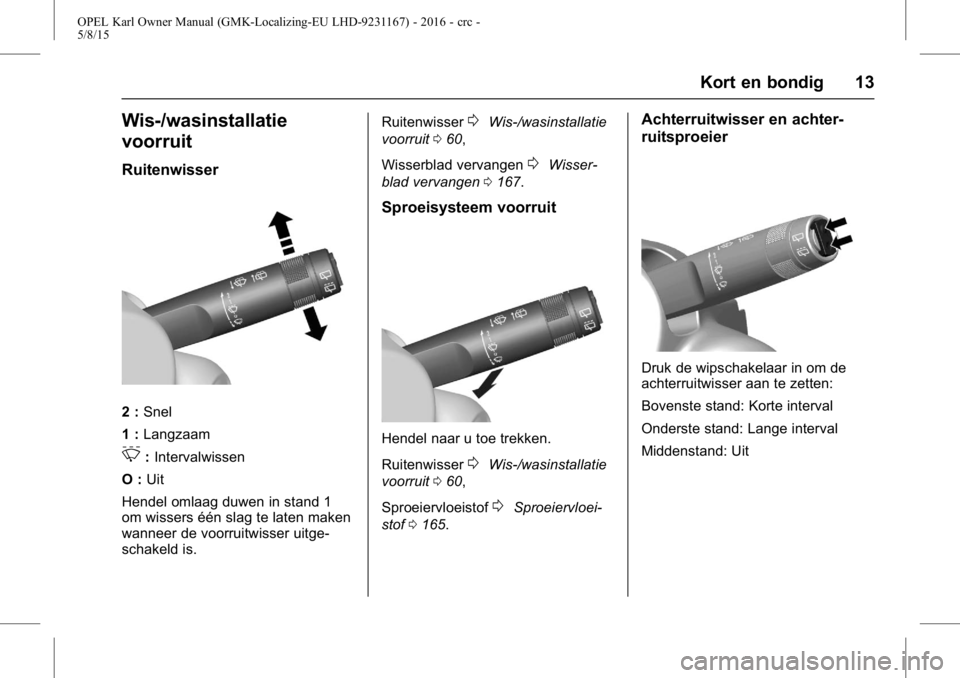

Kort en bondig 13
Wis-/wasinstallatie
voorruit
Ruitenwisser
2 :Snel
1 : Langzaam
3:Intervalwissen
O : Uit
Hendel omlaag duwen in stand 1
om wissers één slag te laten maken
wanneer de voorruitwisser uitge-
schakeld is. Ruitenwisser
0Wis-/wasinstallatie
voorruit 060,
Wisserblad vervangen
0Wisser-
blad vervangen 0167.
Sproeisysteem voorruit
Hendel naar u toe trekken.
Ruitenwisser
0Wis-/wasinstallatie
voorruit 060,
Sproeiervloeistof
0Sproeiervloei-
stof 0165.
Achterruitwisser en achter-
ruitsproeier
Druk de wipschakelaar in om de
achterruitwisser aan te zetten:
Bovenste stand: Korte interval
Onderste stand: Lange interval
Middenstand: Uit
Page 15 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

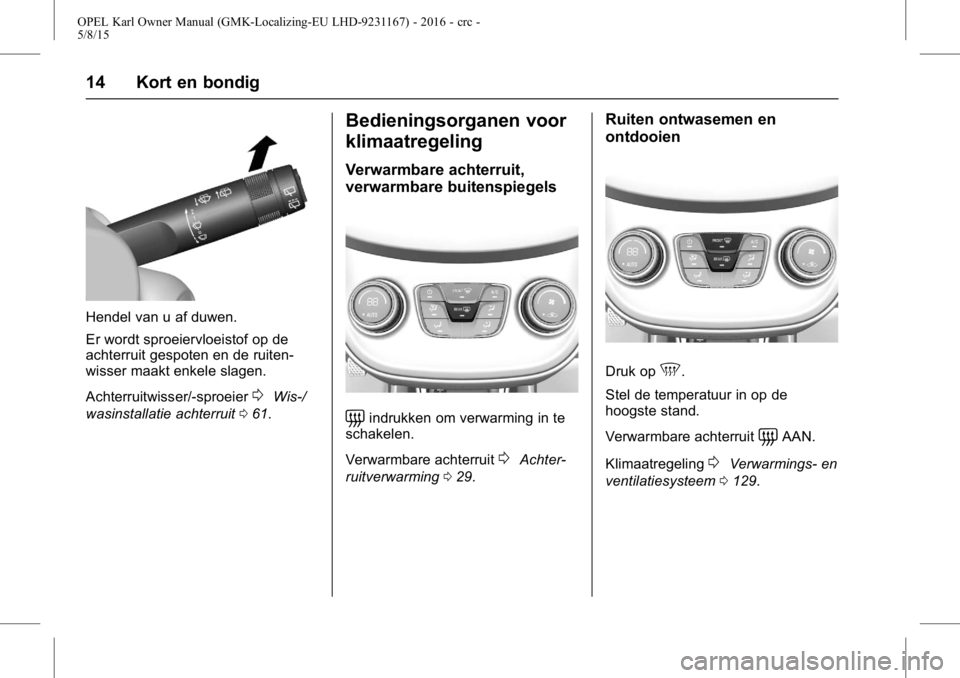

14 Kort en bondig
Hendel van u af duwen.
Er wordt sproeiervloeistof op de
achterruit gespoten en de ruiten-
wisser maakt enkele slagen.
Achterruitwisser/-sproeier
0Wis-/
wasinstallatie achterruit 061.
Bedieningsorganen voor
klimaatregeling
Verwarmbare achterruit,
verwarmbare buitenspiegels
=indrukken om verwarming in te
schakelen.
Verwarmbare achterruit
0Achter-
ruitverwarming 029.
Ruiten ontwasemen en
ontdooien
Druk op5.
Stel de temperatuur in op de
hoogste stand.
Verwarmbare achterruit
=AAN.
Klimaatregeling
0Verwarmings- en
ventilatiesysteem 0129.
Page 16 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

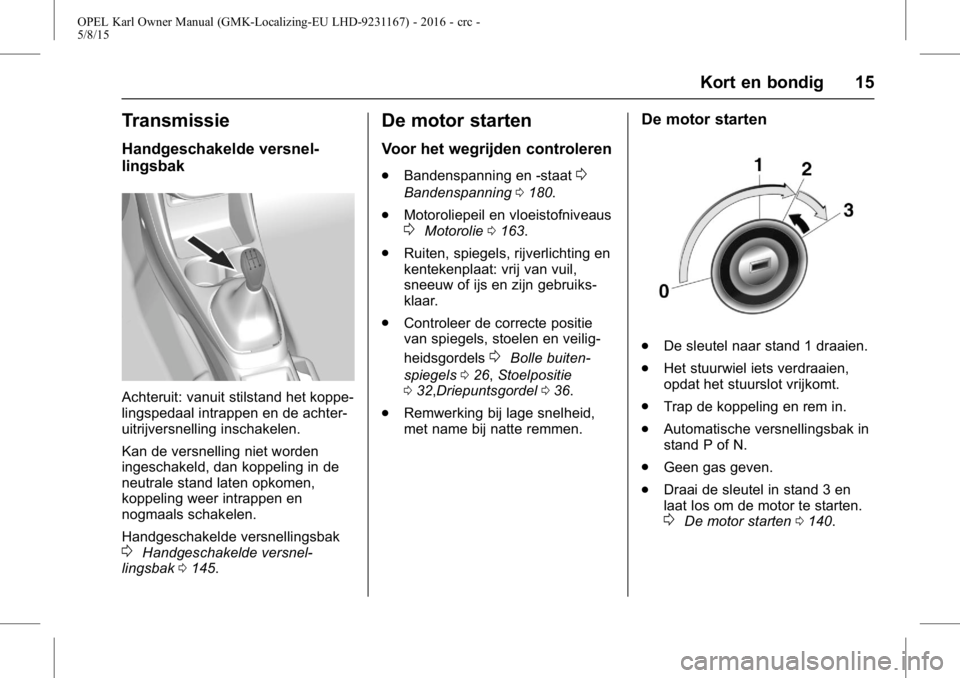

Kort en bondig 15
Transmissie
Handgeschakelde versnel-
lingsbak
Achteruit: vanuit stilstand het koppe-
lingspedaal intrappen en de achter-
uitrijversnelling inschakelen.
Kan de versnelling niet worden
ingeschakeld, dan koppeling in de
neutrale stand laten opkomen,
koppeling weer intrappen en
nogmaals schakelen.
Handgeschakelde versnellingsbak
0Handgeschakelde versnel-
lingsbak 0145.
De motor starten
Voor het wegrijden controleren
.
Bandenspanning en -staat0
Bandenspanning 0180.
. Motoroliepeil en vloeistofniveaus
0Motorolie 0163.
. Ruiten, spiegels, rijverlichting en
kentekenplaat: vrij van vuil,
sneeuw of ijs en zijn gebruiks-
klaar.
. Controleer de correcte positie
van spiegels, stoelen en veilig-
heidsgordels
0Bolle buiten-
spiegels 026, Stoelpositie
0 32,Driepuntsgordel 036.
. Remwerking bij lage snelheid,
met name bij natte remmen.
De motor starten
.De sleutel naar stand 1 draaien.
. Het stuurwiel iets verdraaien,
opdat het stuurslot vrijkomt.
. Trap de koppeling en rem in.
. Automatische versnellingsbak in
stand P of N.
. Geen gas geven.
. Draai de sleutel in stand 3 en
laat los om de motor te starten.
0De motor starten 0140.
Page 17 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
16 Kort en bondig
Stop/Start-systeem
Als de auto langzaam rijdt of
stilstaat en aan bepaalde
voorwaarden is voldaan, activeer
dan een Autostop zoals hieronder
beschreven:
.Trap het koppelingspedaal in
. Zet de hendel in de neutraal-
stand
. Laat het koppelingspedaal los
Een Autostop wordt aangegeven
door de naald op de AUTOSTOP-
positie in de toerenteller. Om de motor te herstarten, moet u
het koppelingspedaal opnieuw
bedienen.
Stop/Start-systeem
0Stop/Start--
systeem-functie 0141.
Parkeerplaats
{Waarschuwing
.
Parkeer de auto niet op een
ondergrond die gemakkelijk
kan vlamvatten. De onder-
grond kan door de hoge
temperatuur van het uitlaat-
gassysteem mogelijk vlam
vatten.
. Trek altijd de handrem
aan. Trek gedurende ong.
een seconde aan schake-
laar
Y.
. Schakel de motor uit.
(Vervolg)
Waarschuwing(Vervolg)
.oppervlak of opwaartse
helling, zet in eerste
versnelling of zet de keuze-
hendel in stand P voordat u
de contactsleutel verwijdert.
Op een oplopende helling
bovendien de voorwielen
van de stoeprand
wegdraaien.
Wanneer de auto op een
aflopende helling staat,
schakel dan in achteruitver-
snelling of zet de keuze-
hendel in stand P voordat u
de contactsleutel verwijdert.
Bovendien de voorwielen
naar de stoeprand
toedraaien.
(Vervolg)
Page 18 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Kort en bondig 17
Waarschuwing(Vervolg)
.De contactsleutel verwij-
deren. Stuurwiel verdraaien
totdat het stuurslot voelbaar
vergrendelt.
Bij auto's met automatische
versnellingsbak kan de
sleutel alleen worden verwij-
derd met de keuzehendel in
stand P.
. Sluit de ruiten.
. Vergrendel de auto met
Qop de
handzender.
. Activeer het alarmsysteem
0
Diefstalalarmsysteem 025.
. Koelventilatoren kunnen ook na
het afzetten van de motor in
werking treden
0Verwerking
van sloopauto 0161. .
Nadat u met hoge motortoeren-
tallen of zware motorbelasting
hebt gereden, moet u de motor
kort met een lichte lading of in
neutraal laten draaien
gedurende ca.
30 seconden voordat u de motor
uit zet, om de turbolader te
beschermen.
Sleutels, sloten
0Sleutels 018,
Auto een langere tijd stilzetten
0
Auto stallen 0161.
Page 19 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
18 Sleutels, portieren en ruiten
Sleutels, portieren
en ruiten
Sleutels en sloten
Sleutels . . . . . . . . . . . . . . . . . . . . . . . . 18
Car Pass . . . . . . . . . . . . . . . . . . . . . . 19
Handzender . . . . . . . . . . . . . . . . . . . 19
Opgeslagen instellingen . . . . . . . 20
Centrale vergrendeling . . . . . . . . . 21
Kindersloten . . . . . . . . . . . . . . . . . . . 23
Portieren
Bagageruimte . . . . . . . . . . . . . . . . . . 24
Autodiefstalbeveiliging
Diefstalalarmsysteem . . . . . . . . . . 25
Startbeveiliging . . . . . . . . . . . . . . . . 26
Buitenspiegels
Bolle spiegels . . . . . . . . . . . . . . . . . . 26
Elektrisch bediende buiten-spiegels . . . . . . . . . . . . . . . . . . . . . . 26
Inklapbare spiegels . . . . . . . . . . . . 27
Verwarmde spiegels . . . . . . . . . . . 27
Binnenspiegels
Handmatige dimfunctie . . . . . . . . 27
Ruiten
Handbediende ruiten . . . . . . . . . . 28
Elektrisch bedienbare ruiten . . . 28
Achterruitverwarming . . . . . . . . . . 29
Zonnekleppen . . . . . . . . . . . . . . . . . 29
Dak
Zonnedak . . . . . . . . . . . . . . . . . . . . . . 30
Sleutels en sloten
Sleutels
Reservesleutels
Het sleutelnummer staat vermeld op
een verwijderbaar label.
Bij het bestellen van reservesleutels
moet het sleutelnummer worden
vermeld aangezien de sleutels deel
uitmaken van de startbeveiliging.
Sloten
0Verzorging
exterieur 0197.
Page 20 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

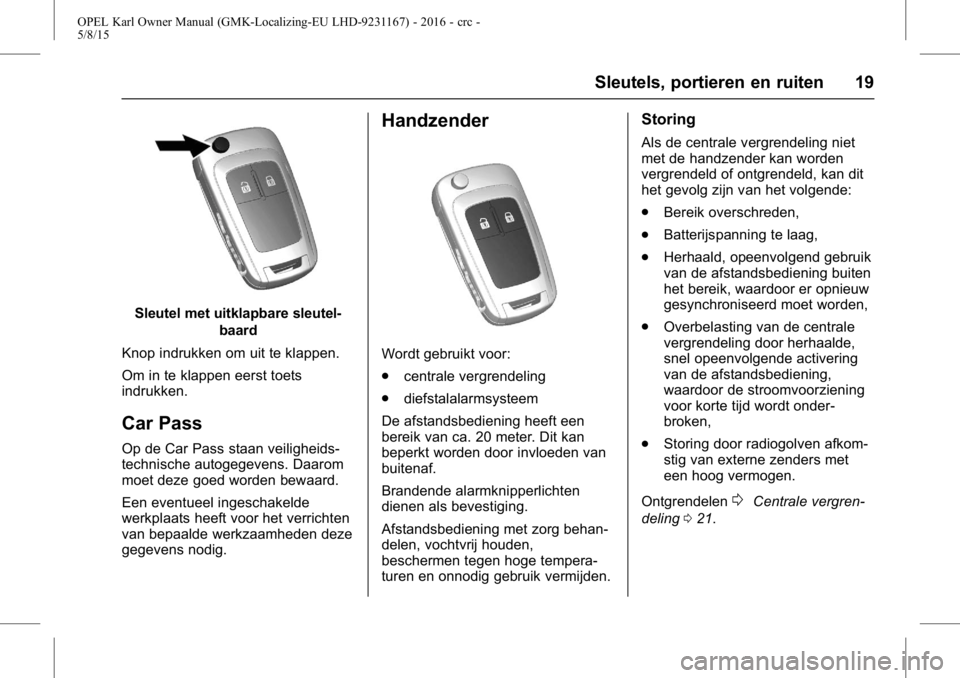

Sleutels, portieren en ruiten 19
Sleutel met uitklapbare sleutel-baard
Knop indrukken om uit te klappen.
Om in te klappen eerst toets
indrukken.
Car Pass
Op de Car Pass staan veiligheids-
technische autogegevens. Daarom
moet deze goed worden bewaard.
Een eventueel ingeschakelde
werkplaats heeft voor het verrichten
van bepaalde werkzaamheden deze
gegevens nodig.
Handzender
Wordt gebruikt voor:
. centrale vergrendeling
. diefstalalarmsysteem
De afstandsbediening heeft een
bereik van ca. 20 meter. Dit kan
beperkt worden door invloeden van
buitenaf.
Brandende alarmknipperlichten
dienen als bevestiging.
Afstandsbediening met zorg behan-
delen, vochtvrij houden,
beschermen tegen hoge tempera-
turen en onnodig gebruik vermijden.
Storing
Als de centrale vergrendeling niet
met de handzender kan worden
vergrendeld of ontgrendeld, kan dit
het gevolg zijn van het volgende:
. Bereik overschreden,
. Batterijspanning te laag,
. Herhaald, opeenvolgend gebruik
van de afstandsbediening buiten
het bereik, waardoor er opnieuw
gesynchroniseerd moet worden,
. Overbelasting van de centrale
vergrendeling door herhaalde,
snel opeenvolgende activering
van de afstandsbediening,
waardoor de stroomvoorziening
voor korte tijd wordt onder-
broken,
. Storing door radiogolven afkom-
stig van externe zenders met
een hoog vermogen.
Ontgrendelen
0Centrale vergren-
deling 021.
