OPEL KARL 2015.75 Gebruikershandleiding (in Dutch)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
70 Instrumenten en knoppen
{Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem
tezamen met een geactiveerde
airbag op de passagiersstoel
voorin. Levensgevaar voor
volwassenen bij een buiten
werking gestelde airbag van de
passagiersstoel voorin.
Lampje oplaadsysteem
"
brandt rood.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het
starten van de motor.
Brandt bij een draaiende motor
Stoppen, motor afzetten. Accu van
de auto wordt niet geladen. Motor-
koeling wordt mogelijk onderbroken.
De rembekrachtiger werkt eventueel
niet meer. De hulp van een
werkplaats inroepen.
Storingslampje
*
brandt of knippert geel. Brandt na het inschakelen van de
ontsteking en dooft vlak na het
starten van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigings-
systeem. De toegestane emissie-
waarden worden mogelijk
overschreden. Onmiddellijk hulp van
een werkplaats inroepen.
Knippert bij een draaiende motor
Storing die schade aan de kataly-
sator kan veroorzaken. Gas terug-
nemen totdat de lamp niet meer
knippert. Onmiddellijk hulp van een
werkplaats inroepen.
Service-indicatie
(SVS-lampje)
B
brandt geel.
Er wordt bovendien een waarschu-
wingscode weergegeven.
De auto vergt een onderhoudsbeurt.
De hulp van een werkplaats
inroepen.
Boordinformatie
0Voertuigbe-
richten 079.
Waarschuwingslampje
rem- en koppelings-
systeem
$
brandt rood.
Het rem- en koppelingsvloeistofpeil
is te laag
0Remvloeistof 0165.
{Waarschuwing
Stop. Rij niet verder. De hulp van
een werkplaats inroepen.
Pedaal bedienen
#brandt of knippert geel.
Trap het koppelingspedaal in om de
motor in de stand Autostop te
starten.
Stop/Start-systeem
0Stop/start-
systeem 0141.
Knippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten
0
Stop/start-systeem 0141,0
Nieuwe auto inrijden 0139.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrumenten en knoppen 71
Waarschuwingslampje
antiblokkeersysteem
(ABS)
!
brandt geel.
Brandt na het inschakelen van de
ontsteking enkele seconden. Het
systeem is na het doven van het
controlelampje klaar voor gebruik.
Als de controlelamp na enkele
seconden niet dooft of als deze
tijdens de rit gaat branden, dan zit
er een storing in het ABS-systeem.
Het remsysteem blijft normaal
werken, maar zonder ABS-regeling.
Antiblokkeersysteem
0Antilock
Brake System (ABS) (antiblokkeer-
systeem van de remmen) 0146.
Schakellampje
*
ofkmet het getal van de
volgende hogere of lagere versnel-
ling wordt aangeduid wanneer
opschakelen of neerschakelen
wordt aanbevolen om brandstof te
besparen.
Lampje variabele stuurbe-
krachtiging
m
brandt geel.
Storing in het elektrisch stuurbe-
krachtigingssysteem (EPS).
Hierdoor kan de auto zwaarder of
lichter gaan sturen. De hulp van een
werkplaats inroepen.
Stop/Start-systeem
0Stop/start-
systeem 0141.
Lampje Lane Departure
Warning (LDW)
@
brandt groen of knippert geel.
Brandt groen
Het systeem wordt ingeschakeld en
is gebruiksklaar.
Knippert geel
Het systeem herkent een
onbedoelde verandering van
rijstrook.
Lampje ultrasoonpar-
keerhulp
X
brandt geel.
Storing in het systeem
of
Storing door vervuilde of met
sneeuw of ijs bedekte sensoren
of
Storingen door externe bronnen van
ultrasoon geluid. Zodra de storings-
bron is weggenomen, werkt het
systeem weer normaal.
Oorzaak van de systeemstoring
onmiddellijk door een werkplaats
laten verhelpen.
Ultrasoonparkeerhulp
0Parkeer-
hulp (parkeerhulp achteraan) 0151.
Controlelampje elektroni-
sche stabiliteitsrege-
ling (ESC)
d
brandt of knippert geel.
Brandt
Er zit een storing in het systeem.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
72 Instrumenten en knoppen
Verder rijden is mogelijk. De rijstabi-
liteit kan echter afhankelijk van de
staat van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten
verhelpen.
Knippert
Het systeem is actief bezig.
Het motorvermogen kan worden
begrensd en de auto kan automa-
tisch iets worden afgeremd.
Lampje Elektronische
stabiliteitscontrole
(ESC) uit
d
brandt geel.
Het systeem wordt gedeactiveerd.
Traction Control (TCS)
Uit-lampje
i
brandt geel.
Het systeem wordt gedeactiveerd.
Waarschuwingslampje
koelvloeistoftemperatuur
C
brandt rood.
Dit controlelampje geeft aan
wanneer de koelvloeistoftempera-
tuur te hoog is.
Wanneer onder normale omstandig-
heden met de auto hebt gereden,
verlaat u de weg, stopt u de auto en
laat u de motor enkele minuten stati-
onair draaien.
Als het lampje niet dooft, moet u de
motor uitzetten en zo snel mogelijk
naar een werkplaats gaan. Wij
adviseren u contact op te nemen
met een erkende werkplaats.
Lampje bandenspan-
ningscontrolesysteem
7
brandt of knippert geel.
Brandt
Bandenspanningverlies. Meteen
stoppen en de bandenspanning
controleren. Knippert
Storing in het systeem of wiel
zonder gemonteerde druksensor
(bijv. reservewiel). Na 60–90
seconden brandt de controlelamp
continu. De hulp van een werkplaats
inroepen.
Bandenspanningscontrolesysteem
0Bandenspanning
0180.
Lampje motoroliedruk
:
brandt rood.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het
starten van de motor.
Brandt bij een draaiende motor
Voorzichtig
Motorsmering wordt mogelijk
onderbroken. Dit kan aanleiding
geven tot motorschade en/of tot
het blokkeren van de aandrijf-
wielen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrumenten en knoppen 73
Als het oliedruklampje gaat branden
tijdens het rijden, gaat u naar de
kant, stopt u de motor en controleert
u het oliepeil.1. Bedien de koppeling.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in
stand N zetten.
3. Haal de auto zo spoedig mogelijk uit de verkeersstroom
zonder daarbij andere
verkeersdeelnemers te
hinderen.
4. Contact uitschakelen.
{Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk
zwaarder. Bij Autostop werkt de
rembekrachtigingseenheid nog
altijd.
Verwijder de sleutel niet voordat
de auto stilstaat, anders kan het
stuurslot onverwacht ingescha-
keld worden. Oliepeil controleren alvorens de
hulp van een werkplaats in te
roepen
0Motorolie
0163.
Te laag brandstofpeil
.
brandt of knippert geel.
Brandt
Peil in brandstoftank is te laag.
Knippert
Brandstofvoorraad opgebruikt.
Onmiddellijk bijtanken. Tank nooit
leegrijden.
Katalysator
0Katalysator 0144.
Auto Stop-modus
h
brandt wanneer de motor op
Autostop staat.
Stop/Start-systeem
0De motor
starten 0140.
Lampje voor de startbe-
veiliging
A
knippert geel. Storing in het startbeveiligingssys-
teem. De motor kan niet worden
gestart.
Lampje Motorvermogen
verminderd
w
brandt geel.
Het motorvermogen is beperkt. De
hulp van een werkplaats inroepen.
Lampje groot licht aan
3
brandt blauw.
Brandt bij ingeschakeld grootlicht en
bij lichtsignaal
0Lichtschake-
laar 085.
Mistlamp voor
#
brandt groen.
De voorste mistlampen zijn
ingeschakeld
0Mistlampen
voor 087.
Mistachterlicht
s
brandt geel.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
74 Instrumenten en knoppen
Het mistachterlicht is ingeschakeld0Mistachterlicht087.
Controlelampje voor de
achterlichten
;
brandt groen.
De rijverlichting is ingeschakeld
0
Lichtschakelaar 085.
Lampje cruisecontrol
I
brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen
Een bepaalde snelheid wordt
opgeslagen.
Cruisecontrol
0Cruisecon-
trol 0152.
Lampje motorkap open
i
gaat branden wanneer de
motorkap open is.
Automatische motorstop/startfunctie
0Stop/start-systeem 0141.
Lampje portier open
U
brandt rood.
Een portier of de achterklep
staat open.
Informatieschermen
Bestuurdersinformatie-
centrum (DIC)
Het Driver Information Center (DIC)
is ondergebracht in de instrumen-
tengroep.
U selecteert de menupagina's door
op MENU te drukken op de
richtingaanwijzerhendel.
De te selecteren menupagina's van
Midlevel-display zijn:
. menu Rit, zie hieronder
. menu Auto, zie hieronder

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrumenten en knoppen 75

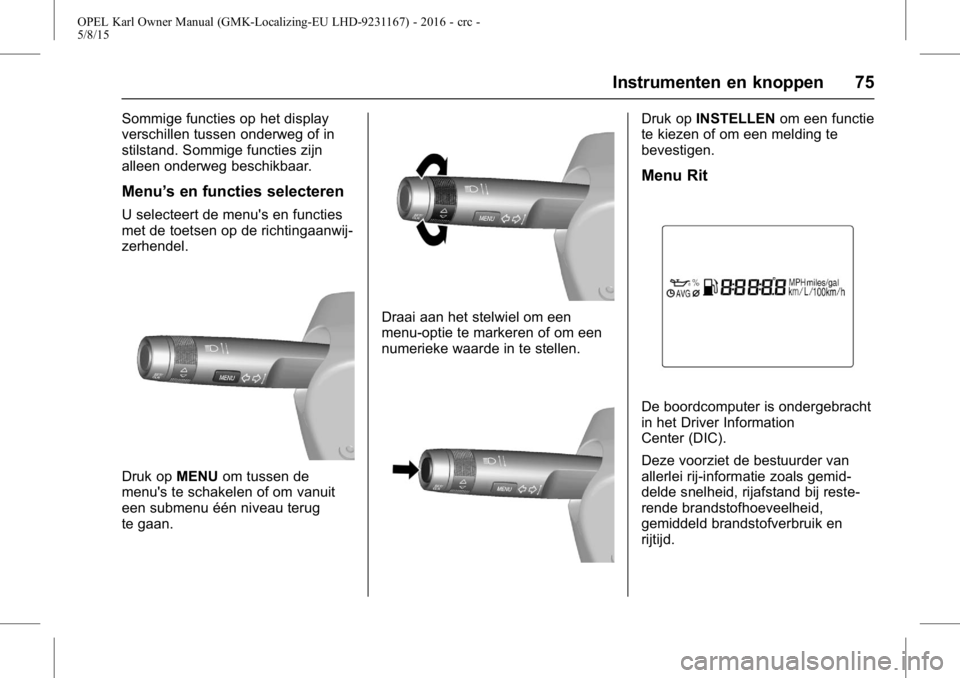

Sommige functies op het display
verschillen tussen onderweg of in
stilstand. Sommige functies zijn
alleen onderweg beschikbaar.
Menu’s en functies selecteren
U selecteert de menu's en functies
met de toetsen op de richtingaanwij-
zerhendel.
Druk op MENUom tussen de
menu's te schakelen of om vanuit
een submenu één niveau terug
te gaan.
Draai aan het stelwiel om een
menu-optie te markeren of om een
numerieke waarde in te stellen.
Druk op INSTELLEN om een functie
te kiezen of om een melding te
bevestigen.
Menu Rit
De boordcomputer is ondergebracht
in het Driver Information
Center (DIC).
Deze voorziet de bestuurder van
allerlei rij-informatie zoals gemid-
delde snelheid, rijafstand bij reste-
rende brandstofhoeveelheid,
gemiddeld brandstofverbruik en
rijtijd.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
76 Instrumenten en knoppen
Voor het bedienen van de boord-
computer verdraait u het stelwiel in
de richtingaanwijzerhendel.
Telkens wanneer u aan het stelwiel
draait, verandert de weergave
volgens de onderstaande volgorde:
Dagteller—> Totaal brandstofbereik
—> Gemiddelde rijsnelheid—>
Onmiddellijke brandstofbesparing
—> Gemiddelde brandstofbesparing
—> Timer
Sommige weergaven kunnen
worden teruggesteld door opSET/
CLR te drukken.
Gemiddelde snelheid
Deze modus geeft de gemiddelde
snelheid aan.
De gemiddelde snelheid wordt
berekend terwijl de motor draait,
zelfs als de auto niet rijdt.
Om de gemiddelde rijsnelheid terug
te stellen, drukt u op de SET/CLR.
Rijafstand voor resterende
brandstof
Deze modus geeft de geschatte
rijafstand tot een lege tank aan
vanaf het huidige brandstofpeil in de
brandstoftank.
Als u bijtankt op een helling of met
een losgekoppelde accu, kan de
tripcomputer de werkelijke waarde
niet aflezen.
Aanwijzing:Als hulpapparaat kan
de dagteller afwijken van de werke-
lijke actieradius voor de resterende
brandstof, afhankelijk van de
omstandigheden.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instrumenten en knoppen 77
De actieradius voor de resterende
brandstof kan verschillen per
bestuurder, weg en de rijsnelheid,
omdat het wordt berekend op basis
van de wisselende brandstofzui-
nigheid.
Gemiddeld verbruik
Deze weergave geeft het gemiddeld
brandstofverbruik aan.
Het gemiddelde verbruik wordt
berekend terwijl de motor draait,
zelfs als de auto niet rijdt.
Rijtijd
Deze modus geeft de totale
rijtijd aan.
De rijtijd wordt vanaf de laatste
rijtijdterugstelling steeds bijgewerkt,
ook wanneer er niet met de auto
wordt gereden.
Stop of start de rijtijd door opSET/
CLR te drukken.
Zet de rijtijd terug door enkele
seconden op SET/CLRte drukken.
Aanwijzing: De gemiddelde
snelheid, de rijafstand met de reste-
rende brandstof en het gemiddeld
brandstofverbruik kunnen afwijken van de werkelijke waarden als
gevolg van de rijomstandigheden,
het rijpatroon of de voertuigsnelheid.
Dagteller
De dagteller geeft de afgelegde
afstand vanaf een bepaalde
reset weer.
Zet terug door enkele seconden op
SET/CLR
te drukken.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
78 Instrumenten en knoppen
Actueel brandstofverbruik
Weergave van het actuele verbruik.
Voertuigmenu
U kunt het volgende selecteren:
.motorolielevensduur
. instellen van eenheid
. banden inleren
. draagvermogen banden
. taal instellen
U kunt elk menu selecteren door het
stelwiel in de richtingaanwijzer-
hendel te verdraaien.
Motorolielevensduur
Deze geeft een schatting weer van
de resterende, bruikbare levensduur
van de olie.
Wanneer het nummer 98 wordt
weergegeven, betekent het dat 98%
van de huidige olielevensduur
resteert.
Wanneer de resterende olielevens-
duur laag is, wordt de boordinfor-
matie weergegeven in het Driver
Information Center (DIC). De motor-
olie moet dan zo spoedig mogelijk
worden ververst. Na motorolieverversing moet het
controlesysteem oliekwaliteit worden
gereset. Zet terug door enkele
seconden op
SET/CLRte drukken.
Motorolie op
0Motorolie 0163.
Instellen van eenheid
Druk enkele seconden op SET/CLR.
Draai aan het stelwiel om één van
de instellingen te kiezen.
1. metrisch (km/h, °C)
2. Engels (MPH, °C)
3. VS (MPH, °F)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

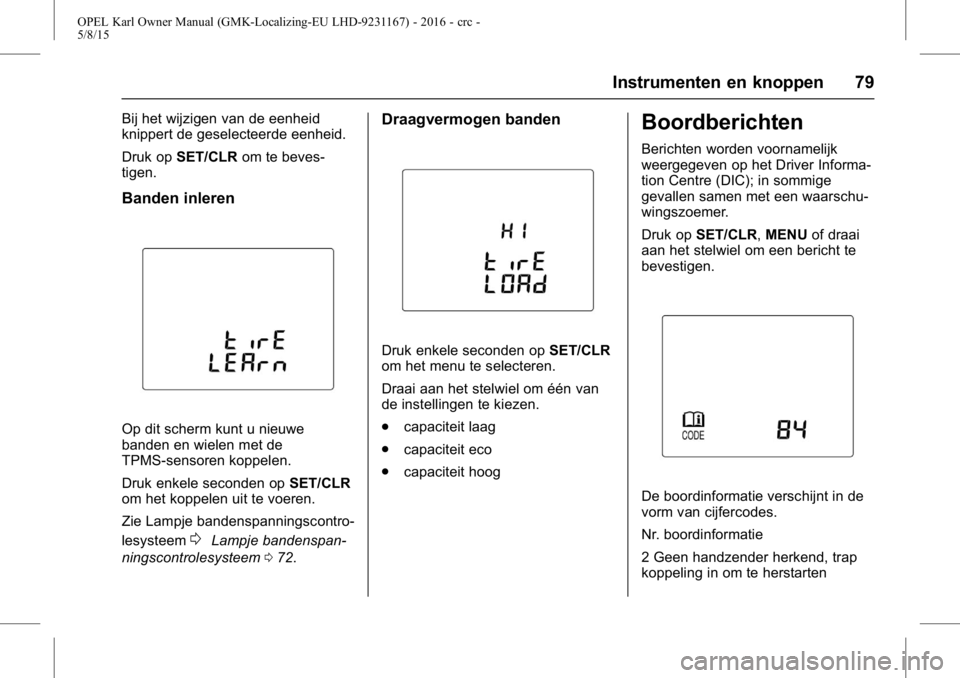

Instrumenten en knoppen 79
Bij het wijzigen van de eenheid
knippert de geselecteerde eenheid.
Druk opSET/CLR om te beves-
tigen.
Banden inleren
Op dit scherm kunt u nieuwe
banden en wielen met de
TPMS-sensoren koppelen.
Druk enkele seconden op SET/CLR
om het koppelen uit te voeren.
Zie Lampje bandenspanningscontro-
lesysteem
0Lampje bandenspan-
ningscontrolesysteem 072.
Draagvermogen banden
Druk enkele seconden op SET/CLR
om het menu te selecteren.
Draai aan het stelwiel om één van
de instellingen te kiezen.
. capaciteit laag
. capaciteit eco
. capaciteit hoog
Boordberichten
Berichten worden voornamelijk
weergegeven op het Driver Informa-
tion Centre (DIC); in sommige
gevallen samen met een waarschu-
wingszoemer.
Druk op SET/CLR, MENUof draai
aan het stelwiel om een bericht te
bevestigen.
De boordinformatie verschijnt in de
vorm van cijfercodes.
Nr. boordinformatie
2 Geen handzender herkend, trap
koppeling in om te herstarten
