OPEL KARL 2015.75 Instruksjonsbok

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

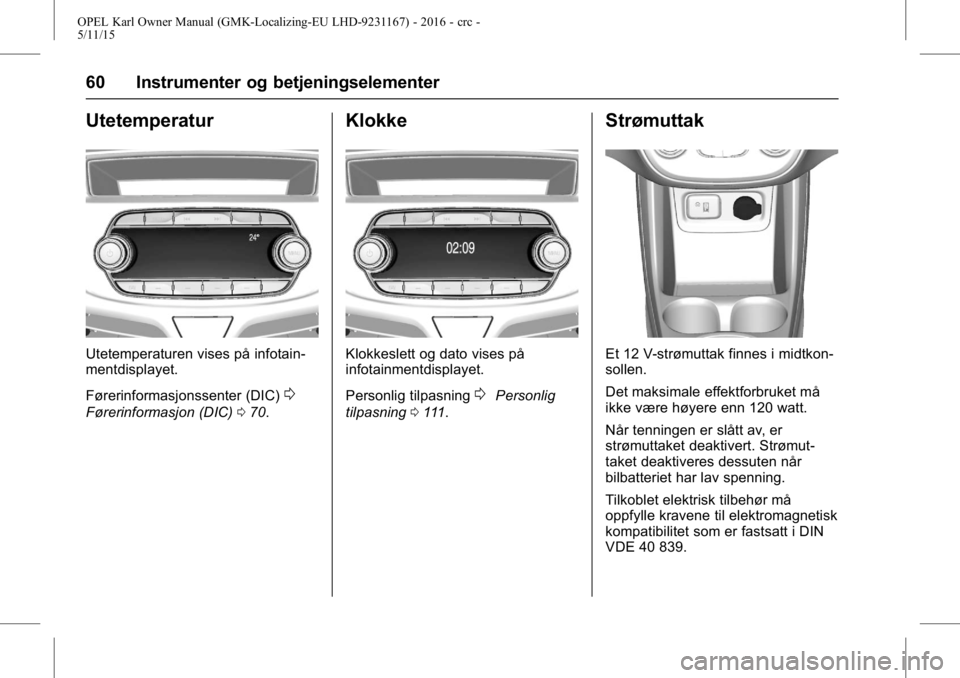

60 Instrumenter og betjeningselementer
Utetemperatur
Utetemperaturen vises på infotain-
mentdisplayet.
Førerinformasjonssenter (DIC)
0
Førerinformasjon (DIC)070.
Klokke
Klokkeslett og dato vises på
infotainmentdisplayet.
Personlig tilpasning
0Personlig
tilpasning 0111.
Strømuttak
Et 12 V-strømuttak finnes i midtkon-
sollen.
Det maksimale effektforbruket må
ikke være høyere enn 120 watt.
Når tenningen er slått av, er
strømuttaket deaktivert. Strømut-
taket deaktiveres dessuten når
bilbatteriet har lav spenning.
Tilkoblet elektrisk tilbehør må
oppfylle kravene til elektromagnetisk
kompatibilitet som er fastsatt i DIN
VDE 40 839.

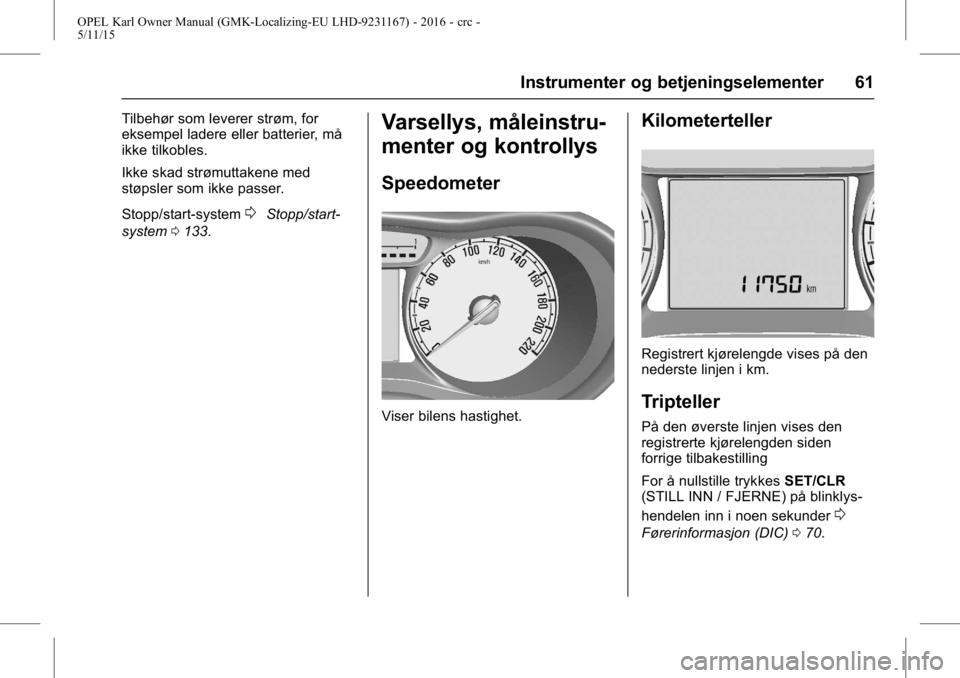

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenter og betjeningselementer 61
Tilbehør som leverer strøm, for
eksempel ladere eller batterier, må
ikke tilkobles.
Ikke skad strømuttakene med
støpsler som ikke passer.
Stopp/start-system
0Stopp/start-
system 0133.
Varsellys, måleinstru-
menter og kontrollys
Speedometer
Viser bilens hastighet.
Kilometerteller
Registrert kjørelengde vises på den
nederste linjen i km.
Tripteller
På den øverste linjen vises den
registrerte kjørelengden siden
forrige tilbakestilling
For å nullstille trykkes SET/CLR
(STILL INN / FJERNE) på blinklys-
hendelen inn i noen sekunder
0
Førerinformasjon (DIC) 070.

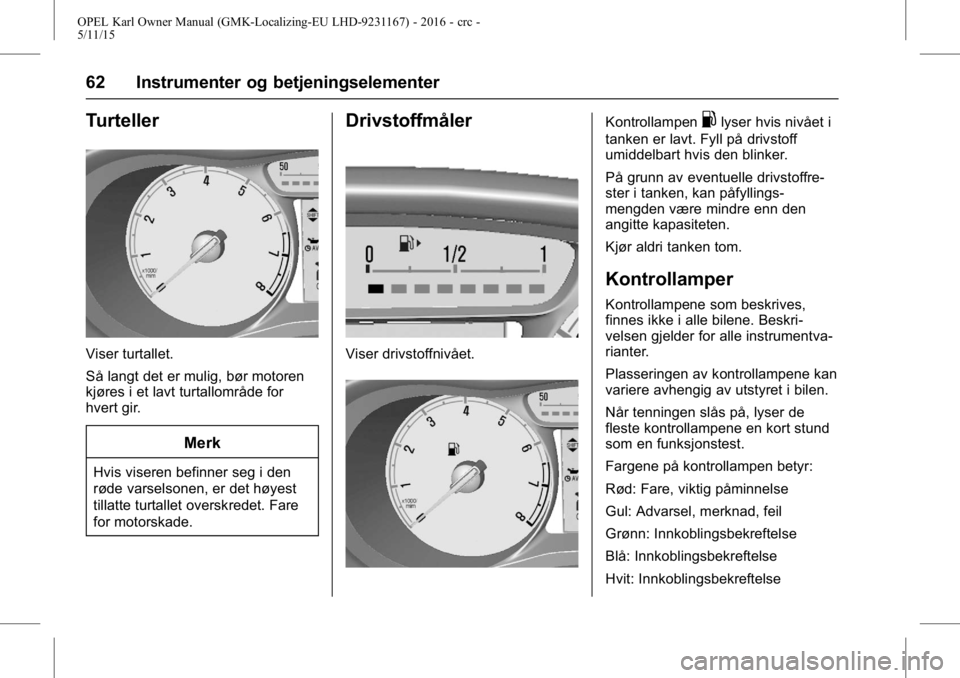

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
62 Instrumenter og betjeningselementer
Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for
hvert gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest
tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser drivstoffnivået.
Kontrollampen.lyser hvis nivået i
tanken er lavt. Fyll på drivstoff
umiddelbart hvis den blinker.
På grunn av eventuelle drivstoffre-
ster i tanken, kan påfyllings-
mengden være mindre enn den
angitte kapasiteten.
Kjør aldri tanken tom.
Kontrollamper
Kontrollampene som beskrives,
finnes ikke i alle bilene. Beskri-
velsen gjelder for alle instrumentva-
rianter.
Plasseringen av kontrollampene kan
variere avhengig av utstyret i bilen.
Når tenningen slås på, lyser de
fleste kontrollampene en kort stund
som en funksjonstest.
Fargene på kontrollampen betyr:
Rød: Fare, viktig påminnelse
Gul: Advarsel, merknad, feil
Grønn: Innkoblingsbekreftelse
Blå: Innkoblingsbekreftelse
Hvit: Innkoblingsbekreftelse

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenter og betjeningselementer 63

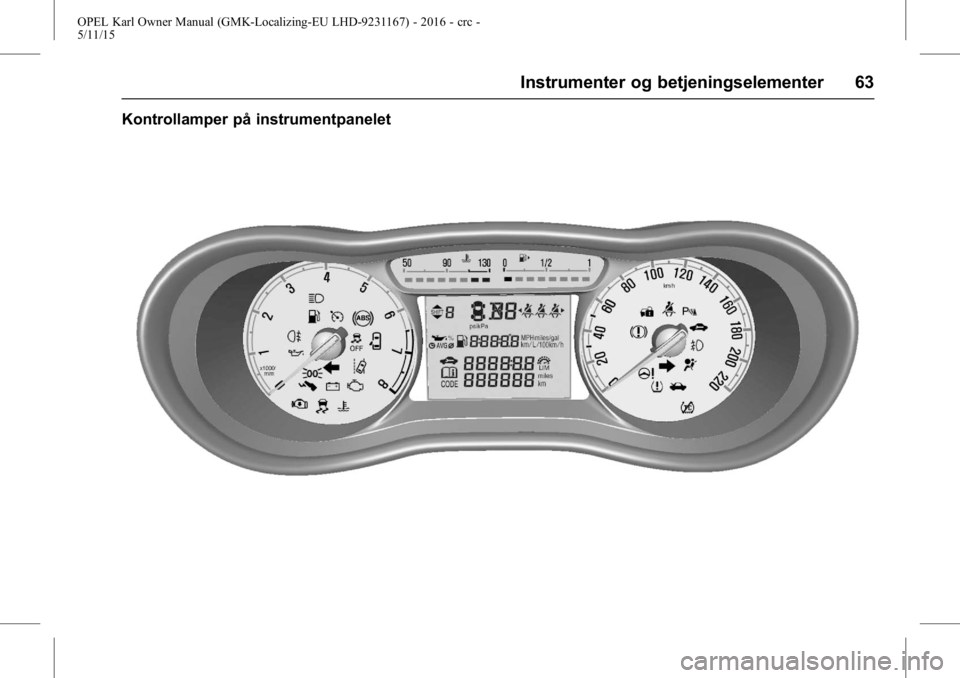

Kontrollamper på instrumentpanelet

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
64 Instrumenter og betjeningselementer

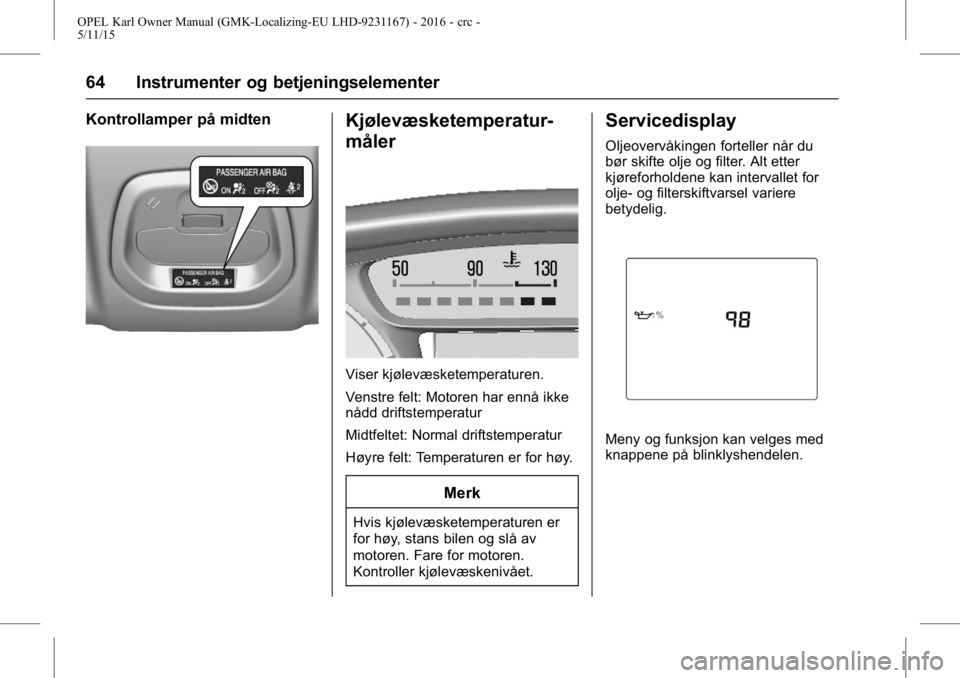

Kontrollamper på midtenKjølevæsketemperatur-
måler
Viser kjølevæsketemperaturen.
Venstre felt: Motoren har ennå ikke
nådd driftstemperatur
Midtfeltet: Normal driftstemperatur
Høyre felt: Temperaturen er for høy.
Merk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av
motoren. Fare for motoren.
Kontroller kjølevæskenivået.
Servicedisplay
Oljeovervåkingen forteller når du
bør skifte olje og filter. Alt etter
kjøreforholdene kan intervallet for
olje- og filterskiftvarsel variere
betydelig.
Meny og funksjon kan velges med
knappene på blinklyshendelen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenter og betjeningselementer 65
Vise oljens gjenværende brukstid:
Trykk påMENYfor å velge menyen
for bilinformasjon.
Drei funksjonsvelgeren og velg
Oljens restbrukstid.
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.
Trykk SET/CLR (STILL INN /
FJERNE) for å nullstille. Tenningen
må være slått på. Motoren skal
ikke gå.
Når systemet har beregnet at oljens
brukstid er gått ned, vises Change
Engine Oil Soon (Skift motorolje snart) eller en varselkode i førerin-
formasjonssenteret. Få et verksted
til å skifte olje og filter innen en uke
eller 500 km (det som kommer
først).
Førerinformasjon
0Førerinforma-
sjon (DIC) 070.
Serviceinformasjon
0Serviceinfor-
masjon 0188.
Blinklys
G
lyser eller blinker grønt.
Lyser en kort stund
Parklysene er på.
Blinker
Blinklyset eller varselblinklyset
aktiveres.
Rask blinking: Feil i et blinklys eller
tilhørende sikring, feil i et tilhenger-
blinklys.
Skifte lyspærer
0Skifte
lyspære 0158.
Sikringer
0Sikringer 0163.
Blinklys
0Blinklys 082.
Sikkerhetsbeltepåmin-
nelse
Beltepåminnelse for forsetene
>lyser eller blinker rødt.
Tennes
Etter at tenningen er slått på, til
sikkerhetsbeltet er festet.
Blinker
I maksimalt 100 sekunder etter at
motoren er startet, helt til sikkerhets-
beltet er festet.
Feste sikkerhetsbeltet
0Tre-punkts
sikkerhetsbelte 035.
Sikkerhetsbeltestatus for
baksetene
>i førerinformasjonssenteret
blinker eller lyser kontinuerlig.
Blinker
Etter igangkjøring, nå sikkerhets-
beltet ikke er festet.
Feste sikkerhetsbeltet
0Tre-punkts
sikkerhetsbelte 035.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
66 Instrumenter og betjeningselementer
Lampe for kollisjonsputer
og beltestrammere
9
lyser rødt.
Når tenningen slås på, lyser kontrol-
lampen i noen sekunder. Hvis den
ikke tennes eller ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, betyr det at det
er en feil i kollisjonsputesystemet.
Søk hjelp hos et verksted. Kolli-
sjonsputene og beltestrammerne vil
kanskje ikke utløses ved en
kollisjon.
Utløste beltestrammere eller kolli-
sjonsputer vises ved at
9lyser
kontinuerlig.
{Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Sikkerhetsbelter, kollisjonsputesy-
stem
0Sikkerhetsbelter 034, Kolli-
sjonsputesystem 036.
Lampe for kollisjonspute
På/Av
/
lyser gult.
Lyser i noen sekunder etter at
tenningen er slått på. Frontpassa-
sjerens luftpute er aktivert.
+lyser gult.
Frontpassasjerens luftpute er
deaktivert
0På/av-bryter for kolli-
sjonspute 041.
{Fare
Det er fare for at barnet får
livstruende skader hvis det sitter i
et barnesete mens kollisjonsputen
på passasjersiden foran er
aktivert. Det er fare for at
personen som sitter i passasjer-
setet, får livstruende skader hvis
kollisjonsputen på passasjersiden
er deaktivert.
Ladesystemlampe
"
lyser rødt.
Lyser etter at tenningen er slått på
og slukker like etter at motoren er
startet.
Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren. Batte-
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforster-
keren kan slutte å virke. Søk hjelp
hos et verksted.
Indikatorlampe for
funksjonsfeil
*
lyser eller blinker gult.
Lyser etter at tenningen er slått på
og slukker like etter at motoren er
startet.
Hvis lampen lyser når motoren er
i gang
Feil i eksosrensesystemet. Det er
nå fare for at tillatte utslippsgrenser
overskrides. Søk straks hjelp på et
verksted.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenter og betjeningselementer 67
Blinker når motoren er i gang
Feil som kan medføre skade på
katalysatoren. Slipp opp gasspe-
dalen til blinkingen opphører. Søk
straks hjelp på et verksted.
Servicekontrollampe
(SVS)
B
lyser gult.
I tillegg vises en varselkode.
Bilen må til service.
Søk hjelp hos et verksted.
Meldinger om bilen
0Meldinger
om bilen 075.
Varsellampe for bremser
og clutch
$
lyser rødt.
Bremse- og clutchvæskenivået er
for lavt
0Bremsevæske 0155.
{Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Betjene pedal
#lyser eller blinker gult.
Clutchpedalen må trykkes ned for å
starte motoren i Autostopp-modus.
Stopp/start-system
0Stopp/start--
system 0133.
Blinker
Clutchpedalen må trykkes ned for
hovedstart av motoren
0Stopp/
start-system 0133,
0Innkjøring av
ny bil 0131.
Varsellampe for blokke-
ringsfrie bremser (ABS)
!
lyser gult.
Lyser i noen sekunder etter at
tenningen er slått på. Systemet er
driftsklart når kontrollampen er
slukket.
Hvis kontrollampen ikke slukker
etter noen sekunder eller den
begynner å lyse under kjøring,
foreligger det en feil i ABS. Det konvensjonelle bremsesystemet
fungerer fortsatt, men uten ABS-re-
gulering.
Blokkeringsfrie bremser
0Blokke-
ringsfrie bremser (ABS) 0137.
Girskiftlampe
*
ellerkmed nummeret på det
neste høyere eller lavere giret vises
når oppskift eller nedskift anbefales
for å spare drivstoff.
Variabel styremotstand-
lampe
m
lyser gult.
Feil i elektrisk servostyringssystem
(EPS). Dette kan føre til høyere eller
lavere styremotstand. Kontakt et
verksted.
Stopp/start-system
0Stopp/start-
system 0133.
Filskiftvarsellampe (LDW)
@
lyser grønt eller blinker gult.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
68 Instrumenter og betjeningselementer
Lyser grønt
Systemet er slått på og klart til bruk.
Blinker gult
Systemet registrerer et uønsket
filskift.
Lampe for parkerings-
radar med ultralyd
X
lyser gult.
Feil i systemet
eller
Feil på grunn av tilsmussede eller
is- eller snødekkede følere
eller
Støy på grunn av eksterne ultralyd-
kilder. Når støykilden er fjernet,
fungerer systemet normalt igjen.
Sørg for at systemfeilen utbedres
ved et verksted.
Parkeringsradar med ultralyd
0
Parkeringsradar (parkeringsradar
bak) 0142.
Elektronisk stabilitetskon-
troll (ESC), varsellampe
d
lyser eller blinker gult.
Lyser
Det er en feil i systemet.
Det er mulig å kjøre videre. Kjøre-
stabiliteten kan imidlertid svekkes,
avhengig av veiforholdene.
Sørg for at feilen utbedres ved et
verksted.
Blinker
Systemet er koblet inn aktivt.
Motoreffekten kan bli redusert, og
bilen kan automatisk bli bremset
noe ned.
Kontrollampe for utkoblet
elektronisk stabilitetskon-
troll (ESC)
d
lyser gult.
Systemet er deaktivert.
Lampe for Antispinn AV
i
lyser gult. Systemet er deaktivert.
Varsellampe for kjølevæ-
sketemperatur
C
lyser rødt.
Denne lampen varsler om at motor-
kjølevæsken er overopphetet.
Hvis du har kjørt bilen under
normale kjøreforhold, bør du kjøre
ut av trafikken, stanse bilen og la
motoren gå på tomgang i noen
minutter.
Hvis lampen ikke slukker, bør du slå
av motoren og ta kontakt med et
verksted så snart som mulig. Vi
anbefaler at du kontakter et autori-
sert verksted.
Lampe for dekktrykkover-
våkning
7
lyser eller blinker gult.
Tennes
Dekktrykktap. Stans bilen umiddel-
bart og kontroller dekktrykket.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenter og betjeningselementer 69
Blinker
Feil i systemet eller det er montert
et hjul uten trykkføler (f.eks. reser-
vehjul). Etter 60-90 sekunder lyser
kontrollampen hele tiden. Kontakt et
verksted.
Dekktrykkovervåkingssystem
0
Dekktrykk0169.
Lampe for motoroljetrykk
:
lyser rødt.
Lyser etter at tenningen er slått på
og slukker like etter at motoren er
startet.
Hvis lampen lyser når motoren
er i gang
Merk
Motorsmøringen kan være
avbrutt. Dette kan føre til motor-
skader og/eller blokkering av
drivhjulene. Hvis varsellampen for oljetrykk
tennes under kjøring, skal du kjøre
ut av veibanen, slå av motoren og
kontrollere oljenivået.
1. Trå inn clutchpedalen.
2. Velg fri (nøytral) ved å stille girvelgeren på N.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre
biler.
4. Slå av tenningen.
{Advarsel
Når motoren er avslått, kreves
betydelig mer kraft for å bremse
og styre. Ved automatisk stopp vil
bremseservoen fortsatt fungere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen
kunne gripe inn ufrivillig.
Kontroller oljenivået før du kontakter
et verksted
0Motorolje 0153.
Varsellampe for lite
drivstoff
.
lyser eller blinker gult.
Tennes
Nivået i drivstofftanken er for lavt.
Blinker
Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Katalysator
0Katalysator 0136.
Autostoppmodus
h
lyser når motoren er i en
autostopp.
Stopp/start-system
0Start av
motor 0132.
Startsperrelampe
A
blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
