OPEL KARL 2015.75 Instruksjonsbok

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
40 Seter og sikkerhetsutstyr
Kollisjonsputeetiketten er plassert
på begge sider av solskjermen foran
på passasjersiden.
Deaktivering av kollisjonspute
0
På/av-bryter for kollisjonspute041.
Frontkollisjonsputer
Frontkollisjonsputesystemet består
av én kollisjonspute i rattet og én på
passasjersiden av instrumentpa-
nelet. Dette er angitt med teksten
AIRBAG.
Frontkollisjonsputesystemet utløses
ved frontkollisjoner av en viss
styrke. Tenningen må være slått på.
De oppblåste kollisjonsputene
fanger opp støtet og reduserer
dermed faren for skader på
overkroppen og hodet til personene
i forsetene merkbart.
{Advarsel
Optimal beskyttelse oppnås bare
når setet er riktig innstilt
0Setestilling 031.
Sørg for at det ikke finnes
hindringer i området der kolli-
sjonsputen blåses opp.
Tilpass sikkerhetsbeltet på riktig
måte, og fest det ordentlig. Bare
da vil kollisjonsputen kunne
beskytte deg.
Sidekollisjonsputer
Sidekollisjonsputesystemet består
av en kollisjonspute i hver av forse-
teryggene. De er merket AIRBAG.
Sidekollisjonsputesystemet utløses
ved sidekollisjoner av en viss styrke.
Tenningen må være slått på.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Seter og sikkerhetsutstyr 41
De oppblåste kollisjonsputene
fanger opp støtet og reduserer
dermed faren for skader på
overkroppen og hoftepartiet i
sidekollisjoner merkbart.
{Advarsel
Sørg for at det ikke finnes
hindringer i området der kolli-
sjonsputen blåses opp.
Merk
Bruk bare varetrekk som er godkjent
for bilen. Kollisjonsputene må ikke
dekkes til.
Hodekollisjonsputer
Hodekollisjonsputesystemet består
av en kollisjonspute i takrammen på
hver side. Takstolpen er da merket
AIRBAG.
Hodekollisjonsputesystemet utløses
ved sidekollisjoner av en viss styrke.
Tenningen må være slått på.
De oppblåste kollisjonsputene
fanger opp støtet og reduserer
dermed faren for hodeskader ved
sidekollisjoner merkbart.
{Advarsel
Sørg for at det ikke finnes
hindringer i området der kolli-
sjonsputen blåses opp.
Krokene på håndtakene i
takrammen er bare egnet til å
henge lette klesplagg på uten
kleshenger. Oppbevar ikke
gjenstander i klærne.
På/av-bryter for kolli-
sjonspute
Kollisjonsputesystemet for forsete-
passasjeren må deaktiveres hvis
det skal monteres barnesikringsut-
styr i dette setet. Side- og hodekolli-
sjonsputesystemet, beltestram-
merne og alle kollisjonsputene for
føreren vil fortsatt være aktive.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
42 Seter og sikkerhetsutstyr
Passasjerens kollisjonsputesystem
foran kan deaktiveres via en nøkkel-
betjent bryter på høyre side av
instrumentpanelet.
Bruk tenningsnøkkelen til å velge
posisjon:
U: Kollisjonsputene for forsete-
passasjeren er deaktivert og vil ikke
utløses ved en eventuell kollisjon.
Kontrollampen
Ulyser hele tiden.
Barnesikringsutstyr kan monteres i
samsvar med tabellen.
V: Kollisjonsputer for forsetepas-
sasjer er aktivert. Ikke noe barnesik-
ringsutstyr kan monteres.
{Fare
Bruk av barnesikringsutstyr på et
sete med aktivert kollisjonspute
for forsetepassasjeren medfører
livsfare for barnet.
Det medfører livsfare for voksne
personer å sitte i passasjersetet
når kollisjonsputen for forsetepas-
sasjeren er deaktivert.
Hvis kontrollampenUtennes i ca.
60 sekunder etter at tenningen er
slått på, vil kollisjonsputesystemet til forsetepassasjeren utløses ved en
eventuell kollisjon.Status opprett-
holdes til neste endring.
Hvis begge kontrollamper lyser
samtidig, er det en feil på systemet.
Systemets status kan ikke sees,
derfor må ingen sitte i passasjer-
setet foran. Kontakt et verksted
umiddelbart.
Endre status bare mens bilen står
stille med tenningen av.
Status opprettholdes til neste
endring.
Kontrollampe for deaktivering av
kollisjonspute
0På/av-lampe for
kollisjonspute 066.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Seter og sikkerhetsutstyr 43
Barnesikringsutstyr
Barnesikringssystemer
Vi anbefaler følgende Opel barne-
sikringsutstyr som er spesialtil-
passet for bilen:
.Gruppe 0, gruppe 0+
OPEL babysete, med eller uten
ISOFIX-sokkel, for barn opptil
13 kg.
. Gruppe I
FAIR G 0/1 S ISOFIX, for barn
fra 9 til 13 kg i denne gruppen.
OPEL Duo, for barn fra 13 kg til
18 kg i denne gruppen.
. Gruppe II, gruppe III
OPEL Kid, OPEL Kidfix, TAKATA
MAXI 2/3 for barn fra 15 til
36 kg.
Når barnesikringsutstyret er i bruk,
må du ha satt deg inn i bruks- og
monteringsveiledningen som følger
her, og den som følger med barne-
setet. Overhold alltid lokale eller nasjonale
forskrifter. I noen land er bruk av
barnesikringssystemer forbudt i
bestemte seter.
{Advarsel
Kollisjonsputesystemene for
passasjersetet foran må deakti-
veres når det skal monteres
barnesete i dette setet, ellers vil
utløsing av kollisjonsputene
medføre livsfare for barnet.
Dette er spesielt viktig ved monte-
ring av bakovervendt barnesik-
ringsutstyr i passasjersetet foran.
Deaktivering av kollisjonspute
0
På/av-bryter for kollisjonspute 041.
Velge riktig system
Baksetene er den beste plasse-
ringen for et barnesete.
Barn bør transporteres bakover-
vendt i bilen så lenge som mulig.
Dermed sikres at barnets ryggsøyle, som fortsatt er svært svak, får
mindre belastning ved en eventuell
kollisjon.
For å være egnet må barnesikrings-
utstyret innfri gjeldende UNECE--
krav. Overhold lokale lover og
bestemmelser for obligatorisk bruk
av barnesikringsutstyr.
Forsikre deg om at barnesikringsut-
styret du monterer, passer til bilmo-
dellen.
Sørg for at barnesikringsutstyret
monteres på riktig sted i bilen (se
følgende tabeller).
La barn bare gå inn og ut av bilen
på den siden som vender bort fra
trafikken.
Når barnesikringsutstyret ikke er i
bruk, festet setet med et sikkerhets-
belte eller ta det ut av bilen.
Merk
Ikke fest noe på barnesikringsut-
styret eller dekk det til med annet
materiale.
Etter en eventuell ulykke skal det
berørte barnesikringsutstyret
skiftes ut.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

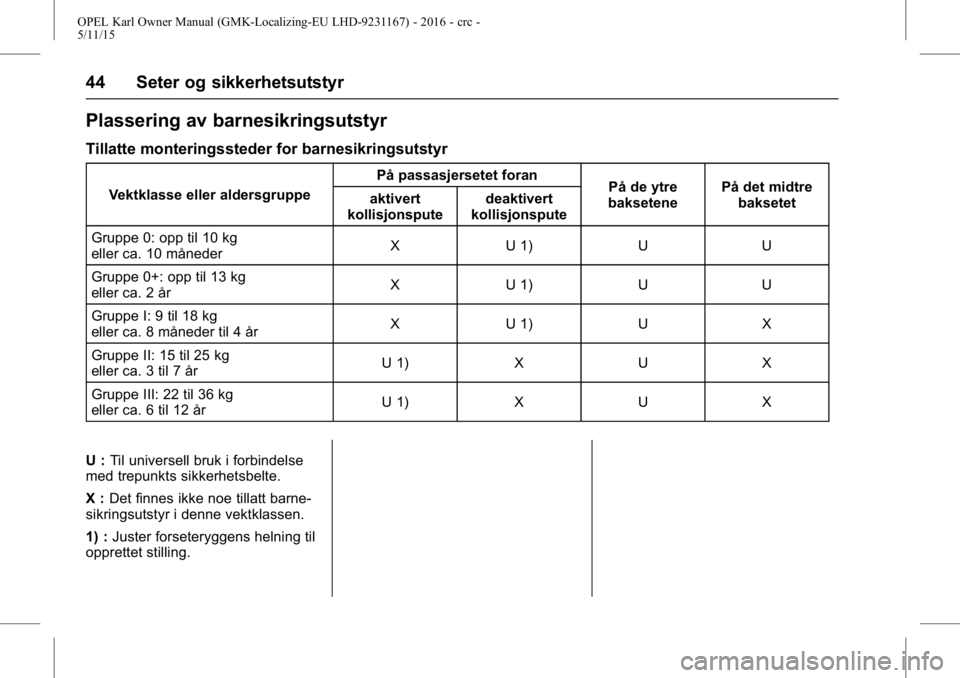

44 Seter og sikkerhetsutstyr
Plassering av barnesikringsutstyr
Tillatte monteringssteder for barnesikringsutstyr
Vektklasse eller aldersgruppePå passasjersetet foran
På de ytre
baksetene På det midtre
baksetet
aktivert
kollisjonspute deaktivert
kollisjonspute
Gruppe 0: opp til 10 kg
eller ca. 10 måneder X U 1) U U
Gruppe 0+: opp til 13 kg
eller ca. 2 år X U 1) U U
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 år X U 1) U X
Gruppe II: 15 til 25 kg
eller ca. 3 til 7 år U 1) X U X
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år U 1) X U X
U : Til universell bruk i forbindelse
med trepunkts sikkerhetsbelte.
X : Det finnes ikke noe tillatt barne-
sikringsutstyr i denne vektklassen.
1) : Juster forseteryggens helning til
opprettet stilling.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Seter og sikkerhetsutstyr 45

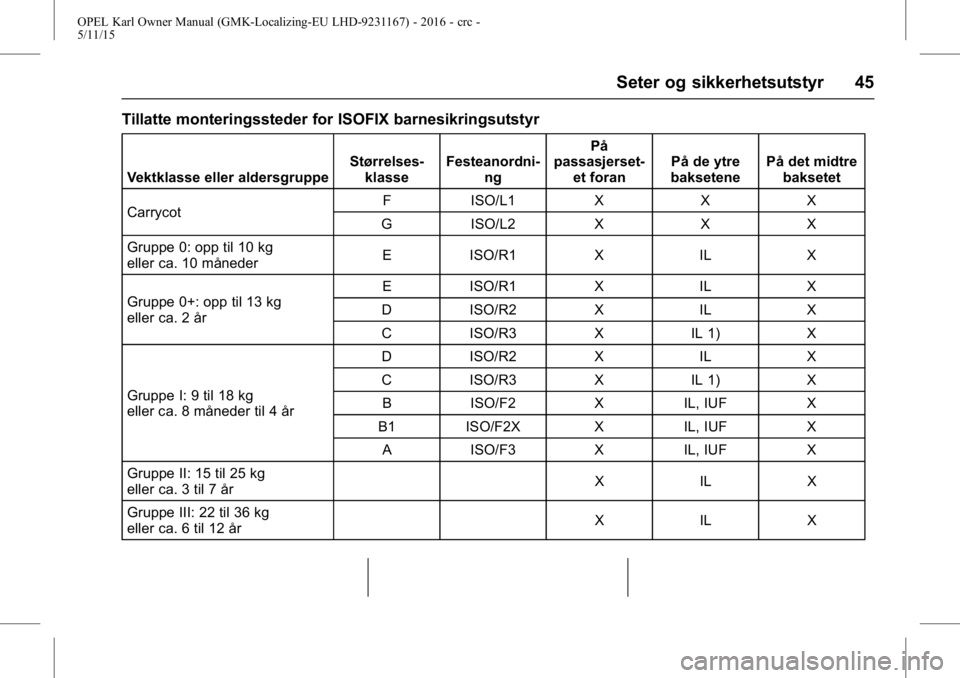

Tillatte monteringssteder for ISOFIX barnesikringsutstyr
Vektklasse eller aldersgruppeStørrelses-
klasse Festeanordni-
ng På
passasjerset- et foran På de ytre
baksetene På det midtre
baksetet
Carrycot F ISO/L1 X X X
G ISO/L2 X X X
Gruppe 0: opp til 10 kg
eller ca. 10 måneder E ISO/R1 X IL X
Gruppe 0+: opp til 13 kg
eller ca. 2 år E ISO/R1 X IL X
D ISO/R2 X IL X
C ISO/R3 X IL 1) X
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 år D ISO/R2 X IL X
C ISO/R3 X IL 1) X
B ISO/F2 X IL, IUF X
B1 ISO/F2X X IL, IUF X
A ISO/F3 X IL, IUF X
Gruppe II: 15 til 25 kg
eller ca. 3 til 7 år X IL X
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år X IL X

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
46 Seter og sikkerhetsutstyr
Merk
Skyv passasjersetet foran helt frem,
eller skyv det frem til barnesetet ikke
berører forseteryggen.
1) :Gjelder bare utvendig bak på
baksiden av passasjersetet med
seteposisjon helt framme og
seteryggen rettet opp.
IL : Passer til det spesielle ISOFIX
barnesikringsutstyret i kategoriene
"bestemt bil", "begrenset" eller
"halv-universal".
ISOFIX-barnesikringsutstyret må
være godkjent for den aktuelle
biltypen.
IUF : Passer for ISOFIX forover-
vendt barnesikringsutstyr av univer-
sell kategori godkjent for bruk i
denne vektklassen.
X : Det finnes ikke noe godkjent
ISOFIX barnesikringsutstyr i denne
vektklassen.
ISOFIX størrelsesklasse og
seteinnretning
A - ISO/F3 : Forovervendt barne-
sete for de største barna i
vektklasse 9 til 18 kg. B - ISO/F2 :
Forovervendt barne-
sete for de minste barna i
vektklasse 9 til 18 kg.
B1 - ISO/F2X : Forovervendt barne-
sete for de minste barna i
vektklasse 9 til 18 kg.
C - ISO/R3 : Bakovervendt barne-
sete for de største barna i
vektklassen opp til 13 kg.
D - ISO/R2 : Bakovervendt barne-
sete for de mindre barna i
vektklassen opp til 13 kg.
E - ISO/R1 : Bakovervendt barne-
sete for småbarn i vektklassen opp
til 13 kg.
ISOFIX-barnesikrings-
utstyr
Fest ISOFIX barnesikringsutstyr
som er godkjent for bilen, i ISOFIX
festebøylene. Bilspesifikk plassering
av ISOFIX barnesikringsutstyr er
markert som IL i tabellen.
ISOFIX-festebraketter vises med
ISOFIX-logoen på seteryggen
Baksetene har spor som gjør det
lettere å montere barnesikringsut-
styret. Åpne dekslene til sporene for
å feste barnesikringsutstyret.
Fjern bakre hodestøtte ved behov
før montering av barnesikringsutstyr
0Steder for plassering av barne-
sikringsutstyr 044.
ISOFIX barnesikringsutstyr for
universalbruk er markert som IUF i
tabellen.
Fjern bakre hodestøtte ved behov
før montering av barnesikringsutstyr.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Seter og sikkerhetsutstyr 47

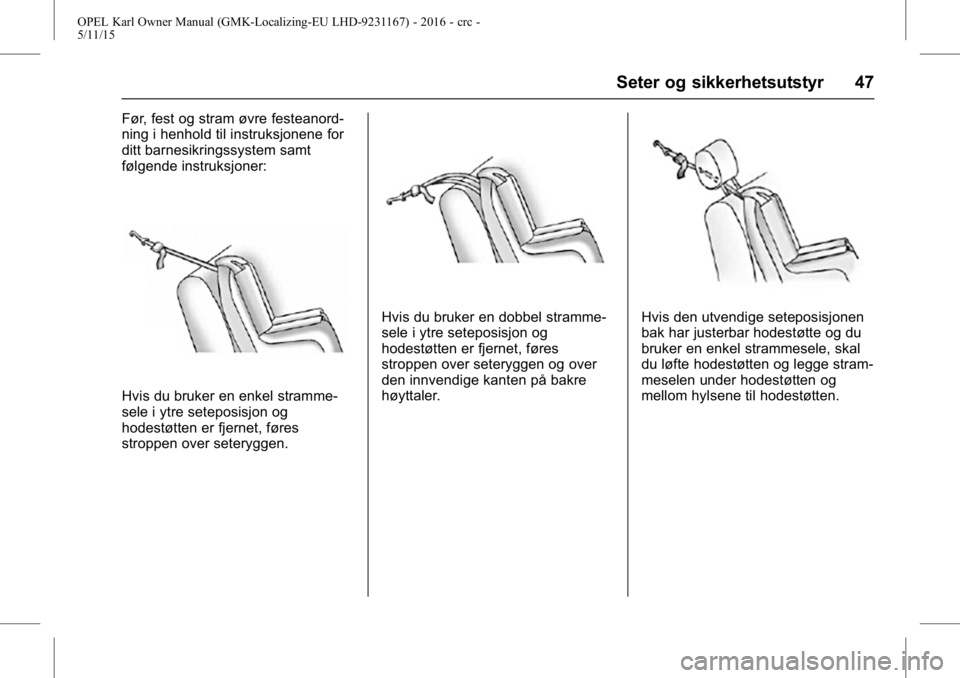

Før, fest og stram øvre festeanord-
ning i henhold til instruksjonene for
ditt barnesikringssystem samt
følgende instruksjoner:
Hvis du bruker en enkel stramme-
sele i ytre seteposisjon og
hodestøtten er fjernet, føres
stroppen over seteryggen.
Hvis du bruker en dobbel stramme-
sele i ytre seteposisjon og
hodestøtten er fjernet, føres
stroppen over seteryggen og over
den innvendige kanten på bakre
høyttaler.Hvis den utvendige seteposisjonen
bak har justerbar hodestøtte og du
bruker en enkel strammesele, skal
du løfte hodestøtten og legge stram-
meselen under hodestøtten og
mellom hylsene til hodestøtten.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
48 Seter og sikkerhetsutstyr

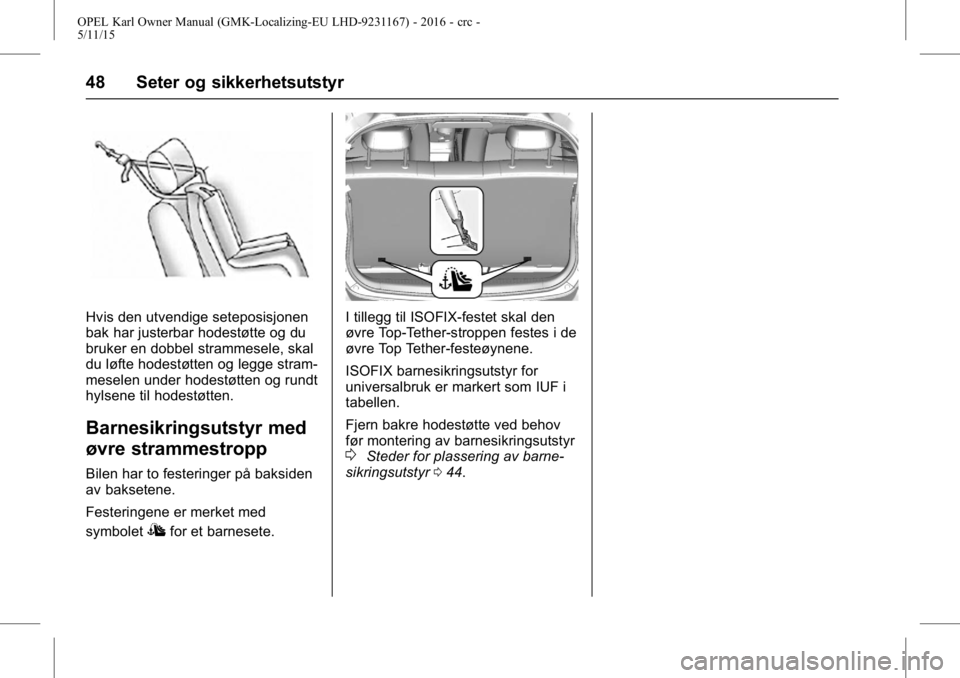

Hvis den utvendige seteposisjonen
bak har justerbar hodestøtte og du
bruker en dobbel strammesele, skal
du løfte hodestøtten og legge stram-
meselen under hodestøtten og rundt
hylsene til hodestøtten.
Barnesikringsutstyr med
øvre strammestropp
Bilen har to festeringer på baksiden
av baksetene.
Festeringene er merket med
symbolet
Ifor et barnesete.
I tillegg til ISOFIX-festet skal den
øvre Top-Tether-stroppen festes i de
øvre Top Tether-festeøynene.
ISOFIX barnesikringsutstyr for
universalbruk er markert som IUF i
tabellen.
Fjern bakre hodestøtte ved behov
før montering av barnesikringsutstyr
0Steder for plassering av barne-
sikringsutstyr 044.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Oppbevaringsplasser 49
Oppbevarings-
plasser
Oppbevaringsrom
Oppbevaringsrom . . . . . . . . . . . . . . 49
Oppbevaringsplasser i instru-mentpanel . . . . . . . . . . . . . . . . . . . . 49
Hanskerom . . . . . . . . . . . . . . . . . . . . 49
Koppholdere . . . . . . . . . . . . . . . . . . . 50
Plassering av bagasje/last
Bagasjerom . . . . . . . . . . . . . . . . . . . . 50
Ekstra oppbevaringsplasser
Bagasjerom/bagasjeroms- panel . . . . . . . . . . . . . . . . . . . . . . . . . 52
Lite bagasjenett . . . . . . . . . . . . . . . . 53
Varseltrekant . . . . . . . . . . . . . . . . . . . 53
Førstehjelpssett . . . . . . . . . . . . . . . . 54
Informasjon om lasting av
bilen
Informasjon om lasting av bilen . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Oppbevaringsrom
{Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom-
mene. Ellers kan lokket på oppbe-
varingsrommet åpnes og
passasjerer og fører kan skades
av gjenstander som slynges ut
ved hard oppbremsing, plutselig
retningsendring eller et uhell.
Oppbevaringsplasser i
instrumentpanel
Oppbevaringsrommet brukes til små
gjenstander osv.
Hanskerom
Hanskerommet har et eget rom for
instruksjonsboken. Trekk i knasten
for å åpne rommet. Hanskerommet
bør være lukket under kjøring.
