200 Tehnilised andmed
Sõiduki andmed
Mootori andmed
Müügitähistus1,0
Mootori kood L5Q
Silindrite arv 3
Töömaht [cm³] 999
Mootori võimsus, [kW] / p/min 55
Pöördemoment, [Nm] / p/min 95
Oktaaniarv RON
soovituslik 95
võimalik 98
võimalik 91
Kütus Bensiin
Sooritusvõime
Mootor 1,0
Maksimumkiirus [km/h] ([miili/h])
Käsilülituskäigukast 170 km/h
Automaatkäigukast –

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Tehnilised andmed 201
Sõiduki mass
Tühimass, põhimudel ilma lisavarustuseta
Mootor4-istmeline 5-istmeline
koos / ilma
kliimaseadmeta [kg] L5Q
938/947 939/945
Valikvarustus ja lisaseadmed suurendavad tühimassi.
Koormus.
Sõiduki mõõtmed
Pikkus, mm 3675
Laius ilma välispeegliteta [mm] 1595
Laius koos kahe välispeegliga [mm] 1876
Kõrgus (ilma antennita) [mm] ilma katusepakiraamita 1485
Pakiruumi põranda pikkus [mm] 486
Pakiruumi pikkus tagaistmete allapööratud seljatugede
korral [mm] 1109
Pakiruumi laius [mm] 978
Pakiruumi kõrgus [mm] 522
Pakiruumi avamiskõrgus (mm) 608

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
202 Tehnilised andmed
Teljevahe [mm]2385
Pöörderingi läbimõõt [m] 9,6(14"), 10,4(15")
Mahud ja spetsifikatsioonid
Mootoriõli 1,0
K. a. filter [l] 4,5 l
Vahemikus MIN kuni MAX [l] 1
Kütusepaak
bensiin, nominaalmaht [l] 32

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Tehnilised andmed 203
Rehvirõhk
TüüpEes [kPa/baar] ([psi]) Taga [kPa]
Mugavus ECO Täiskoorm-
us Mugavus ECO Täiskoorm-
us
165/65R14 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
185/55R15 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
195/45R16 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
T105/70D14 (varu) 420/4,2 (60)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

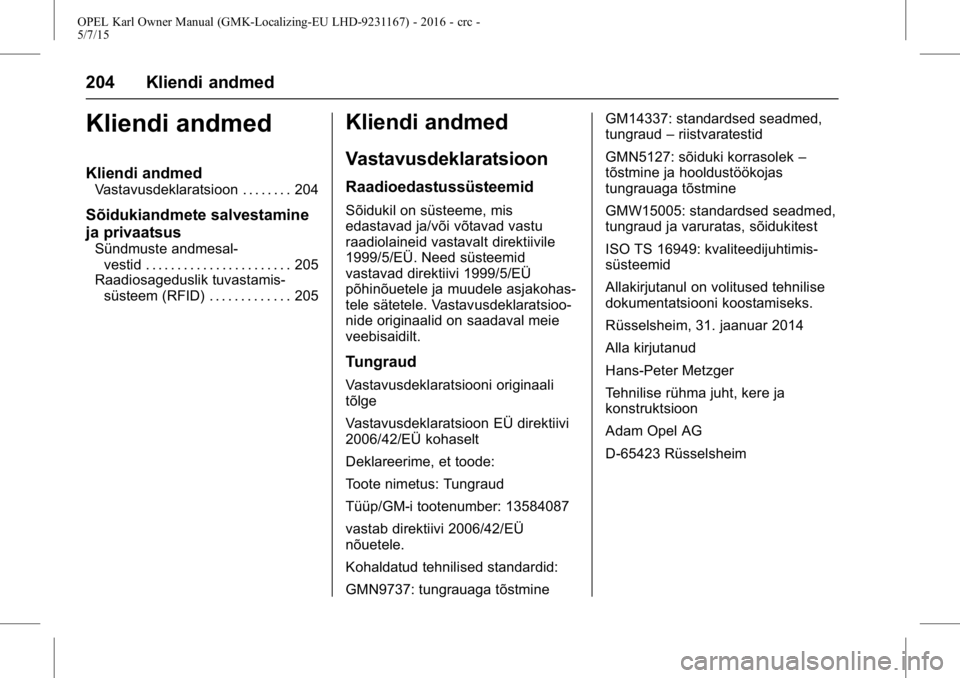

204 Kliendi andmed
Kliendi andmed
Kliendi andmed
Vastavusdeklaratsioon . . . . . . . . 204
Sõidukiandmete salvestamine
ja privaatsus
Sündmuste andmesal-vestid . . . . . . . . . . . . . . . . . . . . . . . 205
Raadiosageduslik tuvastamis-
süsteem (RFID) . . . . . . . . . . . . . 205
Kliendi andmed
Vastavusdeklaratsioon
Raadioedastussüsteemid
Sõidukil on süsteeme, mis
edastavad ja/või võtavad vastu
raadiolaineid vastavalt direktiivile
1999/5/EÜ. Need süsteemid
vastavad direktiivi 1999/5/EÜ
põhinõuetele ja muudele asjakohas-
tele sätetele. Vastavusdeklaratsioo-
nide originaalid on saadaval meie
veebisaidilt.
Tungraud
Vastavusdeklaratsiooni originaali
tõlge
Vastavusdeklaratsioon EÜ direktiivi
2006/42/EÜ kohaselt
Deklareerime, et toode:
Toote nimetus: Tungraud
Tüüp/GM-i tootenumber: 13584087
vastab direktiivi 2006/42/EÜ
nõuetele.
Kohaldatud tehnilised standardid:
GMN9737: tungrauaga tõstmine GM14337: standardsed seadmed,
tungraud
–riistvaratestid
GMN5127: sõiduki korrasolek –
tõstmine ja hooldustöökojas
tungrauaga tõstmine
GMW15005: standardsed seadmed,
tungraud ja varuratas, sõidukitest
ISO TS 16949: kvaliteedijuhtimis-
süsteemid
Allakirjutanul on volitused tehnilise
dokumentatsiooni koostamiseks.
Rüsselsheim, 31. jaanuar 2014
Alla kirjutanud
Hans-Peter Metzger
Tehnilise rühma juht, kere ja
konstruktsioon
Adam Opel AG
D-65423 Rüsselsheim
