OPEL KARL 2015.75 Priručnik za vlasnika (in Croatian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
10 Ukratko
1. Električni podizači stakla nastranici Električni prozori 027.
Sustav središnjeg
zaključavanja na stranici
Središnje zaključavanje 020.
2. Vanjski retrovizori na stranici Konveksni retrovizori 026.
3. Tempomat, ograničivač brzine
na stranici Sustavi za pomoć
vozaču 0150.
Grijano kolo upravljača na
stranici Grijano kolo
upravljača 060.
4. Signali skretanja i promjene prometnog traka, upozorenje
prednjim svjetlima, kratko i
dugo svjetlo na stranici Signali
skretanja i promjene
trake 087.
Svjetlo za izlazak na stranici
Svjetlo za izlazak 090.
Pozicijska svjetla na stranici
Pozicijska svjetla 088.
5. Bočni uvodnici zraka na stranici Fiksni uvodnici
zraka 0134. 6. Instrumenti na stranici
Podešavanje kola
upravljača 059.
7. Informacijski centar vozača na stranici Informacijski centar
vozača (DIC) 075.
8. Kontrole na kolu upravljača na stranici Kontrole na kolu
upravljača 059.
9. Brisač vjetrobransko stakla,
sustav pranja vjetrobranskog
stakla, stražnji brisač stakla,
sustav pranja stražnjeg stakla
na stranici Brisač/uređaj za
pranje vjetrobranskog
stakla 061.
10. Središnji uvodnici zraka na stranici Prilagodljivi uvodnici
zraka 0134.
11. Uključivanje svih pokazivača smjera na stranici Uključivanje
svih pokazivača smjera 086.
12. Informativni prikazi na stranici Pregled 093.
13. Infotainment sustav na stranici Rad099. 14. Pretinac za odlaganje na strani
suvozača Pretinac za
odlaganje na strani
suvozača 051.
15. Sustav kontrole klima uređaja na stranici Sustav elektroničke
kontrole klima uređaja 0130.
16. Ručica mjenjača, ručni mjenjač na stranici Ručni
mjenjač 0143.
17. Parkirna kočnica na stranici Parkirna kočnica 0144.
18. Kontakt brava sa zaključavanjem kola upravljača
na stranici Položaji kod
paljenja 0137.
19. Sirena na stranici Sirena060.
Zračni jastuk vozača na stranici
Zračni jastuci 038.
20. Podešavanje kola upravljača na stranici Podešavanje kola
upravljača 059.
21. Ručica za odbravljenje poklopca motora na stranici
Poklopac motora 0159.
22. Kućište osigurača na stranici Osigurači 0171.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Ukratko 11
23. Sustav kontrole proklizavanjana stranici Sustav kontrole
proklizavanja (TCS) 0145.
Automatsko pokretanje/
zaustavljanje motora –sustav
start-stop na stranici Značajka
automatskog pokretanja/
zaustavljanja motora –sustav
start-stop 0139.
Način rada za gradsku vožnju
na stranici Elektronički sustav
za nadzor stabilnosti
(ESC) 0146.
Upozorenje za napuštanje
prometnog traka na stranici
Upozorenje za napuštanje
prometnog traka (LDW) 0153.
24. Prekidač svjetala,
Podešavanje snopa prednjih
svjetala,
Prednja svjetla za maglu,
Stražnje svjetlo za maglu,
Osvjetljenje instrumenata na
stranici Kontrole za vanjsko

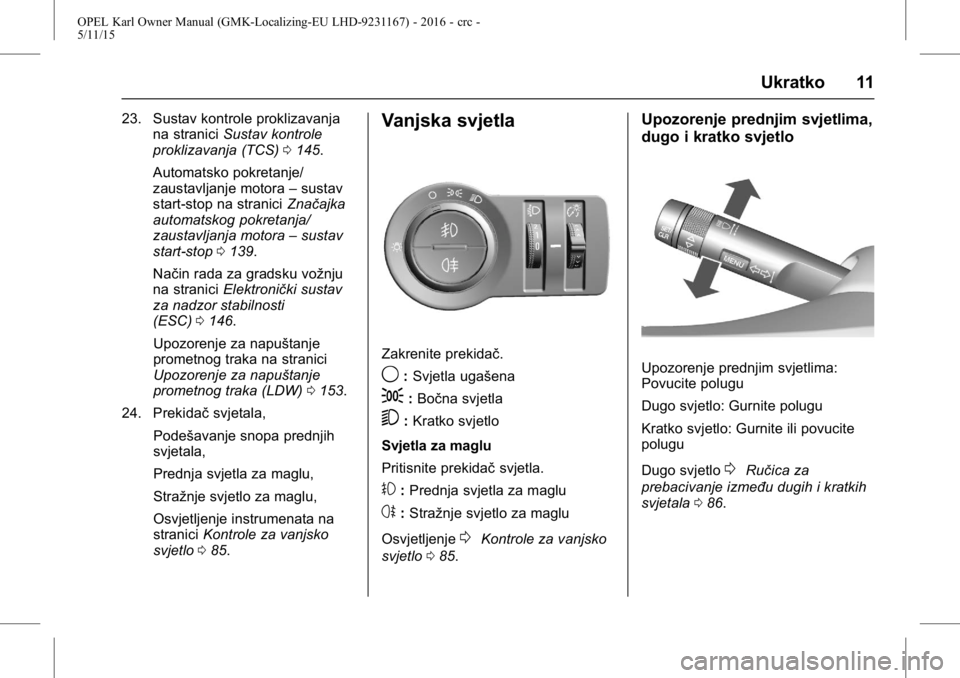

svjetlo 085.Vanjska svjetla
Zakrenite prekidač.
9:Svjetla ugašena
;:Bočna svjetla
5:Kratko svjetlo
Svjetla za maglu
Pritisnite prekidač svjetla.
#:Prednja svjetla za maglu
s:Stražnje svjetlo za maglu
Osvjetljenje
0Kontrole za vanjsko
svjetlo 085.
Upozorenje prednjim svjetlima,
dugo i kratko svjetlo
Upozorenje prednjim svjetlima:
Povucite polugu
Dugo svjetlo: Gurnite polugu
Kratko svjetlo: Gurnite ili povucite
polugu
Dugo svjetlo
0Ručica za
prebacivanje između dugih i kratkih
svjetala 086.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
12 Ukratko

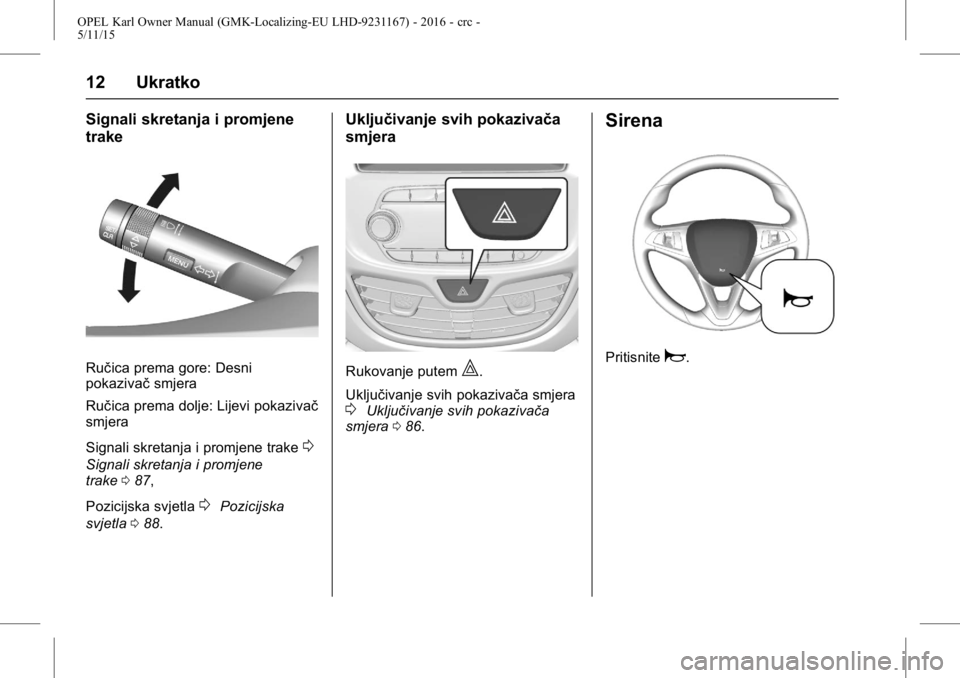

Signali skretanja i promjene
trake
Ručica prema gore: Desni
pokazivačsmjera
Ručica prema dolje: Lijevi pokazivač
smjera
Signali skretanja i promjene trake
0
Signali skretanja i promjene
trake 087,
Pozicijska svjetla
0Pozicijska
svjetla 088.
Uključivanje svih pokazivača
smjera
Rukovanje putem|.
Uključivanje svih pokazivača smjera
0Uključivanje svih pokazivača
smjera 086.
Sirena
Pritisnitea.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Ukratko 13

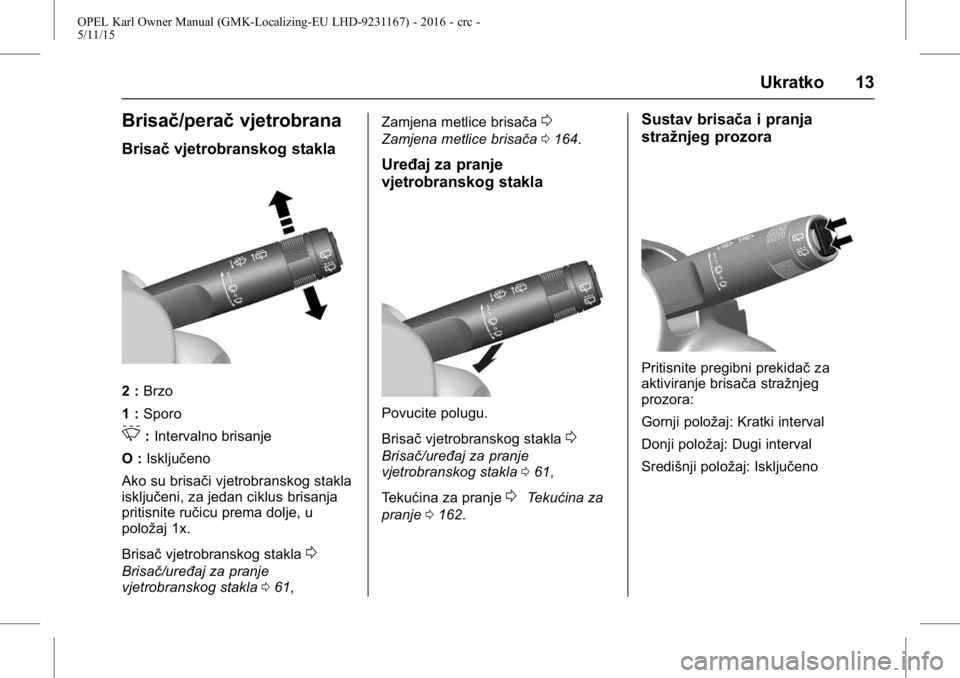

Brisač/peračvjetrobrana
Brisačvjetrobranskog stakla
2 :Brzo
1 : Sporo
3:Intervalno brisanje
O : Isključeno
Ako su brisači vjetrobranskog stakla
isključeni, za jedan ciklus brisanja
pritisnite ručicu prema dolje, u
položaj 1x.
Brisač vjetrobranskog stakla
0
Brisač/uređaj za pranje
vjetrobranskog stakla 061, Zamjena metlice brisača
0
Zamjena metlice brisača
0164.
Uređaj za pranje
vjetrobranskog stakla
Povucite polugu.
Brisač vjetrobranskog stakla
0
Brisač/uređaj za pranje
vjetrobranskog stakla 061,
Tekućina za pranje
0Tekućina za
pranje 0162.
Sustav brisača i pranja
stražnjeg prozora
Pritisnite pregibni prekidač za
aktiviranje brisača stražnjeg
prozora:
Gornji položaj: Kratki interval
Donji položaj: Dugi interval
Središnji položaj: Isključeno

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
14 Ukratko

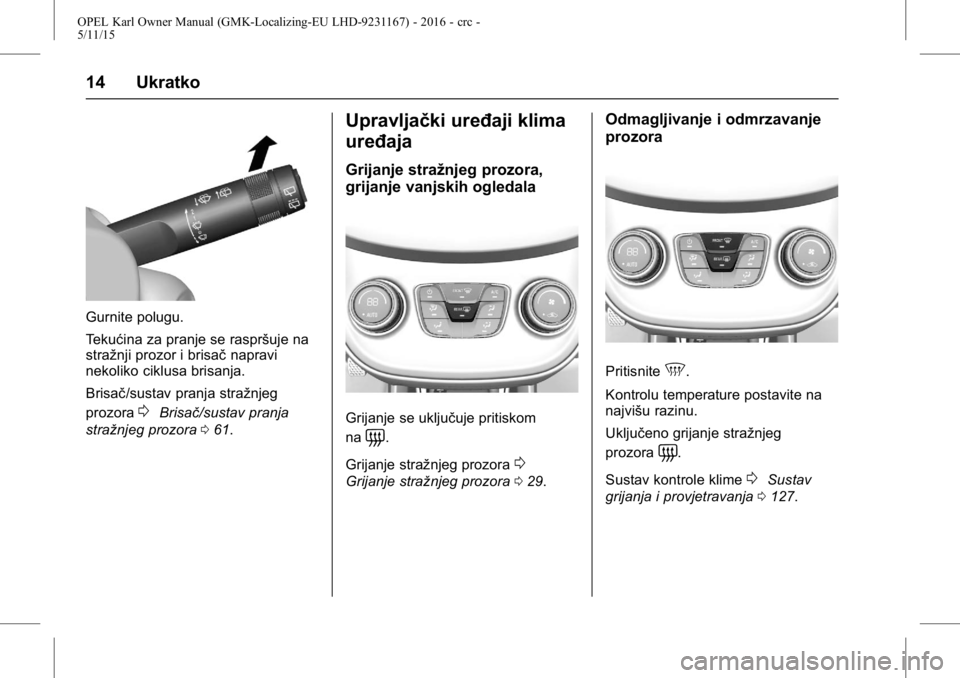

Gurnite polugu.
Tekućina za pranje se raspršuje na
stražnji prozor i brisačnapravi
nekoliko ciklusa brisanja.
Brisač/sustav pranja stražnjeg
prozora
0Brisač/sustav pranja
stražnjeg prozora 061.
Upravljački uređaji klima
uređaja
Grijanje stražnjeg prozora,
grijanje vanjskih ogledala
Grijanje se uključuje pritiskom
na
=.
Grijanje stražnjeg prozora
0
Grijanje stražnjeg prozora 029.
Odmagljivanje i odmrzavanje
prozora
Pritisnite5.
Kontrolu temperature postavite na
najvišu razinu.
Uključeno grijanje stražnjeg
prozora
=.
Sustav kontrole klime
0Sustav
grijanja i provjetravanja 0127.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Ukratko 15
Mjenjač
Ručni mjenjač
Vožnja unatrag: kada vozilo miruje,
pritisnite papučicu spojke i
ukopčajte stupanj prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ručni mjenjač
0Ručni
mjenjač 0143.
Pokretanje motora
Provjerite prije kretanja
.
Tlak u gumama i stanje0Tire
Pressure (Tlak u gumi) 0178.
. Razinu motornog ulja i razine
tekućina
0Motorno ulje 0160.
. Sve prozore, ogledala, vanjska
svjetla i registarske pločice da
na njima nema prašine, snijega i
leda i da su ispravna.
. Pravilan položaj retrovizora,
sjedala i sigurnosnih pojaseva
0
Konveksni retrovizori 026,
Položaj sjedala 033, Sigurnosni
pojas s učvršćenjem u tri
točke 037.
. Provjerite funkciju pri niskoj
brzini, posebice ako su kočnice
vlažne.
Pokretanje motora
.Zakrenite ključ u položaj 1.
. Lagano pomaknite kolo
upravljača za oslobađanje brave
kola upravljača.
. Koristite spojku i kočnicu.
. Dok je automatski mjenjač u
položaju P ili N.
. Ne pritišćite papučicu gasa.
. Okrenite ključ u položaj 3 i
pokrenite pokretanje motora.
0
Pokretanje motora 0138.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
16 Ukratko
Sustav stop-start
Ako se vozilo kreće malom brzinom
ili stoji, a određeni uvjeti su
ispunjeni, aktivirajte Autostop na
sljedeći način:
.Pritisnite papučicu spojke
. Stavite ručicu u prazan hod
(neutralni položaj)
. Otpustite papučicu spojke
Funkcija Autostop označena je
kazaljkom u položaju AUTOSTOP
na tahometru.
Za pokretanje motora ponovno
pritisnite papučicu spojke. Sustav stop-start
0Značajka
automatskog pokretanja/
zaustavljanja motora –sustav
start-stop 0139.
Parkiranje
{Upozorenje
.
Ne parkirajte vozilo na lako
zapaljivoj površini. Visoke
temperature ispušnog
sustava mogu zapaliti
površinu.
. Uvijek zategnite parkirnu
kočnicu. Povucite i držite
prekidač
Ypribl. jednu
sekundu.
. Isključite motor.
(nastavak)
Upozorenje (nastavak)
.na ravnoj površini ili
usponu, prije vađenja ključa
paljenja uključite prvu brzinu
ili ručicu birača stavite u
položaj P. Na uzbrdici,
zakrenite prednje kotače od
rubnjaka.
Ako je vozilo na nizbrdici,
prije vađenja ključa paljenja
uključite brzinu za vožnju
unatrag ili ručicu birača
stavite u položaj P. Prednje
kotače zakrenite prema
rubnjaku.
. Izvucite ključ paljenja.
Okrećite kolo upravljača dok
ne osjetite da je zaključano.
Na vozilima s automatskim
mjenjačem ključ možete
izvaditi samo dok je ručica
birača u položaju P.
. Zatvorite prozore.
. Zaključajte vozilo s
Qna
daljinskom upravljaču.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Ukratko 17
.Aktivirajte protuprovalni alarmni
sustav
0Protuprovalni alarmni
sustav 025.
. Ventilatori za hlađenje motora
mogu raditi nakon isključivanja
motora
0Prerada vozila na
kraju radnog vijeka 0159.
. Nakon rada pri velikim brojevima
okretaja motora ili pod velikim
opterećenjem motora, ostavite
motor kraće vrijeme da radi na
malom opterećenju ili u praznom
hodu otprilike
30 sekundi prije isključenja kako
biste zaštitili turbopunjač.
Ključevi, brave
0Ključevi 018,
Parkiranje vozila na dulje vrijeme
0
Spremanje vozila 0158.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
18 Ključevi, vrata i prozori
Ključevi, vrata i
prozori
Ključevi i brave
Ključevi . . . . . . . . . . . . . . . . . . . . . . . . 18
Car Pass . . . . . . . . . . . . . . . . . . . . . . 19
Daljinski upravljačradija . . . . . . . 19
Memorirane postavke . . . . . . . . . . 20
Središnje zaključavanje . . . . . . . . 20
Sigurnosne brave . . . . . . . . . . . . . . 23
Vrata
Teretni prostor . . . . . . . . . . . . . . . . . 23
Sigurnost vozila
Protuprovalni alarmni sustav . . . 25
Blokada motora . . . . . . . . . . . . . . . . 25
Vanjska ogledala
Konveksni retrovizori . . . . . . . . . . 26
Retrovizori s električnim upravljanjem . . . . . . . . . . . . . . . . . 26
Preklapanje ogledala . . . . . . . . . . 26
Grijanje ogledala . . . . . . . . . . . . . . . 27
Ogledala u unutrašnjosti
Unutarnji retrovizor s ručnim upravljanjem . . . . . . . . . . . . . . . . . 27
Prozori
Stakla s ručnimupravljanjem . . . . . . . . . . . . . . . . . 27
Električni podizači stakla . . . . . . . 27
Grijanje stražnjeg prozora . . . . . 29
Sjenila za sunce . . . . . . . . . . . . . . . 29
Krov
Krovni otvor . . . . . . . . . . . . . . . . . . . . 29
Ključevi i brave
Ključevi
Zamjenski ključevi
Broj ključa je naveden na oznaci
koja se može ukloniti.
Broj ključa se mora navesti prilikom
naručivanja zamjenskih ključeva jer
je sastavni dio sustava blokade
motora.
Brave
0Njega vanjštine 0194.
Ključ s preklopivim dijelom
Pritisnite osigurač za rasklapanje.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Ključevi, vrata i prozori 19
Za sklapanje ključa najprije pritisnite
osigurač.
Car Pass
Car Pass sadrži podatke vozila
povezane sa sigurnosti i stoga ga
trebatečuvati na sigurnom mjestu.
Kada vozilo vozite u radionicu, ovi
podaci su potrebni za provođenje
određenih radnji.
Daljinski upravljač radija
Koristi se za upravljanje:
.
sustav središnjeg zaključavanja
. protuprovalni alarmni sustav Daljinski upravljač
ima doseg od
približno 20 metara. Može biti
ograničeno vanjskim utjecajima.
Uključivanjem svih pokazivača
smjera potvrđuje se radnja.
Pažljivo rukujte, čuvajte ga od vlage
i visokih temperatura i izbjegavajte
nepotrebno korištenje.
Greška
U slučaju da središnje zaključavanje
nije moguće aktivirati daljinskim
upravljačem, mogući su sljedeći
uzroci:
. Prekoračen doseg,
. Napon baterije je prenizak,
. ŜŦesto, uzastopno korištenje
daljinskog upravljača kada nije u
dosegu, štoće zahtijevati
ponovnu sinkronizaciju,
. Preopterećenje sustava
središnjeg zaključavanja, kao
rezultat učestalog uključivanja u
kratkim vremenskim intervalima,
dovod električne energije
nakratko se prekida, .
Interferencija od jačih
radiovalova iz drugih izvora.
Otključavanje
0Središnje
zaključavanje 020.
Zamjena baterije daljinskog
upravljača
Zamijenite bateriju čim se doseg
smanji.
Akumulatori ne spadaju u kućno
smeće. Moraju se odložiti na
odgovarajuće mjesto za prikupljanje.
