OPEL KARL 2015.75 Uporabniški priročnik

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
170 Nega vozila
1. Lučiztaknite z izvijačem.
2. Izvlecite žarnico.
3. Vstavite novo žarnico.
4. Vstavite luč.

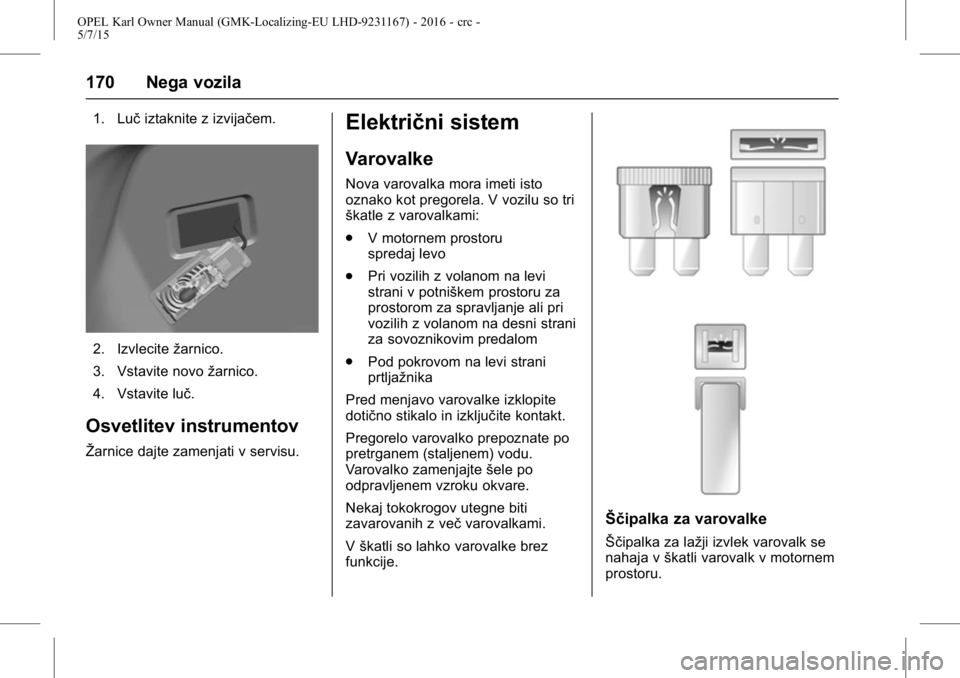

Osvetlitev instrumentov
Žarnice dajte zamenjati v servisu.
Električni sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela. V vozilu so tri
škatle z varovalkami:
. V motornem prostoru
spredaj levo
. Pri vozilih z volanom na levi
strani v potniškem prostoru za
prostorom za spravljanje ali pri
vozilih z volanom na desni strani
za sovoznikovim predalom
. Pod pokrovom na levi strani
prtljažnika
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Nega vozila 171

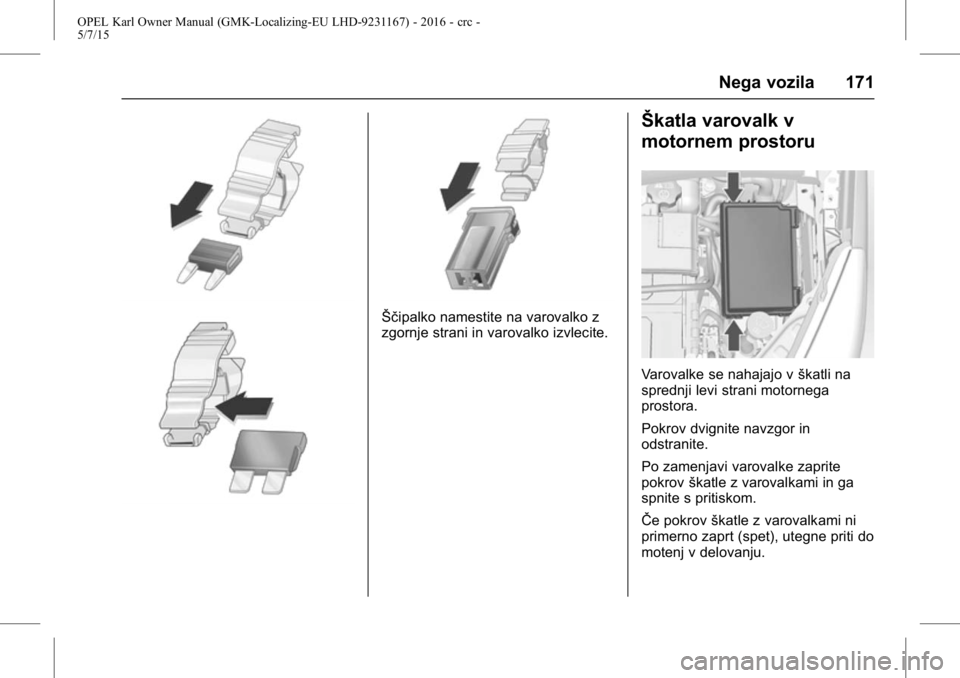

Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla varovalk v
motornem prostoru
Varovalke se nahajajo vškatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in
odstranite.
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
ŜŦe pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do
motenj v delovanju.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
172 Nega vozila

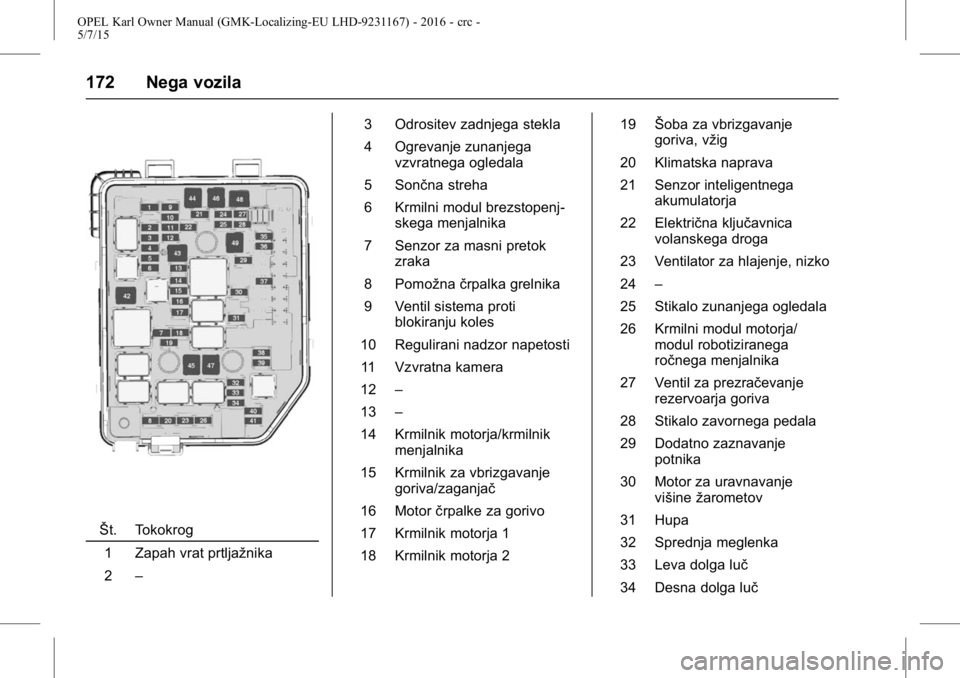

Št. Tokokrog1 Zapah vrat prtljažnika
2 – 3 Odrositev zadnjega stekla
4 Ogrevanje zunanjega
vzvratnega ogledala
5 Sončna streha
6 Krmilni modul brezstopenj- skega menjalnika
7 Senzor za masni pretok zraka
8 Pomožna črpalka grelnika
9 Ventil sistema proti blokiranju koles
10 Regulirani nadzor napetosti 11 Vzvratna kamera
12 –
13 –
14 Krmilnik motorja/krmilnik menjalnika
15 Krmilnik za vbrizgavanje goriva/zaganjač
16 Motor črpalke za gorivo
17 Krmilnik motorja 1
18 Krmilnik motorja 2 19
Šoba za vbrizgavanje
goriva, vžig
20 Klimatska naprava
21 Senzor inteligentnega akumulatorja
22 Električna ključavnica volanskega droga
23 Ventilator za hlajenje, nizko
24 –
25 Stikalo zunanjega ogledala
26 Krmilni modul motorja/ modul robotiziranega
ročnega menjalnika
27 Ventil za prezračevanje rezervoarja goriva
28 Stikalo zavornega pedala
29 Dodatno zaznavanje potnika
30 Motor za uravnavanje višine žarometov
31 Hupa
32 Sprednja meglenka
33 Leva dolga luč
34 Desna dolga luč

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Nega vozila 173
35–
36 Motor zadnjega brisalca
37 Leva luč za zavijanje
38 Motor črpalke za pranje
39 Desna luč za zavijanje
40 –
41 –
42 Zaganjač 2
43 Vgrajeni električni modul na vodilu
44 Robotiziran ročni menjalnik
45 Zaganjač 1
46 ŜŦrpalka sistema proti
blokiranju koles
47 Visoka hitrost ventilatorja hlajenja
48 Motor sprednjega brisalca
49 Vgrajeni električni modul na vodilu za dodatne

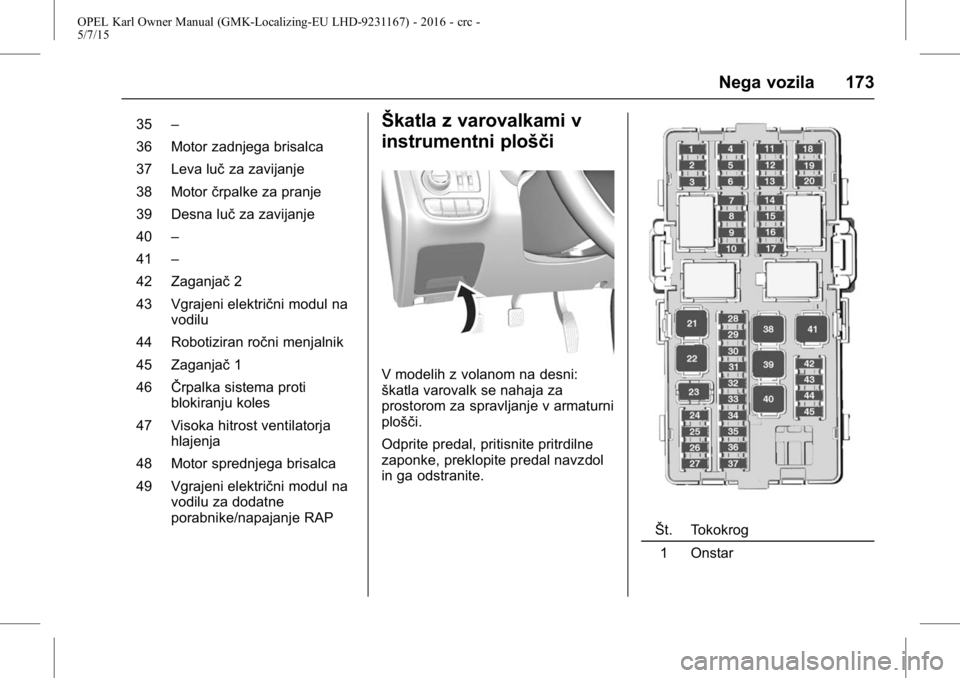

porabnike/napajanje RAPŠkatla z varovalkami v
instrumentni plošči
V modelih z volanom na desni:
škatla varovalk se nahaja za
prostorom za spravljanje v armaturni
plošči.
Odprite predal, pritisnite pritrdilne
zaponke, preklopite predal navzdol
in ga odstranite.
Št. Tokokrog
1 Onstar

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
174 Nega vozila
2 Modul klimatskenaprave (HVAC)
3 Instrumentna plošča
4 Krmilni modul brezstopenj- skega menjalnika
5 Radio
6 Krmilni modul motorja 1 (CVT Stop & Start)
7 Opozorilo za stranski mrtvi kot/zadnji parkirni pomočnik
8 Priključitev podatkovne povezave
9 Električna ključavnica volanskega droga
10 Zaznavalni in diagnostični modul
11 DC-DC pretvornik
12 –
13 Sistem za elektronsko cestnino
14 Linearni napajalni modul
15 Pasivni vstop in pasivni zagon 16 Stikalo za vžig z diskretno
logiko (ne CVT stop&start)
17 Preprečevanje čelnega trka
18 Instrumentna plošča
19 Odsevni LED zaslon za opozorila
20 Stikalo za uravnavanje višine žarometa
21 Sprednje električno pomično okno
22 Zadnje električno pomično okno
23 –
24 Modul robotiziranega ročnega menjalnika
25 Dodatna električna vtičnica
26 Sončna streha
27 –
28 Krmilni modul karoserije 8
29 Krmilni modul karoserije 7
30 Krmilni modul karoserije 6
31 Krmilni modul karoserije 5
32 Krmilni modul karoserije 4 33 Krmilni modul karoserije 3
34 Krmilni modul motorja 2 (ne
CVT Stop & Start)
35 Krmilni modul motorja 1 (ne CVT Stop & Start)
36 Stikalo za vžig z diskretno logiko (CVT stop&start)
37 Osvetlitev upravnih stikal na volanu
38 –
39 Logistika/DC-DC pretvornik
40 Hitri električni pomik voznikovega stekla
41 Motor ventilatorja
42 Ogrevani sprednji sedež
43 Modul klimatske naprave (HVAC)
44 Ogrevan volan
45 Krmilni modul motorja 2 (CVT Stop & Start)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Nega vozila 175

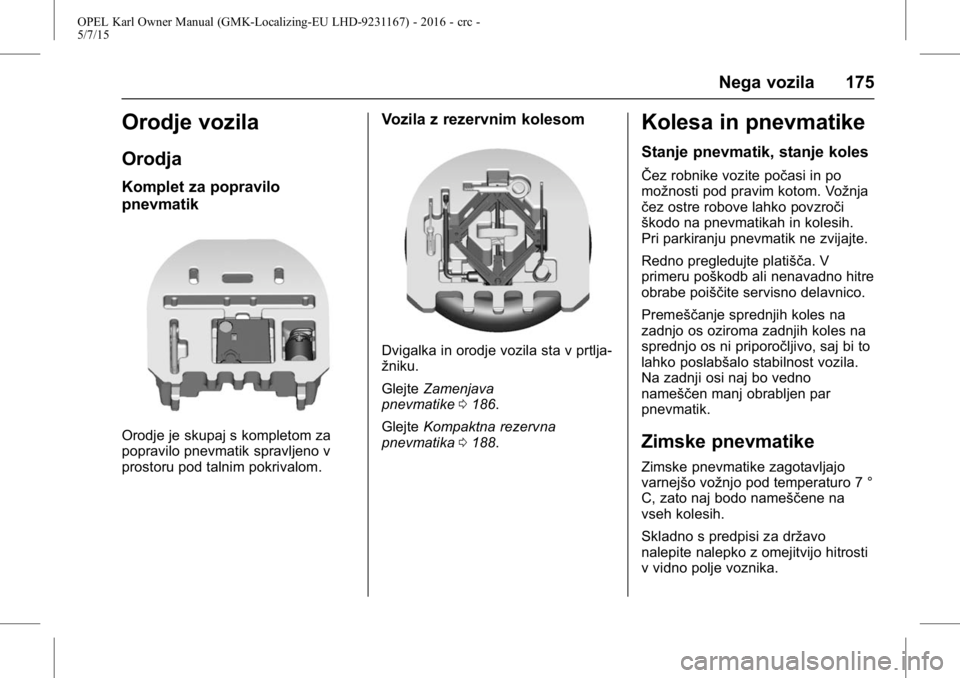

Orodje vozila
Orodja
Komplet za popravilo
pnevmatik
Orodje je skupaj s kompletom za
popravilo pnevmatik spravljeno v
prostoru pod talnim pokrivalom.
Vozila z rezervnim kolesom
Dvigalka in orodje vozila sta v prtlja-
žniku.
GlejteZamenjava
pnevmatike 0186.
Glejte Kompaktna rezervna
pnevmatika 0188.
Kolesa in pnevmatike
Stanje pnevmatik, stanje koles
ŜŦez robnike vozite počasi in po
možnosti pod pravim kotom. Vožnja
čez ostre robove lahko povzroči
škodo na pnevmatikah in kolesih.
Pri parkiranju pnevmatik ne zvijajte.
Redno pregledujte platišča. V
primeru poškodb ali nenavadno hitre
obrabe poiščite servisno delavnico.
Premeščanje sprednjih koles na
zadnjo os oziroma zadnjih koles na
sprednjo os ni priporočljivo, saj bi to
lahko poslabšalo stabilnost vozila.
Na zadnji osi naj bo vedno
nameščen manj obrabljen par
pnevmatik.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo 7 °
C, zato naj bodo nameščene na
vseh kolesih.
Skladno s predpisi za državo
nalepite nalepko z omejitvijo hitrosti
v vidno polje voznika.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
176 Nega vozila

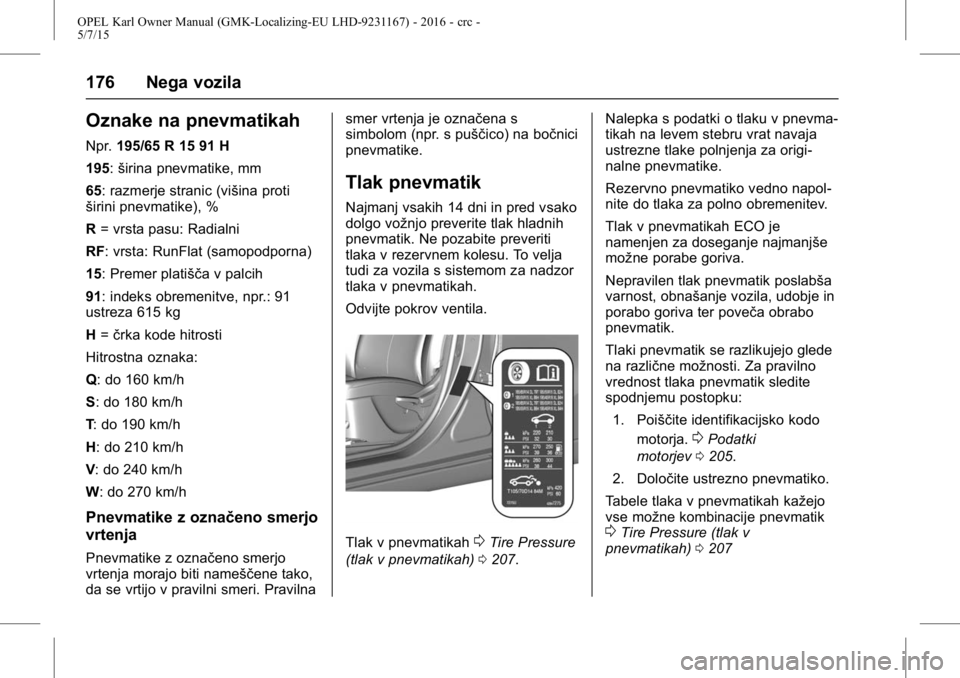

Oznake na pnevmatikah
Npr.195/65 R 15 91 H
195: širina pnevmatike, mm
65: razmerje stranic (višina proti
širini pnevmatike), %
R = vrsta pasu: Radialni
RF: vrsta: RunFlat (samopodporna)
15: Premer platišča v palcih
91: indeks obremenitve, npr.: 91
ustreza 615 kg
H =črka kode hitrosti
Hitrostna oznaka:
Q: do 160 km/h
S: do 180 km/h
T : do 190 km/h
H: do 210 km/h
V : do 240 km/h
W: do 270 km/h
Pnevmatike z označeno smerjo
vrtenja
Pnevmatike z označeno smerjo
vrtenja morajo biti nameščene tako,
da se vrtijo v pravilni smeri. Pravilna smer vrtenja je označena s
simbolom (npr. s puščico) na bočnici
pnevmatike.
Tlak pnevmatik
Najmanj vsakih 14 dni in pred vsako
dolgo vožnjo preverite tlak hladnih
pnevmatik. Ne pozabite preveriti
tlaka v rezervnem kolesu. To velja
tudi za vozila s sistemom za nadzor
tlaka v pnevmatikah.
Odvijte pokrov ventila.
Tlak v pnevmatikah0Tire Pressure
(tlak v pnevmatikah) 0207. Nalepka s podatki o tlaku v pnevma-
tikah na levem stebru vrat navaja
ustrezne tlake polnjenja za origi-
nalne pnevmatike.
Rezervno pnevmatiko vedno napol-
nite do tlaka za polno obremenitev.
Tlak v pnevmatikah ECO je
namenjen za doseganje najmanjše
možne porabe goriva.
Nepravilen tlak pnevmatik poslabša
varnost, obnašanje vozila, udobje in
porabo goriva ter poveča obrabo
pnevmatik.
Tlaki pnevmatik se razlikujejo glede
na različne možnosti. Za pravilno
vrednost tlaka pnevmatik sledite
spodnjemu postopku:
1. Poiščite identifikacijsko kodo motorja.
0Podatki
motorjev 0205.
2. Določite ustrezno pnevmatiko.
Tabele tlaka v pnevmatikah kažejo
vse možne kombinacije pnevmatik
0Tire Pressure (tlak v
pnevmatikah) 0207

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Nega vozila 177
Za pnevmatike, odobrene za vaše
vozilo, glejte EGS potrdilo o sklad-
nosti, ki je priloženo vozilu, ali druge
državne registracijske dokumente.
Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.
{Opozorilo
ŜŦe je tlak prenizek, lahko to
povzroči precejšnje segrevanje
pnevmatik in notranje poškodbe,
kar lahko povzroči ločitev profila
od pnevmatike ali celo eksplozije
pnevmatike.
ŜŦe nameravate spreminjati tlak v
pnevmatikah na vozilu s sistemom
za nadzor tlaka v pnevmatikah,
izključite kontakt.
Potem, ko ste uravnali tlak v
pnevmatikah, vključite kontakt in
izberite ustrezno nastavitev na
strani Tire load (Obremenitev
pnevmatik) na voznikovem informa-
cijskem zaslonu,
0Voznikov
informacijski zaslon (DIC) 074.
Sistem za nadzor tlaka
pnevmatik
Sistem za nadzor tlaka v pnevma-
tikah (TPMS) med vožnjo enkrat na
minuto nadzira tlak v vseh štirih
pnevmatikah, ko vozilo prekorači
določeno hitrost.
Svarilo
Sistem za nadzor tlaka v pnevma-
tikah opozori le na nizek tlak v
pnevmatikah in ne nadomešča
voznikove dolžnosti za vzdrže-
vanje pnevmatik.
Vsa kolesa morajo biti opremljena s
senzorji tlaka in vse pnevmatike naj
bodo napolnjene s predpisanim
tlakom.
Opomba
V državah, kjer je zakonsko
predpisan sistem za nadzor tlaka
pnevmatik, uporaba koles brez tipal
tlaka razveljavi tipsko odobritev
vozila. Trenutni tlak je prikazan v meniju
Vehicle Information Menu (meni
Informacije o vozilu) na voznikovem
informacijskem zaslonu (DIC).
Meni lahko izberete prek tipk na
stikalu smernikov.
Pritisnite
MENUza izbiro menija
Vehicle Information MENU (Infor-
macije o vozilu)
g.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
178 Nega vozila

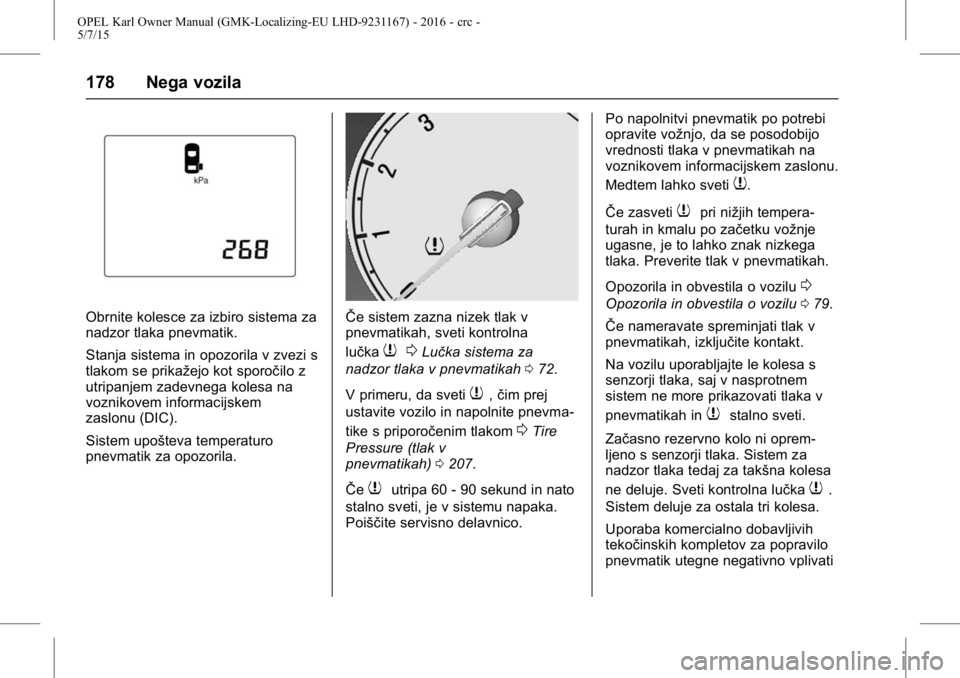

Obrnite kolesce za izbiro sistema za
nadzor tlaka pnevmatik.
Stanja sistema in opozorila v zvezi s
tlakom se prikažejo kot sporočilo z
utripanjem zadevnega kolesa na
voznikovem informacijskem
zaslonu (DIC).
Sistem upošteva temperaturo
pnevmatik za opozorila.ŜŦe sistem zazna nizek tlak v
pnevmatikah, sveti kontrolna
lučka
70Lučka sistema za
nadzor tlaka v pnevmatikah 072.
V primeru, da sveti
7, čim prej
ustavite vozilo in napolnite pnevma-
tike s priporočenim tlakom
0Tire
Pressure (tlak v
pnevmatikah) 0207.
ŜŦe
7utripa 60 - 90 sekund in nato
stalno sveti, je v sistemu napaka.
Poiščite servisno delavnico. Po napolnitvi pnevmatik po potrebi
opravite vožnjo, da se posodobijo
vrednosti tlaka v pnevmatikah na
voznikovem informacijskem zaslonu.
Medtem lahko sveti
7.
ŜŦe zasveti
7pri nižjih tempera-
turah in kmalu po začetku vožnje
ugasne, je to lahko znak nizkega
tlaka. Preverite tlak v pnevmatikah.
Opozorila in obvestila o vozilu
0
Opozorila in obvestila o vozilu 079.
ŜŦe nameravate spreminjati tlak v
pnevmatikah, izključite kontakt.
Na vozilu uporabljajte le kolesa s
senzorji tlaka, saj v nasprotnem
sistem ne more prikazovati tlaka v
pnevmatikah in
7stalno sveti.
Začasno rezervno kolo ni oprem-
ljeno s senzorji tlaka. Sistem za
nadzor tlaka tedaj za takšna kolesa
ne deluje. Sveti kontrolna lučka
7.
Sistem deluje za ostala tri kolesa.
Uporaba komercialno dobavljivih
tekočinskih kompletov za popravilo
pnevmatik utegne negativno vplivati

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Nega vozila 179

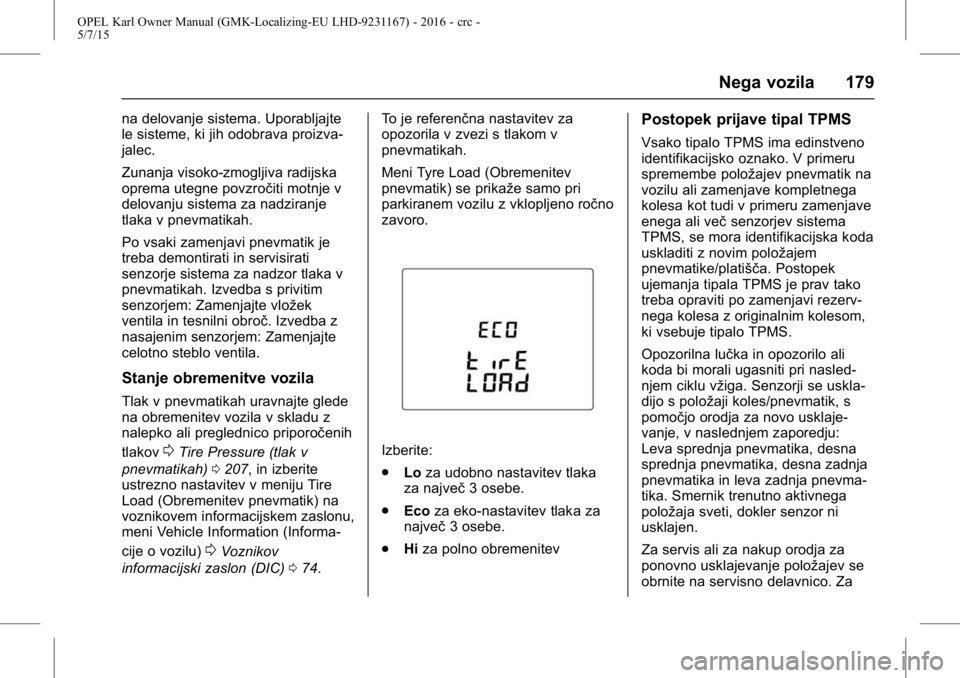

na delovanje sistema. Uporabljajte
le sisteme, ki jih odobrava proizva-
jalec.
Zunanja visoko-zmogljiva radijska
oprema utegne povzročiti motnje v
delovanju sistema za nadziranje
tlaka v pnevmatikah.
Po vsaki zamenjavi pnevmatik je
treba demontirati in servisirati
senzorje sistema za nadzor tlaka v
pnevmatikah. Izvedba s privitim
senzorjem: Zamenjajte vložek
ventila in tesnilni obroč. Izvedba z
nasajenim senzorjem: Zamenjajte
celotno steblo ventila.
Stanje obremenitve vozila
Tlak v pnevmatikah uravnajte glede
na obremenitev vozila v skladu z
nalepko ali preglednico priporočenih
tlakov
0Tire Pressure (tlak v
pnevmatikah) 0207, in izberite
ustrezno nastavitev v meniju Tire
Load (Obremenitev pnevmatik) na
voznikovem informacijskem zaslonu,
meni Vehicle Information (Informa-
cije o vozilu)
0Voznikov
informacijski zaslon (DIC) 074. To je referenčna nastavitev za
opozorila v zvezi s tlakom v
pnevmatikah.
Meni Tyre Load (Obremenitev
pnevmatik) se prikaže samo pri
parkiranem vozilu z vklopljeno ročno
zavoro.
Izberite:
.
Loza udobno nastavitev tlaka
za največ 3 osebe.
. Eco za eko-nastavitev tlaka za
največ 3 osebe.
. Hiza polno obremenitev
Postopek prijave tipal TPMS
Vsako tipalo TPMS ima edinstveno
identifikacijsko oznako. V primeru
spremembe položajev pnevmatik na
vozilu ali zamenjave kompletnega
kolesa kot tudi v primeru zamenjave
enega ali več senzorjev sistema
TPMS, se mora identifikacijska koda
uskladiti z novim položajem
pnevmatike/platišča. Postopek
ujemanja tipala TPMS je prav tako
treba opraviti po zamenjavi rezerv-
nega kolesa z originalnim kolesom,
ki vsebuje tipalo TPMS.
Opozorilna lučka in opozorilo ali
koda bi morali ugasniti pri nasled-
njem ciklu vžiga. Senzorji se uskla-
dijo s položaji koles/pnevmatik, s
pomočjo orodja za novo usklaje-
vanje, v naslednjem zaporedju:
Leva sprednja pnevmatika, desna
sprednja pnevmatika, desna zadnja
pnevmatika in leva zadnja pnevma-
tika. Smernik trenutno aktivnega
položaja sveti, dokler senzor ni
usklajen.
Za servis ali za nakup orodja za
ponovno usklajevanje položajev se
obrnite na servisno delavnico. Za
