OPEL KARL 2015.75 Uporabniški priročnik

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
60 Instrumenti in upravni elementi
Ogrevan volan
Vklopite s pritiskomA. Vklop signa-
lizira LED indikator v stikalu.
Območja prijema volana se ogrejejo
hitreje in bolj kot ostala območja.
Ogrevanje je na voljo le med obrato-
vanju motorja in med funkcijo
Autostop.
Sistem Stop-start
0Sistem
Stop-start 0138.
Hupa
Pritisnitea.
Brisalec/pranje vetrobran-
skega stekla
Brisalec vetrobranskega stekla
2 : Zvezno brisanje z visoko
hitrostjo. izklop.
1 : Zvezno brisanje z nizko hitrostjo
3:Brisanje s presledki - v inter-
valih
O : Izklop
Za en zamah brisalcev (pri izklop-
ljenih brisalcih) potisnite obvolansko
ročico navzdol v položaj 1x.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Instrumenti in upravni elementi 61
Ne uporabljajte brisalcev pri polede-
nelem vetrobranskem steklu. V
avtopralnici jih izklopite.
Pranje vetrobranskega stekla
Potegnite stikalo.Šobe poškropijo
vetrobransko steklo, obenem
brisalci nekajkrat obrišejo steklo.
Brisanje/pranje zadnjega
stekla
Za vklop brisalca zadnjega stekla
pritisnite prevesno stikalo:
Zgornji položaj: Kratek interval
Spodnji položaj: Dolg interval
Sredinski položaj: Izklop
Potisnite ročično stikalo naprej.
Šoba poškropi zadnje steklo,
obenem brisalec nekajkrat obriše
steklo.
Ne uporabljajte brisalcev pri polede-
nelem vetrobranskem steklu. V
avtopralnici jih izklopite.
Pri vključenih sprednjih brisalcih in
vklopljeni vzvratni prestavi se
samodejno vključi tudi zadnji
brisalec.
Vklop in izklop te funkcije lahko
spreminjate v meniju Nastavitve na
informacijskem prikazovalniku.
Osebne nastavitve vozila
0
Osebne nastavitve vozila 082.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
62 Instrumenti in upravni elementi

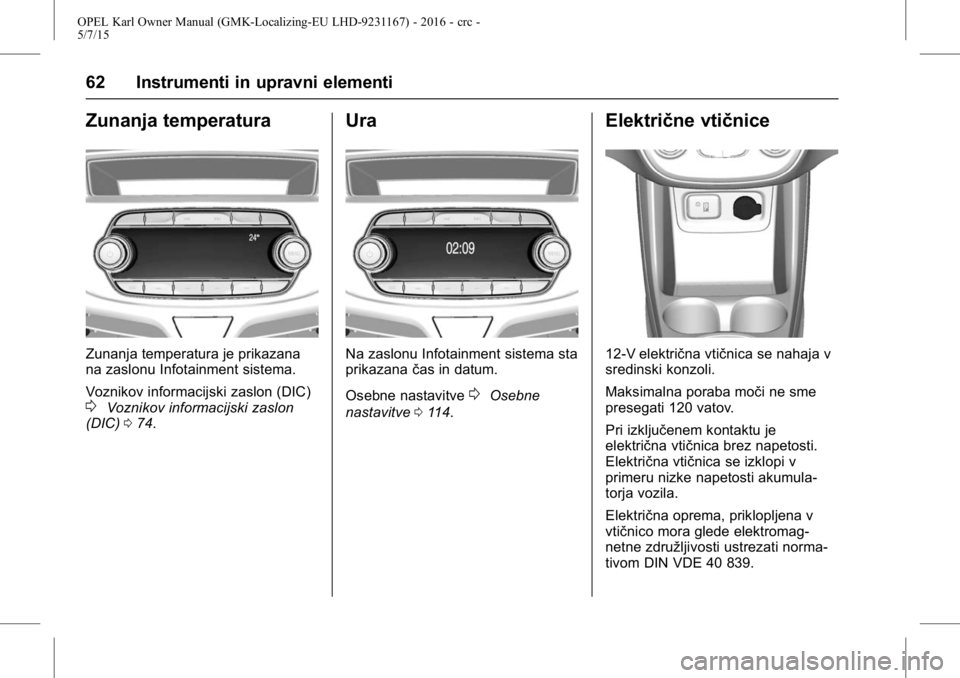

Zunanja temperatura
Zunanja temperatura je prikazana
na zaslonu Infotainment sistema.
Voznikov informacijski zaslon (DIC)
0Voznikov informacijski zaslon
(DIC) 074.
Ura
Na zaslonu Infotainment sistema sta
prikazana čas in datum.
Osebne nastavitve
0Osebne
nastavitve 0114.
Električne vtičnice
12-V električna vtičnica se nahaja v
sredinski konzoli.
Maksimalna poraba moči ne sme
presegati 120 vatov.
Pri izključenem kontaktu je
električna vtičnica brez napetosti.
Električna vtičnica se izklopi v
primeru nizke napetosti akumula-
torja vozila.
Električna oprema, priklopljena v
vtičnico mora glede elektromag-
netne združljivosti ustrezati norma-
tivom DIN VDE 40 839.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Instrumenti in upravni elementi 63

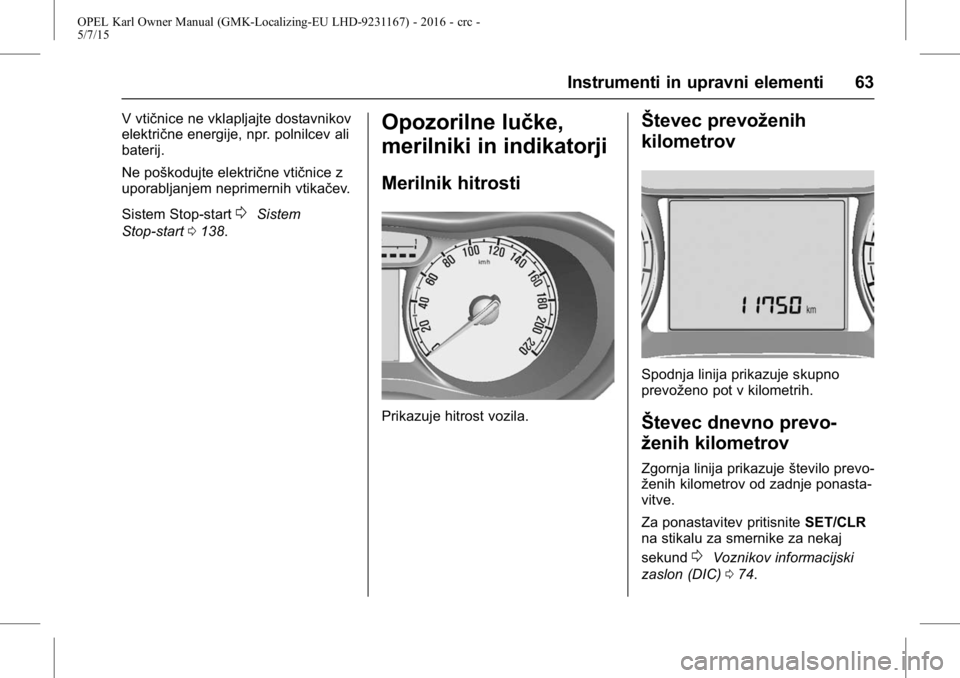

V vtičnice ne vklapljajte dostavnikov
električne energije, npr. polnilcev ali
baterij.
Ne poškodujte električne vtičnice z
uporabljanjem neprimernih vtikačev.
Sistem Stop-start
0Sistem
Stop-start 0138.
Opozorilne lučke,
merilniki in indikatorji
Merilnik hitrosti
Prikazuje hitrost vozila.
Števec prevoženih
kilometrov
Spodnja linija prikazuje skupno
prevoženo pot v kilometrih.
Števec dnevno prevo-
ženih kilometrov
Zgornja linija prikazuje število prevo-
ženih kilometrov od zadnje ponasta-
vitve.
Za ponastavitev pritisnite SET/CLR
na stikalu za smernike za nekaj
sekund
0Voznikov informacijski
zaslon (DIC) 074.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
64 Instrumenti in upravni elementi

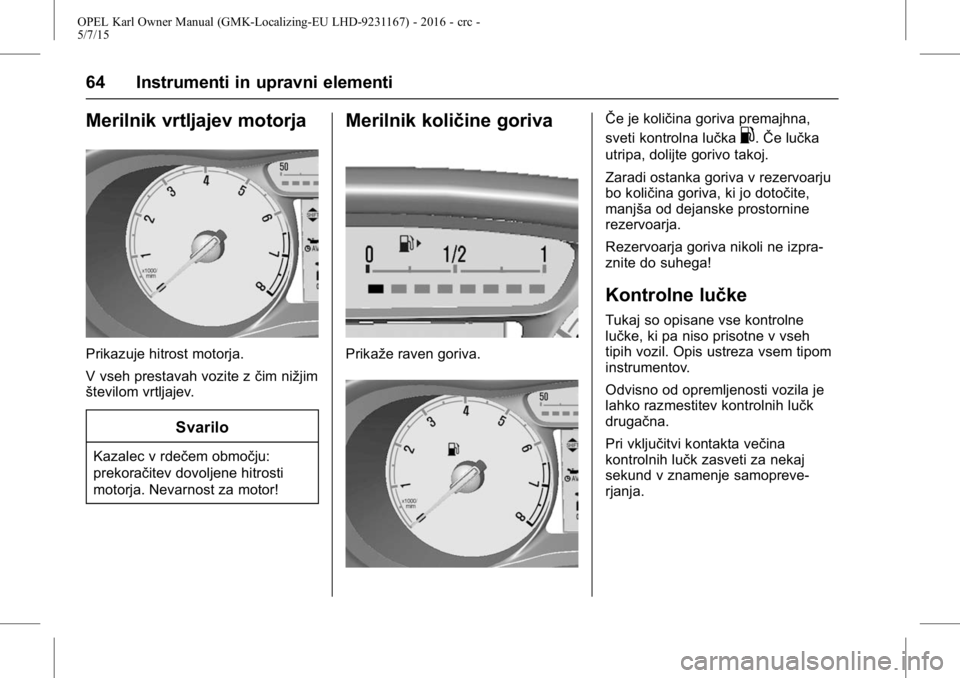

Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite zčim nižjim
številom vrtljajev.
Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Prikaže raven goriva.
ŜŦe je količina goriva premajhna,
sveti kontrolna lučka
.. ŜŦe lučka
utripa, dolijte gorivo takoj.
Zaradi ostanka goriva v rezervoarju
bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Rezervoarja goriva nikoli ne izpra-
znite do suhega!
Kontrolne lučke
Tukaj so opisane vse kontrolne
lučke, ki pa niso prisotne v vseh
tipih vozil. Opis ustreza vsem tipom
instrumentov.
Odvisno od opremljenosti vozila je
lahko razmestitev kontrolnih lučk
drugačna.
Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreve-
rjanja.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Instrumenti in upravni elementi 65
Barve kontrolnih lučk označujejo:
Rdeča: Nevarnost, pomembno
opozorilo
Rumena: Opozorilo, svarilo, motnje
Zelena: Potrditev vklopa
Modra: Potrditev vklopa
Bela: Potrditev vklopa

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
66 Instrumenti in upravni elementi
Kontrolna lučka se nahaja na instrumentni plošči

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Instrumenti in upravni elementi 67
Kontrolne lučke v sredinski
konzoliMerilnik temperature
hladilne tekočine motorja
Prikazuje temperaturo motorja.
Levo območje: Motorše ni dosegel
delovne temperature
Sredinsko območje: Normalna
delovna temperatura motorja
Desno območje: Previsoka tempera-
tura motorja
Svarilo
ŜŦe je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja nevar-
nost za motor. Preverite nivo
hladilne tekočine.
Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motor-
nega olja obvešča voznika o tem,
kdaj je potrebno motorno olje in oljni
filter zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
68 Instrumenti in upravni elementi
Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
Za prikaz preostale dobe trajanja
motornega olja:
PritisniteMENU, da izberete meni
Informacijski meni vozila.
Za prikaz preostalega trajanja
motornega olja obrnite nastavitveno
kolesce.
Za pravilno delovanje mora biti
prikaz dobe trajanja ponastavljen
vsakič po menjavi motornega olja.
Poiščite strokovno pomoč v servisni
delavnici.
Za ponastavitev pritisnite SET/CLR.
Kontakt mora biti za to vključen in
motor izklopljen.
Ko sistem izračuna, da je doba
trajanja olja potekla, se na vozni-
kovem informacijskem zaslonu
pojavi Zamenjajte motorno olje ali
opozorilna koda. Dajte motorno olje
zamenjati v servisni delavnici v roku
enega tedna ali v naslednjih 500 km
(odvisno, kaj nastopi prej).
Voznikov informacijski zaslon
0
Voznikov informacijski zaslon
(DIC) 074.
Servisne informacije
0Servisne
informacije 0196.
Smernik
G
sveti ali utripa zeleno.
Sveti za kratek čas
Vklopljene so prakirne luči.
Utripa
Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed
smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnice
0Zamenjava
žarnice 0164.
Varovalke
0Varovalke 0170.
Smerniki
0Smerniki in
signaliziranje menjave voznega
pasu 086.
Opomniki za
varnostni pas
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih
>sveti ali utripa rdeče.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Instrumenti in upravni elementi 69
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnost-
nega pasu.
Utripa
Po zagonu motorja največ100
sekund, dokler se voznik ne pripne
z varnostnim pasom.
Pripenjanje varnostnega pasu
0
Trotočkovni varnostni pas 036.
Stanje varnostnega pasu na
zadnjih sedežih
>na voznikovem informacijskem
zaslonu utripa ali sveti.
Utripa
Po speljevanju, dokler se ne
pripnete z varnostnim pasom.
Pripenjanje varnostnega pasu
0
Trotočkovni varnostni pas 036.
Lučka zračne blazine in
zategovalnika pasu
9
sveti rdeče. Pri vključitvi kontakta lučka sveti
nekaj sekund, nato ugasne.
ŜŦe
lučka pri vklopu kontakta ne zasveti,
ne ugasne po nekaj sekundah ali
zasveti med vožnjo, je to znak za
motnje v sistemu varnostnih blazin.
Poiščite strokovno pomoč v servisni
delavnici. V tem primeru se zatego-
valniki pasov in varnostne blazine
pri morebitnem trčenju ne utegnejo
sprožiti.
Sprožitev zategovalnikov varnostnih
pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke
9.
{Opozorilo
Napako dajte nemudoma odpra-
viti strokovnjakom v servisni
delavnici.
Varnostni pasovi, sistem varnostnih
blazin
0Varnostni pasovi 035,
Sistem varnostnih blazin 038.
Lučka za deaktiviranje
sovoznikovih varnostnih
blazin
/
sveti rumeno.
Prižge se za nekaj sekund po vklju-
čitvi kontakta. Zračna blazina
sovoznika je aktivirana.
+sveti rumeno.
Zračna blazina sovoznika je deakti-
virana
0Stikalo za deaktiviranje
sovoznikovih varnostnih blazin 043.
{Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi
strani vklopljene - smrtno nevarno
za otroka! ŜŦe sedi na sovozni-
kovem sedežu odrasla oseba, naj
ne bodo sovoznikove varnostne
blazine izklopljene - smrtno
naevarno!
Lučka sistema polnjenja
"
sveti rdeče.
