OPEL KARL 2016.5 Betriebsanleitung (in German)

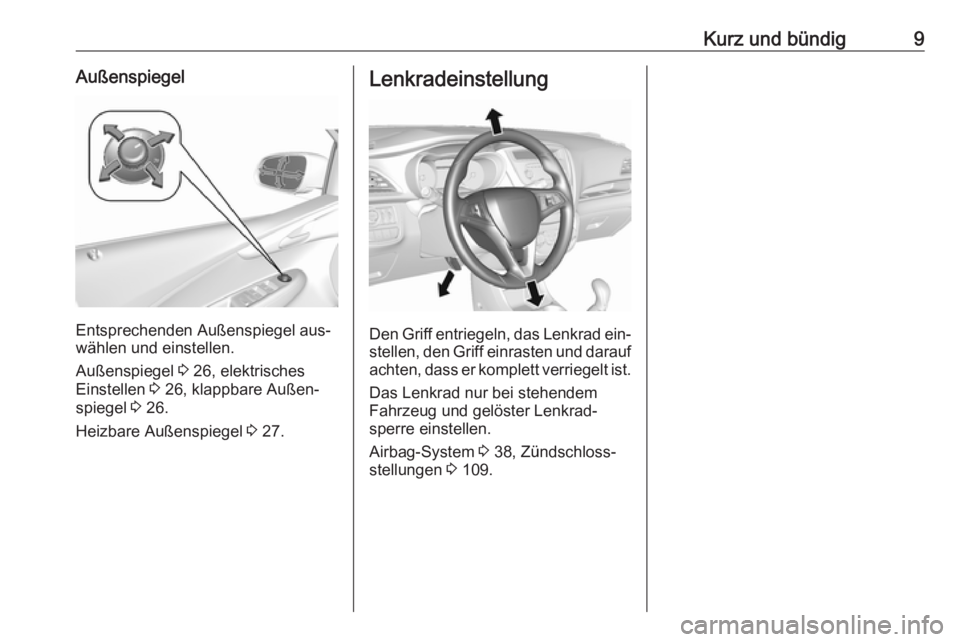

Kurz und bündig9Außenspiegel
Entsprechenden Außenspiegel aus‐
wählen und einstellen.
Außenspiegel 3 26, elektrisches
Einstellen 3 26, klappbare Außen‐
spiegel 3 26.
Heizbare Außenspiegel 3 27.
Lenkradeinstellung
Den Griff entriegeln, das Lenkrad ein‐
stellen, den Griff einrasten und darauf
achten, dass er komplett verriegelt ist.
Das Lenkrad nur bei stehendem
Fahrzeug und gelöster Lenkrad‐
sperre einstellen.
Airbag-System 3 38, Zündschloss‐
stellungen 3 109.

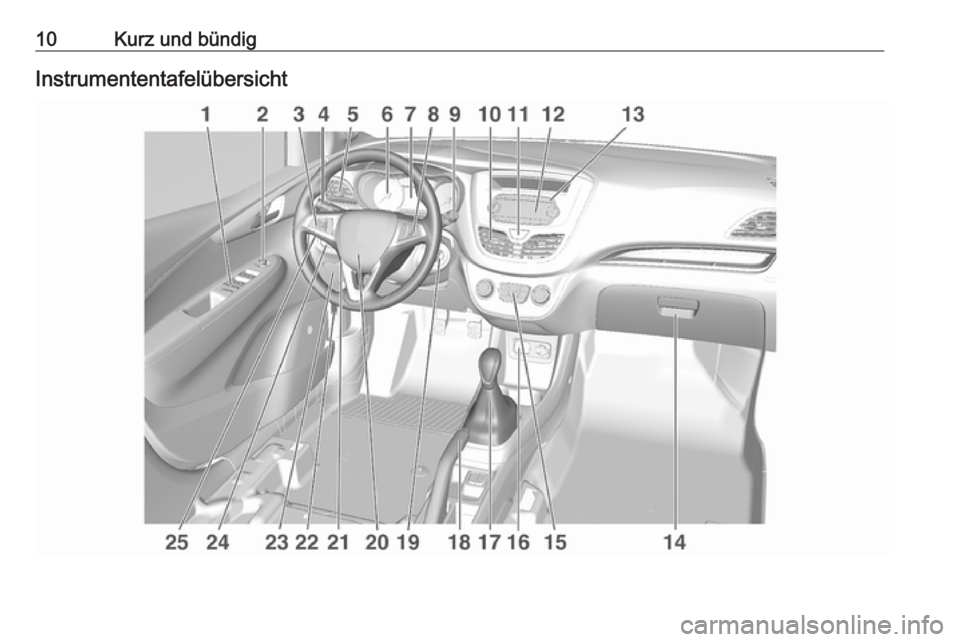

10Kurz und bündigInstrumententafelübersicht

Kurz und bündig111Elektrische
Fensterbetätigung .................28
Zentralverriegelung ...............21
2 Außenspiegel ........................ 26
3 Geschwindigkeitsregler ......124
Geschwindigkeitsbe‐
grenzer ............................... 126
Lenkradheizung ....................59
4 Blinker, Lichthupe,
Abblendlicht und Fernlicht ....94
Beleuchtung beim
Aussteigen ........................... 97
Parklicht ................................ 95
5 Seitliche Belüftungsdüsen ..105
6 Instrumente .......................... 64
7 Driver Information Center ...... 75
8 Fernbedienung am
Lenkrad ................................ 59
9 Frontscheibenwischer,
Frontscheibenwasch‐
anlage, Heckscheiben‐
wischer, Heckscheiben‐
waschanlage ......................... 60
10 Mittlere Belüftungsdüsen ...10511 Warnblinker .......................... 93
12 Info-Display ........................... 80
13 Status-LED der Diebstahl‐
warnanlage .......................... 25
14 Infotainment System
15 Handschuhfach ....................51
16 Klimatisierungssystem ..........98
17 AUX-Eingang, USB‑Eingang
18 Wählhebel, Schaltgetriebe . 116
Wählhebel,
automatisiertes
Schaltgetriebe .....................116
19 Sitzheizung ........................... 35
20 Parkbremse ......................... 120
21 Zündschloss mit
Lenkradsperre ....................109
22 Hupe .................................... 60
Fahrer-Airbag ....................... 41
23 Entriegelungsgriff der
Motorhaube ........................ 140
24 Lenkradeinstellung ...............59
25 Sicherungskasten ..............155
26 Traktionskontrolle ............... 121
City-Modus .......................... 123Stopp-Start-Automatik ......... 111
Kraftstoffwahltaste ................65
Spurverlassenswarnung ....129
Elektronische Stabilitäts‐
regelung ............................. 122
27 Lichtschalter ......................... 92
Leuchtweitenregulierung ......93
Nebelscheinwerfer ................94
Nebelschlussleuchte ............94
Helligkeit der Instrumen‐
tentafelbeleuchtung ..............95

12Kurz und bündigAußenbeleuchtung
Lichtschalter
Lichtschalter drehen:
7:Beleuchtung aus8:Standlicht9:Scheinwerfer
Nebelscheinwerfer Taste am Lichtschalter drücken:
>:Nebelscheinwerferr:NebelschlussleuchteLichthupe, Fernlicht und
AbblendlichtLichthupe:Hebel ziehenFernlicht:Hebel drückenAbblendlicht:Hebel drücken oder
ziehen
Fernlicht 3 92, Lichthupe 3 92.
BlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Blinker 3 94, Parklicht 3 95.

Kurz und bündig13Warnblinker
Wird durch Drücken von ¨ bedient.
Warnblinker 3 93.
Hupe
j drücken.
Scheibenwischer und
Waschanlage
ScheibenwischerHI:SchnellLO:LangsamE:IntervallwischenOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den He‐
bel nach unten auf die Position 2
drücken.
Scheibenwischer 3 60.

14Kurz und bündigScheibenwaschanlage
Hebel ziehen.
Scheibenwaschanlage 3 60,
Waschflüssigkeit 3 142, Scheiben‐
wischerwechsel 3 145.
Heckscheibenwischer
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
oberer Schalter:Dauerbetriebunterer
Schalter:IntervallbetriebMittelstellung:ausHeckscheibenwaschanlage
Hebel drücken.
Waschflüssigkeit spritzt auf die Heck‐
scheibe und der Wischer wird für ei‐
nige Wischbewegungen eingeschal‐
tet.
Heckscheibenwischer und Waschan‐ lage 3 61.

Kurz und bündig15Klimatisierung
Heizbare Heckscheibe
Die Heizung wird durch Drücken von
Ü bedient.
Heckscheibenheizung 3 30.
Heizbare Außenspiegel
Durch Drücken auf Ü werden auch
die heizbaren Außenspiegel aktiviert.
Heizbare Außenspiegel 3 27.
Entfeuchtung und Enteisung der
Scheiben
● V drücken.
● Temperaturregler auf die wärm‐ ste Stufe stellen.
● Gebläsegeschwindigkeit auf die höchste Stufe stellen.
● Heizbare Heckscheibe Ü ein‐
schalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Klimatisierungssystem 3 98.
Getriebe
Schaltgetriebe
Rückwärtsgang: Bei stehendem
Fahrzeug das Kupplungspedal tre‐
ten, den Entriegelungsknopf am
Wählhebel drücken und den Gang
einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Schaltgetriebe 3 116.

16Kurz und bündigAutomatisiertes SchaltgetriebeR:Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus<:Hochschalten im Manuell-Mo‐
dus]:Herunterschalten im Manuell-
Modus
Automatisiertes Schaltgetriebe
3 116.
Losfahren
Vor dem Losfahren prüfen ● Reifendruck und -zustand 3 158,
3 191.
● Motorölstand und Flüssigkeits‐ stände 3 141.
● Alle Scheiben, Spiegel, Außen‐ beleuchtung und Kennzeichen
sind funktionsfähig sowie frei von Schmutz, Schnee und Eis.
● Richtige Einstellung von Spie‐ geln, Sitzen und Sicherheitsgur‐
ten 3 26, 3 33, 3 37.
● Bremsfunktion bei niedriger Ge‐ schwindigkeit, besonders bei
feuchten Bremsen.Motor anlassen
● Schlüssel in Stellung 1 drehen.
● Lenkrad zum Lösen der Lenkrad‐
sperre leicht bewegen.
● Schaltgetriebe: Kupplung und Bremspedal betätigen.
Automatisiertes Schaltgetriebe:
Bremspedal betätigen.
Automatikgetriebe: Bremspedal
betätigen und den Wählhebel auf
P oder N stellen.
● Gaspedal nicht betätigen.
● Schlüssel auf 3 drehen und los‐
lassen.
Motor anlassen 3 110.

Kurz und bündig17Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der Auto‐
stopp unter bestimmten Bedingungen
folgendermaßen aktivieren:
Fahrzeuge mit Schaltgetriebe: ● Kupplungspedal betätigen.
● Wählhebel auf Neutral stellen.
● Kupplungspedal loslassen.
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die Na‐ del auf der Position AUTOSTOP
steht.
Kupplungspedal erneut betätigen, um
den Motor wieder zu starten.
Fahrzeuge mit automatisiertem
Schaltgetriebe:
Wenn das Fahrzeug im Stillstand und das Bremspedal gedrückt ist, wird au‐ tomatisch die Autostopp-Funktion ak‐
tiviert. Die Nadel im Drehzahlmesser
zeigt auf die AUTOSTOP-Position.
Das Bremspedal lösen oder den
Wählhebel aus der Stellung D bewe‐
gen, um den Motor neu zu starten.
Stopp-Start-Automatik 3 111.Abstellen9 Warnung
● Fahrzeug nicht auf entzündba‐
ren Oberflächen abstellen. Die
hohe Temperatur des Abgas‐
systems kann zu einem Ent‐
zünden der Oberfläche führen.
● Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐
lungsknopfes anziehen. Im Ge‐
fälle oder an einer Steigung so
fest wie möglich anziehen.
Gleichzeitig Bremspedal betä‐
tigen, um die Betätigungskräfte
der Parkbremse zu verringern.
● Den Motor ausschalten.
● Wenn das Fahrzeug in der Ebene oder an einer Steigung
steht, vor Abziehen des Zünd‐
schlüssels ersten Gang einle‐
gen. An einer Steigung zusätz‐ lich Vorderräder vom Bordstein
wegdrehen.

18Kurz und bündigWenn das Fahrzeug an einem
Gefälle steht, vor Abziehen des
Zündschlüssels
Rückwärtsgang einlegen. Zu‐
sätzlich Vorderräder zum Bord‐ stein hindrehen.
● Die Fenster und das Schiebe‐ dach schließen.
● Den Zündschlüssel aus dem Zündschloss entfernen. Lenk‐
rad drehen, bis Lenkradsperre
spürbar einrastet.
Bei Fahrzeugen mit automatisier‐
tem Schaltgetriebe kann der
Schlüssel nur abgezogen werden, wenn die Parkbremse betätigt ist.
● Fahrzeug mit e auf der Funkfern‐
bedienung verriegeln.
Diebstahlwarnanlage aktivieren
3 25.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 140.
Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Schlüssel, Verriegelung 3 19, Fahr‐
zeug für längeren Zeitraum abstellen
3 139.
