OPEL KARL 2016.5 Instruktionsbok

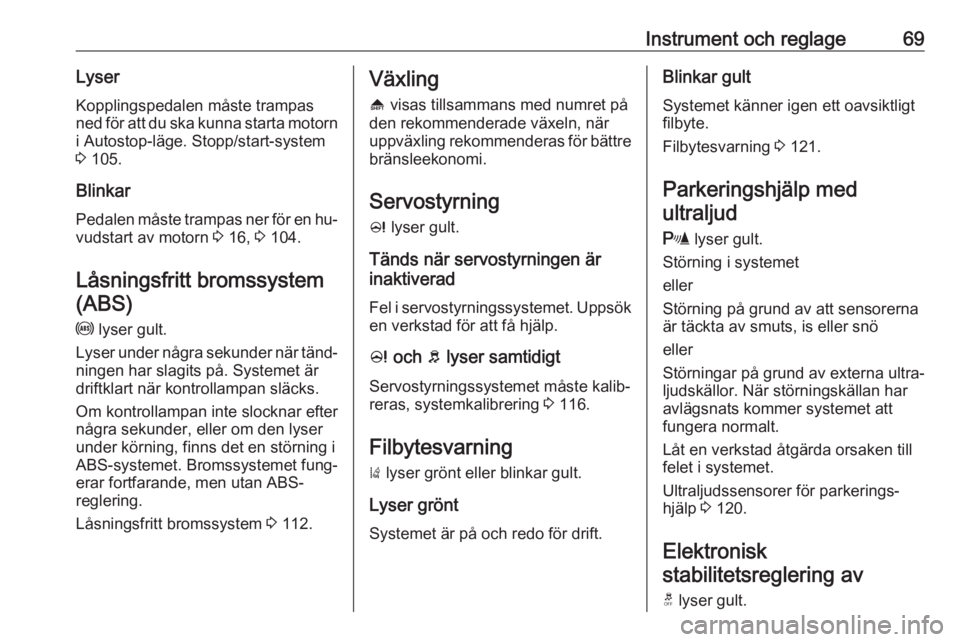

Instrument och reglage69LyserKopplingspedalen måste trampas
ned för att du ska kunna starta motorn
i Autostop-läge. Stopp/start-system
3 105.
Blinkar Pedalen måste trampas ner för en hu‐
vudstart av motorn 3 16, 3 104.
Låsningsfritt bromssystem (ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte slocknar efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS- reglering.
Låsningsfritt bromssystem 3 112.Växling
[ visas tillsammans med numret på
den rekommenderade växeln, när
uppväxling rekommenderas för bättre
bränsleekonomi.
Servostyrning
c lyser gult.
Tänds när servostyrningen är
inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.
c och b lyser samtidigt
Servostyrningssystemet måste kalib‐
reras, systemkalibrering 3 116.
Filbytesvarning ) lyser grönt eller blinkar gult.
Lyser grönt Systemet är på och redo för drift.Blinkar gult
Systemet känner igen ett oavsiktligt
filbyte.
Filbytesvarning 3 121.
Parkeringshjälp med ultraljud
r lyser gult.
Störning i systemet
eller
Störning på grund av att sensorerna
är täckta av smuts, is eller snö
eller
Störningar på grund av externa ultra‐
ljudskällor. När störningskällan har
avlägsnats kommer systemet att
fungera normalt.
Låt en verkstad åtgärda orsaken till
felet i systemet.
Ultraljudssensorer för parkerings‐
hjälp 3 120.
Elektronisk
stabilitetsreglering av
t lyser gult.

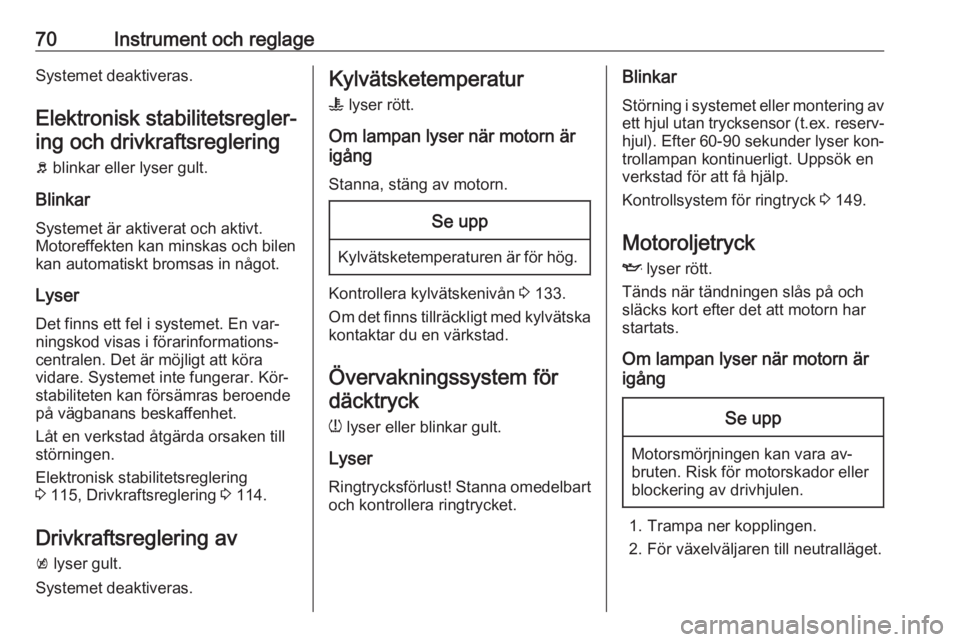

70Instrument och reglageSystemet deaktiveras.
Elektronisk stabilitetsregler‐ ing och drivkraftsreglering
b blinkar eller lyser gult.
Blinkar Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.
Lyser
Det finns ett fel i systemet. En var‐
ningskod visas i förarinformations‐
centralen. Det är möjligt att köra
vidare. Systemet inte fungerar. Kör‐
stabiliteten kan försämras beroende
på vägbanans beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Elektronisk stabilitetsreglering
3 115, Drivkraftsreglering 3 114.
Drivkraftsreglering av
k lyser gult.
Systemet deaktiveras.Kylvätsketemperatur
W lyser rött.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn.Se upp
Kylvätsketemperaturen är för hög.
Kontrollera kylvätskenivån 3 133.
Om det finns tillräckligt med kylvätska kontaktar du en värkstad.
Övervakningssystem fördäcktryck
w lyser eller blinkar gult.
Lyser
Ringtrycksförlust! Stanna omedelbart och kontrollera ringtrycket.
Blinkar
Störning i systemet eller montering avett hjul utan trycksensor ( t.ex. reserv‐
hjul). Efter 60-90 sekunder lyser kon‐
trollampan kontinuerligt. Uppsök en
verkstad för att få hjälp.
Kontrollsystem för ringtryck 3 149.
Motoroljetryck
I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Trampa ner kopplingen.
2. För växelväljaren till neutralläget.

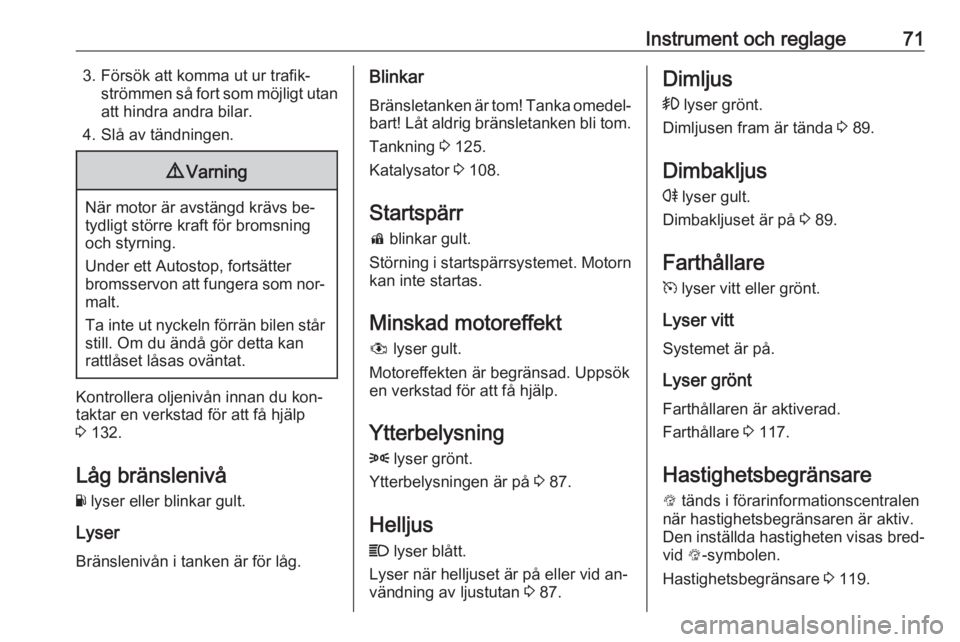

Instrument och reglage713. Försök att komma ut ur trafik‐strömmen så fort som möjligt utanatt hindra andra bilar.
4. Slå av tändningen.9 Varning
När motor är avstängd krävs be‐
tydligt större kraft för bromsning och styrning.
Under ett Autostop, fortsätter
bromsservon att fungera som nor‐
malt.
Ta inte ut nyckeln förrän bilen står still. Om du ändå gör detta kan
rattlåset låsas oväntat.
Kontrollera oljenivån innan du kon‐
taktar en verkstad för att få hjälp
3 132.
Låg bränslenivå
Y lyser eller blinkar gult.
Lyser
Bränslenivån i tanken är för låg.
Blinkar
Bränsletanken är tom! Tanka omedel‐
bart! Låt aldrig bränsletanken bli tom.
Tankning 3 125.
Katalysator 3 108.
Startspärr
d blinkar gult.
Störning i startspärrsystemet. Motorn kan inte startas.
Minskad motoreffekt
# lyser gult.
Motoreffekten är begränsad. Uppsök
en verkstad för att få hjälp.
Ytterbelysning
8 lyser grönt.
Ytterbelysningen är på 3 87.
Helljus
C lyser blått.
Lyser när helljuset är på eller vid an‐
vändning av ljustutan 3 87.Dimljus
> lyser grönt.
Dimljusen fram är tända 3 89.
Dimbakljus
r lyser gult.
Dimbakljuset är på 3 89.
Farthållare
m lyser vitt eller grönt.
Lyser vitt
Systemet är på.
Lyser grönt
Farthållaren är aktiverad. Farthållare 3 117.
Hastighetsbegränsare
L tänds i förarinformationscentralen
när hastighetsbegränsaren är aktiv.
Den inställda hastigheten visas bred‐
vid L-symbolen.
Hastighetsbegränsare 3 119.

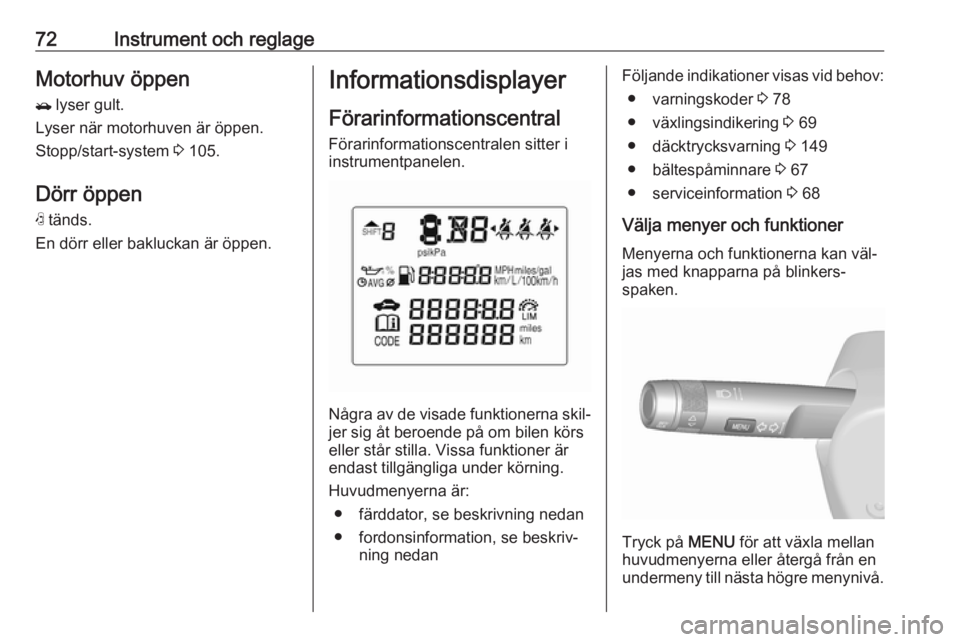

72Instrument och reglageMotorhuv öppen/ lyser gult.
Lyser när motorhuven är öppen.
Stopp/start-system 3 105.
Dörr öppen N tänds.
En dörr eller bakluckan är öppen.Informationsdisplayer
Förarinformationscentral
Förarinformationscentralen sitter i
instrumentpanelen.
Några av de visade funktionerna skil‐
jer sig åt beroende på om bilen körs
eller står stilla. Vissa funktioner är
endast tillgängliga under körning.
Huvudmenyerna är: ● färddator, se beskrivning nedan● fordonsinformation, se beskriv‐ ning nedan
Följande indikationer visas vid behov:
● varningskoder 3 78
● växlingsindikering 3 69
● däcktrycksvarning 3 149
● bältespåminnare 3 67
● serviceinformation 3 68
Välja menyer och funktioner Menyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken.
Tryck på MENU för att växla mellan
huvudmenyerna eller återgå från en
undermeny till nästa högre menynivå.

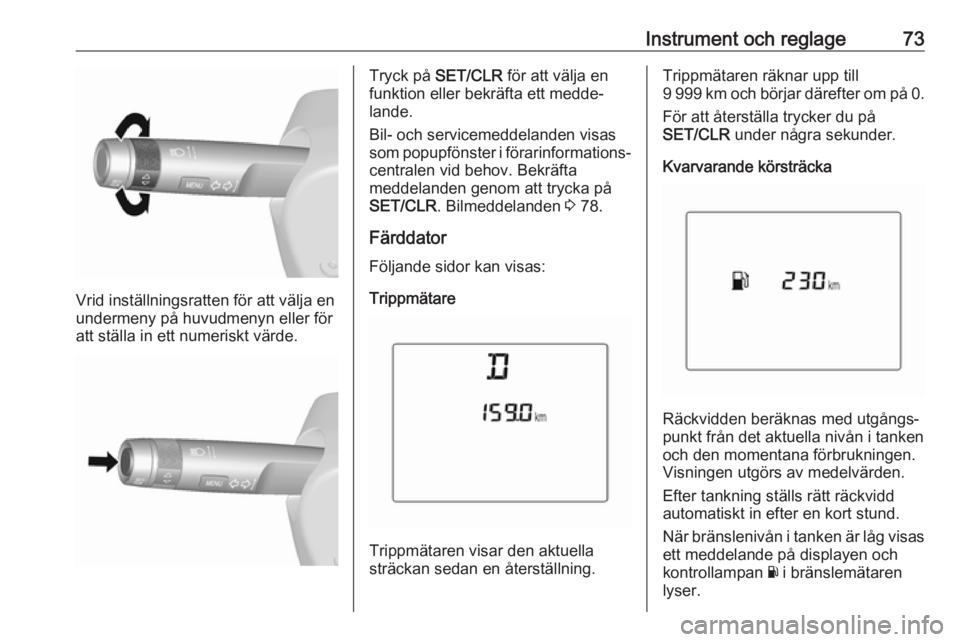

Instrument och reglage73
Vrid inställningsratten för att välja en
undermeny på huvudmenyn eller för
att ställa in ett numeriskt värde.
Tryck på SET/CLR för att välja en
funktion eller bekräfta ett medde‐
lande.
Bil- och servicemeddelanden visas
som popupfönster i förarinformations‐ centralen vid behov. Bekräfta
meddelanden genom att trycka på
SET/CLR . Bilmeddelanden 3 78.
Färddator Följande sidor kan visas:
Trippmätare
Trippmätaren visar den aktuella
sträckan sedan en återställning.
Trippmätaren räknar upp till
9 999 km och börjar därefter om på 0.
För att återställa trycker du på
SET/CLR under några sekunder.
Kvarvarande körsträcka
Räckvidden beräknas med utgångs‐
punkt från det aktuella nivån i tanken
och den momentana förbrukningen. Visningen utgörs av medelvärden.
Efter tankning ställs rätt räckvidd
automatiskt in efter en kort stund.
När bränslenivån i tanken är låg visas
ett meddelande på displayen och
kontrollampan Y i bränslemätaren
lyser.

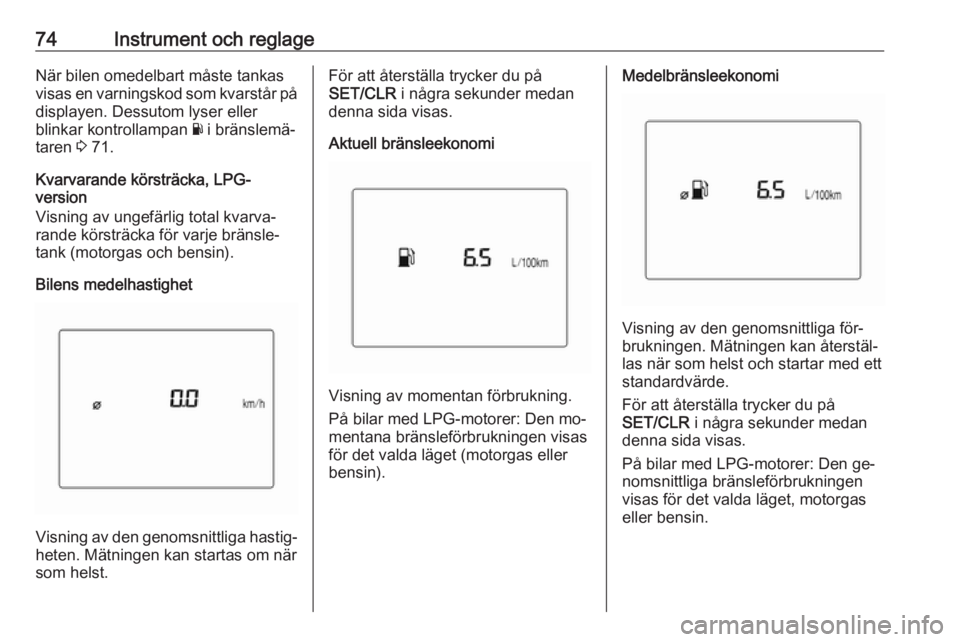

74Instrument och reglageNär bilen omedelbart måste tankas
visas en varningskod som kvarstår på displayen. Dessutom lyser eller
blinkar kontrollampan Y i bränslemä‐
taren 3 71.
Kvarvarande körsträcka, LPG-
version
Visning av ungefärlig total kvarva‐
rande körsträcka för varje bränsle‐
tank (motorgas och bensin).
Bilens medelhastighet
Visning av den genomsnittliga hastig‐ heten. Mätningen kan startas om när
som helst.
För att återställa trycker du på
SET/CLR i några sekunder medan
denna sida visas.
Aktuell bränsleekonomi
Visning av momentan förbrukning.
På bilar med LPG-motorer: Den mo‐
mentana bränsleförbrukningen visas
för det valda läget (motorgas eller
bensin).
Medelbränsleekonomi
Visning av den genomsnittliga för‐
brukningen. Mätningen kan återstäl‐
las när som helst och startar med ett
standardvärde.
För att återställa trycker du på
SET/CLR i några sekunder medan
denna sida visas.
På bilar med LPG-motorer: Den ge‐
nomsnittliga bränsleförbrukningen
visas för det valda läget, motorgas
eller bensin.

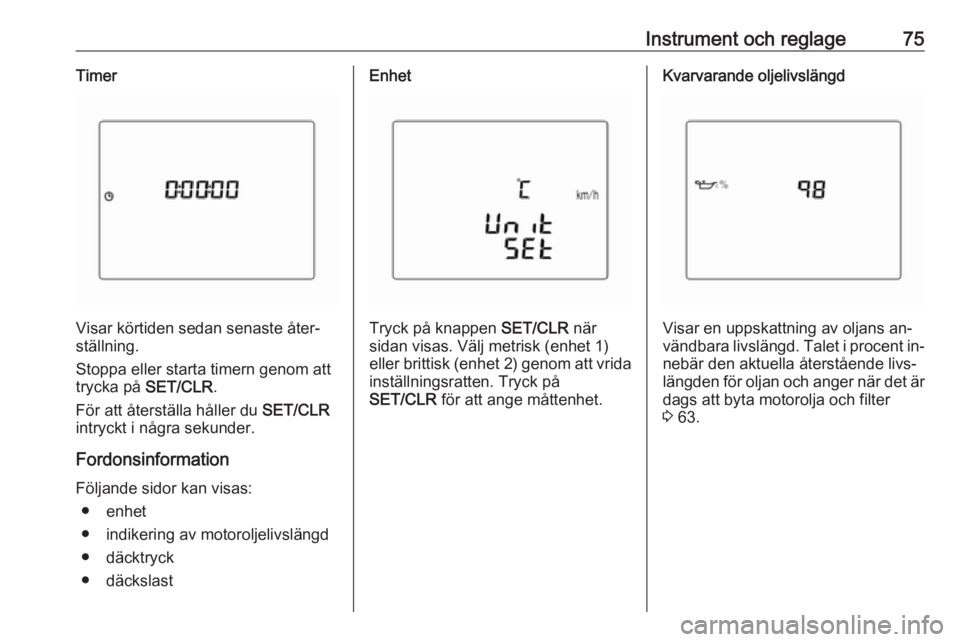

Instrument och reglage75Timer
Visar körtiden sedan senaste åter‐
ställning.
Stoppa eller starta timern genom att
trycka på SET/CLR.
För att återställa håller du SET/CLR
intryckt i några sekunder.
Fordonsinformation Följande sidor kan visas: ● enhet
● indikering av motoroljelivslängd
● däcktryck
● däckslast
Enhet
Tryck på knappen SET/CLR när
sidan visas. Välj metrisk (enhet 1) eller brittisk (enhet 2) genom att vrida
inställningsratten. Tryck på
SET/CLR för att ange måttenhet.
Kvarvarande oljelivslängd
Visar en uppskattning av oljans an‐
vändbara livslängd. Talet i procent in‐
nebär den aktuella återstående livs‐
längden för oljan och anger när det är dags att byta motorolja och filter
3 63.

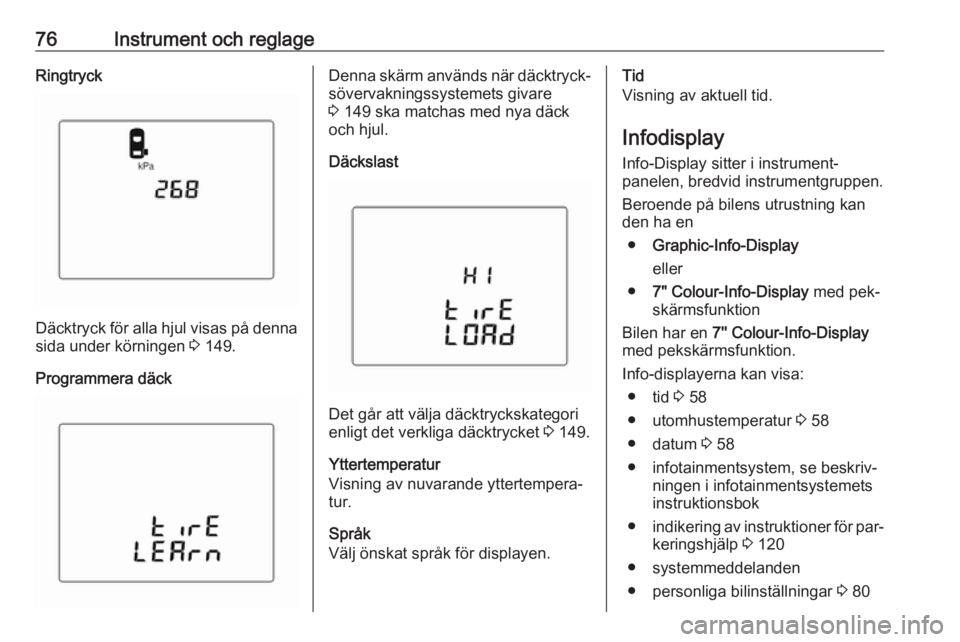

76Instrument och reglageRingtryck
Däcktryck för alla hjul visas på dennasida under körningen 3 149.
Programmera däck
Denna skärm används när däcktryck‐ sövervakningssystemets givare
3 149 ska matchas med nya däck
och hjul.
Däckslast
Det går att välja däcktryckskategori
enligt det verkliga däcktrycket 3 149.
Yttertemperatur
Visning av nuvarande yttertempera‐
tur.
Språk
Välj önskat språk för displayen.
Tid
Visning av aktuell tid.
Infodisplay Info-Display sitter i instrument‐
panelen, bredvid instrumentgruppen.
Beroende på bilens utrustning kan
den ha en
● Graphic-Info-Display
eller
● 7" Colour-Info-Display med pek‐
skärmsfunktion
Bilen har en 7'' Colour-Info-Display
med pekskärmsfunktion.
Info-displayerna kan visa: ● tid 3 58
● utomhustemperatur 3 58
● datum 3 58
● infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets
instruktionsbok
● indikering av instruktioner för par‐
keringshjälp 3 120
● systemmeddelanden
● personliga bilinställningar 3 80

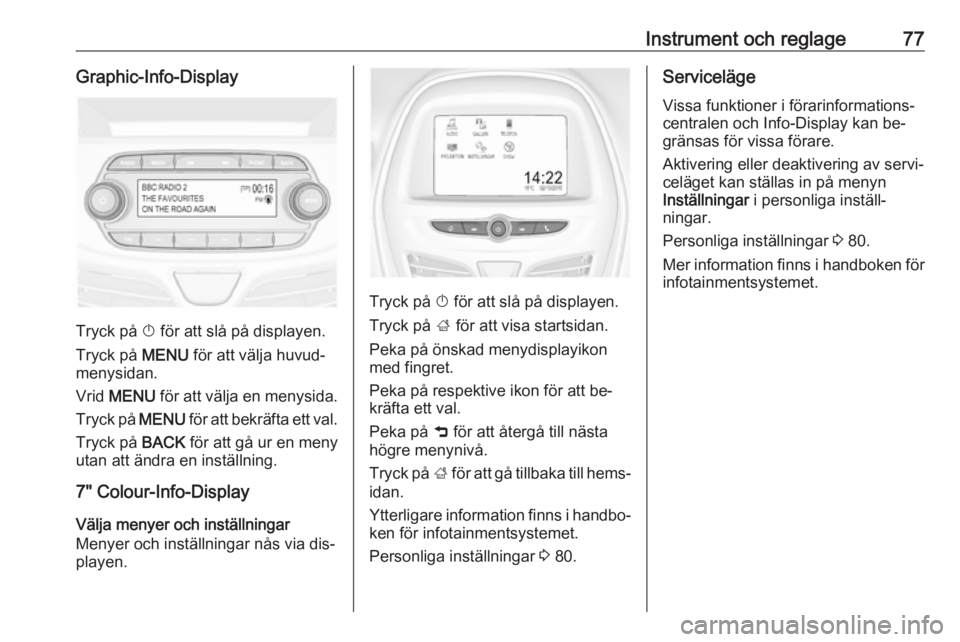

Instrument och reglage77Graphic-Info-Display
Tryck på X för att slå på displayen.
Tryck på MENU för att välja huvud‐
menysidan.
Vrid MENU för att välja en menysida.
Tryck på MENU för att bekräfta ett val.
Tryck på BACK för att gå ur en meny
utan att ändra en inställning.
7" Colour-Info-Display
Välja menyer och inställningar
Menyer och inställningar nås via dis‐
playen.
Tryck på X för att slå på displayen.
Tryck på ; för att visa startsidan.
Peka på önskad menydisplayikon
med fingret.
Peka på respektive ikon för att be‐
kräfta ett val.
Peka på 9 för att återgå till nästa
högre menynivå.
Tryck på ; för att gå tillbaka till hems‐
idan.
Ytterligare information finns i handbo‐
ken för infotainmentsystemet.
Personliga inställningar 3 80.
Serviceläge
Vissa funktioner i förarinformations‐
centralen och Info-Display kan be‐
gränsas för vissa förare.
Aktivering eller deaktivering av servi‐
celäget kan ställas in på menyn
Inställningar i personliga inställ‐
ningar.
Personliga inställningar 3 80.
Mer information finns i handboken för infotainmentsystemet.

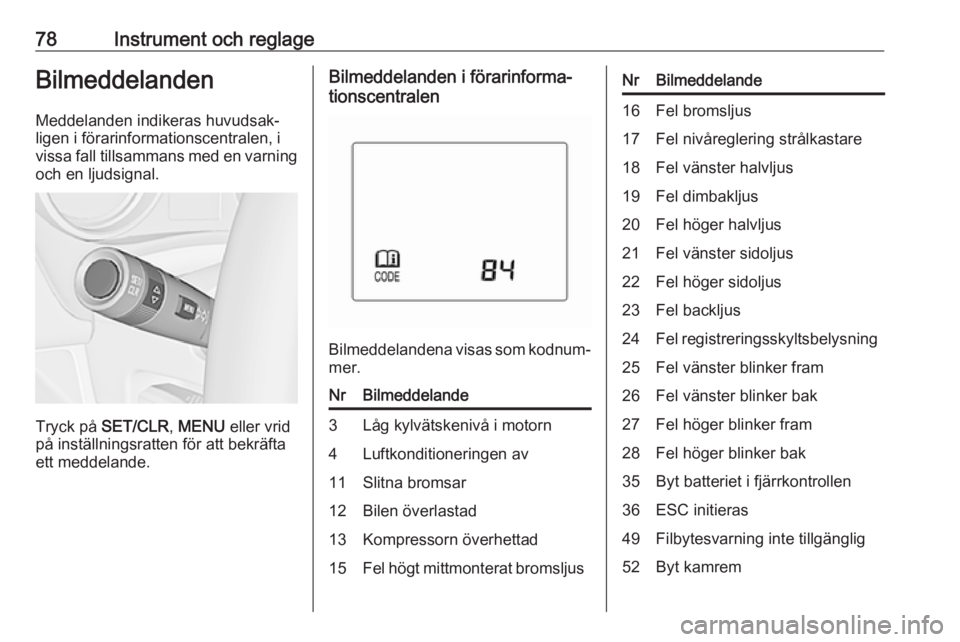

78Instrument och reglageBilmeddelandenMeddelanden indikeras huvudsak‐
ligen i förarinformationscentralen, i
vissa fall tillsammans med en varning och en ljudsignal.
Tryck på SET/CLR , MENU eller vrid
på inställningsratten för att bekräfta
ett meddelande.
Bilmeddelanden i förarinforma‐
tionscentralen
Bilmeddelandena visas som kodnum‐ mer.
NrBilmeddelande3Låg kylvätskenivå i motorn4Luftkonditioneringen av11Slitna bromsar12Bilen överlastad13Kompressorn överhettad15Fel högt mittmonterat bromsljusNrBilmeddelande16Fel bromsljus17Fel nivåreglering strålkastare18Fel vänster halvljus19Fel dimbakljus20Fel höger halvljus21Fel vänster sidoljus22Fel höger sidoljus23Fel backljus24Fel registreringsskyltsbelysning25Fel vänster blinker fram26Fel vänster blinker bak27Fel höger blinker fram28Fel höger blinker bak35Byt batteriet i fjärrkontrollen36ESC initieras49Filbytesvarning inte tillgänglig52Byt kamrem
