OPEL KARL 2016.5 Manual de Instrucciones (in Spanish)

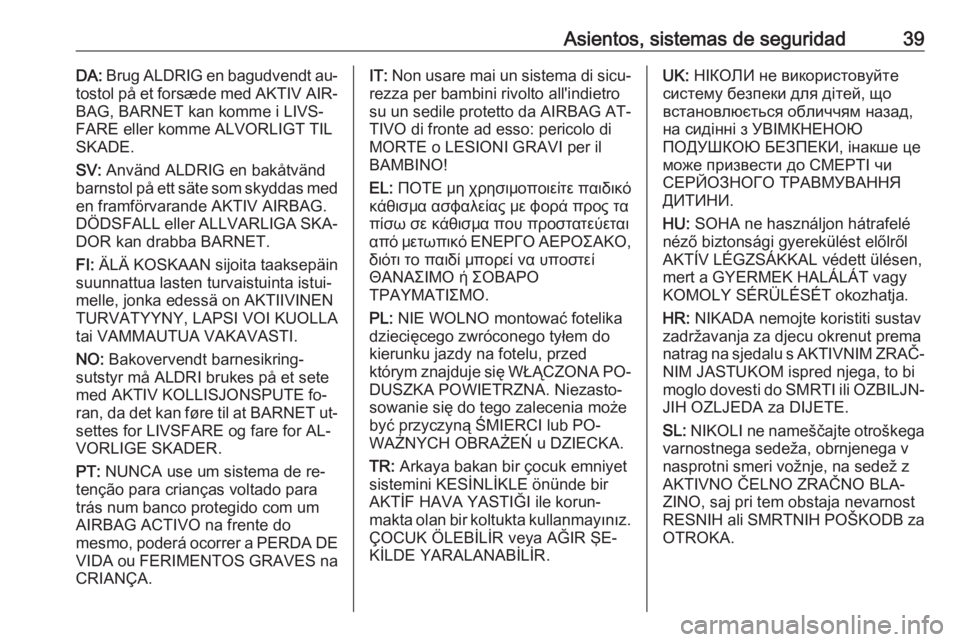

Asientos, sistemas de seguridad39DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme i LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐
DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikring‐
sutstyr må ALDRI brukes på et sete
med AKTIV KOLLISJONSPUTE fo‐
ran, da det kan føre til at BARNET ut‐ settes for LIVSFARE og fare for AL‐
VORLIGE SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA PO‐ DUSZKA POWIETRZNA. Niezasto‐
sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub PO‐
WAŻNYCH OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za OTROKA.

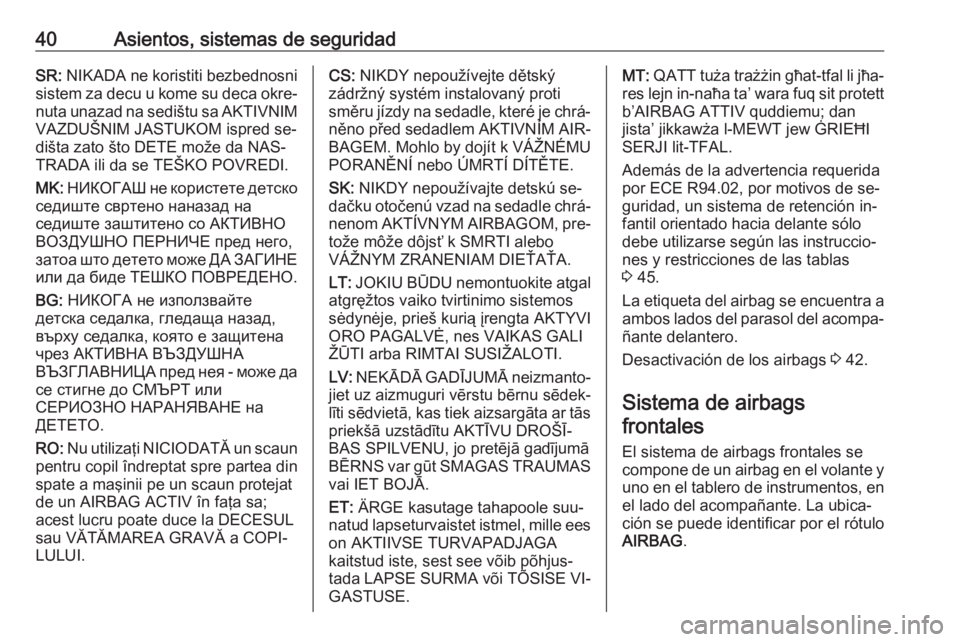

40Asientos, sistemas de seguridadSR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred se‐
dišta zato što DETE može da NAS‐
TRADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE VI‐ GASTUSE.MT: QATT tuża trażżin għat-tfal li jħa‐
res lejn in-naħa ta’ wara fuq sit protett
b’AIRBAG ATTIV quddiemu; dan
jista’ jikkawża l-MEWT jew ĠRIEĦI
SERJI lit-TFAL.
Además de la advertencia requerida
por ECE R94.02, por motivos de se‐
guridad, un sistema de retención in‐
fantil orientado hacia delante sólo
debe utilizarse según las instruccio‐
nes y restricciones de las tablas
3 45.
La etiqueta del airbag se encuentra a
ambos lados del parasol del acompa‐ ñante delantero.
Desactivación de los airbags 3 42.
Sistema de airbags frontales
El sistema de airbags frontales se
compone de un airbag en el volante y
uno en el tablero de instrumentos, en el lado del acompañante. La ubica‐
ción se puede identificar por el rótulo
AIRBAG .

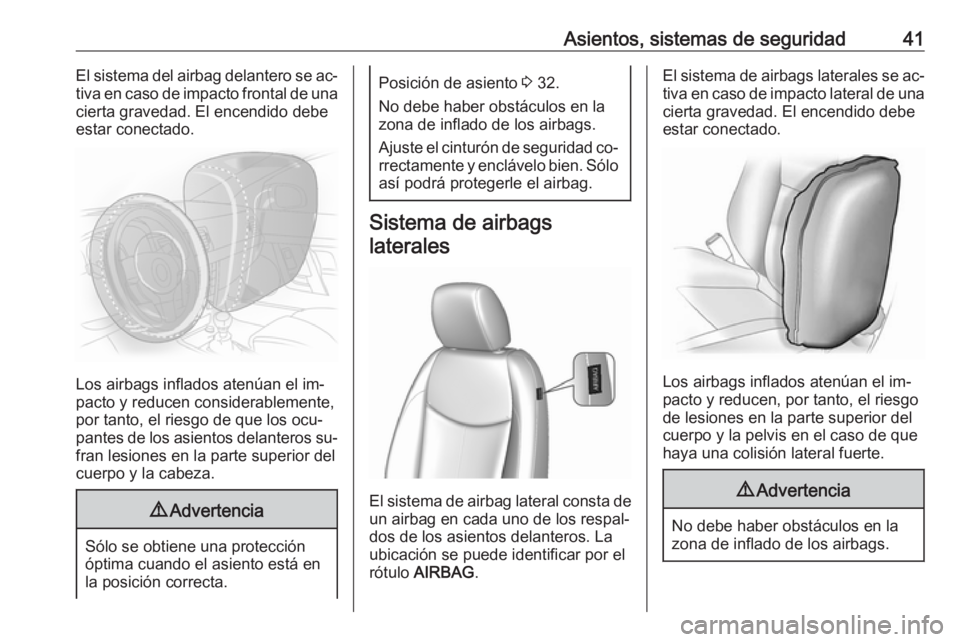

Asientos, sistemas de seguridad41El sistema del airbag delantero se ac‐
tiva en caso de impacto frontal de una
cierta gravedad. El encendido debe
estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen considerablemente,
por tanto, el riesgo de que los ocu‐
pantes de los asientos delanteros su‐
fran lesiones en la parte superior del
cuerpo y la cabeza.
9 Advertencia
Sólo se obtiene una protección
óptima cuando el asiento está en
la posición correcta.
Posición de asiento 3 32.
No debe haber obstáculos en la
zona de inflado de los airbags.
Ajuste el cinturón de seguridad co‐ rrectamente y enclávelo bien. Sólo así podrá protegerle el airbag.
Sistema de airbags
laterales
El sistema de airbag lateral consta de un airbag en cada uno de los respal‐
dos de los asientos delanteros. La
ubicación se puede identificar por el
rótulo AIRBAG .
El sistema de airbags laterales se ac‐
tiva en caso de impacto lateral de una
cierta gravedad. El encendido debe
estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la parte superior del
cuerpo y la pelvis en el caso de que
haya una colisión lateral fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.

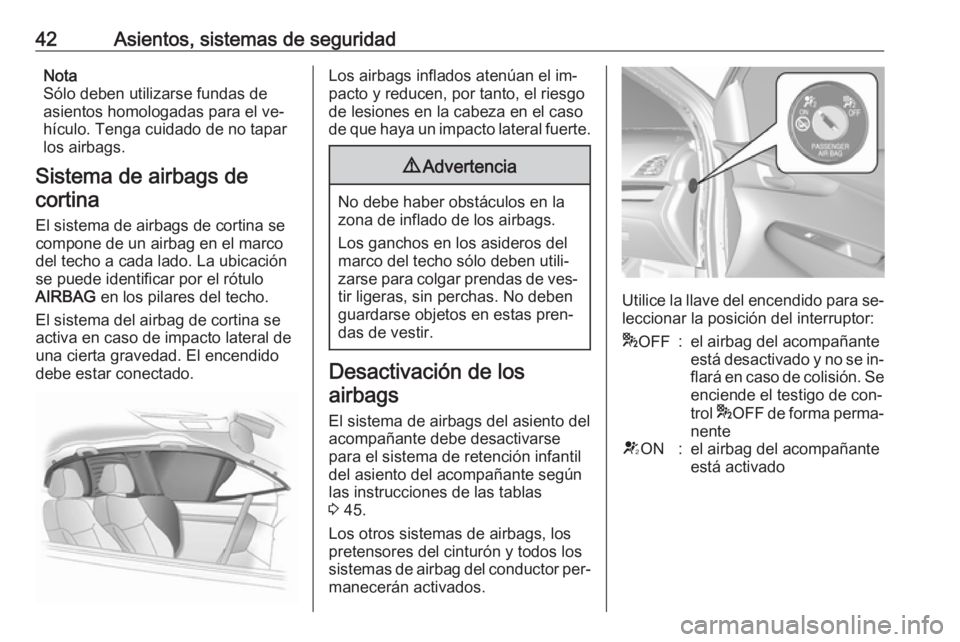

42Asientos, sistemas de seguridadNota
Sólo deben utilizarse fundas de
asientos homologadas para el ve‐
hículo. Tenga cuidado de no tapar
los airbags.
Sistema de airbags de cortina
El sistema de airbags de cortina se
compone de un airbag en el marco
del techo a cada lado. La ubicación
se puede identificar por el rótulo
AIRBAG en los pilares del techo.
El sistema del airbag de cortina se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la cabeza en el caso
de que haya un impacto lateral fuerte.9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Los ganchos en los asideros del
marco del techo sólo deben utili‐
zarse para colgar prendas de ves‐
tir ligeras, sin perchas. No deben
guardarse objetos en estas pren‐
das de vestir.
Desactivación de los
airbags
El sistema de airbags del asiento del
acompañante debe desactivarse
para el sistema de retención infantil
del asiento del acompañante según
las instrucciones de las tablas
3 45.
Los otros sistemas de airbags, los
pretensores del cinturón y todos los
sistemas de airbag del conductor per‐
manecerán activados.
Utilice la llave del encendido para se‐ leccionar la posición del interruptor:
* OFF:el airbag del acompañante
está desactivado y no se in‐ flará en caso de colisión. Seenciende el testigo de con‐
trol *OFF de forma perma‐
nenteV ON:el airbag del acompañante
está activado

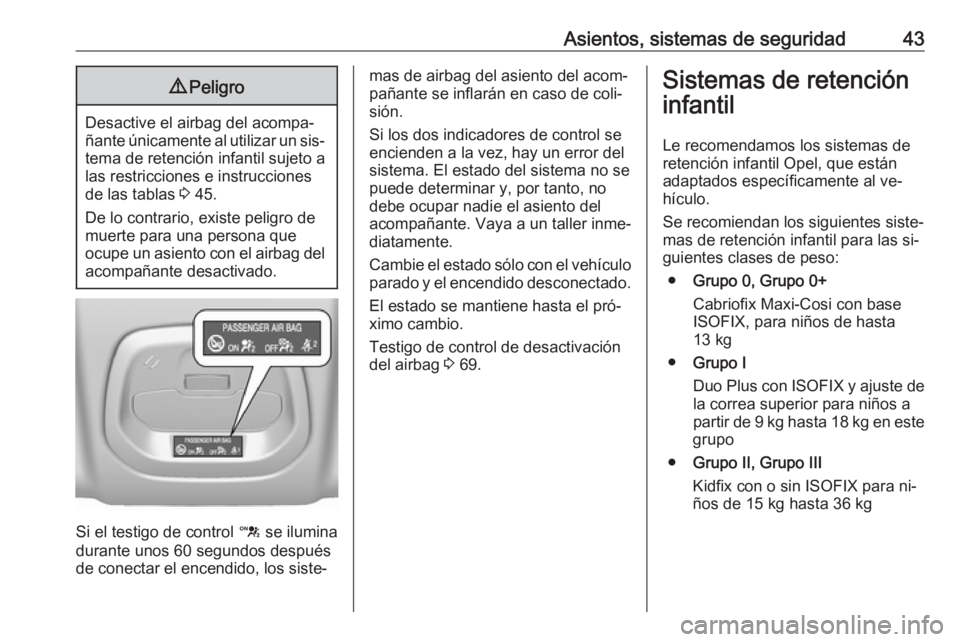

Asientos, sistemas de seguridad439Peligro
Desactive el airbag del acompa‐
ñante únicamente al utilizar un sis‐ tema de retención infantil sujeto a
las restricciones e instrucciones
de las tablas 3 45.
De lo contrario, existe peligro de
muerte para una persona que
ocupe un asiento con el airbag del acompañante desactivado.
Si el testigo de control d se ilumina
durante unos 60 segundos después
de conectar el encendido, los siste‐
mas de airbag del asiento del acom‐
pañante se inflarán en caso de coli‐
sión.
Si los dos indicadores de control se encienden a la vez, hay un error del
sistema. El estado del sistema no se
puede determinar y, por tanto, no
debe ocupar nadie el asiento del
acompañante. Vaya a un taller inme‐
diatamente.
Cambie el estado sólo con el vehículo parado y el encendido desconectado.
El estado se mantiene hasta el pró‐
ximo cambio.
Testigo de control de desactivación
del airbag 3 69.Sistemas de retención
infantil
Le recomendamos los sistemas de retención infantil Opel, que están
adaptados específicamente al ve‐
hículo.
Se recomiendan los siguientes siste‐
mas de retención infantil para las si‐
guientes clases de peso:
● Grupo 0, Grupo 0+
Cabriofix Maxi-Cosi con base
ISOFIX, para niños de hasta
13 kg
● Grupo I
Duo Plus con ISOFIX y ajuste de
la correa superior para niños a partir de 9 kg hasta 18 kg en este
grupo
● Grupo II, Grupo III
Kidfix con o sin ISOFIX para ni‐ ños de 15 kg hasta 36 kg

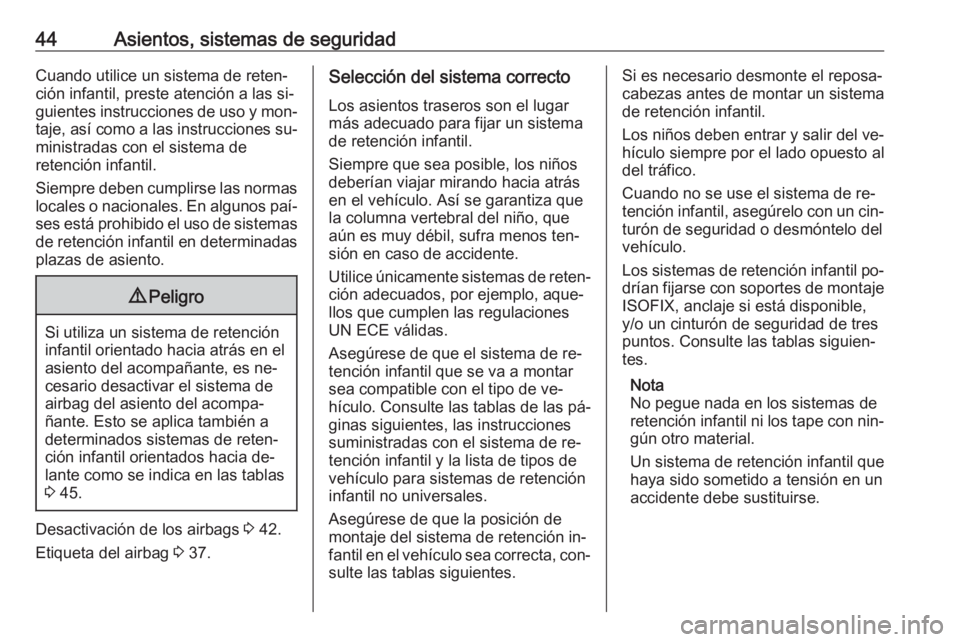

44Asientos, sistemas de seguridadCuando utilice un sistema de reten‐
ción infantil, preste atención a las si‐
guientes instrucciones de uso y mon‐ taje, así como a las instrucciones su‐
ministradas con el sistema de
retención infantil.
Siempre deben cumplirse las normas
locales o nacionales. En algunos paí‐ ses está prohibido el uso de sistemasde retención infantil en determinadas
plazas de asiento.9 Peligro
Si utiliza un sistema de retención
infantil orientado hacia atrás en el
asiento del acompañante, es ne‐
cesario desactivar el sistema de
airbag del asiento del acompa‐
ñante. Esto se aplica también a
determinados sistemas de reten‐
ción infantil orientados hacia de‐
lante como se indica en las tablas 3 45.
Desactivación de los airbags 3 42.
Etiqueta del airbag 3 37.
Selección del sistema correcto
Los asientos traseros son el lugarmás adecuado para fijar un sistema
de retención infantil.
Siempre que sea posible, los niños
deberían viajar mirando hacia atrás
en el vehículo. Así se garantiza que
la columna vertebral del niño, que
aún es muy débil, sufra menos ten‐
sión en caso de accidente.
Utilice únicamente sistemas de reten‐
ción adecuados, por ejemplo, aque‐
llos que cumplen las regulaciones
UN ECE válidas.
Asegúrese de que el sistema de re‐
tención infantil que se va a montar sea compatible con el tipo de ve‐
hículo. Consulte las tablas de las pá‐
ginas siguientes, las instrucciones
suministradas con el sistema de re‐
tención infantil y la lista de tipos de
vehículo para sistemas de retención
infantil no universales.
Asegúrese de que la posición de
montaje del sistema de retención in‐
fantil en el vehículo sea correcta, con‐ sulte las tablas siguientes.Si es necesario desmonte el reposa‐
cabezas antes de montar un sistema
de retención infantil.
Los niños deben entrar y salir del ve‐
hículo siempre por el lado opuesto al
del tráfico.
Cuando no se use el sistema de re‐
tención infantil, asegúrelo con un cin‐
turón de seguridad o desmóntelo del
vehículo.
Los sistemas de retención infantil po‐ drían fijarse con soportes de montaje ISOFIX, anclaje si está disponible,
y/o un cinturón de seguridad de tres
puntos. Consulte las tablas siguien‐
tes.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con nin‐
gún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.

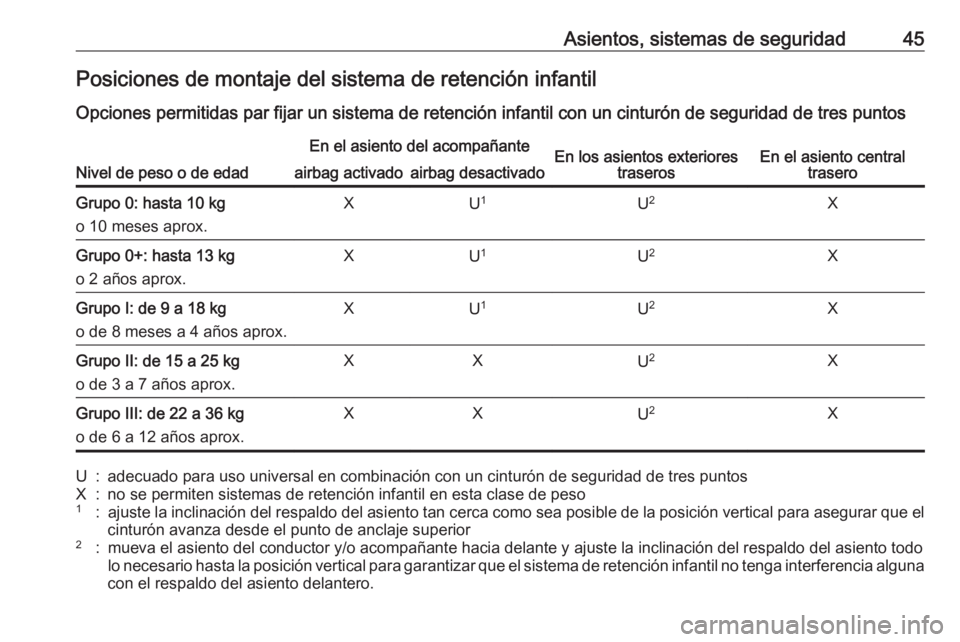

Asientos, sistemas de seguridad45Posiciones de montaje del sistema de retención infantil
Opciones permitidas par fijar un sistema de retención infantil con un cinturón de seguridad de tres puntos
Nivel de peso o de edad
En el asiento del acompañanteEn los asientos exteriores traserosEn el asiento centraltraseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kg
o 10 meses aprox.XU 1U 2XGrupo 0+: hasta 13 kg
o 2 años aprox.XU 1U2XGrupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XU 1U2XGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.XXU 2XGrupo III: de 22 a 36 kg
o de 6 a 12 años aprox.XXU 2XU:adecuado para uso universal en combinación con un cinturón de seguridad de tres puntosX:no se permiten sistemas de retención infantil en esta clase de peso1:ajuste la inclinación del respaldo del asiento tan cerca como sea posible de la posición vertical para asegurar que el
cinturón avanza desde el punto de anclaje superior2:mueva el asiento del conductor y/o acompañante hacia delante y ajuste la inclinación del respaldo del asiento todo
lo necesario hasta la posición vertical para garantizar que el sistema de retención infantil no tenga interferencia alguna
con el respaldo del asiento delantero.

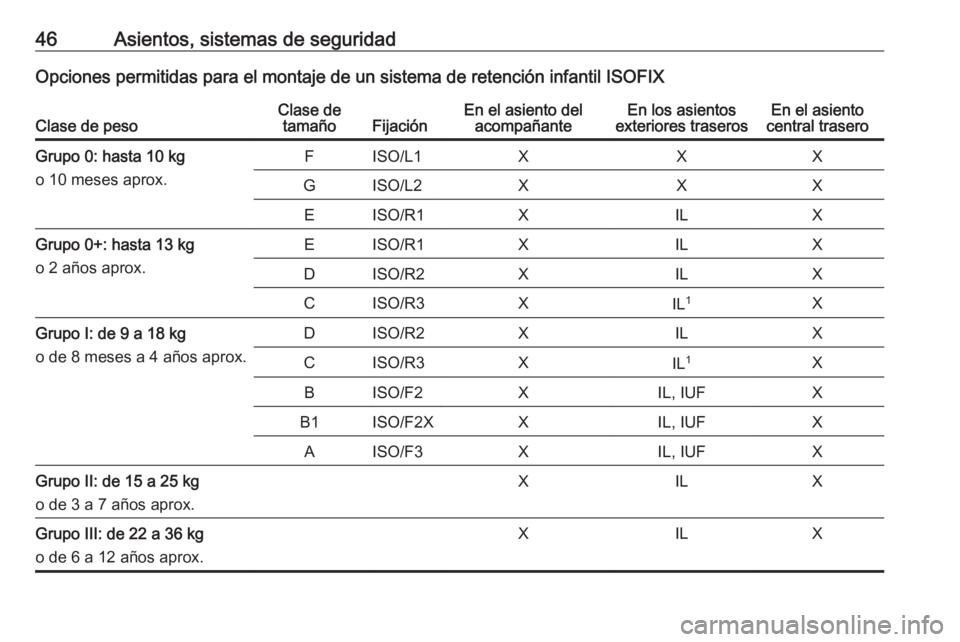

46Asientos, sistemas de seguridadOpciones permitidas para el montaje de un sistema de retención infantil ISOFIXClase de pesoClase detamañoFijaciónEn el asiento del acompañanteEn los asientos
exteriores traserosEn el asiento
central traseroGrupo 0: hasta 10 kg
o 10 meses aprox.FISO/L1XXXGISO/L2XXXEISO/R1XILXGrupo 0+: hasta 13 kg
o 2 años aprox.EISO/R1XILXDISO/R2XILXCISO/R3XIL 1XGrupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.DISO/R2XILXCISO/R3XIL 1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.XILXGrupo III: de 22 a 36 kg
o de 6 a 12 años aprox.XILX

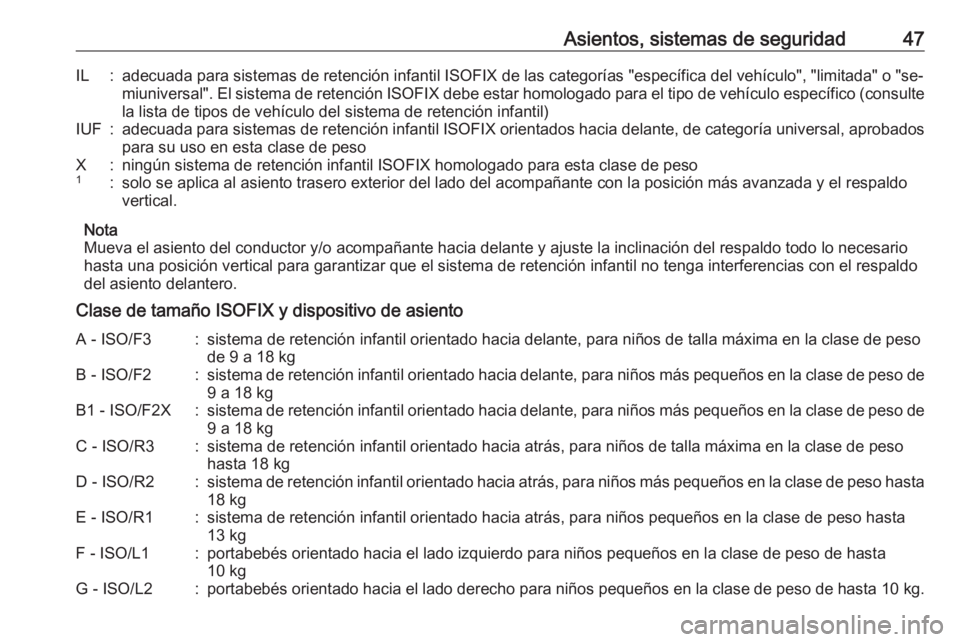

Asientos, sistemas de seguridad47IL:adecuada para sistemas de retención infantil ISOFIX de las categorías "específica del vehículo", "limitada" o "se‐miuniversal". El sistema de retención ISOFIX debe estar homologado para el tipo de vehículo específico (consulte
la lista de tipos de vehículo del sistema de retención infantil)IUF:adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de pesoX:ningún sistema de retención infantil ISOFIX homologado para esta clase de peso1:solo se aplica al asiento trasero exterior del lado del acompañante con la posición más avanzada y el respaldo
vertical.
Nota
Mueva el asiento del conductor y/o acompañante hacia delante y ajuste la inclinación del respaldo todo lo necesario
hasta una posición vertical para garantizar que el sistema de retención infantil no tenga interferencias con el respaldo
del asiento delantero.
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso de 9 a 18 kgB - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kgB1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kgC - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso
hasta 18 kgD - ISO/R2:sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kgE - ISO/R1:sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta13 kgF - ISO/L1:portabebés orientado hacia el lado izquierdo para niños pequeños en la clase de peso de hasta
10 kgG - ISO/L2:portabebés orientado hacia el lado derecho para niños pequeños en la clase de peso de hasta 10 kg.

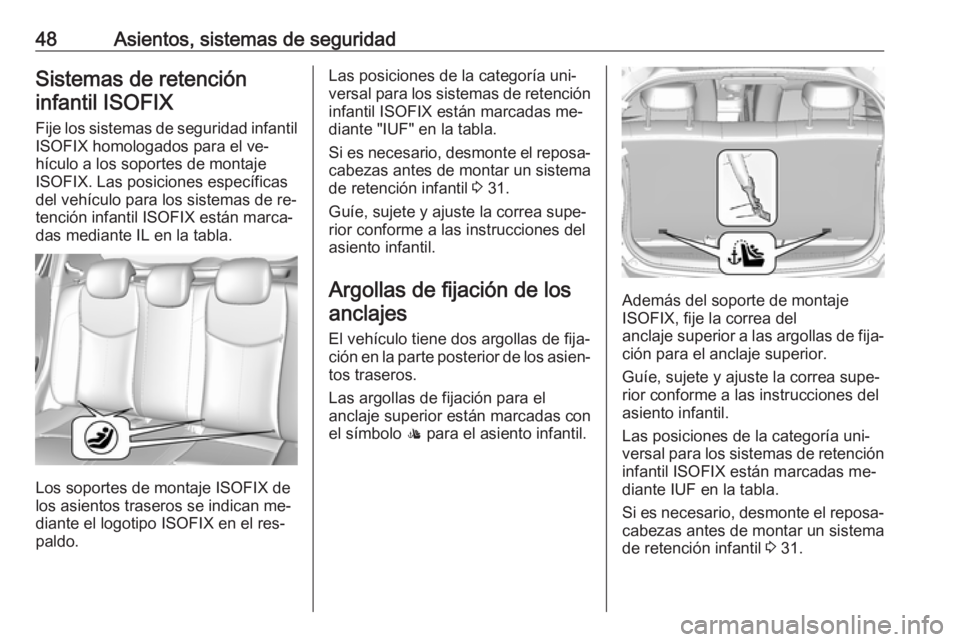

48Asientos, sistemas de seguridadSistemas de retencióninfantil ISOFIX
Fije los sistemas de seguridad infantil ISOFIX homologados para el ve‐
hículo a los soportes de montaje
ISOFIX. Las posiciones específicas
del vehículo para los sistemas de re‐
tención infantil ISOFIX están marca‐
das mediante IL en la tabla.
Los soportes de montaje ISOFIX de
los asientos traseros se indican me‐
diante el logotipo ISOFIX en el res‐
paldo.
Las posiciones de la categoría uni‐
versal para los sistemas de retención infantil ISOFIX están marcadas me‐
diante "IUF" en la tabla.
Si es necesario, desmonte el reposa‐ cabezas antes de montar un sistema
de retención infantil 3 31.
Guíe, sujete y ajuste la correa supe‐
rior conforme a las instrucciones del
asiento infantil.
Argollas de fijación de los anclajes
El vehículo tiene dos argollas de fija‐
ción en la parte posterior de los asien‐
tos traseros.
Las argollas de fijación para el
anclaje superior están marcadas con el símbolo : para el asiento infantil.
Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior.
Guíe, sujete y ajuste la correa supe‐
rior conforme a las instrucciones del
asiento infantil.
Las posiciones de la categoría uni‐
versal para los sistemas de retención infantil ISOFIX están marcadas me‐
diante IUF en la tabla.
Si es necesario, desmonte el reposa‐ cabezas antes de montar un sistema
de retención infantil 3 31.
