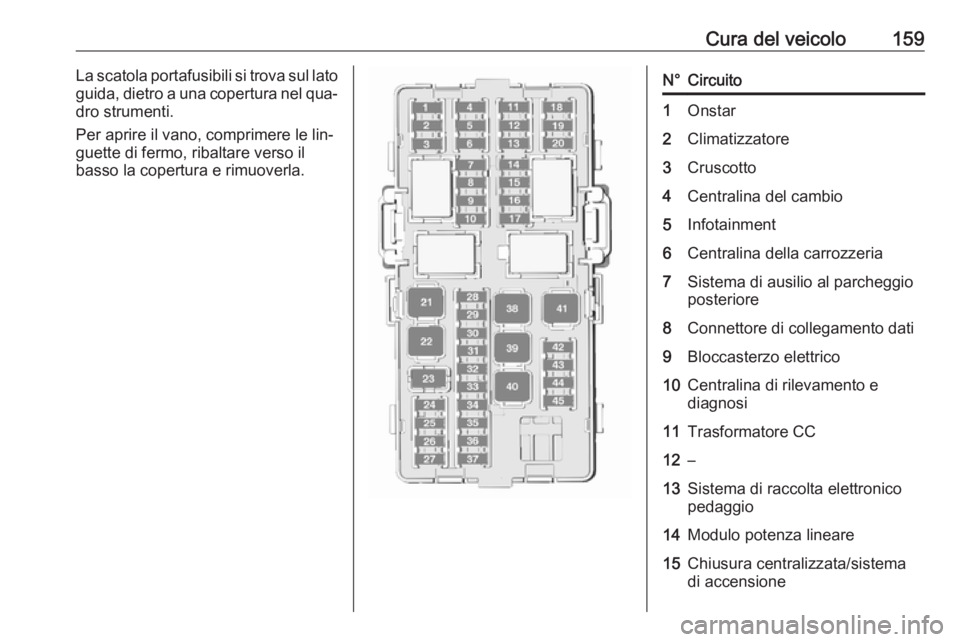

Cura del veicolo159La scatola portafusibili si trova sul lato
guida, dietro a una copertura nel qua‐ dro strumenti.
Per aprire il vano, comprimere le lin‐
guette di fermo, ribaltare verso il
basso la copertura e rimuoverla.N°Circuito1Onstar2Climatizzatore3Cruscotto4Centralina del cambio5Infotainment6Centralina della carrozzeria7Sistema di ausilio al parcheggio
posteriore8Connettore di collegamento dati9Bloccasterzo elettrico10Centralina di rilevamento e
diagnosi11Trasformatore CC12–13Sistema di raccolta elettronico
pedaggio14Modulo potenza lineare15Chiusura centralizzata/sistema
di accensione

160Cura del veicoloN°Circuito16Sistema di accensione17allarme collisione anteriore18Cruscotto19Indicazione allarme collisione
anteriore20Regolazione profondità luci21Alzacristalli elettrici anteriori22Alzacristalli elettrici posteriori23–24Modulo cambio manuale auto‐
matizzato25Presa di alimentazione ausiliaria26Tettuccio apribile27–28Centralina della carrozzeria 829Centralina della carrozzeria 730Centralina della carrozzeria 631Centralina della carrozzeria 5N°Circuito32Centralina della carrozzeria 433Centralina della carrozzeria 334Centralina della carrozzeria 235Centralina della carrozzeria 1
–36Sistema di accensione37LED comandi al volante38–39Logistica/trasformatore CC40Alzacristallo elettrico lato guida41Ventilatore42Riscaldamento sedile, anteriore43Modulo climatizzatore44Volante riscaldato45Centralina della carrozzeria 2Attrezzi per il veicolo
Attrezzi
Veicoli con kit di riparazione dei
pneumatici
Gli attrezzi per il veicolo si trovano nel vano sotto la copertura del pianale nel
vano di carico assieme al kit di ripa‐
razione dei pneumatici.

Cura del veicolo161Veicoli con ruota di scorta

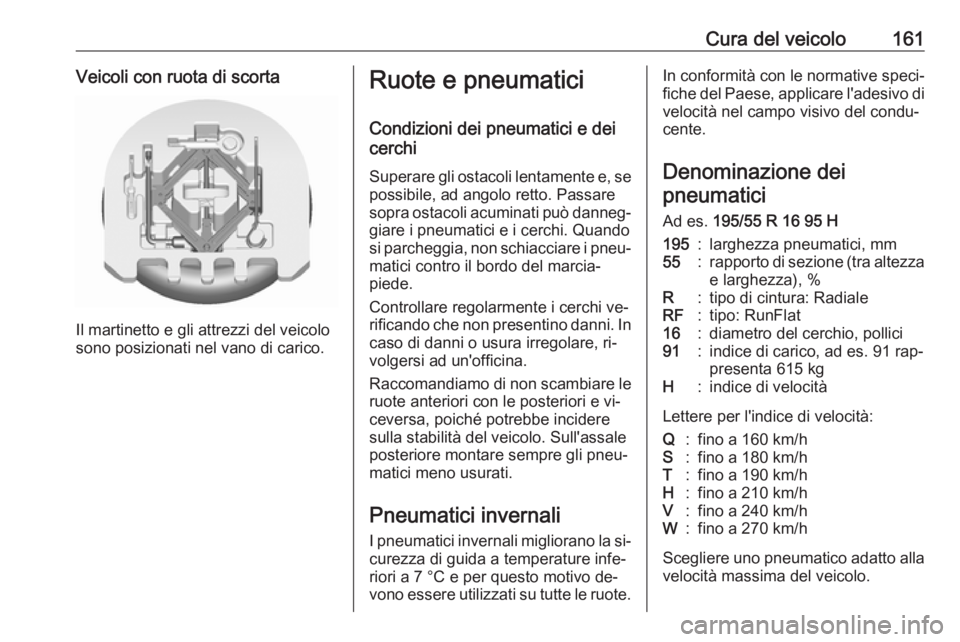

Il martinetto e gli attrezzi del veicolo
sono posizionati nel vano di carico.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Raccomandiamo di non scambiare le
ruote anteriori con le posteriori e vi‐
ceversa, poiché potrebbe incidere
sulla stabilità del veicolo. Sull'assale
posteriore montare sempre gli pneu‐
matici meno usurati.
Pneumatici invernaliI pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐ vono essere utilizzati su tutte le ruote.In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di
velocità nel campo visivo del condu‐
cente.
Denominazione dei pneumatici
Ad es. 195/55 R 16 95 H195:larghezza pneumatici, mm55:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: RadialeRF:tipo: RunFlat16:diametro del cerchio, pollici91:indice di carico, ad es. 91 rap‐
presenta 615 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla velocità massima del veicolo.

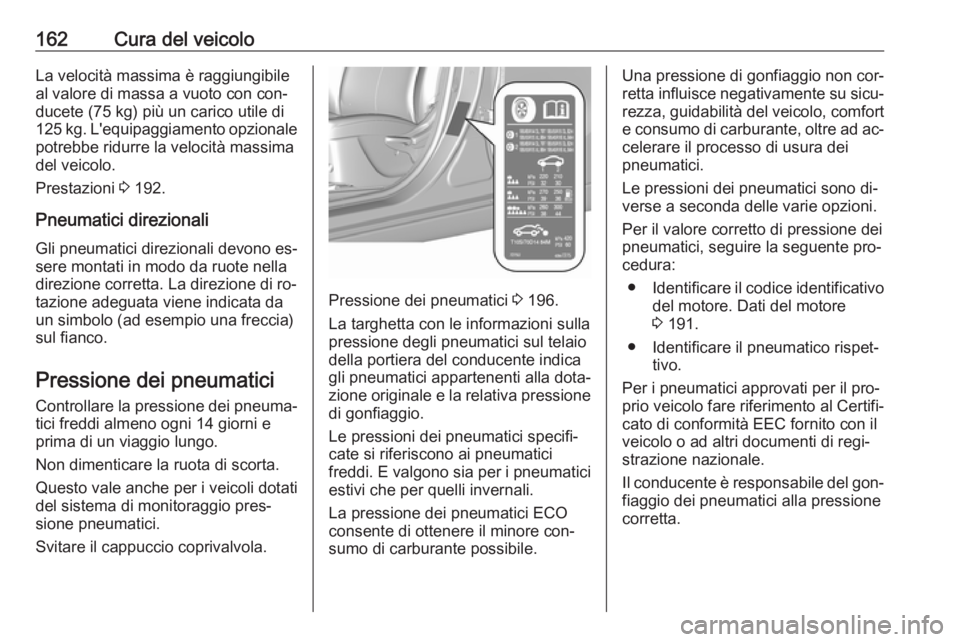

162Cura del veicoloLa velocità massima è raggiungibile
al valore di massa a vuoto con con‐ ducete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima del veicolo.
Prestazioni 3 192.
Pneumatici direzionali
Gli pneumatici direzionali devono es‐
sere montati in modo da ruote nella
direzione corretta. La direzione di ro‐
tazione adeguata viene indicata da
un simbolo (ad esempio una freccia)
sul fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo.
Non dimenticare la ruota di scorta.
Questo vale anche per i veicoli dotati
del sistema di monitoraggio pres‐
sione pneumatici.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 196.

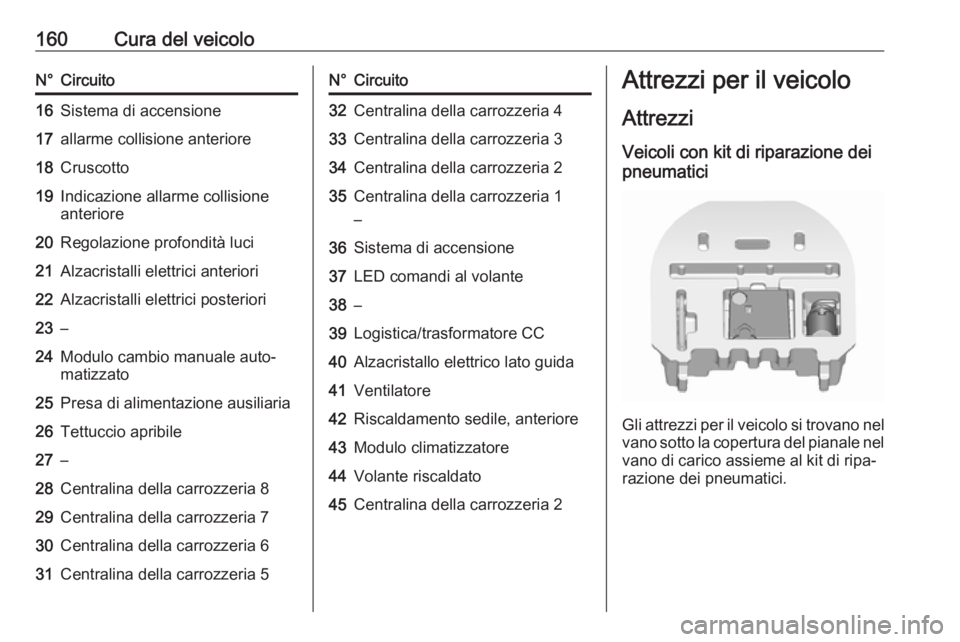

La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera del conducente indica
gli pneumatici appartenenti alla dota‐
zione originale e la relativa pressione
di gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi. E valgono sia per i pneumatici
estivi che per quelli invernali.
La pressione dei pneumatici ECO
consente di ottenere il minore con‐
sumo di carburante possibile.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐ celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
● Identificare il codice identificativo
del motore. Dati del motore
3 191.
● Identificare il pneumatico rispet‐ tivo.
Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐ strazione nazionale.
Il conducente è responsabile del gon‐ fiaggio dei pneumatici alla pressione
corretta.

Cura del veicolo1639Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro. Dopo aver regolato la pres‐
sione dei pneumatici, inserire l'accen‐ sione e selezionare l'impostazione
appropriata sulla pagina Carico
pneumatici nel Driver Information
Center 3 77.
Sensibilità alla temperatura
La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici au‐ menta. I valori di pressione dei pneu‐
matici sull'etichetta informativa degli
stessi e la tabella della pressione dei
pneumatici sono validi per pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐
tura di 10 °C. Questo deve essere te‐
nuto in considerazione quando si
controllano pneumatici caldi.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Center indica la pressione reale dei
pneumatici. Un pneumatico raffred‐
dato mostra un valore inferiore, che
però non è indice di una perdita d'aria.Sistema di monitoraggio
pressione pneumatici
Il sistema di monitoraggio pressione
pneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al
minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione in‐
validerà l'omologazione del veicolo.

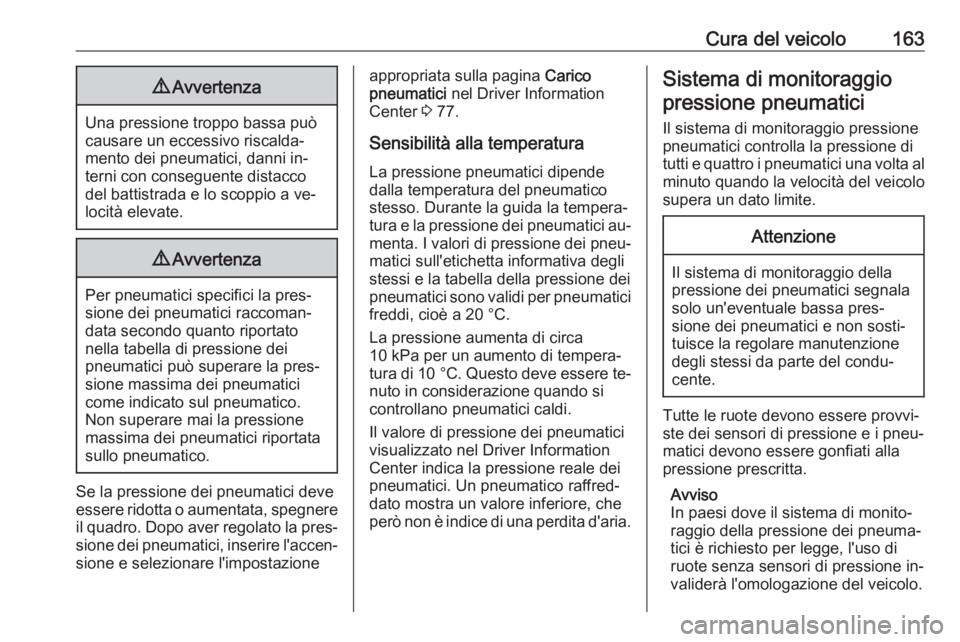

164Cura del veicoloLe pressioni attuali dei pneumatici
possono essere visualizzate nel
Menu informazioni veicolo del Driver
Information Centre.
Il menu può essere selezionato pre‐
mendo i pulsanti sulla leva degli indi‐
catori di direzione.

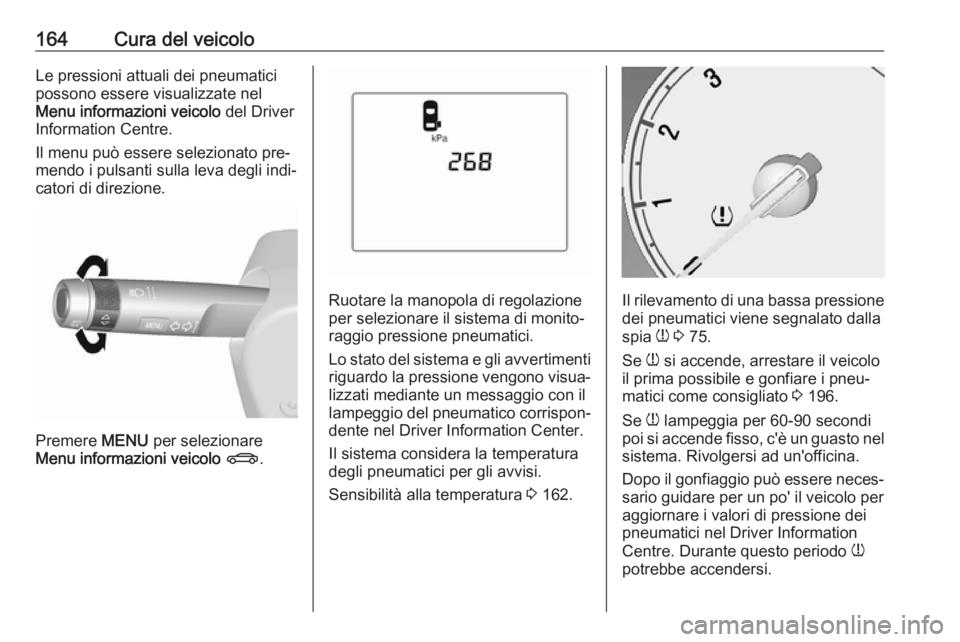

Premere MENU per selezionare
Menu informazioni veicolo X .
Ruotare la manopola di regolazione
per selezionare il sistema di monito‐
raggio pressione pneumatici.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio con il
lampeggio del pneumatico corrispon‐
dente nel Driver Information Center.
Il sistema considera la temperatura
degli pneumatici per gli avvisi.
Sensibilità alla temperatura 3 162.Il rilevamento di una bassa pressione
dei pneumatici viene segnalato dalla
spia w 3 75.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐ matici come consigliato 3 196.
Se w lampeggia per 60-90 secondi
poi si accende fisso, c'è un guasto nel
sistema. Rivolgersi ad un'officina.
Dopo il gonfiaggio può essere neces‐ sario guidare per un po' il veicolo per
aggiornare i valori di pressione dei
pneumatici nel Driver Information
Centre. Durante questo periodo w
potrebbe accendersi.

Cura del veicolo165Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione dei pneumatici sta diven‐ tando bassa. Controllare la pressione
dei pneumatici.
Messaggi del veicolo 3 83.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Un ruotino di scorta non è dotato di
sensori di pressione. Il sistema di mo‐ nitoraggio pressione pneumatici non
funziona per questi pneumatici. La
spia w si accende. Per gli altri tre
pneumatici, il sistema resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.Dispositivi elettronici in funzione o vi‐ cini a strutture che utilizzano onde di
frequenza simili possono interferire
con il sistema di monitoraggio della
pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti, il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a ma‐
nutenzione. Per il sensore avvitato;
sostituire il nucleo valvola e l'anello di tenuta. Per il sensore agganciato; so‐ stituire l'intero stelo valvola.
Stato di carico del veicolo
Regolare la pressione dei pneumatici in base alle condizioni di carico in
conformità alle informazioni indicate
sulla targhetta informativa o sulla ta‐
bella della pressione dei pneumatici
3 196 , e selezionare l'appropriata im‐
postazione nel menu Carico
pneumatici nel Driver Information
Center, Menu informazioni veicolo
3 77. Questa impostazione è il riferi‐
mento per gli avvisi relativi alla pres‐

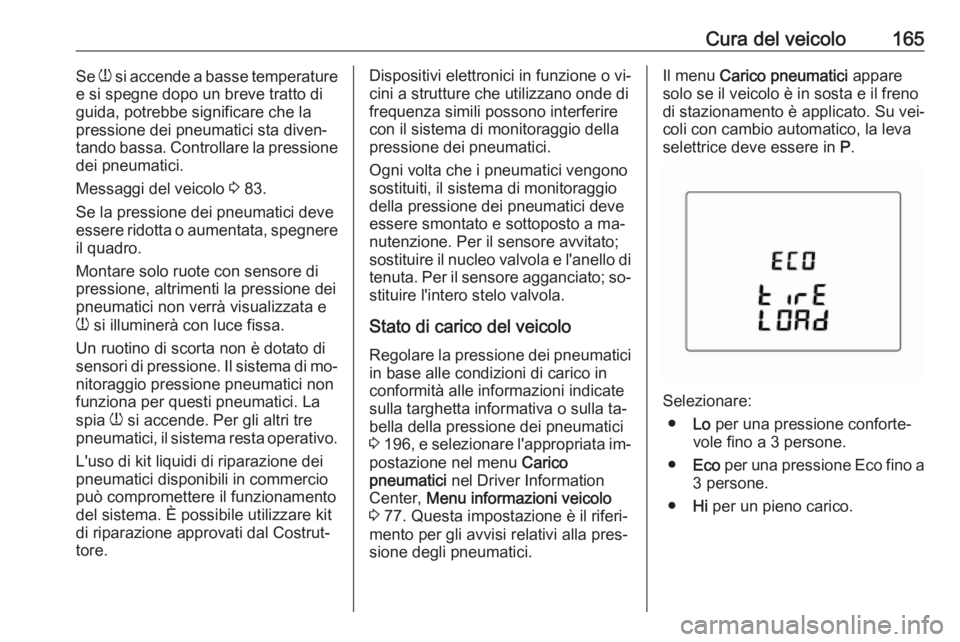

sione degli pneumatici.Il menu Carico pneumatici appare
solo se il veicolo è in sosta e il freno
di stazionamento è applicato. Su vei‐
coli con cambio automatico, la leva
selettrice deve essere in P.
Selezionare:
● Lo per una pressione conforte‐
vole fino a 3 persone.
● Eco per una pressione Eco fino a
3 persone.
● Hi per un pieno carico.

166Cura del veicoloProcesso di abbinamento dei
sensori di pressione pneumatici
Ogni sensore di pressione dei pneu‐
matici ha un codice identificativo
unico. Il codice identificativo deve es‐ sere abbinato alla posizione di una
nuova ruota/pneumatico dopo aver
fatto ruotare i pneumatici o il cambio
della serie completa di ruote e se uno
o più sensori di pressione pneumatici sono stati sostituiti. È necessario ef‐fettuare il processo di abbinamento
del sensore di pressione dei pneuma‐ tici anche dopo aver sostituito una
ruota di scorta con un pneumatico
normale dotato di tale sensore.
La spia di malfunzionamento w e il
messaggio o il codice di avvertimento
devono spegnersi o scomparire al ci‐
clo di accensione successivo. I sen‐
sori vengono abbinati alle posizioni
della ruota mediante uno strumento di
riprogrammazione, nel seguente or‐
dine: ruota anteriore lato sinistro,
ruota anteriore lato destro, ruota po‐
steriore lato destro e ruota posteriore sinistro. La luce dell'indicatore di di‐rezione nella posizione attiva cor‐
rente rimane accesa fino all'abbina‐
mento del sensore.
Rivolgersi ad un'autofficina per l'assi‐
stenza o acquistare uno strumento di
riprogrammazione. Occorrono due
minuti per abbinare la prima posi‐
zione ruota e cinque minuti in tutto per abbinare tutte e quattro le posizioni
ruote. Se si impiega più tempo, il pro‐ cesso di accoppiamento si arresta e
deve essere riavviato.
Il processo di abbinamento dei sen‐
sori di pressione dei pneumatici è:
1. Azionare il freno di staziona‐ mento.
2. Inserire l'accensione.
3. Sui veicoli con cambio manuale automatizzato: Tenere premuto il
pedale del freno. Muovere e man‐ tenere in posizione la leva del
cambio per cinque secondi in po‐ sizione N fino a quando P venga
visualizzato nel Driver Information Center. P indica che il processo di
abbinamento sensori possa es‐
sere avviato.Sui veicoli con cambio manuale:
selezionare la folle.
4. Utilizzare MENU posto sulla leva
dell'indicatore di direzione per se‐ lezionare Menu informazioni
veicolo nel Driver Information
Center.
5. Ruotare la manopola di regola‐ zione per scorrere i menu fino al
menu della pressione dei pneu‐
matici.
6. Premere SET/CLR per iniziare il
processo di abbinamento del sen‐
sore. Viene visualizzato un mes‐
saggio che richiede l'accettazione
del processo.
7. Premere di nuovo SET/CLR per
confermare la selezione. L'avvi‐
satore acustico suona due volte
per indicare che il ricevitore è in
modalità riapprendimento.
8. Iniziare con la ruota anteriore lato
sinistro.
9. Posizionare lo strumento di ripro‐ grammazione a contatto della
fianco laterale del pneumatico, vi‐ cino allo stelo della valvola.

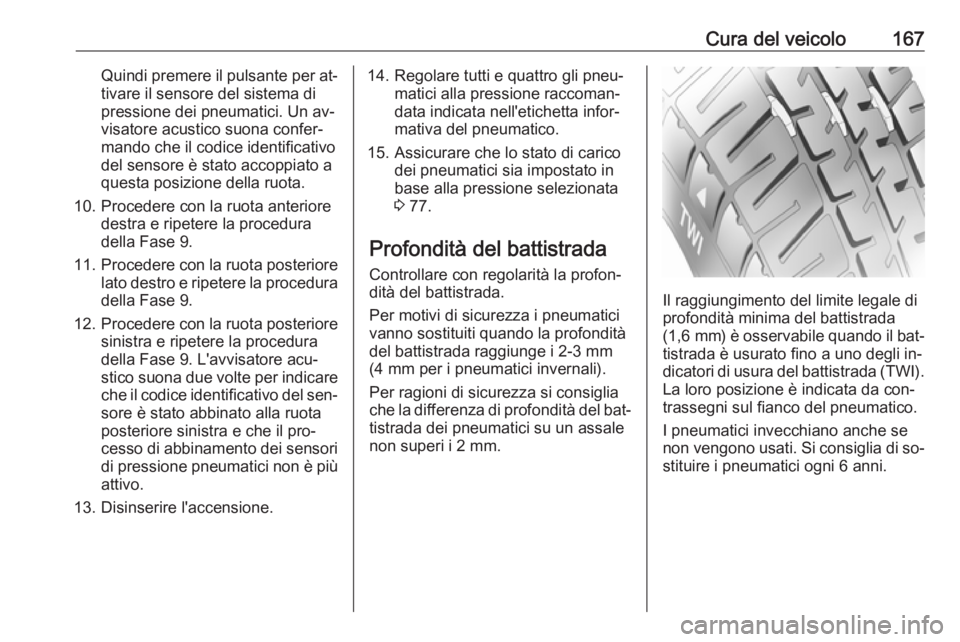

Cura del veicolo167Quindi premere il pulsante per at‐tivare il sensore del sistema di
pressione dei pneumatici. Un av‐
visatore acustico suona confer‐
mando che il codice identificativo
del sensore è stato accoppiato a
questa posizione della ruota.
10. Procedere con la ruota anteriore destra e ripetere la procedura
della Fase 9.
11. Procedere con la ruota posteriore
lato destro e ripetere la procedura
della Fase 9.
12. Procedere con la ruota posteriore
sinistra e ripetere la procedura
della Fase 9. L'avvisatore acu‐
stico suona due volte per indicare che il codice identificativo del sen‐
sore è stato abbinato alla ruota
posteriore sinistra e che il pro‐
cesso di abbinamento dei sensori
di pressione pneumatici non è più
attivo.
13. Disinserire l'accensione.14. Regolare tutti e quattro gli pneu‐ matici alla pressione raccoman‐
data indicata nell'etichetta infor‐
mativa del pneumatico.
15. Assicurare che lo stato di carico dei pneumatici sia impostato in
base alla pressione selezionata
3 77.
Profondità del battistrada
Controllare con regolarità la profon‐
dità del battistrada.
Per motivi di sicurezza i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm (4 mm per i pneumatici invernali).
Per ragioni di sicurezza si consiglia
che la differenza di profondità del bat‐ tistrada dei pneumatici su un assale
non superi i 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm ) è osservabile quando il bat‐
tistrada è usurato fino a uno degli in‐
dicatori di usura del battistrada (TWI). La loro posizione è indicata da con‐
trassegni sul fianco del pneumatico.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di so‐
stituire i pneumatici ogni 6 anni.

168Cura del veicoloCambio di misura deipneumatici e dei cerchi
Se si utilizzano pneumatici di misura
diversa rispetto a quelli montati di fab‐ brica, può essere necessario ripro‐
grammare il tachimetro, la pressione
nominale degli pneumatici ed appor‐
tare altre modifiche al veicolo.
Dopo aver montato pneumatici di mi‐
sura diversa, far sostituire l'etichetta
con la pressione dei pneumatici.9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e in‐
validare l'omologazione del vei‐
colo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti re‐ lativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa Ma‐
dre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti
incidenti.
Catene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
10 mm (inclusa la chiusura della ca‐
tena).9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
Le catene da neve sono ammesse
solo sui pneumatici di misura
165/65 R14.
Le catene da neve non sono am‐
messe sui pneumatici di misura
185/55 R15 e 195/45 R16.
L'uso delle catene da neve non è con‐
sentito sulla ruota di scorta.
Kit di riparazione deipneumatici
Danni di lieve entità al battistrada
possono essere riparati con il kit di ri‐
parazione dei pneumatici.
