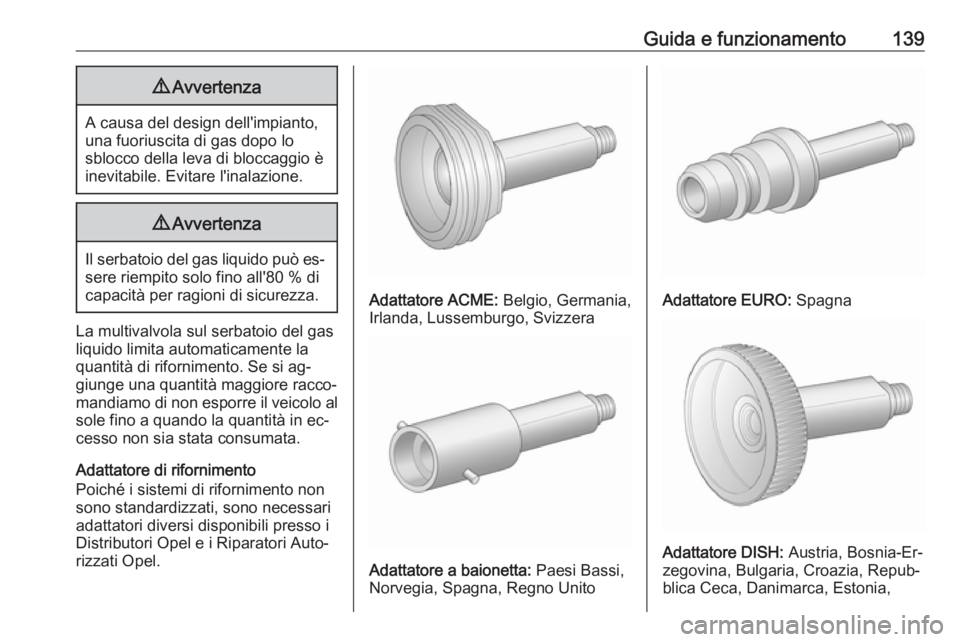

Guida e funzionamento1399Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può es‐
sere riempito solo fino all'80 % di
capacità per ragioni di sicurezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si ag‐
giunge una quantità maggiore racco‐
mandiamo di non esporre il veicolo al sole fino a quando la quantità in ec‐
cesso non sia stata consumata.
Adattatore di rifornimento
Poiché i sistemi di rifornimento non
sono standardizzati, sono necessari
adattatori diversi disponibili presso i
Distributori Opel e i Riparatori Auto‐
rizzati Opel.
Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera
Adattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito
Adattatore EURO: Spagna
Adattatore DISH: Austria, Bosnia-Er‐
zegovina, Bulgaria, Croazia, Repub‐
blica Ceca, Danimarca, Estonia,

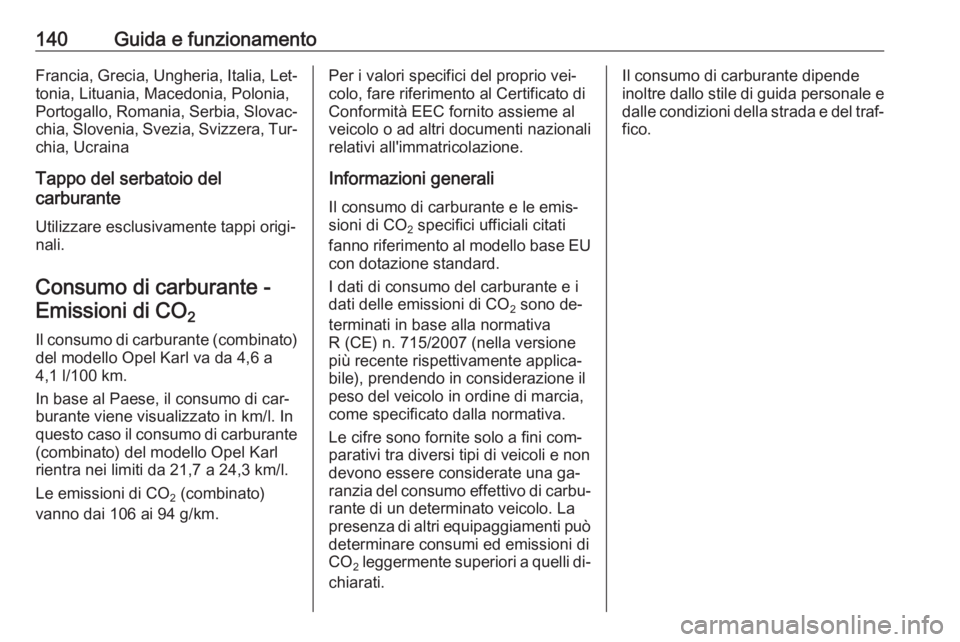

140Guida e funzionamentoFrancia, Grecia, Ungheria, Italia, Let‐tonia, Lituania, Macedonia, Polonia,
Portogallo, Romania, Serbia, Slovac‐
chia, Slovenia, Svezia, Svizzera, Tur‐
chia, Ucraina
Tappo del serbatoio del
carburante
Utilizzare esclusivamente tappi origi‐
nali.
Consumo di carburante -Emissioni di CO 2
Il consumo di carburante (combinato)
del modello Opel Karl va da 4,6 a
4,1 l/100 km.
In base al Paese, il consumo di car‐
burante viene visualizzato in km/l. In
questo caso il consumo di carburante
(combinato) del modello Opel Karl
rientra nei limiti da 21,7 a 24,3 km/l.
Le emissioni di CO 2 (combinato)
vanno dai 106 ai 94 g/km.Per i valori specifici del proprio vei‐
colo, fare riferimento al Certificato di
Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generaliIl consumo di carburante e le emis‐
sioni di CO 2 specifici ufficiali citati
fanno riferimento al modello base EU
con dotazione standard.
I dati di consumo del carburante e i
dati delle emissioni di CO 2 sono de‐
terminati in base alla normativa
R (CE) n. 715/2007 (nella versione
più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.
Le cifre sono fornite solo a fini com‐
parativi tra diversi tipi di veicoli e non
devono essere considerate una ga‐
ranzia del consumo effettivo di carbu‐ rante di un determinato veicolo. La
presenza di altri equipaggiamenti può
determinare consumi ed emissioni di
CO 2 leggermente superiori a quelli di‐
chiarati.Il consumo di carburante dipende inoltre dallo stile di guida personale e
dalle condizioni della strada e del traf‐
fico.

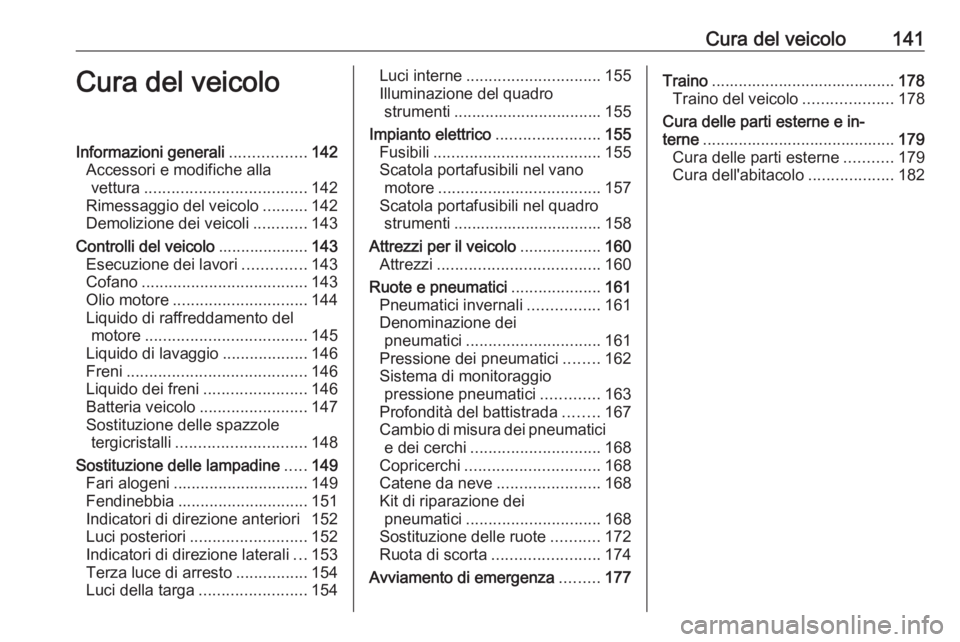

Cura del veicolo141Cura del veicoloInformazioni generali.................142
Accessori e modifiche alla vettura .................................... 142
Rimessaggio del veicolo ..........142
Demolizione dei veicoli ............143
Controlli del veicolo ....................143
Esecuzione dei lavori ..............143
Cofano ..................................... 143
Olio motore .............................. 144
Liquido di raffreddamento del motore .................................... 145
Liquido di lavaggio ...................146
Freni ........................................ 146
Liquido dei freni .......................146
Batteria veicolo ........................147
Sostituzione delle spazzole tergicristalli ............................. 148
Sostituzione delle lampadine .....149
Fari alogeni .............................. 149
Fendinebbia ............................. 151
Indicatori di direzione anteriori 152
Luci posteriori .......................... 152
Indicatori di direzione laterali ...153
Terza luce di arresto ................154
Luci della targa ........................ 154Luci interne.............................. 155
Illuminazione del quadro strumenti ................................. 155
Impianto elettrico .......................155
Fusibili ..................................... 155
Scatola portafusibili nel vano motore .................................... 157
Scatola portafusibili nel quadro strumenti ................................. 158
Attrezzi per il veicolo ..................160
Attrezzi .................................... 160
Ruote e pneumatici ....................161
Pneumatici invernali ................161
Denominazione dei pneumatici .............................. 161
Pressione dei pneumatici ........162
Sistema di monitoraggio pressione pneumatici .............163
Profondità del battistrada ........167
Cambio di misura dei pneumatici e dei cerchi ............................. 168
Copricerchi .............................. 168
Catene da neve .......................168
Kit di riparazione dei pneumatici .............................. 168
Sostituzione delle ruote ...........172
Ruota di scorta ........................ 174
Avviamento di emergenza .........177Traino ......................................... 178
Traino del veicolo ....................178
Cura delle parti esterne e in‐
terne ........................................... 179
Cura delle parti esterne ...........179
Cura dell'abitacolo ...................182

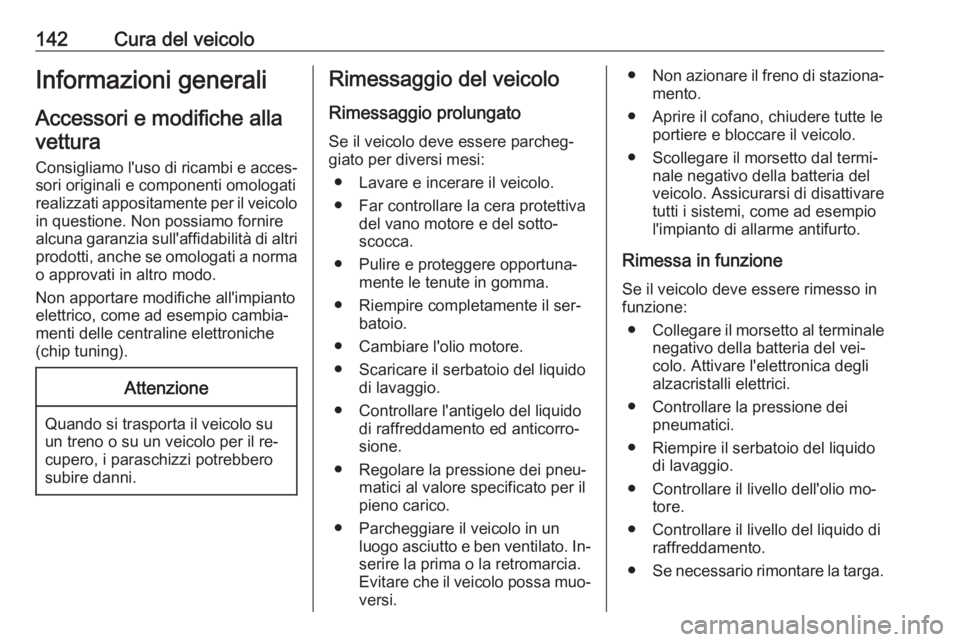

142Cura del veicoloInformazioni generali
Accessori e modifiche alla
vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Non apportare modifiche all'impianto
elettrico, come ad esempio cambia‐
menti delle centraline elettroniche
(chip tuning).Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il re‐
cupero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire completamente il ser‐ batoio.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato. In‐
serire la prima o la retromarcia. Evitare che il veicolo possa muo‐
versi.● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del vei‐
colo. Attivare l'elettronica degli
alzacristalli elettrici.
● Controllare la pressione dei pneumatici.
● Riempire il serbatoio del liquido di lavaggio.
● Controllare il livello dell'olio mo‐ tore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.

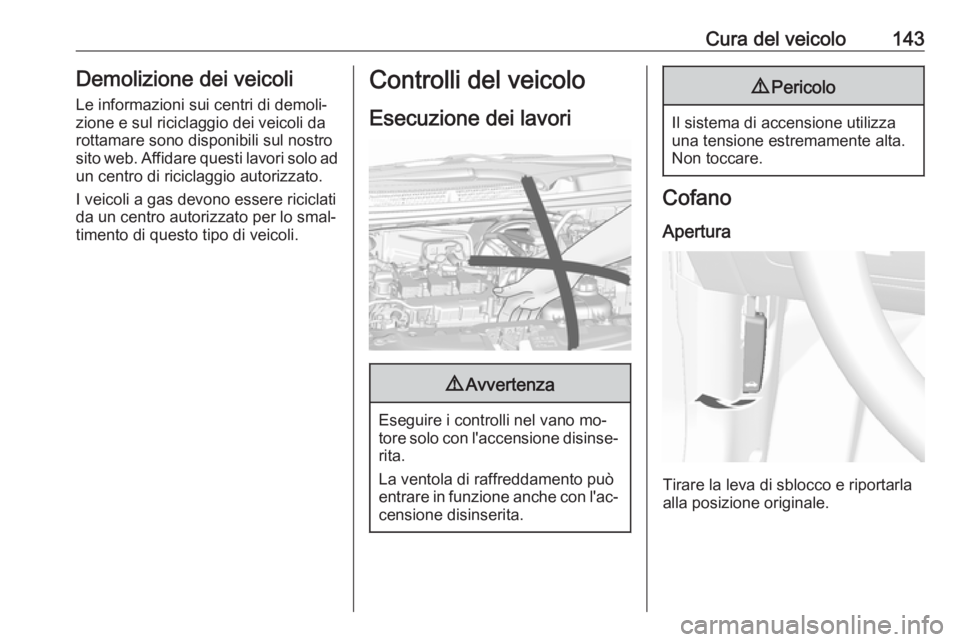

Cura del veicolo143Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web. Affidare questi lavori solo ad un centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati
da un centro autorizzato per lo smal‐
timento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano mo‐
tore solo con l'accensione disinse‐ rita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐
censione disinserita.
9 Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

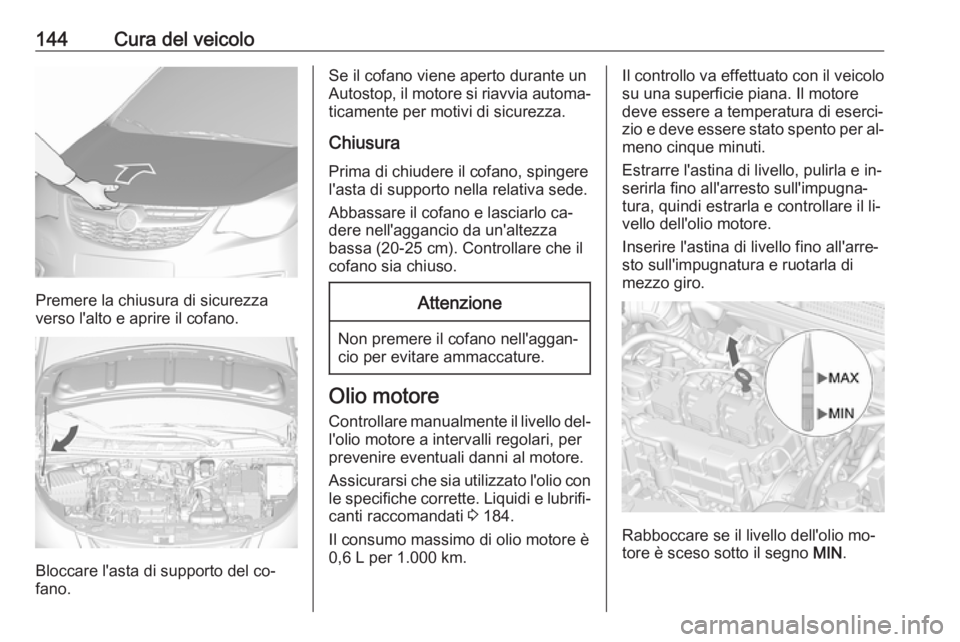

144Cura del veicolo
Premere la chiusura di sicurezza
verso l'alto e aprire il cofano.
Bloccare l'asta di supporto del co‐
fano.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura Prima di chiudere il cofano, spingerel'asta di supporto nella relativa sede.
Abbassare il cofano e lasciarlo ca‐ dere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello del‐ l'olio motore a intervalli regolari, per
prevenire eventuali danni al motore.
Assicurarsi che sia utilizzato l'olio con
le specifiche corrette. Liquidi e lubrifi‐
canti raccomandati 3 184.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per al‐
meno cinque minuti.
Estrarre l'astina di livello, pulirla e in‐
serirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il li‐
vello dell'olio motore.
Inserire l'astina di livello fino all'arre‐
sto sull'impugnatura e ruotarla di
mezzo giro.
Rabboccare se il livello dell'olio mo‐
tore è sceso sotto il segno MIN.

Cura del veicolo145

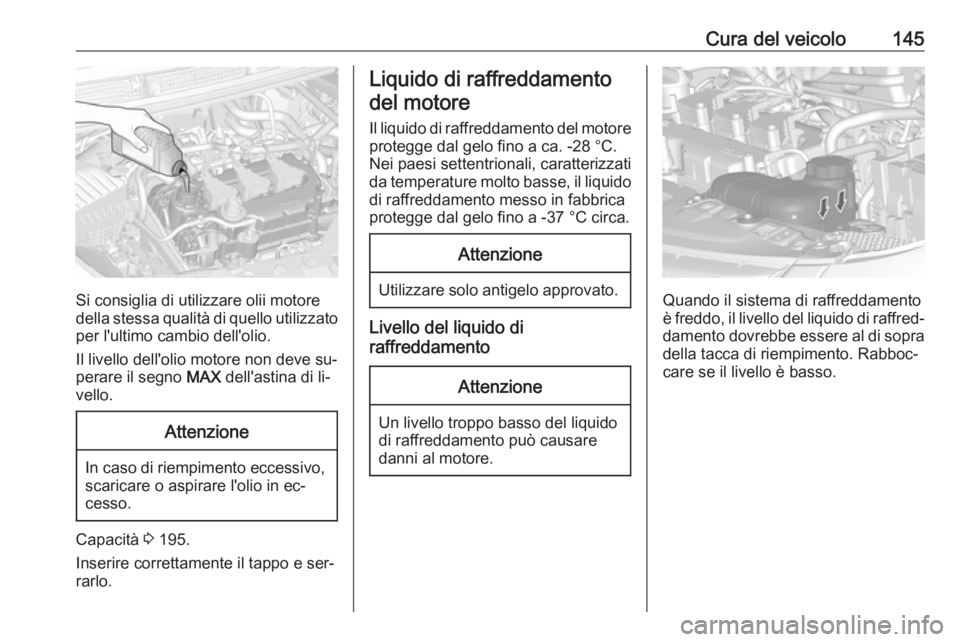

Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve su‐
perare il segno MAX dell'astina di li‐
vello.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in ec‐
cesso.
Capacità 3 195.
Inserire correttamente il tappo e ser‐
rarlo.
Liquido di raffreddamento
del motore
Il liquido di raffreddamento del motore
protegge dal gelo fino a ca. -28 °C.
Nei paesi settentrionali, caratterizzati
da temperature molto basse, il liquido
di raffreddamento messo in fabbrica
protegge dal gelo fino a -37 °C circa.Attenzione
Utilizzare solo antigelo approvato.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.

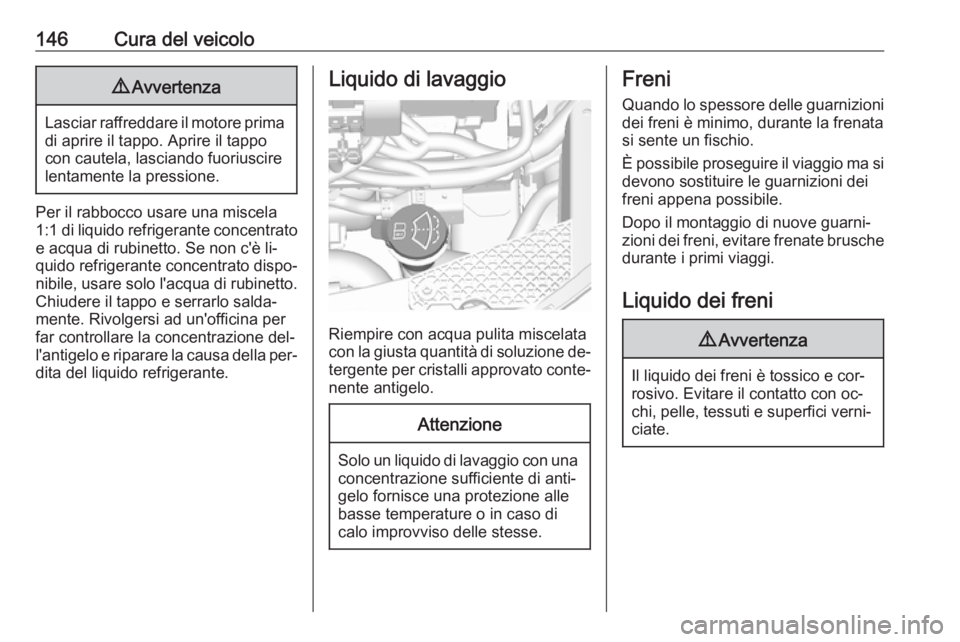

146Cura del veicolo9Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante concentrato
e acqua di rubinetto. Se non c'è li‐
quido refrigerante concentrato dispo‐
nibile, usare solo l'acqua di rubinetto.
Chiudere il tappo e serrarlo salda‐
mente. Rivolgersi ad un'officina per
far controllare la concentrazione del‐
l'antigelo e riparare la causa della per‐ dita del liquido refrigerante.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione de‐
tergente per cristalli approvato conte‐ nente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.

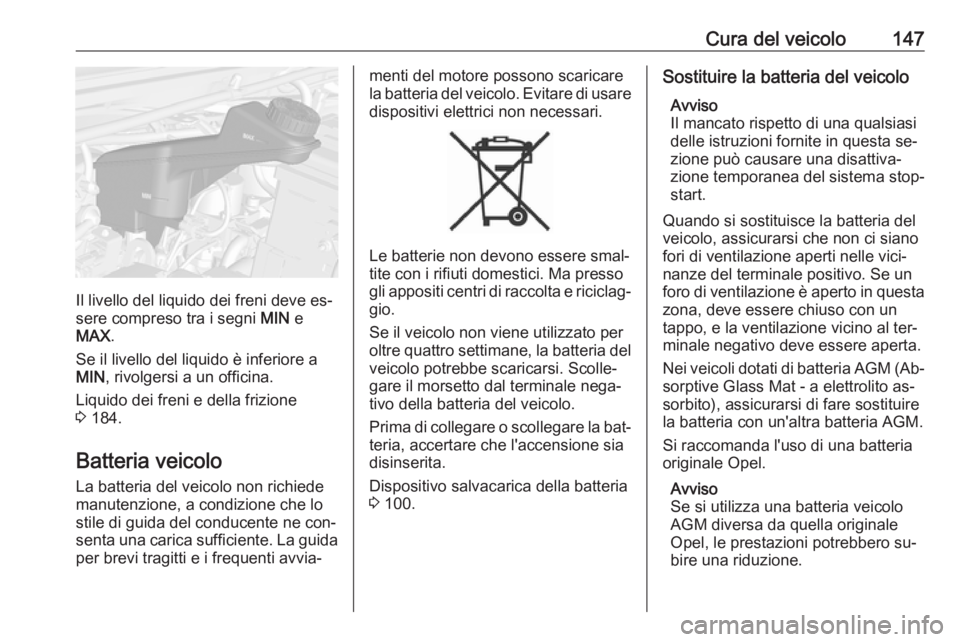

Freni
Quando lo spessore delle guarnizioni
dei freni è minimo, durante la frenata
si sente un fischio.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e cor‐
rosivo. Evitare il contatto con oc‐
chi, pelle, tessuti e superfici verni‐ ciate.

Cura del veicolo147
Il livello del liquido dei freni deve es‐
sere compreso tra i segni MIN e
MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 184.
Batteria veicolo La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne con‐
senta una carica sufficiente. La guida
per brevi tragitti e i frequenti avvia‐
menti del motore possono scaricare
la batteria del veicolo. Evitare di usare dispositivi elettrici non necessari.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria del veicolo potrebbe scaricarsi. Scolle‐
gare il morsetto dal terminale nega‐ tivo della batteria del veicolo.
Prima di collegare o scollegare la bat‐
teria, accertare che l'accensione sia
disinserita.
Dispositivo salvacarica della batteria 3 100.
Sostituire la batteria del veicolo
Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa se‐
zione può causare una disattiva‐
zione temporanea del sistema stop-
start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al ter‐
minale negativo deve essere aperta.
Nei veicoli dotati di batteria AGM (Ab‐
sorptive Glass Mat - a elettrolito as‐
sorbito), assicurarsi di fare sostituire
la batteria con un'altra batteria AGM.
Si raccomanda l'uso di una batteria
originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, le prestazioni potrebbero su‐
bire una riduzione.

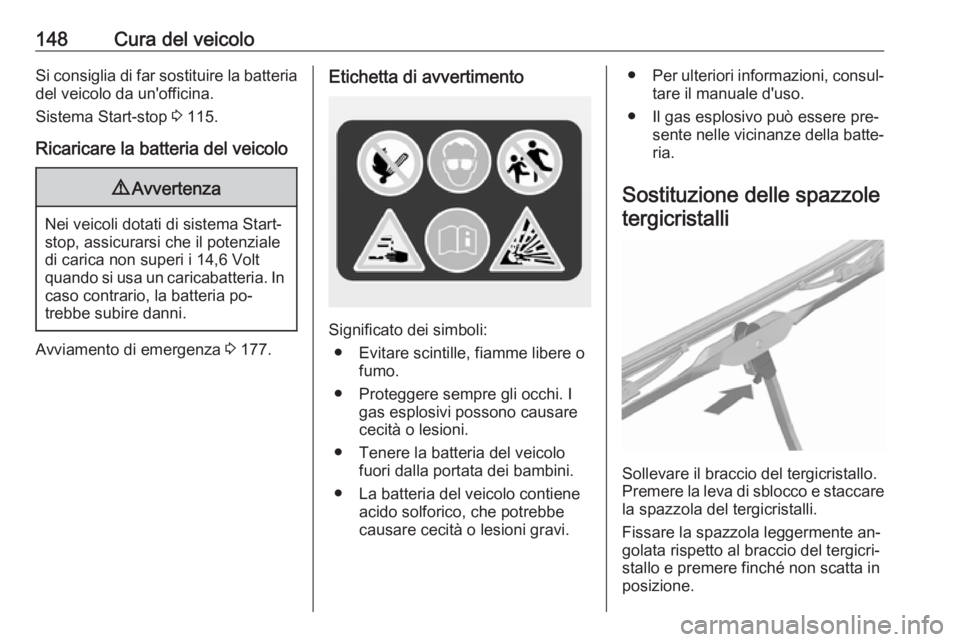

148Cura del veicoloSi consiglia di far sostituire la batteriadel veicolo da un'officina.
Sistema Start-stop 3 115.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria po‐
trebbe subire danni.
Avviamento di emergenza 3 177.
Etichetta di avvertimento
Significato dei simboli:
● Evitare scintille, fiamme libere o fumo.
● Proteggere sempre gli occhi. I gas esplosivi possono causare
cecità o lesioni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Il gas esplosivo può essere pre‐ sente nelle vicinanze della batte‐
ria.
Sostituzione delle spazzole tergicristalli
Sollevare il braccio del tergicristallo.
Premere la leva di sblocco e staccare la spazzola del tergicristalli.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
