OPEL KARL 2016.5 Manuale di uso e manutenzione (in Italian)

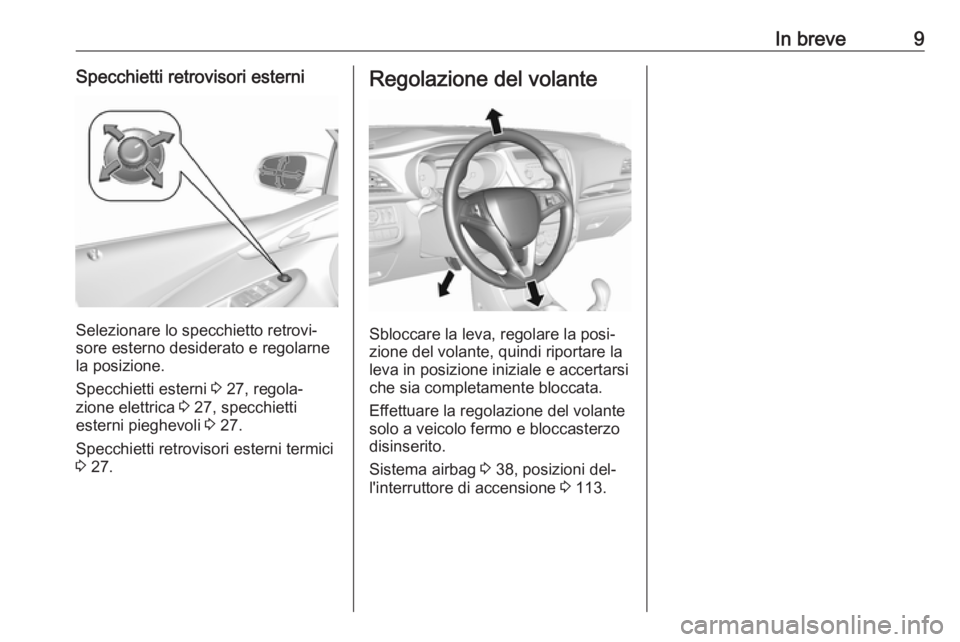

In breve9Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti esterni 3 27, regola‐
zione elettrica 3 27, specchietti
esterni pieghevoli 3 27.
Specchietti retrovisori esterni termici
3 27.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 38, posizioni del‐
l'interruttore di accensione 3 113.

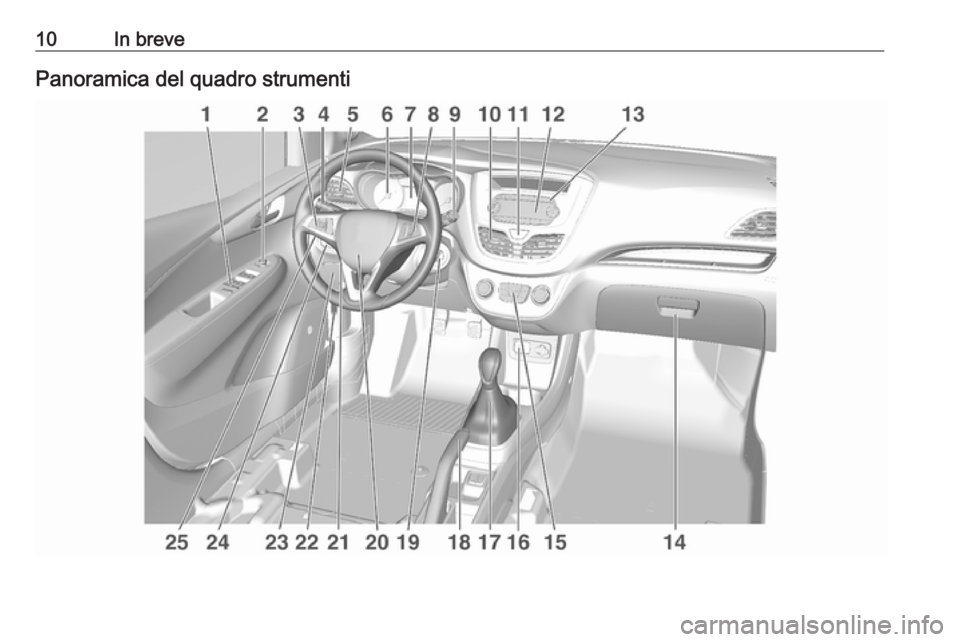

10In brevePanoramica del quadro strumenti

In breve111Alzacristalli elettrici ................ 29
Chiusura centralizzata ..........21
2 Specchietti retrovisori
esterni ................................... 27
3 Controllo automatico della
velocità di crociera .............128
Limitatore di velocità ..........129
Volante riscaldato .................59
4 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e abbaglianti ...96
Luci in uscita ........................ 99
Luci di parcheggio .................97
5 Bocchette laterali dell'aria ...108
6 Strumenti .............................. 64
7 Driver Information Center ...... 77
8 Comandi al volante ..............59
9 Tergicristallo, sistema
lavaggio parabrezza,
tergilunotto, sistema
lavaggio lunotto .....................60
10 Bocchette centrali dell'aria . 108
11 Segnalatori di emergenza ....96
12 Visualizzatore Info ................. 8213LED di stato del sistema di
allarme antifurto ...................25
14 Sistema Infotainment
15 Cassettino portaoggetti ........51
16 Sistema di climatizzazione ..101
17 Ingresso AUX, ingresso USB
18 Leva del cambio, cambio
manuale ............................. 119
Leva del cambio, cambio
manuale automatico ...........120
19 Riscaldamento dei sedili .......35
20 Freno di stazionamento ......124
21 Interruttore di accensione
con bloccasterzo ................113
22 Avvisatore acustico ..............60
Airbag del conducente .........41
23 Leva di sblocco del cofano 143
24 Regolazione del volante ......59
25 Scatola portafusibili ............158
26 Sistema di controllo della
trazione .............................. 125
Modalità Città ...................... 126
Sistema Start-stop ..............115
Selettore del carburante .......65Avvisatore di cambio
accidentale della corsia di
marcia ................................ 132
Controllo elettronico della
stabilità (ESC) ....................126
27 Interruttore dei fari ................ 94
Regolazione profondità luci . 95
Fendinebbia .......................... 96
Retronebbia ......................... 97
Luminosità dell'illumi‐
nazione del quadro
strumenti ............................... 98

12In breveIlluminazione esterna
Interruttore dei fari
Ruotare l'interruttore dei fari:
7:luci spente8:luci di posizione9:fari
Fendinebbia
Premere il pulsante nell'interruttore
dei fari:
>:fendinebbiar:retronebbiaAvvisatore ottico, abbaglianti e
anabbagliantiavvisatore
ottico:tirare la levaabbaglianti:spingere la levaanabbaglianti:spingere o tirare la
leva
Abbaglianti 3 95, avvisatore ottico
3 95.
Indicatori di direzioneleva verso l'alto:indicatore di dire‐
zione destroLeva verso il
basso:indicatore di dire‐
zione sinistro
Indicatori di direzione 3 96, luci di
parcheggio 3 97.

In breve13Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 96.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliHI:veloceLO:lentoE:funzionamento a intermit‐
tenzaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 2.
Tergicristalli 3 60.

14In breveLavacristalli
Tirare la leva.
Impianto lavacristalli 3 60, liquido di
lavaggio 3 146, sostituzione delle
spazzole tergicristalli 3 148.
Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interruttore
superiore:funzionamento
continuointerruttore
inferiore:funzionamento a
intermittenzaposizione inter‐
media:spentoLavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 61.

In breve15Climatizzatore
Lunotto termico
Per azionare il riscaldamento pre‐
mere Ü.
Lunotto termico 3 30.
Specchietti retrovisori esterni
termici
Premendo Ü si attivano anche gli
specchietti retrovisori esterni termici.
Specchietti retrovisori esterni termici
3 27.
Sbrinamento e disappannamento
dei cristalli
● Premere V.
● Impostare il comando della tem‐ peratura al livello più caldo.
● Regolare la velocità della ventola
al livello massimo.
● Inserire il lunotto termico Ü.
● Aprire opportunamente le boc‐ chette laterali dell'aria e orien‐
tarle verso i finestrini delle por‐
tiere.
Sistema di climatizzazione 3 101.
Cambio
Cambio manuale
Retromarcia: con il veicolo fermo,
premere il pedale della frizione e il pulsante di sblocco sulla leva del
cambio, quindi innestare la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,
rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la selezione della marcia.
Cambio manuale 3 119.

16In breveCambio manuale automatizzatoR:retromarcia, innestare solo a vei‐
colo fermoN:folleD:modalità automaticaM:modalità manuale<:passaggio a marcia superiore in
modalità manuale]:passaggio a marcia inferiore in
modalità manuale
Cambio manuale automatizzato
3 120.
Avviamento
Prima di mettersi in marcia,
controllare
● Pressione e condizioni dei pneu‐ matici 3 162, 3 196.
● Livello dell'olio motore e livelli dei
fluidi 3 144.
● Corretto funzionamento di fine‐ strini, specchietti, illuminazione
esterna e luci della targa e as‐
senza di sporco, neve e ghiaccio dagli stessi.
● Corretto posizionamento di spec‐
chietti, sedili e cinture di sicu‐
rezza 3 27, 3 33, 3 37.
● Corretto funzionamento dei freni a velocità ridotta, in particolare se
i freni sono bagnati.Avviamento del motore
● Girare la chiave in posizione 1.
● Muovere leggermente il volante per sbloccare il bloccasterzo.
● Cambio manuale: azionare il pe‐ dale della frizione e del freno.
Cambio manuale automatizzato:
azionare il pedale del freno.
Cambio automatico: azionare il
pedale freno e portare la leva del cambio in posizione P o N.
● Non azionare il pedale dell'acce‐ leratore.
● Ruotare la chiave in posizione 3
e rilasciarla.

In breve17Avviamento del motore 3 114.Sistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, attivare un Autostop
come segue:
Veicoli con cambio manuale: ● Premere il pedale della frizione.
● Posizionare la leva in folle.
● Rilasciare il pedale della frizione.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.
Per riavviare il motore, premere di nuovo il pedale della frizione.
Veicoli con cambio manuale
automatizzato:
Se il veicolo è fermo con pedale del
freno premuto, la funzione Autostop si attiva automaticamente e ciò viene indicato dall'ago in posizione
AUTOSTOP nel contagiri.
Lasciare il pedale del freno o disinse‐ rire D per riavviare il motore.
Sistema Start-stop 3 115.

18In breveParcheggio9Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente in‐
fiammabile. L'elevata tempera‐
tura dell'impianto di scarico po‐
trebbe incendiare la superficie.
● Azionare sempre il freno di sta‐
zionamento. Attivare il freno di
stazionamento senza premere
il pulsante di rilascio. Se il vei‐
colo viene parcheggiato in sa‐
lita o in discesa, tirare il freno di stazionamento quanto più pos‐sibile. Premere contempora‐
neamente il pedale del freno
per ridurre lo sforzo necessario
per tirare il freno di staziona‐
mento.
● Spegnere il motore.
● Se il veicolo si trova su una su‐
perficie piana o in salita, inse‐ rire la prima prima di rimuovere la chiave di accensione. Inoltre,
in salita, girare le ruote anteriori
nella direzione opposta rispetto al cordolo del marciapiede.
Se il veicolo si trova su una di‐
scesa, inserire la retromarcia
prima di rimuovere la chiave di
accensione. Inoltre, girare le ruote anteriori verso il cordolo
del marciapiede.
● Chiudere i finestrini e il tettuccio
apribile.
● Rimuovere la chiave di accen‐ sione dall'interruttore. Ruotare
il volante fino ad avvertire lo
scatto di inserimento del bloc‐
casterzo.
Per veicoli con cambio manuale
automatizzato, la chiave può es‐
sere rimossa solo dall'interruttore
di accensione con freno di stazio‐
namento inserito.
● Bloccare il veicolo premendo e
sul telecomando.
Attivare il sistema di allarme an‐
tifurto 3 25.
● Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore
spento 3 143.Attenzione
Al fine di proteggere il turbocom‐
pressore, dopo aver viaggiato a un regime di giri del motore elevato ocon elevati carichi sul motore, far
girare brevemente il motore a ca‐
rico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Chiavi, serrature 3 19, inattività del
veicolo per un periodo di tempo pro‐
lungato 3 142.
