ABS OPEL KARL 2016 Instrukcja obsługi (in Polish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
60 Wskaźniki i przyrządy
Wskaźniki i
przyrządy
Elementy sterujące
Regulacja położeniakierownicy . . . . . . . . . . . . . . . . . . . . 61
Elementy sterujące na kole kierownicy . . . . . . . . . . . . . . . . . . . . 61
Podgrzewane koło kierownicy . . . . . . . . . . . . . . . . . . . . 62
Sygnał dźwiękowy . . . . . . . . . . . . . 62
Wycieraczki i spryskiwacze szyby przedniej . . . . . . . . . . . . . . . 63
Wycieraczka/spryskiwacz tylnej szyby . . . . . . . . . . . . . . . . . . . . . . . . . 63
Temperatura na zewnątrz . . . . . . 64
Zegar . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Gniazdka zasilania . . . . . . . . . . . . 65
Lampki ostrzegawcze,
przyrządy i wskaźniki
Prędkościomierz . . . . . . . . . . . . . . . 65
Licznik przebiegu całko- witego . . . . . . . . . . . . . . . . . . . . . . . . 66
Licznik przebiegu dziennego . . . 66
Obrotomierz . . . . . . . . . . . . . . . . . . . 66
Wskaźnik poziomu paliwa . . . . . 67
Lampki kontrolne . . . . . . . . . . . . . . 67 Wskaźnik temperatury płynu
chłodzącego . . . . . . . . . . . . . . . . . . 70
Wyświetlacz serwisowy . . . . . . . . 70
Kierunkowskaz . . . . . . . . . . . . . . . . 71
Sygnalizacja przypominająca o zapięciu pasów bezpie-
czeństwa . . . . . . . . . . . . . . . . . . . . . 71
Lampka kontrolna poduszek powietrznych i napinaczy
pasów bezpieczeństwa . . . . . . . 72
Lampka stanu poduszki powietrznej . . . . . . . . . . . . . . . . . . . 72
Lampka układu ładowania . . . . . 73
Lampka sygnalizacyjna usterki . . . . . . . . . . . . . . . . . . . . . . . . 73
Wskaźnik wymaganego przeglądu . . . . . . . . . . . . . . . . . . . . 73
Lampka ostrzegawcza układu hamulcowego i sprzęg-
łowego . . . . . . . . . . . . . . . . . . . . . . . 73
Lampka ostrzegawcza układu ABS . . . . . . . . . . . . . . . . . . 74
Lampka zmiany biegu . . . . . . . . . 74
Lampka wspomagania układu kierowniczego o regulo-
wanej sile . . . . . . . . . . . . . . . . . . . . 74
Lampka systemu ostrzegania o opuszczeniu pasa ruchu . . . . . 74
Lampka ultradźwiękowego układu ułatwiającego parko-
wanie . . . . . . . . . . . . . . . . . . . . . . . . 75 Lampka kontrolna układu stabili-
zacji toru jazdy . . . . . . . . . . . . . . . 75
Lampka sygnalizująca wyłączenie układu stabilizacji
toru jazdy (ESC) . . . . . . . . . . . . . 75
Lampka sygnalizująca wyłączenie układu kontroli
trakcji (TCS) . . . . . . . . . . . . . . . . . . 75
Lampka ostrzegawcza tempera- tury płynu chłodzącego . . . . . . . 75
Kontrolka układu monitorowania ciśnienia w oponach . . . . . . . . . . 76
Lampka kontrolna ciśnienia oleju silnikowego . . . . . . . . . . . . . 76
Lampka ostrzegawcza niskiego poziomu paliwa . . . . . . . . . . . . . . . 77
Tryb automatycznego wyłączenia silnika . . . . . . . . . . . . 77
Lampka kontrolna immobi- lizera . . . . . . . . . . . . . . . . . . . . . . . . . 77
Lampka sygnalizująca ograni- czenie mocy silnika . . . . . . . . . . 77
Lampka kontrolna świateł
drogowych . . . . . . . . . . . . . . . . . . . 77
Lampka kontrolna przednich świateł przeciwmgielnych . . . . . 77
Lampka kontrolna tylnych świateł przeciwmgielnych . . . . . 77
Lampka kontrolna lamp tylnych . . . . . . . . . . . . . . . . . . . . . . . 77

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Wskaźniki i przyrządy 69

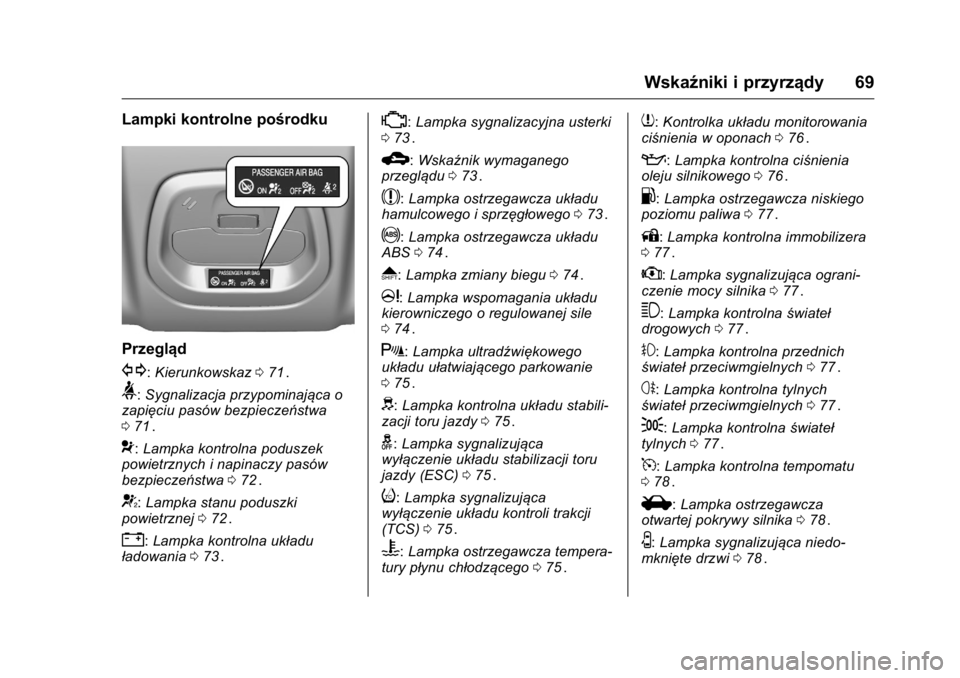

Lampki kontrolne pośrodku
Przegląd
G:Kierunkowskaz 071ii.
>:Sygnalizacja przypominająca o
zapięciu pasów bezpieczeństwa
0 71
ii.
9:Lampka kontrolna poduszek
powietrznych i napinaczy pasów
bezpieczeństwa 072
ii.
+:Lampka stanu poduszki
powietrznej 072ii.
":Lampka kontrolna układu
ładowania 073ii.
*:Lampka sygnalizacyjna usterki
0 73ii.
B:Wskaźnik wymaganego
przeglądu 073ii.
$:Lampka ostrzegawcza układu
hamulcowego i sprzęgłowego 073ii.
!:Lampka ostrzegawcza układu
ABS 074ii.
*:Lampka zmiany biegu 074ii.
m:Lampka wspomagania układu
kierowniczego o regulowanej sile
0 74
ii.
X:Lampka ultradźwiękowego
układu ułatwiającego parkowanie
0 75
ii.
d:Lampka kontrolna układu stabili-
zacji toru jazdy 075ii.
g:Lampka sygnalizująca
wyłączenie układu stabilizacji toru
jazdy (ESC) 075
ii.
i:Lampka sygnalizująca
wyłączenie układu kontroli trakcji
(TCS) 075
ii.
C:Lampka ostrzegawcza tempera-
tury płynu chłodzącego 075ii.
7:Kontrolka układu monitorowania
ciśnienia w oponach 076ii.
::Lampka kontrolna ciśnienia
oleju silnikowego 076ii.
.:Lampka ostrzegawcza niskiego
poziomu paliwa 077ii.
A:Lampka kontrolna immobilizera
0 77ii.
w:Lampka sygnalizująca ograni-
czenie mocy silnika 077ii.
3:Lampka kontrolna świateł
drogowych 077ii.
#:Lampka kontrolna przednich
świateł przeciwmgielnych 077ii.
s:Lampka kontrolna tylnych
świateł przeciwmgielnych 077ii.
;:Lampka kontrolna świateł
tylnych 077ii.
5:Lampka kontrolna tempomatu
0 78ii.
i:Lampka ostrzegawcza
otwartej pokrywy silnika 078ii.
U:Lampka sygnalizująca niedo-
mknięte drzwi 078ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Wskaźniki i przyrządy 73
Niebezpieczeństwo(ciąg dalszy)
z przodu w przypadku, gdy
wyłączona jest poduszka
powietrzna, mogą ulec urazowi
śmiertelnemu.
Lampka układu ładowania
Lampka"świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po urucho-
mieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator nie jest ładowany.
Mogło nastąpić przerwanie
chłodzenia silnika. Moduł serwome-
chanizmu hamulca może nie
funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka sygnalizacyjna
usterki
Lampka*świeci lub miga w
kolorze żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po urucho-
mieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie
kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca uszko-
dzeniem katalizatora. Do czasu
zgaśnięcia lampki należy unikać
silnego wciskania pedału przyspie-
szenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego
przeglądu
LampkaBświeci w kolorze
żółtym.
Ponadto wyświetlany jest kod
ostrzegawczy.
Samochód wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.
Komunikaty pokazywane na
wyświetlaczu
0Komunikaty
pokazywane na wyświetlaczu 084
ii.
Lampka ostrzegawcza
układu hamulcowego i
sprzęgłowego
Lampka$świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest za niski
0Płyn
hamulcowy 0181
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
74 Wskaźniki i przyrządy
{Ostrzeżenie
Zatrzymaćsamochód i pod
żadnym pozorem nie konty-
nuować jazdy. Należy zwrócić się
do warsztatu.
Naciskaj pedał
Lampka#świeci lub miga w
kolorze żółtym.
Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła.
System stop-start
0System
stop-start 0154
ii.
Lampka miga
Aby w normalny sposób
uruchomić silnik, należy wcisnąć
pedał sprzęgła
0System stop-start
0 154
ii,0Docieranie nowego
samochodu 0152
ii.
Lampka ostrzegawcza
układu ABS
Lampka!świeci w kolorze żółtym.Lampka
świeci się przez kilka
sekund po włączeniu zapłonu. Gdy
lampka zgaśnie, układ jest gotowy
do działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas
jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu przeciw-
działającego blokowaniu kół
podczas hamowania.
Układ ABS
0Układ ABS 0160ii.
Lampka zmiany biegu
Gdy ze względu na oszczędność
paliwa zalecane jest włączenie
wyższego biegu, wyświetlany jest
symbol
*wraz z numerem następ-
nego wyższego biegu.
Lampka wspomagania
układu kierowniczego o
regulowanej sile
Lampkamświeci w kolorze żółtym.Usterka elektrycznego wspoma-
gania układu kierowniczego (EPS).
Może to spowodować
nadmierną
lub obniżoną siłęwspomagania
układu kierowniczego. Należy
zwrócić siędo warsztatu.
System stop-start
0System
stop-start 0154
ii.
Lampka systemu ostrze-
gania o opuszczeniu pasa
ruchu
Lampka@świeci w kolorze
zielonym lub miga w kolorze żółtym.
Lampka świeci w kolorze zielonym
System jest włączony i jest gotowy
do działania.
Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

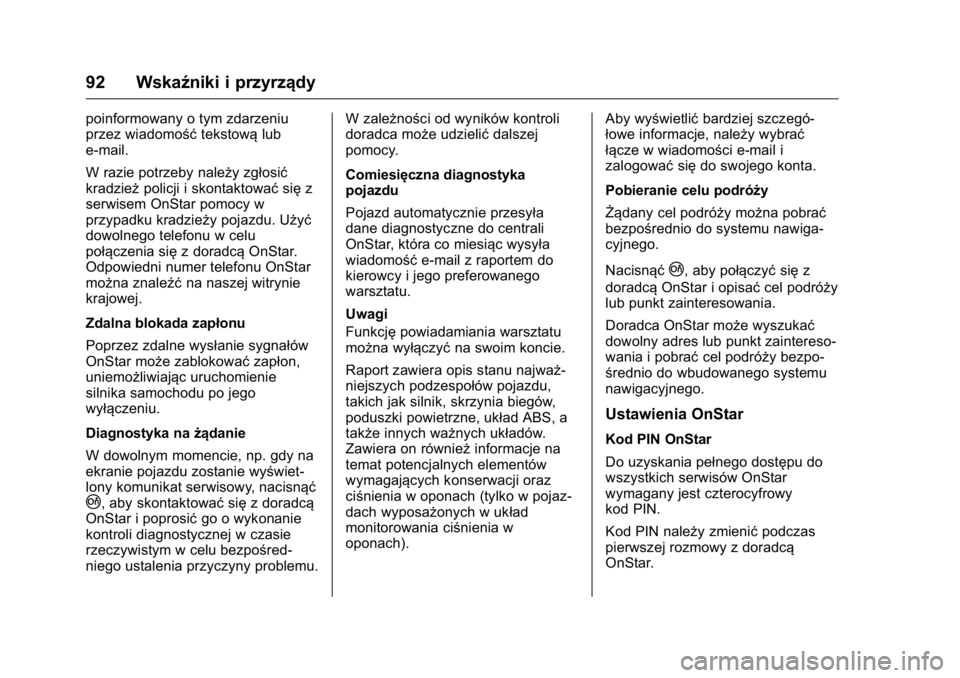

92 Wskaźniki i przyrządy
poinformowany o tym zdarzeniu
przez wiadomośćtekstowąlub
e-mail.
W razie potrzeby należy zgłosić
kradzież policji i skontaktować sięz
serwisem OnStar pomocy w
przypadku kradzieży pojazdu. Użyć
dowolnego telefonu w celu
połączenia się z doradcąOnStar.
Odpowiedni numer telefonu OnStar
można znaleźć na naszej witrynie
krajowej.
Zdalna blokada zapłonu
Poprzez zdalne wysłanie sygnałów
OnStar może zablokować zapłon,
uniemożliwiając uruchomienie
silnika samochodu po jego
wyłączeniu.
Diagnostyka na żądanie
W dowolnym momencie, np. gdy na
ekranie pojazdu zostanie wyświet-
lony komunikat serwisowy, nacisnąć
|, aby skontaktować sięz doradcą
OnStar i poprosić go o wykonanie
kontroli diagnostycznej w czasie
rzeczywistym w celu bezpośred-
niego ustalenia przyczyny problemu. W zależności od wyników kontroli
doradca może udzielić
dalszej
pomocy.
Comiesięczna diagnostyka
pojazdu
Pojazd automatycznie przesyła
dane diagnostyczne do centrali
OnStar, która co miesiąc wysyła
wiadomość e-mail z raportem do
kierowcy i jego preferowanego
warsztatu.
Uwagi
Funkcję powiadamiania warsztatu
można wyłączyć na swoim koncie.
Raport zawiera opis stanu najważ-
niejszych podzespołów pojazdu,
takich jak silnik, skrzynia biegów,
poduszki powietrzne, układ ABS, a
także innych ważnych układów.
Zawiera on również informacje na
temat potencjalnych elementów
wymagających konserwacji oraz
ciśnienia w oponach (tylko w pojaz-
dach wyposażonych w układ
monitorowania ciśnienia w
oponach). Aby wyświetlić
bardziej szczegó-
łowe informacje, należy wybrać
łącze w wiadomości e-mail i
zalogować siędo swojego konta.
Pobieranie celu podróży
Żądany cel podróży można pobrać
bezpośrednio do systemu nawiga-
cyjnego.
Nacisnąć
|, aby połączyć sięz
doradcą OnStar i opisać cel podróży
lub punkt zainteresowania.
Doradca OnStar może wyszukać
dowolny adres lub punkt zaintereso-
wania i pobrać cel podróży bezpo-
średnio do wbudowanego systemu
nawigacyjnego.
Ustawienia OnStar
Kod PIN OnStar
Do uzyskania pełnego dostępu do
wszystkich serwisów OnStar
wymagany jest czterocyfrowy
kod PIN.
Kod PIN należy zmienić podczas
pierwszej rozmowy z doradcą
OnStar.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Prowadzenie i użytkowanie 151
Prowadzenie i
użytkowanie
Informacje na temat jazdy
Kontrola nad pojazdem . . . . . . . 151
Pokonywanie zakrętów . . . . . . . 152
Uruchamianie i prowadzenie
Docieranie nowegosamochodu . . . . . . . . . . . . . . . . . 152
Położenia wyłącznika zapłonu . . . . . . . . . . . . . . . . . . . . . 153
Uruchamianie silnika . . . . . . . . . 153
Podtrzymanie zasilania akcesoriów (RAP) . . . . . . . . . . . 154
Automatyczne uruchamianie/ wyłączanie silnika . . . . . . . . . . . 154
Parkowanie . . . . . . . . . . . . . . . . . . . 157
Gazy spalinowe
Gazy spalinowe . . . . . . . . . . . . . . 158
Katalizator . . . . . . . . . . . . . . . . . . . . 158
Manualna skrzynia biegów
Manualna skrzynia biegów . . . . 159
Hamulce
Hamulce . . . . . . . . . . . . . . . . . . . . . . 160
Układ przeciwblokujący hamulców (ABS) . . . . . . . . . . . . 160 Hamulec postojowy . . . . . . . . . . . 161
Układ wspomagania nagłego
hamowania . . . . . . . . . . . . . . . . . 161
System Hill Start Assist . . . . . . . 162
Układy kontroli jazdy
Układ kontroli trakcji (TCS) . . . 162
Elektroniczny system kontroli stabilności toru
jazdy (ESC) . . . . . . . . . . . . . . . . . 163
Układy wykrywania przeszkód
terenowych
Układ ułatwiający parkowanie(tylny) . . . . . . . . . . . . . . . . . . . . . . . 165
Systemy wspomagania
kierowcy
Systemy wspomaganiakierowcy . . . . . . . . . . . . . . . . . . . . 167
Automatyczna kontrola prędkości . . . . . . . . . . . . . . . . . . . 167
Ogranicznik prędkości . . . . . . . . 169
System ostrzegania o opusz- czeniu pasa ruchu . . . . . . . . . . 171
Paliwo
Paliwo (do silników benzy-nowych) . . . . . . . . . . . . . . . . . . . . . 172
Tankowanie paliwa . . . . . . . . . . . 173
Zużycie paliwa, emisja CO2 . . . . . . . . . . . . . . . . . 174
Informacje na temat
jazdy
Kontrola nad pojazdem
Nigdy nie należy jechać
rozpędem z wyłączonym silni-
kiem (z wyjątkiem czasu, gdy
włączona jest funkcja
Autostop)
Nie działa wówczas wiele urządzeń
(np. wspomaganie układu hamulco-
wego i układu kierowniczego).
Stwarza to zagrożenie dla samego
kierowcy, a także dla innych
użytkowników drogi.
Zwiększenie ładowania na
wolnych obrotach
Jeżeli w związku ze stanem akumu-
latora pojazdu wymaga on dołado-
wania, konieczne jest zwiększenie
mocy alternatora. Następuje ono
poprzez zwiększenie ładowania na
wolnych obrotach, co może być
słyszalne.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

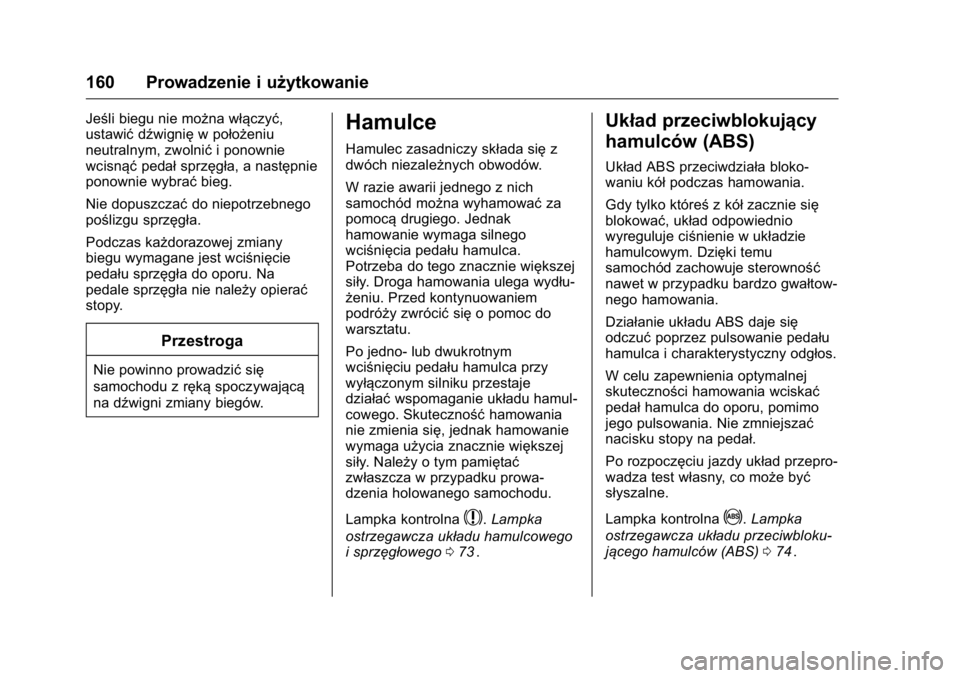

160 Prowadzenie i użytkowanie
Jeśli biegu nie można włączyć,
ustawićdźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedałsprzęgła, a następnie
ponownie wybrać bieg.
Nie dopuszczać do niepotrzebnego
poślizgu sprzęgła.
Podczas każdorazowej zmiany
biegu wymagane jest wciśnięcie
pedału sprzęgła do oporu. Na
pedale sprzęgła nie należy opierać
stopy.
Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.
Hamulce
Hamulec zasadniczy składa się z
dwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca.
Potrzeba do tego znacznie większej
siły. Droga hamowania ulega wydłu-
żeniu. Przed kontynuowaniem
podróży zwrócić sięo pomoc do
warsztatu.
Po jedno- lub dwukrotnym
wciśnięciu pedału hamulca przy
wyłączonym silniku przestaje
działać wspomaganie układu hamul-
cowego. Skuteczność hamowania
nie zmienia się, jednak hamowanie
wymaga użycia znacznie większej
siły. Należy o tym pamiętać
zwłaszcza w przypadku prowa-
dzenia holowanego samochodu.
Lampka kontrolna
$. Lampka
ostrzegawcza układu hamulcowego
i sprzęgłowego 073
ii.
Układ przeciwblokujący
hamulców (ABS)
Układ ABS przeciwdziała bloko-
waniu kół podczas hamowania.
Gdy tylko któreś z kółzacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu
samochód zachowuje sterowność
nawet w przypadku bardzo gwałtow-
nego hamowania.
Działanie układu ABS daje się
odczuć poprzez pulsowanie pedału
hamulca i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Po rozpoczęciu jazdy układ przepro-
wadza test własny, co może być
słyszalne.
Lampka kontrolna
!. Lampka
ostrzegawcza układu przeciwbloku-
jącego hamulców (ABS) 074
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Prowadzenie i użytkowanie 161
Adaptacyjneświatła
hamowania
Podczas hamowania z maksymalną
siłą wszystkie trzy światła
hamowania migają w trakcie
działania układu ABS.
Usterka
{Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec
zablokowaniu -ze względu na
zadziałanie znacznie większych
sił. Układ ABS nie będzie
wówczas przeciwdziałał bloko-
waniu się kół. Podczas gwałtow-
nego hamowania samochód
może stracić sterownośći wpaść
w poślizg.
Przyczynę usterki należy usunąć w
warsztacie.
Hamulec postojowy
{Ostrzeżenie
Przy parkowaniu na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą, nie wciskając
przycisku zwalniającego.
W celu zwolnienia hamulca posto-
jowego należy nieco unieść
dźwignię, wcisnąć przycisk
zwalniający, a następnie całko-
wicie opuścić dźwignię.
(ciąg dalszy)
Ostrzeżenie(ciąg dalszy)
Aby obniżyć siły działające w
hamulcu ręcznym, należy jedno-
cześnie wcisnąć pedałhamulca
nożnego.
Patrz Lampka ostrzegawcza układu
hamulcowego i sprzęgłowego 073
ii.
Układ wspomagania
nagłego hamowania
System ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu,
powodując doprowadzenie do
hamulców poszczególnych kół
maksymalnego ciśnienia (koła są
wyhamowywane z maksy-
malną siłą).
Przez cały czas trwania hamowania
należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu
pedału przywracane jest normalne
ciśnienie w układzie hamulcowym.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
182 Pielęgnacja samochodu
W samochodach z akumulatorem
AGM (Absorptive Glass Mat, tzn. z
elektrolitem uwięzionym w separa-
torze z maty szklanej) akumulator
należy wymieniaćna akumulator
typu AGM.
Zaleca się stosowanie oryginalnych
akumulatorów firmy Opel.
Uwagi
Użycie akumulatora typu AGM
innego niż oryginalny akumulator
pojazdu firmy Opel może spowo-
dować pogorszenie działania
systemu stop-start.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi. System
stop-start. System stop-start 0154
ii.
Ładowanie akumulatora
pojazdu
{Ostrzeżenie
W pojazdach z systemem
stop-start należy dopilnować, by
ładowania za pomocą ładowarki
do akumulatorów napięcie
(ciąg dalszy)
Ostrzeżenie(ciąg dalszy)
ładowania nie przekroczyło 14,6
V. W przeciwnym razie może
dojść do uszkodzenia akumula-
tora pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 0213
ii.
Naklejka ostrzegawcza
Znaczenie symboli:
.
Nie używać iskier ani otwartego
ognia i nie palić tytoniu. .
Zawsze używać osłon oczu.
Wybuchowe gazy mogą spowo-
dować utratęwzroku lub
obrażenia ciała.
. Akumulator przechowywać w
miejscu niedostępnym dla dzieci.
. Akumulator zawiera kwas
siarkowy, który może spowo-
dować utratęwzroku lub
poważne oparzenia.
. Więcej informacji na ten temat
zawiera podręcznik użytkownika.
. W sąsiedztwie akumulatora
pojazdu może występować
wybuchowy gaz.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

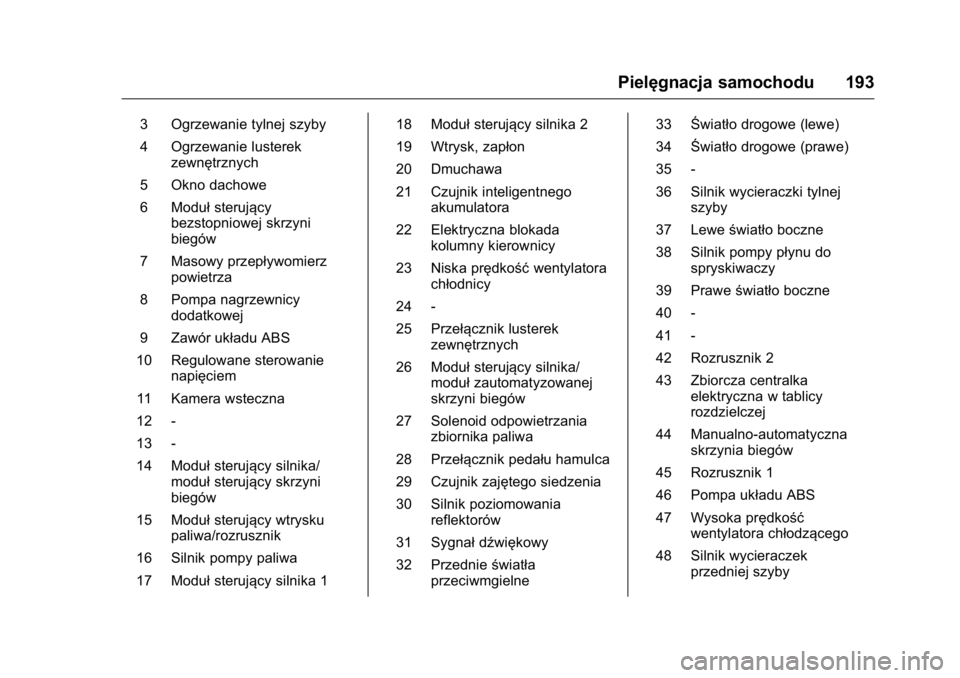

Pielęgnacja samochodu 193
3 Ogrzewanie tylnej szyby
4 Ogrzewanie lusterekzewnętrznych
5 Okno dachowe
6 Moduł sterujący
bezstopniowej skrzyni
biegów
7 Masowy przepływomierz powietrza
8 Pompa nagrzewnicy dodatkowej
9 Zawór układu ABS
10 Regulowane sterowanie napięciem
11 Kamera wsteczna
12 -
13 -
14 Moduł sterujący silnika/
moduł sterujący skrzyni
biegów
15 Moduł sterujący wtrysku
paliwa/rozrusznik
16 Silnik pompy paliwa
17 Moduł sterujący silnika 1 18 Moduł
sterujący silnika 2
19 Wtrysk, zapłon
20 Dmuchawa
21 Czujnik inteligentnego akumulatora
22 Elektryczna blokada kolumny kierownicy
23 Niska prędkość wentylatora
chłodnicy
24 -
25 Przełącznik lusterek zewnętrznych
26 Moduł sterujący silnika/
moduł zautomatyzowanej
skrzyni biegów
27 Solenoid odpowietrzania zbiornika paliwa
28 Przełącznik pedału hamulca
29 Czujnik zajętego siedzenia
30 Silnik poziomowania reflektorów
31 Sygnał dźwiękowy
32 Przednie światła
przeciwmgielne 33
Światło drogowe (lewe)
34 Światło drogowe (prawe)
35 -
36 Silnik wycieraczki tylnej szyby
37 Lewe światło boczne
38 Silnik pompy płynu do spryskiwaczy
39 Prawe światło boczne
40 -
41 -
42 Rozrusznik 2
43 Zbiorcza centralka elektryczna w tablicy
rozdzielczej
44 Manualno-automatyczna skrzynia biegów
45 Rozrusznik 1
46 Pompa układu ABS
47 Wysoka prędkość wentylatora chłodzącego
48 Silnik wycieraczek przedniej szyby
