OPEL KARL 2016 Instrukcja obsługi (in Polish)

OPEL KARL
Instrukcja obsługi

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Spis treściWprowadzenie . . . . . . . . . . . . . . . . . . . 2
W skrócie . . . . . . . . . . . . . . . . . . . . . . . . 5
Kluczyki, drzwi i szyby . . . . . . . . . . 18
Fotele i elementy bezpieczeństwabiernego . . . . . . . . . . . . . . . . . . . . . . 31
Schowki . . . . . . . . . . . . . . . . . . . . . . . . 53
Wskaźniki i przyrządy . . . . . . . . . . . 60
Oświetlenie . . . . . . . . . . . . . . . . . . . . . 94
System audio-nawigacyjny . . . . 102
Ogrzewanie, wentylacja i klima- tyzacja . . . . . . . . . . . . . . . . . . . . . . . 141
Prowadzenie i użytkowanie . . . 151
Pielęgnacja samochodu . . . . . . . 175
Serwisowanie samochodu . . . . . 219
Dane techniczne . . . . . . . . . . . . . . 226
Informacje dotyczące klienta . . . . . . . . . . . . . . . . . . . . . . . 231
Indeks . . . . . . . . . . . . . . . . . . . 236

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

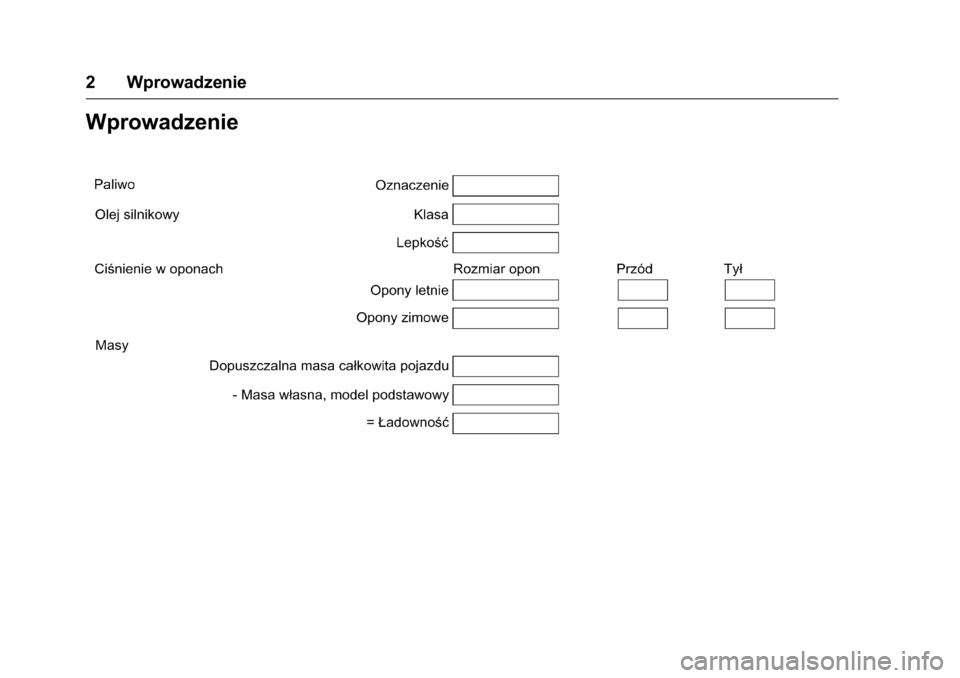

2 Wprowadzenie
Wprowadzenie

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Wprowadzenie 3

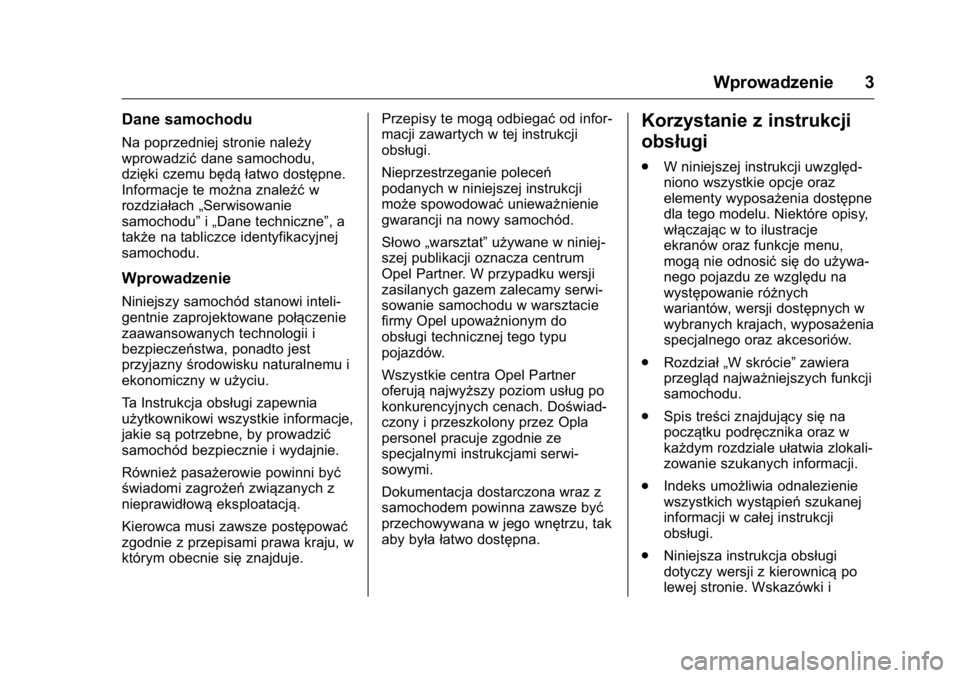

Dane samochodu
Na poprzedniej stronie należy
wprowadzićdane samochodu,
dzięki czemu będą łatwo dostępne.
Informacje te można znaleźć w
rozdziałach „Serwisowanie
samochodu” i„Dane techniczne”, a
także na tabliczce identyfikacyjnej
samochodu.
Wprowadzenie
Niniejszy samochód stanowi inteli-
gentnie zaprojektowane połączenie
zaawansowanych technologii i
bezpieczeństwa, ponadto jest
przyjazny środowisku naturalnemu i
ekonomiczny w użyciu.
Ta Instrukcja obsługi zapewnia
użytkownikowi wszystkie informacje,
jakie są potrzebne, by prowadzić
samochód bezpiecznie i wydajnie.
Również pasażerowie powinni być
świadomi zagrożeń związanych z
nieprawidłową eksploatacją.
Kierowca musi zawsze postępować
zgodnie z przepisami prawa kraju, w
którym obecnie się znajduje. Przepisy te mogą
odbiegaćod infor-
macji zawartych w tej instrukcji
obsługi.
Nieprzestrzeganie poleceń
podanych w niniejszej instrukcji
może spowodować unieważnienie
gwarancji na nowy samochód.
Słowo „warsztat” używane w niniej-
szej publikacji oznacza centrum
Opel Partner. W przypadku wersji
zasilanych gazem zalecamy serwi-
sowanie samochodu w warsztacie
firmy Opel upoważnionym do
obsługi technicznej tego typu
pojazdów.
Wszystkie centra Opel Partner
oferują najwyższy poziom usług po
konkurencyjnych cenach. Doświad-
czony i przeszkolony przez Opla
personel pracuje zgodnie ze
specjalnymi instrukcjami serwi-
sowymi.
Dokumentacja dostarczona wraz z
samochodem powinna zawsze być
przechowywana w jego wnętrzu, tak
aby była łatwo dostępna.
Korzystanie z instrukcji
obsługi
.
W niniejszej instrukcji uwzględ-
niono wszystkie opcje oraz
elementy wyposażenia dostępne
dla tego modelu. Niektóre opisy,
włączając w to ilustracje
ekranów oraz funkcje menu,
mogą nie odnosić siędo używa-
nego pojazdu ze względu na
występowanie różnych
wariantów, wersji dostępnych w
wybranych krajach, wyposażenia
specjalnego oraz akcesoriów.
. Rozdział „W skrócie” zawiera
przegląd najważniejszych funkcji
samochodu.
. Spis treści znajdujący się na
początku podręcznika oraz w
każdym rozdziale ułatwia zlokali-
zowanie szukanych informacji.
. Indeks umożliwia odnalezienie
wszystkich wystąpień szukanej
informacji w całej instrukcji
obsługi.
. Niniejsza instrukcja obsługi
dotyczy wersji z kierownicą po
lewej stronie. Wskazówki i

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
4 Wprowadzenie
procedury dotyczące wersji z
kierownicąpo prawej stronie są
bardzo podobne.
. W Instrukcji obsługi wykorzy-
stano fabryczne oznaczenia
silników. Odpowiadające im
oznaczenia handlowe można
znaleźć w rozdziale „Dane
techniczne”.
. Informacje dotyczące kierunku,
np. w lewo lub w prawo bądź do
przodu lub do tyłu, zawsze
podawane są względem
kierunku jazdy.
. Wyświetlane ekrany mogą być
niedostępne w języku polskim.
. Wyświetlane komunikaty i napisy
występujące na etykietach we
wnętrzu pojazdu pisane są
czcionką pogrubioną.Oznaczenia Niebezpie-
czeństwo, Ostrzeżenie,
Przestroga
{Niebezpieczeństwo
Tekst oznaczony{Niebezpie-
czeństwo informuje o zagrożeniu
śmiertelnymi obrażeniami ciała.
Zlekceważenie podanych infor-
macji może doprowadzić do
śmierci.
{Ostrzeżenie
Tekst oznaczony{Ostrzeżenie
informuje o zagrożeniu wypad-
kiem lub obrażeniami ciała.
Zlekceważenie podanych infor-
macji może doprowadzić do
odniesienia obrażeń.
Przestroga
Tekst oznaczony słowami
Przestroga zawiera informacje o
możliwości uszkodzenia
samochodu. Zlekceważenie
podanych informacji może dopro-
wadzić do uszkodzenia
samochodu.
Symbole
Odwołania do innych stron instrukcji
są oznaczone symbolem
0. Symbol
0należy czytać jako„patrz strona”.
Odwołania do innych stron oraz
wpisy indeksu odnoszą siędo
nagłówków z wcięciem znajdujących
się w spisie treści rozdziału.
Chronologiczna kolejność wybie-
rania pozycji w menu personalizacji
pojazdu jest wskazywana przez
0.
Życzymy szerokiej drogi!
Adam Opel AG

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
W skrócie 5
W skrócie
Informacje dotyczące pierw-
szej jazdy
Odblokowywanie zamkówdrzwi . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Regulacja foteli . . . . . . . . . . . . . . . . . 6
Regulacja wysokości zagłówków . . . . . . . . . . . . . . . . . . . . . 7
Pasy bezpieczeństwa . . . . . . . . . . . 7
Regulacja lusterek . . . . . . . . . . . . . . 7
Regulacja położenia kierownicy . . . . . . . . . . . . . . . . . . . . . 8
Widok ogólny deski rozdzielczej . . . . . . . . . . . . . . . . . . . . 9
Światła zewnętrzne . . . . . . . . . . . . 11
Sygnał dźwiękowy . . . . . . . . . . . . . 12
Wycieraczki i spryskiwacze szyby przedniej . . . . . . . . . . . . . . . 13
Ogrzewanie, wentylacja i klima- tyzacja . . . . . . . . . . . . . . . . . . . . . . . 14
Skrzynia biegów . . . . . . . . . . . . . . . 15
Uruchamianie silnika . . . . . . . . . . . 15
Parkowanie . . . . . . . . . . . . . . . . . . . . 16

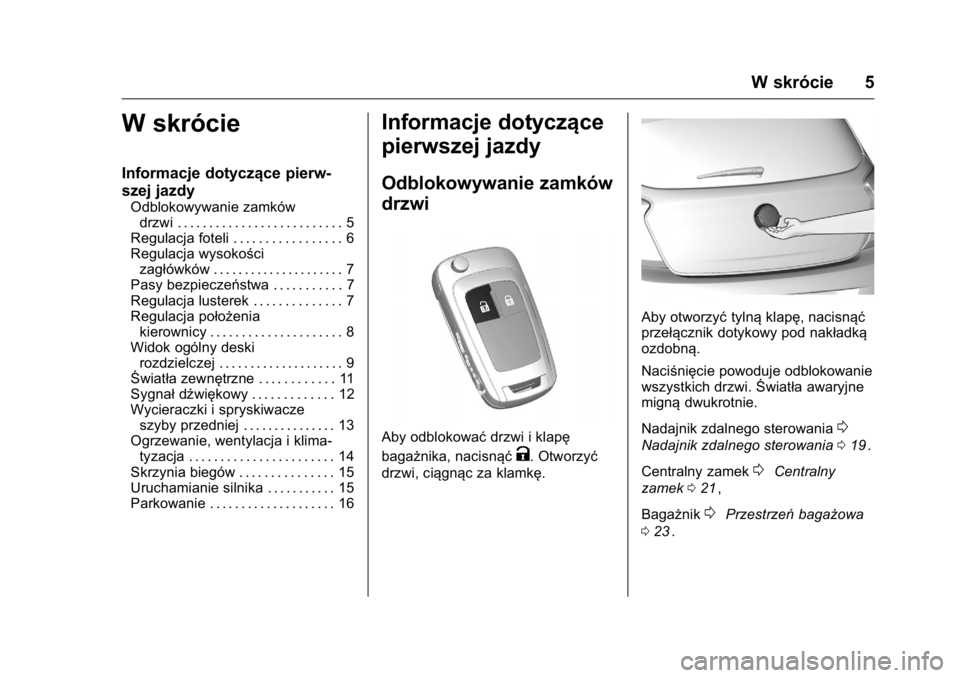

Informacje dotyczące
pierwszej jazdy
Odblokowywanie zamków
drzwi
Aby odblokować drzwi i klapę
bagażnika, nacisnąć
K. Otworzyć
drzwi, ciągnąc za klamkę.
Aby otworzyć tylnąklapę, nacisnąć
przełącznik dotykowy pod nakładką
ozdobną.
Naciśnięcie powoduje odblokowanie
wszystkich drzwi. Światła awaryjne
migną dwukrotnie.
Nadajnik zdalnego sterowania
0
Nadajnik zdalnego sterowania 019ii.
Centralny zamek
0Centralny
zamek 021
ii,
Bagażnik
0Przestrzeń bagażowa
0 23
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
6 W skrócie
Regulacja foteli
Regulacja wzdłużna
Pociągnąćza uchwyt, przesunąć
fotel, zwolnić uchwyt.
Spróbować poruszaćfotelem do tyłu
i do przodu, aby się upewnić,że jest
dobrze zablokowany.
Pozycja fotela
0Pozycja fotela
0 33
ii, regulacja fotela0Regulacja
foteli 034
ii.
{Niebezpieczeństwo
Aby możliwe było bezpieczne
napełnienie poduszki powietrznej,
siedząc w fotelu, nie zbliżać się
do kierownicy na odległość
mniejszą niż25 cm.
Regulacja nachylenia oparcia
Pociągnąć dźwignię, ustawić nachy-
lenie i zwolnić dźwignię. Mechanizm
fotela powinien się zatrzasnąćw
wybranym położeniu. Pozycja fotela
0Pozycja fotela
0 33
ii, regulacja fotela0Regulacja
foteli 034
ii.
Regulacja wysokości siedziska
fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając kilka-
krotnie dźwignię w góręlub w dół.
W górę: podnoszenie siedziska
W dół: Opuszczanie siedziska
Pozycja fotela
0Pozycja fotela
0 33
ii, regulacja fotela0Regulacja
foteli 034
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
W skrócie 7

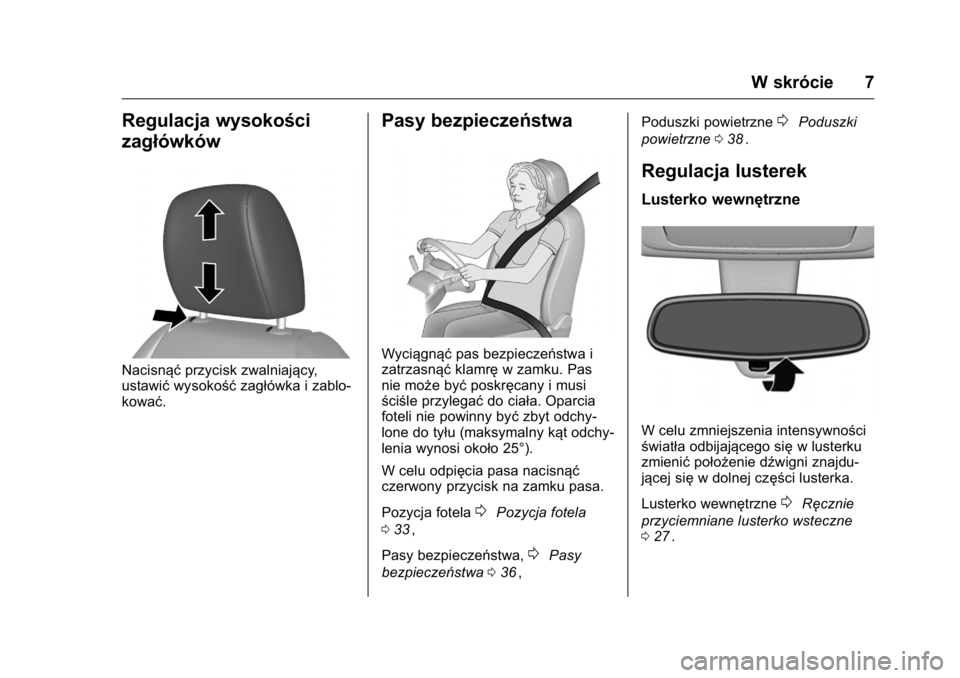

Regulacja wysokości
zagłówków
Nacisnąćprzycisk zwalniający,
ustawić wysokość zagłówka i zablo-
kować.
Pasy bezpieczeństwa
Wyciągnąć pas bezpieczeństwa i
zatrzasnąć klamręw zamku. Pas
nie może być poskręcany i musi
ściśle przylegać do ciała. Oparcia
foteli nie powinny być zbyt odchy-
lone do tyłu (maksymalny kąt odchy-
lenia wynosi około 25°).
W celu odpięcia pasa nacisnąć
czerwony przycisk na zamku pasa.
Pozycja fotela
0Pozycja fotela
0 33
ii,
Pasy bezpieczeństwa,
0Pasy
bezpieczeństwa 036
ii, Poduszki powietrzne
0Poduszki
powietrzne 038
ii.
Regulacja lusterek
Lusterko wewnętrzne
W celu zmniejszenia intensywności
światła odbijającego się w lusterku
zmienić położenie dźwigni znajdu-
jącej się w dolnej części lusterka.
Lusterko wewnętrzne
0Ręcznie
przyciemniane lusterko wsteczne
0 27
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
8 W skrócie

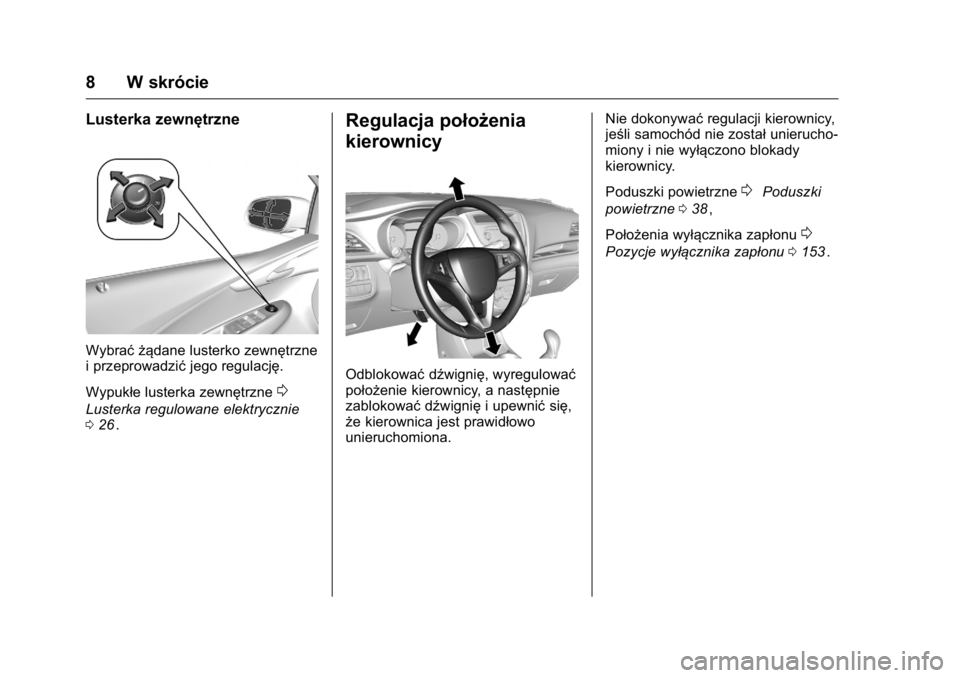

Lusterka zewnętrzne
Wybrać żądane lusterko zewnętrzne
i przeprowadzićjego regulację.
Wypukłe lusterka zewnętrzne
0
Lusterka regulowane elektrycznie
0 26ii.
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignięi upewnić się,
że kierownica jest prawidłowo
unieruchomiona. Nie dokonywać
regulacji kierownicy,
jeśli samochód nie został unierucho-
miony i nie wyłączono blokady
kierownicy.
Poduszki powietrzne
0Poduszki
powietrzne 038
ii,
Położenia wyłącznika zapłonu
0
Pozycje wyłącznika zapłonu 0153ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
W skrócie 9

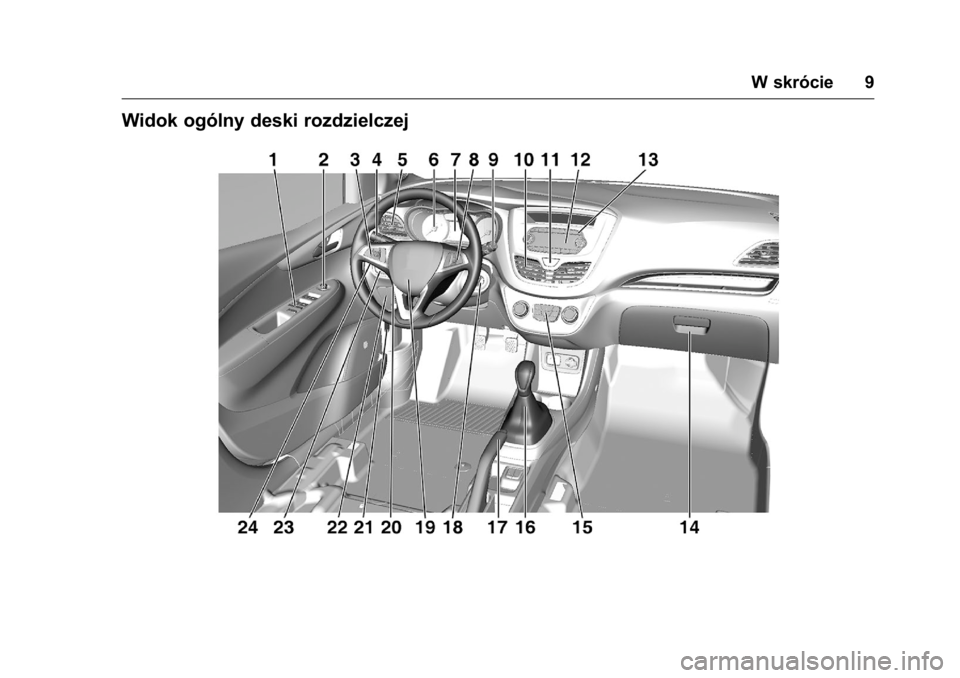

Widok ogólny deski rozdzielczej
