OPEL KARL 2016 Instruksjonsbok
Manufacturer: OPEL, Model Year: 2016, Model line: KARL, Model: OPEL KARL 2016Pages: 219, PDF Size: 5.76 MB
Page 11 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
10 Kort og viktig
1. Elektriske vinduer på sideElektriske vinduer 026ii.
Sentrallåssystem på side
Sentrallås 020
ii.
2. Sidespeil på side Konvekst
buede speil 025
ii.
3. Automatisk hastighetskontroll, Hastighetsbegrenser på side
Førerassistansesystemer
0150
ii.
Oppvarmet ratt på side
Oppvarmet ratt 058
ii.
4. Blinklys, lyshorn, nærlys og fjernlys på side Blinklys088
ii.
Utvendige lys på side Utven-
dige lys 091
ii.
Parklys på side Parklys089
ii.
5. Sideventilasjonsdyser på side Faste ventilasjonsdyser 0134
ii.
6. Instrumenter på side Rattjuste-
ring 058
ii.
7. Førerinformasjonssenter på side Førerinformasjonssenter
(DIC) 072
ii.
8. Ratthendler på side Ratthendler 058
ii. 9. Frontrutevisker, frontrutespyler,
bakre visker, bakre spyler på
side Frontrutevisker/-spyler
0 59
ii.
10. Midtventilasjonsdyser på side Justerbare ventilasjonsdyser
0134
ii.
11. Varselblinklys på side Varsel-
blinklys 087
ii.
12. Infodisplay på side Oversikt
0 95
ii.
13. Infotainmentsystem på side Betjening 0101
ii.
14. Hanskerom på side Hanskerom
0 50
ii.
15. Klimakontrollsystem på side Elektronisk klimakontroll 0130
ii.
16. Girvelger, manuelt gir på side Manuelt gir 0143
ii.
17. Håndbrems på side Håndbrems 0144
ii.
18. Tenningsbryter med rattlås på sideTenningsbryterposisjoner
0 137
ii.
19. Horn på side Horn059
ii. Førerkollisjonspute på side
Kollisjonsputesystem
036
ii.
20. Rattjustering på side Rattjuste-
ring 058
ii.
21. Panser utløserspak på side Panser 0159
ii.
22. Sikringsboks på side Sikringer
0 171
ii.
23. Antispinnsystem på side Antispinnsystem (TCS) 0145
ii.
Automatisk start/stopp av
motor på side Start/stopp-sy-
stem 0139
ii.
Bymodus på side Elektronisk
stabilitetskontroll (ESC) 0146
ii.
Filskiftvarsling på side Filskift-
varsling (LDW) 0153
ii.
24. Lysbryter, Lyshøydejustering,
Tåkelys foran,
Tåkebaklys,
Instrumentbelysning på side
Betjeningselementer for utven-
dige lys 086
ii.
Page 12 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Kort og viktig 11

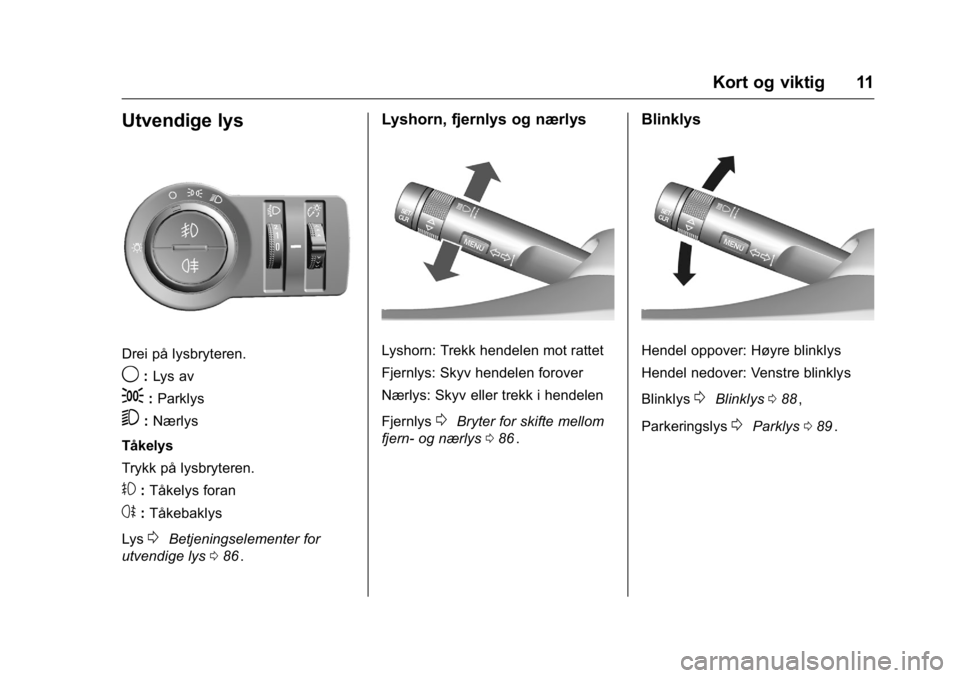

Utvendige lys
Drei på lysbryteren.
9:Lys av
;:Parklys
5:Nærlys
Tåkelys
Trykk på lysbryteren.
#: Tåkelys foran
s:Tåkebaklys
Lys
0Betjeningselementer for
utvendige lys 086
ii.
Lyshorn, fjernlys og nærlys
Lyshorn: Trekk hendelen mot rattet
Fjernlys: Skyv hendelen forover
Nærlys: Skyv eller trekk i hendelen
Fjernlys
0Bryter for skifte mellom
fjern- og nærlys 086
ii.
Blinklys
Hendel oppover: Høyre blinklys
Hendel nedover: Venstre blinklys
Blinklys
0Blinklys 088ii,
Parkeringslys
0Parklys 089ii.
Page 13 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
12 Kort og viktig

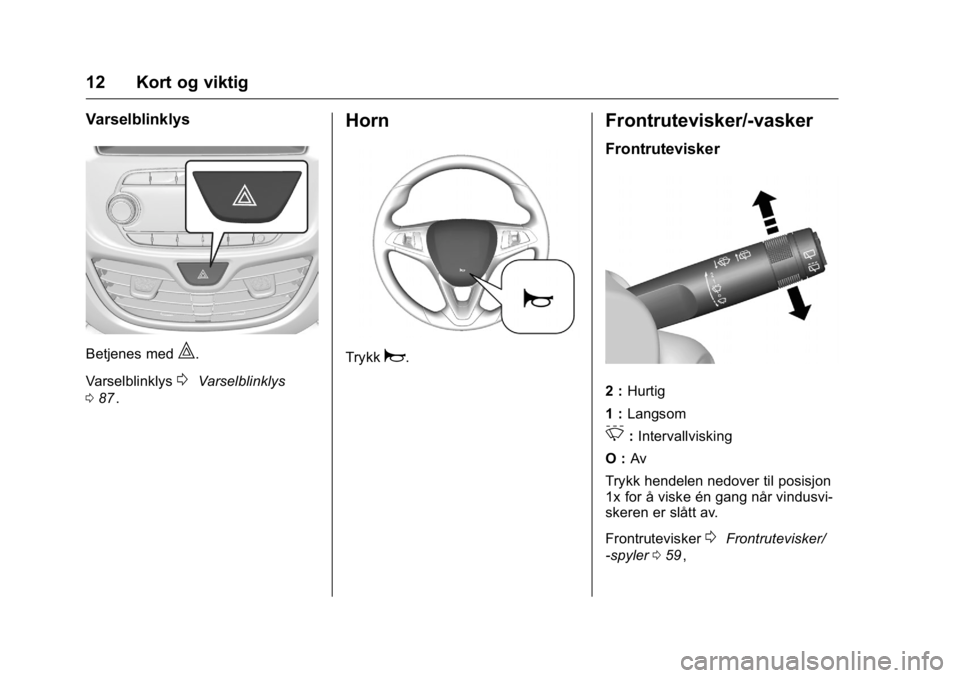

Varselblinklys
Betjenes med|.
Varselblinklys
0Varselblinklys
0 87
ii.
Horn
Trykka.
Frontrutevisker/-vasker
Frontrutevisker
2 : Hurtig
1 : Langsom
3:Intervallvisking
O : Av
Trykk hendelen nedover til posisjon
1x for å viske én gang når vindusvi-
skeren er slått av.
Frontrutevisker
0Frontrutevisker/
-spyler 059
ii,
Page 14 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Kort og viktig 13

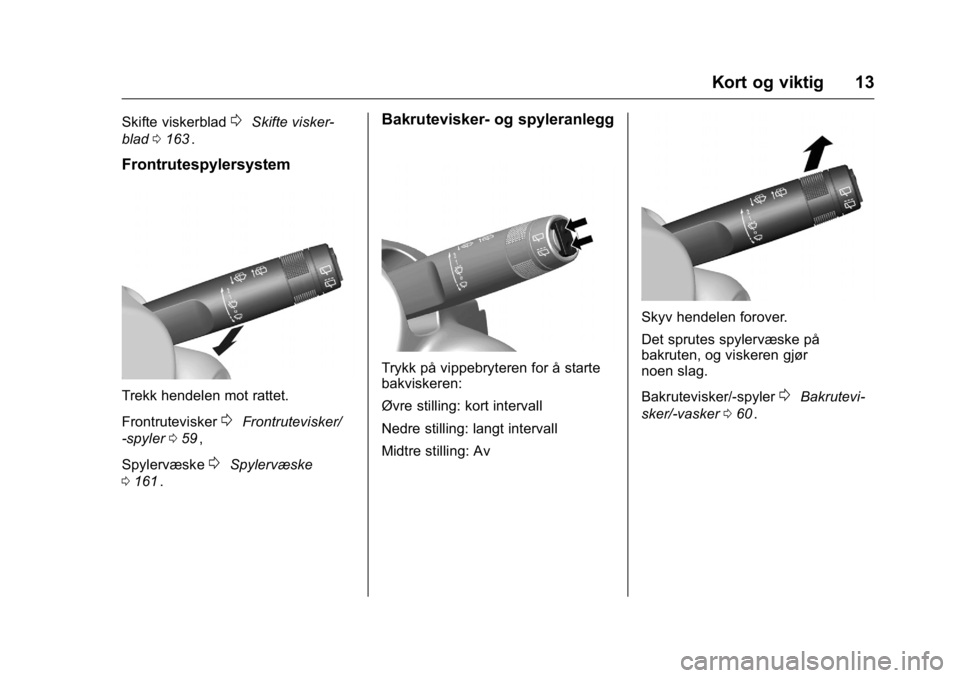

Skifte viskerblad0Skifte visker-
blad 0163
ii.
Frontrutespylersystem
Trekk hendelen mot rattet.
Frontrutevisker
0Frontrutevisker/
-spyler 059
ii,
Spylervæske
0Spylervæske
0 161
ii.
Bakrutevisker- og spyleranlegg
Trykk på vippebryteren for å starte
bakviskeren:
Øvre stilling: kort intervall
Nedre stilling: langt intervall
Midtre stilling: Av
Skyv hendelen forover.
Det sprutes spylervæske på
bakruten, og viskeren gjør
noen slag.
Bakrutevisker/-spyler
0Bakrutevi-
sker/-vasker 060
ii.
Page 15 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
14 Kort og viktig

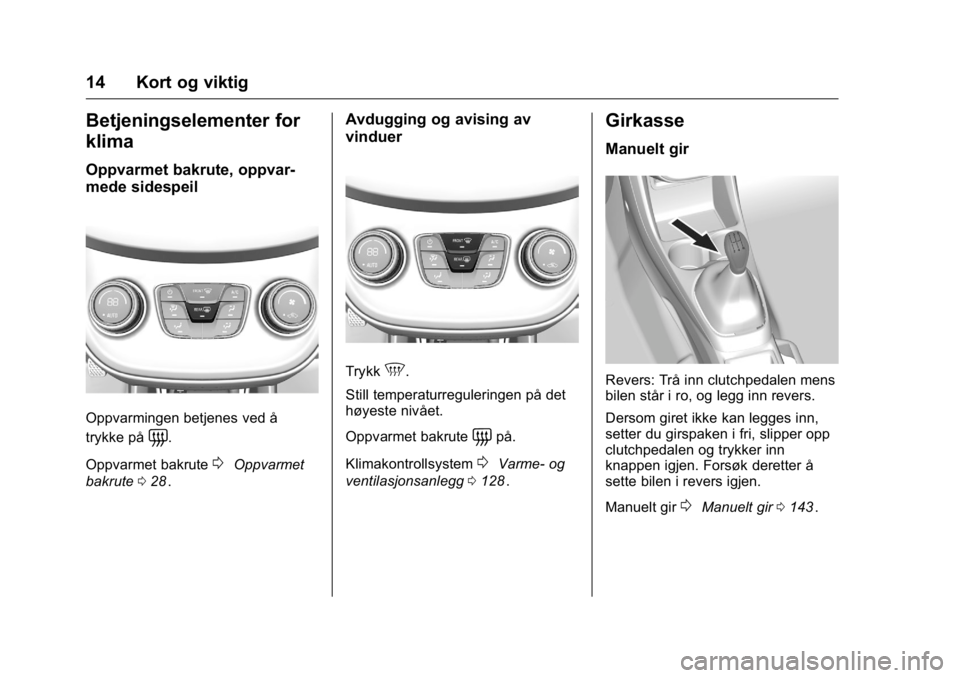

Betjeningselementer for
klima
Oppvarmet bakrute, oppvar-
mede sidespeil
Oppvarmingen betjenes ved å
trykke på
=.
Oppvarmet bakrute
0Oppvarmet
bakrute 028
ii.
Avdugging og avising av
vinduer
Trykk5.
Still temperaturreguleringen på det
høyeste nivået.
Oppvarmet bakrute
=på.
Klimakontrollsystem
0Varme- og
ventilasjonsanlegg 0128
ii.
Girkasse
Manuelt gir
Revers: Trå inn clutchpedalen mens
bilen står i ro, og legg inn revers.
Dersom giret ikke kan legges inn,
setter du girspaken i fri, slipper opp
clutchpedalen og trykker inn
knappen igjen. Forsøk deretter å
sette bilen i revers igjen.
Manuelt gir
0Manuelt gir 0143ii.
Page 16 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Kort og viktig 15
Starte motoren
Kontroller før igangkjøring
.Dekktrykk og -tilstand0
Dekktrykk 0177ii.
. Motoroljenivå og væskenivåer
0
Motorolje 0160ii.
. Alle ruter, speil, utvendig belys-
ning og skilt må være fri for
smuss, snø og is og fungere
som de skal.
. Riktig innstilling av speil, seter
og sikkerhetsbelter
0Konvekst
buede speil 025
ii,Setestilling
0 31ii,Tre-punkts sikkerhetsbelte
0 35ii.
. Bremsefunksjonen i liten fart,
særlig hvis bremsene er våte.
Starte motoren
.Vri nøkkelen til posisjon 1.
. Beveg litt på rattet for å frigjøre
rattlåsen
. Trå in clutch og bremse.
. Automatgir skal stå i P eller N.
. Ikke trå på gasspedalen.
. Vri nøkkelen til posisjon 3 og
slipp Starte motoren.
0Starte
motoren 0138
ii.
Stopp/start-system
Hvis bilen har lav hastighet eller står
i ro og bestemte betingelser er til
stede, kan du aktivere automatisk
stopp på denne måten:
.
trå inn clutchpedalen
. Still hendelen til nøytral stilling
. Slipp clutchpedalen
Automatisk stans vises av nålen på
AUTOSTOP i turtelleren.
Du starter motoren på nytt ved å trå
inn clutchpedalen igjen.
Stopp/start-system
0Start/stopp-
system 0139
ii.
Page 17 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
16 Kort og viktig
Parkering
{Advarsel
.Bilen må ikke parkeres på
lett antennelig underlag.
Den høye temperaturen på
eksosanlegget kan antenne
underlaget.
. Sett alltid på håndbremsen.
Trekk i bryteren
Yi ca.
ett sekund.
. Slå av motoren.
. flatt underlag eller oppover-
bakke, legg inn første gir
eller sett girspaken i
stillingen P før tenningsnøk-
kelen tas ut. I oppover-
bakker dreier du dessuten
forhjulene bort fra fortau-
skanten.
Når bilen står i en nedover-
bakke, legger du inn
reversgir eller setter
girspaken i stillingen P før
(fortsatt)
Advarsel (fortsatt)
du tar ut tenningsnøkkelen.
Drei dessuten forhjulene inn
mot fortauskanten.
. Fjern tenningsnøkkelen fra
tenningsbryteren. Drei på
rattet til det merkes at
rattlåsen går i inngrep.
I biler med automatgir kan
nøkkelen bare tas ut når
girspaken står i stillingen P.
. Lukk vinduene.
. Lås bilen med
Qpå fjernkon-
trollen.
. Aktiver tyverialarmen
0Tyveri-
alarm 023
ii.
. Motorkjølevifta kan gå også etter
at motoren er stoppet
0
Gjenvinning når bilen vrakes
0158ii. .
Etter å ha kjørt med høye turtall
eller med stor motorbelastning
kjøres motoren en liten stund
med lav belastning eller kjøres i
nøytral i ca.
30 sekunder før den slås av, for
å beskytte turboladeren.
Nøkler og låsing
0Nøkler 017ii,
Parkere bilen over lengre tid
0
Lagring av bilen 0158ii.
Page 18 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Nøkler, dører og vinduer 17
Nøkler, dører og
vinduer
Nøkler og låser
Nøkler . . . . . . . . . . . . . . . . . . . . . . . . . 17
Fjernkontroll . . . . . . . . . . . . . . . . . . . 18
Lagrede innstillinger . . . . . . . . . . . 19
Sentrallås . . . . . . . . . . . . . . . . . . . . . . 20
Sikkerhetslåser . . . . . . . . . . . . . . . . 22
Dører
Bagasjerom . . . . . . . . . . . . . . . . . . . . 22
Sikring av bilen
Tyverialarm . . . . . . . . . . . . . . . . . . . . 23
Startsperre . . . . . . . . . . . . . . . . . . . . . 24
Sidespeil
Konvekse speil . . . . . . . . . . . . . . . . 25
Elektriske speil . . . . . . . . . . . . . . . . 25
Innfellbare speil . . . . . . . . . . . . . . . . 25
Oppvarmede speil . . . . . . . . . . . . . 25
Innvendige speil
Manuelt sladrespeil . . . . . . . . . . . . 26
Vinduer
Manuelle vinduer . . . . . . . . . . . . . . 26
Elektriske vindusheiser . . . . . . . . 26
Oppvarmet bakrute . . . . . . . . . . . . 28
Solskjermer . . . . . . . . . . . . . . . . . . . . 28
Tak
Soltak . . . . . . . . . . . . . . . . . . . . . . . . . 28
Nøkler og låser
Nøkler
Reservenøkler
Nøkkelnummeret er oppført på en
avtagbar etikett.
Nøkkelnummeret må oppgis ved
bestilling av reservenøkler, ettersom
nøkkelen inngår i startsperresy-
stemet.
Låser
0Utvendig pleie0192ii.
Page 19 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
18 Nøkler, dører og vinduer
Nøkkel med nøkkeldel som kanfelles inn
Trykk på knappen for å felle ut
nøkkelen.
Trykk først på knappen når du skal
felle inn nøkkelen.
Fjernkontroll
Brukes til betjening av:
. sentrallås
. tyverialarm
Den radiostyrte fjernkontrollen har
en rekkevidde på ca. 20 meter.
Rekkevidden kan reduseres av
eksterne faktorer.
Varselblinklysene bekrefter at den
radiostyrte fjernkontrollen betjenes.
Den må håndteres forsiktig. Unngå
fuktighet, høye temperaturer og
unødig betjening.
Feil
Hvis det ikke er mulig å betjene
sentrallåsen med den radiostyrte
fjernkontrollen, kan det skyldes at:
. Rekkevidden er overskredet,
. For lav batterispenning,
. Hyppig, gjentatt betjening av
fjernkontrollen utenfor rekke-
vidden, slik at den må synkroni-
seres på nytt,
. Overbelastning av sentrallåsen
som følge av hyppig betjening,
strømtilførselen brytes en kort
stund,
. Støy på grunn av radiobølger fra
kilder med høyere effekt.
Låse opp
0Sentrallås 020ii.
Page 20 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Nøkler, dører og vinduer 19
Skifte batteri i den radiostyrte
fjernkontrollen
Skift batteriet når rekkevidden
reduseres.
Batterier skal ikke kastes i hushold-
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Nøkkel med nøkkeldel som
kan felles inn
Vipp ut nøkkeldelen og åpne
enheten. Skift batteriet (batteritype
CR 2032). Pass på plasseringen.
Lukk enheten og synkroniser.
Nøkkel med fast nøkkeldel
Få batteriet skiftet på et verksted.
Synkronisere den radiostyrte
fjernkontrollen
Lås opp førerdøren med nøkkelen i
låsen etter at du har skiftet batteri.
Fjernkontrollen synkroniseres når
tenningen er slått på.
Lagrede innstillinger
Når nøkkelen tas ut av tenningsbry-
teren, husker nøkkelen automatisk
disse innstillingene:
.Lys
. infotainmentsystem
. sentrallås
. komfortinnstillinger
De lagrede innstillingene brukes
automatisk neste gang den lagrede
nøkkelen settes inn i tenningsbry-
teren og stilles på posisjon 1
0
Tenningsposisjoner 0137ii.
Det er en forutsetning at førerens
personlige tilpasning er aktivert i de
personlige innstillingene i det
grafiske informasjonsdisplayet.
Dette må stilles inn for hver nøkkel
som brukes.
I biler som er utstyrt med Farge-in-
fo-display, er personlige innstillinger
aktivert permanent.
Personlig tilpasning av bilen
0
Individuelle innstillinger 080ii.
