OPEL KARL 2016 Instruksjonsbok
Manufacturer: OPEL, Model Year: 2016, Model line: KARL, Model: OPEL KARL 2016Pages: 219, PDF Size: 5.76 MB
Page 51 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
50 Oppbevaringsplasser
Oppbevarings-
plasser
Oppbevaringsrom
Oppbevaringsrom . . . . . . . . . . . . . . 50
Oppbevaringsplasser i instru-mentpanel . . . . . . . . . . . . . . . . . . . . 50
Hanskerom . . . . . . . . . . . . . . . . . . . . 50
Koppholdere . . . . . . . . . . . . . . . . . . . 51
Plassering av bagasje/last
Bagasjerom . . . . . . . . . . . . . . . . . . . . 51
Ekstra oppbevaringsplasser
Bagasjerom/bagasjeroms- panel . . . . . . . . . . . . . . . . . . . . . . . . . 53
Lite bagasjenett . . . . . . . . . . . . . . . . 54
Varseltrekant . . . . . . . . . . . . . . . . . . . 54
Førstehjelpssett . . . . . . . . . . . . . . . . 55
Informasjon om lasting av
bilen
Informasjon om lasting av bilen . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Oppbevaringsrom
{Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom-
mene. Ellers kan lokket på oppbe-
varingsrommet åpnes og
passasjerer og fører kan skades
av gjenstander som slynges ut
ved hard oppbremsing, plutselig
retningsendring eller et uhell.
Oppbevaringsplasser i
instrumentpanel
Oppbevaringsrommet brukes til små
gjenstander osv.
Hanskerom
Hanskerommet har et eget rom for
instruksjonsboken. Trekk i knasten
for å åpne rommet. Hanskerommet
bør være lukket under kjøring.
Page 52 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Oppbevaringsplasser 51
Koppholdere
En koppholder er plassert i midtkon-
sollen.
Plassering av
bagasje/last
Bagasjerom
Utvidelse av bagasjerommetMerk
Vipp ned bakseteputen før du
folder ned bakseteryggen.
Hvis du ikke gjør det på denne
måten, kan det bli skader på
baksetet.
1. Trekk hodestøttene oppover og fjern dem ved å presse inn
begge hakene.
Merk
Skyv forsetet framover og sett forse-
teryggen loddrett for å få nok plass
til å håndtere bakseteputen.
2. Trekk i seteputen og drei seteputen ned.
3. Trekk i utløserspaken oppåbakre ryggstø.
Page 53 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
52 Oppbevaringsplasser
4. Fold ryggstøet forover og ned.
5. Legg sikkerhetsbeltene for deytre setene i belteføringene. For å returnere seteryggen til den
originale posisjonen løftes
seteryggen opp og sikkerhetsbeltet
trekkes ut fra beltestyringene.
Trykk seteryggen godt på plass.
{Advarsel
Kontroller før kjøring at seteryg-
gene er låst i stilling etter at de er
felt opp. Hvis de ikke er låst, kan
det oppstå personskader eller
skader på lasten eller bilen ved
en eventuell kollisjon eller hard
oppbremsing.
Kontroller at setebeltene ikke
kommer i klem av låsen.
Det er mulig at sikkerhetsbeltet i
midten bak låses når du hever
seteryggen. Hvis dette skjer, lar du
beltet rulles helt inn igjen og gjentar
handlingen.
Hvis sikkerhetsbeltet fremdeles er
låst, legger du ned seteputen og
prøver igjen. Seteputen settes tilbake ved å sette
bakkanten av seteputen i opprin-
nelig stilling samtidig som du
kontrollerer at setebeltet ikke er
vridd eller ligger fastklemt under
seteputen, og deretter skyve den
fremre delen av setet hardt ned til
seteputen låses.Merk
Når bakseteryggen rettes opp
igjen, plasser bilbeltet og
spennene mellom bakseteryggen
og seteputen. Sørg for at bakse-
tebeltet og spennene ikke ligger
fastklemt under bakseteputen.
Sørg for at sikkerhetsbeltene ikke
er vridd eller ligger fastklemt i
seteryggen og at de er korrekt
plassert.
Les dette: Bagasjerommet skal
inneholde alt utstyret som er
montert ved produksjonen hos
bilprodusenten (reservehjul, jekk
osv.) Annet utstyr, enten ikke
montert eller kun som ekstraut-
Page 54 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Oppbevaringsplasser 53

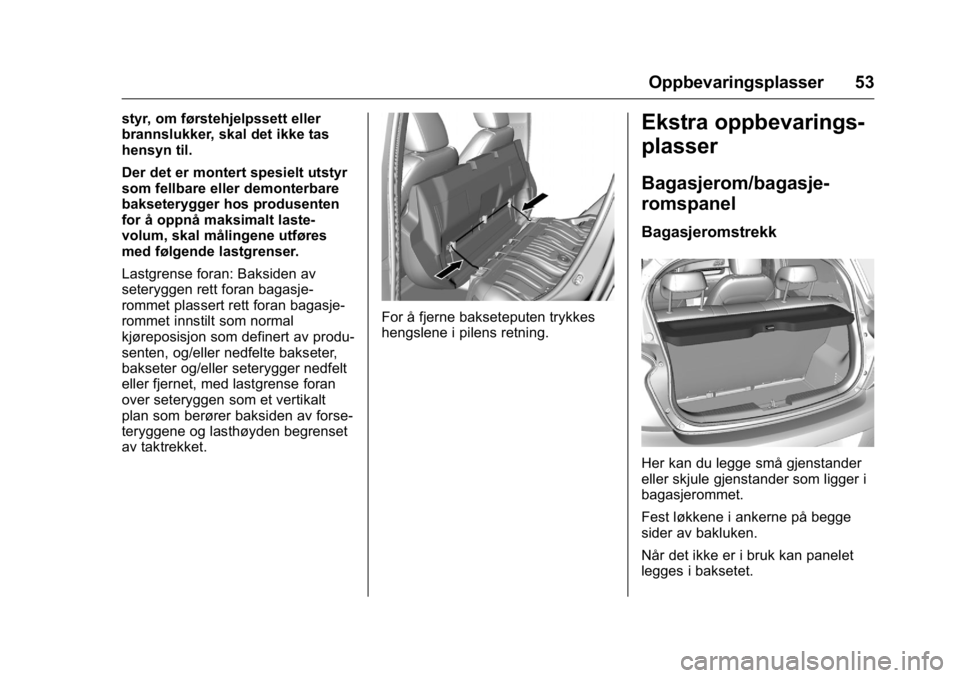

styr, om førstehjelpssett eller
brannslukker, skal det ikke tas
hensyn til.
Der det er montert spesielt utstyr
som fellbare eller demonterbare
bakseterygger hos produsenten
for å oppnå maksimalt laste-
volum, skal målingene utføres
med følgende lastgrenser.
Lastgrense foran: Baksiden av
seteryggen rett foran bagasje-
rommet plassert rett foran bagasje-
rommet innstilt som normal
kjøreposisjon som definert av produ-
senten, og/eller nedfelte bakseter,
bakseter og/eller seterygger nedfelt
eller fjernet, med lastgrense foran
over seteryggen som et vertikalt
plan som berører baksiden av forse-
teryggene og lasthøyden begrenset
av taktrekket.
For å fjerne bakseteputen trykkes
hengslene i pilens retning.
Ekstra oppbevarings-
plasser
Bagasjerom/bagasje-
romspanel
Bagasjeromstrekk
Her kan du legge små gjenstander
eller skjule gjenstander som ligger i
bagasjerommet.
Fest løkkene i ankerne på begge
sider av bakluken.
Når det ikke er i bruk kan panelet
legges i baksetet.
Page 55 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
54 Oppbevaringsplasser
Merk
Hvis det festet på feil sted, kan det
oppstå ulyder og slitasje i kontakt
med bakseteryggen.
Merk
Ikke legge tunge gjenstander på
panelet.
Ved innlasting eller utlasting av
bagasjepaneldekselet vris det for
enkel montering på grunn av at
bagasjepaneldekselet er større
enn bakluken.
Lite bagasjenett
Små gjenstander kan oppbevares i
bagasjenettet, som leveres som
ekstrautstyr.
Nettet monteres ved å feste løkken i
øvre hjørne av nettet til de to feste-
punktene på bakpanelet.
Merk
Lastenettet i bagasjerommer er
kun beregnet på små laster. Ikke
bruk lastenettet til svært tunge
gjenstander.
Varseltrekant
Biler med dekkreparasjonssett
Legg varseltrekanten i bilens
verktøykasse under gulvdekselet i
bagasjerommet.Biler med reservehjul
Legg varseltrekanten i rommet på
bagasjerommet.
Page 56 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Oppbevaringsplasser 55
Førstehjelpssett
Legg førstehjelpsutstyret i rommet
på bagasjerommet.
Informasjon om
lasting av bilen
.Legg tunge gjenstander i
bagasjerommet mot seteryg-
gene. Kontroller at seteryggene
er ordentlig låst. Når gjenstander
kan stables, skal de tyngste
legges nederst.
. Sikre gjenstander i bagasje-
rommet slik at de ikke kan
forskyve seg.
. Ved transport av gjenstander i
bagasjerommet må bakseteryg-
gene ikke ligge skrått forover.
. Ikke la lasten stikke opp over
overkanten av seteryggene.
. Det må ikke legges noen
gjenstander på bagasjeromsdek-
selet eller på instrumentpanelet,
og føleren øverst på instrument-
panelet må ikke tildekkes. .
Lasten må ikke blokkere for
bruken av pedalene,
håndbremsen og girspaken og
ikke hindre bilførerens
bevegelser. Ingen løse
gjenstander må oppbevares i
kupeen.
. Ikke kjør med åpent bagasjerom.
{Advarsel
Sørg alltid for å plassere lasten i
bilen på en trygg måte.
Last som ikke er tilstrekkelig
sikret, kan slynges rundt i bilen og
forårsake personskader og skader
på lasten eller bilen.
Page 57 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
56 Oppbevaringsplasser
.Nyttelasten er differansen
mellom tillatt totalvekt (se fabri-
kasjonsplaten
0Bilens identifi-
kasjonsnummer (VIN) 0201
ii) og
egenvekten. Se Tekniske data
for nøyaktig egenvekt.
I egenvekten inngår vekten på
fører (68 kg), bagasje (7 kg) og
alle væsker (drivstofftanken
90 % full).
Ekstrautstyr og tilbehør øker
egenvekten.
. Når du kjører med last på taket,
er bilen mer utsatt for sidevind
og det virker negativt inn på
kjøreegenskapene på grunn av
at bilen har et høyere tyngde-
punkt. Fordel lasten jevnt, og
sikre den forsvarlig med feste-
stropper. Tilpass dekktrykk og
bilens hastighet til lastetil-
standen. Kontroller og etterstram
stroppene hyppig.
Page 58 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Instrumenter og betjeningselementer 57
Instrumenter og
betjeningsele-
menter
Betjeningselementer
Rattjustering . . . . . . . . . . . . . . . . . . . 58
Kontroller i rattet . . . . . . . . . . . . . . . 58
Oppvarmet ratt . . . . . . . . . . . . . . . . . 58
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Frontrutevisker/-spyler . . . . . . . . . 59
Bakrutevisker/-spyler . . . . . . . . . . 60
Utetemperatur . . . . . . . . . . . . . . . . . 61
Klokke . . . . . . . . . . . . . . . . . . . . . . . . . 61
Strømuttak . . . . . . . . . . . . . . . . . . . . . 61
Varsellys, måleinstrumenter og
kontrollys
Speedometer . . . . . . . . . . . . . . . . . . 62
Kilometerteller . . . . . . . . . . . . . . . . . 62
Tripteller . . . . . . . . . . . . . . . . . . . . . . . 62
Turteller . . . . . . . . . . . . . . . . . . . . . . . . 63
Drivstoffmåler . . . . . . . . . . . . . . . . . . 63
Kontrollamper . . . . . . . . . . . . . . . . . . 63
Kjølevæsketemperaturmåler . . . 66
Servicedisplay . . . . . . . . . . . . . . . . . 66
Blinklys . . . . . . . . . . . . . . . . . . . . . . . . 67
Sikkerhetsbeltepåminnelse . . . . 67Lampe for kollisjonsputer og
beltestrammere . . . . . . . . . . . . . . . 67
Lampe for kollisjonspute På/Av . . . . . . . . . . . . . . . . . . . . . . . . . 68
Ladesystemlampe . . . . . . . . . . . . . 68
Indikatorlampe for
funksjonsfeil . . . . . . . . . . . . . . . . . . 68
Servicekontrollampe (SVS) . . . . 68
Varsellampe for bremser og clutch . . . . . . . . . . . . . . . . . . . . . . . . 68
Varsellampe for blokkeringsfrie bremser (ABS) . . . . . . . . . . . . . . . 69
Girskiftlampe . . . . . . . . . . . . . . . . . . 69
Variabel styremotstand-- lampe . . . . . . . . . . . . . . . . . . . . . . . . 69
Filskiftvarsellampe (LDW) . . . . . . 69
Lampe for parkeringsradar med ultralyd . . . . . . . . . . . . . . . . . . . . . . . 69
Elektronisk stabilitetskontroll (ESC), varsellampe . . . . . . . . . . 69
Kontrollampe for utkoblet elektronisk stabilitetskon-
troll (ESC) . . . . . . . . . . . . . . . . . . . . 70
Lampe for Antispinn AV . . . . . . . . 70
Varsellampe for kjølevæsketem- peratur . . . . . . . . . . . . . . . . . . . . . . . 70
Lampe for dekktrykkover- våkning . . . . . . . . . . . . . . . . . . . . . . . 70
Lampe for motoroljetrykk . . . . . . . 70
Varsellampe for lite drivstoff . . . . 71
Autostoppmodus . . . . . . . . . . . . . . . 71 Startsperrelampe . . . . . . . . . . . . . . 71
Lampe for redusert motor-
effekt . . . . . . . . . . . . . . . . . . . . . . . . . 71
Lampe for Fjernlys på . . . . . . . . . . 71
Lampe for tåkelys foran . . . . . . . . 71
Lampe for tåkelys bak . . . . . . . . . 71
Baklys indikatorlampe . . . . . . . . . 71
Lys for automatisk hastighets- kontroll . . . . . . . . . . . . . . . . . . . . . . . 72
Kontrollampe for åpent panser . . . . . . . . . . . . . . . . . . . . . . . . 72
Kontrollampe for åpen dør . . . . . 72
Informasjonsdisplayer
Førerinformasjonsdisplay . . . . . . 72
Meldinger om bilen
Meldinger om bilen . . . . . . . . . . . . 77
Varsellyder . . . . . . . . . . . . . . . . . . . . . 79
Individuelle innstillinger
Individuelle innstillinger . . . . . . . . 80
OnStar-system
OnStar®-system . . . . . . . . . . . . . . . 82
Page 59 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15

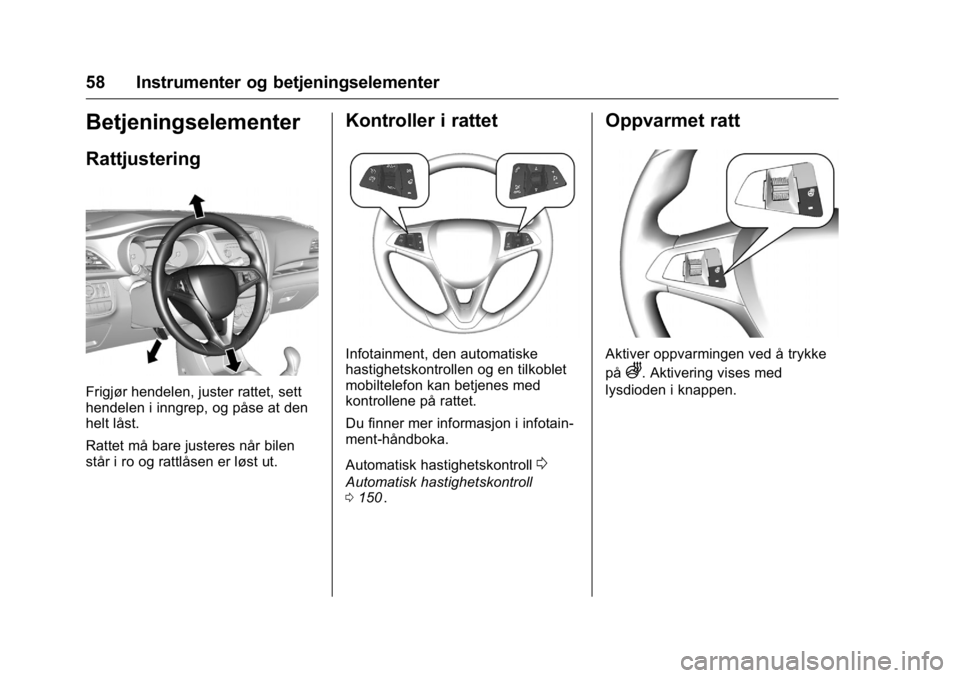

58 Instrumenter og betjeningselementer
Betjeningselementer
Rattjustering
Frigjør hendelen, juster rattet, sett
hendelen i inngrep, og påse at den
helt låst.
Rattet må bare justeres når bilen
står i ro og rattlåsen er løst ut.
Kontroller i rattet
Infotainment, den automatiske
hastighetskontrollen og en tilkoblet
mobiltelefon kan betjenes med
kontrollene på rattet.
Du finner mer informasjon i infotain-
ment-håndboka.
Automatisk hastighetskontroll
0
Automatisk hastighetskontroll
0150ii.
Oppvarmet ratt
Aktiver oppvarmingen ved å trykke
på
A. Aktivering vises med
lysdioden i knappen.
Page 60 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15

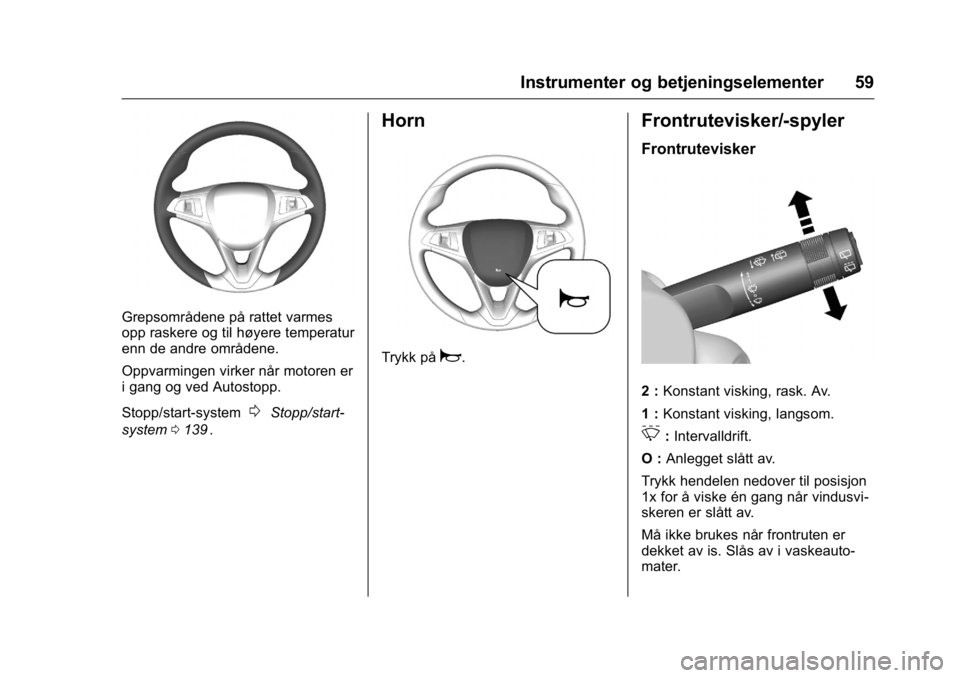

Instrumenter og betjeningselementer 59
Grepsområdene på rattet varmes
opp raskere og til høyere temperatur
enn de andre områdene.
Oppvarmingen virker når motoren er
i gang og ved Autostopp.
Stopp/start-system
0Stopp/start-
system 0139
ii.
Horn
Trykk påa.
Frontrutevisker/-spyler
Frontrutevisker
2 : Konstant visking, rask. Av.
1 : Konstant visking, langsom.
3:Intervalldrift.
O : Anlegget slått av.
Trykk hendelen nedover til posisjon
1x for å viske én gang når vindusvi-
skeren er slått av.
Må ikke brukes når frontruten er
dekket av is. Slås av i vaskeauto-
mater.
