OPEL KARL 2016 Omaniku käsiraamat (in Estonian)
Manufacturer: OPEL, Model Year: 2016, Model line: KARL, Model: OPEL KARL 2016Pages: 224, PDF Size: 5.76 MB
Page 1 of 224
OPEL KARL
Omaniku käsiraamat
Page 2 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
SisukordSissejuhatus . . . . . . . . . . . . . . . . . . . . . 2
Lühidalt . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Võtmed, uksed ja aknad . . . . . . . . 17
Istmed ja turvavarustus . . . . . . . . . 29
Panipaigad . . . . . . . . . . . . . . . . . . . . . 48
Näidikud ja juhtseadised . . . . . . . . 55
Valgustus . . . . . . . . . . . . . . . . . . . . . . . 86
Infotainment-süsteem . . . . . . . . . . . 93
Kliimaseade . . . . . . . . . . . . . . . . . . . 129
Sõitmine ja töörežiim . . . . . . . . . . 138
Sõiduki hooldamine . . . . . . . . . . . 159
Korrashoid ja hooldus . . . . . . . . . 198
Tehnilised andmed . . . . . . . . . . . . 204
Kliendi andmed . . . . . . . . . . . . . . . 210
Sisujuht . . . . . . . . . . . . . . . . . . 215
Page 3 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
2 Sissejuhatus
Sissejuhatus
Page 4 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

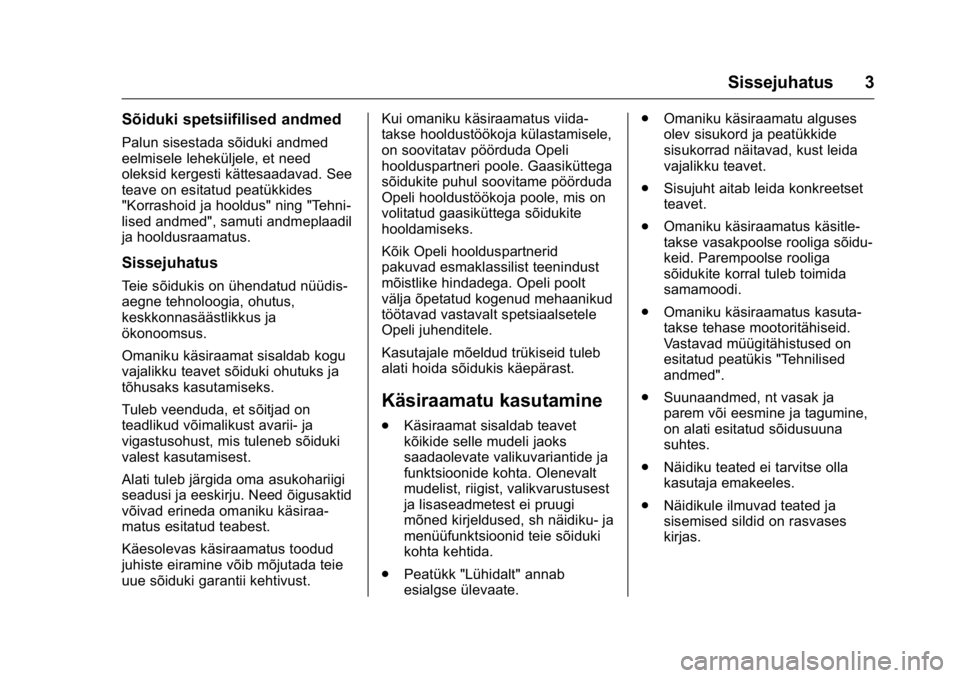

Sissejuhatus 3
Sõiduki spetsiifilised andmed
Palun sisestada sõiduki andmed
eelmisele leheküljele, et need
oleksid kergesti kättesaadavad. See
teave on esitatud peatükkides
"Korrashoid ja hooldus" ning "Tehni-
lised andmed", samuti andmeplaadil
ja hooldusraamatus.
Sissejuhatus
Teie sõidukis on ühendatud nüüdis-
aegne tehnoloogia, ohutus,
keskkonnasäästlikkus ja
ökonoomsus.
Omaniku käsiraamat sisaldab kogu
vajalikku teavet sõiduki ohutuks ja
tõhusaks kasutamiseks.
Tuleb veenduda, et sõitjad on
teadlikud võimalikust avarii- ja
vigastusohust, mis tuleneb sõiduki
valest kasutamisest.
Alati tuleb järgida oma asukohariigi
seadusi ja eeskirju. Need õigusaktid
võivad erineda omaniku käsiraa-
matus esitatud teabest.
Käesolevas käsiraamatus toodud
juhiste eiramine võib mõjutada teie
uue sõiduki garantii kehtivust.Kui omaniku käsiraamatus viida-
takse hooldustöökoja külastamisele,
on soovitatav pöörduda Opeli
hoolduspartneri poole. Gaasiküttega
sõidukite puhul soovitame pöörduda
Opeli hooldustöökoja poole, mis on
volitatud gaasiküttega sõidukite
hooldamiseks.
Kõik Opeli hoolduspartnerid
pakuvad esmaklassilist teenindust
mõistlike hindadega. Opeli poolt
välja õpetatud kogenud mehaanikud
töötavad vastavalt spetsiaalsetele
Opeli juhenditele.
Kasutajale mõeldud trükiseid tuleb
alati hoida sõidukis käepärast.
Käsiraamatu kasutamine
.
Käsiraamat sisaldab teavet
kõikide selle mudeli jaoks
saadaolevate valikuvariantide ja
funktsioonide kohta. Olenevalt
mudelist, riigist, valikvarustusest
ja lisaseadmetest ei pruugi
mõned kirjeldused, sh näidiku- ja
menüüfunktsioonid teie sõiduki
kohta kehtida.
. Peatükk "Lühidalt" annab
esialgse ülevaate. .
Omaniku käsiraamatu alguses
olev sisukord ja peatükkide
sisukorrad näitavad, kust leida
vajalikku teavet.
. Sisujuht aitab leida konkreetset
teavet.
. Omaniku käsiraamatus käsitle-
takse vasakpoolse rooliga sõidu-
keid. Parempoolse rooliga
sõidukite korral tuleb toimida
samamoodi.
. Omaniku käsiraamatus kasuta-
takse tehase mootoritähiseid.
Vastavad müügitähistused on
esitatud peatükis "Tehnilised
andmed".
. Suunaandmed, nt vasak ja
parem või eesmine ja tagumine,
on alati esitatud sõidusuuna
suhtes.
. Näidiku teated ei tarvitse olla
kasutaja emakeeles.
. Näidikule ilmuvad teated ja
sisemised sildid on rasvases
kirjas.
Page 5 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
4 Sissejuhatus
Oht, hoiatus ja
ettevaatust
{Oht
Tekst tähistusega{Oht annab
teavet surmaga lõppevate vigas-
tuste ohu kohta. Selle teabe
eiramine on eluohtlik.
{Hoiatus
Tekst tähistusega{Hoiatus
annab teavet õnnetusjuhtumite
või vigastuste ohu kohta. Selle
teabe eiramine võib põhjustada
vigastusi.
Ettevaatust
Tekst märgistusega Ettevaatust
annab teavet sõiduki võimaliku
kahjustumise kohta. Selle teabe
eiramine võib põhjustada sõiduki
kahjustumise.
Sümbolid
Viiteid lehekülgedele näitab märk0.
0tähendab: vt lk.
Lehekülgede viited ja registri kirjed
viitavad sisukorras olevatele taand-
reaga pealkirjadele.
Kronoloogiline järjekord menüükir-
jete valimiseks sõiduki personalisee-
rimisel on näidatud sümboliga
0.
Soovime teile pikaajalist sõidunau-
dingut!
Adam Opel AG
Page 6 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Lühidalt 5
Lühidalt
Esmane sõiduteave
Sõiduki lukustuse avamine . . . . . . 5
Istme reguleerimine . . . . . . . . . . . . . 6
Peatoe kõrguse regulee-rimine . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Turvavööd . . . . . . . . . . . . . . . . . . . . . . 7
Peegli reguleerimine . . . . . . . . . . . . 7
Rooli reguleerimine . . . . . . . . . . . . . 8
Armatuurlaua ülevaade . . . . . . . . . 9
Välisvalgustus . . . . . . . . . . . . . . . . . 11
Helisignaal . . . . . . . . . . . . . . . . . . . . . 12
Klaasipuhasti/pesur . . . . . . . . . . . . 12
Kliimaseade . . . . . . . . . . . . . . . . . . . 14
Käigukast . . . . . . . . . . . . . . . . . . . . . . 14
Mootori käivitamine . . . . . . . . . . . . 15
Parkimine . . . . . . . . . . . . . . . . . . . . . . 16
Esmane sõiduteave
Sõiduki lukustuse
avamine
Uste ja pakiruumi lukust avamiseks
vajutage
K. Uste avamiseks tuleb
tõmmata käepidemetest.
Tagaluugi avamiseks vajutage
puutelülitit luugi iluliistu all.
Avab kõik uksed. Ohutuled vilguvad
kaks korda.
Kaugjuhtimispult
0Kaugjuhtimis-
pult 018
ii.
Kesklukustussüsteem
0Kesklu-
kustussüsteem 019
ii,
Pakiruum
0Pakiruum 022ii.
Page 7 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
6 Lühidalt
Istme reguleerimine
Pikisuunaline reguleerimine
Tõmmata hooba, nihutada istet ja
vabastada hoob.
Püüdke liigutada istet edasi-tagasi,
et tagada istme lukustumine
ettenähtud kohta.
Istme asend
0Istme asend031ii,
istme reguleerimine
0Istme
reguleerimine 032
ii.
{Oht
Turvapadja ohutu avanemise
võimaldamiseks ei tohi istuda
roolile lähemal kui 25 cm.
Seljatoe kalle
Tõmmata hooba, reguleerida kallet
ja vabastada hoob. Lasta istmel
kuuldavalt oma kohale fikseeruda.
Istme asend
0Istme asend 031ii,
istme reguleerimine
0Istme
reguleerimine 032
ii.
Istme kõrgus
Hoova liigutamine
Üles: iste kõrgemal
Alla: Iste madalamal
Istme asend
0Istme asend 031ii,
istme reguleerimine
0Istme
reguleerimine 032
ii.
Page 8 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Lühidalt 7

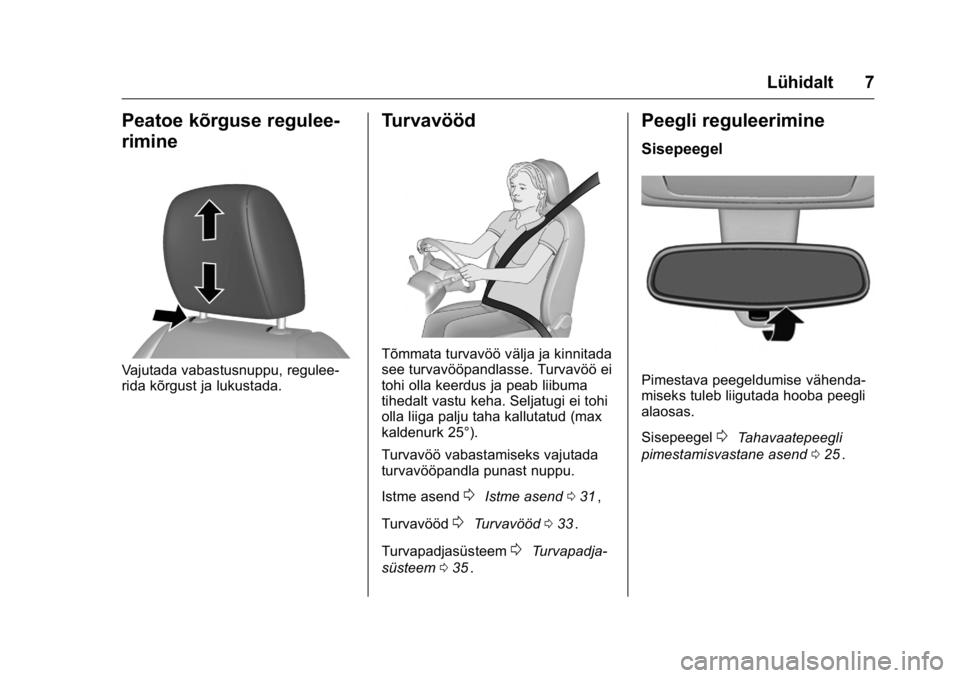

Peatoe kõrguse regulee-
rimine
Vajutada vabastusnuppu, regulee-
rida kõrgust ja lukustada.
Turvavööd
Tõmmata turvavöö välja ja kinnitada
see turvavööpandlasse. Turvavöö ei
tohi olla keerdus ja peab liibuma
tihedalt vastu keha. Seljatugi ei tohi
olla liiga palju taha kallutatud (max
kaldenurk 25°).
Turvavöö vabastamiseks vajutada
turvavööpandla punast nuppu.
Istme asend
0Istme asend031ii,
Turvavööd
0Turvavööd 033ii.
Turvapadjasüsteem
0Turvapadja-
süsteem 035
ii.
Peegli reguleerimine
Sisepeegel
Pimestava peegeldumise vähenda-
miseks tuleb liigutada hooba peegli
alaosas.
Sisepeegel
0Tahavaatepeegli
pimestamisvastane asend 025
ii.
Page 9 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
8 Lühidalt

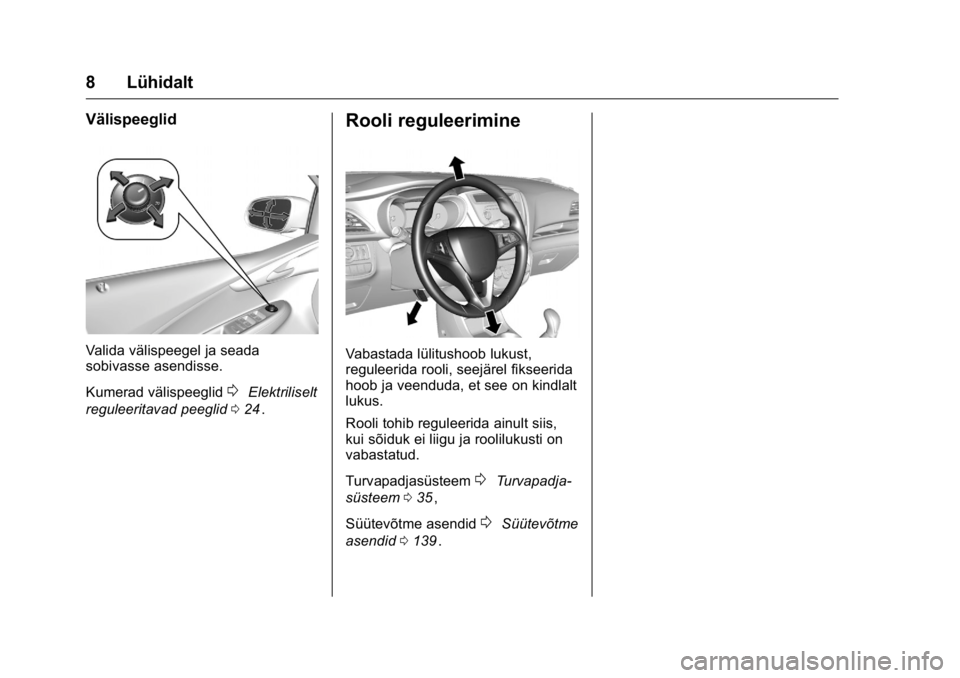

Välispeeglid
Valida välispeegel ja seada
sobivasse asendisse.
Kumerad välispeeglid
0Elektriliselt
reguleeritavad peeglid 024
ii.
Rooli reguleerimine
Vabastada lülitushoob lukust,
reguleerida rooli, seejärel fikseerida
hoob ja veenduda, et see on kindlalt
lukus.
Rooli tohib reguleerida ainult siis,
kui sõiduk ei liigu ja roolilukusti on
vabastatud.
Turvapadjasüsteem
0Turvapadja-
süsteem 035
ii,
Süütevõtme asendid
0Süütevõtme
asendid 0139
ii.
Page 10 of 224
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Lühidalt 9

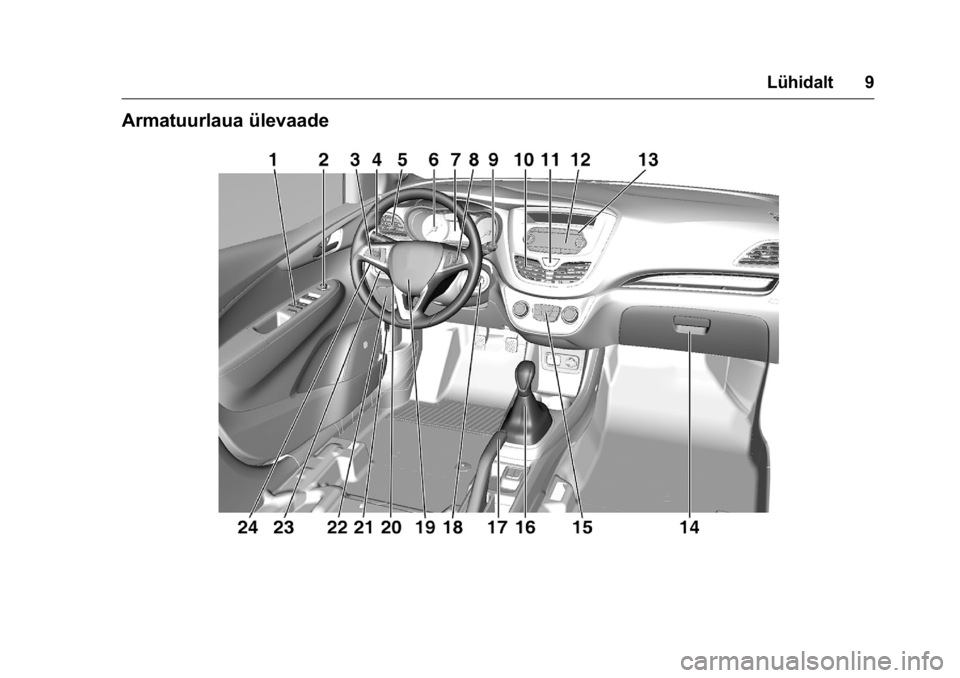

Armatuurlaua ülevaade
