170 Njega vozila

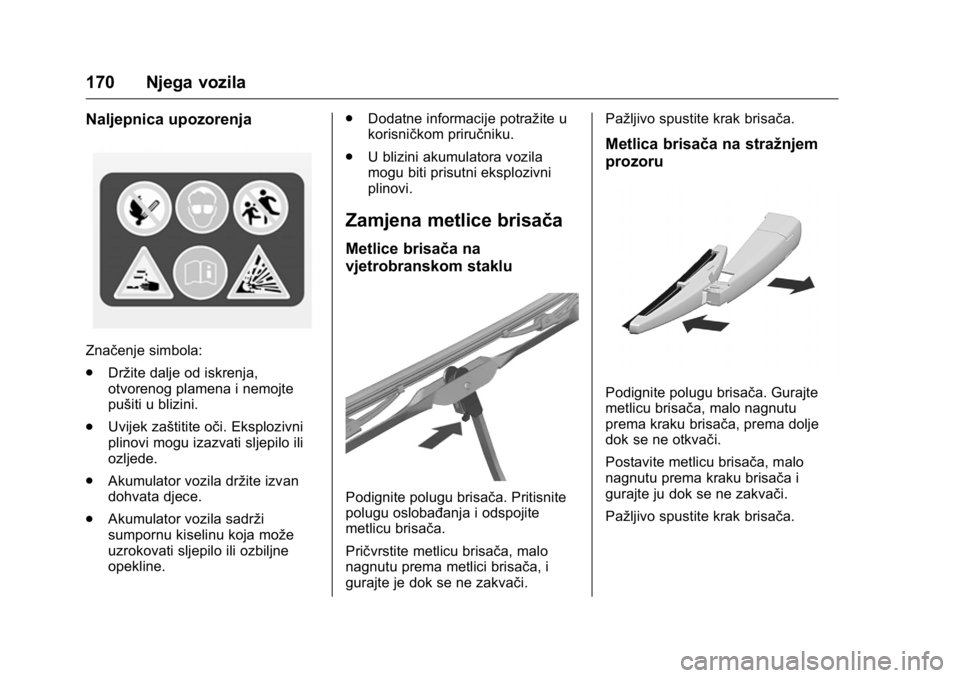

Naljepnica upozorenja
Značenje simbola:
.Držite dalje od iskrenja,
otvorenog plamena i nemojte
pušiti u blizini.
. Uvijek zaštitite oči. Eksplozivni
plinovi mogu izazvati sljepilo ili
ozljede.
. Akumulator vozila držite izvan
dohvata djece.
. Akumulator vozila sadrži
sumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline. .
Dodatne informacije potražite u
korisničkom priručniku.
. U blizini akumulatora vozila
mogu biti prisutni eksplozivni
plinovi.
Zamjena metlice brisača
Metlice brisača na
vjetrobranskom staklu
Podignite polugu brisača. Pritisnite
polugu oslobađanja i odspojite
metlicu brisača.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači. Pažljivo spustite krak brisača.
Metlica brisača na stražnjem
prozoru
Podignite polugu brisača. Gurajte
metlicu brisača, malo nagnutu
prema kraku brisača, prema dolje
dok se ne otkvači.
Postavite metlicu brisača, malo
nagnutu prema kraku brisača i
gurajte ju dok se ne zakvači.
Pažljivo spustite krak brisača.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Njega vozila 171

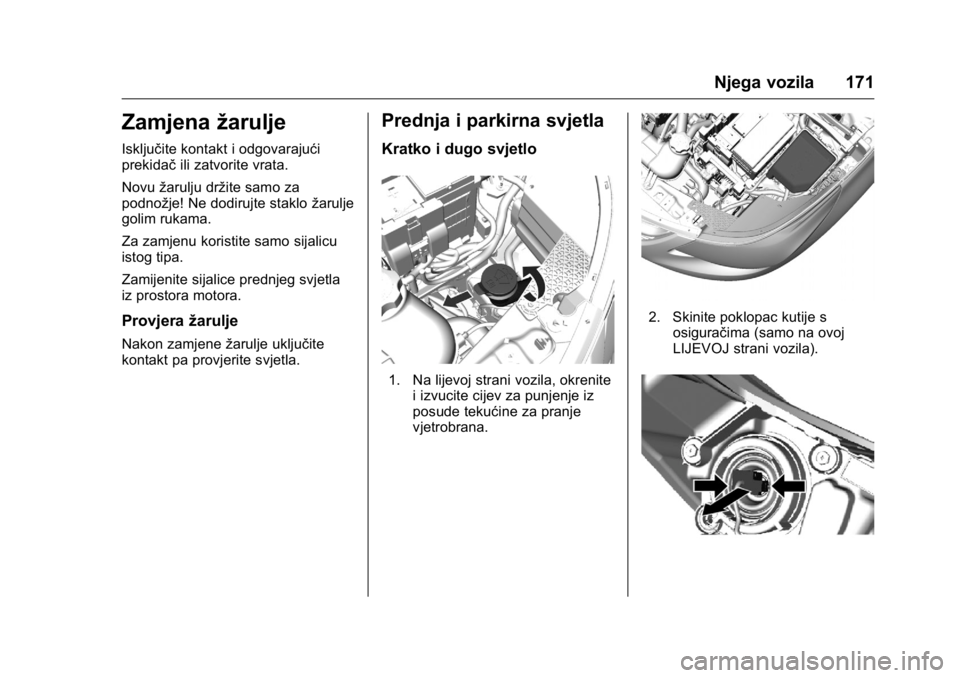

Zamjenažarulje
Isključite kontakt i odgovarajući
prekidačili zatvorite vrata.
Novu žarulju držite samo za
podnožje! Ne dodirujte staklo žarulje
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla
iz prostora motora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Prednja i parkirna svjetla
Kratko i dugo svjetlo
1. Na lijevoj strani vozila, okrenite i izvucite cijev za punjenje iz
posude tekućine za pranje
vjetrobrana.
2. Skinite poklopac kutije sosiguračima (samo na ovoj
LIJEVOJ strani vozila).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
172 Njega vozila

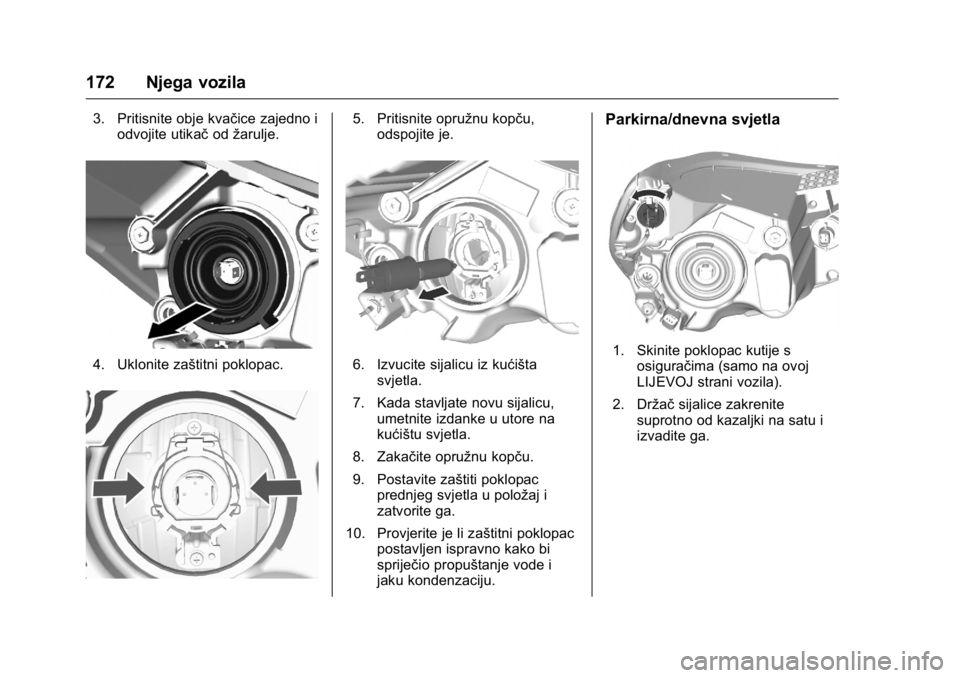

3. Pritisnite obje kvačice zajedno iodvojite utikač odžarulje.
4. Uklonite zaštitni poklopac.
5. Pritisnite opružnu kopču,
odspojite je.
6. Izvucite sijalicu iz kućištasvjetla.
7. Kada stavljate novu sijalicu, umetnite izdanke u utore na
kućištu svjetla.
8. Zakačite opružnu kopču.
9. Postavite zaštiti poklopac prednjeg svjetla u položaj i
zatvorite ga.
10. Provjerite je li zaštitni poklopac postavljen ispravno kako bi
spriječio propuštanje vode i
jaku kondenzaciju.
Parkirna/dnevna svjetla
1. Skinite poklopac kutije sosiguračima (samo na ovoj
LIJEVOJ strani vozila).
2. Držač sijalice zakrenite
suprotno od kazaljki na satu i
izvadite ga.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Njega vozila 173
3. Odspojite sijalicu od držačasijalice i zamijenite je.
4. Držač sijalice umetnite u
kućište svjetla i zakrenite ga u
smjeru kazaljki na satu.

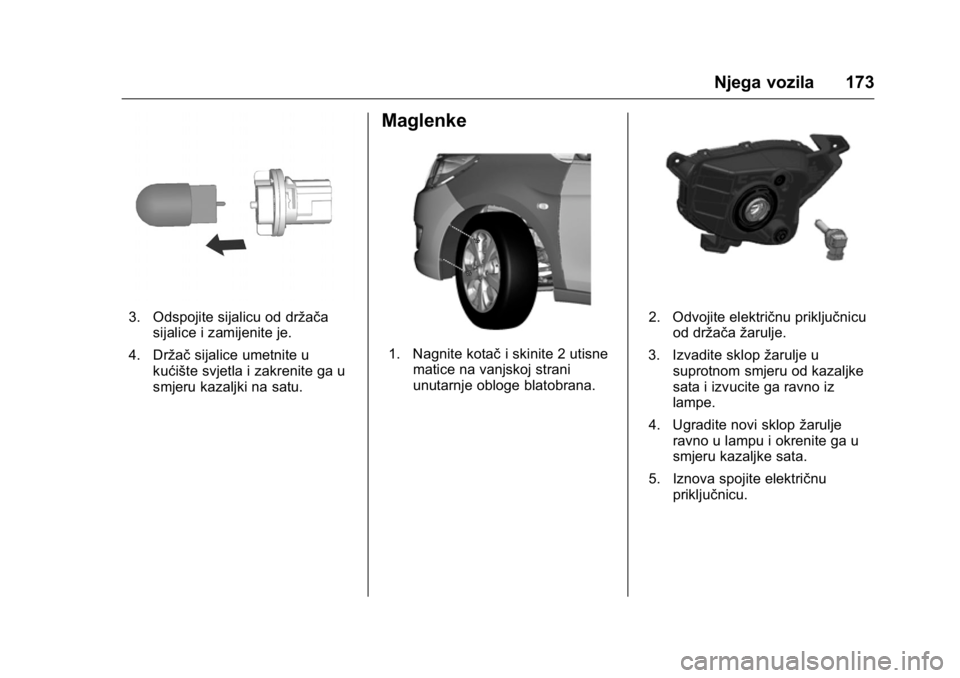

Maglenke
1. Nagnite kotač i skinite 2 utisne
matice na vanjskoj strani
unutarnje obloge blatobrana.
2. Odvojite električnu priključnicu
od držača žarulje.
3. Izvadite sklop žarulje u
suprotnom smjeru od kazaljke
sata i izvucite ga ravno iz
lampe.
4. Ugradite novi sklop žarulje
ravno u lampu i okrenite ga u
smjeru kazaljke sata.
5. Iznova spojite električnu priključnicu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
174 Njega vozila

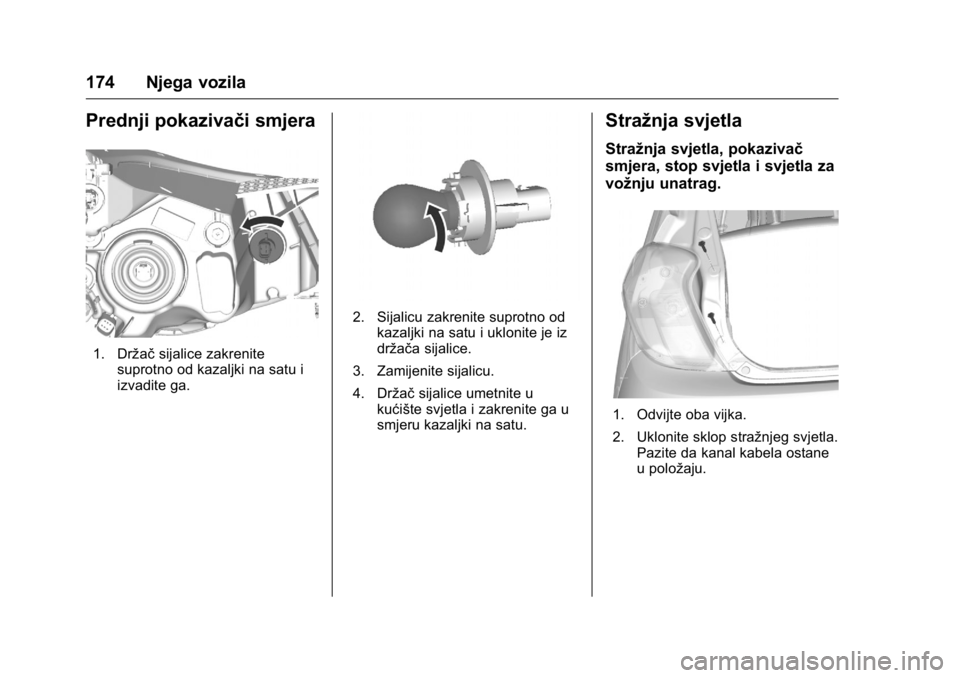

Prednji pokazivači smjera
1. Držačsijalice zakrenite
suprotno od kazaljki na satu i
izvadite ga.
2. Sijalicu zakrenite suprotno od
kazaljki na satu i uklonite je iz
držača sijalice.
3. Zamijenite sijalicu.
4. Držač sijalice umetnite u
kućište svjetla i zakrenite ga u
smjeru kazaljki na satu.
Stražnja svjetla
Stražnja svjetla, pokazivač
smjera, stop svjetla i svjetla za
vožnju unatrag.
1. Odvijte oba vijka.
2. Uklonite sklop stražnjeg svjetla.
Pazite da kanal kabela ostane
u položaju.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Njega vozila 175

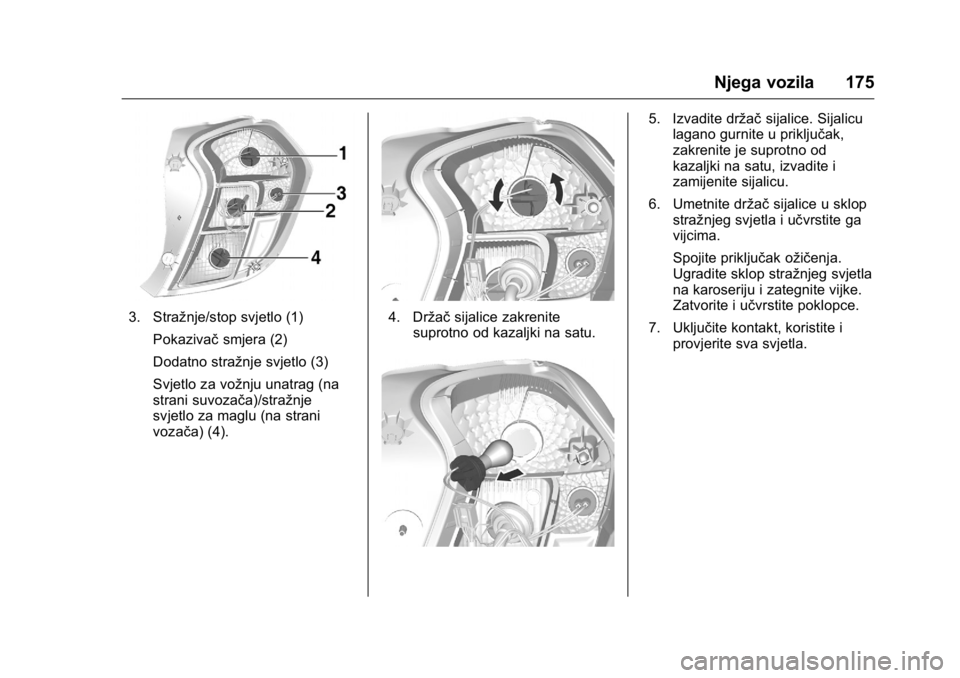

3. Stražnje/stop svjetlo (1)Pokazivač smjera (2)
Dodatno stražnje svjetlo (3)
Svjetlo za vožnju unatrag (na
strani suvozača)/stražnje
svjetlo za maglu (na strani
vozača) (4).4. Držač sijalice zakrenite
suprotno od kazaljki na satu.
5. Izvadite držač sijalice. Sijalicu
lagano gurnite u priključak,
zakrenite je suprotno od
kazaljki na satu, izvadite i
zamijenite sijalicu.
6. Umetnite držač sijalice u sklop
stražnjeg svjetla i učvrstite ga
vijcima.
Spojite priključak ožičenja.
Ugradite sklop stražnjeg svjetla
na karoseriju i zategnite vijke.
Zatvorite i učvrstite poklopce.
7. Uključite kontakt, koristite i provjerite sva svjetla.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
176 Njega vozila

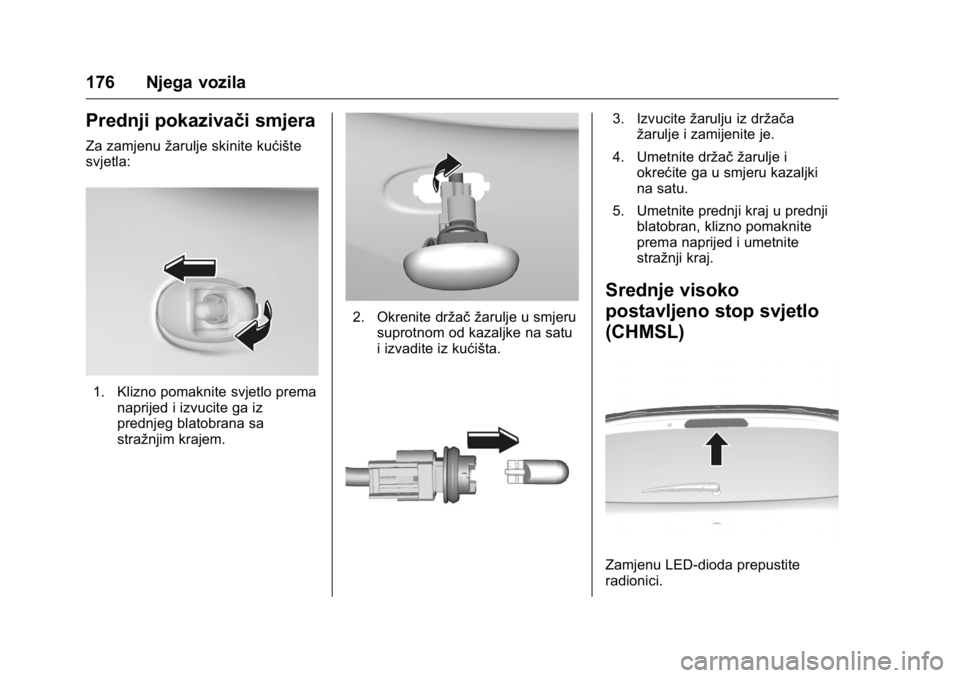

Prednji pokazivači smjera
Za zamjenužarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo prema naprijed i izvucite ga iz
prednjeg blatobrana sa
stražnjim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu
i izvadite iz kućišta.
3. Izvucite žarulju iz držača
žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki
na satu.
5. Umetnite prednji kraj u prednji blatobran, klizno pomaknite
prema naprijed i umetnite
stražnji kraj.
Srednje visoko
postavljeno stop svjetlo
(CHMSL)
Zamjenu LED-dioda prepustite
radionici.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Njega vozila 177

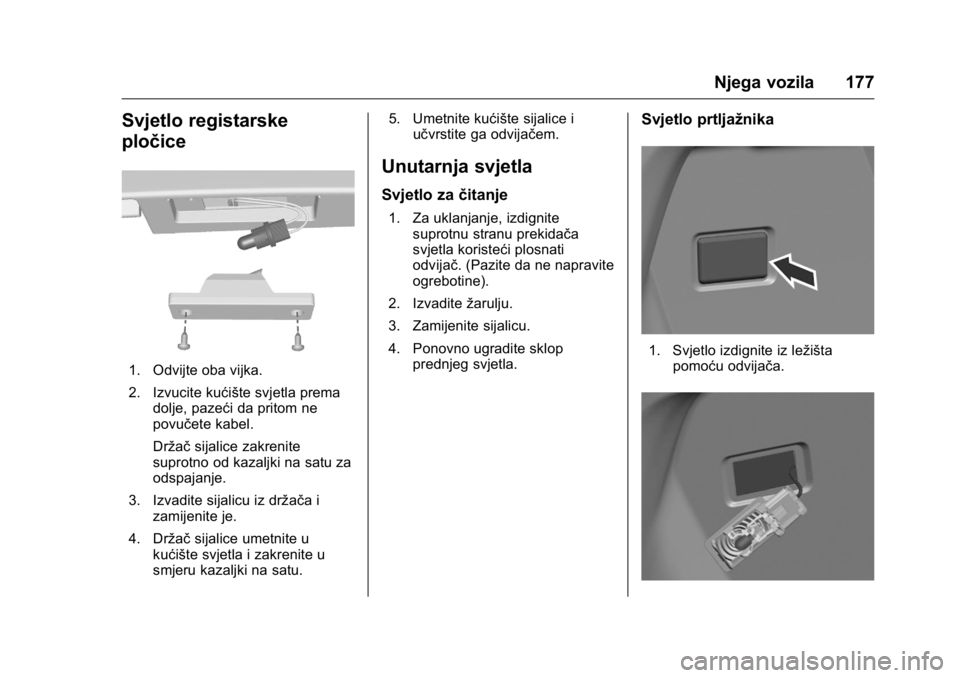

Svjetlo registarske
pločice
1. Odvijte oba vijka.
2. Izvucite kućište svjetla premadolje, pazeći da pritom ne
povučete kabel.
Držač sijalice zakrenite
suprotno od kazaljki na satu za
odspajanje.
3. Izvadite sijalicu iz držača i zamijenite je.
4. Držač sijalice umetnite u
kućište svjetla i zakrenite u
smjeru kazaljki na satu. 5. Umetnite kućište sijalice i
učvrstite ga odvijačem.
Unutarnja svjetla
Svjetlo za čitanje
1. Za uklanjanje, izdignite
suprotnu stranu prekidača
svjetla koristeći plosnati
odvijač. (Pazite da ne napravite
ogrebotine).
2. Izvadite žarulju.
3. Zamijenite sijalicu.
4. Ponovno ugradite sklop prednjeg svjetla.
Svjetlo prtljažnika
1. Svjetlo izdignite iz ležištapomoću odvijača.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
178 Njega vozila
2. Izvadite sijalicu.
3. Umetnite novu sijalicu.
4. Ugradite svjetlo.

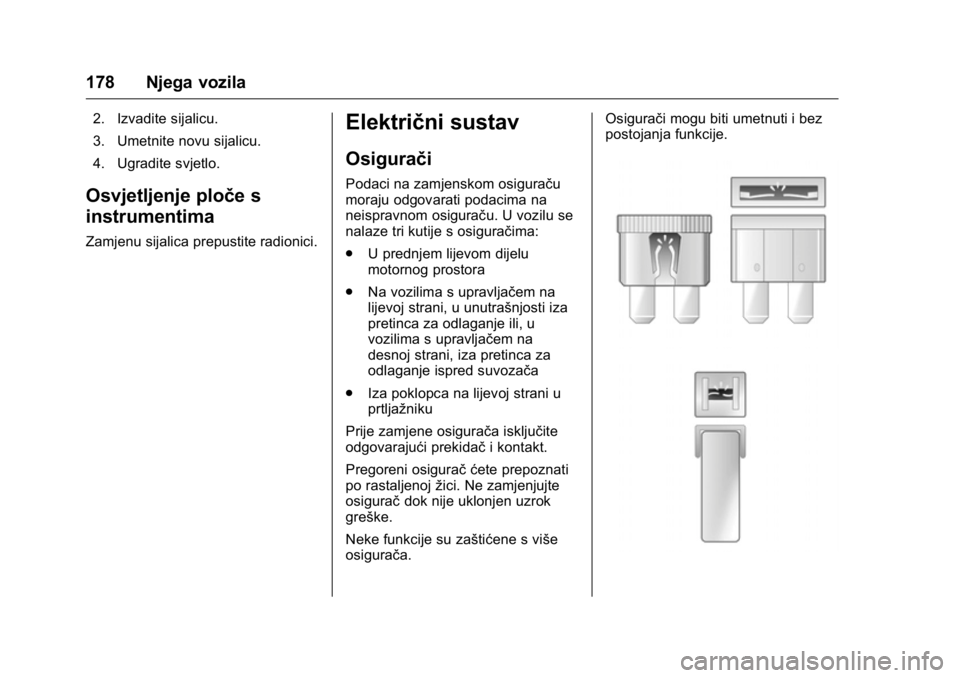

Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite radionici.
Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču. U vozilu se
nalaze tri kutije s osiguračima:
.U prednjem lijevom dijelu
motornog prostora
. Na vozilima s upravljačem na
lijevoj strani, u unutrašnjosti iza
pretinca za odlaganje ili, u
vozilima s upravljačem na
desnoj strani, iza pretinca za
odlaganje ispred suvozača
. Iza poklopca na lijevoj strani u
prtljažniku
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača. Osigurači mogu biti umetnuti i bez
postojanja funkcije.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Njega vozila 179
Hvataljka osigurača
Hvataljka osigurača se može
nalaziti u kutiji s osiguračima u
prostoru motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
prostoru motora
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga
gore i uklonite.
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
