Сидіння та підголівники31
Сидіння та підго-
лівники
Підголівники
Підголівники. . . . . . . . . . . . . . . . . . 31
Передні сидіння
Положення сидіння . . . . . . . . . . . 33
Регулювання сидінь . . . . . . . . . . 34
Обігрів передніх сидінь . . . . . . . 35
Паски безпеки
Паски безпеки. . . . . . . . . . . . . . . . 35
Пасок безпеки з кріпленням у трьох точках . . . . . . . . . . . . . . . . . 37
Система подушок безпеки
Система подушок безпеки . . . . 38
Система фронтальних подушок безпеки . . . . . . . . . . . . 41
Система бокових подушок безпеки . . . . . . . . . . . . . . . . . . . . . . 42
Система надувних шторок безпеки . . . . . . . . . . . . . . . . . . . . . . 43
Вимикач подушки безпеки . . . . 44
Дитячі автокрісла
Дитячі автокрісла. . . . . . . . . . . . . 45
Місця встановлення системи безпеки для дітей . . . . . . . . . . . 47
Дитячі автокрісла системи ISOFIX . . . . . . . . . . . . . . . . . . . . . . . 51
Системи безпеки для дітей з верхніми кріпленнями для
прив’язного паска . . . . . . . . . . . 53Підголівники
Положення
{Попередження
Їздити автомобілем можна лише
зі встановленим у правильне
положення підголівником.
Верхня частина підголівника має
бути розташована на рівні маківки.
Якщо для людей із дуже високим
зростом таке положення встано-
вити неможливо,установіть підго-

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Сидіння та підголівники45
Можна змінити стан,лише якщо
автомобіль не рухається, а
система запалювання вимкнена.
Стан залишається ввімкненим до
наступної зміни.
Контрольний індикатор вимкнення
подушки безпеки
0Індикатор
вимкнення подушок безпеки 075.
Дитячі автокрісла
Рекомендуємо використовувати
наведені нижче дитячі автокрісла,
спеціально розроблені для вашого
автомобіля.
.
Група 0,Група 0+
Maxi-Cosi Cabriofix із базою
системи ISOFIXдля дітей
вагою до 13кг.
. Група І
Duo Plus із системою ISOFIXі
верхнім ремінцем, у цій групі.
. Група II,Група III
Kidfix із системою ISOFIXабо
без неї для дітей вагою 15–
36 кг.
Коли використовується система
безпеки для дітей, зверніть увагу
на такі інструкції з використання
та встановлення, а також на
інструкції, що надаються із
системою безпеки для дітей. Завжди дотримуйтеся місцевих
або національних нормативів.
У
деяких країнах існує заборона
щодо використання систем
безпеки для дітей на певних
сидіннях.
{Небезпека
Якщо на передньому
пасажирському сидінні перево-
зиться дитяче автокрісло,
встановлюване проти напрямку
руху автомобіля, систему
подушок безпеки для
переднього пасажира потрібно
вимкнути. Це стосується також
певних дитячих автокрісел, що
встановлюються в напрямку
руху автомобіля, зазначених у
таблицях.
Вимкнення подушок безпеки
0
Вимикач подушки безпеки 044.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
48Сидіння та підголівники
Допустимі параметри для встановлення дитячого системи безпеки ISOFIX
Вага та вікова категоріяКатегорія
розміру Кріплення На
передньому
пасажирськ-
ому сидінні На задніх
зовнішніх
сидіннях На задньому
середньому
сидінні
Група 0:до 10кг
або приблизно 10місяців F
ISO/L1 XXX
G ISO/L2 XXX
E ISO/R1 XIL X
Група 0+:до13кг
або приблизно 2роки E
ISO/R1 XIL X
D ISO/R2 XIL X
C ISO/R3 XIL 1) X
Група I:від 9до 18кг
або приблизно від 8місяців
до 4років D
ISO/R2 XIL X
C ISO/R3 XIL 1) X
B ISO/F2 XIL, IUF X
B1 ISO/F2X XIL, IUF X
A ISO/F3 XIL, IUF X
Група II:від 15до 25кг
або приблизно від 3до 7
років X
IL X
Група III:від 22до 36кг
або приблизно від 6до 12
років X
IL X

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Сидіння та підголівники49
Примітка
Зміщуйте сидіння водія та/або переднього пасажира вперед, а спинку відповідного сидіння-ближче до верти-
кального положення до тих пір, поки системі безпеки для дітей не заважатиме спинка переднього сидіння.
1) : Стосується лише заднього зовнішнього сидіння за переднім пасажирським у крайньому передньому
положенні, коли спинку встановлено у вертикальне положення.
IL : Підходить для окремих дитячих автокрісел системи ISOFIXкатегорій "для певного автомобіля", "обмеже-
ного застосування" або"напівуніверсальне".
Система безпеки ISOFIXповинна відповідати певному типу автомобіля.
IUF : Придатне для дитячих автокрісел із кріпленнями системи ISOFIXуніверсальної категорії, що встановлю-
ються в напрямку руху автомобіля та схвалені для використання в цій ваговій категорії.
X : У цій ваговій категорії відсутні схвалені системи безпеки для дітей ISOFIX.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15

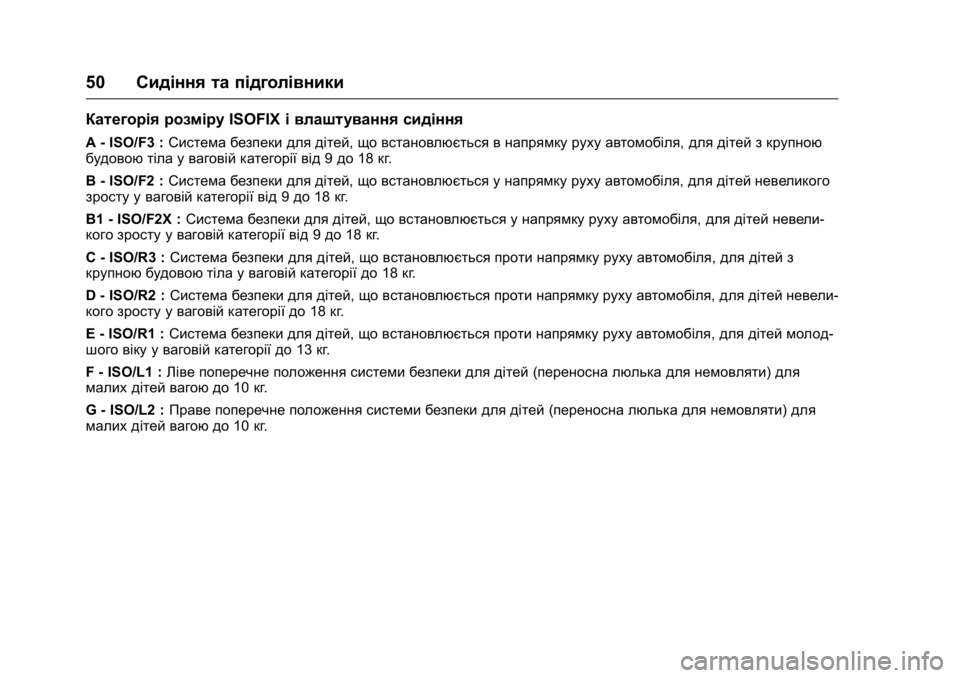

50Сидіння та підголівники
Категорія розміру ISOFIXі влаштування сидіння
A - ISO/F3 : Система безпеки для дітей, що встановлюється в напрямку руху автомобіля, для дітей з крупною
будовою тіла у ваговій категорії від 9до 18кг.
B - ISO/F2 : Система безпеки для дітей, що встановлюється у напрямку руху автомобіля, для дітей невеликого
зросту у ваговій категорії від 9до 18кг.
B1 - ISO/F2X : Система безпеки для дітей, що встановлюється у напрямку руху автомобіля, для дітей невели-
кого зросту у ваговій категорії від 9до 18кг.
C - ISO/R3 : Система безпеки для дітей, що встановлюється проти напрямку руху автомобіля, для дітей з
крупною будовою тіла у ваговій категорії до 18кг.
D - ISO/R2 : Система безпеки для дітей, що встановлюється проти напрямку руху автомобіля, для дітей невели-
кого зросту у ваговій категорії до 18кг.
E - ISO/R1 : Система безпеки для дітей, що встановлюється проти напрямку руху автомобіля, для дітей молод-
шого віку у ваговій категорії до 13кг.
F - ISO/L1 : Ліве поперечне положення системи безпеки для дітей (переносна люлька для немовляти)для
малих дітей вагою до 10кг.
G - ISO/L2 : Праве поперечне положення системи безпеки для дітей (переносна люлька для немовляти)для
малих дітей вагою до 10кг.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15

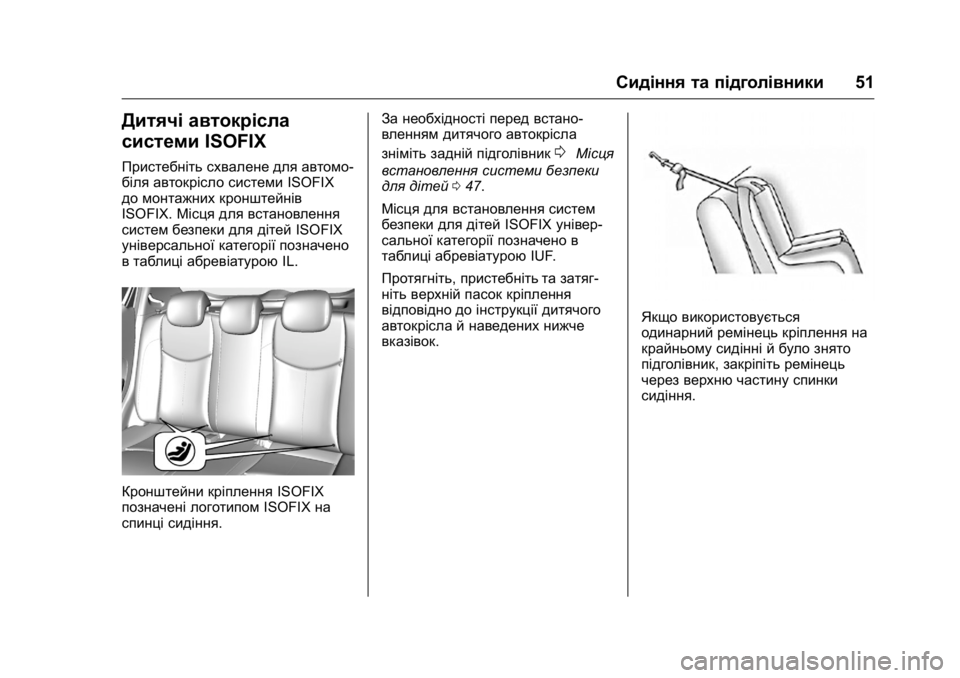

Сидіння та підголівники51
Дитячі автокрісла
системиISOFIX
Пристебніть схвалене для автомо-
біля автокрісло системи ISOFIX
до монтажних кронштейнів
ISOFIX. Місця для встановлення
систем безпеки для дітей ISOFIX
універсальної категорії позначено
в таблиці абревіатурою IL.
Кронштейни кріпленняISOFIX
позначені логотипом ISOFIXна
спинці сидіння. За необхідності перед встано-
вленням дитячого автокрісла
зніміть задній підголівник
0Місця
встановлення системи безпеки
для дітей 047.
Місця для встановлення систем
безпеки для дітей ISOFIXунівер-
сальної категорії позначено в
таблиці абревіатурою IUF.
Протягніть, пристебніть та затяг-
ніть верхній пасок кріплення
відповідно до інструкції дитячого
автокрісла й наведених нижче
вказівок.
Якщо використовується
одинарний ремінець кріплення на
крайньому сидінні й було знято
підголівник, закріпіть ремінець
через верхню частину спинки
сидіння.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15

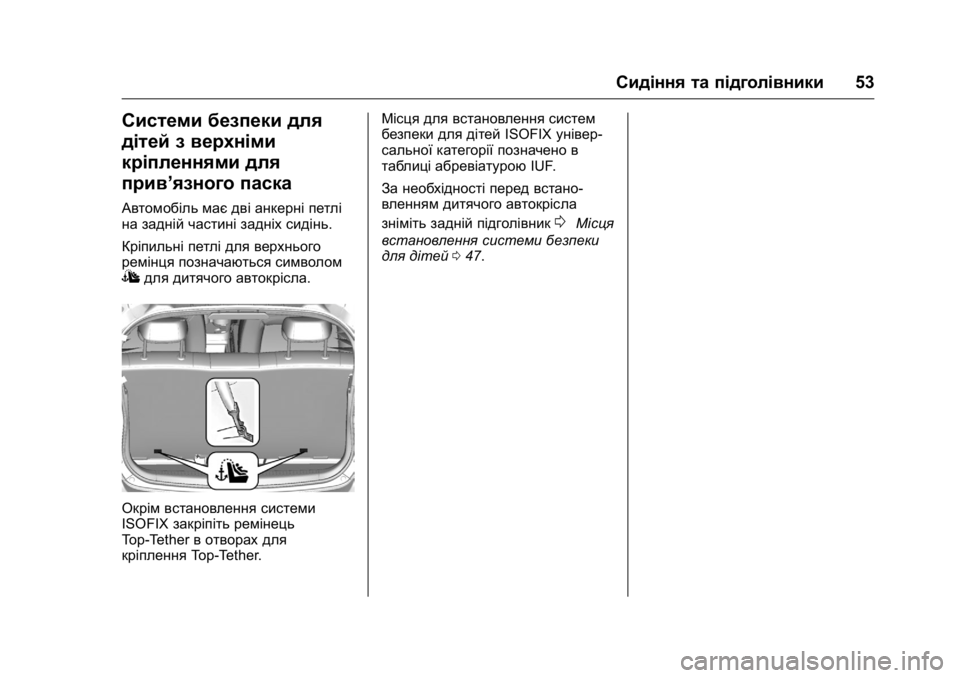

Сидіння та підголівники53
Системи безпеки для
дітей з верхніми
кріпленнями для
прив’язного паска
Автомобіль має дві анкерні петлі
на задній частині задніх сидінь.
Кріпильні петлі для верхнього
ремінця позначаються символом
Iдля дитячого автокрісла.
Окрім встановлення системи
ISOFIXзакріпіть ремінець
Top-Tether в отворах для
кріплення Top-Tether. Місця для встановлення систем
безпеки для дітей
ISOFIXунівер-
сальної категорії позначено в
таблиці абревіатурою IUF.
За необхідності перед встано-
вленням дитячого автокрісла
зніміть задній підголівник
0Місця
встановлення системи безпеки
для дітей 047.
