Mittarit ja käyttölaitteet69
Valitse Asetukset -sivu painamalla
MENU .
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.
Nollaus Paina SET/CLR vivussa useita
sekunteja nollausta varten. Moottori‐
öljyn jäljellä oleva käyttöaika -valikon
tulee olla aktiivinen. Kytke sytytys‐
virta, mutta älä käynnistä moottoria.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon
puoleen.
Seuraava huolto
Kuljettajan tietokeskuksessa näkyyviesti, kun auton huolto on tarpeen.Teetä huoltotyöt korjaamolla viikon tai
500 km:n kuluessa sen mukaan,
kumpi ensin täyttyy.
Kuljettajan tietokeskus 3 77.
Huoltotiedot 3 172.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia
mittaristoversioita.
Varustuksesta riippuen merkkivalo‐
jen sijainti voi vaihdella. Kun sytytys‐
virta on kytketty, useimmat merkkiva‐ lot palavat hetken ajan toimintates‐
tinä.
Merkkivalojen värit merkitsevät
seuraavaa:punainen:vaara, tärkeä muistutuskeltainen:varoitus, ohje, häiriövihreä:päällekytkennän vahvis‐
tussininen:päällekytkennän vahvis‐
tusvalkoinen:päällekytkennän vahvis‐
tus

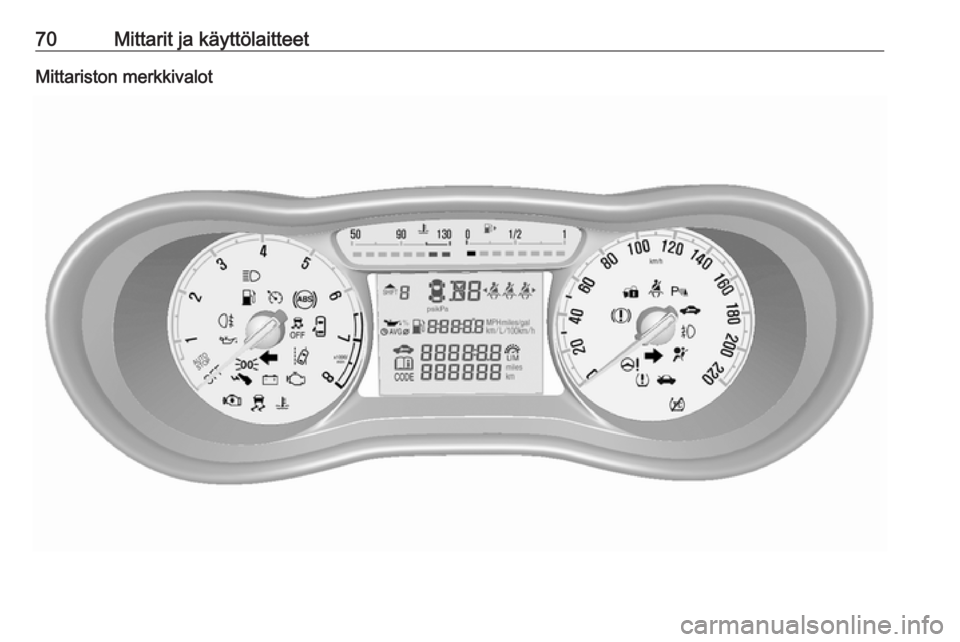

70Mittarit ja käyttölaitteetMittariston merkkivalot

Mittarit ja käyttölaitteet71Kattokonsolin merkkivalot
Yleiskuvaus
OSuuntavilkut 3 71XTurvavyömuistutin 3 72vTurvatyynyt ja turvavyönkiris‐
timet 3 72VTurvatyynyn poistaminen
käytöstä 3 72pLatausjärjestelmä 3 73ZToimintahäiriön merkkivalo
3 73gHuolla auto pian 3 73RJarru- ja kytkinjärjestelmä
3 73-Polkimen käyttö 3 73uLukkiutumaton jarrujärjestelmä
(ABS) 3 74[Vaihteensiirto 3 74cOhjaustehostin 3 74)Kaistavahti 3 74rUltraäänipysäköintitutka
3 74aElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 74bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 75kLuistonestojärjestelmä pois
päältä 3 75WJäähdytysnesteen lämpötila
3 75wRengaspaineiden valvontajär‐
jestelmä 3 75IMoottorin öljynpaine 3 75YPolttoaine vähissä 3 76dAjonestin 3 76#Alennettu moottorin teho
3 768Ulkovalot 3 76CKaukovalot 3 76>Sumuvalot 3 76rTakasumuvalo 3 76mVakionopeussäädin 3 76LNopeudenrajoitin 3 77/Konepelti auki 3 77NOvi auki 3 77
Suuntavilkut
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi
Seisontavalot ovat käytössä.
Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.
Polttimon vaihto 3 142.
Sulakkeet 3 148.

72Mittarit ja käyttölaitteetSuuntavilkut 3 94.
Turvavyömuistutin
Etuistuinten turvavyömuistutus Kuljettajan istuimen X palaa tai vilk‐
kuu punaisena nopeusmittarissa.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena kattokon‐
solissa, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen,
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvavyön kiinnitys 3 38.
Takaistuinten turvavöiden tila
X kuljettajan tietokeskuksessa vilk‐
kuu tai palaa.
Palaa
Moottorin käynnistämisen jälkeen
vähintään 35 sekunnin ajan, kunnes
turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Liikkeellelähdön jälkeen, kun turva‐
vyö on kiinnittämättä.
Turvavyön kiinnitys 3 38.
Turvatyynyt ja turvavyönkiristimet
v palaa punaisena.
Kun sytytysvirta kytketään, merkki‐
valo palaa noin 4 sekuntia. Jos se ei
syty, sammu 4 sekunnin kuluttua tai
jos se syttyy ajon aikana, turvatyyny‐
järjestelmässä on toimintahäiriö.Käänny korjaamon puoleen. Turva‐
tyynyt ja turvavöiden esikiristimet
eivät ehkä laukea onnettomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet 3 37.
Turvatyynyjärjestelmä 3 39.
Turvatyynyn poistaminen käytöstä
d palaa keltaisena.
Etumatkustajan turvatyyny on aktivoi‐
tuna.
c palaa keltaisena.
Etumatkustajan turvatyyny on pois
käytöstä 3 44.

Mittarit ja käyttölaitteet739Vaara
Lapsen kuolemaan johtavan
henkilövahingon vaara, jos lasten
turvalaitetta käytetään etuistui‐
mella etumatkustajan turvatyynyn
ollessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan
turvatyynyn ollessa poiskytket‐
tynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Huolla auto pian g palaa keltaisena.
Lisäksi kuljettajan tietokeskuksessa
näytetään varoituskoodi.
Auto on huollettava.
Käänny korjaamon puoleen.
Auton viestit 3 83.Jarru- ja kytkinjärjestelmä
R palaa punaisena.
Jarru- ja kytkinnesteen taso on liian
alhainen, kun käsikäyttöistä seisonta‐
jarrua ei kytketä 3 139.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Syttyy, kun käsikäyttöinen seisonta‐
jarru kytketään ja sytytysvirta on
kytkettynä 3 119.
Polkimen käyttö - palaa tai vilkkuu keltaisena.
Palaa Kytkinpoljinta tulee painaa moottorinkäynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 110.

74Mittarit ja käyttölaitteetMerkkivalo vilkkuuPolkimen on oltava painettuna, jotta
auton voi käynnistää avaimella
3 109.
Lukkiutumaton jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen
jälkeen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon
aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä 3 118.
Vaihteensiirto
Näytössä näkyy [ ja suuremman
vaihteen numero, kun ylösvaihtoa
suositellaan polttoaineen säästämi‐
seksi.Ohjaustehostin
c palaa keltaisena.
Syttyy, kun ohjaustehostus on
poistettu käytöstä
Ohjaustehostusjärjestelmän vika.
Käänny korjaamon puoleen.
Merkkivalot c ja b palavat
yhtaikaa
Käänny korjaamon puoleen.
Kaistavahti) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänä Järjestelmä on käytössä ja toiminta‐valmis.
Vilkkuu keltaisena Järjestelmä havaitsee tahattoman
kaistanvaihdon.
Kaistavahti 3 127.Ultraäänipysäköintitutka
r palaa keltaisena.
Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐
sestä likaan, jäähän tai lumeen
tai
Ulkopuolisen ultraäänilähteen aiheut‐ tamat häiriöt. Järjestelmä toimii
normaalisti, kun häiriön lähde poiste‐
taan.
Korjauta järjestelmän häiriön syy
korjaamolla.
Ultraäänipysäköintitutka 3 126.
Elektroninen ajonvakautus‐
järjestelmä pois päältä
t palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajonvakauden hallinta‐
järjestelmä 3 121.

Mittarit ja käyttölaitteet75Elektroninen ajonvakautus‐järjestelmä ja
luistonestojärjestelmä
b vilkkuu tai palaa keltaisena.
Merkkivalo vilkkuu Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja
auto voi hieman jarruttaa automaatti‐
sesti.
PalaaJärjestelmässä on vika. Kuljettajan
tietokeskukseen tulee varoituskoodi.
Ajoa voidaan jatkaa. Järjestelmä ei
toimi. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Elektroninen ajonvakauden hallinta‐
järjestelmä 3 121.
Luistonestojärjestelmä 3 120.
Luistonestojärjestelmä pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.Luistonestojärjestelmä 3 120.
Jäähdytysnesteen lämpötila
W palaa punaisena.
Palaa moottorin käydessä
Pysäytä, sammuta moottori.Huomio
Jäähdytysnesteen lämpötila on
liian korkea.
Tarkista jäähdytysnesteen määrä
3 138.
Jos jäähdytysnestettä on riittävästi, ota yhteys korjaamoon.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen.
Pysähdy heti ja tarkasta rengaspai‐
neet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua. Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 155.
Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla
keskeytynyt. Moottori voi vaurioi‐
tua ja leikata kiinni, jolloin vetävät
pyörät lukkiutuvat.
1. Paina kytkinpoljinta.
2. Aseta vaihdevipu vapaa-asen‐ toon.

76Mittarit ja käyttölaitteet3. Aja mahdollisimman nopeastipois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen
vaativat huomattavasti enemmän voimaa moottorin ollessa sammu‐
tettuna.
Autostop-toiminnon aikana jarru‐
tehostin toimii normaalisti.
Älä poista avainta, ennen kuin
auto on paikallaan, koska muutoin
ohjauslukko saattaa lukittua odot‐
tamatta.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 137.
Polttoaine vähissä
Y palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähänpolttoainetta.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja koskaan polttoai‐
nesäiliötä tyhjäksi.
Tankkaaminen 3 130.
Katalysaattori 3 114.
Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐
toria ei voida käynnistää.
Ajonestin 3 26.
Alennettu moottorin teho # palaa keltaisena.
Moottorin teho on rajoitettu. Käänny
korjaamon puoleen.
Ulkovalot 8 palaa vihreänä.
Ulkovalot ovat päällä 3 92.
Kaukovalot C palaa sinisenä.Se palaa kaukovalojen ollessa kytket‐
tyinä tai kaukovalovilkkua käytet‐
täessä 3 92.
Sumuvalot > palaa vihreänä.
Etusumuvalot ovat käytössä 3 94.
Takasumuvalo r palaa keltaisena.
Takasumuvalo on päällä 3 94.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänäVakionopeussäädin on käytössä.
Vakionopeussäädin 3 123.

Mittarit ja käyttölaitteet77NopeusrajoitinL syttyy kuljettajan tietokeskuksessa
nopeusrajoittimen ollessa aktiivinen.
Asetettu nopeus näytetään L-
symbolin vieressä.
Nopeudenrajoitin 3 124.
Konepelti auki
/ palaa keltaisena.
Palaa konepellin ollessa auki.
Stop-start-järjestelmä 3 110.
Ovi auki
N palaa.
Ovi tai takaluukku on auki.Näytöt
Kuljettajan tietokeskus
Kuljettajan tietokeskus sijaitsee mitta‐ ristossa.
Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa
paikallaan. Jotkut toiminnoista ovat käytettävissä vain ajon aikana.
Päävalikot ovat: ● ajotietokone, katso kuvaus jäljempänä
● auton tiedot, katso kuvaus jäljem‐
pänä
Seuraavat ilmaisimet tulevat tarvit‐
taessa näkyviin:
● varoituskoodit 3 83
● vaihteen ilmaisin 3 74
● rengaspainevaroitus 3 155
● turvavyömuistuttimen ilmaisin 3 72
● huoltotiedot 3 73
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
vivulla.
Vaihda päävalikoiden välillä tai palaa
alavalikosta yksi valikkotaso ylöspäin painamalla painiketta MENU.

78Mittarit ja käyttölaitteet
Valitse päävalikon alivalikko tai asetanumeroarvo kääntämällä säätöpyö‐rää.
Paina SET/CLR valitaksesi toiminnon
tai vahvistaaksesi viestin.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta
SET/CLR .
Auton viestit 3 83.
Ajotietokone Mahdollisia sivuja ovat:
Osamatkamittari
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun
matkan.
Osamatkamittari laskee enintään
9999,9 km:iin saakka ja aloittaa sitten nollasta.
Nollaa painamalla SET/CLR
muutama sekunti.
Toimintasäde
Toimintasäde lasketaan säiliössä
olevan hetkellisen polttoainemäärän
ja hetkellisen kulutuksen perusteella. Näyttö perustuu keskiarvoihin.
Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.
