Page 51 of 201

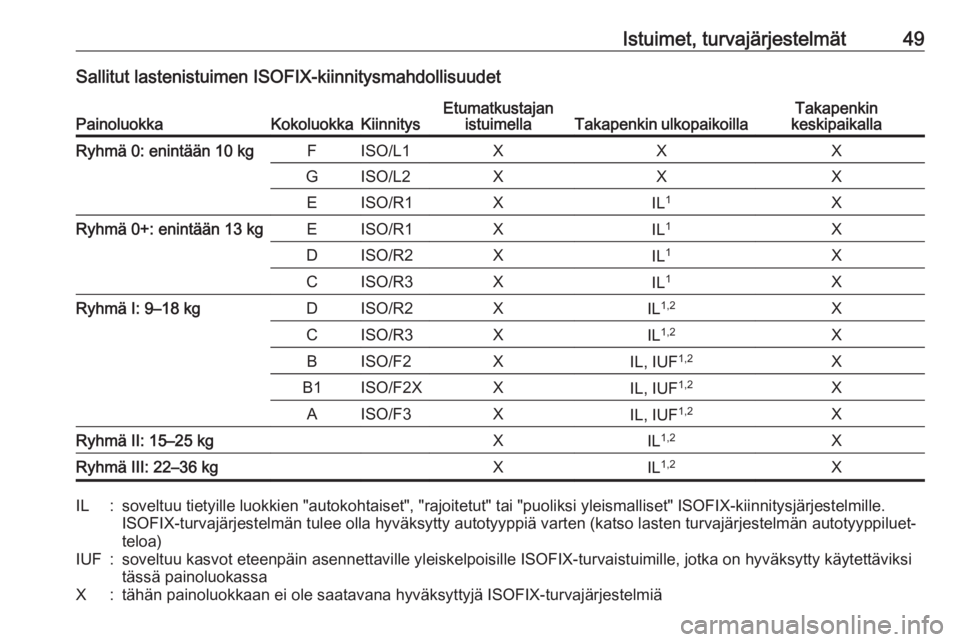

Istuimet, turvajärjestelmät49Sallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudetPainoluokkaKokoluokkaKiinnitysEtumatkustajanistuimellaTakapenkin ulkopaikoillaTakapenkin
keskipaikallaRyhmä 0: enintään 10 kgFISO/L1XXXGISO/L2XXXEISO/R1XIL 1XRyhmä 0+: enintään 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XRyhmä I: 9–18 kgDISO/R2XIL1,2XCISO/R3XIL1,2XBISO/F2XIL, IUF 1,2XB1ISO/F2XXIL, IUF1,2XAISO/F3XIL, IUF1,2XRyhmä II: 15–25 kgXIL1,2XRyhmä III: 22–36 kgXIL 1,2XIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluet‐ teloa)IUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassaX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä
Page 52 of 201

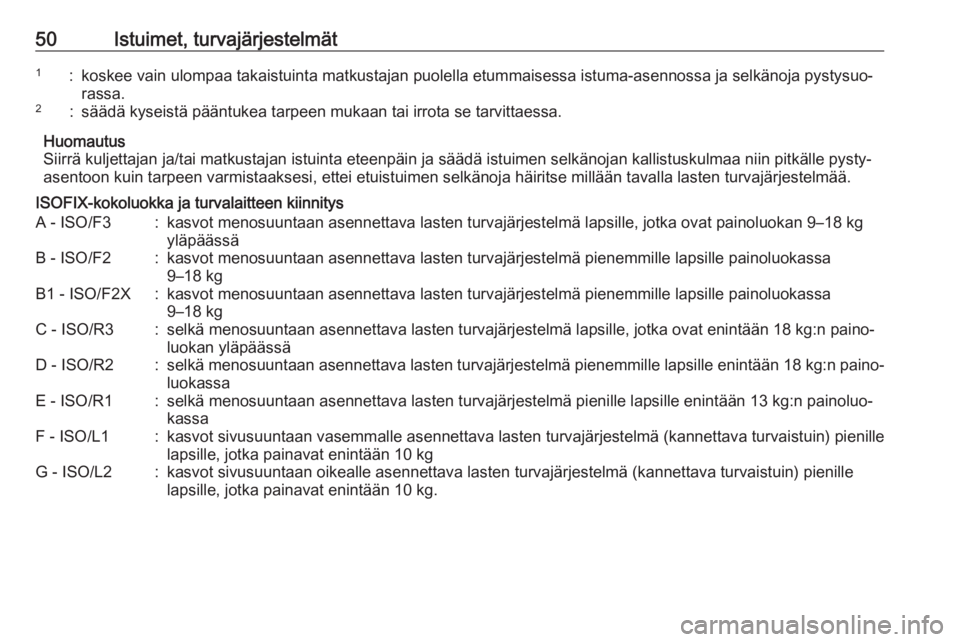

50Istuimet, turvajärjestelmät1:koskee vain ulompaa takaistuinta matkustajan puolella etummaisessa istuma-asennossa ja selkänoja pystysuo‐rassa.2:säädä kyseistä pääntukea tarpeen mukaan tai irrota se tarvittaessa.
Huomautus
Siirrä kuljettajan ja/tai matkustajan istuinta eteenpäin ja säädä istuimen selkänojan kallistuskulmaa niin pitkälle pysty‐
asentoon kuin tarpeen varmistaaksesi, ettei etuistuimen selkänoja häiritse millään tavalla lasten turvajärjestelmää.
ISOFIX-kokoluokka ja turvalaitteen kiinnitys
A - ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässäB - ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kgB1 - ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC - ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐ luokan yläpäässäD - ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE - ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassaF - ISO/L1:kasvot sivusuuntaan vasemmalle asennettava lasten turvajärjestelmä (kannettava turvaistuin) pienille lapsille, jotka painavat enintään 10 kgG - ISO/L2:kasvot sivusuuntaan oikealle asennettava lasten turvajärjestelmä (kannettava turvaistuin) pienillelapsille, jotka painavat enintään 10 kg.
Page 53 of 201

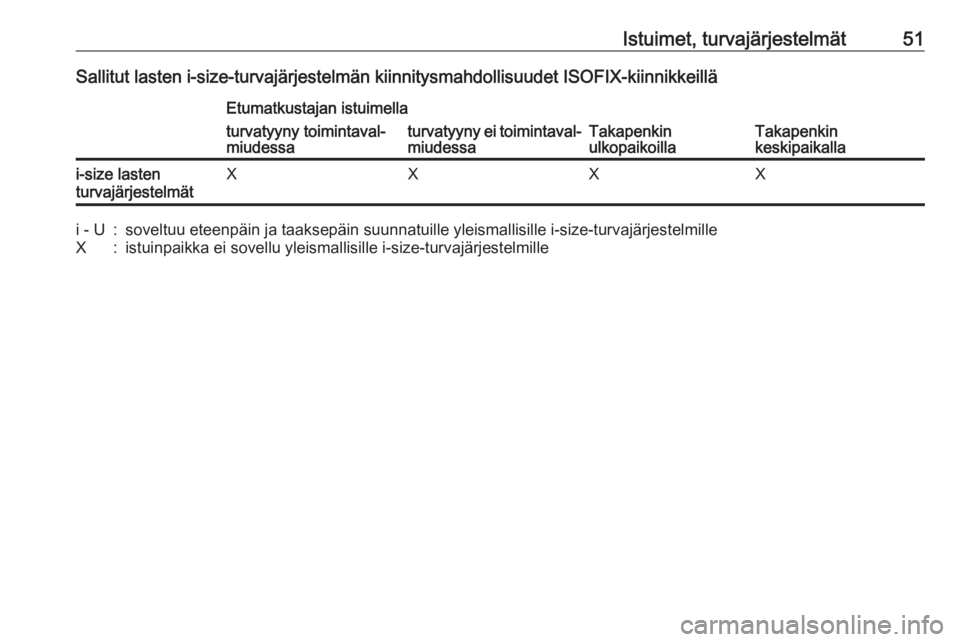

Istuimet, turvajärjestelmät51Sallitut lasten i-size-turvajärjestelmän kiinnitysmahdollisuudet ISOFIX-kiinnikkeilläEtumatkustajan istuimella
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimintaval‐
miudessaturvatyyny ei toimintaval‐ miudessai-size lasten
turvajärjestelmätXXXXi - U:soveltuu eteenpäin ja taaksepäin suunnatuille yleismallisille i-size-turvajärjestelmilleX:istuinpaikka ei sovellu yleismallisille i-size-turvajärjestelmille
Page 54 of 201

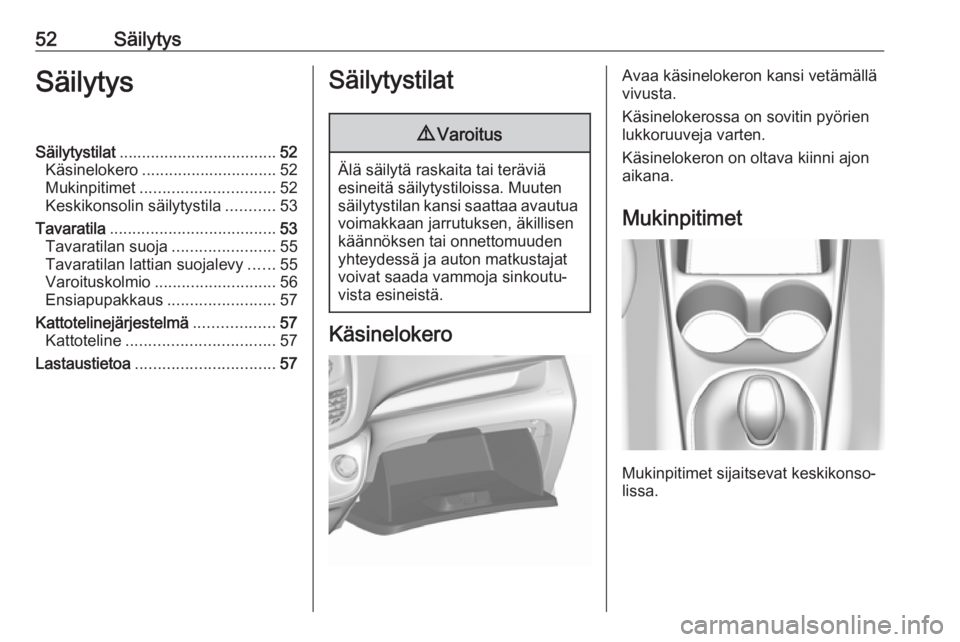

52SäilytysSäilytysSäilytystilat................................... 52
Käsinelokero .............................. 52
Mukinpitimet .............................. 52
Keskikonsolin säilytystila ...........53
Tavaratila ..................................... 53
Tavaratilan suoja .......................55
Tavaratilan lattian suojalevy ......55
Varoituskolmio ........................... 56
Ensiapupakkaus ........................57
Kattotelinejärjestelmä ..................57
Kattoteline ................................. 57
Lastaustietoa ............................... 57Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Avaa käsinelokeron kansi vetämällä
vivusta.
Käsinelokerossa on sovitin pyörien
lukkoruuveja varten.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.
Page 55 of 201

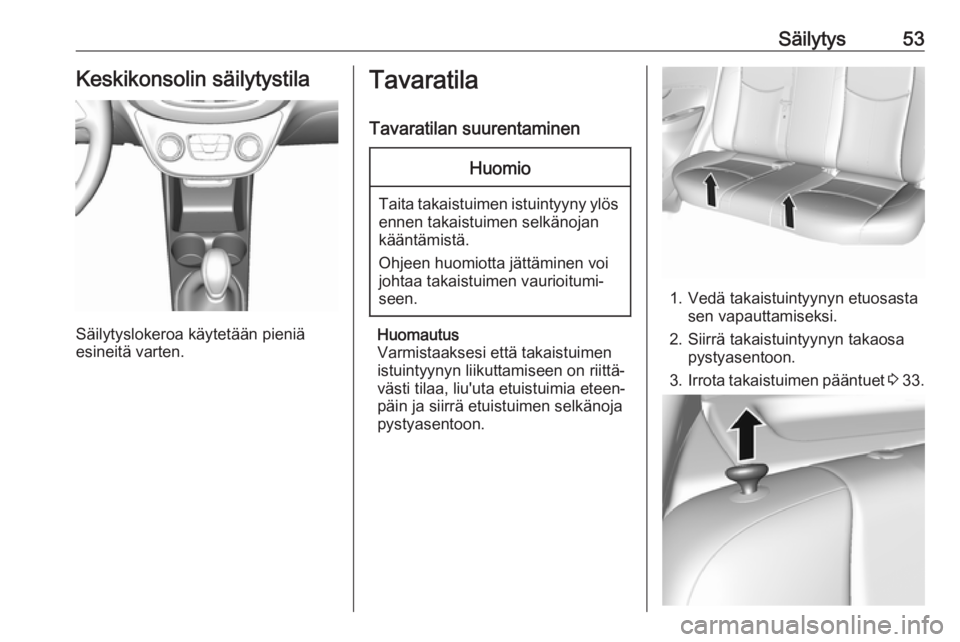

Säilytys53Keskikonsolin säilytystila
Säilytyslokeroa käytetään pieniä
esineitä varten.
Tavaratila
Tavaratilan suurentaminenHuomio
Taita takaistuimen istuintyyny ylös
ennen takaistuimen selkänojan
kääntämistä.
Ohjeen huomiotta jättäminen voi
johtaa takaistuimen vaurioitumi‐
seen.
Huomautus
Varmistaaksesi että takaistuimen istuintyynyn liikuttamiseen on riittä‐
västi tilaa, liu'uta etuistuimia eteen‐
päin ja siirrä etuistuimen selkänoja
pystyasentoon.
1. Vedä takaistuintyynyn etuosasta sen vapauttamiseksi.
2. Siirrä takaistuintyynyn takaosa pystyasentoon.
3. Irrota takaistuimen pääntuet 3 33.
Page 56 of 201

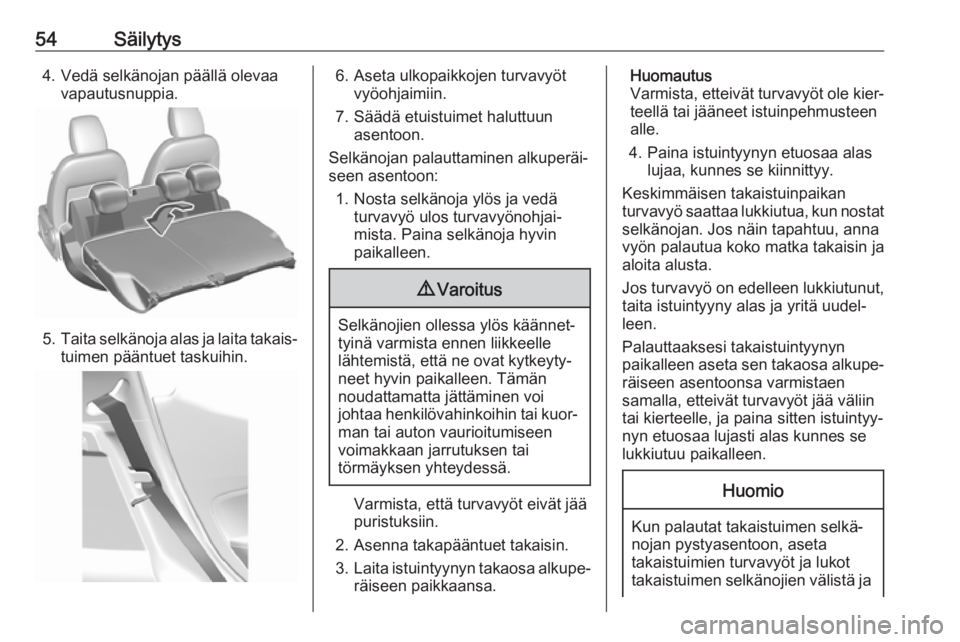

54Säilytys4. Vedä selkänojan päällä olevaavapautusnuppia.
5.Taita selkänoja alas ja laita takais‐
tuimen pääntuet taskuihin.
6. Aseta ulkopaikkojen turvavyöt vyöohjaimiin.
7. Säädä etuistuimet haluttuun asentoon.
Selkänojan palauttaminen alkuperäi‐
seen asentoon:
1. Nosta selkänoja ylös ja vedä turvavyö ulos turvavyönohjai‐
mista. Paina selkänoja hyvin
paikalleen.9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat kytkeyty‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐ man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Varmista, että turvavyöt eivät jää
puristuksiin.
2. Asenna takapääntuet takaisin.
3. Laita istuintyynyn takaosa alkupe‐
räiseen paikkaansa.
Huomautus
Varmista, etteivät turvavyöt ole kier‐
teellä tai jääneet istuinpehmusteen
alle.
4. Paina istuintyynyn etuosaa alas lujaa, kunnes se kiinnittyy.
Keskimmäisen takaistuinpaikan
turvavyö saattaa lukkiutua, kun nostat
selkänojan. Jos näin tapahtuu, anna
vyön palautua koko matka takaisin ja
aloita alusta.
Jos turvavyö on edelleen lukkiutunut,
taita istuintyyny alas ja yritä uudel‐
leen.
Palauttaaksesi takaistuintyynyn
paikalleen aseta sen takaosa alkupe‐ räiseen asentoonsa varmistaen
samalla, etteivät turvavyöt jää väliin
tai kierteelle, ja paina sitten istuintyy‐
nyn etuosaa lujasti alas kunnes se
lukkiutuu paikalleen.Huomio
Kun palautat takaistuimen selkä‐
nojan pystyasentoon, aseta
takaistuimien turvavyöt ja lukot
takaistuimen selkänojien välistä ja
Page 57 of 201

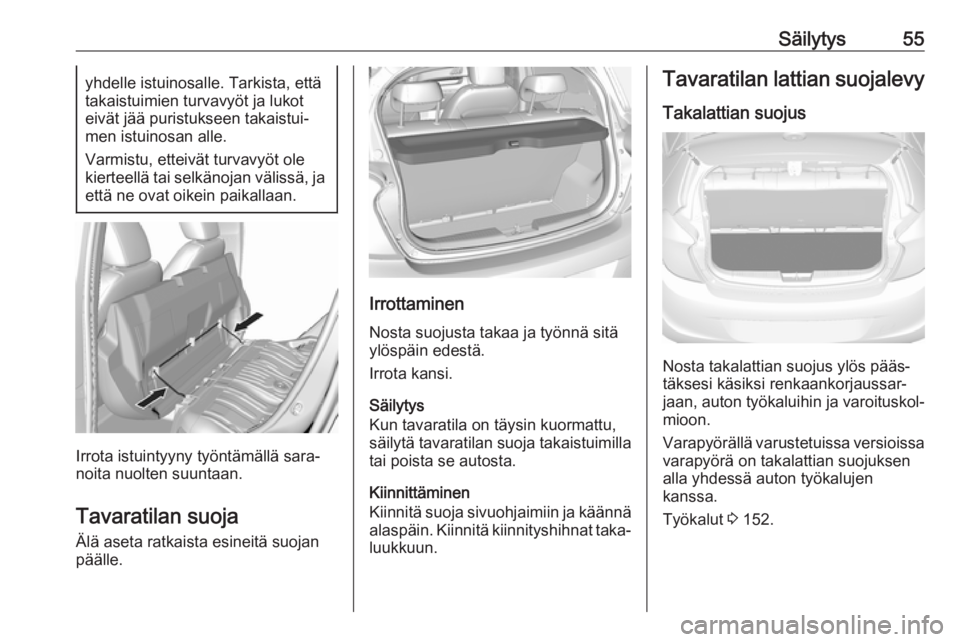

Säilytys55yhdelle istuinosalle. Tarkista, että
takaistuimien turvavyöt ja lukot
eivät jää puristukseen takaistui‐ men istuinosan alle.
Varmistu, etteivät turvavyöt ole
kierteellä tai selkänojan välissä, ja
että ne ovat oikein paikallaan.
Irrota istuintyyny työntämällä sara‐
noita nuolten suuntaan.
Tavaratilan suoja
Älä aseta ratkaista esineitä suojan
päälle.
Irrottaminen
Nosta suojusta takaa ja työnnä sitä ylöspäin edestä.
Irrota kansi.
Säilytys
Kun tavaratila on täysin kuormattu,
säilytä tavaratilan suoja takaistuimilla
tai poista se autosta.
Kiinnittäminen
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐luukkuun.
Tavaratilan lattian suojalevy
Takalattian suojus
Nosta takalattian suojus ylös pääs‐
täksesi käsiksi renkaankorjaussar‐
jaan, auton työkaluihin ja varoituskol‐ mioon.
Varapyörällä varustetuissa versioissa
varapyörä on takalattian suojuksen
alla yhdessä auton työkalujen
kanssa.
Työkalut 3 152.
Page 58 of 201

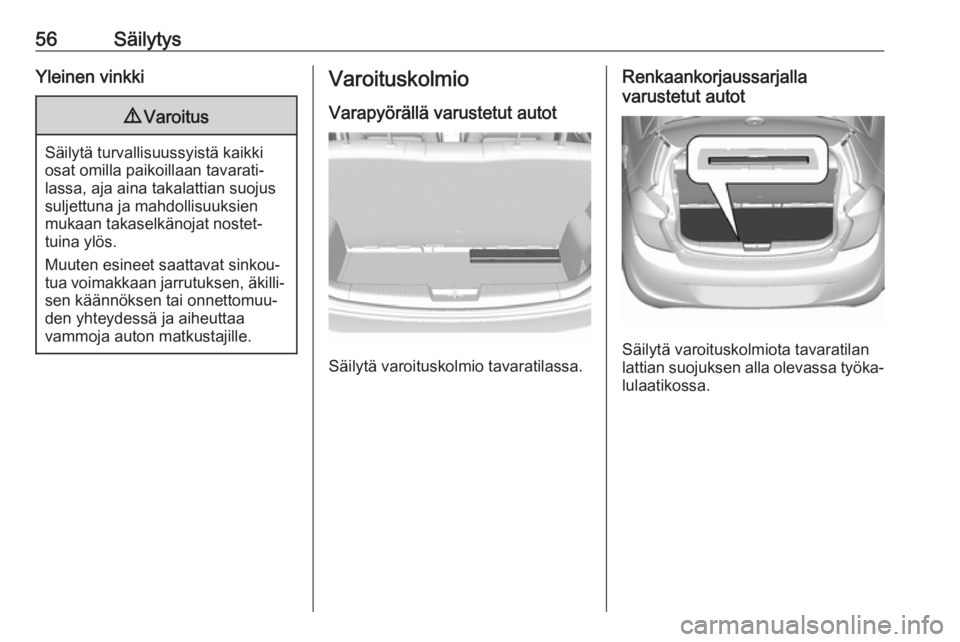

56SäilytysYleinen vinkki9Varoitus
Säilytä turvallisuussyistä kaikki
osat omilla paikoillaan tavarati‐
lassa, aja aina takalattian suojus
suljettuna ja mahdollisuuksien
mukaan takaselkänojat nostet‐
tuina ylös.
Muuten esineet saattavat sinkou‐
tua voimakkaan jarrutuksen, äkilli‐ sen käännöksen tai onnettomuu‐
den yhteydessä ja aiheuttaa
vammoja auton matkustajille.
Varoituskolmio
Varapyörällä varustetut autot
Säilytä varoituskolmio tavaratilassa.
Renkaankorjaussarjalla
varustetut autot
Säilytä varoituskolmiota tavaratilan
lattian suojuksen alla olevassa työka‐
lulaatikossa.
Page 59 of 201

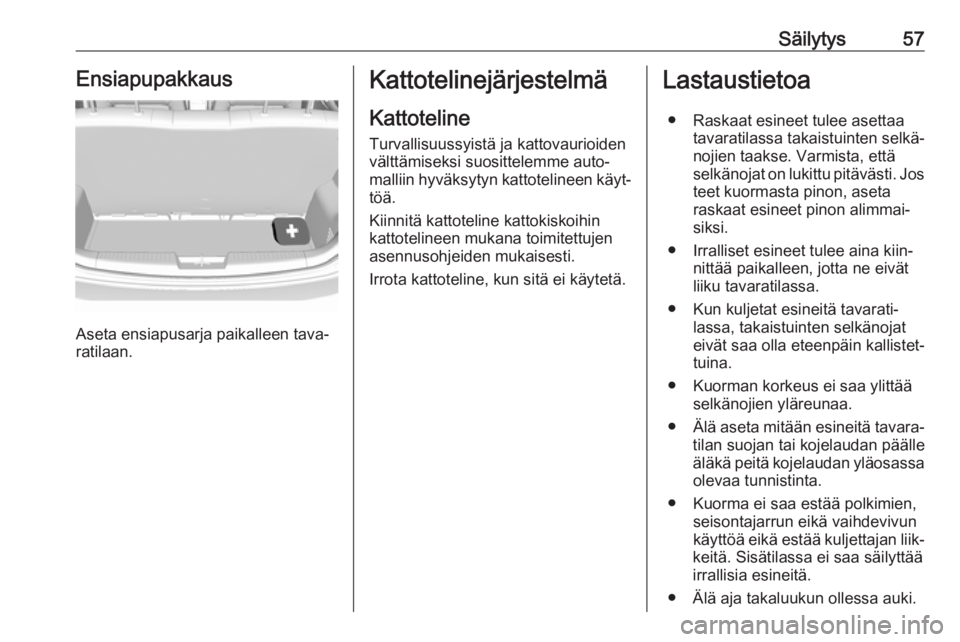

Säilytys57Ensiapupakkaus
Aseta ensiapusarja paikalleen tava‐
ratilaan.
Kattotelinejärjestelmä
Kattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä.
Kiinnitä kattoteline kattokiskoihin
kattotelineen mukana toimitettujen
asennusohjeiden mukaisesti.
Irrota kattoteline, kun sitä ei käytetä.Lastaustietoa
● Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos
teet kuormasta pinon, aseta
raskaat esineet pinon alimmai‐
siksi.
● Irralliset esineet tulee aina kiin‐ nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kun kuljetat esineitä tavarati‐ lassa, takaistuinten selkänojat
eivät saa olla eteenpäin kallistet‐
tuina.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Älä aseta mitään esineitä tavara‐
tilan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa olevaa tunnistinta.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan liik‐
keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.
Page 60 of 201

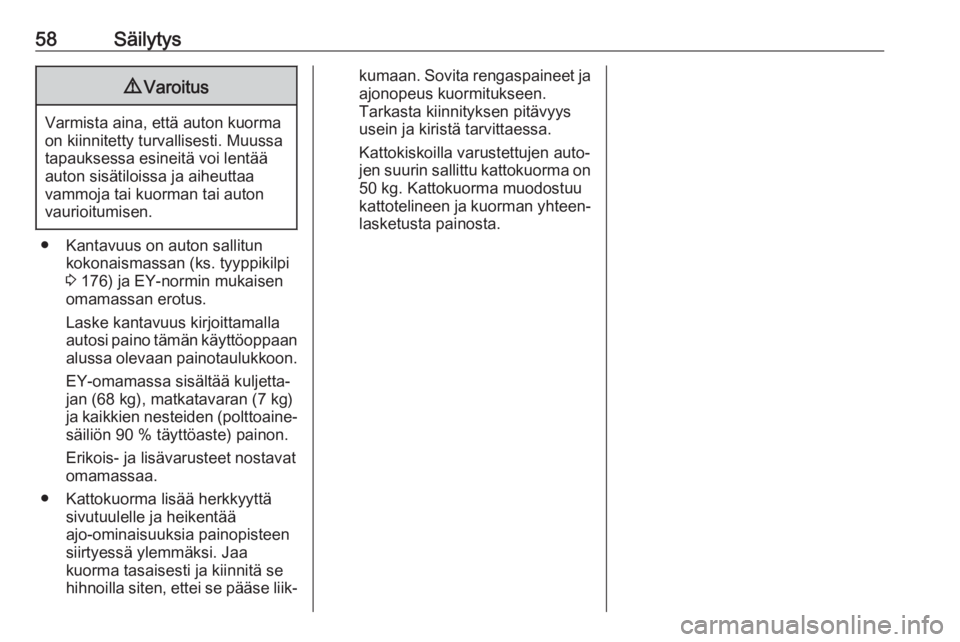

58Säilytys9Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi
3 176) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐ jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
● Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐
kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen.
Tarkasta kiinnityksen pitävyys
usein ja kiristä tarvittaessa.
Kattokiskoilla varustettujen auto‐
jen suurin sallittu kattokuorma on 50 kg. Kattokuorma muodostuu
kattotelineen ja kuorman yhteen‐
lasketusta painosta.
