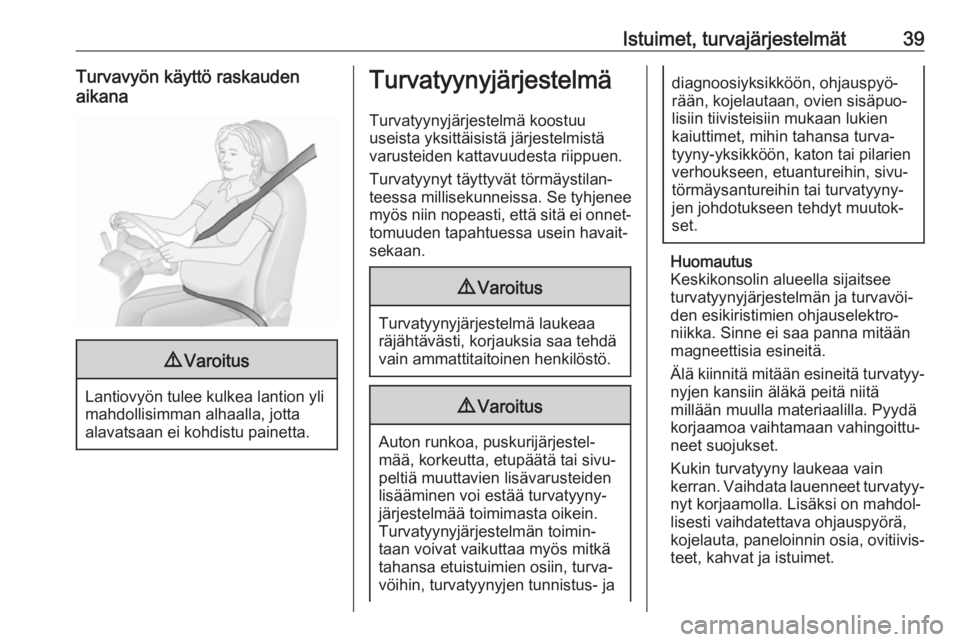

Istuimet, turvajärjestelmät39Turvavyön käyttö raskauden
aikana9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.
Turvatyynyjärjestelmä
Turvatyynyjärjestelmä koostuu
useista yksittäisistä järjestelmistä
varusteiden kattavuudesta riippuen.
Turvatyynyt täyttyvät törmäystilan‐
teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐
tomuuden tapahtuessa usein havait‐
sekaan.9 Varoitus
Turvatyynyjärjestelmä laukeaa
räjähtävästi, korjauksia saa tehdä
vain ammattitaitoinen henkilöstö.
9 Varoitus
Auton runkoa, puskurijärjestel‐
mää, korkeutta, etupäätä tai sivu‐
peltiä muuttavien lisävarusteiden
lisääminen voi estää turvatyyny‐
järjestelmää toimimasta oikein.
Turvatyynyjärjestelmän toimin‐
taan voivat vaikuttaa myös mitkä
tahansa etuistuimien osiin, turva‐
vöihin, turvatyynyjen tunnistus- ja
diagnoosiyksikköön, ohjauspyö‐
rään, kojelautaan, ovien sisäpuo‐
lisiin tiivisteisiin mukaan lukien
kaiuttimet, mihin tahansa turva‐
tyyny-yksikköön, katon tai pilarien
verhoukseen, etuantureihin, sivu‐
törmäysantureihin tai turvatyyny‐
jen johdotukseen tehdyt muutok‐
set.
Huomautus
Keskikonsolin alueella sijaitsee turvatyynyjärjestelmän ja turvavöi‐
den esikiristimien ohjauselektro‐
niikka. Sinne ei saa panna mitään
magneettisia esineitä.
Älä kiinnitä mitään esineitä turvatyy‐ nyjen kansiin äläkä peitä niitä
millään muulla materiaalilla. Pyydä korjaamoa vaihtamaan vahingoittu‐
neet suojukset.
Kukin turvatyyny laukeaa vain
kerran. Vaihdata lauenneet turvatyy‐
nyt korjaamolla. Lisäksi on mahdol‐
lisesti vaihdatettava ohjauspyörä,
kojelauta, paneloinnin osia, ovitiivis‐
teet, kahvat ja istuimet.

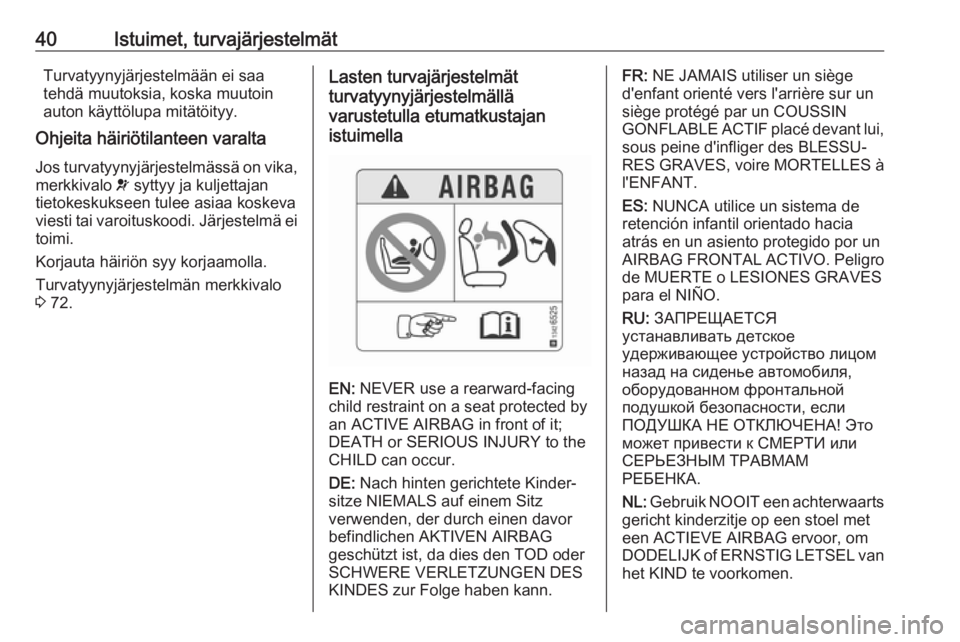

40Istuimet, turvajärjestelmätTurvatyynyjärjestelmään ei saa
tehdä muutoksia, koska muutoin
auton käyttölupa mitätöityy.
Ohjeita häiriötilanteen varalta
Jos turvatyynyjärjestelmässä on vika, merkkivalo v syttyy ja kuljettajan
tietokeskukseen tulee asiaa koskeva
viesti tai varoituskoodi. Järjestelmä ei toimi.
Korjauta häiriön syy korjaamolla.
Turvatyynyjärjestelmän merkkivalo
3 72.Lasten turvajärjestelmät
turvatyynyjärjestelmällä
varustetulla etumatkustajan
istuimella
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des BLESSU‐
RES GRAVES, voire MORTELLES à l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.

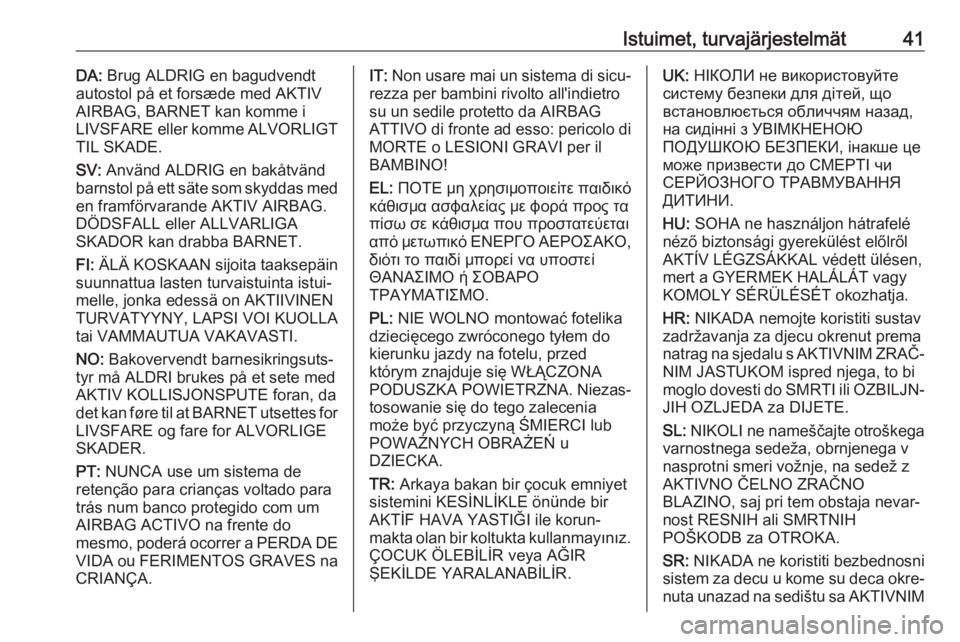

Istuimet, turvajärjestelmät41DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsuts‐
tyr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐ tosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u
DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM

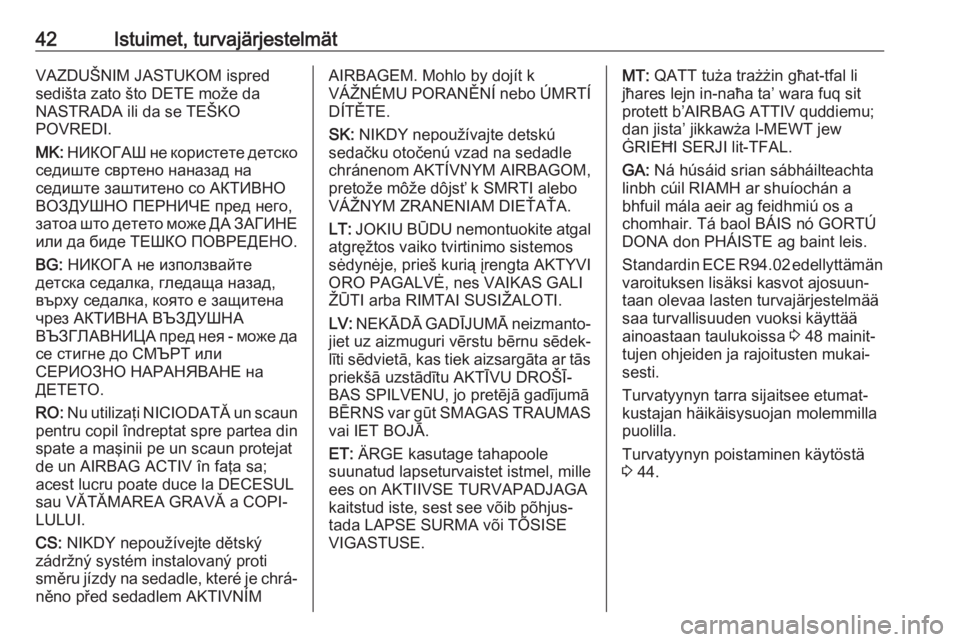

42Istuimet, turvajärjestelmätVAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍMAIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Standardin ECE R94.02 edellyttämän
varoituksen lisäksi kasvot ajosuun‐
taan olevaa lasten turvajärjestelmää
saa turvallisuuden vuoksi käyttää
ainoastaan taulukoissa 3 48 mainit‐
tujen ohjeiden ja rajoitusten mukai‐
sesti.
Turvatyynyn tarra sijaitsee etumat‐ kustajan häikäisysuojan molemmilla
puolilla.
Turvatyynyn poistaminen käytöstä
3 44.

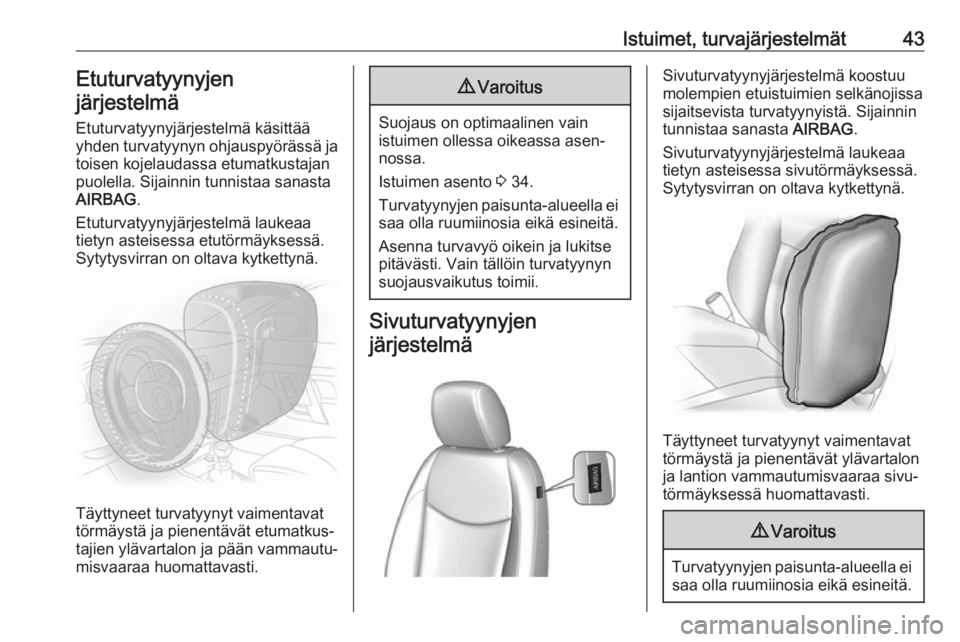

Istuimet, turvajärjestelmät43Etuturvatyynyjen
järjestelmä
Etuturvatyynyjärjestelmä käsittää
yhden turvatyynyn ohjauspyörässä ja
toisen kojelaudassa etumatkustajan
puolella. Sijainnin tunnistaa sanasta
AIRBAG .
Etuturvatyynyjärjestelmä laukeaa
tietyn asteisessa etutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät etumatkus‐
tajien ylävartalon ja pään vammautu‐
misvaaraa huomattavasti.
9 Varoitus
Suojaus on optimaalinen vain
istuimen ollessa oikeassa asen‐ nossa.
Istuimen asento 3 34.
Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä.
Asenna turvavyö oikein ja lukitse
pitävästi. Vain tällöin turvatyynyn
suojausvaikutus toimii.
Sivuturvatyynyjen
järjestelmä
Sivuturvatyynyjärjestelmä koostuu
molempien etuistuimien selkänojissa
sijaitsevista turvatyynyistä. Sijainnin
tunnistaa sanasta AIRBAG.
Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät ylävartalon ja lantion vammautumisvaaraa sivu‐
törmäyksessä huomattavasti.
9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.

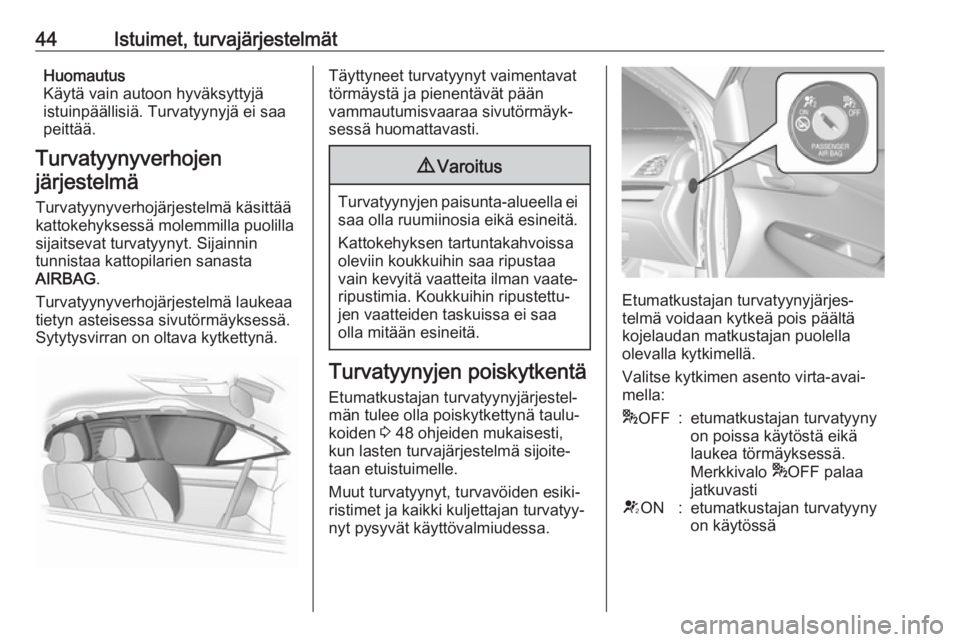

44Istuimet, turvajärjestelmätHuomautus
Käytä vain autoon hyväksyttyjä
istuinpäällisiä. Turvatyynyjä ei saa
peittää.
Turvatyynyverhojen järjestelmä
Turvatyynyverhojärjestelmä käsittää
kattokehyksessä molemmilla puolilla
sijaitsevat turvatyynyt. Sijainnin
tunnistaa kattopilarien sanasta
AIRBAG .
Turvatyynyverhojärjestelmä laukeaa
tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät pään
vammautumisvaaraa sivutörmäyk‐
sessä huomattavasti.9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Kattokehyksen tartuntakahvoissa
oleviin koukkuihin saa ripustaa
vain kevyitä vaatteita ilman vaate‐
ripustimia. Koukkuihin ripustettu‐
jen vaatteiden taskuissa ei saa
olla mitään esineitä.
Turvatyynyjen poiskytkentä
Etumatkustajan turvatyynyjärjestel‐
män tulee olla poiskytkettynä taulu‐
koiden 3 48 ohjeiden mukaisesti,
kun lasten turvajärjestelmä sijoite‐
taan etuistuimelle.
Muut turvatyynyt, turvavöiden esiki‐ ristimet ja kaikki kuljettajan turvatyy‐
nyt pysyvät käyttövalmiudessa.
Etumatkustajan turvatyynyjärjes‐
telmä voidaan kytkeä pois päältä
kojelaudan matkustajan puolella
olevalla kytkimellä.
Valitse kytkimen asento virta-avai‐
mella:
* OFF:etumatkustajan turvatyyny
on poissa käytöstä eikä
laukea törmäyksessä.
Merkkivalo *OFF palaa
jatkuvastiV ON:etumatkustajan turvatyyny
on käytössä

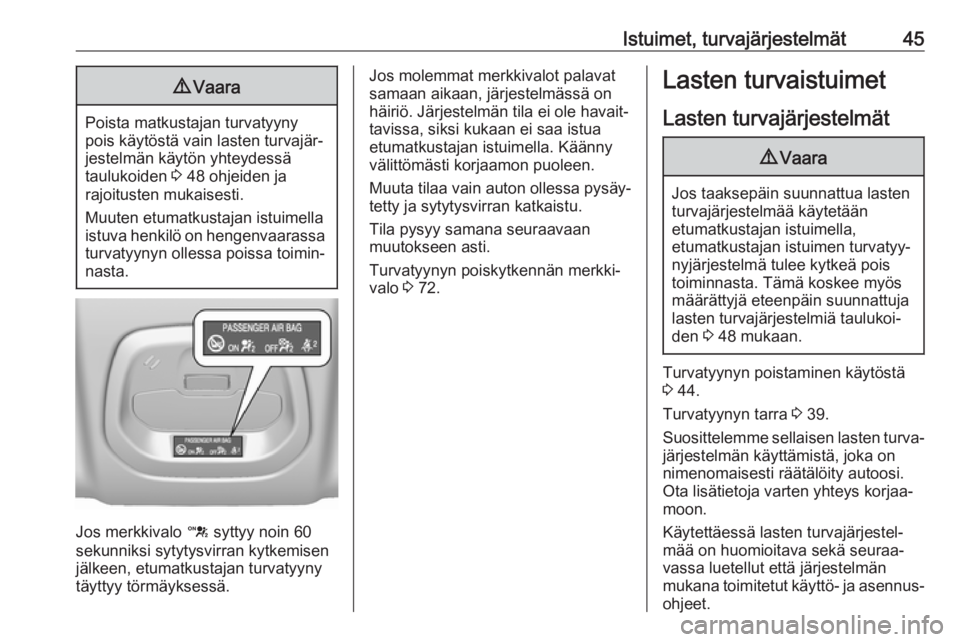

Istuimet, turvajärjestelmät459Vaara
Poista matkustajan turvatyyny
pois käytöstä vain lasten turvajär‐
jestelmän käytön yhteydessä
taulukoiden 3 48 ohjeiden ja
rajoitusten mukaisesti.
Muuten etumatkustajan istuimella
istuva henkilö on hengenvaarassa turvatyynyn ollessa poissa toimin‐
nasta.
Jos merkkivalo d syttyy noin 60
sekunniksi sytytysvirran kytkemisen jälkeen, etumatkustajan turvatyyny
täyttyy törmäyksessä.
Jos molemmat merkkivalot palavat
samaan aikaan, järjestelmässä on
häiriö. Järjestelmän tila ei ole havait‐
tavissa, siksi kukaan ei saa istua
etumatkustajan istuimella. Käänny
välittömästi korjaamon puoleen.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan
muutokseen asti.
Turvatyynyn poiskytkennän merkki‐
valo 3 72.Lasten turvaistuimet
Lasten turvajärjestelmät9 Vaara
Jos taaksepäin suunnattua lasten
turvajärjestelmää käytetään
etumatkustajan istuimella,
etumatkustajan istuimen turvatyy‐
nyjärjestelmä tulee kytkeä pois
toiminnasta. Tämä koskee myös määrättyjä eteenpäin suunnattuja
lasten turvajärjestelmiä taulukoi‐
den 3 48 mukaan.
Turvatyynyn poistaminen käytöstä
3 44.
Turvatyynyn tarra 3 39.
Suosittelemme sellaisen lasten turva‐
järjestelmän käyttämistä, joka on
nimenomaisesti räätälöity autoosi.
Ota lisätietoja varten yhteys korjaa‐
moon.
Käytettäessä lasten turvajärjestel‐
mää on huomioitava sekä seuraa‐
vassa luetellut että järjestelmän
mukana toimitetut käyttö- ja asennus‐
ohjeet.

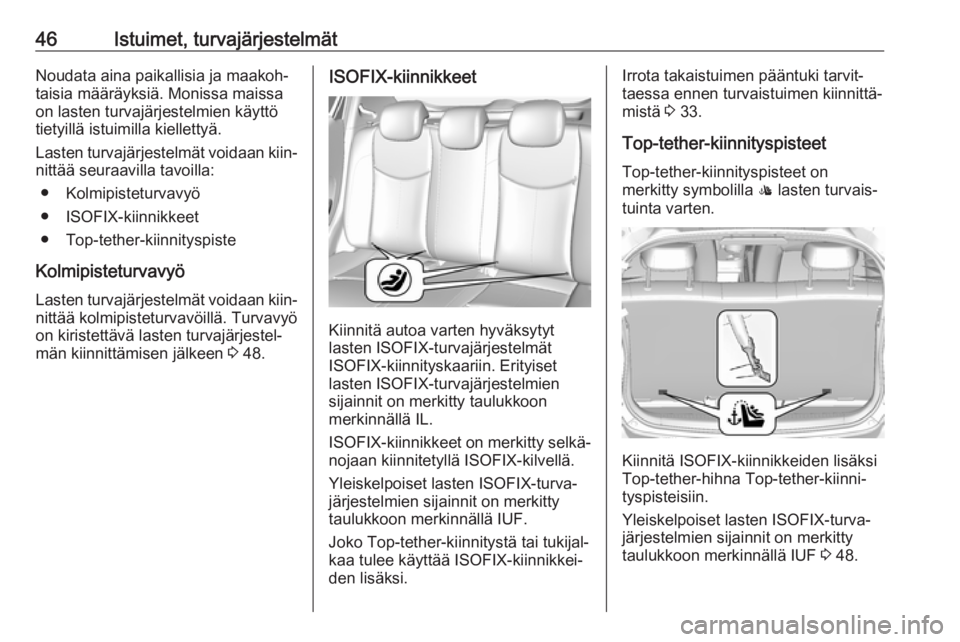

46Istuimet, turvajärjestelmätNoudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.
Lasten turvajärjestelmät voidaan kiin‐ nittää seuraavilla tavoilla:
● Kolmipisteturvavyö
● ISOFIX-kiinnikkeet
● Top-tether-kiinnityspiste
Kolmipisteturvavyö Lasten turvajärjestelmät voidaan kiin‐
nittää kolmipisteturvavöillä. Turvavyö on kiristettävä lasten turvajärjestel‐
män kiinnittämisen jälkeen 3 48.ISOFIX-kiinnikkeet
Kiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnityskaariin. Erityiset lasten ISOFIX-turvajärjestelmien
sijainnit on merkitty taulukkoon
merkinnällä IL.
ISOFIX -kiinnikkeet on merkitty selkä‐
nojaan kiinnitetyllä ISOFIX-kilvellä.
Yleiskelpoiset lasten ISOFIX-turva‐järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF.
Joko Top-tether-kiinnitystä tai tukijal‐
kaa tulee käyttää ISOFIX-kiinnikkei‐
den lisäksi.
Irrota takaistuimen pääntuki tarvit‐
taessa ennen turvaistuimen kiinnittä‐ mistä 3 33.
Top-tether-kiinnityspisteet
Top-tether-kiinnityspisteet on
merkitty symbolilla : lasten turvais‐
tuinta varten.
Kiinnitä ISOFIX-kiinnikkeiden lisäksi
Top-tether-hihna Top-tether-kiinni‐
tyspisteisiin.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF 3 48.

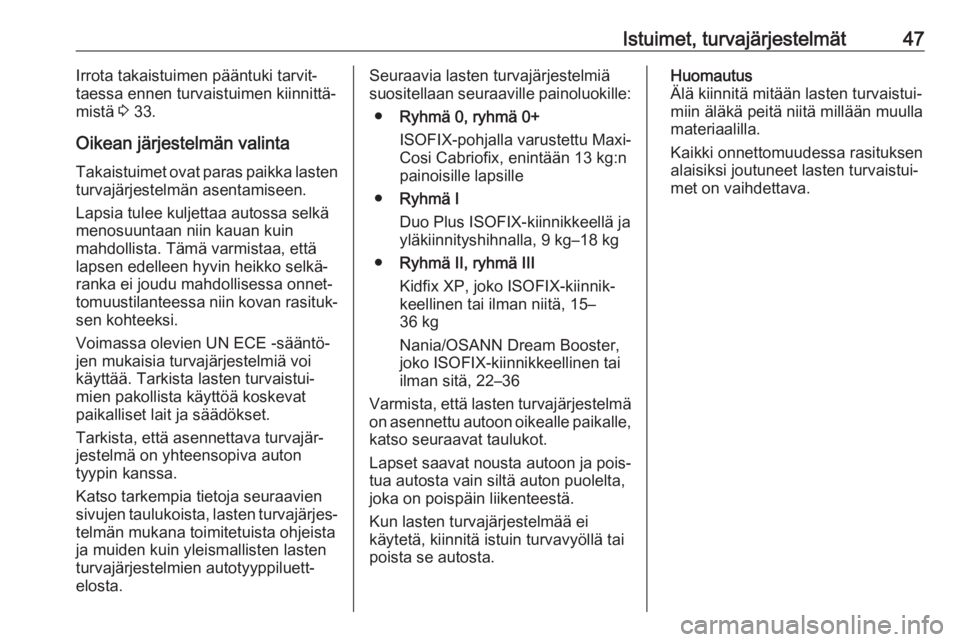

Istuimet, turvajärjestelmät47Irrota takaistuimen pääntuki tarvit‐
taessa ennen turvaistuimen kiinnittä‐
mistä 3 33.
Oikean järjestelmän valinta
Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen.
Lapsia tulee kuljettaa autossa selkä
menosuuntaan niin kauan kuin
mahdollista. Tämä varmistaa, että
lapsen edelleen hyvin heikko selkä‐
ranka ei joudu mahdollisessa onnet‐
tomuustilanteessa niin kovan rasituk‐
sen kohteeksi.
Voimassa olevien UN ECE -sääntö‐ jen mukaisia turvajärjestelmiä voi
käyttää. Tarkista lasten turvaistui‐
mien pakollista käyttöä koskevat
paikalliset lait ja säädökset.
Tarkista, että asennettava turvajär‐
jestelmä on yhteensopiva auton
tyypin kanssa.
Katso tarkempia tietoja seuraavien
sivujen taulukoista, lasten turvajärjes‐
telmän mukana toimitetuista ohjeista ja muiden kuin yleismallisten lasten
turvajärjestelmien autotyyppiluett‐ elosta.Seuraavia lasten turvajärjestelmiä
suositellaan seuraaville painoluokille:
● Ryhmä 0, ryhmä 0+
ISOFIX-pohjalla varustettu Maxi-
Cosi Cabriofix, enintään 13 kg:n
painoisille lapsille
● Ryhmä I
Duo Plus ISOFIX-kiinnikkeellä ja
yläkiinnityshihnalla, 9 kg–18 kg
● Ryhmä II, ryhmä III
Kidfix XP, joko ISOFIX-kiinnik‐
keellinen tai ilman niitä, 15–
36 kg
Nania/OSANN Dream Booster,
joko ISOFIX-kiinnikkeellinen tai
ilman sitä, 22–36
Varmista, että lasten turvajärjestelmä
on asennettu autoon oikealle paikalle, katso seuraavat taulukot.
Lapset saavat nousta autoon ja pois‐
tua autosta vain siltä auton puolelta,
joka on poispäin liikenteestä.
Kun lasten turvajärjestelmää ei
käytetä, kiinnitä istuin turvavyöllä tai
poista se autosta.Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

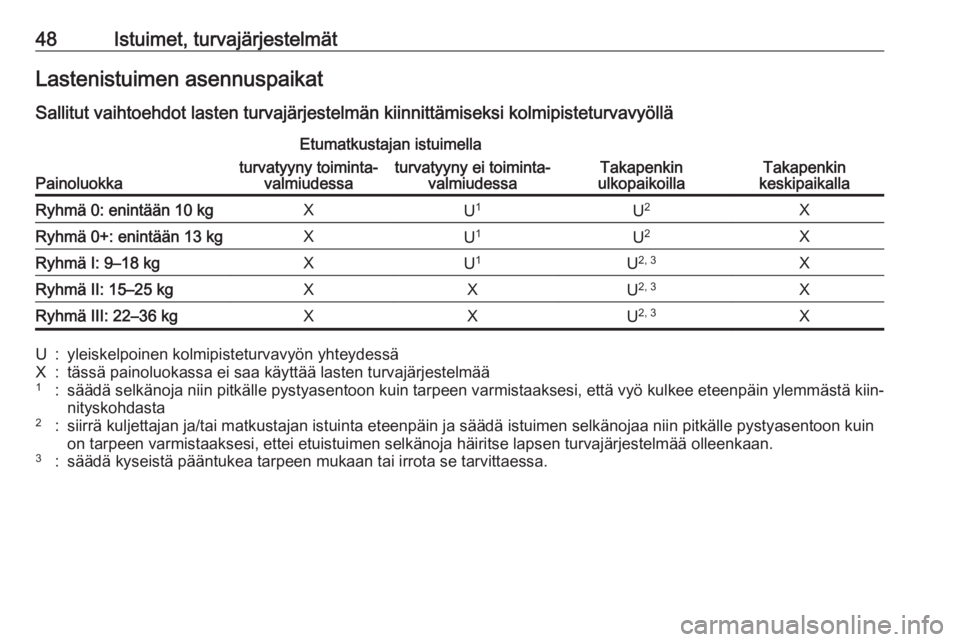

48Istuimet, turvajärjestelmätLastenistuimen asennuspaikatSallitut vaihtoehdot lasten turvajärjestelmän kiinnittämiseksi kolmipisteturvavyöllä
Painoluokka
Etumatkustajan istuimella
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toiminta‐ valmiudessaturvatyyny ei toiminta‐ valmiudessaRyhmä 0: enintään 10 kgXU1U2XRyhmä 0+: enintään 13 kgXU1U2XRyhmä I: 9–18 kgXU1U2, 3XRyhmä II: 15–25 kgXXU2, 3XRyhmä III: 22–36 kgXXU2, 3XU:yleiskelpoinen kolmipisteturvavyön yhteydessäX:tässä painoluokassa ei saa käyttää lasten turvajärjestelmää1:säädä selkänoja niin pitkälle pystyasentoon kuin tarpeen varmistaaksesi, että vyö kulkee eteenpäin ylemmästä kiin‐
nityskohdasta2:siirrä kuljettajan ja/tai matkustajan istuinta eteenpäin ja säädä istuimen selkänojaa niin pitkälle pystyasentoon kuin on tarpeen varmistaaksesi, ettei etuistuimen selkänoja häiritse lapsen turvajärjestelmää olleenkaan.3:säädä kyseistä pääntukea tarpeen mukaan tai irrota se tarvittaessa.
