OPEL KARL 2018.5 Ohjekirja (in Finnish)

Mittarit ja käyttölaitteet59Mittarit ja
käyttölaitteetKäyttölaitteet ................................ 60
Ohjauspyörän säätö ..................60
Ohjauspyörän kauko-ohjaus .....60
Lämmitettävä ohjauspyörä ........60
Äänitorvi .................................... 61
Tuulilasin pyyhin ja pesulaite .....61
Takalasin pyyhin ja pesulaite ....62
Ulkolämpötila ............................. 62
Kello .......................................... 62
Virtapistokkeet ........................... 64
Savukkeensytytin ......................64
Tuhkakupit ................................. 64
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 65
Mittaristo .................................... 65
Nopeusmittari ............................ 65
Matkamittari ............................... 65
Osamatkamittari ........................65
Kierroslukumittari .......................65
Polttoainemittari .........................66
Polttoaineen valintapainike ........66
Moottorin jäähdytysnesteen lämpömittari .............................. 68
Huoltonäyttö .............................. 68Merkkivalot................................ 69
Suuntavilkut ............................... 71
Turvavyömuistutin .....................72
Turvatyynyt ja turvavyönkiristimet .................... 72
Turvatyynyn poistaminen käytöstä .................................... 72
Latausjärjestelmä ......................73
Toimintavian merkkivalo ............73
Huolla auto pian ........................73
Jarru- ja kytkinjärjestelmä ..........73
Polkimen käyttö ......................... 73
Lukkiutumaton jarrujärjestelmä (ABS) ........................................ 74
Vaihteensiirto ............................. 74
Ohjaustehostin .......................... 74
Kaistavahti ................................. 74
Ultraäänipysäköintitutka ............74
Elektroninen ajonvakautusjär‐ jestelmä pois päältä .................74
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä ...............75
Luistonestojärjestelmä pois päältä ........................................ 75
Jäähdytysnesteen lämpötila ......75
Rengaspaineiden valvontajärjestelmä ................... 75
Moottorin öljynpaine ..................75
Polttoaine vähissä .....................76Ajonestin.................................... 76
Alennettu moottorin teho ...........76
Ulkovalot .................................... 76
Kaukovalot ................................. 76
Sumuvalot ................................. 76
Takasumuvalo ........................... 76
Vakionopeussäädin ...................76
Nopeusrajoitin ........................... 77
Konepelti auki ............................ 77
Ovi auki ..................................... 77
Näytöt .......................................... 77
Kuljettajan tietokeskus ...............77
Infonäyttö ................................... 81
Auton viestit ................................. 83
Varoitusäänet ............................ 84
Pariston jännite .......................... 85
Auton räätälöinti ........................... 85
Telematiikan huolto ......................88
OnStar ....................................... 88

60Mittarit ja käyttölaitteetKäyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä,
lukitse vipu ja varmista, että se lukit‐
tuu täysin.
Säädä ohjauspyörän asento vain
auton seistessä ja ohjauslukon
ollessa vapautettuna.
Ohjauspyörän
kauko-ohjaus
Kuljettajan tietokeskusta, joitakin
kuljettajan apujärjestelmiä, Infotain‐ ment-järjestelmää ja kytkettyä matka‐
puhelinta voi käyttää ohjauspyörän
säätimillä.
Kuljettajan apujärjestelmät 3 123.
Lisäohjeita on Infotainment-ohjekir‐
jassa.
Lämmitettävä ohjauspyörä
Lämmitys kytketään painamalla A.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.

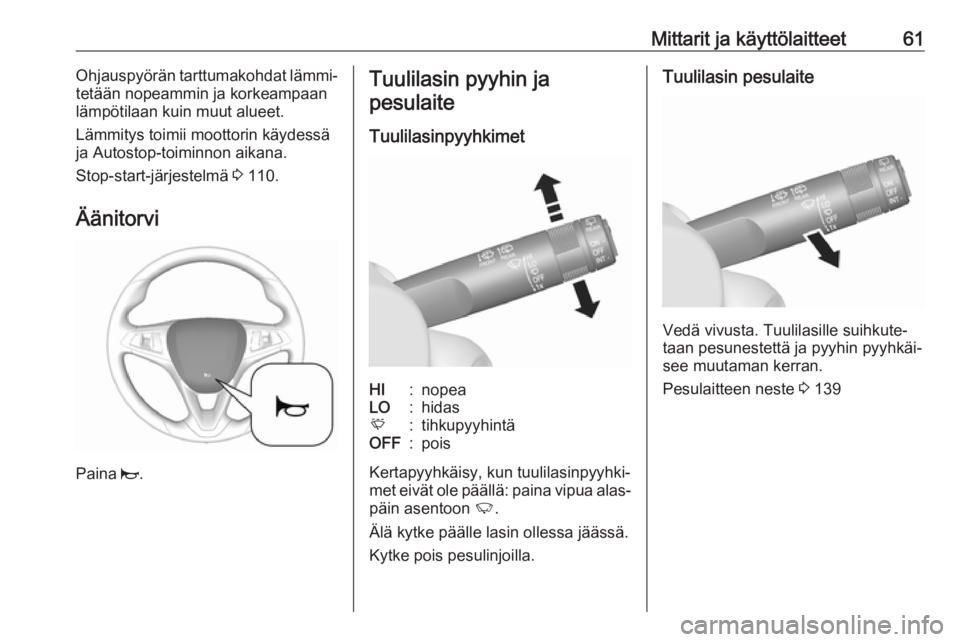

Mittarit ja käyttölaitteet61Ohjauspyörän tarttumakohdat lämmi‐
tetään nopeammin ja korkeampaan
lämpötilaan kuin muut alueet.
Lämmitys toimii moottorin käydessä
ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 110.
Äänitorvi
Paina j.
Tuulilasin pyyhin ja
pesulaite
TuulilasinpyyhkimetHI:nopeaLO:hidasE:tihkupyyhintäOFF:pois
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐ päin asentoon 2.
Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla.
Tuulilasin pesulaite
Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä ja pyyhin pyyhkäi‐
see muutaman kerran.
Pesulaitteen neste 3 139

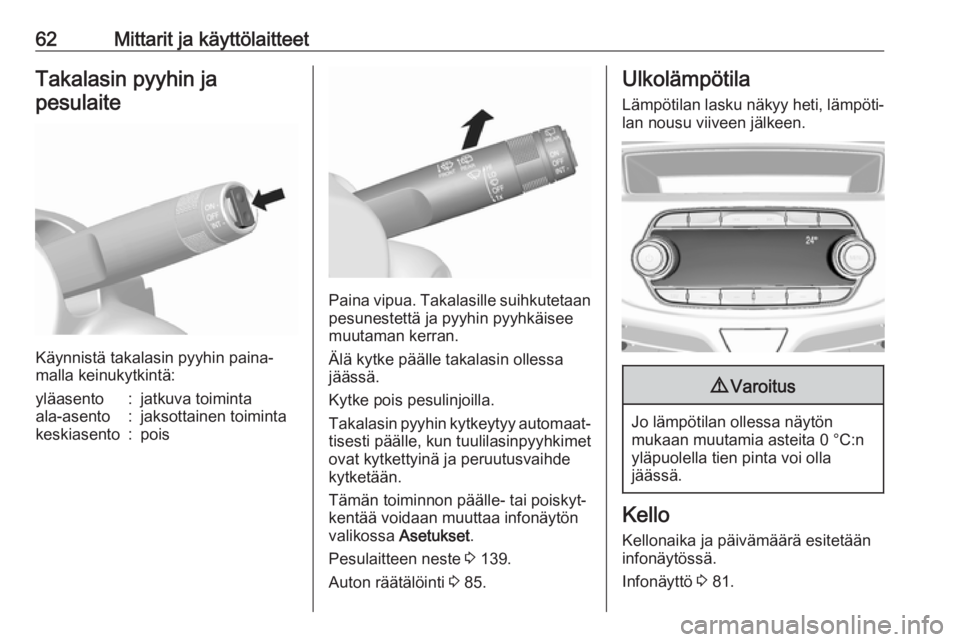

62Mittarit ja käyttölaitteetTakalasin pyyhin japesulaite
Käynnistä takalasin pyyhin paina‐
malla keinukytkintä:
yläasento:jatkuva toimintaala-asento:jaksottainen toimintakeskiasento:pois
Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee
muutaman kerran.
Älä kytke päälle takalasin ollessa
jäässä.
Kytke pois pesulinjoilla.
Takalasin pyyhin kytkeytyy automaat‐
tisesti päälle, kun tuulilasinpyyhkimet
ovat kytkettyinä ja peruutusvaihde
kytketään.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
valikossa Asetukset.
Pesulaitteen neste 3 139.
Auton räätälöinti 3 85.
Ulkolämpötila
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.9 Varoitus
Jo lämpötilan ollessa näytön
mukaan muutamia asteita 0 °C:n
yläpuolella tien pinta voi olla
jäässä.
Kello
Kellonaika ja päivämäärä esitetään infonäytössä.
Infonäyttö 3 81.

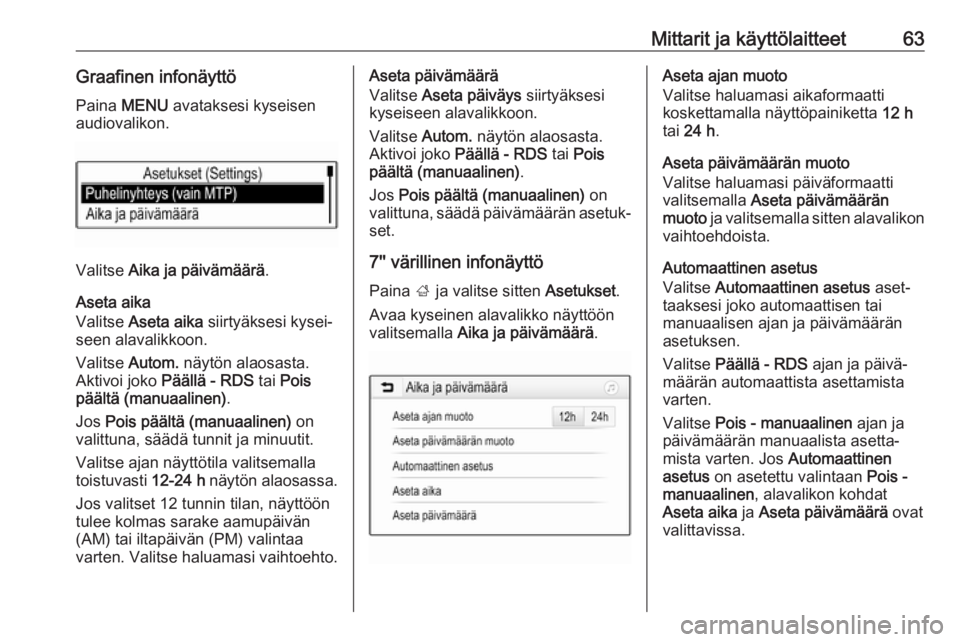

Mittarit ja käyttölaitteet63Graafinen infonäyttöPaina MENU avataksesi kyseisen
audiovalikon.
Valitse Aika ja päivämäärä .
Aseta aika
Valitse Aseta aika siirtyäksesi kysei‐
seen alavalikkoon.
Valitse Autom. näytön alaosasta.
Aktivoi joko Päällä - RDS tai Pois
päältä (manuaalinen) .
Jos Pois päältä (manuaalinen) on
valittuna, säädä tunnit ja minuutit.
Valitse ajan näyttötila valitsemalla
toistuvasti 12-24 h näytön alaosassa.
Jos valitset 12 tunnin tilan, näyttöön
tulee kolmas sarake aamupäivän
(AM) tai iltapäivän (PM) valintaa
varten. Valitse haluamasi vaihtoehto.
Aseta päivämäärä
Valitse Aseta päiväys siirtyäksesi
kyseiseen alavalikkoon.
Valitse Autom. näytön alaosasta.
Aktivoi joko Päällä - RDS tai Pois
päältä (manuaalinen) .
Jos Pois päältä (manuaalinen) on
valittuna, säädä päivämäärän asetuk‐
set.
7'' värillinen infonäyttö Paina ; ja valitse sitten Asetukset.
Avaa kyseinen alavalikko näyttöön
valitsemalla Aika ja päivämäärä .Aseta ajan muoto
Valitse haluamasi aikaformaatti
koskettamalla näyttöpainiketta 12 h
tai 24 h .
Aseta päivämäärän muoto
Valitse haluamasi päiväformaatti
valitsemalla Aseta päivämäärän
muoto ja valitsemalla sitten alavalikon
vaihtoehdoista.
Automaattinen asetus
Valitse Automaattinen asetus aset‐
taaksesi joko automaattisen tai
manuaalisen ajan ja päivämäärän
asetuksen.
Valitse Päällä - RDS ajan ja päivä‐
määrän automaattista asettamista
varten.
Valitse Pois - manuaalinen ajan ja
päivämäärän manuaalista asetta‐
mista varten. Jos Automaattinen
asetus on asetettu valintaan Pois -
manuaalinen , alavalikon kohdat
Aseta aika ja Aseta päivämäärä ovat
valittavissa.

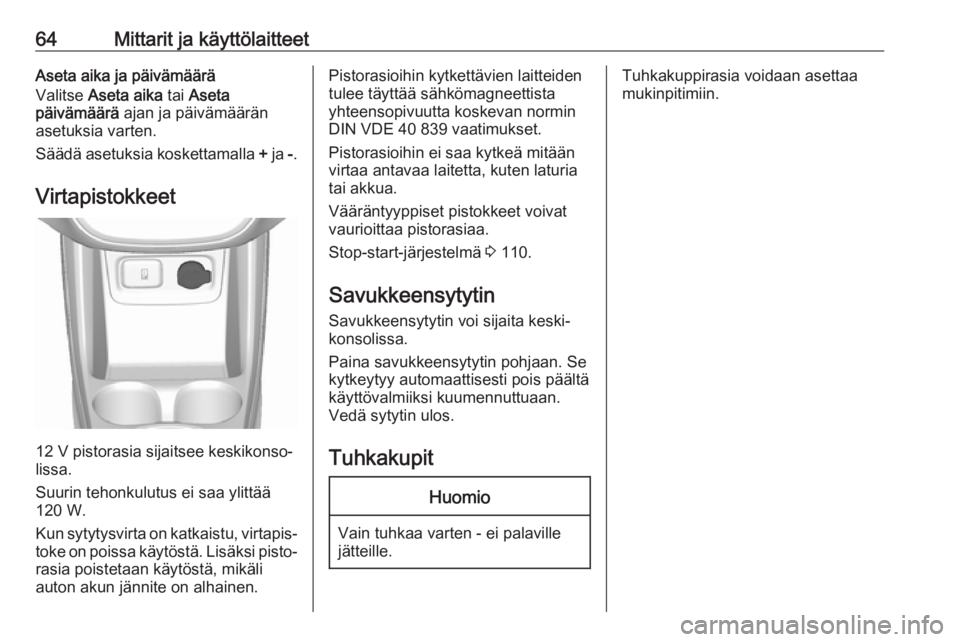

64Mittarit ja käyttölaitteetAseta aika ja päivämäärä
Valitse Aseta aika tai Aseta
päivämäärä ajan ja päivämäärän
asetuksia varten.
Säädä asetuksia koskettamalla + ja -.
Virtapistokkeet
12 V pistorasia sijaitsee keskikonso‐ lissa.
Suurin tehonkulutus ei saa ylittää
120 W.
Kun sytytysvirta on katkaistu, virtapis‐
toke on poissa käytöstä. Lisäksi pisto‐ rasia poistetaan käytöstä, mikäli
auton akun jännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista
yhteensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 110.
Savukkeensytytin Savukkeensytytin voi sijaita keski‐
konsolissa.
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä
käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.

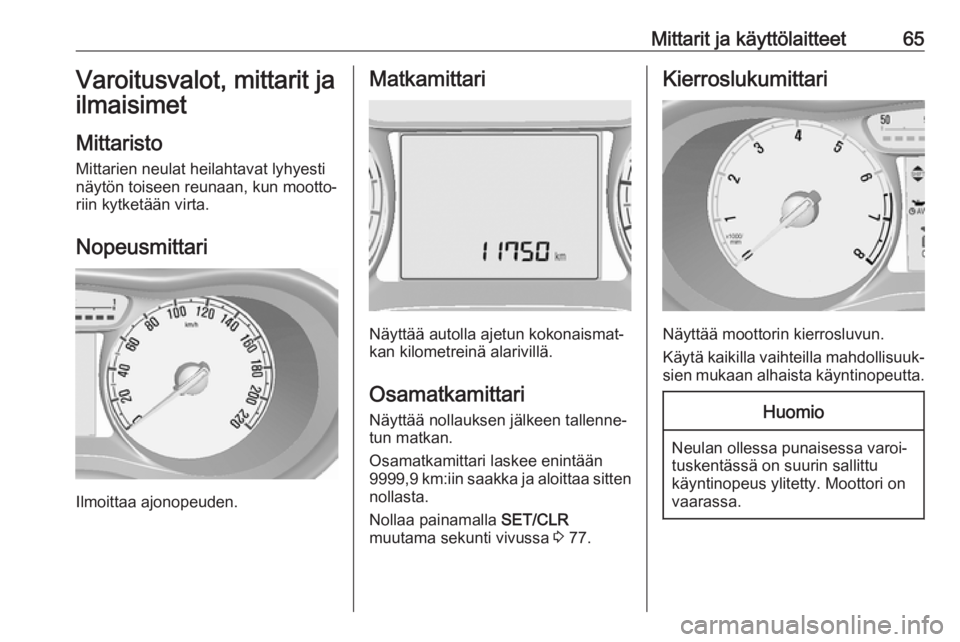

Mittarit ja käyttölaitteet65Varoitusvalot, mittarit jailmaisimet
Mittaristo
Mittarien neulat heilahtavat lyhyesti näytön toiseen reunaan, kun mootto‐
riin kytketään virta.
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan kilometreinä alarivillä.
Osamatkamittari
Näyttää nollauksen jälkeen tallenne‐
tun matkan.
Osamatkamittari laskee enintään
9999,9 km:iin saakka ja aloittaa sitten nollasta.
Nollaa painamalla SET/CLR
muutama sekunti vivussa 3 77.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.

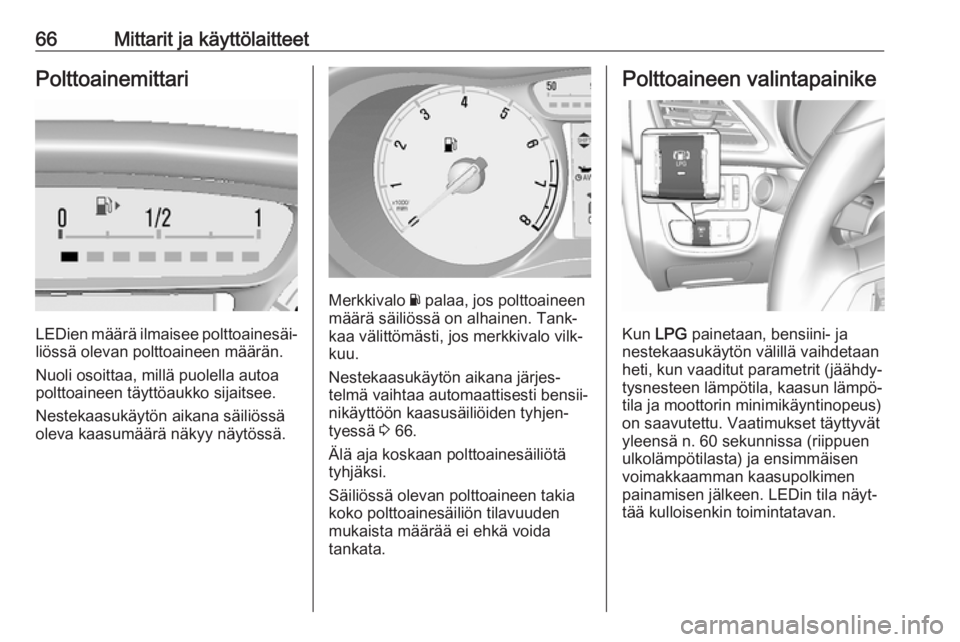

66Mittarit ja käyttölaitteetPolttoainemittari
LEDien määrä ilmaisee polttoainesäi‐
liössä olevan polttoaineen määrän.
Nuoli osoittaa, millä puolella autoa polttoaineen täyttöaukko sijaitsee.
Nestekaasukäytön aikana säiliössä
oleva kaasumäärä näkyy näytössä.
Merkkivalo Y palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐
kuu.
Nestekaasukäytön aikana järjes‐
telmä vaihtaa automaattisesti bensii‐
nikäyttöön kaasusäiliöiden tyhjen‐
tyessä 3 66.
Älä aja koskaan polttoainesäiliötä
tyhjäksi.
Säiliössä olevan polttoaineen takia koko polttoainesäiliön tilavuuden
mukaista määrää ei ehkä voida
tankata.
Polttoaineen valintapainike
Kun LPG painetaan, bensiini- ja
nestekaasukäytön välillä vaihdetaan heti, kun vaaditut parametrit (jäähdy‐tysnesteen lämpötila, kaasun lämpö‐
tila ja moottorin minimikäyntinopeus)
on saavutettu. Vaatimukset täyttyvät
yleensä n. 60 sekunnissa (riippuen
ulkolämpötilasta) ja ensimmäisen
voimakkaamman kaasupolkimen
painamisen jälkeen. LEDin tila näyt‐
tää kulloisenkin toimintatavan.

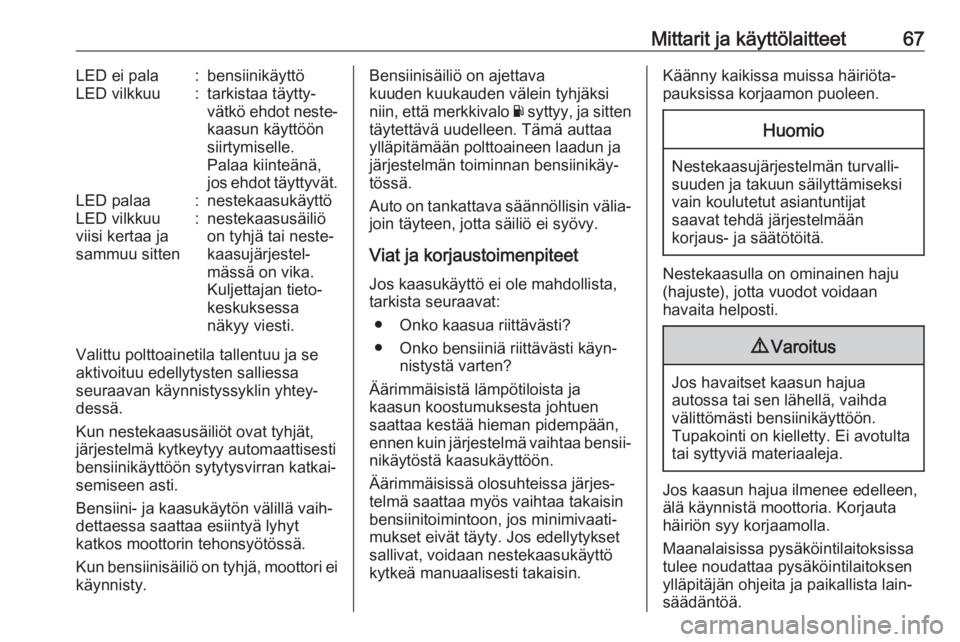

Mittarit ja käyttölaitteet67LED ei pala:bensiinikäyttöLED vilkkuu:tarkistaa täytty‐
vätkö ehdot neste‐
kaasun käyttöön
siirtymiselle.
Palaa kiinteänä,
jos ehdot täyttyvät.LED palaa:nestekaasukäyttöLED vilkkuu
viisi kertaa ja
sammuu sitten:nestekaasusäiliö
on tyhjä tai neste‐
kaasujärjestel‐
mässä on vika.
Kuljettajan tieto‐
keskuksessa
näkyy viesti.
Valittu polttoainetila tallentuu ja se
aktivoituu edellytysten salliessa
seuraavan käynnistyssyklin yhtey‐
dessä.
Kun nestekaasusäiliöt ovat tyhjät,
järjestelmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Bensiini- ja kaasukäytön välillä vaih‐
dettaessa saattaa esiintyä lyhyt
katkos moottorin tehonsyötössä.
Kun bensiinisäiliö on tyhjä, moottori ei käynnisty.
Bensiinisäiliö on ajettava
kuuden kuukauden välein tyhjäksi
niin, että merkkivalo Y syttyy, ja sitten
täytettävä uudelleen. Tämä auttaa
ylläpitämään polttoaineen laadun ja
järjestelmän toiminnan bensiinikäy‐
tössä.
Auto on tankattava säännöllisin välia‐
join täyteen, jotta säiliö ei syövy.
Viat ja korjaustoimenpiteet
Jos kaasukäyttö ei ole mahdollista,
tarkista seuraavat:
● Onko kaasua riittävästi?
● Onko bensiiniä riittävästi käyn‐ nistystä varten?
Äärimmäisistä lämpötiloista ja
kaasun koostumuksesta johtuen
saattaa kestää hieman pidempään,
ennen kuin järjestelmä vaihtaa bensii‐
nikäytöstä kaasukäyttöön.
Äärimmäisissä olosuhteissa järjes‐
telmä saattaa myös vaihtaa takaisin
bensiinitoimintoon, jos minimivaati‐
mukset eivät täyty. Jos edellytykset
sallivat, voidaan nestekaasukäyttö
kytkeä manuaalisesti takaisin.Käänny kaikissa muissa häiriöta‐
pauksissa korjaamon puoleen.Huomio
Nestekaasujärjestelmän turvalli‐
suuden ja takuun säilyttämiseksi
vain koulutetut asiantuntijat
saavat tehdä järjestelmään
korjaus- ja säätötöitä.
Nestekaasulla on ominainen haju
(hajuste), jotta vuodot voidaan
havaita helposti.
9 Varoitus
Jos havaitset kaasun hajua
autossa tai sen lähellä, vaihda
välittömästi bensiinikäyttöön.
Tupakointi on kielletty. Ei avotulta
tai syttyviä materiaaleja.
Jos kaasun hajua ilmenee edelleen,
älä käynnistä moottoria. Korjauta
häiriön syy korjaamolla.
Maanalaisissa pysäköintilaitoksissa
tulee noudattaa pysäköintilaitoksen
ylläpitäjän ohjeita ja paikallista lain‐
säädäntöä.

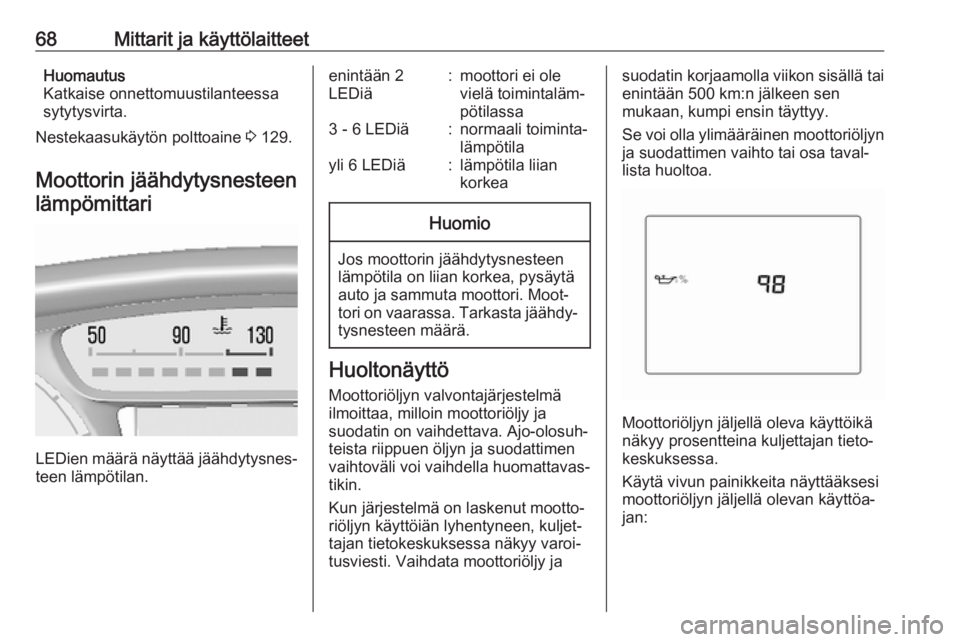

68Mittarit ja käyttölaitteetHuomautus
Katkaise onnettomuustilanteessa
sytytysvirta.
Nestekaasukäytön polttoaine 3 129.
Moottorin jäähdytysnesteen lämpömittari
LEDien määrä näyttää jäähdytysnes‐
teen lämpötilan.
enintään 2
LEDiä:moottori ei ole
vielä toimintaläm‐
pötilassa3 - 6 LEDiä:normaali toiminta‐
lämpötilayli 6 LEDiä:lämpötila liian
korkeaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä
ilmoittaa, milloin moottoriöljy ja
suodatin on vaihdettava. Ajo-olosuh‐
teista riippuen öljyn ja suodattimen
vaihtoväli voi vaihdella huomattavas‐
tikin.
Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksessa näkyy varoi‐
tusviesti. Vaihdata moottoriöljy ja
suodatin korjaamolla viikon sisällä tai
enintään 500 km:n jälkeen sen
mukaan, kumpi ensin täyttyy.
Se voi olla ylimääräinen moottoriöljyn ja suodattimen vaihto tai osa taval‐
lista huoltoa.
Moottoriöljyn jäljellä oleva käyttöikä
näkyy prosentteina kuljettajan tieto‐
keskuksessa.
Käytä vivun painikkeita näyttääksesi
moottoriöljyn jäljellä olevan käyttöa‐
jan:
