Instrumentos y mandos69Próximo servicio
Cuando el vehículo precisa manteni‐
miento, aparece un mensaje en el
centro de información del conductor.
Hacer realizar los trabajos de mante‐ nimiento en un taller antes de unasemana o 500 km, lo que ocurra
antes.
Centro de información del conductor
3 78.
Información de servicio 3 177.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos.
La posición de los testigos de control
puede variar en función del equipa‐
miento del vehículo. Al conectar el
encendido, se iluminarán breve‐ mente la mayoría de los testigos de
control a modo de prueba funcional.Los colores de los testigos de control
significan lo siguiente:Rojo:Peligro, recordatorio
importanteAmarillo:Aviso, información, averíaVerde:Confirmación de activa‐ ciónAzul:Confirmación de activa‐
ciónBlanco:Confirmación de activa‐
ción

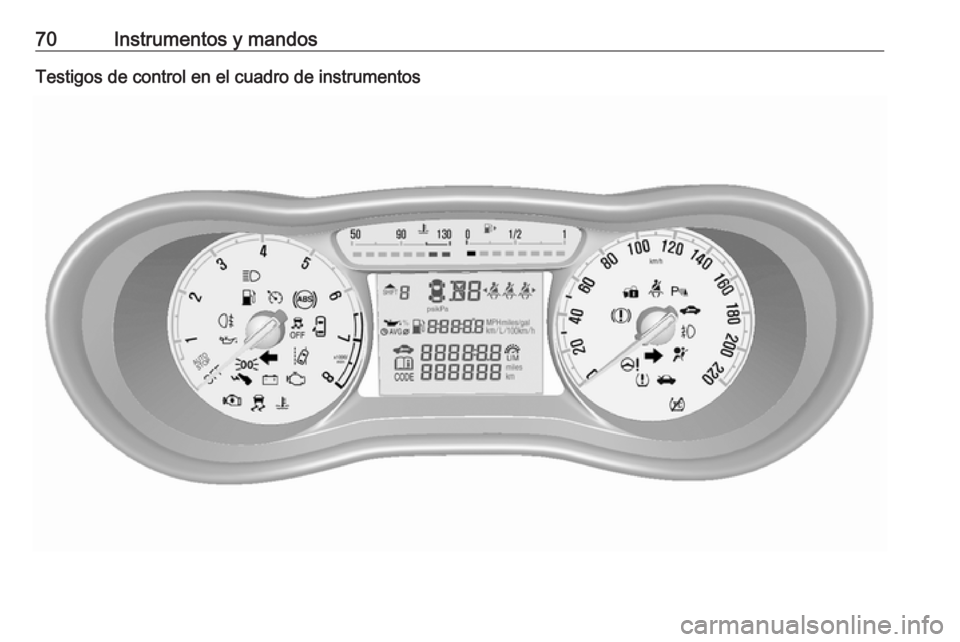

70Instrumentos y mandosTestigos de control en el cuadro de instrumentos

Instrumentos y mandos71Testigos de control en la consola
del techo
Vista general
OIntermitentes 3 71XRecordatorio del cinturón de
seguridad 3 72vAirbags y pretensores de cintu‐
rones 3 72VDesactivación de los airbags
3 73pSistema de carga 3 73ZTestigo de averías 3 73gRevisión urgente del vehículo
3 73RSistema de frenos y embrague
3 74-Accione el pedal 3 74uSistema antibloqueo de frenos
(ABS) 3 74[Cambio de marchas 3 74cServodirección 3 74)Aviso de cambio de carril
3 74rAsistente de aparcamiento
3 75aControl electrónico de estabi‐
lidad desactivado 3 75bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 75kSistema de control de tracción
desactivado 3 75WTemperatura del refrigerante
del motor 3 75wSistema de control de presión
de los neumáticos 3 76IPresión de aceite del motor
3 76YNivel de combustible bajo
3 76dInmovilizador 3 77#Potencia del motor reducida
3 778Luces exteriores 3 77CLuz de carretera 3 77>Luces antiniebla 3 77rPiloto antiniebla 3 77mRegulador de velocidad 3 77LLimitador de velocidad 3 77/Capó abierto 3 77NPuerta abierta 3 77
Intermitentes
O se enciende o parpadea en verde.

72Instrumentos y mandosSe enciende un instanteLas luces de estacionamiento están
encendidas.
Parpadea
El intermitente o las luces de emer‐
gencia están activados.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente.
Sustitución de bombillas 3 142.
Fusibles 3 149.
Intermitentes 3 97.
Recordatorio del cinturón de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del acompañante se
enciende o parpadea en rojo en el
velocímetro.
k para el asiento del acompañante
se enciende o parpadea en rojo en la consola del techo cuando el asiento
está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor
durante un máximo de
100 segundos hasta que se abroche
el cinturón de seguridad.
Abrocharse el cinturón de seguridad
3 37.
Estado del cinturón de seguridad
en los asientos traseros
X se enciende o parpadea en el
centro de información del conductor.
Se enciende
Tras tener el motor en marcha
durante un mínimo de 35 segundos,
hasta que se abroche el cinturón.
Parpadea
Después de iniciar la marcha, cuando el cinturón de seguridad está desa‐
brochado.
Abrocharse el cinturón de seguridad
3 37.
Airbags y pretensores de cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
4 segundos. Si no se enciende, no se apaga al cabo de 4 segundos o si se
enciende durante la marcha, hay una
avería en el sistema de airbags.
Recurra a la ayuda de un taller. Los

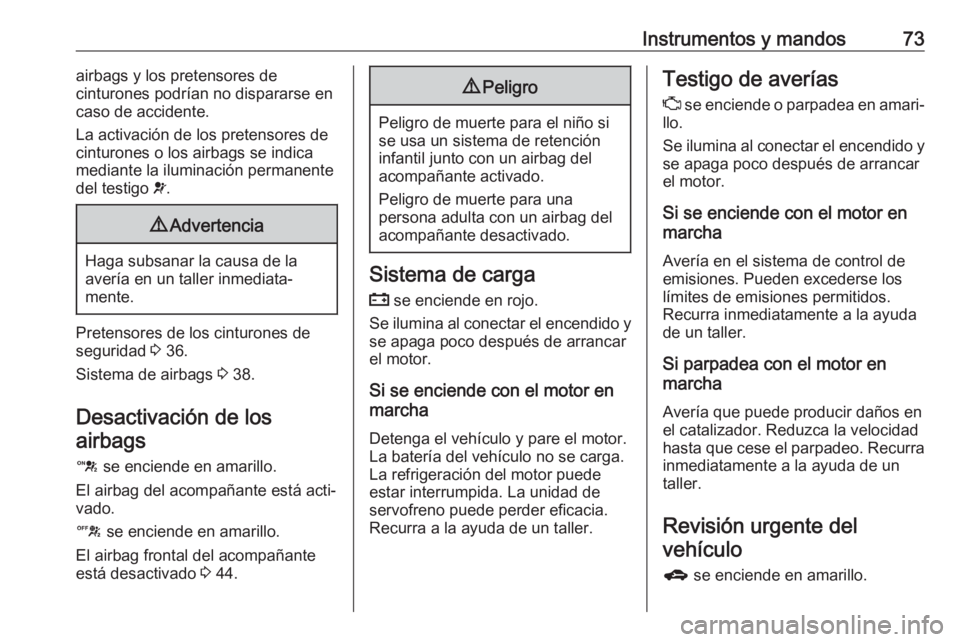

Instrumentos y mandos73airbags y los pretensores de
cinturones podrían no dispararse en caso de accidente.
La activación de los pretensores de cinturones o los airbags se indica
mediante la iluminación permanente
del testigo v.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Pretensores de los cinturones de
seguridad 3 36.
Sistema de airbags 3 38.
Desactivación de los airbags
d se enciende en amarillo.
El airbag del acompañante está acti‐ vado.
c se enciende en amarillo.
El airbag frontal del acompañante
está desactivado 3 44.
9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención
infantil junto con un airbag del
acompañante activado.
Peligro de muerte para una
persona adulta con un airbag del acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor. La batería del vehículo no se carga.
La refrigeración del motor puede
estar interrumpida. La unidad de
servofreno puede perder eficacia.
Recurra a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en amari‐
llo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los
límites de emisiones permitidos.
Recurra inmediatamente a la ayuda
de un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un
taller.
Revisión urgente del vehículo
g se enciende en amarillo.

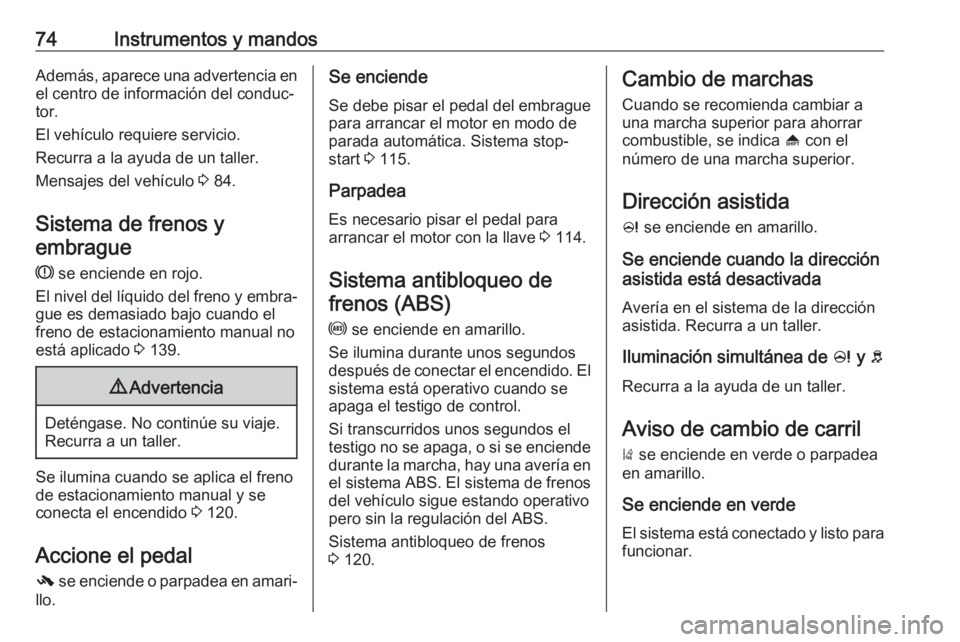

74Instrumentos y mandosAdemás, aparece una advertencia enel centro de información del conduc‐
tor.
El vehículo requiere servicio.
Recurra a la ayuda de un taller.
Mensajes del vehículo 3 84.
Sistema de frenos y embrague
R se enciende en rojo.
El nivel del líquido del freno y embra‐
gue es demasiado bajo cuando el
freno de estacionamiento manual no
está aplicado 3 139.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina cuando se aplica el freno
de estacionamiento manual y se
conecta el encendido 3 120.
Accione el pedal
- se enciende o parpadea en amari‐
llo.
Se enciende
Se debe pisar el pedal del embrague
para arrancar el motor en modo de parada automática. Sistema stop-
start 3 115.
Parpadea Es necesario pisar el pedal para
arrancar el motor con la llave 3 114.
Sistema antibloqueo de frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en el sistema ABS. El sistema de frenos
del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 120.Cambio de marchas
Cuando se recomienda cambiar a
una marcha superior para ahorrar
combustible, se indica [ con el
número de una marcha superior.
Dirección asistida
c se enciende en amarillo.
Se enciende cuando la dirección
asistida está desactivada
Avería en el sistema de la dirección
asistida. Recurra a un taller.
Iluminación simultánea de c y b
Recurra a la ayuda de un taller.
Aviso de cambio de carril) se enciende en verde o parpadea
en amarillo.
Se enciende en verde El sistema está conectado y listo para
funcionar.

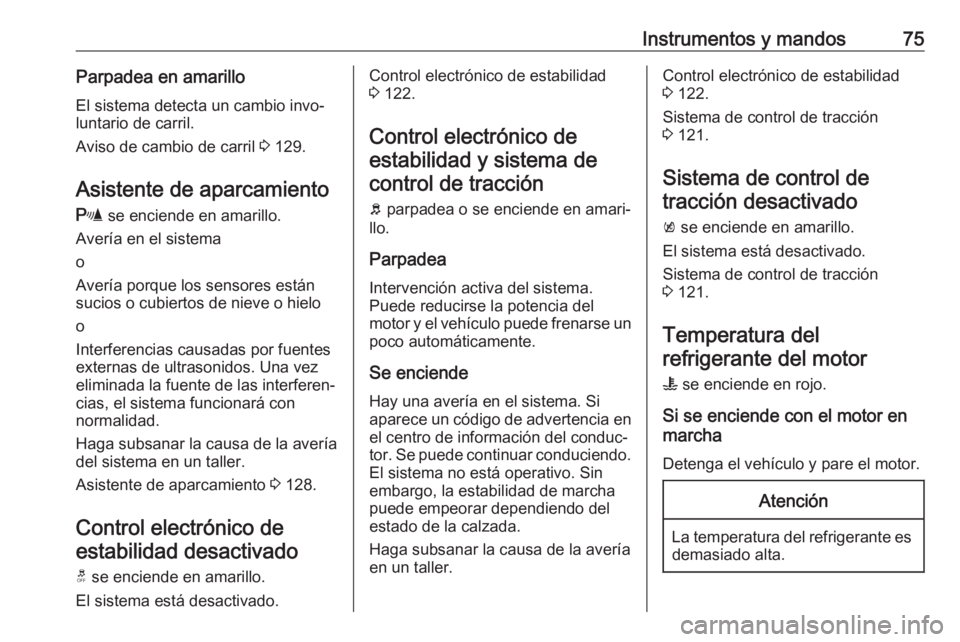

Instrumentos y mandos75Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Aviso de cambio de carril 3 129.
Asistente de aparcamiento r se enciende en amarillo.
Avería en el sistema
o
Avería porque los sensores están
sucios o cubiertos de nieve o hielo
o
Interferencias causadas por fuentes
externas de ultrasonidos. Una vez
eliminada la fuente de las interferen‐
cias, el sistema funcionará con
normalidad.
Haga subsanar la causa de la avería
del sistema en un taller.
Asistente de aparcamiento 3 128.
Control electrónico de estabilidad desactivado
t se enciende en amarillo.
El sistema está desactivado.Control electrónico de estabilidad
3 122.
Control electrónico de
estabilidad y sistema de control de tracción
b parpadea o se enciende en amari‐
llo.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del
motor y el vehículo puede frenarse un poco automáticamente.
Se enciende
Hay una avería en el sistema. Si
aparece un código de advertencia en el centro de información del conduc‐
tor. Se puede continuar conduciendo.
El sistema no está operativo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del
estado de la calzada.
Haga subsanar la causa de la avería en un taller.Control electrónico de estabilidad
3 122.
Sistema de control de tracción
3 121.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Sistema de control de tracción
3 121.
Temperatura del
refrigerante del motor
W se enciende en rojo.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.Atención
La temperatura del refrigerante es demasiado alta.

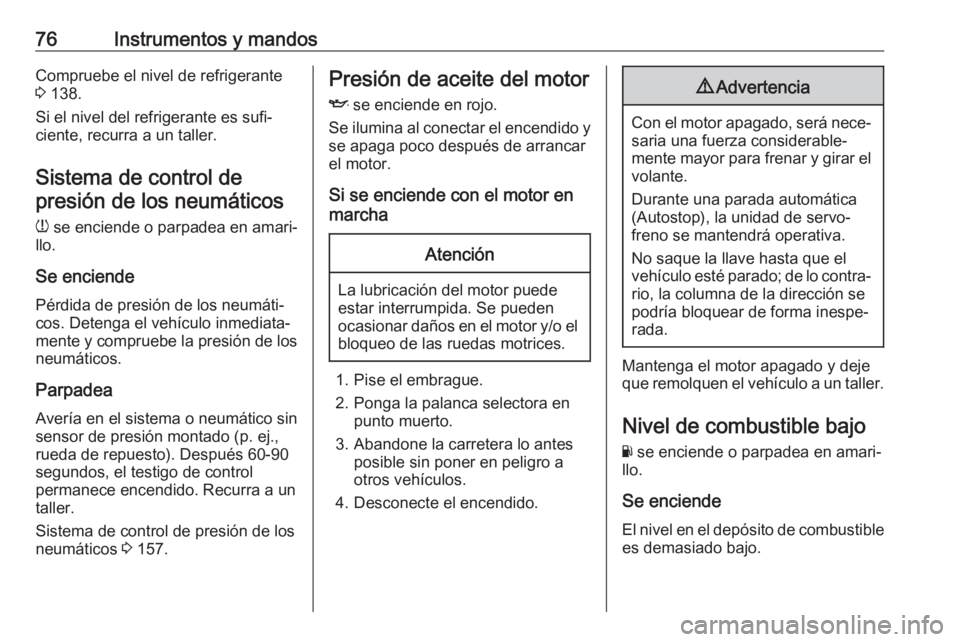

76Instrumentos y mandosCompruebe el nivel de refrigerante
3 138.
Si el nivel del refrigerante es sufi‐
ciente, recurra a un taller.
Sistema de control depresión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control
permanece encendido. Recurra a un
taller.
Sistema de control de presión de los
neumáticos 3 157.Presión de aceite del motor
I se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede
estar interrumpida. Se pueden
ocasionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga la palanca selectora en punto muerto.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante.
Durante una parada automática
(Autostop), la unidad de servo‐
freno se mantendrá operativa.
No saque la llave hasta que el
vehículo esté parado; de lo contra‐
rio, la columna de la dirección se
podría bloquear de forma inespe‐
rada.
Mantenga el motor apagado y deje
que remolquen el vehículo a un taller.
Nivel de combustible bajo Y se enciende o parpadea en amari‐
llo.
Se enciende El nivel en el depósito de combustible
es demasiado bajo.

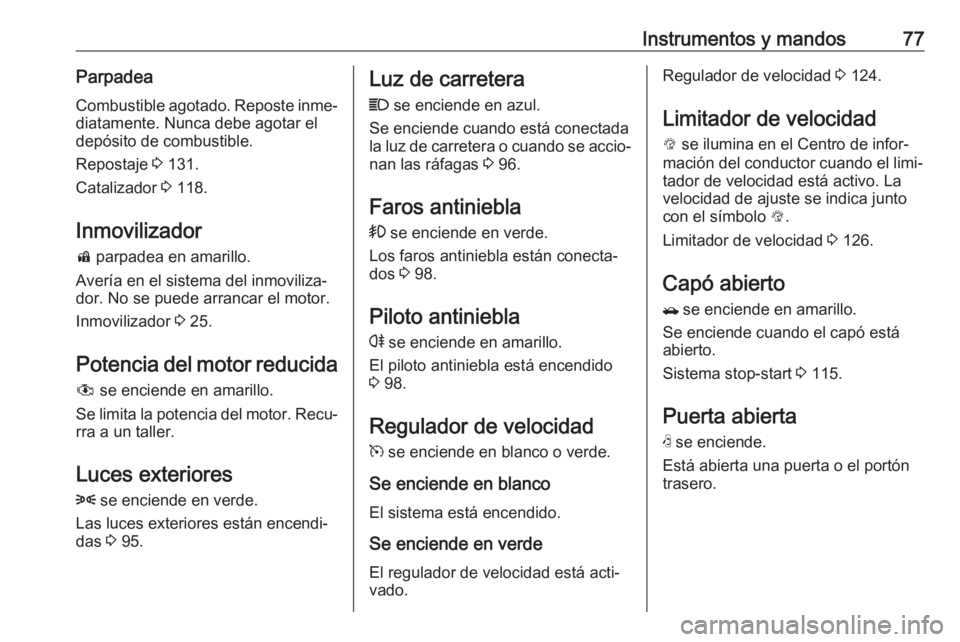

Instrumentos y mandos77ParpadeaCombustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el
depósito de combustible.
Repostaje 3 131.
Catalizador 3 118.
Inmovilizador d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Inmovilizador 3 25.
Potencia del motor reducida # se enciende en amarillo.
Se limita la potencia del motor. Recu‐ rra a un taller.
Luces exteriores 8 se enciende en verde.
Las luces exteriores están encendi‐
das 3 95.Luz de carretera
C se enciende en azul.
Se enciende cuando está conectada
la luz de carretera o cuando se accio‐
nan las ráfagas 3 96.
Faros antiniebla
> se enciende en verde.
Los faros antiniebla están conecta‐ dos 3 98.
Piloto antiniebla
r se enciende en amarillo.
El piloto antiniebla está encendido
3 98.
Regulador de velocidad
m se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El regulador de velocidad está acti‐
vado.Regulador de velocidad 3 124.
Limitador de velocidad
L se ilumina en el Centro de infor‐
mación del conductor cuando el limi‐
tador de velocidad está activo. La
velocidad de ajuste se indica junto
con el símbolo L.
Limitador de velocidad 3 126.
Capó abierto / se enciende en amarillo.
Se enciende cuando el capó está
abierto.
Sistema stop-start 3 115.
Puerta abierta N se enciende.
Está abierta una puerta o el portón
trasero.

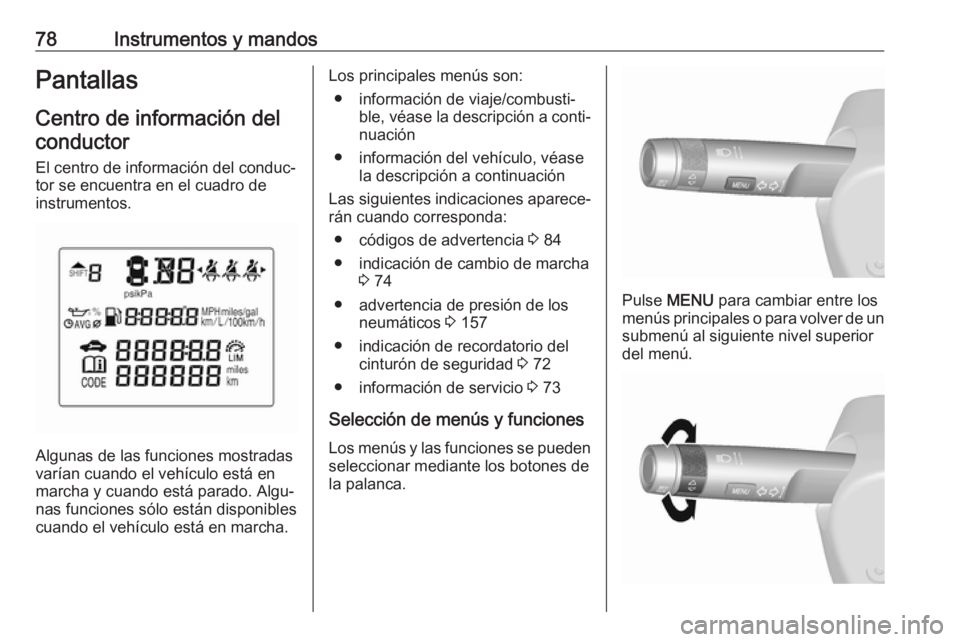

78Instrumentos y mandosPantallasCentro de información delconductor
El centro de información del conduc‐
tor se encuentra en el cuadro de
instrumentos.
Algunas de las funciones mostradas
varían cuando el vehículo está en
marcha y cuando está parado. Algu‐
nas funciones sólo están disponibles
cuando el vehículo está en marcha.
Los principales menús son:
● información de viaje/combusti‐ ble, véase la descripción a conti‐
nuación
● información del vehículo, véase la descripción a continuación
Las siguientes indicaciones aparece‐
rán cuando corresponda:
● códigos de advertencia 3 84
● indicación de cambio de marcha 3 74
● advertencia de presión de los neumáticos 3 157
● indicación de recordatorio del cinturón de seguridad 3 72
● información de servicio 3 73
Selección de menús y funciones Los menús y las funciones se puedenseleccionar mediante los botones de
la palanca.
Pulse MENU para cambiar entre los
menús principales o para volver de un
submenú al siguiente nivel superior del menú.
