Page 41 of 207
Asientos, sistemas de seguridad39del sistema de airbags se puede
ver también afectado por la modi‐
ficación de cualquier pieza de los
asientos delanteros, los cinturo‐
nes de seguridad, el módulo de
detección y diagnóstico del airbag,
el volante, el panel de instrumen‐
tos, las juntas de la puerta interior
incluidos los altavoces, cualquiera de los módulos de airbags, el
embellecedor del montante o
techo, los sensores delanteros,
los sensores de impacto lateral o
el cableado del airbag.
Nota
La unidad electrónica de control del sistema de airbags y de los preten‐
sores de cinturones está situada en
la zona de la consola central. No se
deben depositar objetos magnéticos
en dicha zona.
No pegue ningún objeto en las tapas de los airbags ni los cubra con
ningún otro material. Acuda a un
taller para reemplazar las tapas
dañadas.
Cada airbag se activa una vez sola‐
mente. Haga cambiar los airbags
activados en un taller. Además,
puede ser necesario hacer sustituir
el volante, el tablero de instrumen‐
tos, parte del revestimiento, las
juntas de las puertas, las manillas y
los asientos.
No realice modificaciones en el
sistema de airbags porque se podría
anular el permiso de circulación del
vehículo.
Avería
Si hay una avería en el sistema de
airbags, se enciende el testigo de
control v en el cuadro de instrumen‐
tos y aparece el mensaje o un código
de advertencia en el centro de infor‐ mación del conductor. El sistema no
está operativo.
Haga subsanar la causa de la avería
en un taller.
Testigo de control del sistema de airbags 3 72.Sistemas de retención infantil en
el asiento del acompañante con
sistemas de airbag
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
Page 42 of 207

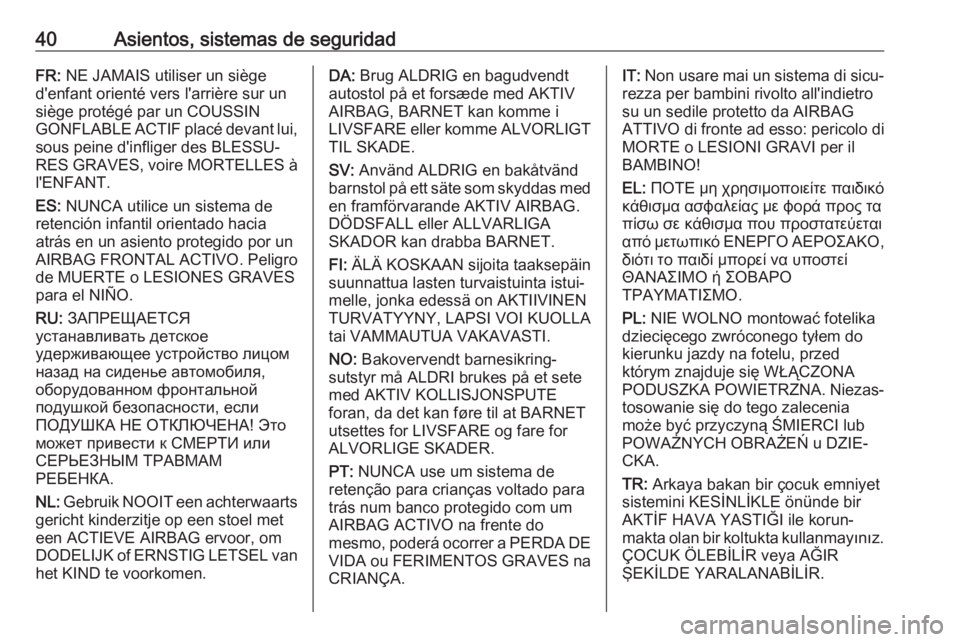

40Asientos, sistemas de seguridadFR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui, sous peine d'infliger des BLESSU‐
RES GRAVES, voire MORTELLES à
l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikring‐
sutstyr må ALDRI brukes på et sete
med AKTIV KOLLISJONSPUTE
foran, da det kan føre til at BARNET
utsettes for LIVSFARE og fare for
ALVORLIGE SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE VIDA ou FERIMENTOS GRAVES na
CRIANÇA.IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐ tosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u DZIE‐
CKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
Page 43 of 207

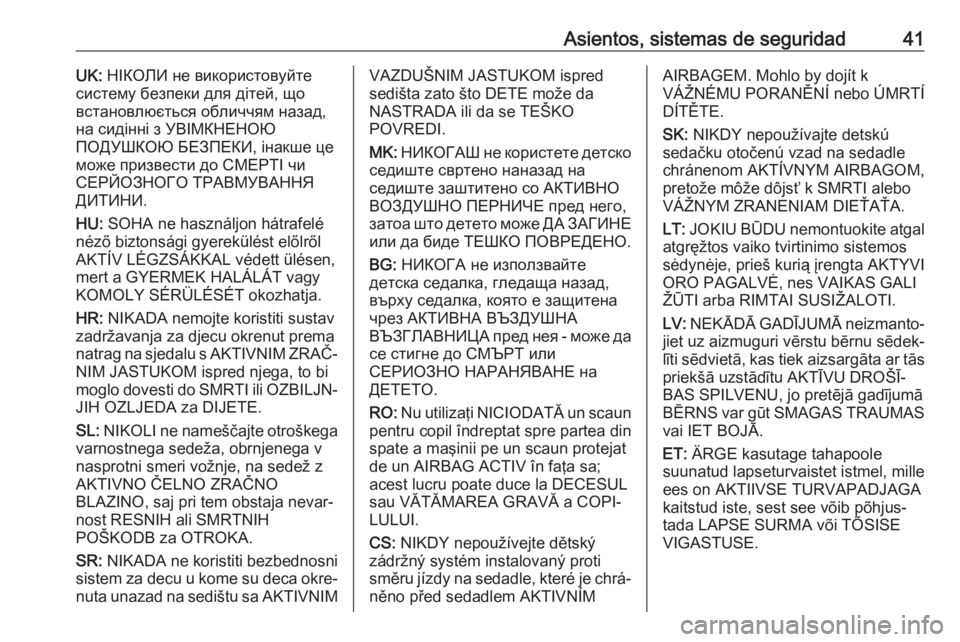

Asientos, sistemas de seguridad41UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад, на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐
NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIMVAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍMAIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM, pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐ tada LAPSE SURMA või TÕSISE
VIGASTUSE.
Page 44 of 207

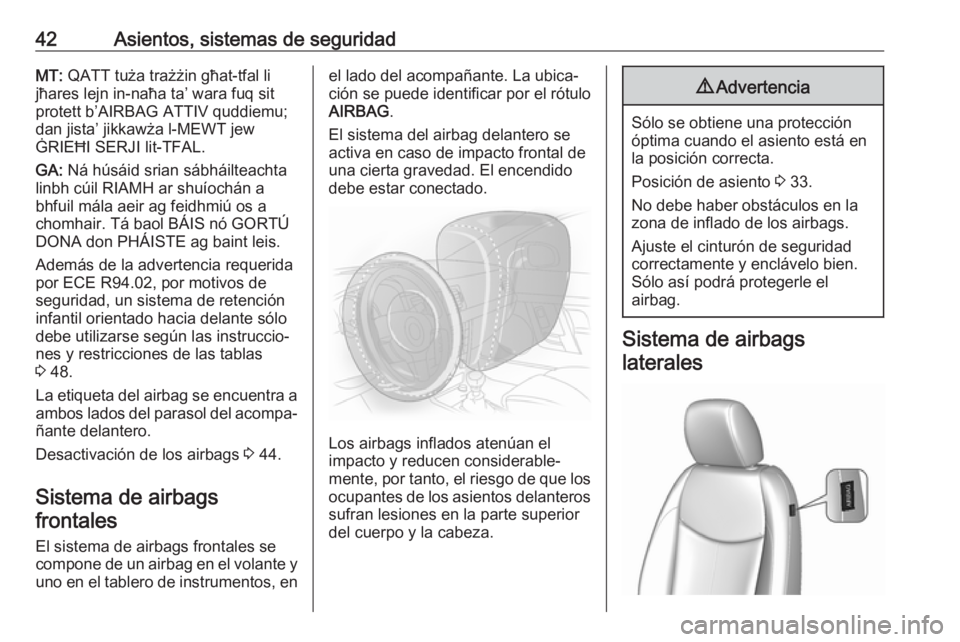

42Asientos, sistemas de seguridadMT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Además de la advertencia requerida
por ECE R94.02, por motivos de
seguridad, un sistema de retención
infantil orientado hacia delante sólo
debe utilizarse según las instruccio‐
nes y restricciones de las tablas
3 48.
La etiqueta del airbag se encuentra a
ambos lados del parasol del acompa‐ ñante delantero.
Desactivación de los airbags 3 44.
Sistema de airbags
frontales
El sistema de airbags frontales se
compone de un airbag en el volante y
uno en el tablero de instrumentos, enel lado del acompañante. La ubica‐
ción se puede identificar por el rótulo
AIRBAG .
El sistema del airbag delantero se
activa en caso de impacto frontal de
una cierta gravedad. El encendido
debe estar conectado.
Los airbags inflados atenúan el
impacto y reducen considerable‐
mente, por tanto, el riesgo de que los
ocupantes de los asientos delanteros sufran lesiones en la parte superior
del cuerpo y la cabeza.
9 Advertencia
Sólo se obtiene una protección
óptima cuando el asiento está en
la posición correcta.
Posición de asiento 3 33.
No debe haber obstáculos en la
zona de inflado de los airbags.
Ajuste el cinturón de seguridad
correctamente y enclávelo bien. Sólo así podrá protegerle el
airbag.
Sistema de airbags
laterales

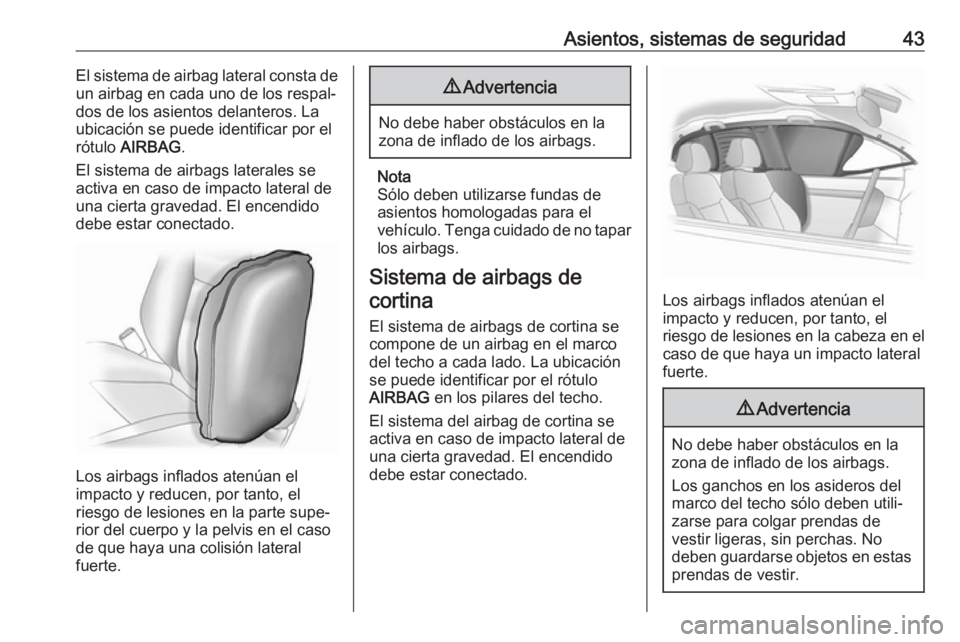

Page 45 of 207
Asientos, sistemas de seguridad43El sistema de airbag lateral consta de
un airbag en cada uno de los respal‐
dos de los asientos delanteros. La
ubicación se puede identificar por el
rótulo AIRBAG .
El sistema de airbags laterales se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.
Los airbags inflados atenúan el
impacto y reducen, por tanto, el
riesgo de lesiones en la parte supe‐
rior del cuerpo y la pelvis en el caso
de que haya una colisión lateral
fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Nota
Sólo deben utilizarse fundas de
asientos homologadas para el
vehículo. Tenga cuidado de no tapar los airbags.
Sistema de airbags de cortina
El sistema de airbags de cortina se
compone de un airbag en el marco
del techo a cada lado. La ubicación
se puede identificar por el rótulo
AIRBAG en los pilares del techo.
El sistema del airbag de cortina se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.
Los airbags inflados atenúan el
impacto y reducen, por tanto, el
riesgo de lesiones en la cabeza en el caso de que haya un impacto lateral
fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Los ganchos en los asideros del
marco del techo sólo deben utili‐
zarse para colgar prendas de
vestir ligeras, sin perchas. No
deben guardarse objetos en estas
prendas de vestir.
Page 46 of 207

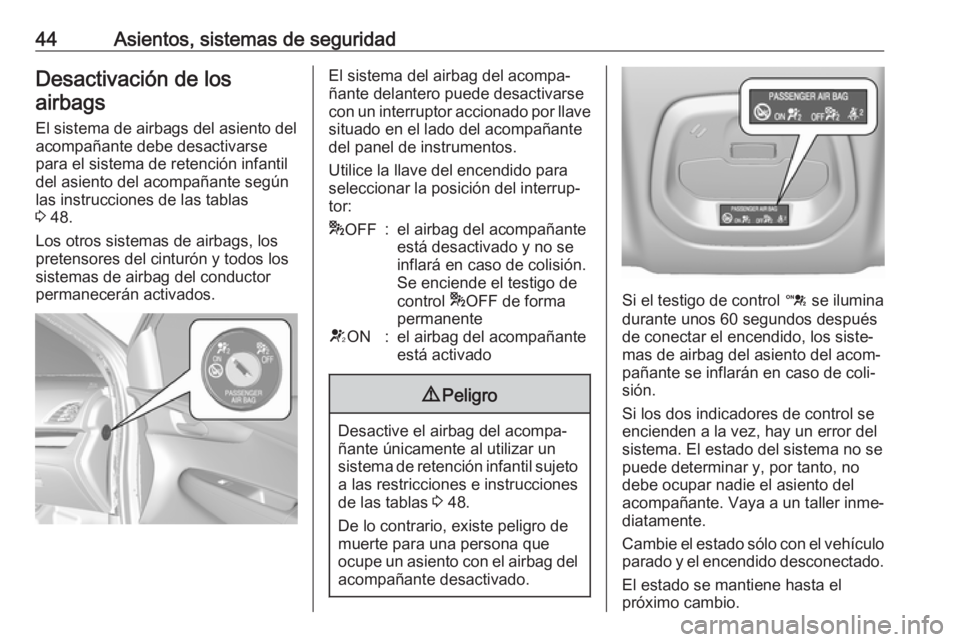

44Asientos, sistemas de seguridadDesactivación de losairbags
El sistema de airbags del asiento del
acompañante debe desactivarse
para el sistema de retención infantil del asiento del acompañante según
las instrucciones de las tablas
3 48.
Los otros sistemas de airbags, los
pretensores del cinturón y todos los
sistemas de airbag del conductor
permanecerán activados.El sistema del airbag del acompa‐
ñante delantero puede desactivarse
con un interruptor accionado por llave situado en el lado del acompañante
del panel de instrumentos.
Utilice la llave del encendido para
seleccionar la posición del interrup‐
tor:* OFF:el airbag del acompañante
está desactivado y no se
inflará en caso de colisión.
Se enciende el testigo de
control *OFF de forma
permanenteV ON:el airbag del acompañante
está activado9 Peligro
Desactive el airbag del acompa‐
ñante únicamente al utilizar un
sistema de retención infantil sujeto a las restricciones e instrucciones
de las tablas 3 48.
De lo contrario, existe peligro de
muerte para una persona que
ocupe un asiento con el airbag del
acompañante desactivado.
Si el testigo de control d se ilumina
durante unos 60 segundos después
de conectar el encendido, los siste‐
mas de airbag del asiento del acom‐
pañante se inflarán en caso de coli‐
sión.
Si los dos indicadores de control se
encienden a la vez, hay un error del
sistema. El estado del sistema no se
puede determinar y, por tanto, no
debe ocupar nadie el asiento del
acompañante. Vaya a un taller inme‐
diatamente.
Cambie el estado sólo con el vehículo
parado y el encendido desconectado.
El estado se mantiene hasta el
próximo cambio.
Page 47 of 207

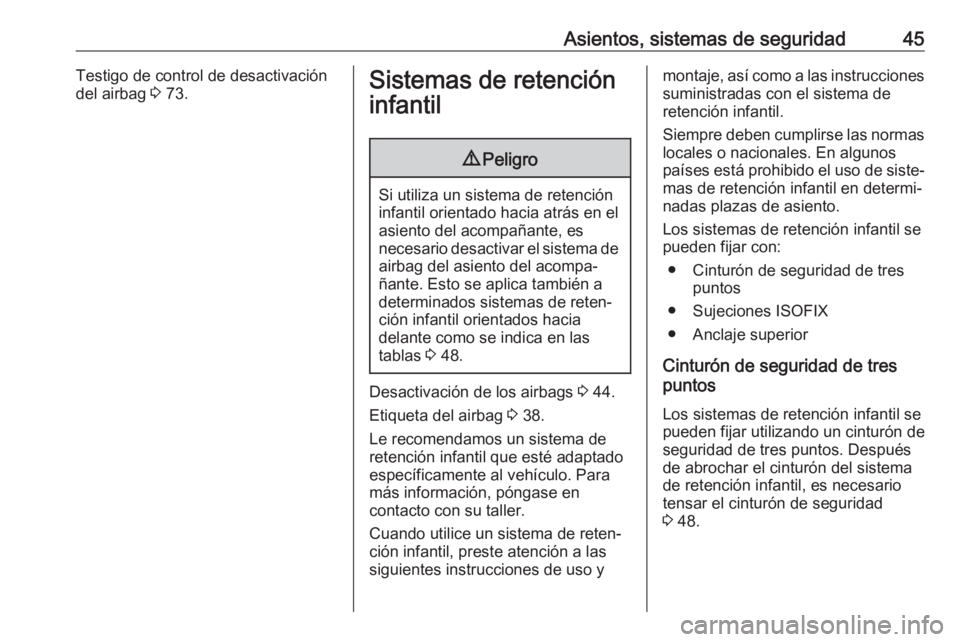

Asientos, sistemas de seguridad45Testigo de control de desactivación
del airbag 3 73.Sistemas de retención
infantil9 Peligro
Si utiliza un sistema de retención
infantil orientado hacia atrás en el
asiento del acompañante, es
necesario desactivar el sistema de airbag del asiento del acompa‐
ñante. Esto se aplica también a
determinados sistemas de reten‐
ción infantil orientados hacia
delante como se indica en las
tablas 3 48.
Desactivación de los airbags 3 44.
Etiqueta del airbag 3 38.
Le recomendamos un sistema de
retención infantil que esté adaptado
específicamente al vehículo. Para
más información, póngase en
contacto con su taller.
Cuando utilice un sistema de reten‐
ción infantil, preste atención a las
siguientes instrucciones de uso y
montaje, así como a las instrucciones
suministradas con el sistema de
retención infantil.
Siempre deben cumplirse las normas locales o nacionales. En algunos
países está prohibido el uso de siste‐
mas de retención infantil en determi‐
nadas plazas de asiento.
Los sistemas de retención infantil se
pueden fijar con:
● Cinturón de seguridad de tres puntos
● Sujeciones ISOFIX
● Anclaje superior
Cinturón de seguridad de tres
puntos
Los sistemas de retención infantil se
pueden fijar utilizando un cinturón de
seguridad de tres puntos. Después
de abrochar el cinturón del sistema
de retención infantil, es necesario
tensar el cinturón de seguridad
3 48.
Page 48 of 207

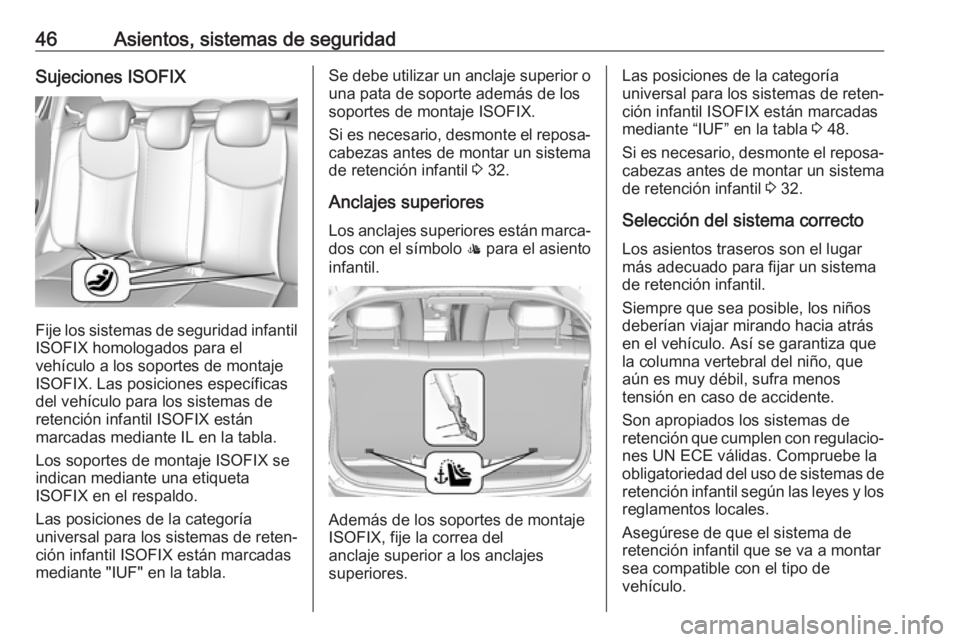

46Asientos, sistemas de seguridadSujeciones ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el
vehículo a los soportes de montaje
ISOFIX. Las posiciones específicas
del vehículo para los sistemas de
retención infantil ISOFIX están
marcadas mediante IL en la tabla.
Los soportes de montaje ISOFIX se
indican mediante una etiqueta
ISOFIX en el respaldo.
Las posiciones de la categoría
universal para los sistemas de reten‐
ción infantil ISOFIX están marcadas
mediante "IUF" en la tabla.
Se debe utilizar un anclaje superior o una pata de soporte además de los
soportes de montaje ISOFIX.
Si es necesario, desmonte el reposa‐ cabezas antes de montar un sistema
de retención infantil 3 32.
Anclajes superiores Los anclajes superiores están marca‐
dos con el símbolo : para el asiento
infantil.
Además de los soportes de montaje
ISOFIX, fije la correa del
anclaje superior a los anclajes
superiores.
Las posiciones de la categoría
universal para los sistemas de reten‐
ción infantil ISOFIX están marcadas
mediante “IUF” en la tabla 3 48.
Si es necesario, desmonte el reposa‐ cabezas antes de montar un sistema
de retención infantil 3 32.
Selección del sistema correcto
Los asientos traseros son el lugar
más adecuado para fijar un sistema
de retención infantil.
Siempre que sea posible, los niños
deberían viajar mirando hacia atrás
en el vehículo. Así se garantiza que
la columna vertebral del niño, que
aún es muy débil, sufra menos
tensión en caso de accidente.
Son apropiados los sistemas de
retención que cumplen con regulacio‐ nes UN ECE válidas. Compruebe la
obligatoriedad del uso de sistemas de
retención infantil según las leyes y los reglamentos locales.
Asegúrese de que el sistema de
retención infantil que se va a montar
sea compatible con el tipo de
vehículo.
Page 49 of 207

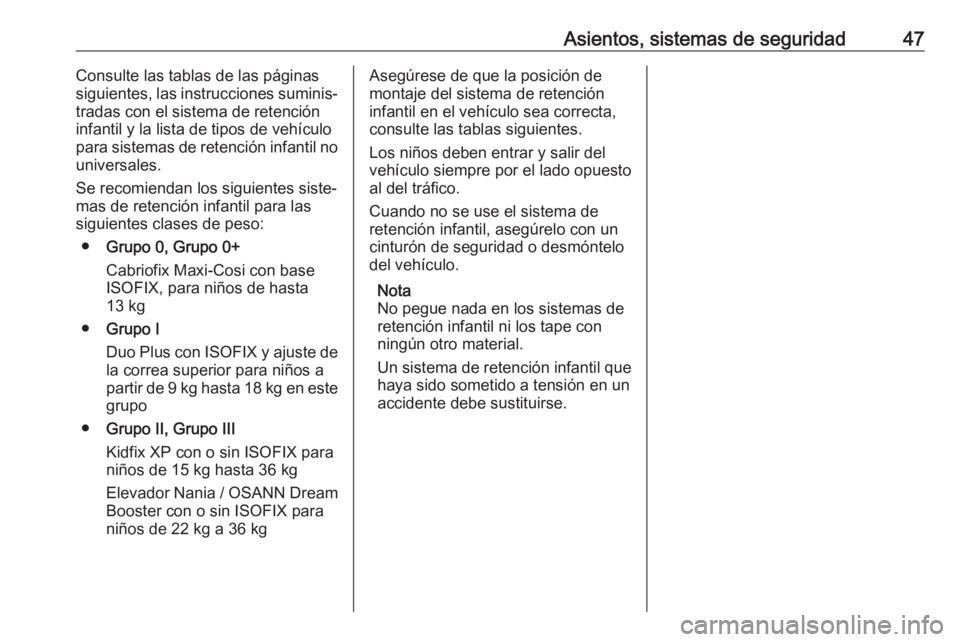

Asientos, sistemas de seguridad47Consulte las tablas de las páginas
siguientes, las instrucciones suminis‐
tradas con el sistema de retención
infantil y la lista de tipos de vehículo
para sistemas de retención infantil no
universales.
Se recomiendan los siguientes siste‐
mas de retención infantil para las
siguientes clases de peso:
● Grupo 0, Grupo 0+
Cabriofix Maxi-Cosi con base
ISOFIX, para niños de hasta
13 kg
● Grupo I
Duo Plus con ISOFIX y ajuste de
la correa superior para niños a partir de 9 kg hasta 18 kg en este
grupo
● Grupo II, Grupo III
Kidfix XP con o sin ISOFIX para
niños de 15 kg hasta 36 kg
Elevador Nania / OSANN Dream
Booster con o sin ISOFIX para
niños de 22 kg a 36 kgAsegúrese de que la posición de
montaje del sistema de retención infantil en el vehículo sea correcta,
consulte las tablas siguientes.
Los niños deben entrar y salir del
vehículo siempre por el lado opuesto
al del tráfico.
Cuando no se use el sistema de
retención infantil, asegúrelo con un
cinturón de seguridad o desmóntelo
del vehículo.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con
ningún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.
Page 50 of 207

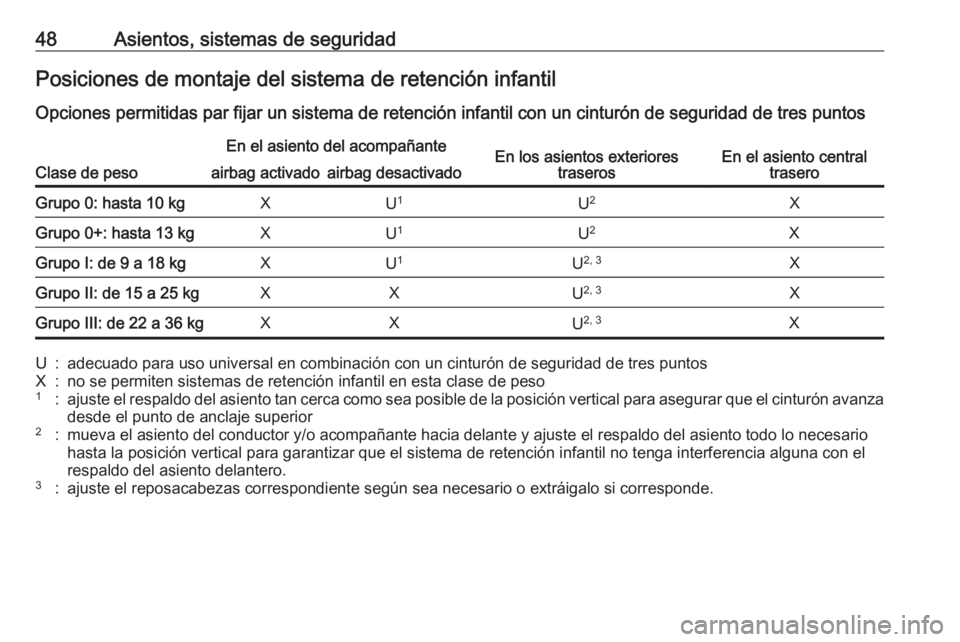

48Asientos, sistemas de seguridadPosiciones de montaje del sistema de retención infantil
Opciones permitidas par fijar un sistema de retención infantil con un cinturón de seguridad de tres puntos
Clase de peso
En el asiento del acompañanteEn los asientos exteriores traserosEn el asiento centraltraseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kgXU1U2XGrupo 0+: hasta 13 kgXU1U 2XGrupo I: de 9 a 18 kgXU 1U2, 3XGrupo II: de 15 a 25 kgXXU 2, 3XGrupo III: de 22 a 36 kgXXU2, 3XU:adecuado para uso universal en combinación con un cinturón de seguridad de tres puntosX:no se permiten sistemas de retención infantil en esta clase de peso1:ajuste el respaldo del asiento tan cerca como sea posible de la posición vertical para asegurar que el cinturón avanza
desde el punto de anclaje superior2:mueva el asiento del conductor y/o acompañante hacia delante y ajuste el respaldo del asiento todo lo necesario hasta la posición vertical para garantizar que el sistema de retención infantil no tenga interferencia alguna con el
respaldo del asiento delantero.3:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde.
