OPEL KARL 2019 Priručnik za vlasnika (in Croatian)

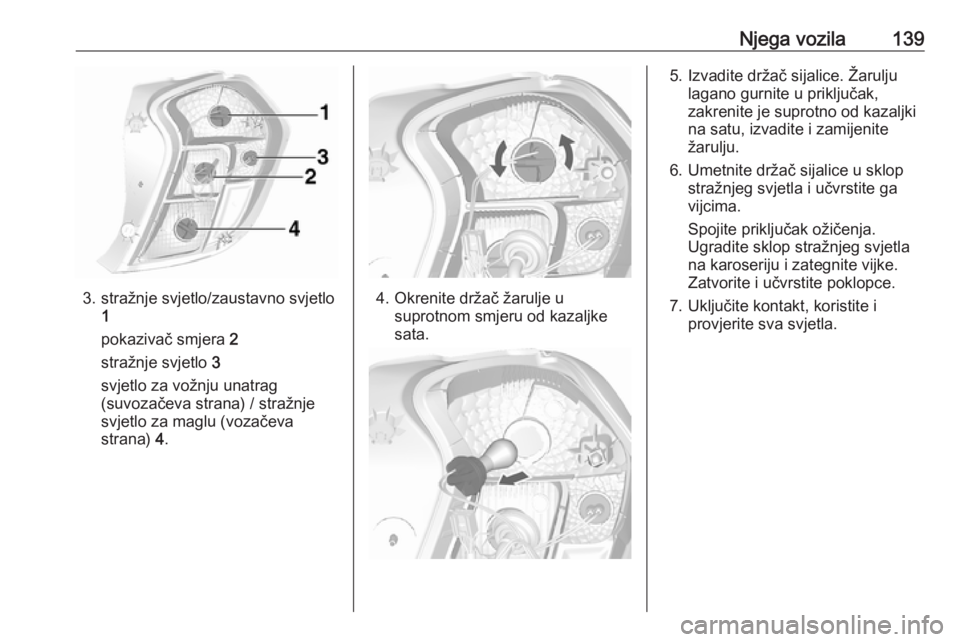

Njega vozila139
3. stražnje svjetlo/zaustavno svjetlo1
pokazivač smjera 2
stražnje svjetlo 3
svjetlo za vožnju unatrag
(suvozačeva strana) / stražnje
svjetlo za maglu (vozačeva
strana) 4.4. Okrenite držač žarulje u
suprotnom smjeru od kazaljke
sata.
5. Izvadite držač sijalice. Žarulju lagano gurnite u priključak,
zakrenite je suprotno od kazaljki
na satu, izvadite i zamijenite
žarulju.
6. Umetnite držač sijalice u sklop stražnjeg svjetla i učvrstite ga
vijcima.
Spojite priključak ožičenja.
Ugradite sklop stražnjeg svjetla
na karoseriju i zategnite vijke.
Zatvorite i učvrstite poklopce.
7. Uključite kontakt, koristite i provjerite sva svjetla.

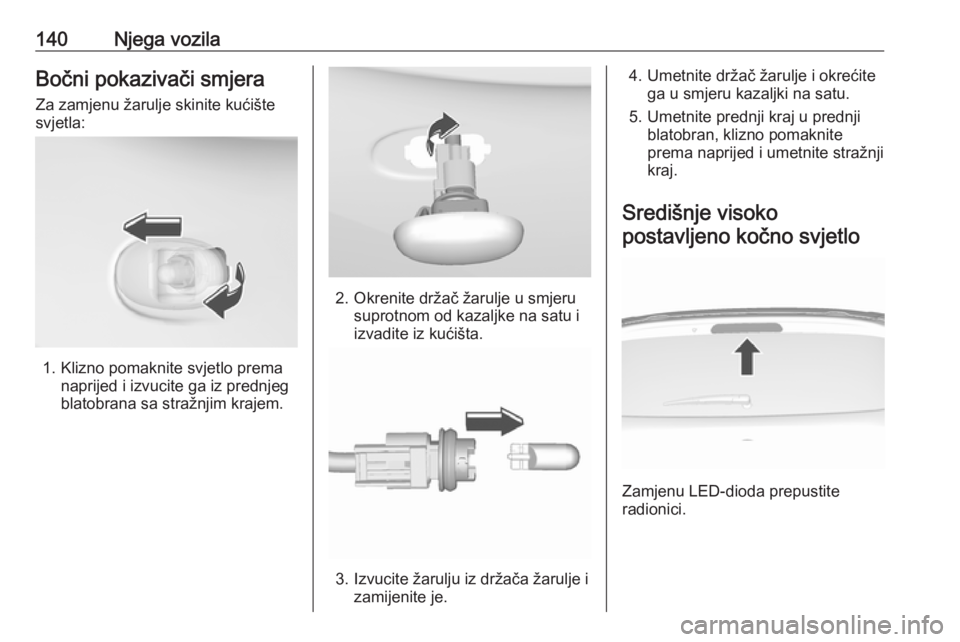

140Njega vozilaBočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo prema naprijed i izvucite ga iz prednjeg
blatobrana sa stražnjim krajem.
2. Okrenite držač žarulje u smjeru suprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite prednji kraj u prednji blatobran, klizno pomaknite
prema naprijed i umetnite stražnji
kraj.
Središnje visoko
postavljeno kočno svjetlo
Zamjenu LED-dioda prepustite
radionici.

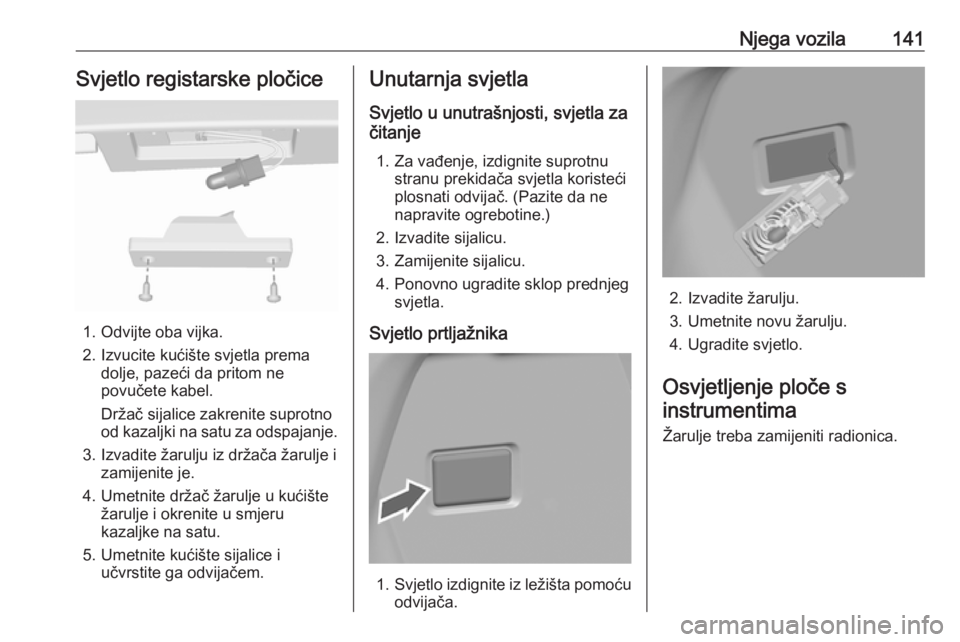

Njega vozila141Svjetlo registarske pločice
1. Odvijte oba vijka.
2. Izvucite kućište svjetla prema dolje, pazeći da pritom ne
povučete kabel.
Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
3. Izvadite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje u kućište žarulje i okrenite u smjeru
kazaljke na satu.
5. Umetnite kućište sijalice i učvrstite ga odvijačem.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
1. Za vađenje, izdignite suprotnu stranu prekidača svjetla koristeći
plosnati odvijač. (Pazite da ne
napravite ogrebotine.)
2. Izvadite sijalicu.
3. Zamijenite sijalicu.
4. Ponovno ugradite sklop prednjeg svjetla.
Svjetlo prtljažnika
1. Svjetlo izdignite iz ležišta pomoću
odvijača.
2. Izvadite žarulju.
3. Umetnite novu žarulju.
4. Ugradite svjetlo.
Osvjetljenje ploče s instrumentima
Žarulje treba zamijeniti radionica.

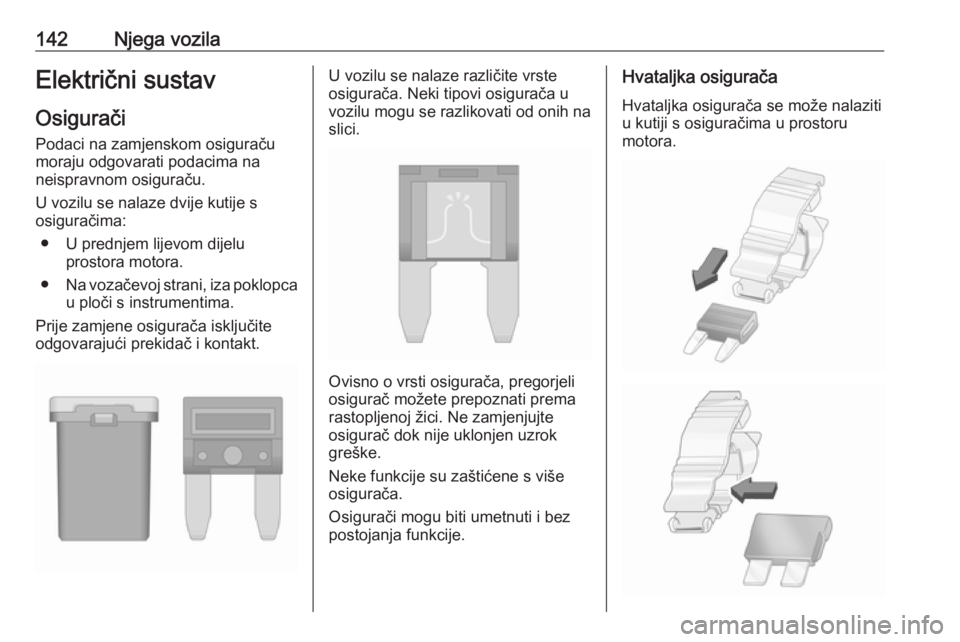

142Njega vozilaElektrični sustavOsigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● U prednjem lijevom dijelu prostora motora.
● Na vozačevoj strani, iza poklopca
u ploči s instrumentima.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.U vozilu se nalaze različite vrste
osigurača. Neki tipovi osigurača u
vozilu mogu se razlikovati od onih na
slici.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

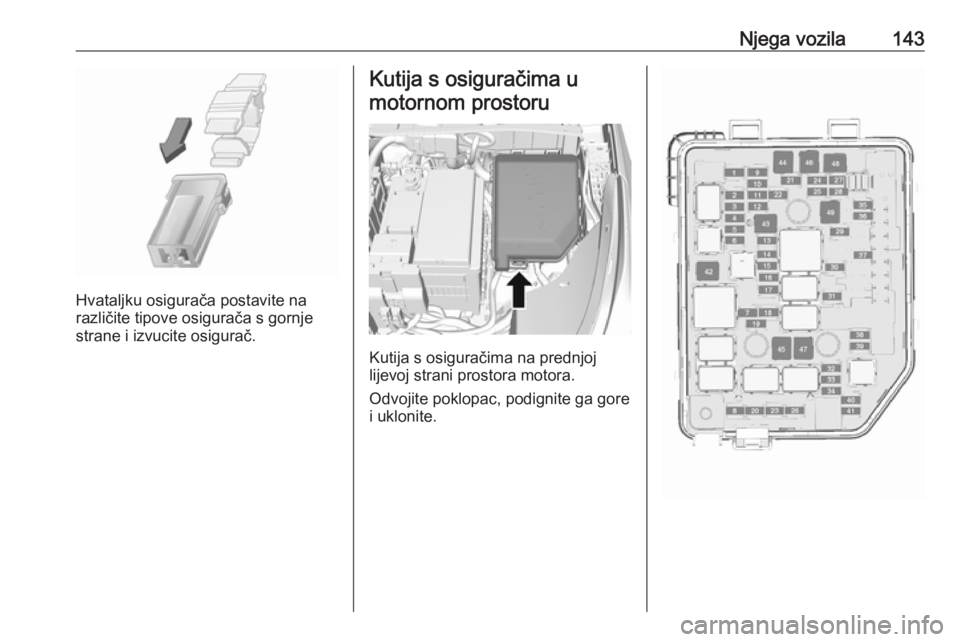

Njega vozila143
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga gore
i uklonite.

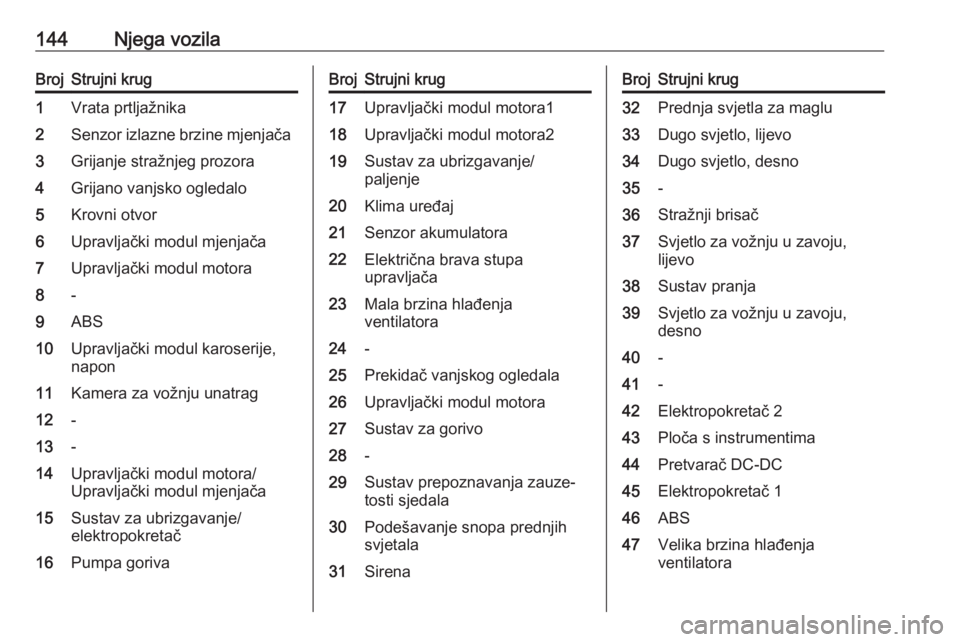

144Njega vozilaBrojStrujni krug1Vrata prtljažnika2Senzor izlazne brzine mjenjača3Grijanje stražnjeg prozora4Grijano vanjsko ogledalo5Krovni otvor6Upravljački modul mjenjača7Upravljački modul motora8-9ABS10Upravljački modul karoserije,
napon11Kamera za vožnju unatrag12-13-14Upravljački modul motora/
Upravljački modul mjenjača15Sustav za ubrizgavanje/
elektropokretač16Pumpa gorivaBrojStrujni krug17Upravljački modul motora118Upravljački modul motora219Sustav za ubrizgavanje/
paljenje20Klima uređaj21Senzor akumulatora22Električna brava stupa
upravljača23Mala brzina hlađenja
ventilatora24-25Prekidač vanjskog ogledala26Upravljački modul motora27Sustav za gorivo28-29Sustav prepoznavanja zauze‐
tosti sjedala30Podešavanje snopa prednjih
svjetala31SirenaBrojStrujni krug32Prednja svjetla za maglu33Dugo svjetlo, lijevo34Dugo svjetlo, desno35-36Stražnji brisač37Svjetlo za vožnju u zavoju,
lijevo38Sustav pranja39Svjetlo za vožnju u zavoju,
desno40-41-42Elektropokretač 243Ploča s instrumentima44Pretvarač DC-DC45Elektropokretač 146ABS47Velika brzina hlađenja
ventilatora

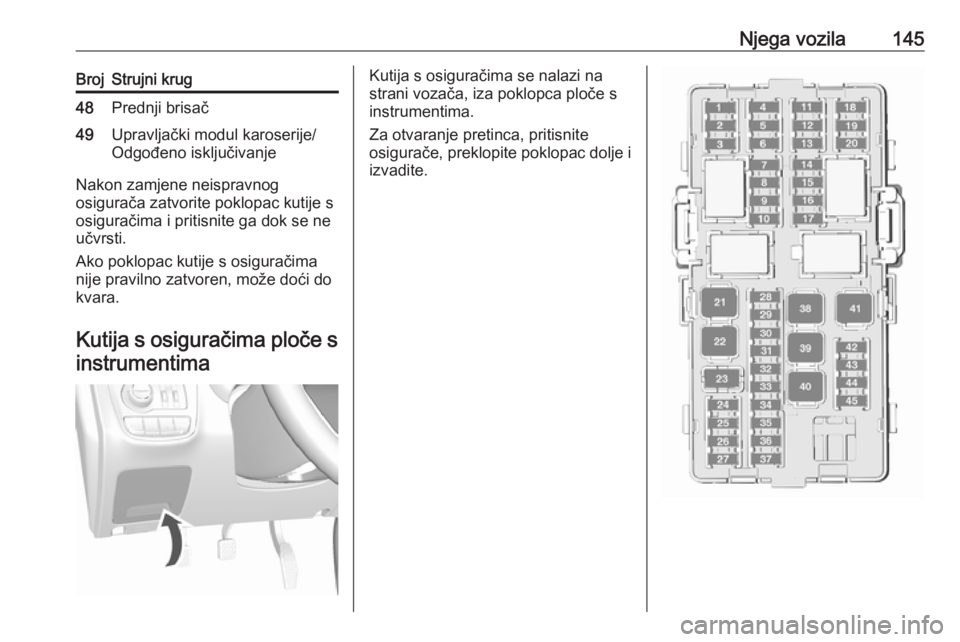

Njega vozila145BrojStrujni krug48Prednji brisač49Upravljački modul karoserije/
Odgođeno isključivanje
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče sinstrumentima
Kutija s osiguračima se nalazi na
strani vozača, iza poklopca ploče s
instrumentima.
Za otvaranje pretinca, pritisnite
osigurače, preklopite poklopac dolje i
izvadite.

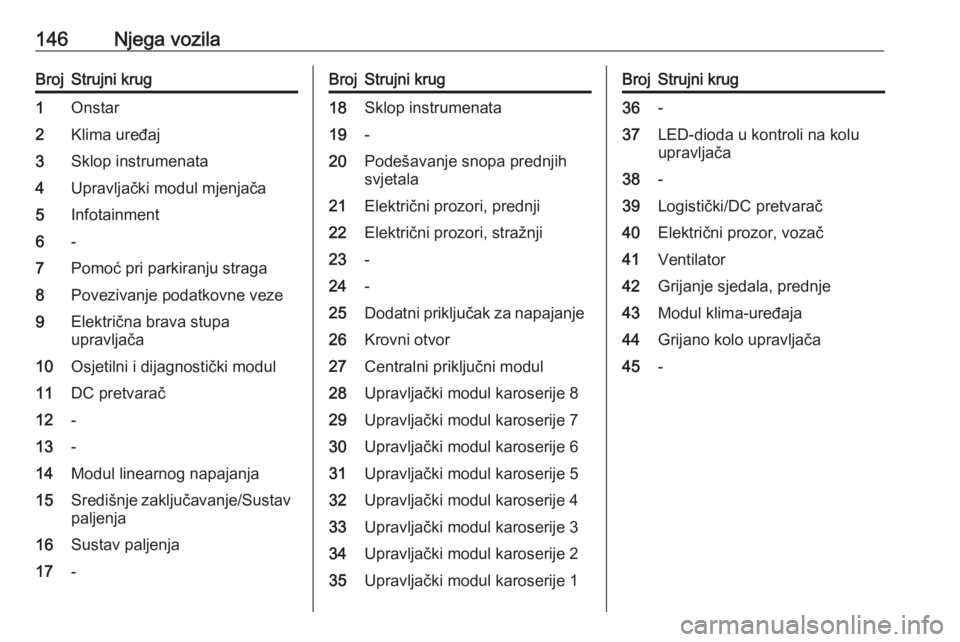

146Njega vozilaBrojStrujni krug1Onstar2Klima uređaj3Sklop instrumenata4Upravljački modul mjenjača5Infotainment6-7Pomoć pri parkiranju straga8Povezivanje podatkovne veze9Električna brava stupa
upravljača10Osjetilni i dijagnostički modul11DC pretvarač12-13-14Modul linearnog napajanja15Središnje zaključavanje/Sustav
paljenja16Sustav paljenja17-BrojStrujni krug18Sklop instrumenata19-20Podešavanje snopa prednjih
svjetala21Električni prozori, prednji22Električni prozori, stražnji23-24-25Dodatni priključak za napajanje26Krovni otvor27Centralni priključni modul28Upravljački modul karoserije 829Upravljački modul karoserije 730Upravljački modul karoserije 631Upravljački modul karoserije 532Upravljački modul karoserije 433Upravljački modul karoserije 334Upravljački modul karoserije 235Upravljački modul karoserije 1BrojStrujni krug36-37LED-dioda u kontroli na kolu
upravljača38-39Logistički/DC pretvarač40Električni prozor, vozač41Ventilator42Grijanje sjedala, prednje43Modul klima-uređaja44Grijano kolo upravljača45-

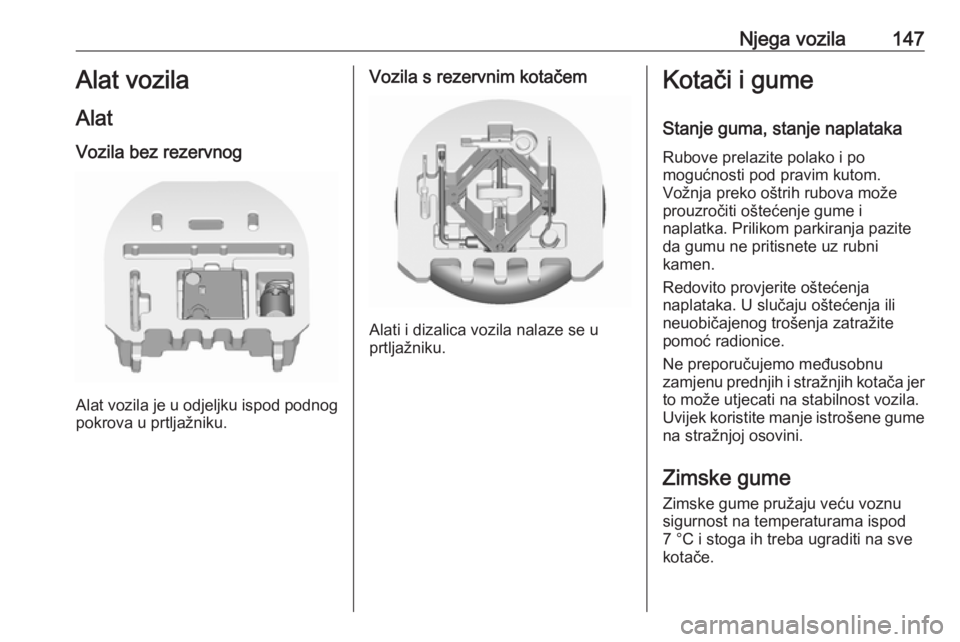

Njega vozila147Alat vozila
Alat Vozila bez rezervnog
Alat vozila je u odjeljku ispod podnogpokrova u prtljažniku.
Vozila s rezervnim kotačem
Alati i dizalica vozila nalaze se u
prtljažniku.
Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer
to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume na stražnjoj osovini.
Zimske gume Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.

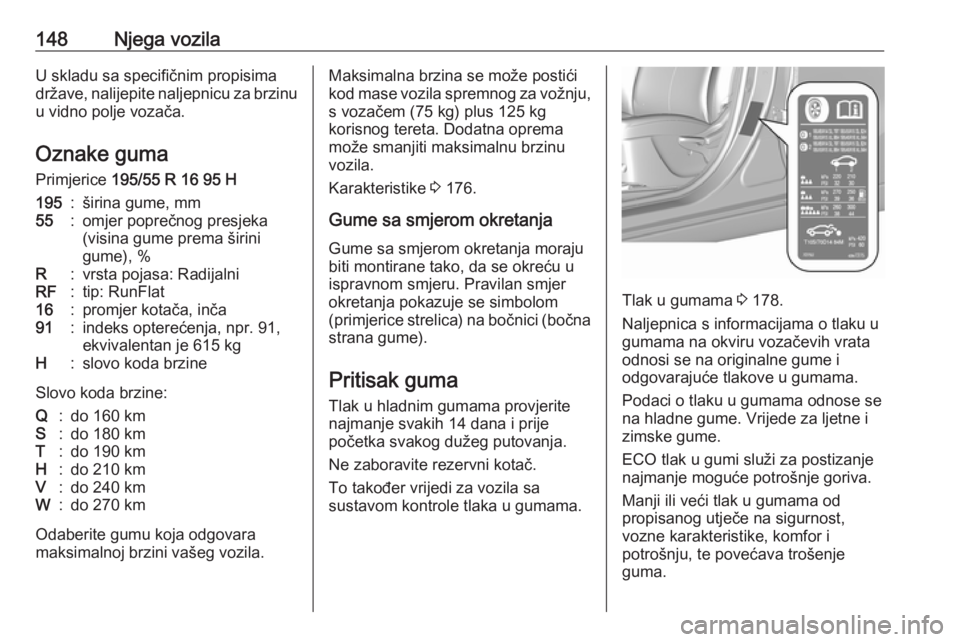

148Njega vozilaU skladu sa specifičnim propisimadržave, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Oznake guma Primjerice 195/55 R 16 95 H195:širina gume, mm55:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inča91:indeks opterećenja, npr. 91,
ekvivalentan je 615 kgH:slovo koda brzine
Slovo koda brzine:
Q:do 160 kmS:do 180 kmT:do 190 kmH:do 210 kmV:do 240 kmW:do 270 km
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Karakteristike 3 176.
Gume sa smjerom okretanja Gume sa smjerom okretanja moraju
biti montirane tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna strana gume).
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja.
Ne zaboravite rezervni kotač.
To također vrijedi za vozila sa
sustavom kontrole tlaka u gumama.
Tlak u gumama 3 178.
Naljepnica s informacijama o tlaku u
gumama na okviru vozačevih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
