OPEL KARL 2019 Priručnik za vlasnika (in Croatian)

Njega vozila149Tlakovi u gumama razlikuju se ovisno
o raznim opcijama.
Za ispravnu vrijednost tlaka u
gumama pridržavajte se sljedećeg
postupka:
● Utvrdite kod za identifikaciju motora.
Podaci o motoru 3 175.
● Utvrdite odgovarajuću gumu.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt. Nakon
prilagodbe tlaka u gumama, uključite
kontakt i odaberite važeću postavku
na stranici Tyre Load (Opterećenje
gume) na informacijskom centru
vozača 3 74.
Ovisnost o temperaturi Tlak u gumi ovisi o temperaturi gume.
Tijekom vožnje temperatura i tlak u
gumama se povećavaju. Vrijednosti
tlakova u gumama na naljepnici s
informacijama o gumama i tablica
tlakova u gumama važe za hladne
gume, što znači na 20 °C.
Tlak se povećava za skoro 10 kPa za
porast temperature od 10 °C. To
morate uzeti u obzir prilikom provjere toplih guma.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača
prikazuje stvarni tlak u gumi.
Ohlađena guma pokazat će sniženu
vrijednost, koja ne ukazuje na
ispuštanje zraka.
Sustav nadzora pritiska ugumama
Sustav kontrole tlaka u gumama
stalno provjerava tlak u sve četiri
gume jednom u minuti kada brzina
vozila prekorači određenu granicu.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.

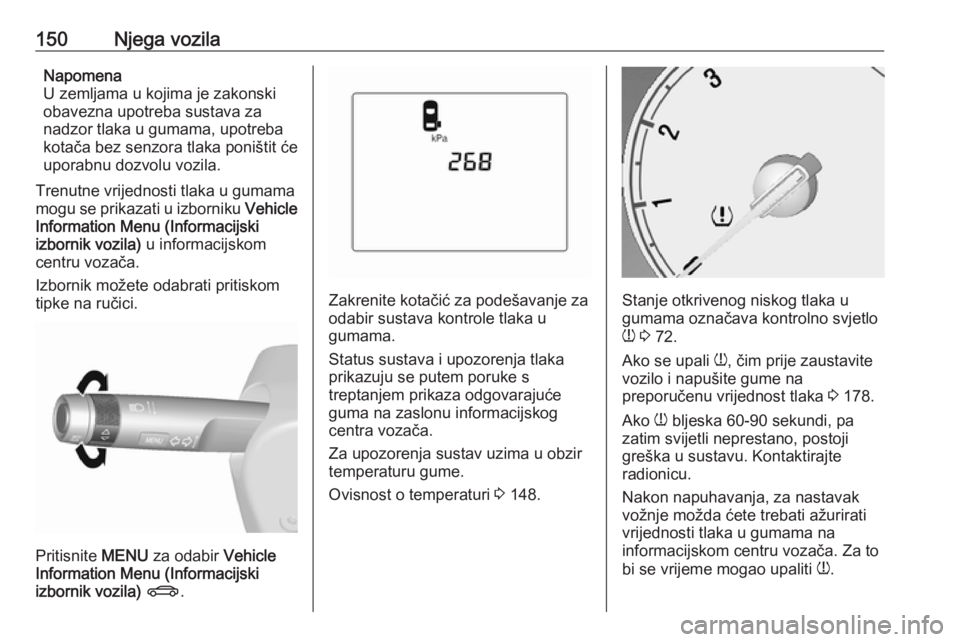

150Njega vozilaNapomena
U zemljama u kojima je zakonski
obavezna upotreba sustava za
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka poništit će
uporabnu dozvolu vozila.
Trenutne vrijednosti tlaka u gumama
mogu se prikazati u izborniku Vehicle
Information Menu (Informacijski
izbornik vozila) u informacijskom
centru vozača.
Izbornik možete odabrati pritiskom
tipke na ručici.
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) X .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Status sustava i upozorenja tlaka
prikazuju se putem poruke s
treptanjem prikaza odgovarajuće
guma na zaslonu informacijskog
centra vozača.
Za upozorenja sustav uzima u obzir
temperaturu gume.
Ovisnost o temperaturi 3 148.Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 72.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 178.
Ako w bljeska 60-90 sekundi, pa
zatim svijetli neprestano, postoji
greška u sustavu. Kontaktirajte
radionicu.
Nakon napuhavanja, za nastavak
vožnje možda ćete trebati ažurirati
vrijednosti tlaka u gumama na
informacijskom centru vozača. Za to
bi se vrijeme mogao upaliti w.

Njega vozila151Ako se w upali pri nižim
temperaturama i zatim isključi nakon
vožnje, to bi moglo upućivati na nizak
tlak u gumama. Provjerite tlak u
gumama.
Poruke vozila 3 80.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima
tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Privremeni rezervni kotač nije
opremljen senzorima tlaka. Sustav
kontrole tlaka u gumama ne može
raditi za te gume. Kontrolno svjetlo
w svijetli. Za ostale tri gume sustav i
dalje radi.
Korištenje komercijalno dostupnih
kompleta za popravak gume
tekućinom može utjecati na rad
sustava. Mogu se koristiti tvornički
odobreni kompleti za popravak.
Korištenje elektroničkih uređaja ili
blizina instalacija koje koriste slične
valne frekvencije mogu ometati
sustav kontrole tlaka u gumama.Pri svakoj zamjeni guma, potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Za osjetnik
pričvršćen vijcima; zamijenite jezgru
ventila i brtveni prsten. Za osjetnik
pričvršćen kopčom; zamijenite čitavu
stapku ventila.

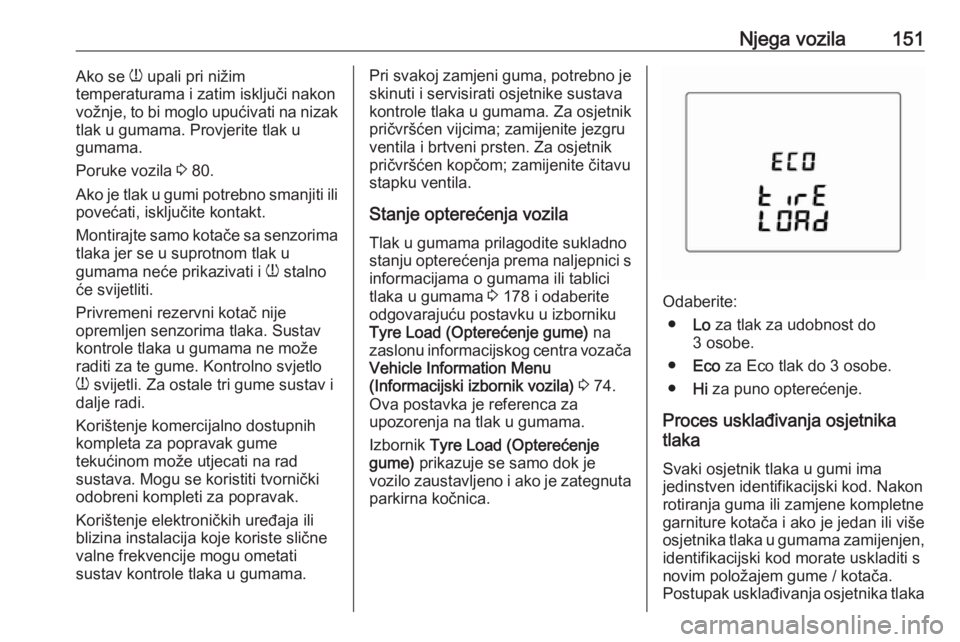

Stanje opterećenja vozila Tlak u gumama prilagodite sukladno
stanju opterećenja prema naljepnici s informacijama o gumama ili tablici
tlaka u gumama 3 178 i odaberite
odgovarajuću postavku u izborniku
Tyre Load (Opterećenje gume) na
zaslonu informacijskog centra vozača
Vehicle Information Menu
(Informacijski izbornik vozila) 3 74.
Ova postavka je referenca za
upozorenja na tlak u gumama.
Izbornik Tyre Load (Opterećenje
gume) prikazuje se samo dok je
vozilo zaustavljeno i ako je zategnuta parkirna kočnica.
Odaberite:
● Lo za tlak za udobnost do
3 osobe.
● Eco za Eco tlak do 3 osobe.
● Hi za puno opterećenje.
Proces usklađivanja osjetnika
tlaka
Svaki osjetnik tlaka u gumi ima
jedinstven identifikacijski kod. Nakon
rotiranja guma ili zamjene kompletne
garniture kotača i ako je jedan ili više
osjetnika tlaka u gumama zamijenjen,
identifikacijski kod morate uskladiti s
novim položajem gume / kotača.
Postupak usklađivanja osjetnika tlaka

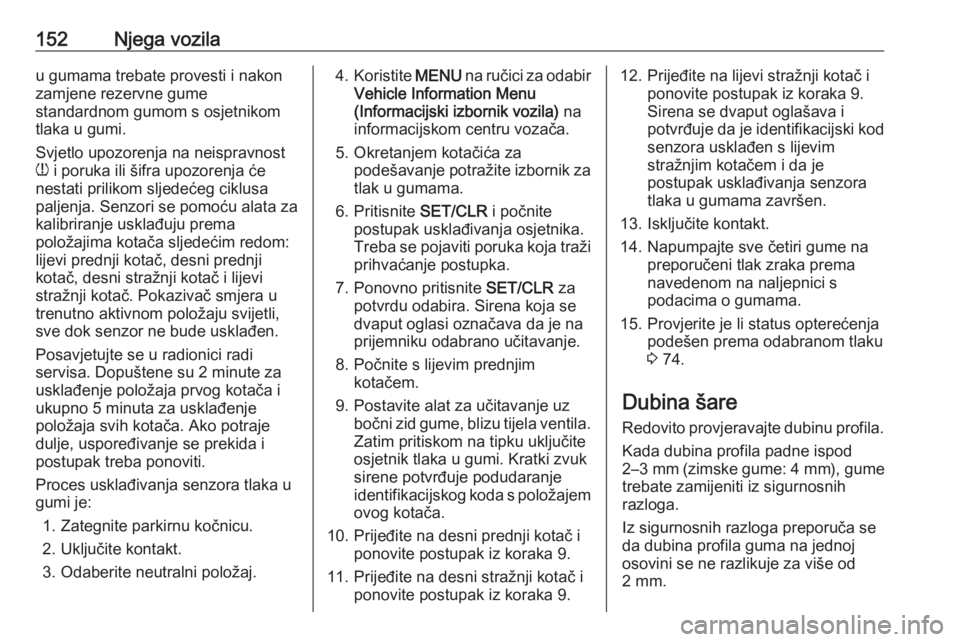

152Njega vozilau gumama trebate provesti i nakon
zamjene rezervne gume
standardnom gumom s osjetnikom
tlaka u gumi.
Svjetlo upozorenja na neispravnost
w i poruka ili šifra upozorenja će
nestati prilikom sljedećeg ciklusa
paljenja. Senzori se pomoću alata za
kalibriranje usklađuju prema
položajima kotača sljedećim redom:
lijevi prednji kotač, desni prednji
kotač, desni stražnji kotač i lijevi
stražnji kotač. Pokazivač smjera u
trenutno aktivnom položaju svijetli,
sve dok senzor ne bude usklađen.
Posavjetujte se u radionici radi
servisa. Dopuštene su 2 minute za
usklađenje položaja prvog kotača i
ukupno 5 minuta za usklađenje
položaja svih kotača. Ako potraje
dulje, uspoređivanje se prekida i
postupak treba ponoviti.
Proces usklađivanja senzora tlaka u
gumi je:
1. Zategnite parkirnu kočnicu.
2. Uključite kontakt.
3. Odaberite neutralni položaj.4. Koristite MENU na ručici za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) na
informacijskom centru vozača.
5. Okretanjem kotačića za podešavanje potražite izbornik za
tlak u gumama.
6. Pritisnite SET/CLR i počnite
postupak usklađivanja osjetnika. Treba se pojaviti poruka koja traži prihvaćanje postupka.
7. Ponovno pritisnite SET/CLR za
potvrdu odabira. Sirena koja se
dvaput oglasi označava da je na
prijemniku odabrano učitavanje.
8. Počnite s lijevim prednjim kotačem.
9. Postavite alat za učitavanje uz bočni zid gume, blizu tijela ventila.
Zatim pritiskom na tipku uključite
osjetnik tlaka u gumi. Kratki zvuk
sirene potvrđuje podudaranje
identifikacijskog koda s položajem
ovog kotača.
10. Prijeđite na desni prednji kotač i ponovite postupak iz koraka 9.
11. Prijeđite na desni stražnji kotač i ponovite postupak iz koraka 9.12. Prijeđite na lijevi stražnji kotač iponovite postupak iz koraka 9.
Sirena se dvaput oglašava i
potvrđuje da je identifikacijski kod
senzora usklađen s lijevim
stražnjim kotačem i da je
postupak usklađivanja senzora
tlaka u gumama završen.
13. Isključite kontakt.
14. Napumpajte sve četiri gume na preporučeni tlak zraka prema
navedenom na naljepnici s
podacima o gumama.
15. Provjerite je li status opterećenja podešen prema odabranom tlaku
3 74.
Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina profila guma na jednoj
osovini se ne razlikuje za više od
2 mm.

Njega vozila153

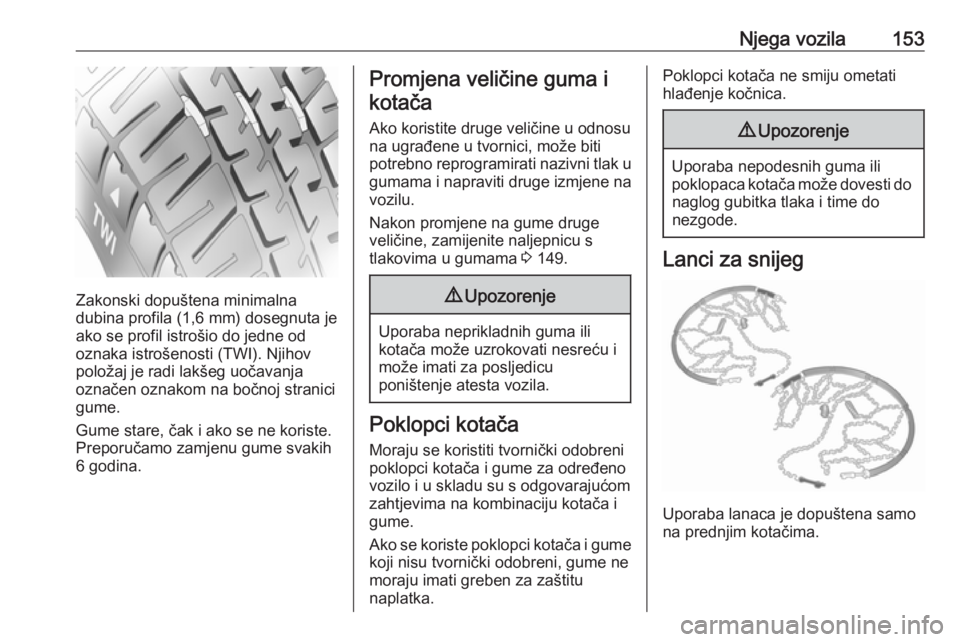

Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Gume stare, čak i ako se ne koriste.
Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača
Ako koristite druge veličine u odnosu
na ugrađene u tvornici, može biti
potrebno reprogramirati nazivni tlak u
gumama i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama 3 149.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.

154Njega vozilaUpotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
10 mm (uključujući bravu lanca).9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Lanci za snijeg su dozvoljeni samo na gumama dimenzija 165/65 R14.
Lanci za snijeg nisu dozvoljeni na
gumama veličine 185/55 R15 i
195/45 R16.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak gume Manja oštećenja na profilu gume
mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak
gume.
9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite ručnu kočnicu i ukopčajte
prvi stupanj prijenosa ili stupanj
prijenosa za vožnju unatrag.
Komplet za popravak gume nalazi se
u kutiji s alatima ispod poklopca poda prtljažnika.
1. Otvorite poklopac poda.
2. Izvadite kompresor i bocu sa sredstvom za brtvljenje.

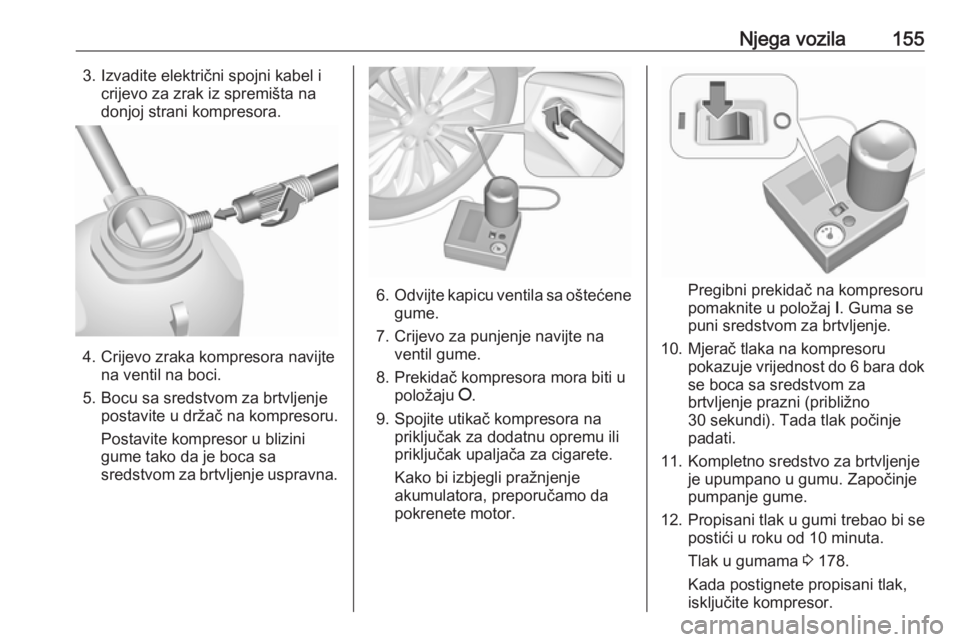

Njega vozila1553. Izvadite električni spojni kabel icrijevo za zrak iz spremišta na
donjoj strani kompresora.
4. Crijevo zraka kompresora navijte na ventil na boci.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
6. Odvijte kapicu ventila sa oštećene
gume.
7. Crijevo za punjenje navijte na ventil gume.
8. Prekidač kompresora mora biti u položaju J.
9. Spojite utikač kompresora na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
10. Mjerač tlaka na kompresoru pokazuje vrijednost do 6 bara dokse boca sa sredstvom za
brtvljenje prazni (približno
30 sekundi). Tada tlak počinje
padati.
11. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinje
pumpanje gume.
12. Propisani tlak u gumi trebao bi se postići u roku od 10 minuta.
Tlak u gumama 3 178.
Kada postignete propisani tlak,
isključite kompresor.

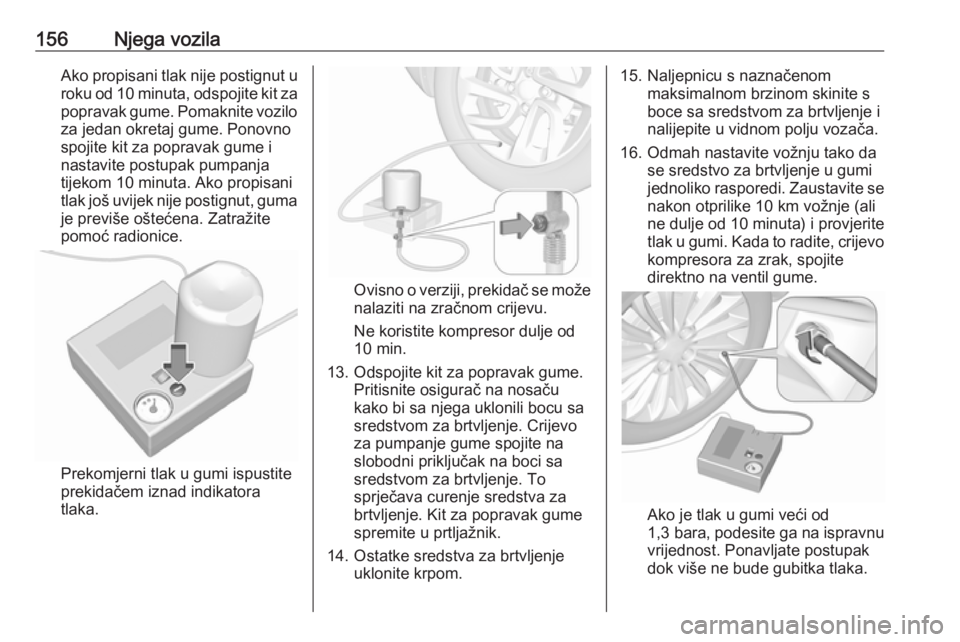

156Njega vozilaAko propisani tlak nije postignut u
roku od 10 minuta, odspojite kit za popravak gume. Pomaknite vozilo
za jedan okretaj gume. Ponovno
spojite kit za popravak gume i
nastavite postupak pumpanja
tijekom 10 minuta. Ako propisani
tlak još uvijek nije postignut, guma je previše oštećena. Zatražite
pomoć radionice.
Prekomjerni tlak u gumi ispustite
prekidačem iznad indikatora tlaka.
Ovisno o verziji, prekidač se može
nalaziti na zračnom crijevu.
Ne koristite kompresor dulje od
10 min.
13. Odspojite kit za popravak gume. Pritisnite osigurač na nosaču
kako bi sa njega uklonili bocu sa
sredstvom za brtvljenje. Crijevo
za pumpanje gume spojite na
slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Kit za popravak gume
spremite u prtljažnik.
14. Ostatke sredstva za brtvljenje uklonite krpom.
15. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.
16. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje (ali
ne dulje od 10 minuta) i provjerite
tlak u gumi. Kada to radite, crijevo kompresora za zrak, spojite
direktno na ventil gume.
Ako je tlak u gumi veći od
1,3 bara , podesite ga na ispravnu
vrijednost. Ponavljate postupak
dok više ne bude gubitka tlaka.

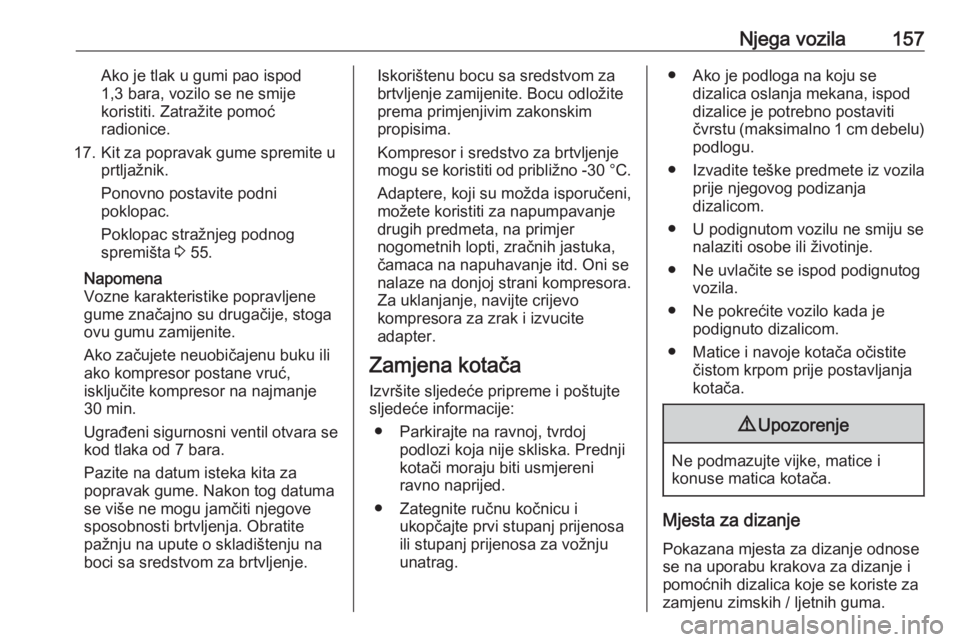

Njega vozila157Ako je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć
radionice.
17. Kit za popravak gume spremite u prtljažnik.
Ponovno postavite podni
poklopac.
Poklopac stražnjeg podnog
spremišta 3 55.
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 min.
Ugrađeni sigurnosni ventil otvara se
kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Adaptere, koji su možda isporučeni,
možete koristiti za napumpavanje
drugih predmeta, na primjer
nogometnih lopti, zračnih jastuka,
čamaca na napuhavanje itd. Oni se
nalaze na donjoj strani kompresora.
Za uklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.
● Zategnite ručnu kočnicu i ukopčajte prvi stupanj prijenosa
ili stupanj prijenosa za vožnju
unatrag.● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postaviti
čvrstu (maksimalno 1 cm debelu)
podlogu.
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
Mjesta za dizanje
Pokazana mjesta za dizanje odnose
se na uporabu krakova za dizanje i
pomoćnih dizalica koje se koriste za
zamjenu zimskih / ljetnih guma.

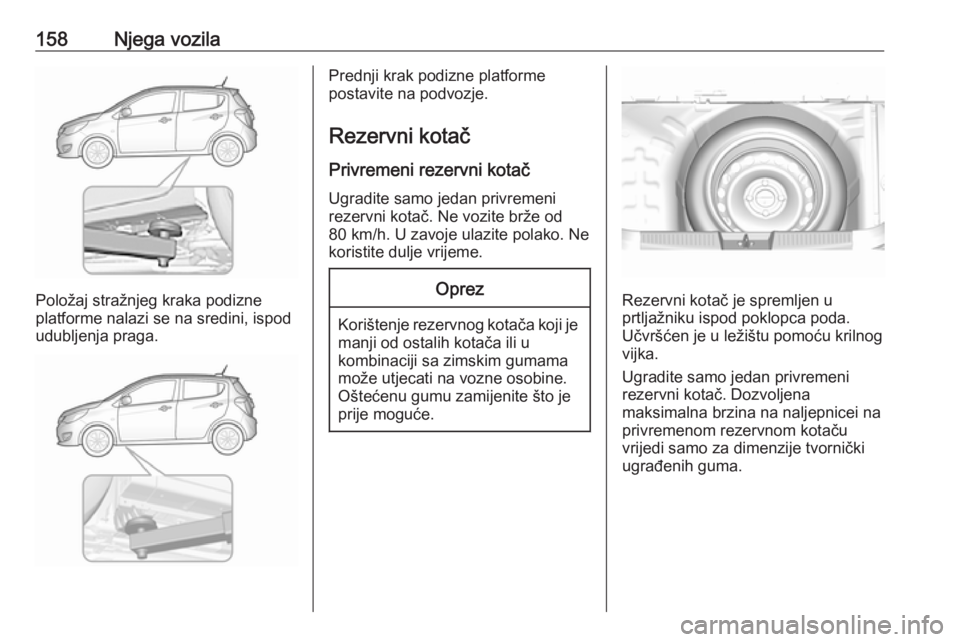

158Njega vozila
Položaj stražnjeg kraka podizne
platforme nalazi se na sredini, ispod udubljenja praga.
Prednji krak podizne platforme
postavite na podvozje.
Rezervni kotač Privremeni rezervni kotačUgradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač je spremljen u
prtljažniku ispod poklopca poda.
Učvršćen je u ležištu pomoću krilnog
vijka.
Ugradite samo jedan privremeni
rezervni kotač. Dozvoljena
maksimalna brzina na naljepnicei na
privremenom rezervnom kotaču
vrijedi samo za dimenzije tvornički
ugrađenih guma.
