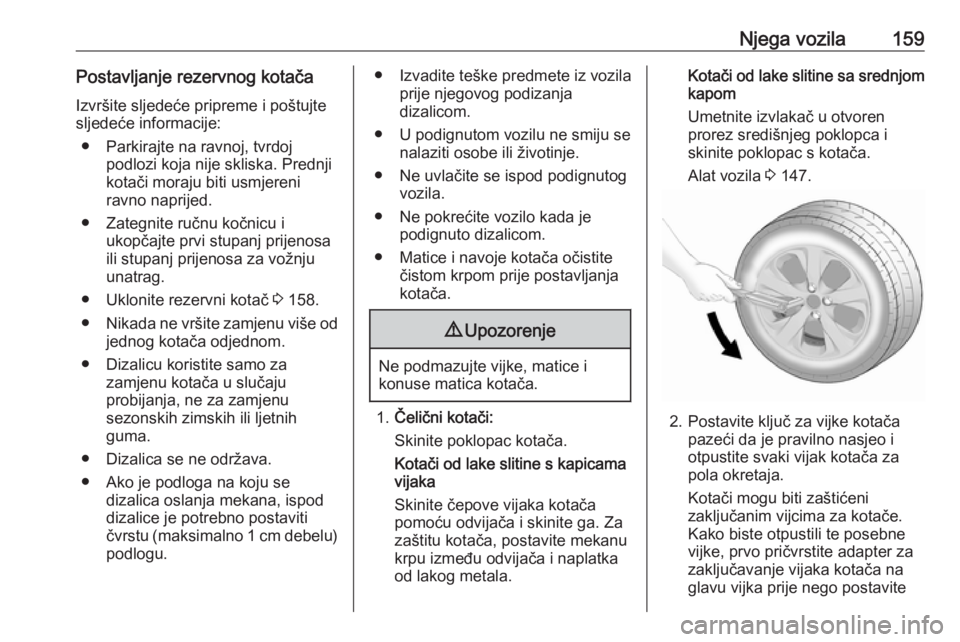

Njega vozila159Postavljanje rezervnog kotačaIzvršite sljedeće pripreme i poštujtesljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.
● Zategnite ručnu kočnicu i ukopčajte prvi stupanj prijenosa
ili stupanj prijenosa za vožnju
unatrag.
● Uklonite rezervni kotač 3 158.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.
● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postaviti
čvrstu (maksimalno 1 cm debelu)
podlogu.● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Čelični kotači:
Skinite poklopac kotača.
Kotači od lake slitine s kapicama
vijaka
Skinite čepove vijaka kotača
pomoću odvijača i skinite ga. Za
zaštitu kotača, postavite mekanu
krpu između odvijača i naplatka
od lakog metala.
Kotači od lake slitine sa srednjom kapom
Umetnite izvlakač u otvoren
prorez središnjeg poklopca i
skinite poklopac s kotača.
Alat vozila 3 147.
2. Postavite ključ za vijke kotača
pazeći da je pravilno nasjeo i
otpustite svaki vijak kotača za
pola okretaja.
Kotači mogu biti zaštićeni
zaključanim vijcima za kotače.
Kako biste otpustili te posebne
vijke, prvo pričvrstite adapter za
zaključavanje vijaka kotača na
glavu vijka prije nego postavite

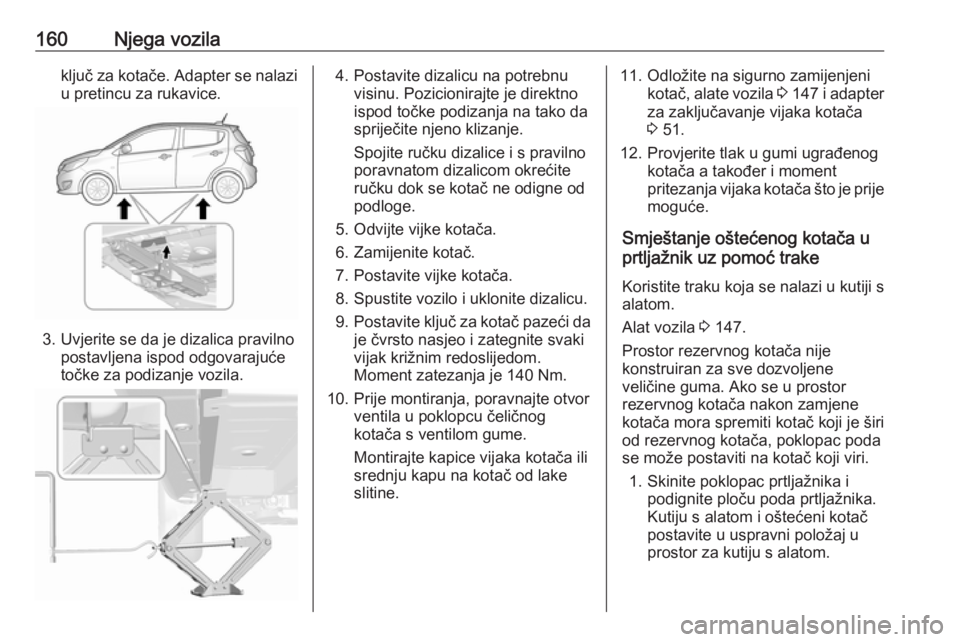

160Njega vozilaključ za kotače. Adapter se nalazi
u pretincu za rukavice.
3. Uvjerite se da je dizalica pravilno postavljena ispod odgovarajuće
točke za podizanje vozila.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Spojite ručku dizalice i s pravilno
poravnatom dizalicom okrećite
ručku dok se kotač ne odigne od
podloge.
5. Odvijte vijke kotača.
6. Zamijenite kotač.
7. Postavite vijke kotača.
8. Spustite vozilo i uklonite dizalicu.
9. Postavite ključ za kotač pazeći da
je čvrsto nasjeo i zategnite svaki
vijak križnim redoslijedom.
Moment zatezanja je 140 Nm.
10. Prije montiranja, poravnajte otvor ventila u poklopcu čeličnogkotača s ventilom gume.
Montirajte kapice vijaka kotača ili
srednju kapu na kotač od lake
slitine.11. Odložite na sigurno zamijenjeni kotač, alate vozila 3 147 i adapter
za zaključavanje vijaka kotača
3 51.
12. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja vijaka kotača što je prije moguće.
Smještanje oštećenog kotača u
prtljažnik uz pomoć trake
Koristite traku koja se nalazi u kutiji s
alatom.
Alat vozila 3 147.
Prostor rezervnog kotača nije
konstruiran za sve dozvoljene
veličine guma. Ako se u prostor
rezervnog kotača nakon zamjene
kotača mora spremiti kotač koji je širi
od rezervnog kotača, poklopac poda
se može postaviti na kotač koji viri.
1. Skinite poklopac prtljažnika i podignite ploču poda prtljažnika.
Kutiju s alatom i oštećeni kotač
postavite u uspravni položaj u
prostor za kutiju s alatom.

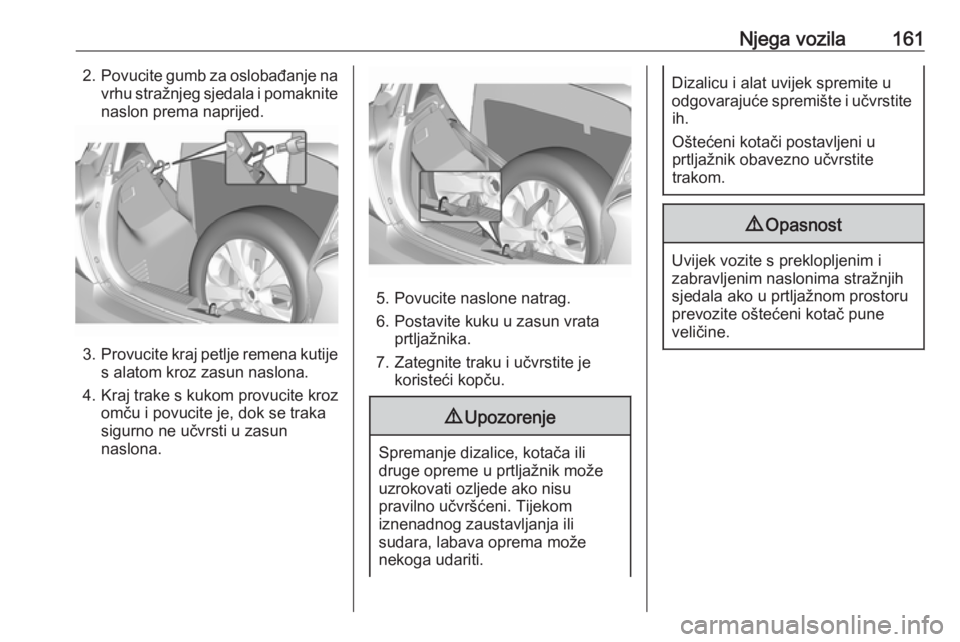

Njega vozila1612.Povucite gumb za oslobađanje na
vrhu stražnjeg sjedala i pomaknite
naslon prema naprijed.
3. Provucite kraj petlje remena kutije
s alatom kroz zasun naslona.
4. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti u zasun
naslona.
5. Povucite naslone natrag.
6. Postavite kuku u zasun vrata prtljažnika.
7. Zategnite traku i učvrstite je koristeći kopču.
9 Upozorenje
Spremanje dizalice, kotača ili
druge opreme u prtljažnik može
uzrokovati ozljede ako nisu
pravilno učvršćeni. Tijekom
iznenadnog zaustavljanja ili
sudara, labava oprema može
nekoga udariti.
Dizalicu i alat uvijek spremite u
odgovarajuće spremište i učvrstite ih.
Oštećeni kotači postavljeni u
prtljažnik obavezno učvrstite
trakom.9 Opasnost
Uvijek vozite s preklopljenim i
zabravljenim naslonima stražnjih
sjedala ako u prtljažnom prostoru
prevozite oštećeni kotač pune
veličine.

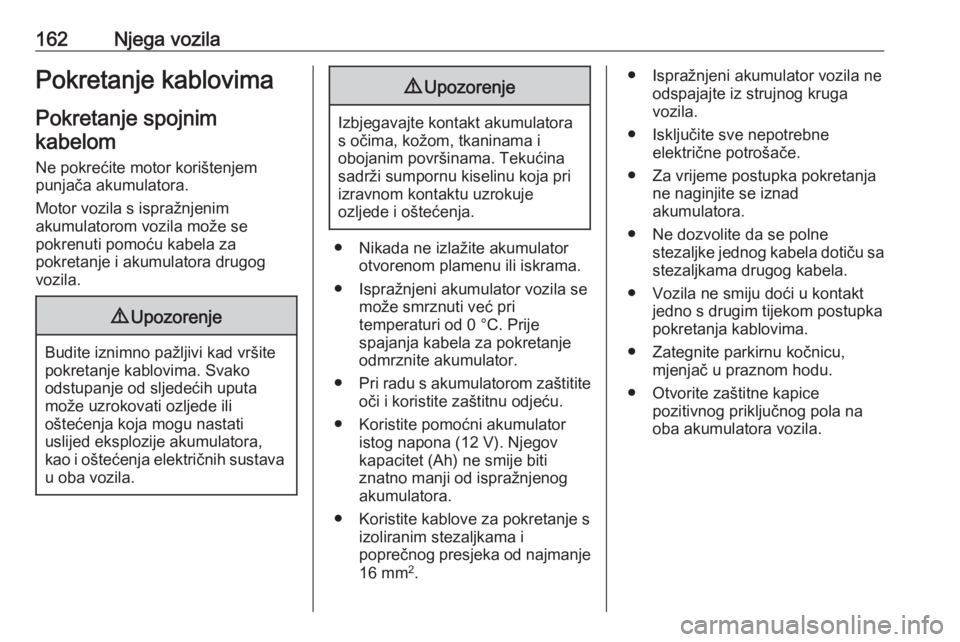

162Njega vozilaPokretanje kablovimaPokretanje spojnimkabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.
9 Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator otvorenom plamenu ili iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator.
● Pri radu s akumulatorom zaštitite
oči i koristite zaštitnu odjeću.
● Koristite pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne smije biti
znatno manji od ispražnjenog
akumulatora.
● Koristite kablove za pokretanje s izoliranim stezaljkama i
poprečnog presjeka od najmanje
16 mm 2
.
● Ispražnjeni akumulator vozila ne
odspajajte iz strujnog kruga
vozila.
● Isključite sve nepotrebne električne potrošače.
● Za vrijeme postupka pokretanja ne naginjite se iznad
akumulatora.
● Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
● Vozila ne smiju doći u kontakt jedno s drugim tijekom postupka
pokretanja kablovima.
● Zategnite parkirnu kočnicu, mjenjač u praznom hodu.
● Otvorite zaštitne kapice pozitivnog priključnog pola na
oba akumulatora vozila.

Njega vozila163

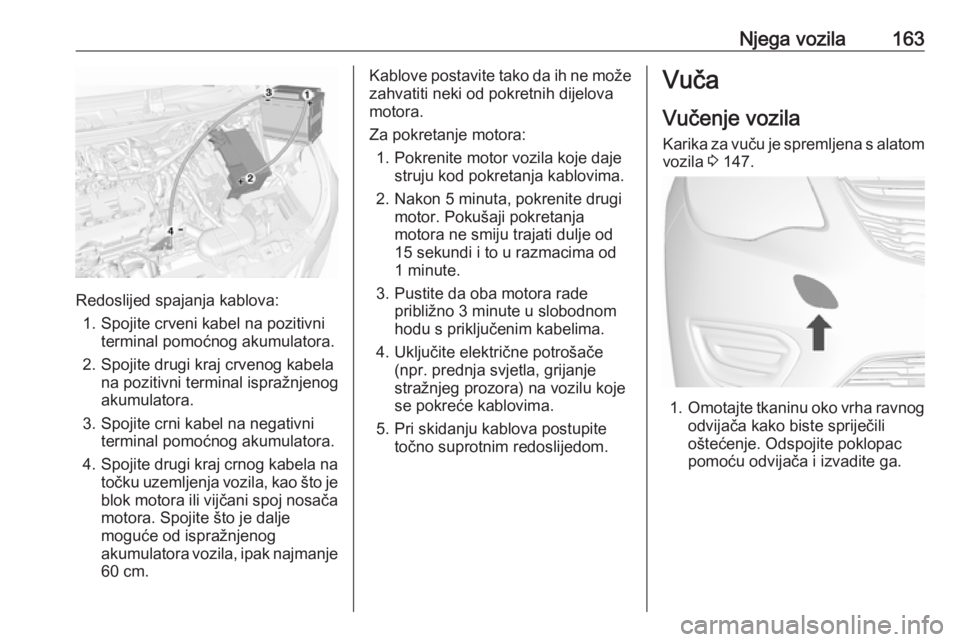

Redoslijed spajanja kablova:1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal ispražnjenog
akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog kabela na
točku uzemljenja vozila, kao što je blok motora ili vijčani spoj nosača
motora. Spojite što je dalje
moguće od ispražnjenog
akumulatora vozila, ipak najmanje
60 cm.
Kablove postavite tako da ih ne može zahvatiti neki od pokretnih dijelova
motora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon 5 minuta, pokrenite drugi motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
1 minute.
3. Pustite da oba motora rade približno 3 minute u slobodnom
hodu s priključenim kabelima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.Vuča
Vučenje vozila
Karika za vuču je spremljena s alatom vozila 3 147.
1. Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje. Odspojite poklopac
pomoću odvijača i izvadite ga.

164Njega vozila

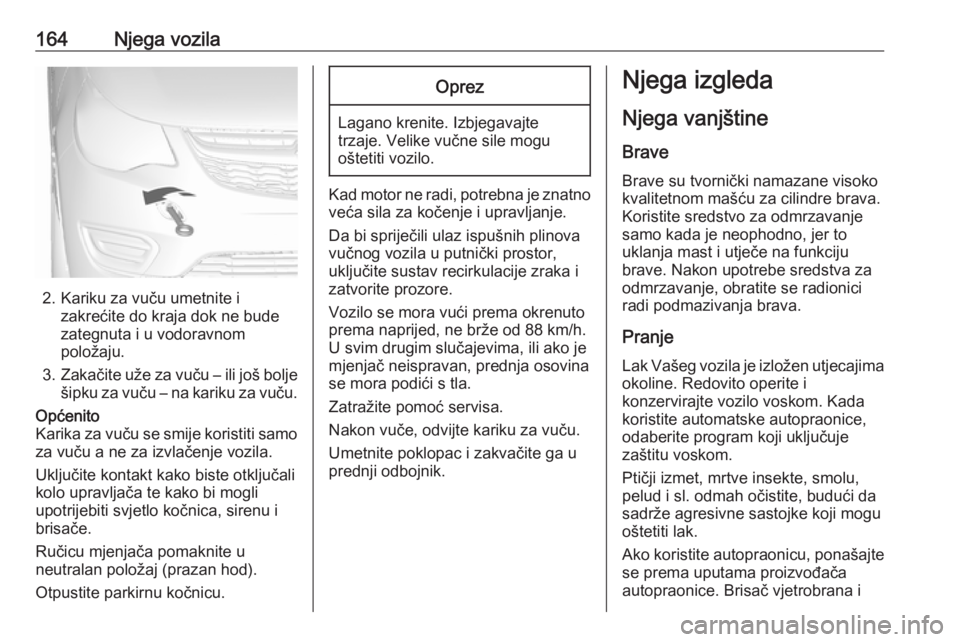

2. Kariku za vuču umetnite izakrećite do kraja dok ne bude
zategnuta i u vodoravnom
položaju.
3. Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Općenito
Karika za vuču se smije koristiti samo
za vuču a ne za izvlačenje vozila.
Uključite kontakt kako biste otključali
kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i
brisače.
Ručicu mjenjača pomaknite u
neutralan položaj (prazan hod).
Otpustite parkirnu kočnicu.Oprez
Lagano krenite. Izbjegavajte trzaje. Velike vučne sile mogu
oštetiti vozilo.
Kad motor ne radi, potrebna je znatno veća sila za kočenje i upravljanje.
Da bi spriječili ulaz ispušnih plinova
vučnog vozila u putnički prostor,
uključite sustav recirkulacije zraka i
zatvorite prozore.
Vozilo se mora vući prema okrenuto
prema naprijed, ne brže od 88 km/h.
U svim drugim slučajevima, ili ako je
mjenjač neispravan, prednja osovina
se mora podići s tla.
Zatražite pomoć servisa.
Nakon vuče, odvijte kariku za vuču.
Umetnite poklopac i zakvačite ga u
prednji odbojnik.
Njega izgleda
Njega vanjštine Brave Brave su tvornički namazane visoko
kvalitetnom mašću za cilindre brava.
Koristite sredstvo za odmrzavanje
samo kada je neophodno, jer to
uklanja mast i utječe na funkciju
brave. Nakon upotrebe sredstva za
odmrzavanje, obratite se radionici
radi podmazivanja brava.
Pranje Lak Vašeg vozila je izložen utjecajima okoline. Redovito operite i
konzervirajte vozilo voskom. Kada koristite automatske autopraonice,
odaberite program koji uključuje
zaštitu voskom.
Ptičji izmet, mrtve insekte, smolu,
pelud i sl. odmah očistite, budući da
sadrže agresivne sastojke koji mogu
oštetiti lak.
Ako koristite autopraonicu, ponašajte
se prema uputama proizvođača
autopraonice. Brisač vjetrobrana i

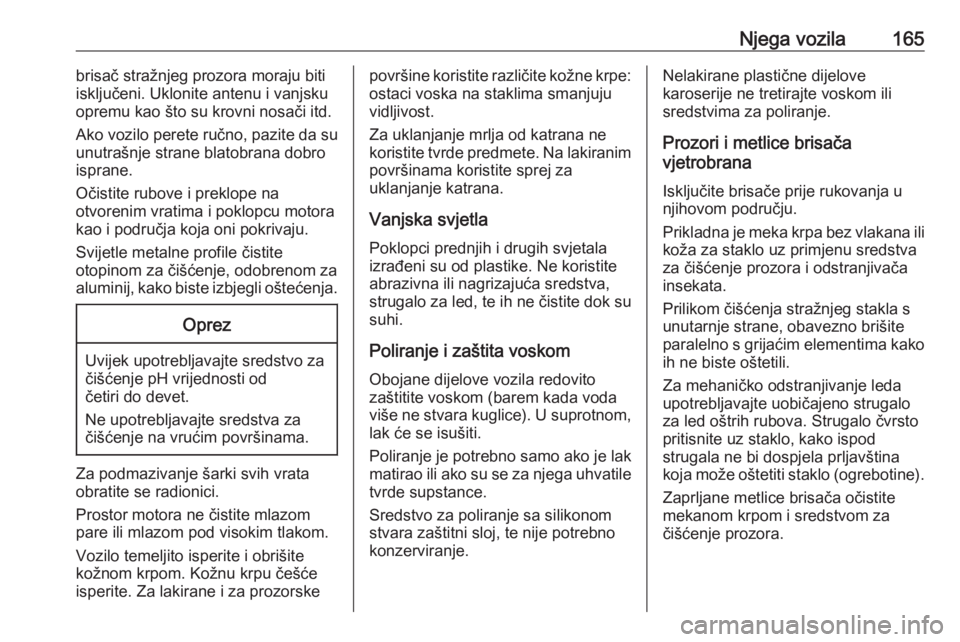

Njega vozila165brisač stražnjeg prozora moraju biti
isključeni. Uklonite antenu i vanjsku
opremu kao što su krovni nosači itd.
Ako vozilo perete ručno, pazite da su
unutrašnje strane blatobrana dobro
isprane.
Očistite rubove i preklope na
otvorenim vratima i poklopcu motora kao i područja koja oni pokrivaju.
Svijetle metalne profile čistite
otopinom za čišćenje, odobrenom za
aluminij, kako biste izbjegli oštećenja.Oprez
Uvijek upotrebljavajte sredstvo za
čišćenje pH vrijednosti od
četiri do devet.
Ne upotrebljavajte sredstva za
čišćenje na vrućim površinama.
Za podmazivanje šarki svih vrata
obratite se radionici.
Prostor motora ne čistite mlazom pare ili mlazom pod visokim tlakom.
Vozilo temeljito isperite i obrišite
kožnom krpom. Kožnu krpu češće
isperite. Za lakirane i za prozorske
površine koristite različite kožne krpe: ostaci voska na staklima smanjujuvidljivost.
Za uklanjanje mrlja od katrana ne
koristite tvrde predmete. Na lakiranim
površinama koristite sprej za
uklanjanje katrana.
Vanjska svjetla
Poklopci prednjih i drugih svjetala
izrađeni su od plastike. Ne koristite
abrazivna ili nagrizajuća sredstva,
strugalo za led, te ih ne čistite dok su
suhi.
Poliranje i zaštita voskom
Obojane dijelove vozila redovito
zaštitite voskom (barem kada voda
više ne stvara kuglice). U suprotnom, lak će se isušiti.
Poliranje je potrebno samo ako je lak
matirao ili ako su se za njega uhvatile
tvrde supstance.
Sredstvo za poliranje sa silikonom
stvara zaštitni sloj, te nije potrebno
konzerviranje.Nelakirane plastične dijelove
karoserije ne tretirajte voskom ili
sredstvima za poliranje.
Prozori i metlice brisača
vjetrobrana
Isključite brisače prije rukovanja u
njihovom području.
Prikladna je meka krpa bez vlakana ili
koža za staklo uz primjenu sredstva
za čišćenje prozora i odstranjivača
insekata.
Prilikom čišćenja stražnjeg stakla s
unutarnje strane, obavezno brišite
paralelno s grijaćim elementima kako ih ne biste oštetili.
Za mehaničko odstranjivanje leda
upotrebljavajte uobičajeno strugalo
za led oštrih rubova. Strugalo čvrsto
pritisnite uz staklo, kako ispod
strugala ne bi dospjela prljavština
koja može oštetiti staklo (ogrebotine).
Zaprljane metlice brisača očistite
mekanom krpom i sredstvom za
čišćenje prozora.

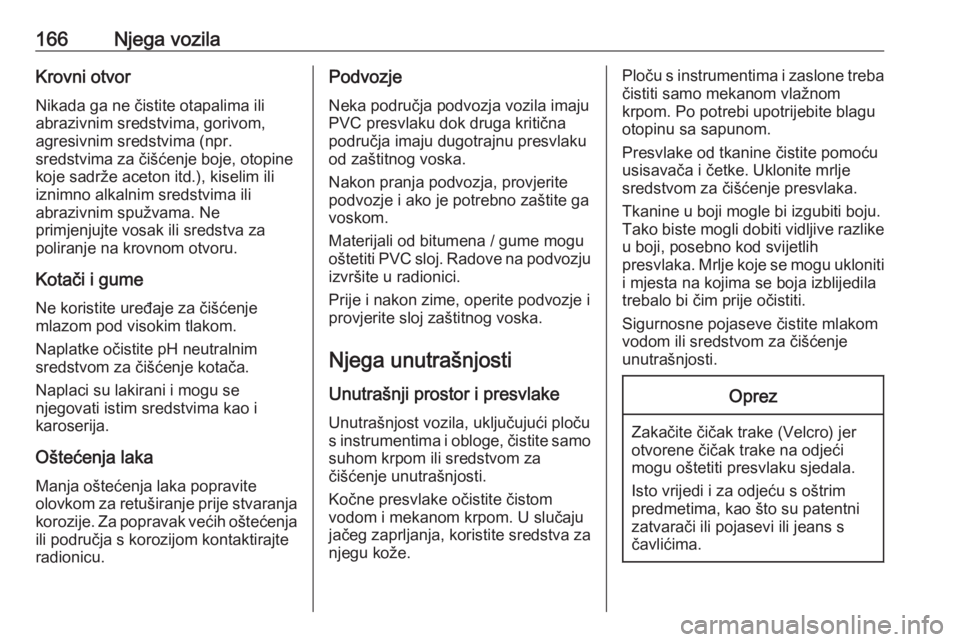

166Njega vozilaKrovni otvorNikada ga ne čistite otapalima ili
abrazivnim sredstvima, gorivom,
agresivnim sredstvima (npr.
sredstvima za čišćenje boje, otopine
koje sadrže aceton itd.), kiselim ili
iznimno alkalnim sredstvima ili
abrazivnim spužvama. Ne
primjenjujte vosak ili sredstva za
poliranje na krovnom otvoru.
Kotači i gume Ne koristite uređaje za čišćenje
mlazom pod visokim tlakom.
Naplatke očistite pH neutralnim
sredstvom za čišćenje kotača.
Naplaci su lakirani i mogu se
njegovati istim sredstvima kao i
karoserija.
Oštećenja laka Manja oštećenja laka popravite
olovkom za retuširanje prije stvaranja
korozije. Za popravak većih oštećenja
ili područja s korozijom kontaktirajte
radionicu.Podvozje
Neka područja podvozja vozila imaju
PVC presvlaku dok druga kritična
područja imaju dugotrajnu presvlaku
od zaštitnog voska.
Nakon pranja podvozja, provjerite
podvozje i ako je potrebno zaštite ga
voskom.
Materijali od bitumena / gume mogu
oštetiti PVC sloj. Radove na podvozju
izvršite u radionici.
Prije i nakon zime, operite podvozje i
provjerite sloj zaštitnog voska.
Njega unutrašnjosti
Unutrašnji prostor i presvlake
Unutrašnjost vozila, uključujući ploču
s instrumentima i obloge, čistite samo suhom krpom ili sredstvom za
čišćenje unutrašnjosti.
Kočne presvlake očistite čistom
vodom i mekanom krpom. U slučaju
jačeg zaprljanja, koristite sredstva za
njegu kože.Ploču s instrumentima i zaslone treba
čistiti samo mekanom vlažnom
krpom. Po potrebi upotrijebite blagu
otopinu sa sapunom.
Presvlake od tkanine čistite pomoću
usisavača i četke. Uklonite mrlje
sredstvom za čišćenje presvlaka.
Tkanine u boji mogle bi izgubiti boju.
Tako biste mogli dobiti vidljive razlike u boji, posebno kod svijetlih
presvlaka. Mrlje koje se mogu ukloniti
i mjesta na kojima se boja izblijedila
trebalo bi čim prije očistiti.
Sigurnosne pojaseve čistite mlakom
vodom ili sredstvom za čišćenje
unutrašnjosti.Oprez
Zakačite čičak trake (Velcro) jer
otvorene čičak trake na odjeći
mogu oštetiti presvlaku sjedala.
Isto vrijedi i za odjeću s oštrim
predmetima, kao što su patentni
zatvarači ili pojasevi ili jeans s
čavlićima.

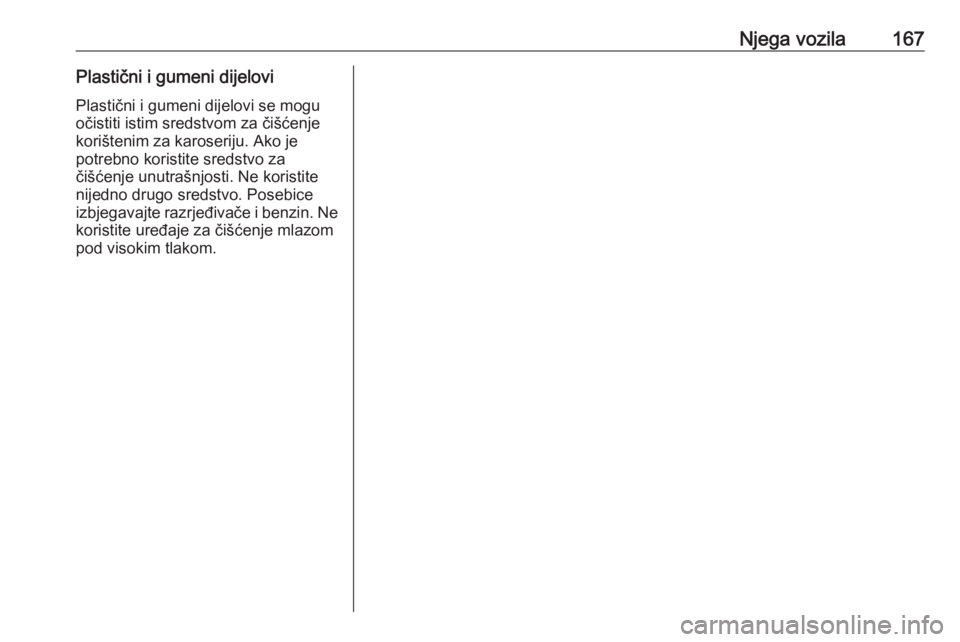

Njega vozila167Plastični i gumeni dijelovi
Plastični i gumeni dijelovi se mogu
očistiti istim sredstvom za čišćenje
korištenim za karoseriju. Ako je
potrebno koristite sredstvo za
čišćenje unutrašnjosti. Ne koristite
nijedno drugo sredstvo. Posebice
izbjegavajte razrjeđivače i benzin. Ne koristite uređaje za čišćenje mlazom
pod visokim tlakom.

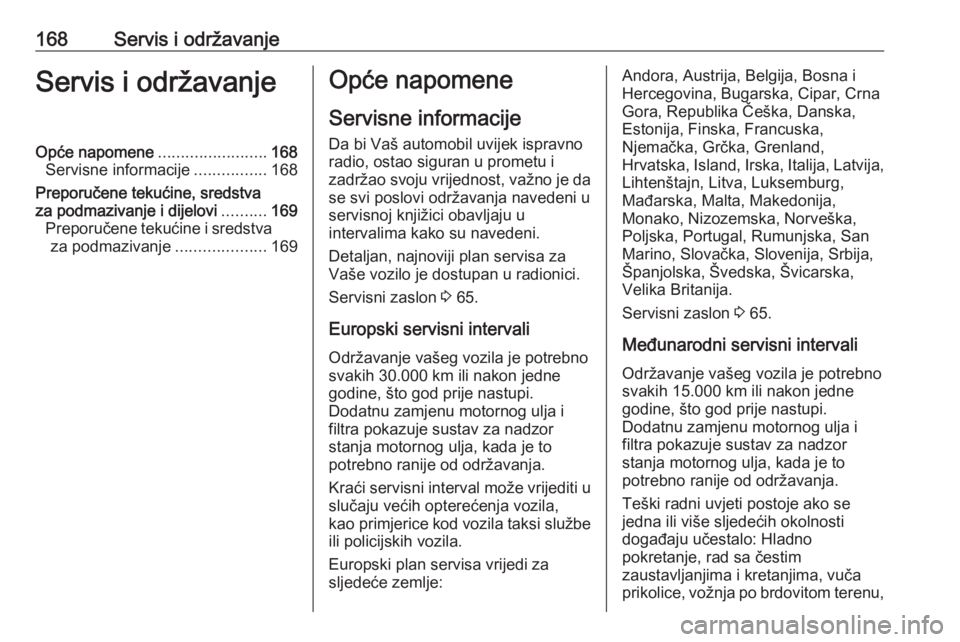

168Servis i održavanjeServis i održavanjeOpće napomene........................168
Servisne informacije ................168
Preporučene tekućine, sredstva
za podmazivanje i dijelovi ..........169
Preporučene tekućine i sredstva za podmazivanje ....................169Opće napomene
Servisne informacije
Da bi Vaš automobil uvijek ispravno
radio, ostao siguran u prometu i
zadržao svoju vrijednost, važno je da
se svi poslovi održavanja navedeni u
servisnoj knjižici obavljaju u
intervalima kako su navedeni.
Detaljan, najnoviji plan servisa za
Vaše vozilo je dostupan u radionici.
Servisni zaslon 3 65.
Europski servisni intervali Održavanje vašeg vozila je potrebno
svakih 30.000 km ili nakon jedne
godine, što god prije nastupi.
Dodatnu zamjenu motornog ulja i filtra pokazuje sustav za nadzor
stanja motornog ulja, kada je to
potrebno ranije od održavanja.
Kraći servisni interval može vrijediti u
slučaju većih opterećenja vozila,
kao primjerice kod vozila taksi službe
ili policijskih vozila.
Europski plan servisa vrijedi za
sljedeće zemlje:Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Cipar, Crna
Gora, Republika Češka, Danska,
Estonija, Finska, Francuska,
Njemačka, Grčka, Grenland,
Hrvatska, Island, Irska, Italija, Latvija, Lihtenštajn, Litva, Luksemburg,
Mađarska, Malta, Makedonija,
Monako, Nizozemska, Norveška,
Poljska, Portugal, Rumunjska, San
Marino, Slovačka, Slovenija, Srbija,
Španjolska, Švedska, Švicarska,
Velika Britanija.
Servisni zaslon 3 65.
Međunarodni servisni intervali
Održavanje vašeg vozila je potrebno
svakih 15.000 km ili nakon jedne
godine, što god prije nastupi.
Dodatnu zamjenu motornog ulja i
filtra pokazuje sustav za nadzor
stanja motornog ulja, kada je to
potrebno ranije od održavanja.
Teški radni uvjeti postoje ako se
jedna ili više sljedećih okolnosti
događaju učestalo: Hladno
pokretanje, rad sa čestim
zaustavljanjima i kretanjima, vuča
prikolice, vožnja po brdovitom terenu,
