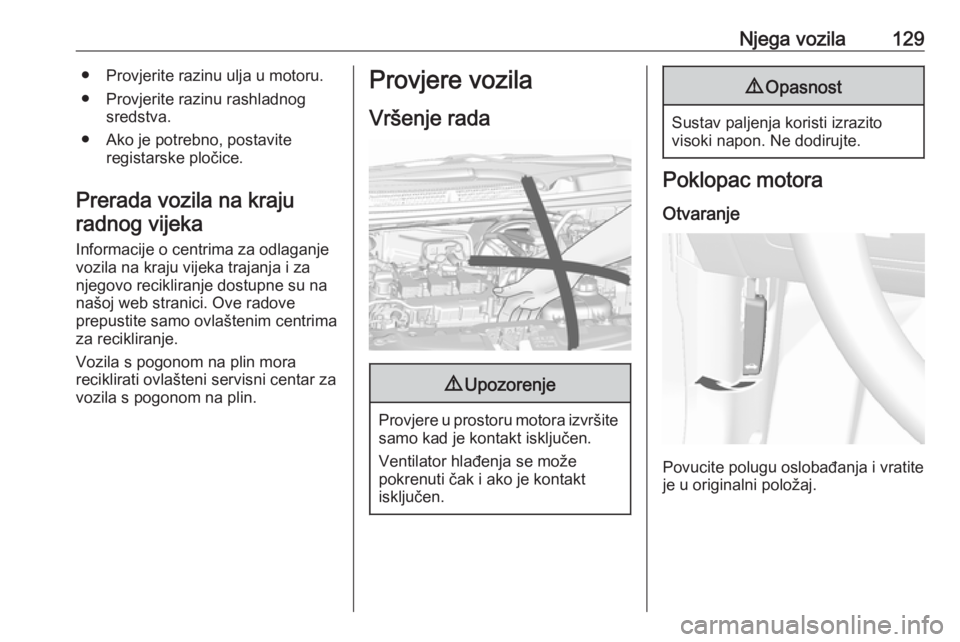

Njega vozila129● Provjerite razinu ulja u motoru.● Provjerite razinu rashladnog sredstva.
● Ako je potrebno, postavite registarske pločice.
Prerada vozila na kraju radnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web stranici. Ove radove
prepustite samo ovlaštenim centrima
za recikliranje.
Vozila s pogonom na plin mora
reciklirati ovlašteni servisni centar za
vozila s pogonom na plin.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.
9 Opasnost
Sustav paljenja koristi izrazito
visoki napon. Ne dodirujte.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.

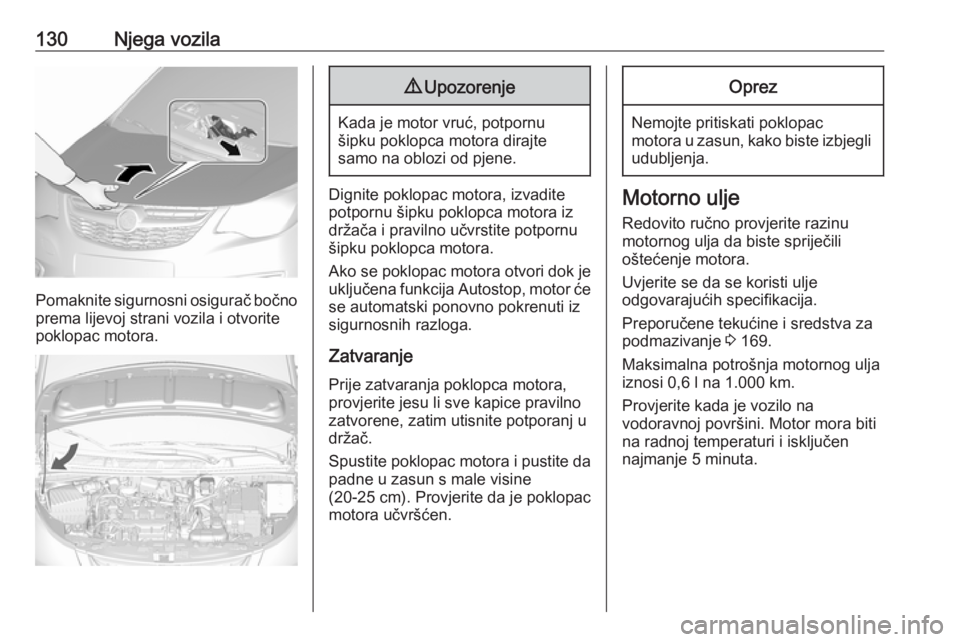

130Njega vozila
Pomaknite sigurnosni osigurač bočnoprema lijevoj strani vozila i otvorite
poklopac motora.
9 Upozorenje
Kada je motor vruć, potpornu
šipku poklopca motora dirajte
samo na oblozi od pjene.
Dignite poklopac motora, izvadite
potpornu šipku poklopca motora iz
držača i pravilno učvrstite potpornu
šipku poklopca motora.
Ako se poklopac motora otvori dok je uključena funkcija Autostop, motor će
se automatski ponovno pokrenuti iz
sigurnosnih razloga.
Zatvaranje
Prije zatvaranja poklopca motora,
provjerite jesu li sve kapice pravilno
zatvorene, zatim utisnite potporanj u
držač.
Spustite poklopac motora i pustite da
padne u zasun s male visine
(20-25 cm). Provjerite da je poklopac
motora učvršćen.
Oprez
Nemojte pritiskati poklopac
motora u zasun, kako biste izbjegli udubljenja.
Motorno ulje
Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora.
Uvjerite se da se koristi ulje
odgovarajućih specifikacija.
Preporučene tekućine i sredstva za
podmazivanje 3 169.
Maksimalna potrošnja motornog ulja
iznosi 0,6 l na 1.000 km.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje 5 minuta.

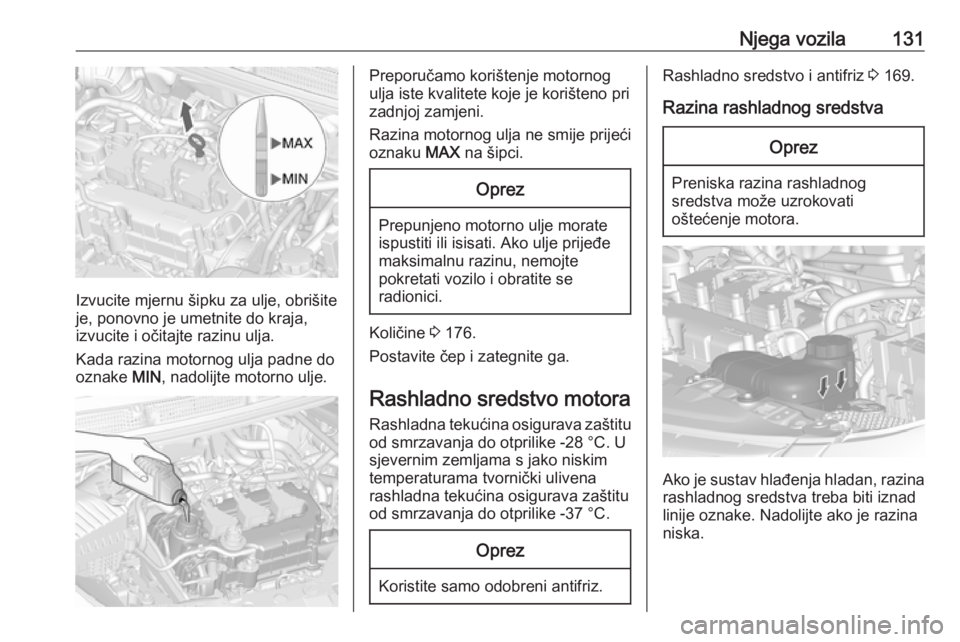

Njega vozila131
Izvucite mjernu šipku za ulje, obrišite
je, ponovno je umetnite do kraja,
izvucite i očitajte razinu ulja.
Kada razina motornog ulja padne do
oznake MIN, nadolijte motorno ulje.
Preporučamo korištenje motornog
ulja iste kvalitete koje je korišteno pri
zadnjoj zamjeni.
Razina motornog ulja ne smije prijeći oznaku MAX na šipci.Oprez
Prepunjeno motorno ulje morate
ispustiti ili isisati. Ako ulje prijeđe
maksimalnu razinu, nemojte
pokretati vozilo i obratite se
radionici.
Količine 3 176.
Postavite čep i zategnite ga.
Rashladno sredstvo motora
Rashladna tekućina osigurava zaštitu od smrzavanja do otprilike -28 °C. U
sjevernim zemljama s jako niskim
temperaturama tvornički ulivena
rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.
Oprez
Koristite samo odobreni antifriz.
Rashladno sredstvo i antifriz 3 169.
Razina rashladnog sredstvaOprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
linije oznake. Nadolijte ako je razina
niska.

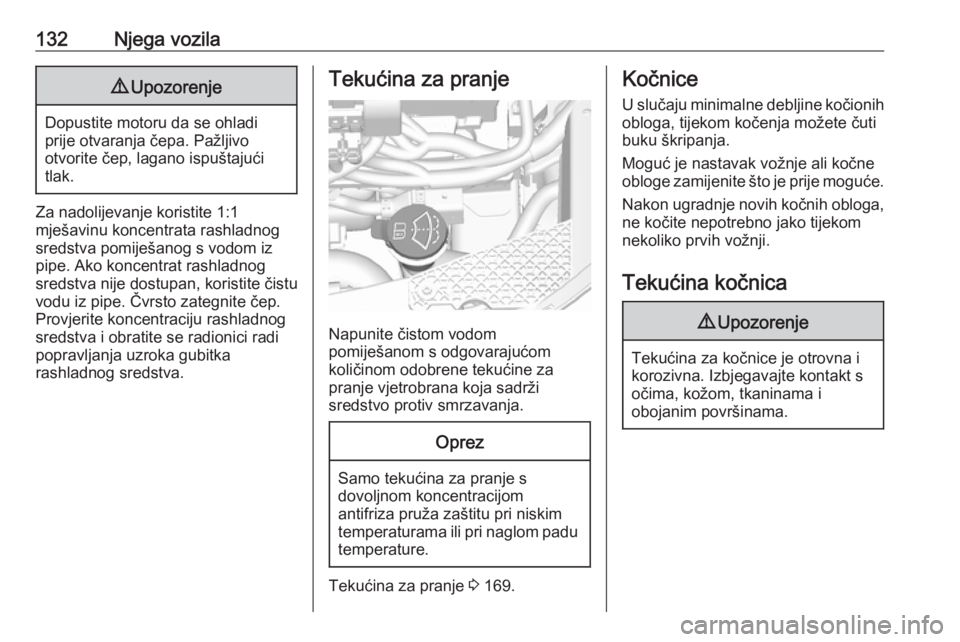

132Njega vozila9Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Za nadolijevanje koristite 1:1
mješavinu koncentrata rashladnog
sredstva pomiješanog s vodom iz
pipe. Ako koncentrat rashladnog
sredstva nije dostupan, koristite čistu
vodu iz pipe. Čvrsto zategnite čep.
Provjerite koncentraciju rashladnog
sredstva i obratite se radionici radi
popravljanja uzroka gubitka
rashladnog sredstva.
Tekućina za pranje
Napunite čistom vodom
pomiješanom s odgovarajućom
količinom odobrene tekućine za
pranje vjetrobrana koja sadrži
sredstvo protiv smrzavanja.
Oprez
Samo tekućina za pranje s
dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri naglom padu
temperature.
Tekućina za pranje 3 169.
Kočnice
U slučaju minimalne debljine kočionihobloga, tijekom kočenja možete čuti
buku škripanja.
Moguć je nastavak vožnje ali kočne
obloge zamijenite što je prije moguće.
Nakon ugradnje novih kočnih obloga,
ne kočite nepotrebno jako tijekom
nekoliko prvih vožnji.
Tekućina kočnica9 Upozorenje
Tekućina za kočnice je otrovna i
korozivna. Izbjegavajte kontakt s očima, kožom, tkaninama i
obojanim površinama.

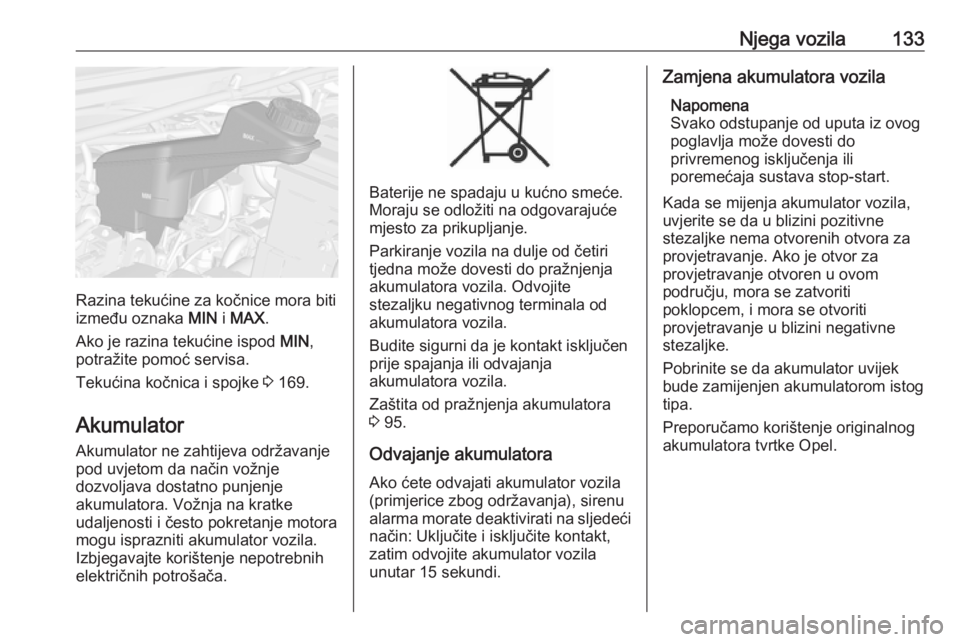

Njega vozila133
Razina tekućine za kočnice mora biti
između oznaka MIN i MAX .
Ako je razina tekućine ispod MIN,
potražite pomoć servisa.
Tekućina kočnica i spojke 3 169.
Akumulator Akumulator ne zahtijeva održavanje
pod uvjetom da način vožnje
dozvoljava dostatno punjenje
akumulatora. Vožnja na kratke
udaljenosti i često pokretanje motora
mogu isprazniti akumulator vozila.
Izbjegavajte korištenje nepotrebnih
električnih potrošača.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće
mjesto za prikupljanje.
Parkiranje vozila na dulje od četiri
tjedna može dovesti do pražnjenja
akumulatora vozila. Odvojite
stezaljku negativnog terminala od
akumulatora vozila.
Budite sigurni da je kontakt isključen
prije spajanja ili odvajanja
akumulatora vozila.
Zaštita od pražnjenja akumulatora
3 95.
Odvajanje akumulatora
Ako ćete odvajati akumulator vozila (primjerice zbog održavanja), sirenu
alarma morate deaktivirati na sljedeći način: Uključite i isključite kontakt,
zatim odvojite akumulator vozila
unutar 15 sekundi.
Zamjena akumulatora vozila
Napomena
Svako odstupanje od uputa iz ovog
poglavlja može dovesti do
privremenog isključenja ili
poremećaja sustava stop-start.
Kada se mijenja akumulator vozila,
uvjerite se da u blizini pozitivne
stezaljke nema otvorenih otvora za
provjetravanje. Ako je otvor za
provjetravanje otvoren u ovom
području, mora se zatvoriti
poklopcem, i mora se otvoriti
provjetravanje u blizini negativne
stezaljke.
Pobrinite se da akumulator uvijek
bude zamijenjen akumulatorom istog
tipa.
Preporučamo korištenje originalnog
akumulatora tvrtke Opel.

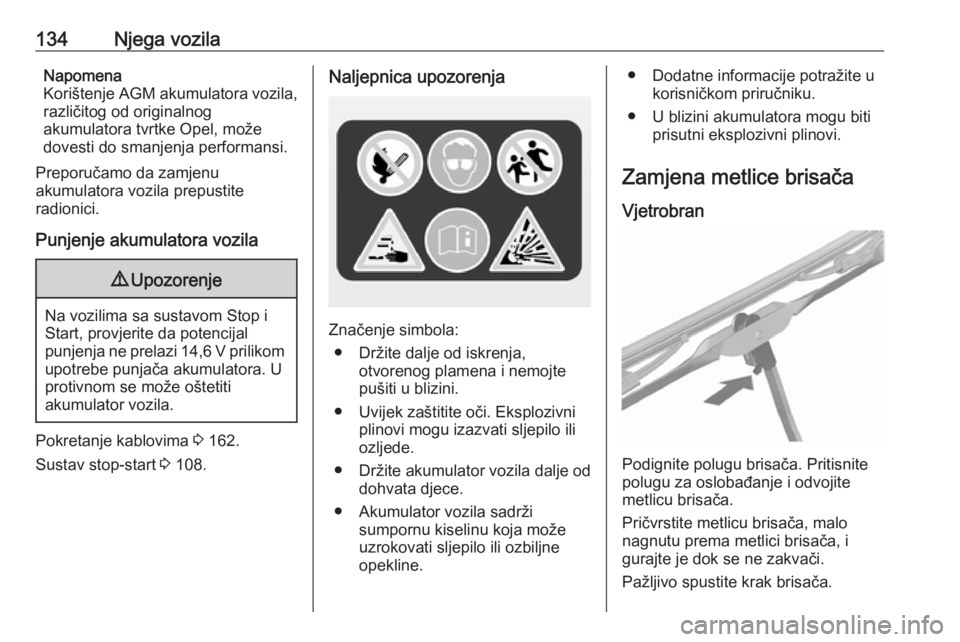

134Njega vozilaNapomena
Korištenje AGM akumulatora vozila,
različitog od originalnog
akumulatora tvrtke Opel, može
dovesti do smanjenja performansi.
Preporučamo da zamjenu
akumulatora vozila prepustite
radionici.
Punjenje akumulatora vozila9 Upozorenje
Na vozilima sa sustavom Stop i
Start, provjerite da potencijal
punjenja ne prelazi 14,6 V prilikom upotrebe punjača akumulatora. U
protivnom se može oštetiti
akumulator vozila.
Pokretanje kablovima 3 162.
Sustav stop-start 3 108.
Naljepnica upozorenja
Značenje simbola:
● Držite dalje od iskrenja, otvorenog plamena i nemojte
pušiti u blizini.
● Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo iliozljede.
● Držite akumulator vozila dalje od dohvata djece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline.
● Dodatne informacije potražite u korisničkom priručniku.
● U blizini akumulatora mogu biti prisutni eksplozivni plinovi.
Zamjena metlice brisača
Vjetrobran
Podignite polugu brisača. Pritisnite
polugu za oslobađanje i odvojite
metlicu brisača.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.

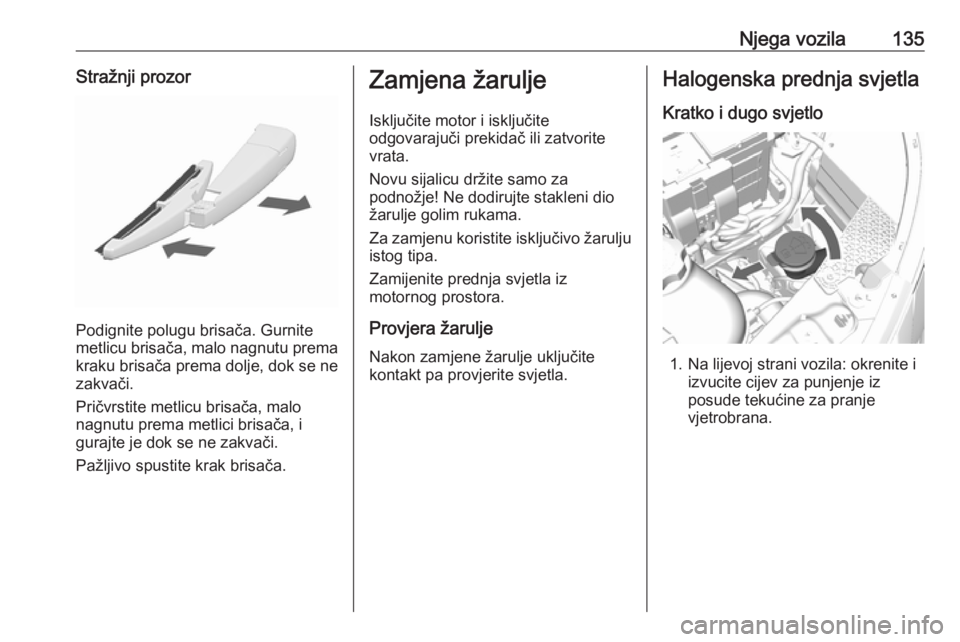

Njega vozila135Stražnji prozor
Podignite polugu brisača. Gurnite
metlicu brisača, malo nagnutu prema
kraku brisača prema dolje, dok se ne
zakvači.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Zamjena žarulje
Isključite motor i isključite
odgovarajuči prekidač ili zatvorite
vrata.
Novu sijalicu držite samo za
podnožje! Ne dodirujte stakleni dio
žarulje golim rukama.
Za zamjenu koristite isključivo žarulju istog tipa.
Zamijenite prednja svjetla iz
motornog prostora.
Provjera žarulje Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.Halogenska prednja svjetla
Kratko i dugo svjetlo
1. Na lijevoj strani vozila: okrenite i izvucite cijev za punjenje iz
posude tekućine za pranje
vjetrobrana.

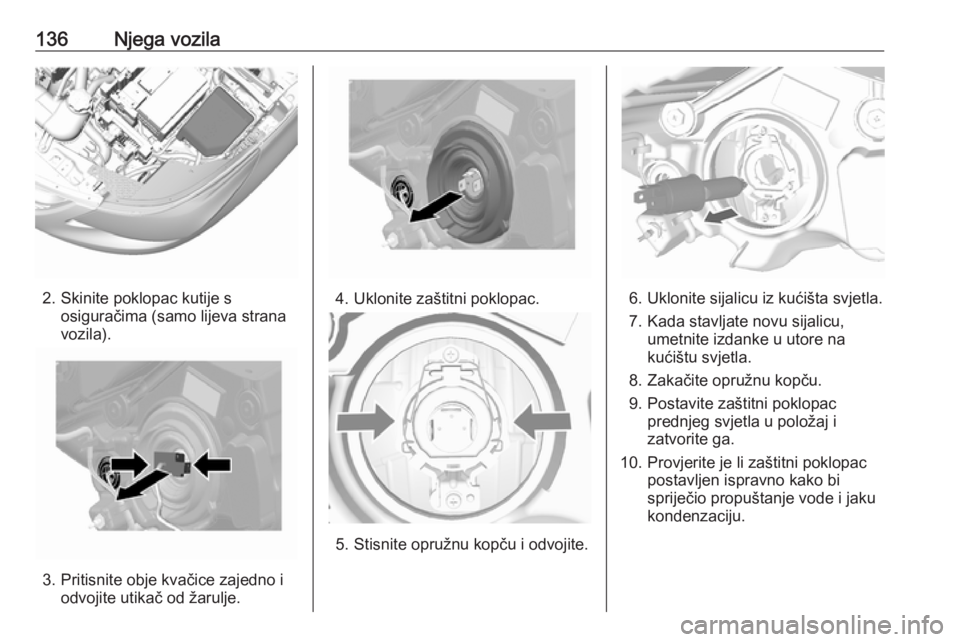

136Njega vozila
2. Skinite poklopac kutije sosiguračima (samo lijeva strana
vozila).
3. Pritisnite obje kvačice zajedno i odvojite utikač od žarulje.
4. Uklonite zaštitni poklopac.
5. Stisnite opružnu kopču i odvojite.
6. Uklonite sijalicu iz kućišta svjetla.
7. Kada stavljate novu sijalicu, umetnite izdanke u utore na
kućištu svjetla.
8. Zakačite opružnu kopču.
9. Postavite zaštitni poklopac prednjeg svjetla u položaj i
zatvorite ga.
10. Provjerite je li zaštitni poklopac postavljen ispravno kako bi
spriječio propuštanje vode i jaku
kondenzaciju.

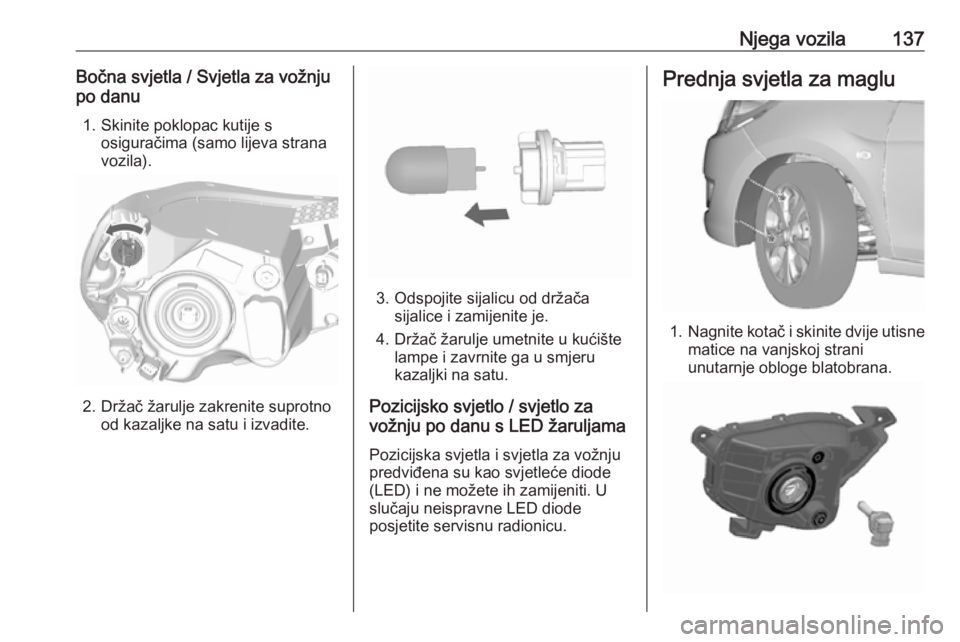

Njega vozila137Bočna svjetla / Svjetla za vožnju
po danu
1. Skinite poklopac kutije s osiguračima (samo lijeva strana
vozila).
2. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite.
3. Odspojite sijalicu od držačasijalice i zamijenite je.
4. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
Pozicijsko svjetlo / svjetlo za
vožnju po danu s LED žaruljama
Pozicijska svjetla i svjetla za vožnju
predviđena su kao svjetleće diode
(LED) i ne možete ih zamijeniti. U
slučaju neispravne LED diode
posjetite servisnu radionicu.
Prednja svjetla za maglu
1. Nagnite kotač i skinite dvije utisne
matice na vanjskoj strani
unutarnje obloge blatobrana.

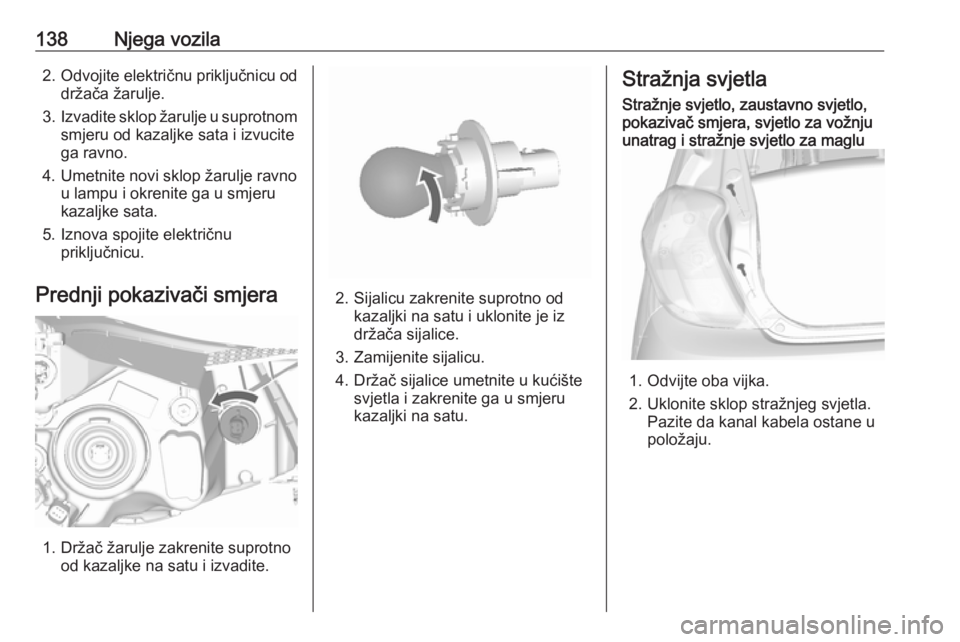

138Njega vozila2.Odvojite električnu priključnicu od
držača žarulje.
3. Izvadite sklop žarulje u suprotnom
smjeru od kazaljke sata i izvucite
ga ravno.
4. Umetnite novi sklop žarulje ravno u lampu i okrenite ga u smjeru
kazaljke sata.
5. Iznova spojite električnu priključnicu.
Prednji pokazivači smjera
1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite.
2. Sijalicu zakrenite suprotno odkazaljki na satu i uklonite je iz
držača sijalice.
3. Zamijenite sijalicu.
4. Držač sijalice umetnite u kućište svjetla i zakrenite ga u smjeru
kazaljki na satu.
Stražnja svjetlaStražnje svjetlo, zaustavno svjetlo,
pokazivač smjera, svjetlo za vožnju
unatrag i stražnje svjetlo za maglu
1. Odvijte oba vijka.
2. Uklonite sklop stražnjeg svjetla. Pazite da kanal kabela ostane u
položaju.
